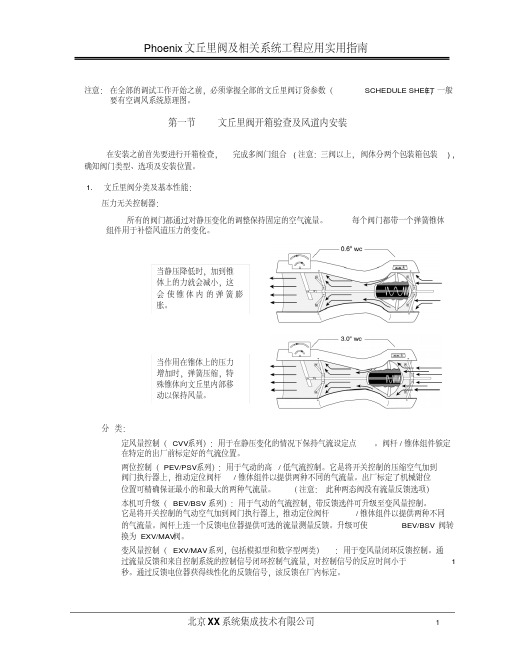

Phoenix 文丘里阀及相关系统工程应用实用指南北京XX 系统集成技术有限公司1注意：在全部的调试工作开始之前，必须掌握全部的文丘里阀订货参数（SCHEDULE SHEET ），一般要有空调风系统原理图。
第一节文丘里阀开箱验查及风道内安装在安装之前首先要进行开箱检查，完成多阀门组合(注意：三阀以上，阀体分两个包装箱包装)，确知阀门类型、选项及安装位置。
1.文丘里阀分类及基本性能：压力无关控制器：所有的阀门都通过对静压变化的调整保持固定的空气流量。
每个阀门都带一个弹簧锥体组件用于补偿风道压力的变化。
分类：定风量控制（CVV 系列）：用于在静压变化的情况下保持气流设定点。
阀杆/锥体组件锁定在特定的出厂前标定好的气流位置。
两位控制（PEV/PSV 系列）：用于气动的高/低气流控制。
它是将开关控制的压缩空气加到阀门执行器上，推动定位阀杆/锥体组件以提供两种不同的气流量。
出厂标定了机械钳位位置可精确保证最小的和最大的两种气流量。
（注意：此种两态阀没有流量反馈选项）本机可升级（BEV/BSV 系列）：用于气动的气流控制，带反馈选件可升级至变风量控制。
它是将开关控制的气动空气加到阀门执行器上，推动定位阀杆/锥体组件以提供两种不同的气流量。
阀杆上连一个反馈电位器提供可选的流量测量反馈。
升级可使 BEV/BSV 阀转换为EXV/MAV 阀。
变风量控制（EXV/MAV 系列，包括模拟型和数字型两类）：用于变风量闭环反馈控制。
通过流量反馈和来自控制系统的控制信号闭环控制气流量，对控制信号的反应时间小于1秒。
通过反馈电位器获得线性化的反馈信号，该反馈在厂内标定。
当静压降低时，加到锥体上的力就会减小，这会使锥体内的弹簧膨胀。
当作用在锥体上的压力增加时，弹簧压缩，特殊锥体向文丘里内部移动以保持风量。
实验室文丘里阀技术规格书
文丘里阀技术标准1.文丘里阀材质说明1.1用于工艺设备（通风柜，排气罩，试剂柜，药品柜等）排风的阀门的文丘里阀应带酚醛树脂防腐涂层。
1.2其余可采用铝制或不锈钢。
2机械式定风量文丘里阀门（CAV）技术要求2.1材质：铸铝（铝合金）或者钢制，用于工艺设备（通风柜，排气罩，试剂柜，药品柜）排风的阀门需要涂覆酚醛树脂或者特氟龙防腐涂层；用于新风、房间排风的阀门不需要防腐处理。
2.2风量与压力变化无关性技术要求：阀门前后压差在150~750Pa范围内波动时，风量的波动范围在设定值的±5%以内。
制造商能提供产品的典型口径阀门前后压差在此范围内变化时风量变化的曲线文件（风量曲线不少于5个）。
2.3阀门安装前后无直管段技术要求限制：阀门安装前后无直管段时与有直管段时的风量偏差不超过设定值的±5%。
2.4风量精度：出厂前对风量位置进行机械标定，在阀门前后压差范围内，风量在标定值的±5%以内。
3电动式变风量文丘里阀门（VAV）技术要求3.1材质：铸铝（铝合金）或者钢制，用于工艺设备（通风柜等）排风的阀门需要涂覆酚醛树脂或者特氟龙防腐涂层；用于新风、房间排风的阀门不需要防腐处理。
3.2风量与压力变化无关性技术要求：阀门前后压差在150~750Pa范围内波动时，风量的波动范围在设定值的±5%以内。
3.3阀门安装前后无直管段技术要求限制：阀门安装前后无直管段时与有直管段时的风量偏差不超过设定值的±5%。
制造商能提供VAV制造商所在国家/地区的第三方专业检测机构出具的针对投标产品的检测证明文件，测试风量值不少于3个，加盖制造商印章；第三方检测证明不是中文的，需要提供原件及中文翻译件，并加盖制造商印章。
3.4风量精度：在工厂的风量标定线上对VAV全量程进行风量位置标定，在阀门前后压差范围内，任意点的风量偏差在±5%以内。
制造商能提供VAV制造商所在国家/地区的第三方专业检测机构出具的针对投标产品的检测证明文件，测试风量值不少于3个，加盖制造商印章；第三方检测证明不是中文的，需要提供检测证明及其中文翻译件，并加盖制造商印章。

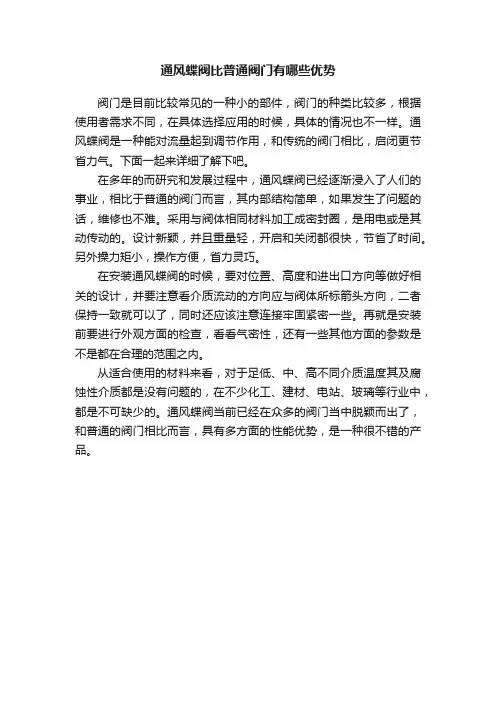

通风蝶阀比普通阀门有哪些优势
通风蝶阀比普通阀门有哪些优势
阀门是目前比较常见的一种小的部件，阀门的种类比较多，根据使用者需求不同，在具体选择应用的时候，具体的情况也不一样。
通风蝶阀是一种能对流量起到调节作用，和传统的阀门相比，启闭更节省力气。
下面一起来详细了解下吧。
在多年的而研究和发展过程中，通风蝶阀已经逐渐浸入了人们的事业，相比于普通的阀门而言，其内部结构简单，如果发生了问题的话，维修也不难。
采用与阀体相同材料加工成密封圈，是用电或是其动传动的。
设计新颖，并且重量轻，开启和关闭都很快，节省了时间。
另外操力矩小，操作方便，省力灵巧。
在安装通风蝶阀的时候，要对位置、高度和进出口方向等做好相关的设计，并要注意看介质流动的方向应与阀体所标箭头方向，二者保持一致就可以了，同时还应该注意连接牢固紧密一些。
再就是安装前要进行外观方面的检查，看看气密性，还有一些其他方面的参数是不是都在合理的范围之内。
从适合使用的材料来看，对于足低、中、高不同介质温度其及腐蚀性介质都是没有问题的，在不少化工、建材、电站、玻璃等行业中，都是不可缺少的。
通风蝶阀当前已经在众多的阀门当中脱颖而出了，和普通的阀门相比而言，具有多方面的性能优势，是一种很不错的产品。
各种阀门的优缺点和适用范围
各种阀门的优缺点和适用范围在工业生产和生活中，阀门是不可或缺的设备，用于控制和调节流体介质的流量、压力和方向。
各种不同类型的阀门都有其优点、缺点和适用范围，下面将对常见的阀门类型进行详细介绍。
1.截止阀：截止阀是最常见的阀门类型，用于切断流体介质的流动。
主要优点是密封性好，能够承受高压力和高温度；缺点是流体流动阻力较大，操作力较大。
适用范围广泛，包括工业过程管线、供水管道等。
2.球阀：球阀采用球体旋转控制流体流动，具有快速开启和关闭、密封性好、流动阻力小等优点。
但球阀的缺点是可调节范围较小，不适用于精确流量控制；适用范围包括天然气管道、石油化工、水处理等领域。
3.蝶阀：蝶阀以其结构简单、体积小、重量轻、流动阻力小而成为常见的阀门类型。
其快速开闭、操作力小、适用于大口径管道等优点使其广泛应用于供水、石油、天然气、食品和制药等行业。
4.闸阀：闸阀通过闸板的升降来调节流体介质的流量，具有密封性好、流动阻力小的优点。
然而，闸阀存在关断时流体冲击大，操作不方便的缺点。
适用于液体、气体的管道系统，特别是带有固体颗粒的介质。
5.节流阀：节流阀在管道中设置结构特殊的节流装置，通过改变流体通道的截面积来调节流量。
节流阀具有调节范围广、结构简单等优点，但是存在流阻大、压力损失大的缺点。
适用范围包括加热、通风、空调系统等。
6.安全阀：安全阀是用于保护设备或管道系统在超过额定压力时减压或排放过压液体或气体的阀门。
其主要优点是操作灵活、结构简单、可靠性高；缺点是对介质要求较高、排放后需要重新调节。
适用范围包括蒸汽锅炉、压力容器等设备。
7.隔膜阀：隔膜阀采用隔膜结构，能够有效隔离流体介质与传动装置，保证介质的清洁性。
隔膜阀具有结构简单、体积小、重量轻等优点，适用于污水处理、化工等领域。
8.旋塞阀：旋塞阀通过旋转机构控制介质的流量，具有启闭快、密封性好等优点。
然而，旋塞阀存在操作力大、结构复杂的缺点。
适用于石油、化工、食品、医药等行业。

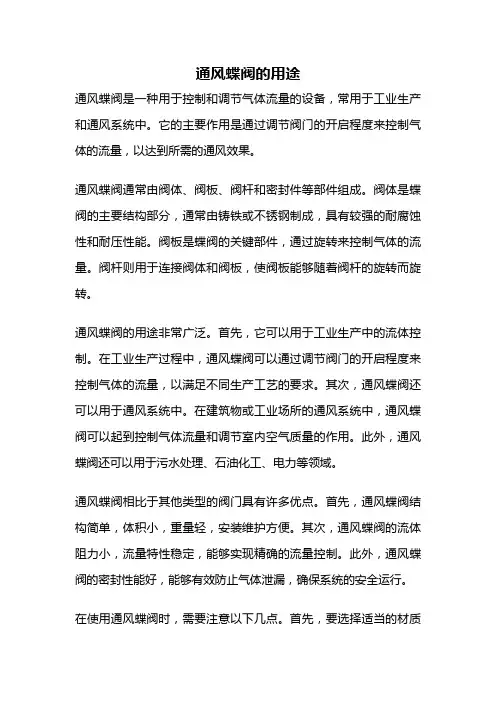

通风蝶阀的用途
通风蝶阀的用途通风蝶阀是一种用于控制和调节气体流量的设备，常用于工业生产和通风系统中。
它的主要作用是通过调节阀门的开启程度来控制气体的流量，以达到所需的通风效果。
通风蝶阀通常由阀体、阀板、阀杆和密封件等部件组成。
阀体是蝶阀的主要结构部分，通常由铸铁或不锈钢制成，具有较强的耐腐蚀性和耐压性能。
阀板是蝶阀的关键部件，通过旋转来控制气体的流量。
阀杆则用于连接阀体和阀板，使阀板能够随着阀杆的旋转而旋转。
通风蝶阀的用途非常广泛。
首先，它可以用于工业生产中的流体控制。
在工业生产过程中，通风蝶阀可以通过调节阀门的开启程度来控制气体的流量，以满足不同生产工艺的要求。
其次，通风蝶阀还可以用于通风系统中。
在建筑物或工业场所的通风系统中，通风蝶阀可以起到控制气体流量和调节室内空气质量的作用。
此外，通风蝶阀还可以用于污水处理、石油化工、电力等领域。
通风蝶阀相比于其他类型的阀门具有许多优点。
首先，通风蝶阀结构简单，体积小，重量轻，安装维护方便。
其次，通风蝶阀的流体阻力小，流量特性稳定，能够实现精确的流量控制。
此外，通风蝶阀的密封性能好，能够有效防止气体泄漏，确保系统的安全运行。
在使用通风蝶阀时，需要注意以下几点。
首先，要选择适当的材质和规格的通风蝶阀，以满足具体的使用要求。
其次，要正确安装通风蝶阀，确保阀门的密封性能和流体控制效果。
同时，还需要定期对通风蝶阀进行维护保养，清洁阀门表面和密封件，检查阀门的工作状态，确保阀门的正常运行。
通风蝶阀作为一种重要的气体流量控制设备，在工业生产和通风系统中具有广泛的应用。
它通过调节阀门的开启程度来控制气体的流量，以满足不同的使用要求。
通风蝶阀具有结构简单、体积小、重量轻、安装维护方便等优点，能够实现精确的流量控制和良好的密封性能。
在使用通风蝶阀时，需要选择适当的材质和规格的阀门，并进行正确的安装和定期的维护保养，以确保阀门的正常运行。
常用各种阀门介绍
常用各种阀门介绍阀门是一种用于控制流体流动的装置，通常用于管道系统中。
根据使用目的和工作原理的不同，阀门分为各种不同类型。
下面是常见的几种阀门类型的介绍：1.截止阀：截止阀是一种常用且简单的阀门类型。
它可以用来控制和切断流体在管道中的流动。
截止阀有一个阀瓣，当阀瓣与阀座接触时，流体流动被阻断，当阀瓣离开阀座时，流体可以通过阀门。
这种阀门适用于液体和气体的控制应用。
2.球阀：球阀是一种可以提供良好密封和快速切断流体流动的阀门。
它的结构由一个旋转的球体和两个端口组成。
当球体与端口对齐时，流体可以通过阀门，当球体被旋转时，端口被封闭，流体无法通过。
球阀通常用于高压和高温条件下的应用。
3.蝶阀：蝶阀是一种由金属或橡胶制成的圆盘，固定在管道中以控制流体的流动。
当蝶阀的圆盘与管道对齐时，流体可以顺利通过，当蝶阀的圆盘与管道垂直时，流体被切断。
蝶阀结构简单、操作方便，常用于水处理和污水处理领域。
4.止回阀：止回阀可以防止流体逆流，只允许单向流动。
它具有一个内部装置，当流体流向正确的方向时，这个装置会打开，允许流体通过；当流体逆流时，装置会关闭，阻止流体通过。
止回阀广泛应用于泵站、排污系统和供水系统等领域。
5.调节阀：调节阀可以根据需要调整流体流动的速度和压力。
调节阀结构复杂，通常由阀体、阀座和阀瓣组成。
通过改变阀瓣的位置，可以控制流体流动的速度和压力。
调节阀广泛应用于工业生产和流程控制等领域。
6.安全阀：安全阀是一种用于保护设备和系统的装置，当压力超过预设值时，安全阀会打开，释放部分流体，以保持设备和系统的安全运行。
安全阀适用于蒸汽系统、压缩空气系统和气体管道等。
7.电磁阀：电磁阀是一种通过电磁力控制流体流动的阀门。
它由一个线圈和一个阀体组成，当电流通过线圈时，产生磁场，使阀体打开或关闭。
电磁阀通常用于自动控制系统和流体传输系统等应用。
以上介绍了常见的几种阀门类型及其应用领域。
不同类型的阀门具有不同的特点和功能，根据需要选择适当的阀门可以有效控制流体流动，确保管道系统的正常运行。
蝶阀的作用
蝶阀的作用
蝶阀是一种常用的控制阀门，由阀体、阀盘、阀杆和阀座组成。
它的特点是结构简单，体积小，重量轻，操作方便，能够迅速切断介质流动。
蝶阀的作用主要有以下几个方面。
首先，蝶阀具有调节介质流量的作用。
蝶阀可以通过控制阀盘的开启度来调节介质的流量，阀盘越开启，介质的流量越大，反之，阀盘关闭，介质的流量就会减小。
这种特性使得蝶阀非常适用于一些需要频繁调节流量的工艺过程，例如调节水流量、气流量等。
其次，蝶阀还可以用于切断介质流动。
当阀盘完全关闭时，蝶阀能够有效阻止介质的流动，起到切断流体的作用。
这种特性使得蝶阀在需要紧急切断介质流动的情况下非常有用，有效地避免了介质的泄露。
此外，蝶阀还具有调节流体的压力作用。
当阀盘在介质流动时，通过改变阀盘的开启度，可以改变介质通过阀门的速度，从而改变流体的进口压力和出口压力。
这种特性使得蝶阀非常适用于在流体控制系统中，根据需要实现不同压力区域的切换和调节。
另外，蝶阀还具有防止流体反流的作用。
蝶阀可以通过调整阀盘的开启度，阻止介质的反流，避免对设备和管道的损坏，同时保护了工艺系统的正常运行。
最后，蝶阀还具有抗振性能。
由于蝶阀结构简单，阀盘轻便，
因此在介质流动过程中，蝶阀的开启和关闭动作非常迅速，减少了压力的冲击和振动，有利于减少管道和设备的磨损，延长了使用寿命。
总之，蝶阀作为一种常用的控制阀门，具有调节流量、切断流动、调节压力、防止反流和抗振性能等多种作用。
在工业生产和流体控制系统中，蝶阀的应用非常广泛，为保证系统的正常运行提供了重要的保障。
通风蝶阀的用途
通风蝶阀的用途
通风蝶阀是一种用于调节气体或液体的流量和压力的阀门装置。
它通常用于建筑、工业、矿山、制药等各种领域的通风系统中。
通风蝶阀的主要用途包括以下几个方面：
1. 调节流量：通风蝶阀可以通过调节阀门开度，来控制气体或液体的流量。
通过改变阀门的开闭程度，可以精确地控制气体或液体的流速，实现对管道系统中流量的调节。
2. 调节压力：通风蝶阀还可以通过调节阀门的开度，来调节气体或液体的压力。
当阀门关闭时，可以有效地阻止流体的流动，从而增加管道系统的压力；而当阀门打开时，可以减小管道系统的压力。
3. 停止流体流动：通风蝶阀可以完全关闭，从而停止气体或液体的流动。
这在某些需要紧急停止流动的情况下非常有用，例如处理紧急事故或维修管道。
4. 防止逆流：通风蝶阀还可以防止气体或液体在管道中发生逆流。
当管道系统中的流体流动停止时，阀门会自动关闭，阻止反向流动，保护管道系统的完整性和安全性。
总的来说，通风蝶阀是一种非常实用的阀门装置，可以广泛应用于各种通风系统中，用于调节流量和压力，停止流体流动，以及防止逆流等功能。
文丘里阀工作原理
文丘里阀工作原理
文丘里阀的工作原理是把气流由粗变细，以加快气体流速，使气体在文丘里管出口的后侧形成一个真空区。
当真空区靠近工件时会对工件产生一定的吸附作用，基于文丘里效应的原理制作的风阀。
文丘里效应的原理则是当风吹过阻挡物时，在阻挡物的背风面上方端口附近气压相对较低，从而产生吸附作用并导致空气的流动。
文氏管的原理其实很简单，它就是把气流由粗变细，以加快气体流速，使气体在文氏管出口的后侧形成一个“真空”区。
当这个真空区靠近工件时会对工件产生一定的吸附作用。
压缩空气从文丘里管的入口进入，少部分通过截面很小的喷管排出。
随之截面逐渐减小，压缩空气的压强减小，流速变大，这时就在吸附腔的进口内产生一个真空度，致使周围空气被吸入文氏管内，随着压缩空气一起流进扩散腔内减小气体的流速，之后通过消音装置减少气流震荡。
文丘里风阀是基于文丘里效应的原理制作的风阀。
风阀内部装有内胆，当管道压力增加，气流由入口进入，经过内胆阻挡，使气流流速增加，并在内胆后部产生较低的气压，对内胆有向后的吸力。
内胆向风阀喉部移动，直到吸力与内胆支撑弹簧的弹力平衡为止。
由于文丘里风阀由气流入口到喉部的内径逐渐缩小，向喉部的移动，使气流流经风阀的有
效截面积缩小，最终导致流过风阀的气流流速增加，但气流流过的有效截面积缩小，从而保证气流的流量不变。
文丘里风量控制阀改变了风量控制的模式，使得风量控制更加的稳定和精确，阀门的压力无关性，对于风管中压力波动能作出极快的响应，保证风量控制的稳定性，广泛应用在对风量需要精确控制的场所。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
文丘里阀和蝶阀在通风柜控制上的区别 广义上的蝶阀也包括蝶阀改装成的各种定风量蝶阀、变风量蝶阀（甚至加了执行器的定风量阀）、变风量VAV箱（VAV BOX）等变化形式。 一．“压力无关阀”与“普通阀”的区分标准 实验室通风系统的首要目标是保证操作人员的安全，通风柜系统要捕捉和阻隔有害气体，这就需要对通风柜的面风速进行控制，首先过高或过低的面风速都是不可接受的，过低导致无法有效捕捉，过高导致扰流和涡流，也会使有害气体逸出。一个有效的控制系统需要把可能出现的面风速过高或过低的情况都能避免。 排风柜的排风量变化有两种情形： 1． 合理变风量（VAV）： 在视窗升高或降低时，或者其它因素（如一个体型较大的人到达排风柜窗口）导致使窗口横截面积变化时，“阀”就会“关小”或“开大”来改变排风量，以使“排风柜面风速”恒定不变；
2． 恶性变风量（总管来的干扰）： 视窗未动或面风速未要求变化时，总管中的风压变化也会向下干扰排风柜头顶的“阀”，如果此时的“阀”不能“快速化解”掉外界气压变化，就会使排风柜的排风量发生“不该发生的变化”，进而影响此时本该稳定的面风速；
结论： 一个好 “阀”能够通过自身的调节能力去“快速化解”掉外界气压变化导致的“恶性变风量”，它应该只在排风柜面风速要求变化（如：视窗高度变化）时才主动“关小”或“开大”使排风柜合理地变风量，而不能受外界（总管）的压力变化的影响。 这就是我们所提倡的“排风柜阀”应该具有优秀的“压力无关”性。 二．“文丘里阀”与“蝶阀”的应用区别 相对于蝶阀，文丘里阀的主要优点就在于“真正的压力无关”和“快速反应”两点上： （1）压力无关特性：“该变时才变，不该变时不变” 在通风柜运行过程中对通风柜面风速影响最大的因素就是通风系统管网压力，由于其它通风柜或通风设备的开闭，或管网其它方面变化会导致通风柜管路压力发生变化，而这种变化是会经常发生的。
如果通风柜系统采用普通蝶阀，将会导致通风柜面风速经常发生变化，这对实验室的安全是非常不利的，即使是采用风速控制系统，也只是在面风速改变之后才会进行调节，这将经过一系列传感、计算、调节、振荡过程，而这时不安全的情况已经发生，因为管网压力变化随时都可能发生，单纯靠风速控制系统将会导致面风速控制缓慢且频繁。
采用文丘里阀的通风柜控制系统则能很好解决系统管网压力变化这一问题，文丘里阀能根据管网压力变化自动调整。这个过程是伴随管网压力变化同时发生，从而避免了由风速控制系统来调节这一过程，实现了快速稳定的风量控制。
（2）“快速”地自我调节 在通风柜调节门开启或关闭过程中会出现需要调节通风柜排风量的问题，FDE文丘里阀自身结构特点可以保证其快速的反应和调节时间，通常要达到其要求风量，在使用同样快速的执行机构的情况下，FDE文丘里阀只需要执行器旋转10或20度，而蝶阀则需要更大的角度。 （3）文丘里阀的最大风量和最小风量比例为：20：1 三．蝶阀使用者“亡羊补牢”的局限性 使用蝶阀的人往往采取如下一些补救措施，希望能够尽量减少总管压力波动对其排风柜的抽力造成的影响： (1) 使用VAV BOX（有人又叫变风量调节箱）, 采用皮托管去测量风量方式来自我调节 把“蝶阀+皮托管+压差传感器+局部控制器”装在一起，就做成了一个VAVBOX。 当通风柜没有动，风量本不该变化时，装有蝶阀的VAVBOX用皮托管感知到总管压力波动造成的恶性风量变化，然后通过压差传感器将数据传递给小控制器，小控制器然后调节执行器，使之开大或关小，而小控制器属DDC控制原理，主要缺点是动作缓慢，需要测量、计算、调整过程。 但这种方式最大的问题还是其用于风量测量的皮托管等直接暴露在含有灰尘和杂志的废气中，很快就会堵塞，精度随即失去真实。
请看！为什么VAV BOX不宜用在排风方向上? 答案：VAV BOX装有皮托管等灰尘敏感性装置，很快就会因堵塞而失灵。 也就是说调节精度比文丘里阀小了一倍
（2）使用所谓的“变风量蝶阀”： 所谓的“变风量蝶阀”其实就是在“定风量蝶阀”上加了一个执行器！ 变风量蝶阀=（定风量蝶阀）+执行器 =（蝶阀+气囊）+执行器 而定风量阀是不适用于排风柜的，其装置上设置气囊来实现其在排风柜不要求变风量时定风量的目的，下图是带气囊的定风量蝶阀内部原理图，当空气压力增大时，气囊膨胀，推动前挡板，使通过蝶阀的气流截面积减少。 这种产品是某些国外的定风量阀制造商专门为中国消费者“定制”的便宜货，尽管价格极其便宜，但是几乎还是“压力有关”，在使用中仍然问题多多： 某些“定风量蝶阀”其实根本“定”不住，风量还是在随管网压力变有的定风量阀倒是能定住，但该变时也无法变，那才是真正的定风量阀。 某些“定风量蝶阀”漏风严重，想关都关不住，原因是这些称为“定风量蝶阀”的蝶阀里的气囊不像弹簧那样有固定的弹性系数，而叶片在转动过程中蝶阀的流量曲线也不是线性的，这样在应用到变风量通风柜控制系统中时，其精度无法保证。气囊直接在气流范围内，当气体中含有灰尘等杂质时会发生堵塞，影响精度。尤其是在排放高温或有机气体时，气囊存在破损的可能。这类蝶阀在市场上投诉最多。
文丘利气流调节阀是根据著名意大利物理学家“乔瓦尼巴蒂斯塔文丘里”提出的文丘里效应设计并命名。根据其原理在不同流速下阀芯产生的吸附作用进行函数标定，并且针对不同标定函数从而对每一台的阀芯组作出调整。 文丘利空气流量调节阀在北美市场上出现已经要有40多年了，在1970年，Mitco公司的Dimitr Gorchev产生了这个想法并建立了现在的文丘利空气流量调节阀的原型。Mitco公司意识到将这种阀门推向市场的研发的必要性，他们和Mark Hot公司一起加入了研发上市协议。经过两年的研发，开发出了设计独特的阀门，这个阀门本身具有独立的机械压力，可以提供精确的气流控制并且可提供高达20的调节比。进一步的研发研究出100%调节比的阀门。 ControlsmartTM是著名的建筑物自控系统及硬件制造商。以高级数字化气流控制为主导，最新的研究成果SmartvalveTM是在传统文丘利空气流量调节阀的基础上，提供了精确风量测量回路。从而改变了传统文丘利阀依赖反馈电路提供“不真实”流量的状况，更加提升了文丘利空气流量调节阀的安全性和精确性。
SmartvalveTM 特点
SmartvalveTM系列文丘利风量控制阀是高精度、高速反应的压力无关性风量控制设备。具有不受管道内静压变化影响，精确维持设定风量的自调式的机械结构.。它可以提供精确的真实风量反馈，普遍应用于化学实验室、生物安全实验室、洁净室、动物饲养设施、压力房间、医院手术室等需要对气流进行精确控制的场合。SmartvalveTM 通过阀芯位置的改变来保持一个固定的空气流量。每个文丘利阀门都有一个阀芯组件,它带有一个内置的不锈钢弹簧。当风管静压较低时,加在阀芯上的用于使阀芯中弹簧张开的力较小，低压力与大的打开面积的组合提供理想的流量；当出现高静压时，弹簧压缩并且阀芯移入文丘利阀，减小了打开面积，保持高压力与较小开度的结合，维持了流量的稳定。在通风柜控制系统中，以高速电动执行器，按照要求风量的变化进行高速控制，实现了快速的变风量（VAV）控制。
系统响应时间：< 1 秒 风量控制设备在通风柜移动窗到位后的一秒种以内达到指令值，同时实验室送风和总的排风控制系统也快速响应以维持正确的房间压力。
压力无关响应时间：< 1 秒 实验室内其他变风量设备的操作引起管道内静压的变化时SmartvalveTM文丘利阀几乎是立刻反应。这一快速的压力无关性保证了稳定的解决方案，避免引起整个系统震荡。快速、稳定的控制能防止移动窗打开时有毒颗粒的溢出。始终维持通风柜进口面风速为0.5m/s。 精确控制范围为：20比1 出于安全以及节能的原因，在一个大风量控制范围内保证气流的精确。
精度：< 信号的5% 在整个流量范围内保持精确的流量控制以保证正确的通风柜面风速和正确的房间压力。
稳定控制：< 5% 振荡 严重的振荡会在要保证响应速度的情况下影响到稳定性的时候发生。 压力范围：150-750Pa 阀门前静压在150-750Pa范围内压力变化无关。因此，当实验室的相关操作引起管道内静压变化时，不影响每个文丘利阀的 控制性能。 精确度不受风管布局影响 特有的压力独立性，因此在进行阀门安装时，不必要在阀前后设置直管段，即使在管道弯头或变径之后立即安装阀门也可以保证其良好的控制性能。
SmartvalveTM结构特性 结构： 阀体： 焊缝连续的16#的离心浇铸铝制阀体。 阀芯： 16#的离心浇铸铝制阀芯。 轴承： 复合材料的特氟隆®轴承。 送风阀：采用3/8”的柔性密封槽聚乙烯保温隔离。 弹簧： 弹簧等级的不锈钢弹簧。每台文丘利阀门的弹簧 出厂前都根据设定风量定制，具有其唯一性。 滑块组件：碳纤维滑块组件。
阀体尺寸 阀门尺寸 内径 长 高 DN200mm (08-inch) 200 597 356 DN250mm (10-inch) 250 552 420 DN300mm (12-inch) 300 681 470 风量/压力范围 阀门尺寸 风量（M³/H） 阀前压力 单阀 双阀 三阀 四阀 DN200mm (08-inch) 60—1175 — — — 150—750Pa DN250mm (10-inch) 85—1700 170—3350 — — DN300mm (12-inch) 150—2500 300—5000 450—7500 600—10000
通风柜控制模式 SmartvalveTM文丘利阀可用于以下应用场合： 定风量控制 （CVV系列）：阀杆被锁定在一个制定位置，经过出厂标定，阀门会提供预定的空气流量。 变风量控制 （EXV/MAV系列）：通过对指令小于1秒钟的响应和流量反馈信号闭环控制空气流量。采用直接的风量 测量传感器，该传感器提供出厂标定的线性化流量反馈。 自适应控制系统: 通过通风柜上的区域状态传感器，当操作者离开通风柜时，降低通风柜面风速，以减少能耗。 特点/选件 定风量（CVV） 变风量送风（MAV） 变风量排风（EXV） 控制类型 定风量 二位 / 电压 / 电流 二位 / 电压 / 电流 气流反馈信号 — √ √ 失效保险 固定件 √ √ 出厂阀体保温（仅对送风） — √ — 现场可调整气流 √ √ √ 通过反馈电路气流报警 — √ √ 通过压力开关气流报警 选件 选件 选件 低噪声扩散结构 √ √ √
