移动机器人自主控制方法与技术体系
移动机器人自主控制方法与技术体系
自然科学奖公示
项目名称 移动机器人自主控制方法与技术体系
推荐单位
（推荐专家） 中科院沈阳分院
项目简介 近十年来，机器人技术呈现出向国防安全、公共安全、科学探测、社会服务等领域加速发展的态势。与工作于固定时序刚性生产线、以高速高精度重复作业为特点的传统工业机器人不同，特种移动机器人通常工作于非结构化、动态环境，需要实时处理多种难以预先建模的不确定因素，这也为机器人学的研究带来新的挑战与科学问题。
本项目创新提出自主行为是移动机器人的共性使能方法这一思路，开展了一系列有特色的研究工作，取得的主要成果包括：
1）提出了一种有特色的移动机器人自主行为共性方法体系架构，为地面、空中、水下等移动机器人自主行为研究提供了技术路线与系统结构；
2）针对非线性、欠驱动移动机器人对象，提出了基于主动预测估计的鲁棒/自适应控制方法，为解决不确定性扰动对移动机器人控制性能的影响问题提供了一种可行技术；
3）提出了一种动态野外环境下移动机器人实时环境建模与行为优化方法，为解决移动机器人智能决策问题提供了一种可行技术；
4）提出了一种面向合作目标优化观测的多机器人协调控制方法，为面向任务的多机器人合作提供了一种解决方案；
5）以地面移动机器人、空中飞行机器人为典型平台，全面验证了上述方法、技术的有效性和可行性。以本项目成果作为支撑的极地科考、救灾救援机器人已经投入使用，满足了国家相关领域的迫切需求。
基础理论研究与面向国家重大需求的实际系统相结合、为其提供可行的技术支撑，是本项目的最大特色。本项目发表论文122篇，SCI检索23篇，EI检索104篇，引用151次。研究成果在国际上产生重要学术影响的同时，为一系列国家重大重点项目奠定了理论方法与技术基础。
完成人情况表 姓名、排名、职称、工作单位、完成单位、对本项目技术创造性贡献、曾获国家、省科技奖励情况
姓名（韩建达）；排名（1）；职称（研究员）；工作单位/完成单位（中国科学院沈阳自动化研究所）；对本项目技术创造性贡献（作为项目负责人，提出自主行为是移动机器人共性使能技术这一思路，并建立了移动机器人自主行为共性方法体系。针对一类非线性、欠驱动对象，提出了基于主动预测估计的鲁棒/自适应控制方法，并在旋翼飞行机器人上成功应用。提出了一种动态野外环境移动机器人实时建模与行为优化方法，并在极地冰雪面移动机器人上成功应用。研制出一系列机器人应用系统，为推动特种机器人的实际应用做出了贡献）；曾获国家、省科技奖励情况（国家863计划智能机器人主题专家组成员、国家科技部首批中青年科技创新领军人才、国家科技进步二等奖1项、中国专利优秀奖1项、辽宁省科技进步一等奖1项）。
姓名（唐延东）；排名（2）；职称（研究员）；工作单位/完成单位（中国科学院沈阳自动化研究所）；对本项目技术创造性贡献（提出针对移动机器人的实时环境建模与感知方法，开展了无人机视觉系统理论方法和应用系统的开发。其主要具有原创性的理论成果包括：室外光照建模及图像视频光照处理及常恒模型与算法，视频语义浓缩及异常事件检测模型和算法及自动目标识别与跟踪）；曾获国家、省科技奖励情况（辽宁省自然科学学术成果奖一等奖1项、辽宁省自然科学学术成果奖二等奖项）。
姓名（何玉庆）；排名（3）；职称（研究员）；工作单位/完成单位（中国科学院沈阳自动化研究所）；对本项目技术创造性贡献（提出了一种基于加速度反馈的欠驱动非线性系统控制方法；提出了面向合作目标优化观测的多机器人协调控制方法；提出了一种基于AESMF的主动合作观测方法；上述方法在自行设计开发的飞行机器人、地面机器人、水面机器人等平台上得到了验证，支撑了系统性能改进；并设计了面向多机协作的室内多旋翼飞行机器人平台）。
姓名（赵新刚）；排名（4）；职称（研究员）；工作单位/完成单位（中国科学院沈阳自动化研究所）；对本项目技术创造性贡献（针对非线性、欠驱动移动机器人，提出了基于主动预测估计的鲁棒/自适应控制方法。提出了一种基于IHDR的在线自主学习方法；提出三维速度空间混合整数线性规划方法，解决多动态约束下机器人行为的优化决策问题）；曾获国家、省科技奖励情况（辽宁省自然科学学术成果奖一等奖1项）。
姓名（宋大雷）；排名（5）；职称（副研究员）；工作单位/完成单位（中国科学院沈阳自动化研究所）；对本项目技术创造性贡献（提出了一种基于在线估计的自适应控制方法，以及移动机器人容错控制方法，并在飞行机器人系统进行了实际验证）；曾获国家、省科技奖励情况（辽宁省自然科学学术成果奖一等奖1项、二等奖2项）。
论文、论著目录（不超过8篇）
序号 论文专著名称/刊名/作者 影响因子 年卷页码 发表时间年月日 通讯作者 第一作者 国内作者 SCI他引次数 他引总次数 知识产权是否国内所有
1 Acceleration-Feedback-Enhanced Robust
Control of an
Unmanned
Helicopter/Journal of
Guidance
Control and
Dynamics/He
Yuqing, Han 1.151 2010,33(4),1236-1250 2010 何玉庆 何玉庆 何玉庆、韩建达 2 6 是 Jianda
2 Active Model
Based
Predictive
Control and
Experimental
Investigation
on Unmanned
Helicopters in
Full Flight
Envelope/IEEE
Transactions
on Control
System
Technology/Song Dalei, Han
Jianda, Liu
Guangjun 2.521 2013,21(4)
1502 -
1509 2013.7 宋大雷 宋大雷 宋大雷、韩建达、刘光军 2 2 是
3 Angular
acceleration
estimation and
feedback
control: an
experimental
investigation/Mechatronics/Han Jianda, He
Yuqing, Xu
Weiliang 1.823 2007,17(9),
524-532 2007 Xu
Weiliang 韩建达 韩建达、何玉庆 4 7 是
4 A UD
factorization-based nonlinear
adaptive
set-membership filter for
ellipsoidal
estimation/International
Journal of
Robust and
Nonlinear
Control/Zhou
Bo, Han
Jianda, Liu 2.652 2008,
18,
1513–1531 2008 周波 周波 周波、韩建达 2 4 是 Guangjun
5 Fault detection
for switched
systems with
finite-frequency
specifications/Nonlinear
Dynamics/Zhao Xingang, Li
Jian, Ye Da 2.419 2012,70,
409-420 2012.5 叶丹 赵新刚 赵新刚，叶丹 3 4 是
6 Tricolor
Attenuation
Model for
Shadow
Detection/IEEE Transactions
on Image
Processing/Tian Jiandong,
Sun Jing, Tang
Yandong 3.111 2009,18(10)
2355-2363 2009.9 田建东 田建东 田建东，孙静，唐延东 7 15 是
7 Wavelength-sensitive-function controlled
reflectance
reconstruction/Optics
Letters/Tian
Jiandong, Tang
Yandong 3.179 2013,38(15)
2818-2820 2013 田建东 田建东 田建东，唐延东 2 2 是
8 移动机器人系统—建模、估计与控制/韩建达、何玉庆、赵新刚 无 无 2011.6 韩建达 韩建达 韩建达、何玉庆、赵新刚 无 无 是
2015年度辽宁省科学技术奖拟授获奖项目目录.
序号项目名称完成单位1纳米空间中的多相手性催化研究中国科学院大连化学物理研究所2复杂体系动力学的理论与实验研究中国科学院大连化学物理研究所3智能自适应控制与性能评估基础理论研究东北大学4石墨烯材料的控制制备与应用探索中国科学院金属研究所5机械装备的动态和渐变可靠性设计系列理论与方法东北大学
6Suzuki反应的绿色化及其用于先进功能材料的合成大连理工大学7金属-配体构筑的晶体分子多样性及其在药学领域中的应用沈阳化工大学8昆虫种类新发现及相关类群分类体系的创建沈阳农业大学9多酸基无机-有机杂化材料及多功能配合物的制备与性能研究渤海大学
10高灵敏度多功能化光纤传感理论与关键问题研究东北大学11高性能光功能陶瓷材料的合成反应机理与动力学研究东北大学
12复合材料精化高阶理论及应用基础研究沈阳航空航天大学13生物柴油制备的新型催化剂和工艺大连理工大学14侏罗纪哺乳形动物和最早期哺乳动物的演化适应沈阳师范大学15分子反应的调控机理研究辽宁大学16算子理论与算子代数及其应用大连理工大学17miR-34a对乳腺癌干细胞生物学特征的作用机制和靶向治疗大连医科大学18林木害虫天敌姬蜂分类研究国家林业局森林病虫害防治总站19柞蚕种质资源创新利用的分子基础研究沈阳农业大学20分布式系统网络化控制理论及应用大连海事大学2015年度辽宁省科学技术奖拟授获奖项目目录
三等奖（12项）自然科学奖(23项）一等奖（5项）
二等奖（6项）21移动机器人自主控制方法与技术体系中国科学院沈阳自动化研究所22深部岩体损伤与破裂及其致灾机理的研究东北大学23电磁冶金新技术基础研究东北大学1车铣复合切削部件的研究与开发沈阳建筑大学2微带天馈线系统宽带化关键技术与应用大连海事大学3高效杀菌剂唑菌酯的创制与产业化沈阳化工研究院有限公司4耐高温芳杂环双马树脂及其先进复合材料制备关键技术大连理工大学5沙蚕生物滤池研制及其在海珍品循环养殖中应用大连海洋大学6专用敞车用折返式双车翻车机卸车系统大连华锐重工集团股份有限公司7压气机动叶叶尖小翼技术及应用大连海事大学8鹿功能性组分制备关键技术研究及产业化中国科学院大连化学物理研究所
基于单片机技术的机器人机械臂运动控制研究
基于单片机技术的机器人机械臂运动控制研究
目录
1. 内容简述................................................2
1.1 研究背景.............................................3
1.2 研究意义.............................................4
1.3 研究目标与内容.......................................5
2. 机器人机械臂运动控制基础................................6
2.1 机器人机械臂概述.....................................8
2.2 运动控制系统原理.....................................9
2.3 伺服系统及其控制....................................10
3. 单片机技术及其在机器人控制中的应用.....................11
3.1 单片机概述..........................................13
3.2 单片机在机器人控制中的优势..........................14
3.3 单片机与机器人机械臂接口............................15
4. 基于单片机的机器人机械臂运动控制策略...................17 4.1 运动控制算法........................................18
4.2 位置控制与速度控制..................................20
4.3 最优控制策略........................................21
机器人路径规划算法总结
1.自主机器人近距离操作运动规划体系
在研究自主运动规划问题之前，首先需建立相对较为完整的自主运动规划体系，再由该体系作为指导，对自主运动规划的各项具体问题进行深入研究。本节将根据自主机器人的思维方式、运动形式、任务行为等特点，建立与之相适应的自主运动规划体系。并按照机器人的数量与规模，将自主运动规划分为单个机器人的运动规划与多机器人协同运动规划两类规划体系。
1.1单个自主机器人的规划体系
运动规划系统是自主控制系统中主控单元的核心部分，因此有必要先研究自主控制系统和其主控单元的体系结构问题。
自主控制技术研究至今，先后出现了多种体系结构形式，目前被广泛应用于实践的是分布式体系结构，其各个功能模块作为相对独立的单元参与整个体系。随着人工智能技术的不断发展，基于多Agent的分布式体系结构逐渐成为了主流，各功能模块作为独立的智能体参与整个自主控制过程，该体系结构应用的基本形式如图1所示。一方面，主控单元与测控介入处理、姿态控制系统、轨道控制系统、热控系统、能源系统、数传、有效载荷控制等功能子系统相互独立为智能体，由总线相连；另一方面，主控单元为整个系统提供整体规划，以及协调、管理各子系统Agent的行为。测控介入处理Agent保证地面系统对整个系统任意层面的控制介入能力，可接受上行的使命级任务、具体的飞行规划和底层的控制指令；各子系统Agent存储本分系统的各种知识和控制算法，自主完成主控单元发送的任务规划，并将执行和本身的健康等信息传回主控单元，作为主控单元Agent运行管理和调整计划的依据。
图1 基于多Agent的分布式自主控制系统体系结构基本形式示意图
主控单元Agent采用主流的分层递阶式结构，这种结构层次鲜明，并且十分利于实现，其基本结构如图2所示。主控单元由任务生成与调度、运动行为规划和控制指令生成三层基本结构组成，由任务生成与调度层获得基本的飞行任务，经过运动行为规划层获得具体的行为规划，再由控制指令生成层得到最终的模块控制指令，发送给其它功能Agent。各功能Agent发送状态信息给主控单元的状态检测系统，状态检测系统将任务执行情况和子系统状态反馈回任务生成与调度层，以便根据具体情况对任务进行规划调整。当遇到突发情况时，还可启用重规划模块，它可根据当时情况迅速做出反应快速生成行为规划，用以指导控制指令生成层得到紧急情况的控制指令。此外，地面控制系统在三个层次上都分别具有介入能力。图2中，点划线内是主控单元全部模块，虚线内为运动规划系统，包括运动行为规划模块和重规划模块，这也是运动规划系统的主要功能。

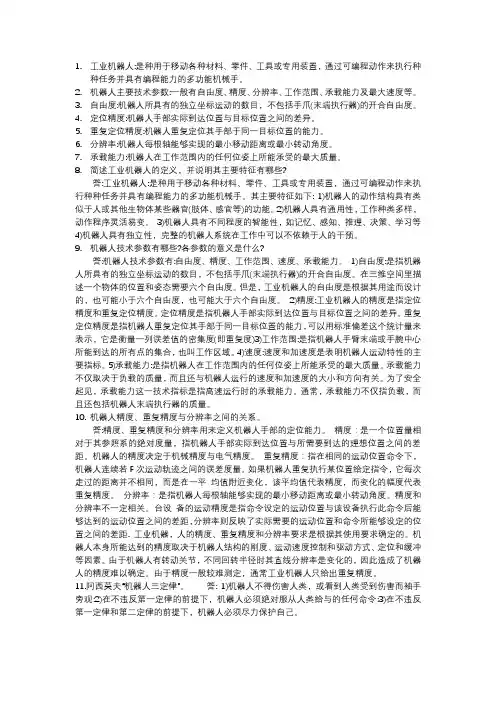

整理机器人技术
