电炉变压器吊装方案
变电设备吊装专项方案
本工程为XX变电站新建项目，主要包括35kV配电室、主变设备区、架构区、设备舱基础、避雷针等土建工程，以及新建站用变、SVG无功补偿装置等电气安装工程。
本次吊装作业主要针对主变压器、SVG无功补偿装置等大型设备的吊装。
二、编制依据1. 起重设备安装工程施工及验收规范（GB50278-2010）2. 电气装置安装工程起重机电气装置施工及验收规范（GB50256-1996）3. 建设工程安全生产管理条例4. 电力建设安全工作规程（变电所部分）中华人民共和国国务院令第393号（DL5009.3-2013）5. 国家电网公司电力安全工作规程（变电部分）Q/GDW1799.1-2013三、施工准备1. 人员准备：成立吊装作业小组，明确各成员职责，对施工人员进行安全教育和技能培训。
2. 设备准备：检查吊车、叉车、地牛车等设备的性能和安全性，确保其符合吊装要求。
3. 场地准备：清理吊装区域，确保场地平整、开阔，满足吊装作业需求。
4. 技术准备：制定详细的吊装方案，进行吊装计算，确保吊装过程安全、顺利进行。
四、主要施工方法1. 吊装前准备：检查设备完整性，确认吊点位置，调整设备水平。
2. 吊装过程：- 使用折臂吊车将设备吊至二级平台；- 使用叉车将设备从二级平台转移到三级平台；- 使用地牛车将设备挪动到安装位置。
3. 吊装后检查：检查设备安装位置，确保设备安装牢固、稳定。
五、起重吊装作业安全技术措施1. 吊车安全：确保吊车性能良好，吊装前进行试吊，检查吊车稳定性。
2. 吊索具安全：选用合格的吊索具，确保其强度满足吊装要求。
3. 吊装人员安全：吊装过程中，吊装人员应穿戴安全帽、安全带等防护用品。
4. 现场安全：设置警戒线，禁止无关人员进入吊装区域。
六、起重吊装作业安全措施管理1. 现场安全监督：项目负责人和相关部门主管密切监督作业，确保吊装过程安全、顺利进行。
2. 事故应急预案：制定事故应急预案，确保在发生事故时能够迅速采取措施，减少损失。
吊车安装变压器施工方案
一、工程概况本工程涉及吊车安装变压器，旨在确保变压器安装过程的安全、高效和准确。
变压器是电力系统中重要的设备，其安装质量直接影响到整个电力系统的稳定运行。
本方案针对变压器吊装安装过程，详细阐述施工步骤、安全措施及质量控制要点。
二、施工准备1. 技术准备（1）熟悉变压器安装图纸、说明书及施工规范；（2）掌握吊车操作规程和安全注意事项；（3）对参与施工人员进行技术培训，确保其具备相应技能。
2. 材料准备（1）变压器、吊车、叉车、地牛车等设备；（2）安全带、安全帽、防护眼镜等安全防护用品；（3）吊装工具、紧固件等辅助材料。
3. 人员准备（1）组建施工队伍，明确各岗位责任；（2）配备专业的吊装、电工、技术人员；（3）成立安全监督小组，负责现场安全监督。
三、施工步骤1. 变压器检查（1）检查变压器外观，确保无损伤；（2）检查变压器内部接线，确保接线正确；（3）检查变压器油位、油质，确保油质符合要求。
2. 吊装准备（1）确定吊装位置，确保吊装过程安全；（2）检查吊车性能，确保吊装过程稳定；（3）安装安全防护设施，如围栏、警示标志等。
3. 变压器吊装（1）使用折臂吊车将变压器吊至二级平台；（2）使用叉车将变压器从二级平台转移到三级平台；（3）用地牛车将变压器挪动到安装位置。
4. 变压器就位（1）将变压器平稳放置在基础上；（2）调整变压器水平，确保安装精度；（3）检查变压器接地，确保接地良好。
5. 接线及调试（1）按照图纸要求，进行变压器内部接线；（2）调试变压器，确保其正常运行。
四、安全措施1. 严格遵循吊装操作规程，确保吊装过程安全；2. 施工现场设置安全警示标志，提醒人员注意安全；3. 施工人员必须佩戴安全防护用品，如安全带、安全帽等；4. 施工过程中，加强现场安全巡查，及时发现并消除安全隐患。
五、质量控制要点1. 严格按照施工规范和图纸要求进行施工；2. 选用合格的材料和设备，确保施工质量；3. 施工过程中，加强质量控制，确保变压器安装精度；4. 施工完成后，进行验收，确保变压器安装质量符合要求。
变压器吊装方案样本
变压器吊装方案样本一、方案概述本方案适用于吊装重量为XX吨的变压器，吊装位置为XX地点，吊装高度为XX米。
方案包括调查研究、准备工作、吊装实施、安全措施等内容。
二、调查研究1.调查吊装现场情况，包括吊装地形、地面承载力、吊装空间等因素。
2.根据变压器的尺寸、重量等参数，计算所需吊装机械的类型、规格。
三、准备工作1.确定吊装机械，包括吊车、起重机等，满足变压器的重量和尺寸要求。
2.检查吊装机械的状态，确保其正常运行。
3.准备吊装索具、吊装钢丝绳等配套设备，保证吊装时的安全性。
4.建立吊装方案，确定吊装点位、起吊高度、吊装顺序等细节。
四、吊装实施1.布置吊装现场，确保吊装机械的安全操作空间。
2.根据吊装方案，设置吊装点位，确保吊装力的均衡分配。
3.使用合适的吊装索具，将变压器固定好，避免变压器在吊装过程中晃动或滑脱。
4.吊装过程中，操作人员需严格按照吊装方案的要求进行操作，保持通讯畅通，并与其他相关人员保持密切配合。
5.吊装完成后，进行稳定性检查，确保变压器没有发生偏移或翻倒的危险。
五、安全措施1.确保吊装机械的稳定性和可靠性，以免发生吊装设备故障。
2.检查吊装现场的地面承载力，确保地面能够承受吊装机械和变压器的重量。
3.在吊装过程中，设置专人监控吊装机械和变压器的状态，及时发现安全隐患并采取措施。
4.严格按照吊装方案进行操作，避免吊装过程中出现不符合规定的动作。
5.并采取防风措施，确保吊装过程中的安全。
六、环境影响1.确保吊装现场的周边环境不受吊装行为的影响，避免对附近建筑物、交通、人群等造成危险或干扰。
2.减少吊装过程中的噪音、尘埃等污染，保护环境。
七、紧急预案1.制定紧急预案，应对吊装中可能发生的突发情况，如吊装设备故障、变压器滑脱等。
2.培训吊装人员，提高应急处理能力，保证吊装过程中的人身安全和设备完好。
以上是变压器吊装的方案样本，具体情况可以根据实际需求进行调整和修改。
变压器吊装方案最新版
变压器吊装方案最新版与技术要求2.1、桅杆吊装工艺采用人工操作，需要具备一定的吊装经验和技能，确保吊装安全；2.2、吊装前需对桅杆进行检查，确保桅杆的稳定性和承载能力；2.3、吊装时需注意吊装速度和吊装高度，确保吊装过程平稳；2.4、吊装结束后，需对桅杆进行检查，确保无损坏和变形。
四、安全措施1、严格遵守安全操作规程，确保吊装过程中的安全；2、设立警戒线，禁止非工作人员进入吊装区域；3、对吊装设备进行检查和维护，确保设备的正常运行；4、配备专业的安全人员，对吊装过程进行监控和指导；5、在吊装过程中，及时处理突发状况，确保吊装安全。
五、质量验收1、吊装结束后，需对设备进行检查和测试，确保设备的正常运行；2、验收合格后，方可交付使用。
六、总结本文介绍了一种高层变压器吊装的施工方案，采用非机械人工桅杆吊装的方式，确保吊装安全和施工效率。
在施工过程中，需严格遵守安全操作规程，设立警戒线，配备专业的安全人员进行监控和指导，确保吊装过程中的安全。
同时，需进行质量验收，确保设备的正常运行。
2.1、高层吊装是起重作业中最高要求的项目之一，必须保证百分之百的准确性，不能有任何误差，必须做到万无一失。
2.2、选择吊运工艺时，根据施工环境和相关经验，本次吊装工程排除了使用机械（如起重机）直接吊装的方法，只能采用人工方法即“轨运桅杆吊运法”进行吊运。
该工艺的关键在于桅杆吊索具设施的安装布置。
针对本次吊装工程，我们拟采用电梯井里的吊装孔进行吊装，其次吊装到10楼采用葫芦接到平台进行吊运。
该方法构造简单，易于操作，占地面积小，对建筑物损害小，可以承载大重量，安全系数高，较为适合本次吊装工程。
2.2.2、理由：根据现场实际情况，本次吊装高度约为60米，一般大型吊车无法达到相应高度，而且越大的吊车对地面的要求就越高。
因此，本次吊装现场不宜采用吊车吊运。
3、索道的安装与要求3.1、高层吊装的关键是控制吊运物在空中左右晃动。
一般的处理方法是，在10楼以下（重量在3吨以内）使用晃绳进行牵引控制。

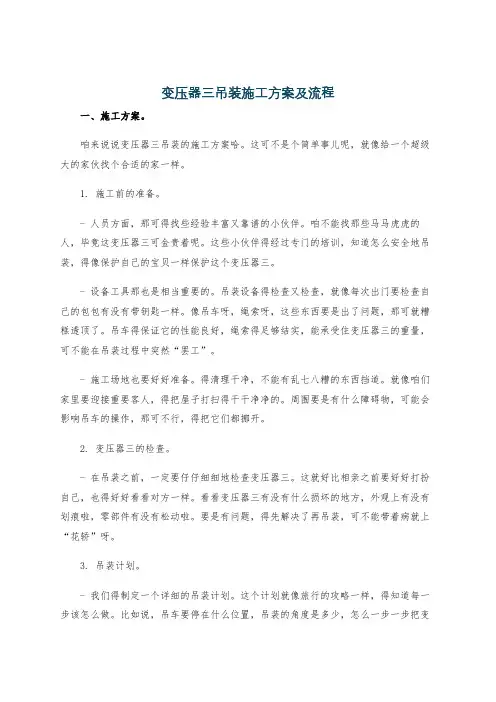

变压器三吊装施工方案及流程
变压器三吊装施工方案及流程一、施工方案。
咱来说说变压器三吊装的施工方案哈。
这可不是个简单事儿呢，就像给一个超级大的家伙找个合适的家一样。
1. 施工前的准备。
- 人员方面，那可得找些经验丰富又靠谱的小伙伴。
咱不能找那些马马虎虎的人，毕竟这变压器三可金贵着呢。
这些小伙伴得经过专门的培训，知道怎么安全地吊装，得像保护自己的宝贝一样保护这个变压器三。
- 设备工具那也是相当重要的。
吊装设备得检查又检查，就像每次出门要检查自己的包包有没有带钥匙一样。
像吊车呀，绳索呀，这些东西要是出了问题，那可就糟糕透顶了。
吊车得保证它的性能良好，绳索得足够结实，能承受住变压器三的重量，可不能在吊装过程中突然“罢工”。
- 施工场地也要好好准备。
得清理干净，不能有乱七八糟的东西挡道。
就像咱们家里要迎接重要客人，得把屋子打扫得干干净净的。
周围要是有什么障碍物，可能会影响吊车的操作，那可不行，得把它们都挪开。
2. 变压器三的检查。
- 在吊装之前，一定要仔仔细细地检查变压器三。
这就好比相亲之前要好好打扮自己，也得好好看看对方一样。
看看变压器三有没有什么损坏的地方，外观上有没有划痕啦，零部件有没有松动啦。
要是有问题，得先解决了再吊装，可不能带着病就上“花轿”呀。
3. 吊装计划。
- 我们得制定一个详细的吊装计划。
这个计划就像旅行的攻略一样，得知道每一步该怎么做。
比如说，吊车要停在什么位置，吊装的角度是多少，怎么一步一步把变压器三吊起来，然后准确地放到它该去的地方。
这个计划得考虑到各种可能出现的情况，就像出门要带伞，以防万一突然下雨一样。
二、施工流程。
1. 开始吊装。
- 一切准备就绪后，就可以开始吊装啦。
吊车的司机师傅要特别小心，就像走钢丝一样谨慎。
慢慢启动吊车，让绳索稳稳地抓住变压器三。
这个时候，周围的小伙伴们也都得瞪大眼睛，看着整个过程，就像一群小卫士一样。
2. 吊装中的调整。
- 在吊装的过程中，变压器三可不会那么听话就乖乖地按照我们想的路线走。
变压器吊装施工方案
变压器吊装施工方案引言变压器是电力系统中不可或缺的设备之一，而在变压器安装过程中，吊装是至关重要的环节。
正确的吊装施工方案能够确保变压器顺利安装并保证施工安全。
本文将针对变压器吊装施工方案进行详细介绍。
施工准备在进行变压器吊装施工之前，需要做好充分的准备工作，包括但不限于：- 确定吊装现场，清理杂物，保证起重设备和工作区域畅通； - 检查起重设备的检查证和操作手册，确保起重设备符合要求； - 检查吊装索具、滑轮、吊钩等吊装工具的完好性； - 制定吊装计划，包括吊装方案、安全措施等。
吊装方案选用合适的起重设备根据变压器的重量和尺寸，选择合适的起重设备，一般情况下可采用起重机或吊车进行吊装作业。
安装吊装索具将吊装索具按照要求正确安装到变压器上，确保吊装索具与变压器吻合紧密，且吊装点应符合变压器的设计要求。
调试吊装设备在进行正式吊装之前，需要对吊装设备进行调试，确保吊装设备的操作正常、稳定，能够承受变压器的重量。
实施吊装作业在各方面准备就绪后，根据吊装计划进行吊装作业。
在吊装过程中，需严格按照操作规程和安全标准操作，确保吊装顺利进行。
完成吊装一旦变压器成功吊装到指定位置，需对吊装索具进行合理放置和清理，并进行最终确认，确保吊装作业完成。
安全措施在变压器吊装施工过程中，安全始终是第一位的。
为降低事故发生的可能性，需要做好以下安全措施： - 检查吊装设备和工具的完好性，发现问题及时更换或修理； - 标明吊装现场的警示标志，确保周围人员和车辆能警觉危险； - 严格遵守操作规程，确保吊装作业流程合理、规范； - 提供必要的安全防护装备，如头盔、安全带等，确保人员安全。
结束语变压器吊装是一项复杂而重要的工作，正确的吊装施工方案和严格的安全措施能够保证吊装作业的顺利进行，并最大限度地确保人身和设备安全。
在实施变压器吊装施工时，请务必严格按照以上方案和措施执行，以确保工作顺利完成。
变压器构架吊装施工方案(3篇)
第1篇一、工程概况本工程为某变电站新建工程，变压器构架作为变电站的重要组成部分，承担着变压器的支撑和固定作用。
为确保变压器构架吊装施工的顺利进行，特制定本施工方案。
二、施工准备1.施工人员准备（1）组织施工人员参加安全技术交底，确保施工人员了解吊装作业的安全注意事项。
（2）对施工人员进行专业技术培训，提高施工人员的操作技能。
2.施工材料准备（1）变压器构架：确保构架尺寸、重量符合设计要求，表面无裂纹、锈蚀等现象。
（2）吊装设备：包括起重机、钢丝绳、滑轮、吊索具等，确保设备性能良好，符合吊装作业要求。
（3）安全防护用品：包括安全帽、安全带、防护眼镜、手套等，确保施工人员安全。
3.施工场地准备（1）清理施工现场，确保吊装作业区域无障碍物。
（2）设置警示标志，提醒过往行人注意安全。
（3）搭建临时作业平台，方便施工人员进行吊装作业。
三、施工步骤1.定位放线（1）根据设计图纸，确定变压器构架的安装位置。
（2）使用经纬仪和水准仪进行测量，确保构架位置准确。
2.吊装设备调试（1）检查起重机性能，确保其运行平稳、可靠。
（2）检查钢丝绳、滑轮、吊索具等吊装设备，确保其完好无损。
3.吊装作业（1）将变压器构架放置在起重机下方，确保构架平稳。
（2）将钢丝绳穿过滑轮，连接起重机吊钩。
（3）缓慢提升起重机，使构架离地一定高度。
（4）调整起重机方向，使构架到达预定位置。
（5）缓慢放下构架，使其与基础固定牢固。
4.检查验收（1）检查构架安装位置、垂直度、水平度等，确保符合设计要求。
（2）检查构架与基础的连接牢固程度，确保安全可靠。
（3）进行整体外观检查，确保无损坏、锈蚀等现象。
四、施工安全措施1.施工人员安全（1）施工人员必须佩戴安全帽、安全带、防护眼镜、手套等安全防护用品。
（2）禁止酒后作业，确保施工人员精神状态良好。
（3）设置安全警戒线，禁止无关人员进入施工区域。
2.吊装作业安全（1）吊装前，检查起重机、钢丝绳、滑轮、吊索具等设备，确保其完好无损。
变压器吊装方案
变压器是一种重要的电气设备，进行吊装时需要特别小心并严格按照专业方案来进行。
以下是一般性的变压器吊装方案的主要步骤：
1. 准备工作：
-确定吊装现场，清理现场，确保吊装区域平整、无障碍物。
-检查吊装设备（如起重机、吊具等）的完好性，并进行必要的维护和检修。
2. 制定吊装方案：
-根据变压器的型号、重量和吊装高度等参数，制定详细的吊装方案。
-确定吊装点的位置和数量，选择合适的吊装工艺和吊装工具。
3. 安装吊装设备：
-根据吊装方案，在吊装点处安装吊钩、吊索等吊装设备，并进行固定和调整，确保吊装设备安全可靠。
4. 调试吊装设备：
-对吊装设备进行必要的检查和调试，确保各部件运转正常，符合吊装要求。
5. 预备吊装：
-将吊装设备与变压器连接好，确保吊装点正确，吊索牢固。
6. 进行吊装：
-按照吊装方案和操作规程，由专业人员操作起重机进行吊装作业。
-控制吊装速度和力度，确保变压器平稳提升到指定高度，并精准放置在设定位置上。
7. 固定变压器：
-在变压器放置到位后，立即进行固定，确保变压器不会晃动或倾斜。
8. 验收与清理：
-完成吊装后，进行变压器的外观检查和验收，确认无损坏。
-清理吊装现场，撤离吊装设备，恢复现场秩序。
以上是一般变压器吊装方案的主要步骤，实际吊装过程中应根据具体情况和设备要求进行调整和完善。
务必遵守安全操作规范，确保吊装过程安全可靠。
如果遇到复杂情况或有疑问，建议请专业工程师或吊装公司提供指导和支持。
变压器吊装方案
变压器吊装方案•变压器吊装概述•吊装前准备目录•变压器吊装步骤•吊装过程中的安全控制•吊装后的验收和测试•变压器吊装的改进和优化建议01变压器吊装概述确保变压器安全、准确地安装到指定位置，并保证其正常、稳定运行。
目的变压器吊装是电力系统中重要的一环，其吊装质量直接关系到电力系统的安全与稳定，必须高度重视。
重要性吊装的目的和重要性•基本原则：安全第一、质量至上、经济合理。
要求3. 对参与吊装的所有人员进行安全教育和培训，确保其具备相应的操作技能和安全意识。
4. 选用合适的吊装设备和工具，并进行必要的检测和维护。
5. 吊装过程中要严格控制安全风险，采取必要的安全措施，确保人员和设备安全。
限制1. 受现场环境条件限制，如场地大小、地形地貌等。
3. 受天气、温度等自然条件的限制，如风力、雨雪等。
2. 受变压器重量、尺寸和形状的限制，以及吊装设备的承载能力和技术参数的限制。
适用范围：适用于各种类型的变压器吊装作业，包括油浸式变压器、干式变压器等。
吊装的适用范围和限制02吊装前准备吊装环境勘察变压器位置确认确定变压器的安装位置，包括基础、预埋件等。
吊装路径勘察对吊装过程中涉及的道路、桥梁、障碍物等进行勘察，确保吊装安全。
天气和环境因素考虑根据天气预报和现场实际情况，评估吊装的安全性和可行性。
根据变压器的重量和吊装高度，选择合适的起重机。
起重机选择吊索具准备其他工具准备准备足够数量的合格吊索具，如钢丝绳、卸扣等。
准备搬运工具、固定工具、安全带等必要的辅助工具。
030201吊装设备和工具的准备在吊装现场设置明显的安全警示标志，提醒周边人员注意安全。
安全警示标志设置搭建临时防护栏、防滑垫等安全设施，确保作业人员和设备安全。
安全防护设施搭建对参与吊装的作业人员进行安全培训，确保他们熟悉安全操作规程和应急预案。
作业人员安全培训安全防护措施的准备03变压器吊装步骤根据变压器的规格、重量、尺寸以及吊装现场的环境条件，制定详细的吊装方案，包括吊装方法、吊装设备、安全措施等。
变电所变压器吊装施工方案
变电所变压器吊装施工方案1. 引言本文档旨在描述变电所变压器吊装施工方案。
变电所变压器作为变电站的核心设备，其安全、稳定地进行吊装工作非常关键。
本方案将对吊装施工的流程、要求以及注意事项进行详细介绍。
2. 吊装施工流程吊装施工是变电所变压器安装的关键环节，正确的施工流程将确保吊装过程顺利、安全。
以下是吊装施工的详细流程：1.准备工作：–清理吊装现场，确保周围环境整洁，移除障碍物。
–检查吊装设备的工作状况，确保吊装设备完好。
–确定吊装人员的职责，并进行必要的培训。
2.就位固定：–使用合适的固定点将吊车就位，并按照规定的固定方式固定吊车。
–根据变压器的尺寸和重量，合理选择吊装工具和吊装方式。
3.配置吊具：–根据变压器的重量和形状，选择合适的吊具，如吊索、吊钳等。
–检查吊具的工作状况，确保吊具完好并无损坏。
4.吊装准备：–检查变压器的悬挂点、连接螺栓等关键部位，确保没有松动或损坏。
–进行必要的预处理，如将变压器进行防锈处理，以保护设备表面。
5.吊装操作：–由专业人员操作吊车，根据安全标准和吊装要求，将变压器吊起并悬挂在预定位置。
–控制吊车的移动和高度，确保变压器平稳吊装至预定位置。
–保持沟通畅通，吊车操作人员与指导人员紧密协作，确保吊装过程安全。
6.防护措施：–在吊装过程中，设置临时安全警戒线，确保施工区域的安全。
–接地变压器，并采取必要的雷击防范措施。
7.吊装完成：–完成吊装后，对变压器进行检查，确保变压器吊装安全、完整。
–拆除吊装设备和吊具，并进行必要的维护保养。
3. 注意事项在进行变电所变压器吊装施工时，需要注意以下事项：•按照吊装施工方案进行操作，确保吊装过程安全、规范。
•保持吊装现场整洁，确保周围环境安全。
•严格遵守各项操作规程和安全操作程序。
•吊装设备必须经过专业人员检查合格后方可使用。
•变压器的重心要与吊挂点平衡，避免重心不稳引起的倾斜或意外事故。
•在吊装过程中，保持沟通畅通，与吊车操作人员紧密配合。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 编制依据1.1、中冶南方设计院设计图纸、技术资料。
1.2、业主相关的企业标准及管理制度。
1.3、十七冶相关工程施工、安全生产、质量管理等文件。
1.4、适用技术标准及验收规范。
GB50397—2007 冶金电气设备工程安装验收规范。
GB50168—2006 电气装置安装工程电缆线路施工及验收规范。
GB50150—2006 电气装置安装工程电气交接试验标准。
JGJ55-99 建筑施工安全检查标准。
JGJ46-2005 建筑现场临时用电安全技术规范。
GB50194-93 建设工程施工现场供用电安全规范。
2 工程概况LF炉变压器安装于炼钢主厂房内JK跨16~17线LF炉总控楼8.4m平台变压器室内，变压器容量为45000KVA，器身重37.7吨，油重19.3吨，油箱总重7.4吨，附件5.1吨，总重69.5吨。
3 施工准备3.1施工主要机具3.2人员安排管理人员：3人起重工：3人安装电工：5人调试电工：3人电焊工：3人壮工：5人3.3施工技术准备：1)遵循项目经理部“力创精品、服务永远”的宗旨，技术人员从施工准备的图纸自审、会审到施工方案编制、技术交底均要严谨、仔细。
对现场作业人员进行书面技术、安全交底，根据施工内容带领相关施工人员对现场仔细勘查和熟悉四钢轧对此工程各项规章制度，掌握相关的技术要领。
2)开工前，及时办理相关手续，如方案的报审、动用电火焊申请等。
4 主要施工方法及技术要求：4.1 设备开箱检查由马钢四钢轧项目部牵头，对变压器进场开箱检查，由业主、项目部管理人员、施工人员共同组成检查队伍，对变压器开箱资料及器身进行检查，检查变压器外形有无变形，破损，油漆是否有脱落现象，变压器是否密封完好，检查瓷瓶是否有破损，是否有漏油现象。
检查装箱清单，查看附件及材料是否有遗漏，检查变压器型号与参数是否与设计相符。
4.2 LF炉变压器本体吊装与就位LF炉用变压器采用加料跨500/100t 行车进行吊装。
LF炉变压器进现场后由汽车将其拖至JK跨16~17线边缘，用500/100t 行车副钩将变压器吊起送至变压器楼8.4m吊装平台铺设的轨道位置，吊起高度高于轨道500~600mm,缓慢回落通过至变压器轨道。
利用轨道端头的牵引环固定2台10t手拉葫芦，利用手拉葫芦及钢丝绳慢慢将变压器牵引至安装位置。
500/100T行车副钩有8根钢丝绳，每根钢丝绳粗注意：（1）吊卸牵引作业时，应安排电工在起重工的指挥下进行，作业过程中应有防治变压器倾翻的措施。
（2）变压器牵引设施挂钩由起重工设置并进行牵引。
（3）变压器就位时，注意高、低压侧瓷瓶的布置方向与设计要求的一致性，设备中心线应与轨道中心线平行重合。
4.3变压器的安装固定a检查轨道与轨距是否配合，轨道基础是否水平。
b检查变压器的外观，螺栓有无松动，高压瓷瓶有无破损现象，绝缘件是否完好。
c变压器就位后，用螺栓将器身位置固定。
d变压器低压侧中性点与接地装置引出线直接连接。
4.4变压器附件安装a、气体继电器及吸湿器安装取下储油柜联管的盖板，安装气体继电器及吸湿器，安装过程要严格按照厂家要求，在安装前须检查联管内是否有污物，潮湿浸蚀，若有须清洗并干燥。
b、安装开关：严格按照厂家要求进行安装。
c、安装冷却器：严格按照厂家要求进行安装。
1) 冷却器运行过程中入口冷却水压力小于60kPa, 入口冷却水温小于30℃为宜。
2) 冷却器运行过程中，必须保持油压始终高于水压0.05-0.1MPa。
d、安装其他附件及拆卸件。
e、打开各油路活门。
4.5注入变压器油（经检验合格的油）注油时应注意两点（1）注油前须打开瓦斯继电器和低压出线铜排座的放气塞，储油柜的注油塞，以便放出内部气体。
（2）注油到一定高度陆续将放气塞密封，然后继续注油到储油柜的相应的油面线为止（参照温度取气温及注入的油温平均值为佳）。
4.6注油完毕，开始做密封实验。
实验方法：静油柱压力法，以储油柜油面高为油柱高，历时8小时，以各个密封处无渗漏油现象，则为密封良好。
4.7真空注油时，水冷却器不能承此真空度，故待注油后再装。
储油柜注油见其说明书。
变压器真空注油结束后将套管等放气塞打开排气。
5 质量保证措施5.1 根据十七冶ISO9002质量体系程序文件，建立健全质量管理组织体系，使质量工作贯穿于工程建设施工合同范围内的全过程、各环节、各工序。
5.2 加强对全体施工人员的质量教育，坚持把质量放在施工首位，不断提高施工人员的质量意识，认真学习贯彻分项工程质量通病防治办法及各项质量标准，使全体施工人员必须建立创精品意识，争创“亮点”优质工程。
确保用户日后的生产安全、高效、长寿。
5.3 工段技术员做好施工前的准备工作、认真自审图纸，尽早发现问题，并在会审和设计交底时请设计解决，协助施工人员熟悉图纸，并弄清设计意图，下达技术交底。
严格把关设备的检查、验收及发放。
5.4 所有施工人员在施工过程中，要认真熟悉图纸和产品的技术文件及施工规范和操作规程，要充分理解工艺的特点和技术难点，在实施过程中，严格按技术标准进行操作，确保其安装质量和安全。
5.5 加强工序交接制度和检验制度，按检查上道工序，做好本工序，服务下道工序的程序严格控制质量。
当上道工序确认合格后方可进行下道工序的施工。
5.6 认真贯彻执行质量工件的“三检”制度（自检、互检、专检）虚心接受专家的现场技术指导和监督，虚心接受监理、质检人员的检查督促。
发现问题，主动积极进行整改。
5.7 设备、材料进场之前要首先检查，合格的电气设备、材料方可进行安装，对不合格的电气设备及材料不准进行施工并做好记录，交于技术人员报有关部门处理。
5.8 施工中使用的计量器具必须具备有效的检定合格证，确保其精度符合安装要求，并做好器具的保管工作。
5.9 认真做好各项质量检查的原始记录和技术资料的收集整理工作并按要求规范化汇总，必须保持与工程实体同步。
6 安全技术实施方案6.1总体部署6.1.1人员：施工人员上岗前经过三级安全教育，作业前进行技术交底。
特种作业人员必须持双证上岗，高空作业人员经体检合格。
各施工处设专职安全员，各级安全管理人员必须佩带安全管理袖标。
6.1.2施工材料：各种施工用料、措施用料必须具有合格证或质保书，不合格的材料、构件等必须明确标识，单独堆放，严禁在工程中使用。
易燃易爆材料的堆放处必须配有消防器具，大宗材料的堆放处应留有消防通道。
6.1.3施工方法：按照方案中的有关内容执行，在安排施工时应以保证安全为优先，施工前应对施工现场的危险源予以识别，并采取相应的安全技术措施。
6.1.4施工环境：现场作业面集中，交叉作业较多，因此在施工时应围挂警戒绳区分施工区域，树立警示牌，安全人员全过程监控，禁止无关人员进入施工区域，切割处下方严禁站人或通行，防止高空物体坠落伤人。
6.2 安全管理技术措施施工前，教育职工认真学习国家有关安全生产的法令、规程、制度和文件，逐级进行安全技术教育及安全交底，落实所有安全技术措施和人身防护用品，未经落实时不得进行施工。
加强施工中的安全信息反馈，不断消除施工过程中的事故隐患，是预防和控制事故发生的重要方面。
6.2.1安全管理重点针对马钢工程施工的特点，结合施工方案中规定的施工顺序和施工方法，安全管理重点为：动火、高空作业、安全用电、分别制订安全控制措施。
6.2.2 安全动火技术措施6.2.2.1安装进行氧气、乙炔切割动火作业时必须办理动火手续，指定动火作业人和动火监护人；动火前安全员要向班组进行动火作业安全交底；结合当天施工的具体情况，交代清楚动火作业安全注意事项；6.2.2.2电弧焊施焊现场10m范围内，不得堆放氧气瓶、乙炔瓶木材等易燃物；6.2.2.3 根据生产厂的规定办理相应的动火手续，配置足够的消防器材。
6.2.3 安全用电技术措施6.2.3.1 施工现场必须配备持证的电工对施工临时用电按规范进行操作，检查、维护、保养用电设备；6.2.3.2 施工用电必须采用三级配电二级漏电保护、TN-S接零保护系统；6.2.3.3手持电动工具应保证外壳、手柄、负荷线、插头、开关完好无损，使用前必须做空载检查，运转正常后方可使用；6.2.3.4 所有设备必须实行“一机一闸”，严禁同一个开关电器直接控制二台或二台以上的用电设备，开关箱中必须设漏电保护器；6.2.3.5 配电箱电器安装板上必须分设N线端子板和PE线端子板，N线端子板必须与金属电器安装板绝缘，PE线端子板与金属电器安装板直接连接，进出电缆线中的N线必须通过N线端子板连接；6.2.3.6 每天开工前，随班电工要对电动设备、工机具逐一进行检查确认是否可靠，严禁设备带病运转；6.2.3.7 现场配电箱的取电接点、摆放位置由项目部统一指定；6.2.3.8 电焊作业时，焊工必须穿戴好劳防用品和绝缘鞋；焊工不得单独一人作业，两人以上作业时，班组长派工时要指定焊接作业监护人；6.2.3.9 电焊作业时，焊钳不得接触人体，一旦有人触电，应立即关掉电源再人工急救，并急送就近送医院抢救。
6.2.3.10 电焊机的焊把线与二次接地线应同步到位，防止影响生产方精密仪器的运行。
6.2.4 高空作业技术措施6.2.4.1在封墙上设置安全绳，高处作业使用的挂篮等必须加设保险绳，并系挂在牢固可靠处。
6.2.4.2高空作业人员必须体格检查合格，严禁酒后高空作业；6.2.4.3高空作业不得乱抛、扔任何物体，电焊作业时不得乱扔焊条或焊条头，连接作业不得乱抛、扔螺栓和工具等，每天必须及时清理垃圾并用容器将其吊放到地面上处理；6.2.4.4工具等用工具包携带，焊条螺栓等要放到桶里吊到需要位置，摆放要注意滑落；6.2.4.5贯彻落实“三戴齐全”的安全原则。
高于地面2m的作业均定义为“高空作业”，高空作业三戴必须齐全，上高必须戴好安全带并选点可靠挂扣后方可进行作业，高空行走时必须将安全带挂扣在预先设置的安全绳上；6.2.4.6脚手架上作业跳板固定牢固，防止滑落；6.2.4.7临边洞口按要求封闭，护栏高度不得低于1.2m，并用密目网遮挡；6.2.4.8坚持每天“班前安全会”，强化作业人员安全意识。
每天作业前，班组长必须组织作业人员开班前安全交底会，重点提醒当天的安全注意事项；6.2.4.9安全员要加强现场安全巡视，查违章、查隐患，下整改通知书并督促班组整改，对不及时整改的应下令停工整改，整改合格后方可继续施工；6.2.4.10施工中对高空作业的安全设施，发现有缺陷和隐患时，必须及时解决；危及人身安全时，必须停止作业。
6.2.5 主要危险性分析及对策措施7 文明施工保证措施7.1 实行文明目标责任制，把环保指标以责任书的形式层层分解到有关单位和个人，列入承包合同和岗位责任制，建立一套懂行善管的环保自我监控体系。
7.2 加强施工现场综合治理的检查和监控工作，保护和改善施工现场的环境。
