摘 要
太阳能光伏发电现已成为新能源和可再生能源的重要组成部分，也被认为是当前世界最有发展前景的新能源技术。目前太阳能光伏发电装置已广泛应用于通讯，交通，电力等各个方面，其核心部分就是充电控制器。
本设计针对目前市场上传统充电控制器对蓄电池的充放电控制不合理，同时保护也不够充分，使得蓄电池的寿命缩短这种情况，研究确定了一种基于单片机的太阳能充电控制器的方案。在太阳能对蓄电池的充放电方式、控制器的功能要求和实际应用方面做了一定分析，完成了硬件电路设计和软件编制，实现了对蓄电池的高效率管理。
在总体方案的指导下，本设计使用低功耗、高性能，超强抗干扰的STC89C52单片机作为核心器件对整个电路进行控制。系统硬件电路由太阳能电池充放电电路，电压采集和显示电路，单片机控制电路和RS232串口通信电路组成，主要实现对蓄电池电压的采集和显示。软件部分依据PWM（Pulse Width Modulation）脉宽调制控制策略，编制程序使单片机输出PWM控制信号，通过控制光电耦合器通断进而控制MOSFET管开启和关闭，达到控制蓄电池充放电的目的，同时按照功能要求实现了对蓄电池过充、过放保护和短路保护。实验表明，该控制器性能优良，可靠性高，可以时刻监视太阳能电池板和蓄电池状态，实现控制蓄电池最优充放电，达到延长蓄电池的使用寿命。 关键词： 充电控制器； 太阳能光伏发电； PWM脉宽调制； Abstract
Solar photovoltaic power generation has become an important part of
new energy and renewable energy, it is considered the current world's most
promising new energy technologies. At present solar photovoltaic device
has been widely used in communications, transport, electricity and other
aspects, the core part is the charge controller.
The conventional charge controller on the market today on the battery
charge and discharge control is unreasonable, and its protection is also
inadequate,whichs makes the battery life to shorten. To solve this problem,
the design identifies a solar charge controller based on single chip
solution. In the solar energy to battery charge and discharge means, the
controller of the functional requirements and the practical application
aspects ,making some analysis,completed the hardware circuit design and
software development, to achieve the high efficiency of the battery
management.
Under the guidance of the overall program, the design uses low-power,
high performance, super anti-jamming STC89C52 microcontroller as a core
device to control the entire circuit. Hardware circuit consists of a solar
battery charging and discharging circuit, voltage acquisition and display
circuit, the MCU control circuit and RS232 serial communication circuit,
the main achievement of the acquisition and display battery voltage.
Software is based in part on PWM Pulse Width Modulation pulse width modulation control strategy, programming the microcontroller output PWM
control signal, by controlling the photocoupler on-off the control MOSFET
opening and closing, to control battery charging and discharging purposes,
and in accordance with the functional requirements implemented the
battery over charge, over discharge protection and short circuit
protection. Experiments show that the controller performance, high
reliability, can always monitor the state of solar panels and batteries
to achieve optimal control of battery charge and discharge, to prolong
battery life.
Keywords: charge controller; solar photovoltaic; PWM pulse width
modulation;目 录
1 绪论 1
1.1 课题研究背景和意义 1
1.2 太阳能充放电控制器现状 2
1.3 设计主要任务 3
2 太阳能充电控制器的总体设计方案 4
2.1 太阳能路灯系统基本结构 4
2.2 充电控制器的控制策略 6
2.3 控制器的整体设计方案 8
3 太阳能充电控制器的硬件电路设计 10
3.1 系统层次原理图 10
3.2 单片机最小系统 11
3.2.1 STC89C52的简介 11
3.2.2 单片机的最小系统及扩展电路 13
3.3 充放电电路 15
3.4光耦驱动电路 16
3.5 A/D转换电路 16
3.5.1 ADC0804的简介 17
3.5.2 ADC0804外围接线电路 18
3.6 LCD显示电路 20
3.7 E2PROM数据存储电路 21
3.8 串口通信电路 22 4 太阳能充电控制器的软件设计 26
4.1 系统主程序设计 26
4.2 电压采集转换模块 27
4.3 显示模块 28
4.4 数据存储模块 31
4.5 软件调试和仿真 33
5 总结与展望 36
5.1 设计总结 36
5.1 展望 37
参考文献 38
致 谢 39
附录Ⅰ 源程序 40
附录Ⅱ 硬件电路图 54 1 绪论
1.1 课题研究背景和意义
能源资源是国民经济发展的重要基础之一，随着人民生活水平的不断提高和科学技术的迅速发展，能源的缺口增大，能源问题作为困扰人类长期稳定发展的一大因素摆在了人们面前。伴随着世界能源危机的日益严重，石油价格不断上涨，利用常规能源已经不能适应世界经济快速增长的需要，如何解决能源问题，是每个国家都必须面临的问题。同时，以煤、石油作为燃料在燃烧过程中产生的有害物质已经开始造成全球变暖，即“温室效应"，人类的生活将会由此受到很大的威胁。这些难题迫使政府和社会在发展常规能源的同时必须加大对新能源的开发和利用。
新能源包括水能、风能、太阳能等。虽然风能或水能等更加便宜，但是大多数的自家用户却都不可能找到适当场合进行架设，架设成本较高。而太阳能则不同，任何自家用户只要找到一个有阳光照射到的窗户都可以装置太阳能极板作辅助能源，几百元投资便可以架设。所以综合考虑，太阳能无疑是符合我国可持续发展战略的理想绿色能源，全球能源专家也认为，太阳能将成为21世纪最重要也最有前景的能源之一。
而且太阳辐射能与煤炭、石油等常规能源相比较，更有如下的优点：
（1）普遍性。
地球上处处都有太阳能，不需要到处去寻找，去运输，容易获取。
（2）无害性。
利用太阳能作为能源，没有废渣，废料，废气，废水的排放，没有噪声，不会污染环境，没有公害，清洁干净。 （3）长久性。
只要有太阳，就有太阳能，因此太阳能可以说是取之不尽，用之不竭。
（4）巨大性。
一年内到达地面的太阳辐射能总量要比现在地球上消耗的各种能量的总和大几万倍。
我国幅员辽阔，有着十分丰富的太阳能资源。全国各地的年太阳辐射总量3340．8400MJ／m2，中值为5852MJ／m2。年日照时数在2200小时以上的地区约占国土面积的2／3以上。我国的西部地区，包括西藏、新疆、青海、内蒙古等省年日照时间长，这些地区面积宽广、人口密集低，在一些偏僻的地区传统的供电设施建设成本高，电能的供需矛盾显得十分突出，因此当地政府充分利用太阳能发电解决无电地区的用电具有重大的战略意义。为了更高效的利用太阳能，白天将太阳能转化为电能，利用蓄电池将电能储存起来，需要用电时即可由蓄电池供电。2 太阳能充电控制器的总体设计方案
在确定设计方案之前，需要结合应用实例，进行一定的综合分析，更加明确控制器的作用，最后来确定整体方案。这里以太阳能充电控制器应用于太阳能光伏发电路灯系统为例，对系统各个组成部分的主要功能做详细的分析说明。
2.1 太阳能路灯系统基本结构
本系统主要针对直流照明路灯进行系统设计，所以构成太阳能路灯系统主要有四大部分组成，即太阳能极板、蓄电池、充电控制器、照明电路。太阳能路灯系统基本结构如图2-1所示。
图 2-1 太阳能路灯系统基本结构
从图2-1中可以看出，太阳能极板阵列将太阳能转换为电能并将电能存储到蓄电池中，蓄电池再将存储的电能输出给照明电路供电，完成能量的传递。系统各个部分的控制功能全由充电控制器来完成。
（1）太阳能电池板
如图2-2所示，太阳能电池板是利用半导体光伏效应制成的，能够直接将太阳辐射转换成电能的器件。具有很强的光伏效应半导体材料，当吸收一定能量的光子后其内部导电的载流子分布和浓度发生变化。光照在半导体P/N结上，当外部接通电路时，在该电压的作用下，将会有电流流过外部电路产生一定的输出功率。
太阳能光伏发电课程设计
《太阳能光伏发电原理与应用》
课程设计
课题名称：
家用独立型光伏发电系统的优化设计
专业班级： 光电02班
学生学号： 1009040204
学生姓名： 黄斌
学生成绩：
指导教师： 刘 国 华
课题工作时间： 2013.6.24 至 2013.6.28
武汉工程大学教务处 2 一、课程设计的任务和要求
要求：1、具备独立查阅光伏发电系统设计的相关文献和资料的能力；具有查阅光伏电池、蓄电池、控制器和逆变器等光伏器件参数和型号的能力；具有收集、加工各种信息及获取新知识的能力。
2、具备独立设计光伏发电系统的能力，能提出并较好地实施方案，能对光伏发电系统的结构和配置进行分析研究和优化设计。
3、具备数值计算、仿真、绘图和文字处理等能力。
4、工作努力，遵守纪律，工作作风严谨务实，按期圆满完成规定的任务。
5、报告内容简练完整、立论正确、讨论充分、论述流畅、结构严谨、结论合理；技术用语准确、符号规范统一、编号齐全、书写工整、图表完备。
6、工作中有创新意识，对前人工作有一定改进或独特见解。
7、内容不少于3000字。
技术参数：1、光伏发电系统安装地点：成都；
2、使用单晶硅光伏电池；
3、负载表
数量 功率 使用时间
荧光灯 8 18w/盏 5h/天
电视机，电脑 2 120w/个 3h/天
洗衣机 1 600wh/天
电冰箱 1 1000wh/天
任务：1、选择适当的光伏电池、蓄电池、逆变器和控制器；
2、设计合理的光伏发电系统；
太阳能锂电池充放电及外部供电自动切换的电路
太阳能作为清洁能源之一，受到了越来越多的重视。在太阳能发电系统中，充电和放电是其最基本的工作模式。然而，由于太阳能发电系统的不稳定性，经常会出现光照不足或者夜晚无法继续发电的情况。设计一种能够自动切换外部供电并进行充放电控制的电路就显得十分必要。
具体来说，太阳能发电系统通常由太阳能电池板、控制器、锂电池和逆变器等部分组成。其中，太阳能电池板负责将光能转化为电能，充电器控制器则用于监控光照情况和电池充放电状态，而锂电池和逆变器则分别负责储存电能和将直流电转化为交流电以供使用。
为了实现太阳能锂电池充放电及外部供电自动切换的电路，我们需要考虑以下几个方面：
1. 充电控制：
- 在充电模式下，需要保证太阳能电池板能够将充足的电能输送给锂电池，同时避免过充的情况发生。
- 一般来说，充电控制可以通过控制器来实现，通过监测光照强度和电池电压来调节充电电流和电压，使其达到最佳状态。
2. 放电控制：
- 在放电模式下，需要保证锂电池能够为逆变器提供足够的电能，并且避免电池过放造成损坏。 - 放电控制同样可以通过控制器来实现，通过监测负载情况和电池电压来调节放电电流和电压，使其处于安全合适的状态。
3. 外部供电切换：
- 当太阳能电池板不能为电池充电时，需要自动切换到外部电源进行充电。而当太阳能电池板能够继续发电时，则应自动切换回太阳能充电模式。
- 外部供电切换可以通过继电器或者智能控制器来实现，通过监测太阳能电池板输出和外部电源情况来进行切换控制。
要设计一个太阳能锂电池充放电及外部供电自动切换的电路，首先需要根据实际场景和需求确定合适的控制器和传感器，其次需要设计电路连接和控制逻辑，最后通过实验验证其性能和稳定性。
在实际工程中，为了提高系统可靠性和安全性，可以考虑使用多级保护措施，并在电路设计和选型上尽量选择稳定可靠的元器件和设备，另外也可以考虑加入远程监控和故障报警功能，以便及时发现和处理异常情况。
基于单片机的太阳能充电系统设计 杨敏越
基于单片机的太阳能充电系统设计 杨敏越
摘要：太阳能充电系统的充电电路是太阳能充电板在阳光的照耀下产生电荷，用250m Ah的锂电池存储太阳能电池板的电荷，经过充电模块TP4056芯片给锂电池充电同时也可以通过TP4056模块上的usb接口用手机充电器快速充电。充电时，充电红色指示灯点亮，说明锂电池正在充电中，当充电模块上的指示灯变成蓝灯亮亮时，充电完成。利用ADC0832转换器采集充电电池的电压并在液晶LCD1602上显示充电电压值，充电所使用的充电时间。
关键词：LCD1602； 太阳能充电系统； ADC0832
1 太阳能电池的基本特性
图1为太阳能电池板的在不同表面温度下的I-U特性曲线：随着温度的增加，电池板中的电压与电流在减小，可见，在相同的日照强度下，夏天输出的比冬天低。
图3 主控电路原理图
3.2 LCD1602液晶显示电路
LCD1602液晶显示电路的第4管脚RS（寄存器选择）接单片机的P1.4，第5管脚RW（读或者写信号）接单片机的P1.5、第6管脚EN（使能端）接单片机的P1.6，第7-14管脚DB0-DB7（8位双向数据线）分别接单片机的的P0.0-P0.7。
3.3 ADC0832电压AD采集电路
本设计采用ADC0832与电阻R4和R5的构成分压电路组成太阳能电压采集系统，R4和R5接在第2管脚CH0（模拟输入通道0）上。
3.4 太阳能充电模块
太阳能充电系统的充电电路是太阳能充电板在阳光的照耀下产生电荷，用250m Ah的锂电池存储太阳能电池板的电荷，经过充电模块TP4056芯片给锂电池充电同时也可以通过TP4056模块上的usb接口用手机充电器快速充电。如图4。
图5 A/D转换电路设计流程图
基于单片机的太阳能充电系统设计
2019.22科学技术创新
使用制度作出明确规定，并对管理工作的多个环节进行定期评估；其次，需要对用户进行必要的安全教育，有效地提高用户安全意识，免受外界信息的入侵，例如，要求网络使用人员要谨防不明来源的邮件，尤其是包含可执行程序的邮件要及时删除，避免遭受入侵，同时保护账号密码，提高安全意识，避免邮箱与其他邮箱建立转发关系，也不要将自己的账号密码告诉他人；最后，需要及时地监控学生的用网行为，对学生加强用网安全教育，从源头上采取相关措施来保证高校网络的安全。3.2应用网络安全技术网络安全技术是高校计算机网络安全建设当中的重点环节。计算机网络安全涉及网络通信系统的安全、计算机操作系统的安全以及相关软件系统的安全，因此高校计算机网络安全的技术措施也主要是从这三个方面入手，构建完善的高校计算机网络安全技术：3.2.1做好计算机网络防火墙技术，防火墙是实现计算机外部网络与内部网络隔开的技术手段，通过防火墙可以有效阻止不明外部网络的入侵，是拦截黑客入侵的第一道大门，因此高校一定要完善防火墙技术，高校网络建设要采取优秀的防火墙软件，防火墙在选购时一定要符合当前高校具体的网络建设情况。3.2.2加强计算机网络的加密技术。首先，要加强传输过程中的数据加密技术，传输过程中的数据加密主要为有线加密和端端加密；其次，数据储存的加密。数据储存加密主要包括：密文储存和存取控制，密文储存是通过加密算法转换、附加密码等形式实现，存取控制就是对用户的信息进行审查与控制，防止不合法用户存取数据和合法用户不能存取数据。3.3安装防杀病毒软件高校计算机网络安全的有效防护措施就是在计算机系统中按照杀毒软件，通过杀毒软件可以及时的将计算机网络中的病毒清理掉，避免病毒的侵犯，因为市场中的杀毒软件一般都具有分析、扫面、杀毒、优化等功能，如果在网络运行过程中，出现了病毒，杀毒软件都会做出相应的警告，并且删除相应的病毒。因此高校要在其校园网络的中心主机中安装适合高校网络运行的杀毒软件，通过主机的杀毒软件对高校计算机网络进行统一的管理，杀毒软件在安装以后，要采取定期与不定期的方式对计算机网络进行杀毒处理，避免因为病毒侵犯导致网络被破坏。4结论总体上来看，现阶段我国高校信息化建设已经取得了一定的成果，从很大程度上方便了师生的工作与学习，提高了教学水平。但是与此同时，网络安全也是不容忽视的一大课题，如果不加以重视和防范，势必会造成严重的损失。因此，首先要提高师生安全意识，同时也要做好技术防范措施，从多个方位以及角度来做好安全措施，适当增加安全管理方面的投入，提高相关管理人员的技术水平，这样才能从根本上保证高校网络的安全性。参考文献[1]于继江.高校计算机网络安全问题及其防护措施的研究[J].商场现代化,2011(18):4.[2]乔冠禹.浅析计算机通信网络安全问题及防护措施[J].自动化与仪器仪表,2016(9):148-149.[3]庄海,黎道武,何玮.浅析计算机网络安全及其防护策略[J].计算机光盘软件与应用,2011(14):134-134.[4]赵真.浅析计算机网络的安全问题及防护策略[J].上海工程技术大学教育研究,2010(3):9-11.[5]周新秋.浅析高校网络系统的信息安全与防范措施[J].信息安全与通信保密,2007(2):103-104.[6]陈坚.高校计算机网络安全问题及其防护措施[J].电脑编程技巧与维护
微机原理课程设计 太阳能热水器控制 8086
J I A N G S U
U N I V E R S I T Y
微机系统与接口技术课程设计说明书
题 目： 太阳能热水器的数显控制
学院名称： 机械工程学院
专业班级： 测控1401
姓名学号：
指导教师：
2016 年 12 月
目录
引言................................................................................................................................ 1
一、 结构设计.............................................................................................................. 1
1.1温度传感器 ...................................................................................................... 1
1.1.1 DS18B20数字温度传感器................................................................... 1
1.1.2 AD590温度传感器............................................................................... 2
1.2水位传感器 ...................................................................................................... 3

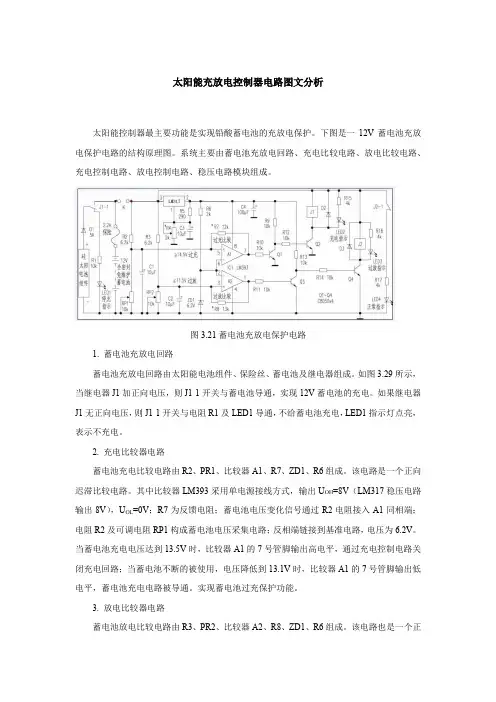

太阳能充放电控制器电路图文分析
太阳能充放电控制器电路图文分析
太阳能控制器最主要功能是实现铅酸蓄电池的充放电保护。下图是一12V蓄电池充放电保护电路的结构原理图。系统主要由蓄电池充放电回路、充电比较电路、放电比较电路、充电控制电路、放电控制电路、稳压电路模块组成。
图3.21蓄电池充放电保护电路
1. 蓄电池充放电回路
蓄电池充放电回路由太阳能电池组件、保险丝、蓄电池及继电器组成。如图3.29所示，当继电器J1加正向电压，则J1-1开关与蓄电池导通，实现12V蓄电池的充电。如果继电器J1无正向电压，则J1-1开关与电阻R1及LED1导通，不给蓄电池充电，LED1指示灯点亮，表示不充电。
2. 充电比较器电路
蓄电池充电比较电路由R2、PR1、比较器A1、R7、ZD1、R6组成。该电路是一个正向迟滞比较电路。其中比较器LM393采用单电源接线方式，输出UOH=8V（LM317稳压电路输出8V），UOL=0V；R7为反馈电阻；蓄电池电压变化信号通过R2电阻接入A1同相端；电阻R2及可调电阻RP1构成蓄电池电压采集电路；反相端链接到基准电路，电压为6.2V。当蓄电池充电电压达到13.5V时，比较器A1的7号管脚输出高电平，通过充电控制电路关闭充电回路；当蓄电池不断的被使用，电压降低到13.1V时，比较器A1的7号管脚输出低电平，蓄电池充电电路被导通。实现蓄电池过充保护功能。
3. 放电比较器电路
蓄电池放电比较电路由R3、PR2、比较器A2、R8、ZD1、R6组成。该电路也是一个正向迟滞比较电路。R8为比较电路的反馈电阻；蓄电池电压变化信号通过R3电阻接入A2同相端；电阻R2及可调电阻RP1构成蓄电池电压采集电路；反相端链接到基准电路，电压为6.2V。当蓄电池通过放电后，电压降低到10.8V时，比较器A2的1号管脚输出低电平，通过放电控制电路关闭放电回路（断开J2-1开关）；当蓄电池电压上升到12.1V时，比较器A2的1号管脚输出高电平，通过放电控制电路导通放电回路（闭合J2-1开关），表示蓄电池可以放电。实现蓄电池过放保护功能。
太阳能路灯控制器的设计
太阳能路灯以太阳光为能源,白天充电、晚上使用,无需铺设复杂、昂贵的管线,可任意调整灯具的布局,安全节能无污染,充电及开/关过程采用光控自动控制,无需人工操作,工作稳定可靠,节省电费,免维护,太阳能路灯的实用性已充分得到人们的认可。本文介绍的基于单片机的太阳能路灯控制器的设计,对12V和24V蓄电池可以自动识别,能实现对蓄电池的科学管理,能指示蓄电池过压、欠压等运行状态,具有两路负载输出,每路负载额定电流可以达到5A,两路负载可以随意设置为同时点亮、分时点亮,单独定时等工作模式,同时对负载的过流、短路具有保护功能;具有较高的自动化和智能化程度。
硬件电路组成及工作原理系统硬件结构框图太阳能路灯智能控制器以STC12C5410AD单片机为核心,外围电路主要由电压采集电路、负载输出控制与检测电路、LED显示电路及键盘电路等几部分组成的,结构框图如图1所示。电压采集电路包括:太阳能电池板和蓄电池电压采集,用于太阳光线强弱的识别以及蓄电池电压的获取。单片机的P3口的两位作为键盘输入口,用于工作模式等参数的设置。
下面详细介绍系统中STC12C5410AD、电压采集与电池管理、负载输出控制与检测电路的设计与实现。
STC12C5410AD单片机STC12C5410AD是STC12系列的单片机,采用RISC型CPU内核,兼容普通8051指令集,而且还有新的特点:片内含有Flash程序存储器10k,Data Flash数据存储器2k,RAM数据存储器512字节,同时内部还有看门狗(WDT);片内集成MAX810专用复位电路,集成了8通道10位分辨率的ADC以及4通道的PWM;具有可编程的8级中断源4种优先级,具有系统可编程(ISP)和应用可编程(IAP)等特点,片内资源丰富、集成度高、使用方便。STC12C5410AD对系统的工作进行实施调度,实现外部输入参数的设置、对蓄电池及负载进行管理,工作状态的指示等。为充分使用片内资源,本文所设置的参数写入Data
伏科太阳能充放电控制器
伏科太阳能充放电控制器
———————————————————————————————— 作者:
———————————————————————————————— 日期：
公司简介
作为一家德国独资企业，伏科集团是非并网电力系统太阳能产品部件全球最大供应商之一,从事设计、开发及制造各类型适合全球太阳能市场产品。
伏科致力于促进非并网电力系统的有效应用，提供高质量,高可靠性以及低成本的能源存储技术及系统部件。
伏科集团的分支机构遍布世界6大洲,其中包括3个生产基地和1４个办事机构,建立了遍布全球范围的销售网络。
发展历史
伏科集团的历史可以追溯到20世纪80年代中期。德国乌尔姆市应用科技大学的工程师们研究开发了太阳能充电控制器新技术,从而大大增强了非并网电力系统的整体效率。
从199１年开始,这种高端技术应用于太阳能充电控制器系列产品中。
20０0年底，在德国乌尔姆应用科技大学和德国乌尔姆市及斯图加特市太阳能源及氢能源研究中心工程师们的努力下,成立了伏科集团。自此,伏科集团集非并网电力系统太阳能产品部件研发、生产、销售于一身,快速发展壮大起来。
技术背景
伏科产品的研发重点在于解决独立供电系统的能量储存问题。目标是通过优化能量的生产、存储和消耗实现系统高效率、高可靠性和低成本。
伏科集团拥有经验丰富的工程师和高素质的合作团队,并且与德国乌尔姆应用科技大学等研究机构有多年的技术交流与合作。因此,伏科产品始终代表了先进的技术水平。
产品介绍
伏科为可再生能源非并网电力系统生产各种尖端科技部件。提供优质产品的同时，也为客户提供必要的技术保障和支持。
伏科产品分为6大类：系统管理器， 充放电控制器, 直流节能灯, 系统附件, 直流应用产品 以及发电设备. 选择适合您的伏科产品，请参见 应用案例．
技术品质
伏科致力于开发和生产严格符合高品质，高创新和高技术要求的产品。我们优秀的研发队伍为达到这个目标,不断提高创新新技术,极大地提高了电池寿命，改善了太阳能系统的应用效率。
基于单片机的太阳能热水器智能控制器设计
设计一个基于单片机的太阳能热水器智能控制器是一项非常有意义的工程项目。通过这个设计，我们可以实现对太阳能热水器系统的智能监测和控制，提高系统的效率和可靠性。下面将详细介绍这一设计的原理、结构、功能和实施步骤。
一、设计原理
基于单片机的太阳能热水器智能控制器的核心原理是通过传感器采集环境温度、水箱温度、太阳能辐射等数据，并通过单片机进行数据处理、控制算法运算，最终实现对太阳能热水器系统的自动控制。
二、系统结构
1. 传感器模块
包括环境温度传感器、水箱温度传感器、太阳能辐射传感器等，用于采集相关参数数据。
2. 控制模块
采用单片机作为控制核心，通过编程实现对传感器数据的采集、处理和控制策略的执行。
3. 显示模块 一般采用液晶显示屏或数码管显示太阳能热水器的工作状态、温度等信息。
4. 执行模块
通过继电器或驱动电路控制太阳能热水器系统中的循环泵、电加热器等设备的开关。
三、功能设计
1. 环境监测：实时监测环境温度和太阳光照强度，以便调整系统工作状态。
2. 温度控制：根据水箱温度和环境温度，控制循环泵和电加热器的运行，保证水温在合适范围内。
3. 节能优化：根据太阳能辐射情况，合理利用太阳能资源，减少电加热器的使用，节约能源。
4. 故障检测：监测系统运行状态，及时发现故障并报警，保障系统安全稳定运行。
四、实施步骤
1. 传感器接入：将环境温度传感器、水箱温度传感器、太阳能辐射传感器等传感器连接至单片机的模拟输入引脚。
2. 程序设计：编写单片机程序，包括数据采集、控制算法、显示控制等功能的实现。
3. 硬件连接：根据设计需求，将单片机、传感器、显示模块、执行模块等连接至一块PCB板上。
4. 调试测试：将控制器连接至太阳能热水器系统，进行系统调试和测试，验证控制器的功能和稳定性。
5. 性能优化：根据测试结果对控制算法进行优化，提高控制器的响应速度和稳定性。
通过以上设计和实施步骤，我们可以完成一个基于单片机的太阳能热水器智能控制器的设计。这样的设计可以有效提高太阳能热水器系统的工作效率，降低能耗，提升系统的智能化水平，具有重要的实用价值和推广意义。
