第5章：衍射光学元件优化设计
SA算法从理论上讲，是一种全局优化算法，但真正实现是不可 能的，需在每个温度迭代无穷次以达到平稳分布。从应用角度 看，在可接受的时间里得到满足要求的解，无法保证能得到全 局最优解，但它能跳出局部最优点。
♦ GA(Genetic Algorithm)算法
遗传算法是一种基于自然选择原理和自然遗传机制的 搜索(寻优) 算法，它是模拟自然界中的生命进化机制。
(4) 交叉。把两个不同位串上的有用段组合在一起， 交叉的位置随机确定，发生概率为0.6 到1.0 之间。
(5) 变异。辅助算子。作用在位串上，以较小的概率 随机改变位串上的任一位(即相应位上的0 变为1，或1 变为0)，变异的位置随机确定。概率值一般取0.001到 0.01之间。
(6) 达到设定的迭代次数或收敛指标时停止,否则转回 到(2)。
5.2.3 混合优化算法
全局搜索算法 • 跳出局部极值点，获得全局最优解 • 优化效率低
局部搜索算法 • 不能跳出局部极值点，优化结果不够好 • 优化效率高
♦ GLUSA(Global/local united searching algorithm)
5.3 精细化设计
优化
数值解
离散化
方法1：通过降低光源相干性来抑制噪声，采用非相干 激光光源，或LED、超辐射发光二极管等光源。
Output modification should be sufficiently adiabatic, then no 2π-line discontinuities will be introduced.
κ should be small enough to ensure the output modification is sufficiently adiabatic.
输入面
输出面
透镜
设计性能差
(a) j=1
(b) j=2
(c) j=J
振幅限制条件随循环次数j的增加而严格示意
第j步补零区域振幅αJ>0
二维仿真结果
优化过程中的Kj、αj和RMSEF，j
Ij 的二维分布
三次循环中所有RMSEF，k的变化情况
I1
I2
I3
根据优化出的相位分布，输出面采样加密4倍后的计算结果
遗传算法包含三个基本算子： (1) 繁殖； (2) 交叉； (3) 变异。
遗传算法实现
(1) 随机产生一组初始种群(n个，n=40~300)：解群。
(2) 计算解群中每个解(位串)相应的目标函数值(适值) 及选择率(每个位串的适值占解群适值的百分数)。
(3) 在计算的各个位串的适值中，选出适值较大的n 个 位串，构成配对集，这个过程称为选择。或者每次从 解群中随机选出两个位串，将适值大的位串加入配对 集。重复此过程，直至配对集中包含n 个位串为止， 这是两两竞争方法。
5.1.1.4 其他改进算法 • 输入输出算法 Input-output algorithm
• 自适应加法算法 Adaptive-additive algorithm • 自适应乘法算法 Adaptive-multiplicative algorithm • 自适应正则化算法 Adaptive-regularization algorithm
针对GS算法提出的改 进算法也适用于改进 YG算法。
YG 算法的改进算法设计结果
η=93.6% rms =0.2%
YG算法除光束整形外，还能实现诸多功能。
偏振解复用
波长解复用
长焦深
GS算法不能实现或很难实现！
5.2 搜索算法
优化算法 算法流程
输入 迭代算法 输出
搜索算法 优化策略
输入 输出
全局搜索
二维实验结果
实验光路图 相位分布
实验结果 GS算法的实验结果
5.4 空间频谱性能评价
由离散点确定的离散性能，不可信！ 如何可信地评价性能? 空间频谱分析方法
§3.8 性能评价
假设相位对称分布
• 重新定义衍射光学光束整形器件的性能
连续定义
离散定义
光束匀滑区域 总光强值
光强均值 效率
均方根误差
精细化设计 离散采样：η=94.1% rms=7.6% 空间频谱：η=92.7% rms=7.5%
难以解析求解，转化成优化问题。
离散化处理
一维情形、入射波前为理想平面波、系统为傅里叶变换系统 多台阶衍射光学器件：
口径为D，等分为N相位单元 矩形函数： 透过率函数：
傅里叶变换系统
输出光强分布： sinc函数： 采样间隔选为
FFT
输出面理想分布： d
矩形区域内，采样点数目： 理想输出：
光能利用率： 顶部不均匀性：
5.1.2 YG(杨-顾)算法
GS算法及其改进算法局限于处理傅里叶变换系统
实际光学系统，非傅里叶变换形式 非幺正变换系统(像差、光阑的存在等) 对多个输出面、多个波长等提出要求
GS算法难以奏效！
中科院物理所杨国桢、顾本源等应用光学一般变换理 论，提出了幺正变换系统中振幅/相位恢复问题的一般 描述方法，通过严格数学推导，给出了一组确定振幅/ 相位分布的联立方程组；并将之推广到非幺正变换系 统。基于联立方程组的迭代算法，原则上可解决任意 线性变换系统中的振幅/相位恢复问题。
光束整形、光束准直、光互连等
优化
优化算法 算法流程
输入 迭代算法 输出
搜索算法 优化策略
输入 输出
全局搜索
局部搜索
模拟退火 遗传算法
最速下降法 爬山法 共轭梯度法
GS 算法, YG算法及其改进算法
衍射光学光束整形系统 将光束调整为在输出面上所需要的形状
G: 描述输出面与输入面光场分布关系的积分变换
已知条件： 系统积分变换G 入射光波A(x,y) 输出面光场复振幅分布E2_ideal(ξ,η)或光强分布Iideal(ξ, η)
求解？ 衍射光学器件的透过率函数t(x,y) 调制入射光波，经G变换后，实现E2_ideal(ξ,η)或Iideal(ξ, η)
? E2_ideal(ξ,η)
?!
最大的问题：无法保证t(x,y)是一个纯相位函数！
需求：Iideal(ξ, η)
E2_ideal(ξ,η)的相位可不受限制
?!
如何求解α(ξ, η)，保证t(x,y)是一个纯相位函数？ 死循环！
传统设计 η=96.1% rms=3.3%
η=82.8% rms=68.6%
空间滤波处理 谱
滤波
ICF中，热传导等物理效应，能抹平光强分布中的高 频分量，改善顶部均匀性。
低通滤波(振幅型)
空间周期10μm对应的m: λ=1.053μm、f=600mm、D=100mm，N=256 低频滤波后，振幅谱为：
光学设计
谭峭峰 tanqf@
清华大学 精密仪器系 光电工程研究所
第五章 衍射光学元件优化设计
波前变换法设计：
菲涅耳波带透镜、光束整形器件
解析法设计：
分束比为3的Dammann光栅分束器 两台阶Talbot光栅阵列照明器
只有很少的几种特殊情况能进行解析求解
衍射光学元件能实现的特殊光学功能：
G: 描述输出面与输入面光场分布关系的积分变换
从泛函分析的角度考虑， 、 可看成平方可 积函数空间L2中的点或元素，积分变换G是平方可积 函数空间L2中点到点的映射或是函数空间L2中的一个 线性变换。
积分变换G可用无限维矩阵
表示。
幺正变换： 非幺正变换：
“+”表示取厄密共轭运算(转置复共轭)
一维情形： 输入面采样数目N1 输出面N2
求D的最小值 变分(微分)
*表示取共轭
设计参数：入射波长λ=1.053μm 器件口径D=100mm 透镜焦距f=800mm 输出焦斑大小d=210μm
YG算法流程
η=98.2% rms =21.1%
η=98.6% rms =17.7%
对于傅里叶变换系统的光束整形， YG算法就退化为GS算法。
缺点相同：存在位相突变点 设计性能不够好！
Step 1
Step 4
Step 2
Step 3 GS 算法流程图
相位混合算法（Phase mixture algorithm）
相位混合前 相位混合后
a+b=1
a=0.9 b=0.1
η=97.4% rms =19.9%
获得连续相位分布，与初值有关
5.1.1.3 绝热迭代，获得二维连续分布相位
• The initial phase should be chosen to be smoothly varying. • The output should be modified slightly during each iteration cycle.
5.1迭代算法
5.1.1GS(Gerchberg-Saxton )算法
(最早的实用算法， 1971年)
Step 1
Step 4
Step 2
Step 3 GS 算法流程图
设计参数：入射波长λ=1.053μm 器件口径D=100mm 透镜焦距f=800mm 输出焦斑大小d=210μm
N如何选取？
η=98.6% rms =17.7%
缺点：
• 存在包含相位突变点 • 设计性能不尽如人意
Step 1
Step 4
Step 2
Step 3 GS 算法流程图
5.1.1.1 调整 Step 2，改善设计性能
每次以理想输出替换输出面光场振幅分布
改进算法设计结果 提高收敛速度，基本克服易陷于局部极值点这一缺陷。
5.1.1.2 调整 Step 4，减小位相突变点
GS algorithm
Adiabatic modification

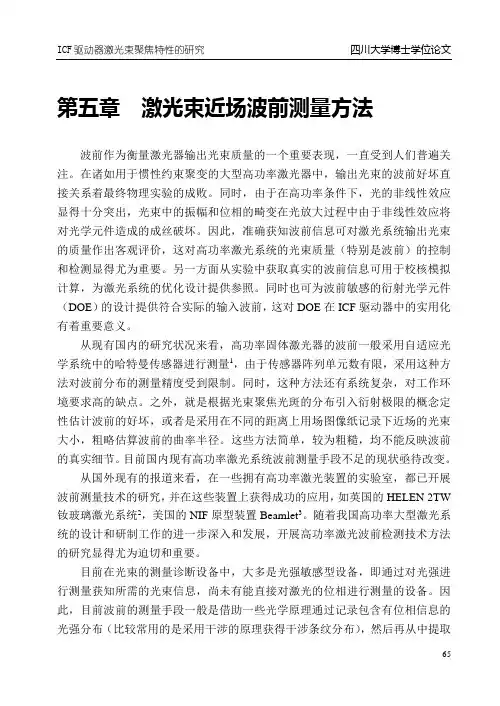

5第五章：激光近场波前测量方法
第五章激光束近场波前测量方法波前作为衡量激光器输出光束质量的一个重要表现，一直受到人们普遍关注。
在诸如用于惯性约束聚变的大型高功率激光器中，输出光束的波前好坏直接关系着最终物理实验的成败。
同时，由于在高功率条件下，光的非线性效应显得十分突出，光束中的振幅和位相的畸变在光放大过程中由于非线性效应将对光学元件造成的成丝破坏。
因此，准确获知波前信息可对激光系统输出光束的质量作出客观评价，这对高功率激光系统的光束质量（特别是波前）的控制和检测显得尤为重要。
另一方面从实验中获取真实的波前信息可用于校核模拟计算，为激光系统的优化设计提供参照。
同时也可为波前敏感的衍射光学元件（DOE）的设计提供符合实际的输入波前，这对DOE在ICF驱动器中的实用化有着重要意义。
从现有国内的研究状况来看，高功率固体激光器的波前一般采用自适应光学系统中的哈特曼传感器进行测量1，由于传感器阵列单元数有限，采用这种方法对波前分布的测量精度受到限制。
同时，这种方法还有系统复杂，对工作环境要求高的缺点。
之外，就是根据光束聚焦光斑的分布引入衍射极限的概念定性估计波前的好坏，或者是采用在不同的距离上用场图像纸记录下近场的光束大小，粗略估算波前的曲率半径。
这些方法简单，较为粗糙，均不能反映波前的真实细节。
目前国内现有高功率激光系统波前测量手段不足的现状亟待改变。
从国外现有的报道来看，在一些拥有高功率激光装置的实验室，都已开展波前测量技术的研究，并在这些装置上获得成功的应用，如英国的HELEN 2TW 钕玻璃激光系统2，美国的NIF原型装置Beamlet3。
随着我国高功率大型激光系统的设计和研制工作的进一步深入和发展，开展高功率激光波前检测技术方法的研究显得尤为迫切和重要。
目前在光束的测量诊断设备中，大多是光强敏感型设备，即通过对光强进行测量获知所需的光束信息，尚未有能直接对激光的位相进行测量的设备。
因此，目前波前的测量手段一般是借助一些光学原理通过记录包含有位相信息的光强分布（比较常用的是采用干涉的原理获得干涉条纹分布），然后再从中提取出激光的波前信息（通过对干涉条纹的判读获得波前信息）。

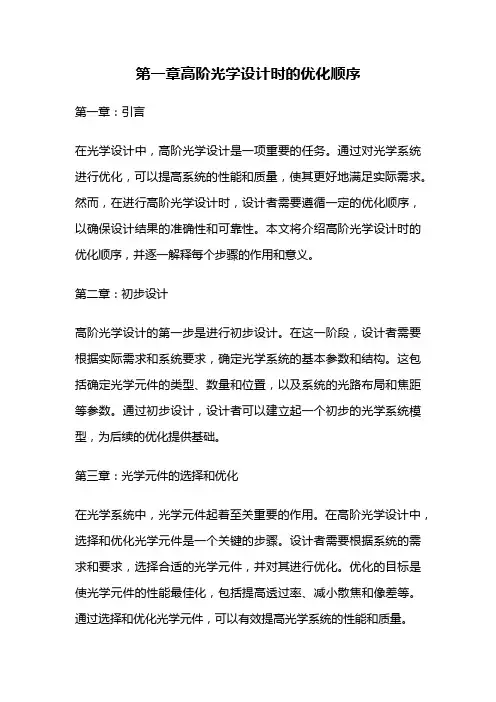

第一章高阶光学设计时的优化顺序
