定向钻穿越施工中卵砾石层的处理
１４ ２０１０年８月
定向钻穿越施工中卵砾石层的处理
葛松戴兴凯时国伟
（中国石油管道局穿越公司，河北廊坊）
摘 要：随着水平定向钻穿越施工技术的不断发展，卵砾石层穿越已不在是水平定向钻穿越难以逾越 的禁区，如何在穿越施工中更好的隔离卵砾石层已成为定向钻穿越行业内的热点话题。现以涩宁兰输气管 道复线工程河咀湟水河穿越工程为例，浅谈水平定向钻穿越施工中卵砾石层的隔离处理措施。 关键词：定向钻、卵砾石、正向洗孔、大高差
随着管道建设线路的不断优化，环境保护和水
土保持力度的不断加大，传统的开挖方式越来越不
适应现代化建设的。导求，而水平定向钻非开挖施工
技术作为一种新型的地下管道施工技术，最近十年
中在我国得到了迅猛的发展，非开挖领域的不断拓
展也使得非开挖技术不断发展，同时也带来了更多
的难题需要攻克，其中，卵砾石层隔离就是定向钻
穿越施工的一大难题。一般卵砾石层分布在定向钻
穿越曲线的一端或两端（目前还没有在中间段穿越
卵砾石施工的案例），处理方法主要有土体改良、夯
套管隔离、顶管隔离、大开挖隔离这四种施工方法。
下面我以涩宁兰输气管道复线工程河咀湟水河穿
越施工为例，浅谈一下大开挖隔离卵砾石。
１工程概况
本工程设计为水平定向钻穿越工程，水平穿越
长度４６８．７ｍ，入土角１２。，出土角８。，入土侧地面
标高比出土侧地面标高高１３ｍ，定向钻穿越为一孔
双拖两条管线，主管线为（Ｉ）６６０×１１．９ｍｍ，光缆套
管为 ｌ１４ ｘ４．５ｒａｍ，穿越最低点管底标高距河床
最低处标高差８．４ｍ。 层中卵石含量约在７０％，飘石含量约在１０％，卵石
粒径多在４—１０ｅｒａ之间，少量达１４ｃｍ以上。漂石粒
径多在３０ｅｒａ左右。卵石、漂石之间多充填中、细砂
和圆砾，约占２０％。泥岩主要是强风化和中风化两
种，其中强风化泥岩局部呈土状，风化裂隙发育，泥
质结构，岩芯采取率小于３０％，利用ＲＱＤ判断岩石
质量属于极差的。中风化泥岩泥质结构，矿物成分
主要为粘土矿物、石英等，岩芯以柱状为主，岩芯采
取率一般在７０％ ８５％问，利用ＲＱＯ判断岩石质
量属于较好的，如表１所示。
表１ 岩石物理力学性质统计表
岩性 统计项目 单轴极限抗压强度（ＭＰａ】（天然）
最大值 １４．７
最小值 ０．８５ 泥岩 平均值 ５．７４
变异系数 Ｏ．１３３
定向钻在两岸出、人土点附近穿越卵石层，施
工前需将卵石进行大开挖隔离处理，其中人土端开
挖深度约５ｍ，出土端开挖约７ｍ。
２工程地质情况 ３施工中采用的主要技术措施
穿越断面揭示的地层岩性主要为第四系冲洪
积卵石、粉土，以及下伏基岩白垩系（Ｋ１）泥岩。卵石 ３．１施工准备
本工程在人出土侧各需挖一个深５ｍ和７ｍ的
作者简介：葛松：中石油管道局穿越公司（地址：河北省廊坊市经济技术开发区金源东道１６号穿越公司邮编：０６５００１）。 戴兴凯：中石油管道局管道一公司；时国伟：中石油管道北京输油气分公司。
第３期 葛松：定向钻穿越施工中卵砾石层的处理 １５
图１施工现场
施工作业坑，基坑采用放坡开挖的方式，坡度比为
１：１，在基坑最深处挖出一个施工作业平台，长×宽
＝２０ｍ ｘ １０ｍ，在基坑两侧及前面用砂袋护坡隔离卵
石，开挖时卵石的堆放应距坑边不少于２ｍ，在入土
侧基坑作业平台上挖一个３０ｅｍ的台阶以方便钻头
人土。基坑内采用水泵连续排水，以方便施工和避
免积水造成基坑塌方，如图１所示。
３＿２导向孔施工
本次施工采用德国海瑞克ＨＫ一１００Ｃ钻机，控
向系统采用ｔｅｎｓｏｒ公司生产的ＭＧＳ有线控向系统，
为确保钻头在出土侧基坑指定位置出土，在地面上
需布置人工磁场对钻头位置进行校验。人工磁场的
拐点桩需用全站仪进行测量，测量至少要两边以
上，以确保拐点桩数据的准确，拐点桩之间的磁场
线应抻紧拉直，直流电源应能提供足够、稳定的电
流。
卵砾石层隔离后，穿越剩余地层均为泥岩层，
导向孔钻进需使用泥浆马达，在使用泥浆马达钻进
的过程中，探头传递回来的数据具有一定的滞后
行，要求在钻进时应时刻注意地层变化及时调整钻
进方法，以确保钻进曲线的平滑。施工中使用６３７
岩石钻头，Ｓ一１３５钻杆，泥浆排量控制在１．１～
１．３ｍ３／ｍｉｎ，泥浆压力在２～５ＭＰａ，由于是泥岩地层， 泥浆粘度在５０ｓ左右，返出的泥浆用泵及时抽出排
净，保证基坑清洁避免泥浆循环将卵石带人洞内。
３．３预扩孔
穿越出两侧开挖的卵砾石层外，其余均为泥岩
层，地层差别不大，并且岩石硬度较低，本次扩孔采
用一次性岩石扩孔器进行四级扩孔，分别为２０ 、
２６”、３２ 和３８”。由于人出土点本身有１３ｍ的高
差，加之开挖造成的２ｍ高差，导致两侧实际存在
１５ｍ的高差，这就造成人土侧约有７２ｍ的孔洞内没
有泥浆，这给施工造成了很大的难度，也增加了施
工的风险性。
施工中出２Ｏ”扩孔一次扩出外，其他三级扩孔
均在距人土侧１５０～２００ｍ位置处扭矩增大，扩孔速
度十分缓慢，无法正常扩孔，鉴于这种情况，采用在
人土侧安装一个小级别桶式扩孔器进行正向洗孔，
使孔内通畅，减少孔内钻屑堆积，顺利完成剩余三
级扩孔。扩孔中由于泥浆均由出土侧返出，为避免
钻屑在出土侧洞口附近堆积，在出土侧利用污水泵
及时将返出的泥浆和携带的钻屑清理干净。
扩孔完成后，用３６”桶式扩孔器进行洗孔，保
证孔内通畅，钻屑携带干净。
３。４管线回拖
回拖前，将管线前１００ｍ摆放至穿越中心线位
置上，保证管线入洞不产生夹角，减小回拖拉力。回
拖管线受场地条件限制无发挖发送沟，回拖管线只
能采用垫土堆的方式进行回拖，为保护管线防腐层
和减小回拖阻力，施工人员在土堆上垫草袋、涂黄
油，由于措施得当，仅用６ｈ就完成管线的回拖。
本次大开挖垫沙袋隔离卵砾石层施工，隔离效
果良好，施工成本低，为以后的浅层卵砾石隔离施
工积累了一定的施工经验；同时对大高差岩石穿越
的扩孔施工也积累了宝贵的施工经验。

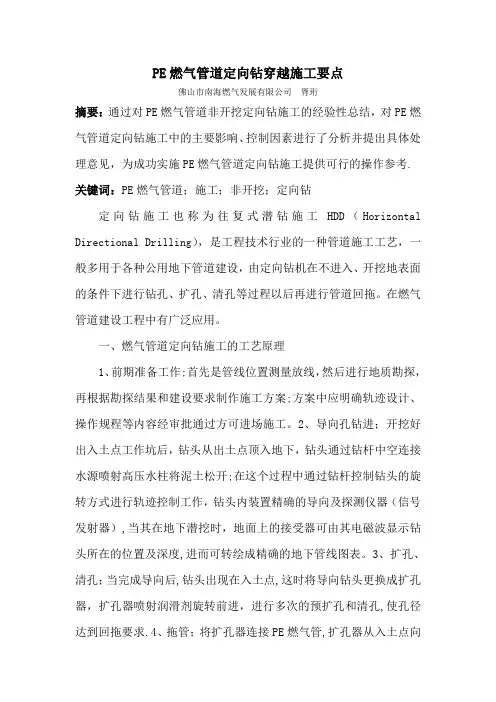

PE燃气管道定向钻穿越施工要点[胥珩]
![PE燃气管道定向钻穿越施工要点[胥珩]](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/7c80effc6edb6f1afe001fa5.webp)
PE燃气管道定向钻穿越施工要点
佛山市南海燃气发展有限公司 胥珩
摘要：通过对PE燃气管道非开挖定向钻施工的经验性总结，对PE燃气管道定向钻施工中的主要影响、控制因素进行了分析并提出具体处理意见，为成功实施PE燃气管道定向钻施工提供可行的操作参考.
关键词：PE燃气管道；施工；非开挖；定向钻
定向钻施工也称为往复式潜钻施工HDD（Horizontal
Directional Drilling），是工程技术行业的一种管道施工工艺，一般多用于各种公用地下管道建设，由定向钻机在不进入、开挖地表面的条件下进行钻孔、扩孔、清孔等过程以后再进行管道回拖。在燃气管道建设工程中有广泛应用。
一、燃气管道定向钻施工的工艺原理
1、前期准备工作;首先是管线位置测量放线，然后进行地质勘探，再根据勘探结果和建设要求制作施工方案;方案中应明确轨迹设计、操作规程等内容经审批通过方可进场施工。2、导向孔钻进；开挖好出入土点工作坑后，钻头从出土点顶入地下，钻头通过钻杆中空连接水源喷射高压水柱将泥土松开;在这个过程中通过钻杆控制钻头的旋转方式进行轨迹控制工作，钻头内装置精确的导向及探测仪器（信号发射器）,当其在地下潜挖时，地面上的接受器可由其电磁波显示钻头所在的位置及深度,进而可转绘成精确的地下管线图表。3、扩孔、清孔；当完成导向后,钻头出现在入土点,这时将导向钻头更换成扩孔器，扩孔器喷射润滑剂旋转前进，进行多次的预扩孔和清孔,使孔径达到回拖要求.4、拖管；将扩孔器连接PE燃气管,扩孔器从入土点向出土点喷射润滑剂旋转前进,燃气管随之拖行最终出土；采用无污染的天然粘土细粉作为润滑剂,混合在水柱中喷入土壤,不但可稳固孔道壁且有润滑作用,将拖管时的摩擦力降至最低，日后泥浆形成一圈干燥的粘土裹覆管线.
二、燃气管道定向钻施工的选用条件
燃气管道定向钻施工的优点有：1、施工条件适应性强；适用于穿越铁路、公路、河流、其他障碍等不便于进行开挖地表面的施工条件；2、环保;对管道穿越周围的环境、设施、生产生活、交通等方面影响破坏小，可减少因开挖施工造成地面塌方下陷及房屋龟裂；3、维护安全性高;所需开挖空间少，安全防护隐患少、维护容易；4、经济性强；对比开挖、维护、修复造价较高的情况，其施工费用明确可控；5、采用机械化施工，工期较短。

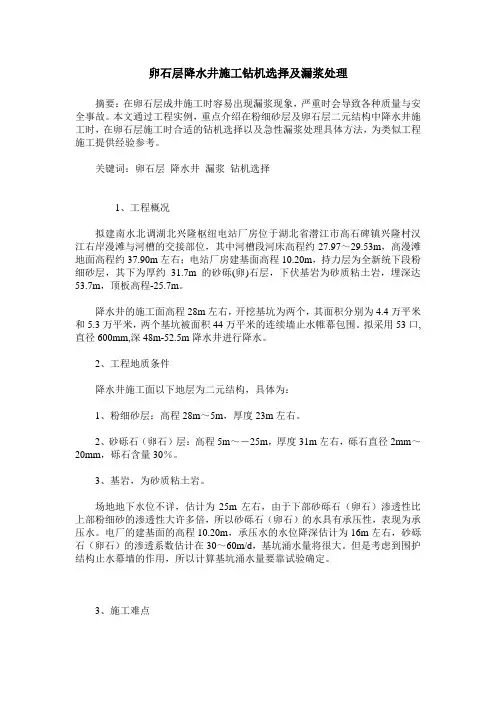

卵石层降水井施工钻机选择及漏浆处理
卵石层降水井施工钻机选择及漏浆处理
摘要：在卵石层成井施工时容易出现漏浆现象，严重时会导致各种质量与安全事故。本文通过工程实例，重点介绍在粉细砂层及卵石层二元结构中降水井施工时，在卵石层施工时合适的钻机选择以及急性漏浆处理具体方法，为类似工程施工提供经验参考。
关键词：卵石层 降水井 漏浆 钻机选择
1、工程概况
拟建南水北调湖北兴隆枢纽电站厂房位于湖北省潜江市高石碑镇兴隆村汉江右岸漫滩与河槽的交接部位，其中河槽段河床高程约27.97～29.53m，高漫滩地面高程约37.90m左右；电站厂房建基面高程10.20m，持力层为全新统下段粉细砂层，其下为厚约31.7m的砂砾(卵)石层，下伏基岩为砂质粘土岩，埋深达53.7m，顶板高程-25.7m。
降水井的施工面高程28m左右，开挖基坑为两个，其面积分别为4.4万平米和5.3万平米，两个基坑被面积44万平米的连续墙止水帷幕包围。拟采用53口,直径600mm,深48m-52.5m降水井进行降水。
2、工程地质条件
降水井施工面以下地层为二元结构，具体为：
1、粉细砂层：高程28m～5m，厚度23m左右。
2、砂砾石（卵石）层：高程5m～－25m，厚度31m左右，砾石直径2mm～20mm，砾石含量30％。
3、基岩，为砂质粘土岩。
场地地下水位不详，估计为25m左右，由于下部砂砾石（卵石）渗透性比上部粉细砂的渗透性大许多倍，所以砂砾石（卵石）的水具有承压性，表现为承压水。电厂的建基面的高程10.20m，承压水的水位降深估计为16m左右，砂砾石（卵石）的渗透系数估计在30～60m/d，基坑涌水量将很大。但是考虑到围护结构止水幕墙的作用，所以计算基坑涌水量要靠试验确定。
3、施工难点
为砂砾石（卵石）地层的成孔问题，因为巨厚的砂砾石（卵石）层，没有粘性土造浆地层，表现为漏浆造成的坍塌和卵砾石沉淀。
4、施工工艺及钻机的选择
为保证成井质量，针对该地层，选用了以下二种施工工艺：
穿越(卵)砾石等粗颗粒层的开口型预应力管桩的应用探讨
第４期总第１７０期 ２０１０年７月 浙江水利科技 Ｚｈｅｊｉａｎｇ Ｈｙｄｒｏｔｅｃｈｎ￣ｃｓ Ｎｏ．４ Ｔｏｔａｌ Ｎｏ．１７０ Ｊｕｌｙ ２０１０
穿越（卵）砾石等粗颗粒层的开口型预应力管桩的应用探讨
杨虎
（浙江省第一水电建设集团有限公司，浙江杭州 ３１００５１）
摘 要：以某工程实践为例，结合其它工程的施工经验和有关规范要求，从场地工程地质条件、桩身构造
和施工工艺等方面对开口型先张法钢筋混凝土预应力管桩在穿越（卯）砾石等粗颗粒层场地中的应用进行了
探讨。
关键词：开口预应力管桩；（卵）砾石层；桩身构造；基桩施工 中图分类号：ＴＶ４７３．１ 文献标识码：Ｂ 文章编号：１００８—７０１Ｘ（２０１０）０４－０１０５—０３
１问题的提出
随着工程经验的积累和成桩工艺的不断改进和提高，
为适应各种工程环境和复杂的地基条件，尤其是软土地基，
对原来应用不广的一些桩基类型在实际应用中逐渐广泛起
来，并取得了较理想的效果。开口型预应力管桩就是其中 之一。 高速离心成型的预应力管桩具自重轻、轴心抗压强度
高、桩身抗弯性能好等特点；由于是工厂化生产，质量易
保证，产品选择余地大，且在施工时可随用随运、占用场
地小；对需大面积打桩的工程，由于预应力管桩的沉桩设
备及工序简单，工效高，无泥浆污染，而且沉桩质量检测
方便，在桩数较多的情况下，可抵消其造价较高的缺点，
尤其对那些工期较紧的桩基工程，其经济及社会效益更为 明显。基于上述诸多优点，该桩型日益被广泛应用，是国
家建设部重点推广的基桩之一。
本文尝试以某桩基工程中采用开口型预应力管桩的工
程实践为例，并结合其它工程的施工经验，对开口型先张
法钢筋混凝土预应力管桩（以下简称预应力管桩）在穿越
（卵）砾石等粗颗粒层场地中的应用进行探讨，以期能丰富
和发展预应力管桩的设计和应用。
２工程实例
２．１ 工程概况
温州某工程拟建物由３个建筑单体组成，均为５层框 架结构，基本柱网为（５．０—８．２）ｍ×（６．０—８．２）ｍ，单桩

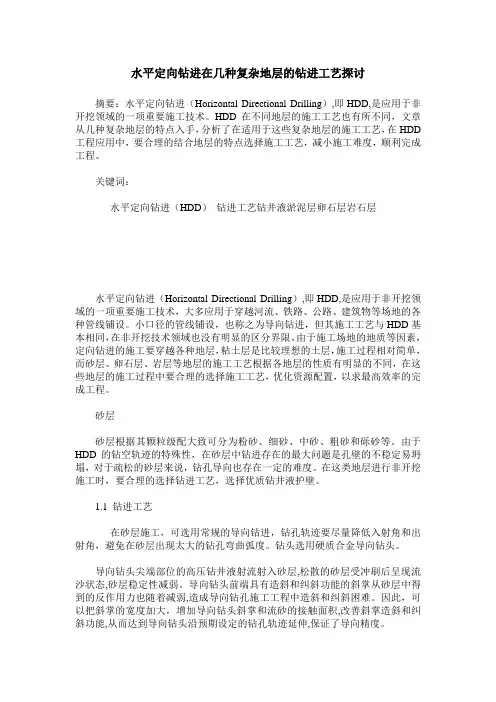

水平定向钻进在几种复杂地层的钻进工艺探讨
