温度控制器使用说明书
XMT-6000
智能型数字显示温度控制器 使用说明书
此产品使用前，请仔细阅读说明书，以便正确使用，并妥善保存，以便随时参考。
！ 警 告
接线警告
—如果仪表失效或发生错误，可能引起系统故障，安装外部保护电路以防止此类事故。
—为防止仪表损坏或失效，选用适当的保险丝保护电源线及输入／输出线以防电流冲击。
仪表供电
—为防止触电或仪表失效，所有接线工作完成后方能接通电源。
禁止在易燃气体附近使用
—为防火、防爆或仪表损坏，禁止在易燃、易爆气体，排放蒸汽的场所使用。
严禁触及仪表内部
—为防止触电或燃烧，严禁触及仪表内部。发生质量问题请与上海亚泰仪表厂营销部联系，只有
“亚泰”服务工程师可以检查内部线路或更换部件，仪表内部有高电压，高温部件，非常危险！
严禁改动仪表
—为防止事故或仪表失效，严禁改动仪表。
保养
—为防止触电，仪表报废或失效，只有“亚泰”服务工程师可以更换部件。
—为保证仪表长期安全使用，应定期保养。仪表内部某些部件可能随使用时间的延长而损坏。
操作注意
断电后方可清洗仪表。
清除显示器上污渍请用软布或棉纸。
显示器易被划伤，禁止用硬物擦拭或触及。
禁止用螺丝刀或书写笔等硬物体操作面板按键，否则会损坏或划伤按键。
1． 产品确认
本产品适用于注塑、挤出、吹瓶、食品、包装、印刷等机械设备；恒温干澡、金属热处理等设备的温度控制。
本产品的PID参数可以自动整定，是一种智能化的仪表，使用十分方便，是指针式电子调节器、模拟式数显温控仪的最佳更新换代产品。
本产品符合Q/SQG01-1999智能型数字显示调节仪标准的要求。
请参照下列代码表确认送达产品是否和您选定的型号完全一致。
ＸＭＴ□-□□□□ □ □ □—□
① ②③④⑤ ⑥ ⑦ ⑧ ⑨
①面板尺寸mm⑤输入类型
D:96×96 1:热电偶信号
E:72×72 2:热电阻信号
F:96×48(竖式)；F(H):48×96(横式) ⑥输出类型
G:48×48 空:继电器(最大1A)
②显示方式 V:逻辑电平输出用于SSR
6:双排显示（经济型） B: 继电器(最大10A)
③控制类型 G: 可控硅输出（直接带300W以下负载）
0:位式动作 ⑦分度号
3:时间比例动作 ⑧量程下限
4:两位PID动作及自动整定 ⑨量程上限
7:单相过零脉冲PID及自动整定
④限位报警 安装支架2套，说明书一份
0:无报警
1:上限报警(XMTD、XMTF过零脉冲输出、逻辑 电平输出，以及XMTG的各型号不能带上限报警)
*报警常闭需注明
2． 安装
注意事项 （5）推紧安装支架，使仪表与盘面结合牢固，收紧螺钉。
（1）仪表安装于以下环境
大气压力：86~106kPa。 2．3 尺寸
环境温度：0~50℃。
相对湿度：45~85%RH。
（2）安装时应注意以下情况 H h
环境温度的急剧变化可能引起的结露。
腐蚀性、易燃气体。
直接震动或冲击主体结构。 B L
水、油、化学品、烟雾或蒸汽污染。 B b’
过多的灰尘、盐份或金属粉末。
空调直吹。
阳光的直射。 H’
热辐射积聚之处。
2．2 安装过程
（1）按照盘面开孔尺寸在盘面上打出用来安装 单位：mm
仪表的矩形方孔。 型 号 H×B h×b×1 h’ ×b’ ×L’
（2）多个仪表安装时，左右两孔间的距离应大 XMTD 96×96 92×92×100 (92+1) ×(92+1)
于25mm；上下两孔间的距离应大于30mm。 XMTE 72×72 68×68×100 (68+1) ×(68+1)
（3）将仪表嵌入盘面开孔内。 XMTF 96×48 92×44×100 (92+1) ×(44+1)
（4）在仪表安装槽内插入安装支架。 XMTF(H) 48×96 44×92×100 (44+1) ×(92+1)
XMTG 48×48 44×44×100 (44+1) ×(44+1)
3． 接线
3．1 接线注意
（1）热电偶输入，应使用对应的补偿导线。
（2）热电阻输入，应使用低电阻且无差别的3根导线。
（3）输入信号线应远离仪表电源线，动力电源线和负荷线，以避免产生杂讯干扰。
3．2 接线端子
（1）XMTD-6011；6311；6411；6012；6312；6412；6701G；6702G和XMTF-6011；6311；6411；6012；6312；6412；6701G；6702G型 仪表（96×96）（96×48）接线端子：
220VAC 220VAC 6701G；6702G接线
（9） (9)
（10） (10)
（11） (11)
（12） (12)
（13） 负载 (13)
（14） (14)
（15） - 负载 (15)
（16） + (16)
（3）XMTD-6301V；6401V； 6302V；6402V和XMTF-6301V；6401V； 6302V；6402V型带固态继电器
（SSR）仪表（96×96）（96×48）接线端子：
220VAC
（9）
（10）
（11） - ~
（12） + ~
（13） SSR
（14）
（15） - 负载
（16） +
（3）XMTD-6701；6702和XMTF-6701；6702型触发双向可控硅仪表（96×96）（96×48）接线端子： 220VAC
（9） （9）
（10） （10）
（11） （11）
（12） （12）
（13） 双向可控硅
台湾阳明fotek温控器操作手册
FOTEK台湾阳明电机 MT系列FUZZY+PID 温度控制器
台湾阳明电机股份有限公司（FOTEK CONTROLS成立于1985年，是台湾自动化领域规模最大、品牌最 着名的公司之一，擅长开发、生产各类民用传感与控制器材，主要产品有温度控制器、计数器、计时器、光 电开关、接近开关、固态继电器、各种控制与保护器、磁簧开关等等。 FOTEK产品以优质可靠、规模经营、
物美价廉着称，不仅在竞争激烈的台湾市场始终保持数一数二的市场占有率，而且被众多欧美着名品牌选为 OEM加工合作伙伴，大量出口欧美亚等海外市场。
FOTEK近期正式推出的 MT系列FUZZY（模糊智能）+PID温度控制器（产品图片见本刊内 页彩色广告插
页），性能稳定可靠，操作简单方便，控制精度可达到 ~度，代表了台湾本土自动化品牌在温度控制领域所能
达到的最高水平，同时价格非常有竞争力，因而深受市场特别是大陆、台湾市场的瞩目。为了让用户尽快了 解MT系列FUZZY（模糊智能）+PID温度控制器，我公司根据大陆部分用户对 MT系列的实践经验，结合 MT系
列原以英文、繁体字注释为主的使用说明书，重新编写、整理了有关使用说明，以符合大陆用户的阅读习惯。
我们欢迎读者来信、来电指教。现将主要内容摘录如下：
MT系列FUZZY+PID温度控制器 基本参数、特性
面板显示：双层 4位数，红色液晶显示屏。
.温度显示范围：-99至19990G
.输入：K/J/PT可选
.15种报警模式可选
.RS-485通讯可选
.控制输出：电压 12V/50mA
•显示精度：满刻度的 %+1个数字位
.控制方式：PID+模糊智能调节 或ON/OFF控制
.使用环境温度：-10°C至+75 °C
.使用相对湿度：25%i 85%RH
.工作电压：90 至 265VAC 50/60HZ
.P比例带范围：0— 999
.I积分时间范围：0—3999秒
.D微分时间范围：0—3999秒
温度控制器调节步骤说明书
温度控制器调节步骤说明书
一、引言
温度控制器是一种常见的电子设备，用于精确控制温度，广泛应用于工业、农业、医疗等领域。本文将详细介绍温度控制器调节步骤，以帮助用户正确操作和调节温度控制器。
二、准备工作
在开始温度控制器的调节之前，需要进行一些准备工作，以确保调节的准确性和安全性。
1. 检查温度控制器的电源是否已连接，并确保电源正常工作。
2. 确保温度控制器的传感器已正确安装并与被控温区连接。
3. 如果温度控制器具有外部控制接口，如继电器输出或通信接口，需要按实际需求进行连接。
三、基本操作
1. 开机和显示状况
打开温度控制器电源，观察显示屏，确保屏幕正常显示。通常，温度控制器会显示当前温度、设定温度和控制状态等信息。
2. 设定温度 使用温度控制器上的调节按钮或旋转开关，将设定温度调整至所需温度。确保按照所需的温度单位（摄氏度或华氏度）进行设定，并适当调整设定精度。
3. 控制模式选择
根据实际需要，选择合适的控制模式。常见的控制模式包括比例控制、比例积分控制和比例积分微分控制等。根据被控温区的特性和控制要求，选择最合适的模式并将其设定在温度控制器中。
4. 输出控制
根据温度控制器的输出类型和被控设备的类型，设置输出控制。一般情况下，温度控制器的输出可分为继电器输出、模拟电压输出或模拟电流输出等。根据实际需要，将输出类型和控制参数进行适当设定。
5. 控制参数调整
根据被控设备和被控温区的特性，调整控制参数，以达到较好的控制效果。控制参数通常包括比例系数、积分时间和微分时间等。通过逐步调整这些参数，并结合实际反馈进行观察和优化，以实现良好的控制性能。
四、附加功能调节
某些温度控制器可能还具有特殊的附加功能，如报警功能、自动校正功能、通信功能等。根据实际需求，对这些附加功能进行相应的设置和调节。 五、调节结果验证
在完成温度控制器的调节后，需要对调节结果进行验证，以确保控制效果满足实际要求。
冻库温控器使用说明书
天智星-302型温控器供应与操作说明
导读：天智星-302型温控器，适用于采用冷风机作为蒸发器的冷库，数字显示温度，自动控制起停机、化霜、滴水时间等参数。天智星-302温控器，具体操作简介如下：温控器的主要功能为：1、设置压缩机工作温度范围，即上限和下限；2、设置化霜电加热的时间；3、设置化霜周期；4、设置化霜终止温度；5、设置化霜后滴水时间。设置过程详解：一、开始设置时，按住设定键三秒钟，即左上方第一个圆点亮时，表示可以进行开机温度值设定，此值为压缩机开机温度值。二、接着按设定键一下，第二个圆点亮时，表示可以设定停机温度值，此值为压缩机的停机温度值，…
天智星-302型温控器，适用于采用冷风机作为蒸发器的冷库，数字显示温度，自动控制起停机、化霜、滴水时间等参数。
〖 南京德基广场麻辣诱惑冻库冷冻库 天智星-302微电脑温度控制器 〗
天智星-302温控器，具体操作简介如下：
温控器的主要功能为：
1、设置压缩机工作温度范围，即上限和下限；
2、设置化霜电加热的时间；
3、设置化霜周期；
4、设置化霜终止温度；
5、设置化霜后滴水时间。
设置过程详解：
一、开始设置时，按住设定键三秒钟，即左上方第一个圆点亮时，表示可以进行开机温度值设定，此值为压缩机开机温度值。
二、接着按设定键一下，第二个圆点亮时，表示可以设定停机温度值，此值为压缩机的停机温度值，温度值设定按上下键进行调整。
三、依次按下设定键进入下一个菜单项的设置，当显示屏显示字母P时，为化霜时间设定，1--60分钟范围内可调，一般设置在15分钟左右，可根据经验及风机结霜的实际情况来设定。 四、当显示屏显示字母H时，为化霜周期设置，该款温控器的化霜周期计算方式为压缩机工作累计时间，在0--12小时范围可调，一般设定6小时，化霜一次，也可根据风机除霜情况调整。当设置时间为00时，表示停止自动化霜。
五、当显示屏显示字母C时，为化霜终止温度，当风机蒸发器铜管翅片周边的温度超过该设定值时，停止电加热除霜，以防止加热器出现故障和作为一种安全防护措施。该设定值5--40°C范围内可调，一般选择10°C。

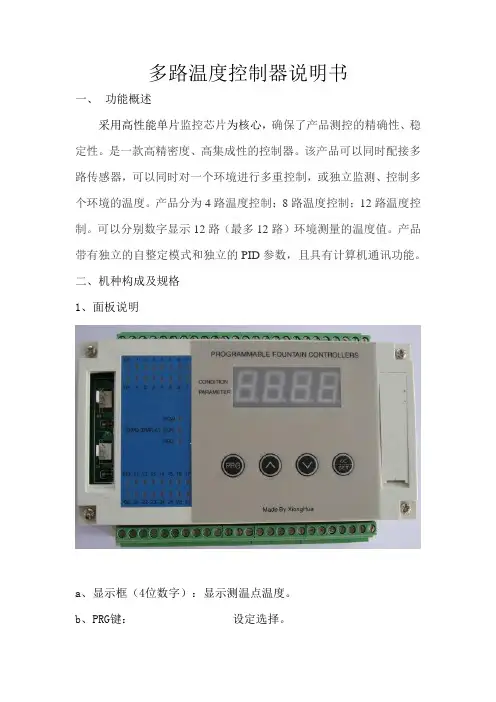

多路温度控制器说明书
多路温度控制器说明书
一、 功能概述
采用高性能单片监控芯片为核心，确保了产品测控的精确性、稳定性。是一款高精密度、高集成性的控制器。该产品可以同时配接多路传感器，可以同时对一个环境进行多重控制，或独立监测、控制多个环境的温度。产品分为4路温度控制；8路温度控制；12路温度控制。可以分别数字显示12路（最多12路）环境测量的温度值。产品带有独立的自整定模式和独立的PID参数，且具有计算机通讯功能。
二、机种构成及规格
1、面板说明
a、显示框（4位数字）：显示测温点温度。
b、PRG键： 设定选择。 连续按3秒：进入或退出设定模式。
c: SET键： 设置/移位键。
连续按1.5秒 ： 进入或退出设置状态
点动按键： 移动设定数据位置。
d、点动∧和∨键（增/减）键。按一次，设定时间数据增/减“1”若按下不放，则连续增/减。
2、技术参数表
型号 四路XHWK-4 八路XHWK-8 十二路XHWK-12
外形尺寸 宽110高110长156mm
额定电压 220VAC 50/60Hz
显示方式 温度显示范围0-999度，实测值（PV)用红色
输
入 热电阻 PT100
控制方式 开/关
PID调节控制
输
出 晶体管
NPN集电极 12VDC ±2V 最大30毫安
通讯 RS232
显示精度 在SV值基础上的± 0.3% 按键设置方式 用前面板的PUSH按健设置
报警方式 数字显示超温点报警
二、 控制器接线方式
三、 控制器外形及按装尺寸
可以采用平底导轨或螺栓固定方式安装。
四、 程序设定表
程序序号 功能 设定数值 说明
Cd00 PID自整定设定 101~112 按顺序1-12路分别自整定
Cd01-12 1-12路温度设定 0-999.9度 按顺序分别设定温度
Cd13 温度超偏差 5.0度 超过5度报警
华立温控器中文使用说明书
通 过 ISO9002 国 际 质 量 体 系 认 证
conformity Certification of ISO9002 Quality Management System
BWY（WTYK）-802、803
系列变压器温度控制器
SERIES TRANSFORMER TEMPERATURE CONTROLLER
使 用 说 明 书
DESCRIPTION & OPERATION INSTRUCTIONS
杭 州 华 立 仪 表 有 限 公 司
HANG ZHOU HUALI INSTRUMENT & METER GENERAL PLANT
2 感谢您使用本厂产品
使用前请认真阅读产品使用说明书
THANKS FOR USING OUR PRODUCTS
PLEASE READ THE DIRECTIONS BEFORE USE
目 录
一、概况……………………………………………………（1）
二、工作原理………………………………………………（5）
三、主要技术指标…………………………………………（5）
四、安装及使用……………………………………………（5）
五、注意事项………………………………………………（10）
六、附录Pt100工业铂电阻分度值表……………………（11）
3 一、概况
1、温度控制器根据沈阳变压器研究所制订的JB/T6302-92《变压器用压力式温度计》标准的命名如下： +
2、温度控制器根据JB/T9236-1999《工业自动化仪表产品型号编制原则》的要求产品命名如下：
4
5
最大插入深度安装孔图一 系列温度控制器外形及安装尺寸BWY(WTYK)8010000100KK100K00
20040M100°C60华立仪表 6 7 二、工作原理
变压器温度控制器（以下简称温控器），主要由弹性元件、毛细管、温包和微动开关组成。当温包受热时，温包内感温介质受热膨胀所产生的体积增量，通过毛细管传递到弹性元件上，使弹性元件产生一个位移，这个位移经机构放大后指示出被测温度并带动微动开关工作，从而控制冷却系统的投入或退出。

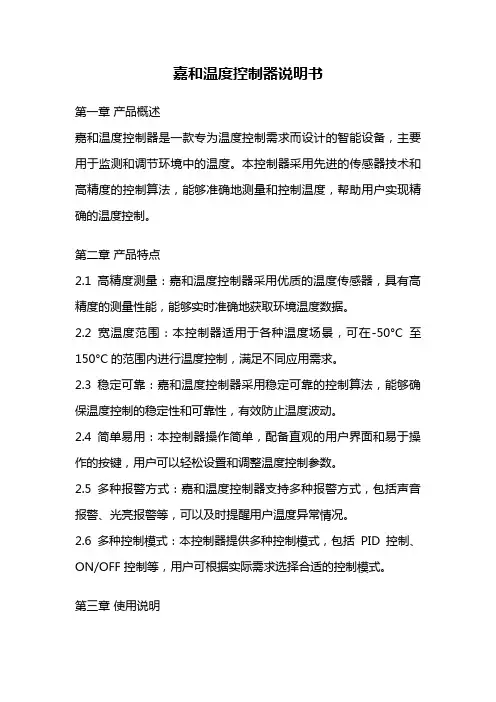

嘉和温度控制器说明书
