套筒灌浆体系灌浆密实度检测方法概述
01前言
近年来，党中央、国务院高度重视装配式建筑的发展，中共城市工作会议以来，我国装配式建筑进入全面发展期。2016年9月27日，国务院办公厅印发了《关于大力发展装配式建筑的指导意见》，明确了指导思想、基本原则、发展目标、重点任务和保障措施。相应的，各地也相继出台加大装配式建筑发展的指导意见和相关配套措施，政策红利不断释放。
随着顶层制度设计的初步形成，各地的装配式建筑蓬勃发展，但也应清楚看到，现阶段装配式建筑仍存在许多问题。钢筋套筒灌浆连接作为装配式混凝土结构构件的主要连接方式，其工作原理是基于套筒内灌浆料的较高抗压强度以及微膨胀特性，当受到套筒约束作用时，灌浆料和套筒间产生较大正应力，钢筋借此正应力产生摩擦力，以此传递钢筋轴向应力。因此当灌浆料存在不密实情况，钢筋轴向力传递将收到影响，进而极大影响到结构的安全性。但在实际工程中，钢筋套筒灌浆作为一项隐蔽工程，其密实度常存在不饱满的问题。如何保证钢筋套筒连接的灌浆密实度是装配式混凝土结构施工质量控制的关键问题之一，对确保装配式混凝土结构连接质量和提升结构安全性能，具有重要作用，同时也是装配式混凝土结构构件的批量化生产和装配化施工的前提。目前，国内外缺乏针对装配式混凝土结构钢筋套筒灌浆连接接头灌浆料密实度无损检测的实用技术方法。文章对包括超声波、红外成像、探地雷达等多种在工程界应用的无损检测方法进行深入研究以期实现钢筋套筒灌浆密实度的高质量检测。
02基于放射线的检测技术
放射线（X光、伽马射线、中子、铱192等）具有较强的穿透性和直线性，可根据其在传播过程中的衰减、吸收和再生散射定律，将受到不同程度吸收的射线投射到X射线胶片上，经显影后获得与材料结构或缺陷相对应的不同图像，借以确定缺陷的种类、大小、数量和分布情况，从而判定缺陷的危害性和质量等级。由于放射线检测技术具有图像化的显示效果和检测高精度等优点，在混凝土缺陷检测领域很早就被尝试应用。
目前，大功率X射线技术在实验室内可以对各种布置形式的钢筋套筒实现无损检测。但由于检测设备过于庞大，且放射性非常高，对人体危害极大，现阶段无法实现工程现场的检测。而小功率的便携式X射线机虽然具备质量较小、放射性小、可应用于现场等优点，但受制于设备管电压、管电流及曝光时间等因素，对套筒居中或梅花形布置的200mm厚预制剪力墙套筒能够看到套筒外形、钢筋形态、接头部位及灌浆密实与非密实区；但对双排对称布置套筒、内叶墙布置的预制夹心保温剪力墙套筒则不能有效成像。大规模的在现场推广还需解决设备放射性、设备受管电压、管电流等因素的影响程度等。
03基于超声波的检测技术
超声波检测技术是目前最常用的混凝土缺陷无损检测技术，目前超声波法已广泛应用于混凝土结构无损检测，CECS21:2000标准中记录了超声法检测混凝土缺陷的检测程序和测试判定办法。采用对测的方法，将发射与接收2个探头分别置于试件的2个相对面，利用超声脉冲波在混凝土中传播的声时(或声速)、波幅和频率等声学参数的相对变化来分析判断缺陷情况。 在钢筋连接套筒检测中，当超声波通过灌浆料具有脱空缺陷的钢筋套筒时，超声波会沿钢筋套筒外壁传播；当超声波通过灌浆料密实的钢筋套筒，其传播路径为套筒内部径向传播。因此通过超声波在钢筋套筒内的传播声时可对钢筋套筒内灌浆料的密实度进行检测。利用超声波法，可以在装配式节点处浇筑混凝土之前，对与横向钢筋连接的钢筋套筒灌浆料的密实度进行检测。通过测得的超声波声速并借助于幅值，可以判断预埋在混凝土中与竖向钢筋连接的钢筋套筒密实性。
由于该方法需要从试件的2个相对面对测，对发射和接收探头的相对位置及接触面的要求严格，测试费时，且不适用于接收探头难以进入的构件，还受到传感器耦合状态、混凝土含水量和铁皮波纹管及钢筋等因素的干扰影响，使得该方法检测效率显著降低、作业性差，难以实用。
近年来，国内外关于超声波检测技术的研究主要体现在两方面：一方面是关于接收波的频谱分析，即建立频谱与缺陷的关系；另一方面是关于检取接收波形中相频与幅频的突变点，分析发射振源所产生的一次波与在一次振源作用下在缺陷界面所产生的二次振源所产生的二次波对一次波的干扰作用。
04基于冲击回波的检测技术
冲击回波法是采用相比超声波具有更大能量、穿透力更强、卓越频率分布更广、更适合频谱分析的冲击波进行检测。在《混凝土结构现场检测技术标准》GB/T 50784-2013中是作为混凝土构件内部缺陷的一种检测办法，当注浆存在缺陷时，激振的弹性波在缺陷处会产生提前反射，同时弹性波绕过缺陷反射回来也会产生滞后反射，弹性波的滞后反射所用时间比注浆密实处长[5]。接收器接收到反射的冲击回波后，利用频谱分析技术将时域数据转化为频域数据，然后确定回波的频率峰值。
冲击回波检测技术主要是检测混凝土内部缺陷、厚度，可克服其它检测技术的所有缺陷，既可测试混凝土缺陷，又可测试混凝土厚度，且信号直观、快速和准确。其最大的特点在于既可以快速定性测试，也能够实现缺陷定位，从而达到了测试效率和精度的最优化，具有其它各种方法无法代替的显著优势。此外，冲击回波方法是一种单面检测方法，使用十分便捷，在混凝土结构物厚度、结构物内部缺陷的检测方面被广泛应用。
现阶段在实验室内，冲击回波法能对单排钢筋套筒灌浆密实度进行定性判断，尽管在检测精度上仍然存在误差；对于双排布置的钢筋套筒，检测结果难以定性判断钢筋套筒灌浆的密实区与非密实区。实现现场检测还需在测试方式、分析方法等方面开展进一步研究以提高精度和可靠性，后续检测技术体系完善关键技术包括：
1. 装配式混凝土结构钢筋套筒灌浆连接的套筒材质为铸铁（或合金钢），会出现套筒的反射与缺陷的反射相互抵消的现象，从而影响到判别效果。因此，需对现有冲击回波法的检测原理进行改进和完善，以保证缺陷判别正确率； 2. 装配式混凝土结构钢筋套筒连接一般为多排套筒，需提出多排灌浆孔道密实度的检测方法及步骤；
3. 拟定装配式混凝土结构钢筋套筒连接灌浆料密实度质量评价标准，并提出相应灌浆密实度缺陷的处理措施。
05基于探地雷达的检测技术
探地雷达技术是一种用于对介质（如混凝土）本身及其内部物体（如管道，钢筋，孔洞）进行探测的无损检测技术。探地雷达主要是利用不同介质在电磁属性上的差异会造成雷达反射回波在波幅及波形上有相应的变化这一原理，由雷达的发射天线向被探测介质的内部发射高频脉冲电磁波，在电磁属性有变化的地方就会使部分雷达波被反射回来，还有一部分则发生散射，剩下的向内透射后继续传播。反射回波（对于用反射法、CMP法或WARR法探测时）或透射波（对于用透射法探测时）由接收天线接收，接收到的雷达信号经计算机和雷达专用软件处理后形成雷达图像，据此就可对介质及其内部结构（如介质厚度、分界面、内部埋藏物或缺陷的埋藏深度、大小、形状、走向等）进行描述，从而达到对目标体探测的目的。在灌浆检测过程中，将雷达天线沿管道轴线移动并发射电磁波脉冲，通过接受电磁波的反射信号来测定管道内部的状况。探地雷达法可以在一个表面上测试，较双面测试方法而言测试速度有较大的提高。与其它常规无损检测技术（超声波）相比，探地雷达法具有穿透力强、检测内容全面（裂缝、分层、脱粘等缺陷），属于非接触性检测，对检测面状况要求不严，即可检测表面状况较复杂的构件等特点。
未来，探地雷达仍需在以下方面进行深入研究以应用于钢筋套筒灌浆密实度检测：
①在理论研究方面，雷达波在混凝土中传播的衰减特性、雷达波受钢筋的相互干扰、雷达波受混凝土内部缺陷的影响等有待进一步研究；
②在试验仪器、数据处理方面，为了提高检测精度，得到更加全面的雷达探测的三维数据，必须加大对多通道或阵列探地雷达的开发和应用。
06其它检测方法及优缺点分析
其它针对套筒灌浆密实度检测的方法包括：
1. 电阻率测量探头：其原理是利用空气和流砂、湿砂、干砂电阻率的接近程度确定灌浆饱满度。检测仪器包括电阻探头及测量仪，优点在于检测速度快、效率高、精度高、稳定性好、成本低，相应的缺点是不能成像、只能定性检测、不能定量检测且检测精度低，误差大。
2. 预埋钢丝拉拔法：其原理是在套筒出浆口预埋高强钢丝，养护一段时间后，对预埋钢丝进行拉拔，通过拉拔荷载值判断灌浆饱满程度。检测仪器包括高强钢丝、拉拔设备，该方法优点在于操作简便，成本低廉，但缺点是无法确定缺陷位置、用拉拔法并不能实现无损检测、需要3天左右的养护期以及测量方法的误差大。 3. 阻尼振动法：其原理是预先在灌浆套筒内埋设微型传感器，通过比较传感器在空气和灌浆料中振幅衰减的情况，判断套筒内灌浆料的饱满程度。检测设备包括灌浆饱满度检测仪及振动传感器。该方法优点是测试效率高、可靠性好、对结构无损伤；缺点在于不能定位缺陷位置，且提前预埋通常采取抽样检测的方式，无法满足实际工程中所有套筒灌浆结构安全检测的需求。
07结束语
1）通过对国内外钢筋套筒灌浆密实度检测方法的分析，现阶段暂时没有完美的无损检测方法。
2）采用冲击回波法测试套筒灌浆密实度具有一定可行性，但还需针对多排、带保温层钢筋套筒提高检测精度，并解决钢筋套筒对冲击波反射作用带来的检测误差。
3）采用X射线检测技术具有一定可行性，但仍需解决施工现场无法提供满足成像要求的管电压、管电流和曝光时间等一系列问题。
4）电阻率测量、预埋钢丝拉拔及阻尼振动等方法在检测过程中无法做到定位套筒中缺陷位置，并且仍存在检测精度差的问题。
套筒灌浆饱满度
套筒灌浆饱满度
摘要：
1.套筒灌浆饱满度的定义和重要性
2.套筒灌浆饱满度的检测方法
3.套筒灌浆饱满度的影响因素
4.如何提高套筒灌浆饱满度
5.结论
正文：
一、套筒灌浆饱满度的定义和重要性
套筒灌浆饱满度是指在混凝土构件中，套筒内的灌浆填充程度。它直接影响构件的承载能力、抗震性能和耐久性，是评价混凝土构件质量的重要指标。因此，套筒灌浆饱满度的检测和控制至关重要。
二、套筒灌浆饱满度的检测方法
套筒灌浆饱满度的检测方法主要包括以下几种：
1.声波检测法：通过分析声波在灌浆中的传播特性，判断灌浆的饱满程度。
2.X 射线检测法：通过 X 射线对灌浆进行透视，观察套筒内的灌浆填充情况。
3.超声波检测法：利用超声波在灌浆中的传播速度和衰减特性，判断灌浆的饱满程度。
4.压力试验法：通过对灌浆进行压力试验，检测灌浆的抗压强度和饱满程度。
三、套筒灌浆饱满度的影响因素
套筒灌浆饱满度的影响因素主要包括：
1.灌浆材料的性能：灌浆材料的粘度、稠度、凝固时间等性能直接影响灌浆的饱满程度。
2.灌浆施工工艺：灌浆的压力、速度、温度等施工参数对灌浆饱满度有重要影响。
3.套筒本身的质量：套筒的尺寸、形状、表面粗糙度等对灌浆饱满度产生影响。
4.混凝土构件的结构和构造：构件的缝隙、孔洞、钢筋布置等也会影响灌浆饱满度。
四、如何提高套筒灌浆饱满度
要提高套筒灌浆饱满度，需要从以下几个方面入手：
1.选择性能优良的灌浆材料，合理配置灌浆参数。
2.采用合理的灌浆施工工艺，严格控制施工参数。
3.提高套筒质量，减少套筒表面的缺陷。
4.优化构件的结构和构造，减少灌浆过程中的阻力。
五、结论
套筒灌浆饱满度是评价混凝土构件质量的重要指标，对构件的承载能力、抗震性能和耐久性有重要影响。
灌浆套筒饱满度检测与施工质量控制技术
灌浆套筒饱满度检测与施工质量控制技术
摘要：随着我国整体经济建设的快速发展，我国各行业发展迅速，带动我国提前进入现代化发展阶段。装配式建筑具有绿色环保、节能、节地、节材、施工快捷等优点，国家也正在大力推广装配式建筑。灌浆套筒是目前装配式混凝土结构中应用最广的技术之一。灌浆套筒对于预制构件有着至关重要的影响，其重要性不言而喻。
关键词：灌浆套筒饱满度检测；施工质量；控制技术
引言
科学技术的快速发展给予了我国各行业新的发展空间和发展机遇，加速我国基础建设的发展进程。灌浆套筒连接方式作为装配式建筑的主要连接方式之一，在实际工程中得到了广泛推广与应用，但当下灌浆套筒连接方式尚未形成完整的应用体系。加强灌浆套筒饱满度检测与施工质量控制技术有着非常重要的意义。
1灌浆套筒饱满度检测
1.1超声波法
超声波法的原理：超声波总是沿时程最短的路径传播，当存在孔洞缺陷时会发生绕射。利用首波声时法检测了装配式混凝土结构钢筋套筒的灌浆料密实性。对单独套筒与剪力墙中套筒灌浆饱满度进行了超声波检测与研究。理论推导了超声波首波（首先到达接收探头的波）传播路径，提出了基于t分布的超声概率判缺法。提出一种新的超声波检测方法，可有效检测达到一定缺陷的灌浆套筒。先采用概率法分析判断了缺陷位置，再增加波形分析补充判断漏判缺陷位置。目前，超声波法仅适用于单排布置的钢筋套筒灌浆，且只能定性检测套筒灌浆饱满度情况，不能给出内部缺陷的大小，检测时还需其他方法进行辅助。 1.2冲击回波法检测
根据检测对象的类型，选择其中的灌浆（冲击回波-IEEV）模式进行套筒灌浆缺陷检测。装配式结构多功能检测仪主要是由主机、广域振动信号拾取装置、加速度传感器、激振锤、线缆和配套的数据采集软件和数据分析软件组成。在测试之前需要将养护好的混凝土试件进行打磨处理，保证测试面光滑平整，使传感器与混凝土表面更加贴合，以此减少应力波的传递误差，提高实验准确性。在打磨好的试件表面，根据套筒寸和灌浆口与出浆口之间的距离设置测点间距为25mm，每个试件6个测点，测试方向沿着套筒灌浆口到出浆口，每个测点用激振锤敲击3次，每敲1次，传感器收集应力波信号1次，仪器主机对信号进行频谱分析。
注浆密实度检测方法
注浆密实度检测方法
引言：
注浆密实度是指岩土体中注浆材料与岩土体之间的结合程度，是评价注浆工程质量的重要指标。为了确保注浆工程的稳定性和可靠性，必须进行注浆密实度的检测。本文将介绍几种常用的注浆密实度检测方法。
一、钻孔取样法
钻孔取样法是一种常用的注浆密实度检测方法。具体操作步骤如下：
1. 在注浆区域选取代表性的钻孔位置，并进行钻孔。
2. 钻孔深度一般为注浆区域的设计深度加上一定的安全储备深度。
3. 从钻孔中取出岩土样品，并进行实验室测试。
4. 根据实验室测试结果，计算注浆密实度。
二、注浆孔测量法
注浆孔测量法是一种直接测量注浆孔内注浆材料密实度的方法。具体操作步骤如下：
1. 在注浆孔中放置测量器具，如注浆测量管或测量棒。
2. 测量器具上设置刻度线，用于测量注浆材料的高度。
3. 注浆材料充满注浆孔后，读取刻度线上的注浆材料高度。
4. 根据注浆材料的高度，计算注浆密实度。
三、超声波检测法 超声波检测法是一种非破坏性测量注浆密实度的方法。具体操作步骤如下：
1. 利用超声波探头将超声波引入注浆区域。
2. 接收超声波信号，并进行信号处理。
3. 根据超声波的传播速度和衰减情况，计算注浆密实度。
四、地质雷达法
地质雷达法是一种通过地质雷达测量岩土体的电磁波反射信号来评估注浆密实度的方法。具体操作步骤如下：
1. 将地质雷达设备放置在注浆区域，并进行扫描。
2. 接收地质雷达反射信号，并进行信号处理。
3. 根据反射信号的强度和波形特征，评估注浆密实度。
五、渗透性试验法
渗透性试验法是一种通过测量注浆材料在岩土体中的渗透性来评估注浆密实度的方法。具体操作步骤如下：
1. 在注浆区域设置渗透试验装置。
2. 施加一定的渗透压力，使注浆材料渗透岩土体。
3. 测量渗透速度和渗透压力。
4. 根据渗透速度和渗透压力，计算注浆密实度。
结论：
注浆密实度的检测是确保注浆工程质量的重要环节。本文介绍了钻孔取样法、注浆孔测量法、超声波检测法、地质雷达法和渗透性试验法等几种常用的注浆密实度检测方法。在实际工程中，可以根据具体情况选择合适的方法进行检测，以确保注浆工程的稳定性和可靠性。
装配式建筑钢筋套筒灌浆施工质量检测及控制要点
装配式建筑钢筋套筒灌浆施工质量检测及控制要点
目前我国的装配式混凝土结构竖向构件的连接以钢筋套筒灌浆技术为主，而此种连接方式属于隐蔽工程，其施工质量的检测决定着连接质量的评价。因此，本文首先分析了我国目前常用的套筒灌浆施工质量检测技术的工作原理及优缺点，并从决定套筒灌浆质量的灌浆料密实度、锚固长度、钢筋偏位等方面出发，提出套筒灌浆施工技术的质量控制要点。
关键词：装配式；套筒灌浆；质量检测；控制要点
装配式建筑具有安装施工速度快、工厂化制作、节能环保等优点，未来将成为国内外建筑业的主流发展方向之一。对于装配式建筑而言，“等同现浇”的设计要求对构件的连接提出了较高的要求，因此，构件能否连接成整体是装配式混凝土结构构件连接的质量控制要点和关键环节，直接影响装配式混凝土结构的质量及安全。
目前，钢筋套筒灌浆连接技术普遍应用于装配式混凝土结构的竖向构件和水平构件中的钢筋连接，是在预制混凝土构件中预埋的金属套筒中插入钢筋，并灌入高强、高性能的水泥基灌浆料面实现连接的一种方式，与其他连接方式相比，具有适用性广、锚固长度短和可靠性高等优点，是通过套筒、灌浆料及钢筋三者之间的协同工作来保证构件的连接及结构的整体性，因此，其核心技术是钢筋套筒灌浆的连接方式是否安全可靠。而采用套筒灌浆连接时，灌浆料的饱满度（密实度）、连接筋的插入深度、灌浆料本身的强度、钢筋偏位等是影响连接质量的关键因素。同时，该连接技术也存在着精度要求高，灌浆难度大及隐蔽工程不易检测的缺点，因此，如何就套筒灌浆连接节点进行质量检测及质量控制应引起现场及质量控制人员的足够重视。
1 装配式建筑钢筋套筒灌浆连接原理 装配式建筑中钢筋采用套筒灌浆连接，由带肋钢筋、套筒和灌浆料形成。装配式建筑钢筋套筒灌浆连接原理是将带肋钢筋插入铸造完成的中空型套筒内对接，在钢筋以及套筒之间注入高强、早强且填充微膨胀的灌浆料，灌浆料的微膨胀特性使钢筋与套筒内侧筒壁形成较大的正向应力，在带肋钢筋的粗糙表面产生较大的摩擦力，以传递钢筋的轴向力。
装配式建筑钢筋套筒灌浆及饱满度检测施工工法(2)

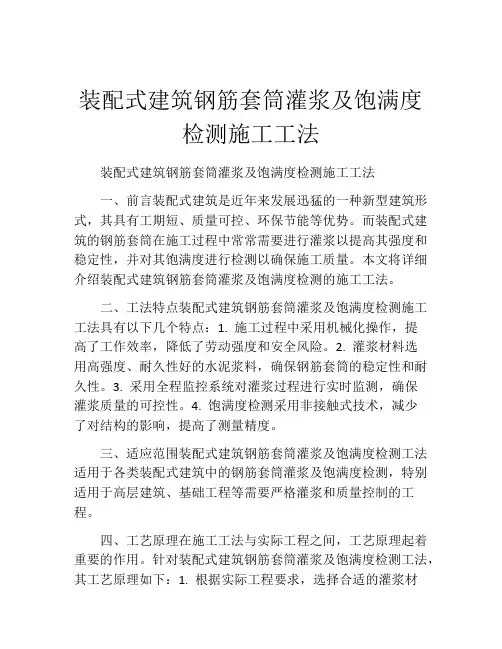

装配式建筑钢筋套筒灌浆及饱满度检测施工工法
装配式建筑钢筋套筒灌浆及饱满度检测施工工法
一、前言装配式建筑是近年来发展迅猛的一种新型建筑形式，其具有工期短、质量可控、环保节能等优势。而装配式建筑的钢筋套筒在施工过程中常常需要进行灌浆以提高其强度和稳定性，并对其饱满度进行检测以确保施工质量。本文将详细介绍装配式建筑钢筋套筒灌浆及饱满度检测的施工工法。
二、工法特点装配式建筑钢筋套筒灌浆及饱满度检测施工工法具有以下几个特点：1. 施工过程中采用机械化操作，提高了工作效率，降低了劳动强度和安全风险。2. 灌浆材料选用高强度、耐久性好的水泥浆料，确保钢筋套筒的稳定性和耐久性。3. 采用全程监控系统对灌浆过程进行实时监测，确保灌浆质量的可控性。4. 饱满度检测采用非接触式技术，减少了对结构的影响，提高了测量精度。
三、适应范围装配式建筑钢筋套筒灌浆及饱满度检测工法适用于各类装配式建筑中的钢筋套筒灌浆及饱满度检测，特别适用于高层建筑、基础工程等需要严格灌浆和质量控制的工程。
四、工艺原理在施工工法与实际工程之间，工艺原理起着重要的作用。针对装配式建筑钢筋套筒灌浆及饱满度检测工法，其工艺原理如下：1. 根据实际工程要求，选择合适的灌浆材料和灌浆方法。2. 在钢筋套筒的施工过程中，采用机械化设备进行灌浆，确保灌浆材料充分填充钢筋套筒中的空隙。3.
针对钢筋套筒的饱满度进行检测，采用非接触式技术，通过振动或声波的反射来获取钢筋套筒内部的信息，从而判断饱满度是否满足要求。
五、施工工艺施工工法的详细描述对于工程实施具有指导意义，下面是装配式建筑钢筋套筒灌浆及饱满度检测施工工艺的各个阶段描述：1. 前期准备：准备灌浆材料和机具设备，搭建工作平台并确定施工区域。2. 钢筋安装：根据设计要求，进行钢筋的预制和安装，并进行固定。3. 灌浆施工：利用机械化设备，将灌浆材料从钢筋套筒顶部慢慢注入，同时通过振动或其他方法排除气泡和杂质。4. 饱满度检测：采用非接触式技术对钢筋套筒的饱满度进行检测，并记录测量结果。5.
灌浆套筒灌浆饱满度检测技术研究
灌浆套筒灌浆饱满度检测技术研究
摘要: 预先在灌浆套筒内埋设微型传感器，通过比较传感器在空气和灌浆料中振幅的衰减情况，判断套筒内灌浆料的饱满程度。经模型试验和实际工程测试，结果表明此方法可以直观、可靠、快捷地测试出套筒内灌浆是否饱满。依照现有的套筒灌浆验收相关规定和现场检验流程，概括出一套灌浆饱满度检测和质量验收的一般程序。
关键词：灌浆套筒；灌浆饱；满度检测技术
引言
近年来，装配式混凝土结构发展迅速，但是也存在很多制约其发展的因素，其中装配式构件之间的连接便是关键因素之一。钢筋套筒灌浆连接是装配式混凝土结构中常用的受力钢筋连接方式，灌浆质量的好坏直接影响到混凝土结构的质量。钢筋套筒灌浆连接是隐蔽工程，
结构为多层金属和非金属介质交替: 套筒外部为混凝土，内部为连接钢筋，套筒和钢筋之间的空腔灌注高强砂浆完成上下两个构件的连接，以装配式混凝土住宅为代表的工业化建筑将进入快速、规模化的发展阶段。与装配式混凝土建筑相配套的质量控制与检测技术就显得尤为重要。
1.套筒灌浆连接
1.1 接头的连接原理
钢筋套筒灌浆连接头原理主要是由三部分组成，带肋钢筋、套头、灌浆料。其中钢筋连接原理是把带肋钢筋插入到套筒内，并且向内注入灌浆原材料，使材料能够把带肋钢筋与套筒之间产生缝隙，进行填充，让两者能够完全的进行吻合，从而两点之间产生外力作用。钢筋套筒连接的接头方式一般分为两种，一种是全灌浆接头，另一种是半灌浆接头，其中，全灌浆接头是最常见的也是最传统的一种接头方式，主要的操作是在接头的两端，采用灌浆连接，但是对两端的钢筋连接要求就是必须是带肋钢筋。半灌浆接头主要操作是从一端的带肋钢筋把原材料进行灌浆，在另一端的处理方式是采用螺纹连接，只针对一头的连接点进行原材料灌浆的操作，叫做半灌浆接头。
1.2 接头的应用
根据实际的使用情况，对半灌浆接头方式、全灌浆接头方式进行合理的选择与使用。例如：对预制柱、墙，竖向的受力钢筋截面连接点可以采用半灌浆接头或全灌浆接头的接头方式，而在横向受力钢筋截面连接点的，通常都会选择半灌浆接头的方式。在接头方式的选择上，要根据钢筋接头的性能进行合理的选择，严格的按照国家制定的技术规程以及钢筋的性能指标合理的应用。
套筒灌浆饱满度检测的应用研究
套筒灌浆饱满度检测的应用研究
摘要：在我国今后新型城镇化发展进程中，以装配式混凝土住宅为代表的工业化建筑将进入快速、规模化的发展阶段。与装配式混凝土建筑相配套的质量控制与检测技术就显得尤为重要。本文简单介绍和回顾国内外检测方法和其发展过程，并且介绍了几种套筒饱满度的检测方法和原理。同时列举了一些工程中常用的检测套筒灌浆饱满度的技术，介绍了检测套筒灌浆饱满度的发展现状及存在的一些问题。
关键词：装配式建筑；套筒灌浆连接；无损检测
1 工程中几种常用的检测方法
在实际工程中，常用的传统灌浆饱满度检测方法有超声波法、预埋钢丝拉拔法、预埋传感器法、工业CT法和冲击回波法。20世纪80年代初期，冲击回波法检测技术——这个被人们称为“最有前途的无损检测方法”出现，冲击回波法简称为“IE法”。20世纪70年代末到80年代初期，美国政府要对几个新建和一些老旧建筑的可靠性进行检测评估，要对这些老旧建筑检测就需要新的检测技术。冲击回波法由此发明。冲击回波法在验证了其理论后又做了大量试验之后表明此方法可行，并且很快应用到了实际工程之中。
1.1 冲击回波法
冲击回波法曾被称为最有发展前景的无损检测方法，它是一种运用应力波去对混凝土的内部结构进行的无损检测方法，因为冲击回波法具有费用低廉，操作简便和效率高效等一系列优点，所以目前在混凝土检测的领域已经大规模地应用。
冲击回波法的原理主要是运用了应力波在不同介质当中传播特性不同这一性质来实现结构内部缺陷检测的。冲击回波法的检测仪器如图1所示：
图1 冲击回波法检测仪器
仪器主要分为三大部分，分别是冲击源、主机和放大器。当前，冲击源是由多个小钢球来充当的，这些小钢球的直径大小不同，在实际工程中可以选择不同直径的钢球来把控冲击强度以满足检测的需求。冲击回波法的检测过程是用小钢球敲击待检测构件的测点表面后产生的反射回波被传感器接收再传回到主机，主机的作用就是分析和处理传回的应力波，并且绘制曲线图。因为接收到的应力波波幅过小，不便于捕捉和观察，所以需要放大器对它进行放大。当用带有钢球的小锤敲击待测结构的表面时，敲击所产生的纵向波会被感应器所接收，当纵波在传播过程中遇到较大的缺陷时，纵波就会在缺陷内部发生反射，经过几次的传播和反射，就产生了质点的振动，然后这中振动就会被相应的传感器接收到，经过对振动信号的放大后，再由主机进行快速傅里叶变换从而得到结构内部状况的频谱图，通过频谱图就可以分析出结构内部缺陷的相关信息。
注浆密实度检测方法 2
注浆密实度检测方法
引言：
注浆是一种常用的地下工程施工技术，通过向地下空隙注入浆液来填充和加固土体，提高地下工程的稳定性和承载能力。而注浆密实度是评估注浆效果的重要指标之一。本文将介绍几种常用的注浆密实度检测方法，以帮助读者了解和掌握这一领域的知识。
一、含水率法
含水率法是一种常用的注浆密实度检测方法。它通过测量土壤样品的干重和湿重，并计算含水率，来评估注浆效果。具体操作步骤如下：
1. 采集土壤样品，并将其干燥至恒定重量。
2. 测量土壤样品的湿重，并记录。
3. 计算含水率：含水率 = (湿重 - 干重) / 干重 * 100%。
4. 根据含水率的大小来评估注浆效果，含水率越低，注浆密实度越高。
二、压实度法
压实度法是另一种常用的注浆密实度检测方法。它通过测量土壤样品的压实度来评估注浆效果。具体操作步骤如下：
1. 采集土壤样品，并将其放入压实模具中。
2. 在一定荷载下，对土壤样品进行压实，直至达到一定的密实度。 3. 测量土壤样品的体积，并计算压实度：压实度 = (初始体积 - 压实后体积) / 初始体积 * 100%。
4. 根据压实度的大小来评估注浆效果，压实度越高，注浆密实度越好。
三、超声波法
超声波法是一种非破坏性的注浆密实度检测方法。它利用超声波在土体中传播的速度和衰减程度来评估注浆效果。具体操作步骤如下：
1. 在注浆前后，使用超声波传感器对土体进行测试。
2. 测量超声波传播的时间和幅度，并计算超声波传播速度和衰减程度。
3. 根据超声波传播速度和衰减程度的变化来评估注浆效果，传播速度越高、衰减程度越小，注浆密实度越好。
四、电阻率法
电阻率法是一种常用的注浆密实度检测方法。它利用土体的电阻率与其密实度之间的关系来评估注浆效果。具体操作步骤如下：
1. 在注浆前后，使用电阻率仪对土体进行测试。
2. 测量土体的电阻率，并计算注浆前后的电阻率差值。
3. 根据电阻率差值的大小来评估注浆效果，电阻率差值越大，注浆密实度越高。
装配式建筑钢筋套筒灌浆检验要点
装配式建筑钢筋套筒灌浆检验要点
摘要：随着对建筑施工效率的要求越来越高，预制建筑的建设速度越来越快，并且为了更好地符合标准化建筑的要求，经济的快速发展已成为建筑业发展的重要方向。预制建筑物质量控制的关键是节点连接的质量控制。套筒灌浆技术是确保连接质量的关键技术，对于提高装配式建筑的施工质量和效率非常有用。本文简要介绍了套筒灌浆施工的技术特点和技术过程，并详细介绍了从装配式建筑施工中的质量控制的挑战和措施。
关键词：装配式建筑；套筒灌浆；连接检验；要点
1灌浆套筒技术分析
1.1特点
为了在实际应用中确保更好的钢筋连接质量，套筒灌浆技术主要以注入一定强度的灌浆料的形式使用，以实现钢钢筋与套筒的紧密结合。灌浆料硬化后，通常可以达到I级接缝的标准。在装配式建筑中，节点连接的质量尤为重要，钢筋连接主要采用注浆套筒技术，该技术的使用相对成熟，具有广泛的应用范围。对于大直径的钢筋连接，钢管套筒技术可以表现出较高的节点连接性能，在灌浆后可以形成牢固的连接点，从而可以大大提高装配式建筑的质量。
1.2节点连接方式
对于装配式建筑，节点连接主要有两种方法：湿式和干式。对于钢筋的湿式连接，通常有诸如套筒灌浆连接，钢筋搭接，灌浆锚固搭接等类别，它们具有独特的应用优势。干式连接主要是常规焊缝、螺栓和铆钉。通过各种连接方式的试验和比较，可以看出，灌浆套筒的连接技术已经比较成熟，应用范围很广，连接长度短，预制建筑物的应用越来越多。在实际应用中，灌浆套筒技术广泛应用于装配式建筑预制剪力墙、预制柱等节点的竖向连接。通过适当地扩展下部加强件并将其用于套管注浆的连接部分中，可以有效地确保连接点质量，可以满足预制结构的质量要求。
1.3灌浆套筒施工工艺
灌浆套筒技术具有以下严格而复杂的工艺过程：（1）基础施工。必须确保灌浆套筒基础的清洁度。通常，冲洗用于清除地基中的灰分和矿渣、油污等，但是，在灌浆密封前应冲洗套筒接头，确保其湿润以提高灌浆效果。（2）灌浆腔被密封，原材料被选作高强度的专业堵漏材料，以满足灌浆要求。需要使用堵塞材料在内部创建一个相对封闭的空间。通常将其设计为沟槽的形状，并应保留孔的位置，以利于后续注浆。（3）灌浆前的准备工作，灌浆机的构造，清洁和润湿严格要求灌浆材料的原料质量，必须按适当的比例搅拌。在使用前，必须将其放置以使气泡溢出。相关技术参数必须根据实际工作条件进行设计。（4）灌浆。灌浆材料组成后，应首先对灌浆机进行过滤和筛分，以防止堵塞。可以通过重复几次进行灌浆。填充预留的注浆孔，以确保稳定且足够的注浆速度。（5）封闭注浆孔。如果在灌浆过程中在灌浆出口处发现了灌浆料溢出，则灌浆完成。为了堵塞灌浆出口，通常使用橡胶塞作为堵塞工具。在现场对所有预制构件节点进行灌浆后，应对灌浆孔和灌浆孔进行平整，并详细记录施工过程。
装配式混凝土结构套筒灌浆饱满度检测技术规程
装配式混凝土结构套筒灌浆饱满度检测技术规程
1.引言
装配式混凝土结构在建筑行业中得到了越来越广泛的应用，而套筒灌浆作为其中重要的一环，其饱满度直接影响着结构的安全和性能。对套筒灌浆饱满度进行准确可靠的检测技术规程的建立显得尤为重要。
2.套筒灌浆饱满度的定义与重要性
套筒灌浆饱满度指的是套筒内混凝土的充实程度，即灌浆后混凝土在套筒内的填充情况。套筒灌浆饱满度直接关系到建筑结构的承载能力、变形性能和耐久性，因此在建筑结构设计和施工中具有重要的意义。
3.套筒灌浆饱满度检测技术的相关方法
目前，对套筒灌浆饱满度的检测技术主要包括非破坏检测和破坏检测两大类。非破坏检测方法主要包括超声波检测、电磁波检测和微波检测等；破坏检测方法主要包括岩芯取样和裂缝观测等。针对不同的工程需求和条件，各种方法均有其适用的范围和局限性。
4.套筒灌浆饱满度检测技术规程的建立
为了提高套筒灌浆饱满度检测的准确性和可靠性，需要建立相应的技术规程。应根据具体工程的要求和条件，选择合适的检测方法和设备；制定检测方案，包括检测点的设置、检测次数和检测部位等具体细节；根据检测结果对套筒灌浆进行合理的评价和处理。
5.套筒灌浆饱满度检测技术规程的优化与提升
随着科学技术的不断发展和进步，套筒灌浆饱满度检测技术也在不断优化和提升。一方面是在已有的检测方法上进行改进和完善，另一方面则是引入新的技术手段，如物联网、人工智能等，以提高检测的精度和效率。
6.个人观点和结论
套筒灌浆饱满度检测技术规程的建立和完善对于提高装配式混凝土结构的质量和安全性具有重要的意义。随着技术的不断革新和完善，相信在未来的发展中，套筒灌浆饱满度检测技术将更加准确、可靠，为建筑行业的发展起到更加重要的作用。
结语
通过本文对装配式混凝土结构套筒灌浆饱满度检测技术规程的深入探讨，相信读者对该主题有了更加全面、深刻的了解。希望本文所传达的知识能够对相关领域的学习和实践有所帮助。装配式混凝土结构是一种在工厂预制构件，然后在现场组装的建筑结构，具有施工周期短、质量可控、资源利用率高等优点，因此得到了广泛的应用。而套筒灌浆作为装配式混凝土结构中重要的一环，其饱满度对结构的安全和性能具有直接的影响。对套筒灌浆饱满度进行准确可靠的检测技术规程的建立显得尤为重要。
