基本射频和天线基础知识

天线基础知识（RFID工程师必会）

天线基础知识（RFID⼯程师必会）

天线基础知识

1 天线

1.1 天线的作⽤与地位

⽆线电发射机输出的射频信号功率，通过馈线（电缆）输送到天线，由天线以电磁波形式辐射出去。电磁波到达接收地点后，

由天线接下来（仅仅接收很⼩很⼩⼀部分功率），并通过馈线送到⽆线电接收机。可见，天线是发射和接收电磁波的⼀个重要

的⽆线电设备，没有天线也就没有⽆线电通信。天线品种繁多，以供不同频率、不同⽤途、不同场合、不同要求等不同情况下

使⽤。对于众多品种的天线，进⾏适当的分类是必要的：按⽤途分类，可分为通信天线、电视天线、雷达天线等；按⼯作频段

分类，可分为短波天线、超短波天线、微波天线等；按⽅向性分类，可分为全向天线、定向天线等；按外形分类，可分为线状

天线、⾯状天线等；等等分类。

*电磁波的辐射

导线上有交变电流流动时，就可以发⽣电磁波的辐射，辐射的能⼒与导线的长度和形状有关。如图1.1 a 所⽰，若两导线的距

离很近，电场被束缚在两导线之间，因⽽辐射很微弱；将两导线张开，如图1.1 b 所⽰，电场就散播在周围空间，因⽽辐射增

强。必须指出，当导线的长度L 远⼩于波长λ 时，辐射很微弱；导线的长度L 增⼤到可与波长相⽐拟时，导线上的电流将⼤⼤增加，因⽽就能形成较强的辐射。

1.2 对称振⼦

对称振⼦是⼀种经典的、迄今为⽌使⽤最⼴泛的天线，单个半波对称振⼦可简单地单独⽴地使⽤或⽤作为抛物⾯天线的馈源，

也可采⽤多个半波对称振⼦组成天线阵。两臂长度相等的振⼦叫做对称振⼦。每臂长度为四分之⼀波长、全长为⼆分之⼀波长

的振⼦，称半波对称振⼦, 见图1.2 a 。另外，还有⼀种异型半波对称振⼦，可看成是将全波对称振⼦折合成⼀个窄长的矩形

框，并把全波对称振⼦的两个端点相叠，这个窄长的矩形框称为折合振⼦，注意，折合振⼦的长度也是为⼆分之⼀波长，故称

为半波折合振⼦, 见图1.2 b。

1.3 天线⽅向性的讨论

1.3.1 天线⽅向性

发射天线的基本功能之⼀是把从馈线取得的能量向周围空间辐射出去，基本功能之⼆是把⼤部分能量朝所需的⽅向辐射。垂直放置的半波对称振⼦具有平放的“⾯包圈” 形的⽴体⽅向图（图1.3.1 a）。⽴体⽅向图虽然⽴体感强，但绘制困难，图1.3.1 b与

通信电子中的射频技术与天线设计

在当今科技高速发展的时代，通信电子已成为人们日常生活不可或缺的重要工具。而通信电子中的射频技术与天线设计则是其中极为关键的技术领域。本文将从射频技术的概念、射频技术应用、天线设计原理等方面，为读者详细介绍射频技术与天线设计的相关知识。

一、射频技术概述

射频技术是指在无线电通信中，频率在10kHz至100GHz的电子信号传输中所涉及到的技术。射频技术的发展，可以说是现代通信电子技术得以快速、稳定发展的关键。射频技术在现代通信系统、电视、导航、雷达等领域得到了广泛应用。

二、射频技术应用

1、手机通信

现今，手机通信已经成为人们日常生活中不可或缺的通信方式，而这其中涉及到的射频技术也是非常关键。在手机通信系统中，基站与手机之间的通讯信号需要通过天线进行传输。而在天线的进行信号传输的过程中，就需要应用到射频技术。因此，射频技术也是手机通信领域中的重要技术之一。

2、卫星通信

卫星通信则需要应用到更高频率的信号传输以实现更广范围的覆盖。射频技术在卫星通信中应用较为广泛，从卫星收发机到制导与通讯信号处理，都离不开射频技术。

3、雷达系统

雷达系统在军事与科学研究领域中有着极为重要的应用，也是射频技术应用领域中的重要部分。在雷达系统中，需要以高频率信号去探测物体的发射与接收，而射频技术恰好就是为此类高频信号传输技术而生的。

三、天线设计原理

天线是传输射频信号最关键的部件，其设计原理是射频技术应用的核心之一。天线主要分为有源与无源两种类型，有源的天线可以将无线信号变成电能输出，无源的天线则是仅起到传输信号的作用。

在天线设计中，传统的重点是提高天线的发射接收效能。而如今，随着通信设备越来越小，天线的微型化设计也变得十分重要。在设计微型天线时，需要考虑天线的尺寸、形状、电磁性能等多种因素。而天线的形状也可以有许多变化，例如天线可以是圆柱形、矩形、螺旋型等。

四、结语

射频技术与天线设计是现代通讯电子技术中最为重要的技术之一。它们的广泛应用，为现代人们的成长、交流与生活提供了极大的便利与可能。同时，射频技术与天线设计也需要不断地运用现代先进科技，不断进行创新，才能推动这一领域的发展。

天线射频技术的基本原理和应用

1. 引言

天线射频技术是无线通信中不可或缺的核心技术之一。它在无线通信中起着收发信号的重要作用。本文将介绍天线射频技术的基本原理和应用，并分析其在不同领域中的重要性。

2. 天线射频技术基本原理

2.1 天线的工作原理

天线是将电磁波转化为电信号或将电信号转化为电磁波的装置。它通过接收或辐射电磁波来实现信号的传输。天线的工作原理可以简化为以下几个步骤：

• 接收电磁波：天线通过接收电磁波的方式将电磁波转化为电信号。

• 放大电信号：接收到的电信号通过天线内部的电路放大，增加信号的强度。

• 辐射电磁波：放大后的信号被转化为电磁波，从而被传输到目标设备或区域。

2.2 射频技术的基本原理

射频技术是指在超高频（UHF）和高频（HF）范围内进行信号传输和通信的技术。射频技术的基本原理包括以下几个方面：

• 调制：通过将低频信号与高频载波信号进行合成，将信息传输到载波中。

• 解调：将接收到的调制信号还原为原始的低频信号。

• 放大：增加信号的强度，以提高传输距离和可靠性。

• 滤波：去除无效的频率成分，以增强信号的质量。

3. 天线射频技术的应用

3.1 通信领域

天线射频技术在通信领域中有着广泛的应用。无线通信技术（如移动通信和无线局域网）需要天线来实现信号的传输和接收。天线射频技术在提高通信质量、扩大覆盖范围和增加通信容量方面发挥着重要作用。 3.2 遥感领域

遥感技术利用天线射频技术进行数据的采集和传输。通过遥感技术，可以获取到卫星、飞机等载体上收集到的地面数据。这些数据可以用于地理信息系统、气象预测、农业监测等领域，对环境保护和资源管理起到重要的作用。

3.3 导航与定位领域

导航与定位技术是基于天线射频技术的应用之一。通过接收卫星信号，利用天线进行信号的接收和解调，可以实现精确定位和导航。这种技术在汽车导航、航空导航、船舶导航等领域有着广泛的应用。

3.4 无线能量传输领域

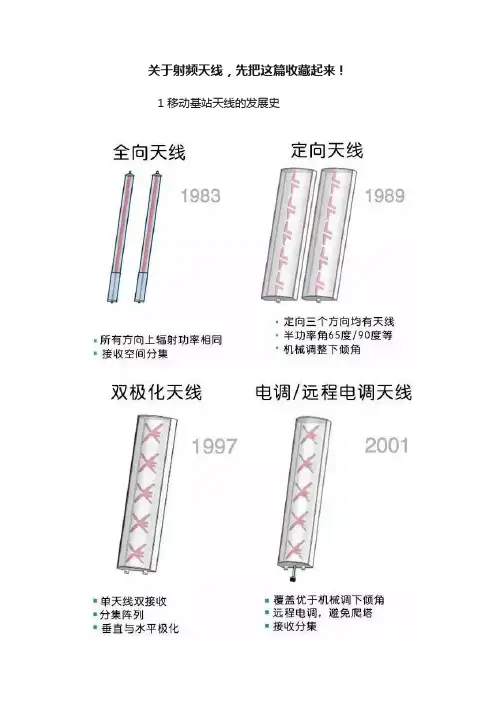

关于射频天线，先把这篇收藏起来！

1 移动基站天线的发展史

2 电磁波传播基础知识

无线电波的定义

无线电波是一种信号和能量的传播形式，在传播过程中，电场和磁场在空间中相互垂直，且都垂直于传播方向。

无线电波的传播方向

正交特性；电生磁、磁生电。

无线电波的波长、频率与传播速度的关系

其中：波长 λ= C/f （式中，C为光速，f为工作频率，λ为波长。）

在相同的介质中，不同频率下，天线的工作波长不同。频率越高，波长越短。

天线的电性能与电长度（波长）对应。物理长度则需要进行换算。

无线电波的极化

无线电波在空间传播时，其电场方向是按一定的规律而变化的，这种现象称为无线电波的极化。无线电波的极化是由电场矢量在空间运动的轨迹确定的。如果电波的电场方向垂直于地面，我们就称它为垂直极化波。如果电波的电场方向与地面平行，则称为水平极化波。

圆极化线极化—>

左旋、右旋；垂直、水平

天线极化

是指电场矢量在空间运动的轨迹。

双极化天线

由两组正交的辐射单元组成。

1）互补（完备不相关。正交/90度）（规划工作）

2）相当（平衡工作。+45/-45）（胜任工作）

3）高效（XPD 降低损耗）（专注工作）

多径传播

电波在传播过程中，除直接传播外，遇到障碍物（例如，山丘、森林、地面或楼房等高大建筑物），还会产生反射和绕射。因此，到达接收天线的电磁波，不仅有直射波，还有反射波，绕射波、透射波，这种现象就叫多径传输。

由于多径传播使得信号场强分布复杂化，波动很大；也由于多径传输的影响，会使电波的极化方向发生变化（扭转），因此，有的地方信号场强增强，有的地方信号场强减弱，另外，不同的障碍物对电波的反射能力也不同。为降低多径传输效应的影响，一般采用空间分集或极化分集来接收。

空间分集：单极化天线

极化分集：双极化天线

3 天线辐射原理

天线的定义

能够有效地向空间某特定方向辐射电磁波或能够有效地接收空间某特定方向来的电磁波的装置。天线半波振子

天线基础知识

天线 ............................................... 1

一、天线理论知识 ................................................................................................................... 1

二、天线的选择原则 ............................................................................................................. 18

三、常用天线的分类 ............................................................................................................. 23

无源器件基础知识（一）天线

武汉邮电科学研究院

虹信公司工程服务部 1 天线

一、天线理论知识

天线是将射频信号转化为无线信号的关键器件，其质量的优良和是否合理使用对无线通信工程的成败起到重要作用。所以我们必须全面了解天线。

1、天线的方位图：

天线辐射电磁波是有方向性的，它表示天线向一定方面辐射电磁波的能力。反之，作为接收天线的方向性表示了它接收不同方向来的电磁波的能力。

天线方向图的定义：天线辐射的电磁场在一定距离上随空间角坐标分布的图形。

由于电磁场的矢量特征包含了幅度、相位、极化方向等信息，因此，对应有：幅度方向图、相位方向图。而电磁场的幅度可用场强和功率密度表示，所以，幅度方向图又分为场强方向图和功率方向图。除非特殊说明，在一般情况下，通常天线方向图指的是功率方向图，幅度以dB为单位。

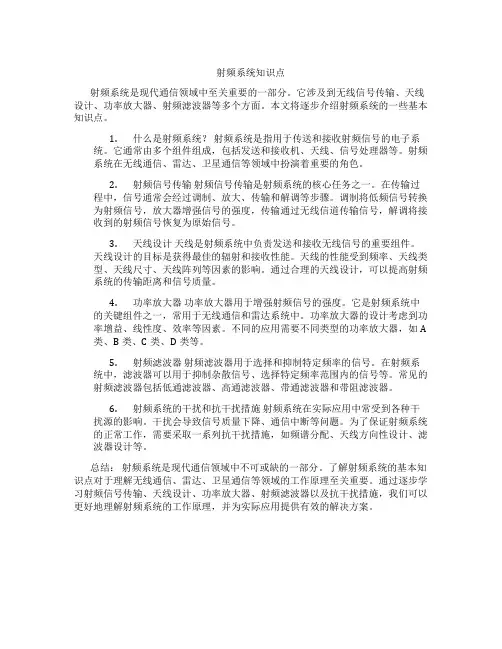

射频系统知识点

射频系统是现代通信领域中至关重要的一部分。它涉及到无线信号传输、天线设计、功率放大器、射频滤波器等多个方面。本文将逐步介绍射频系统的一些基本知识点。

1. 什么是射频系统？射频系统是指用于传送和接收射频信号的电子系统。它通常由多个组件组成，包括发送和接收机、天线、信号处理器等。射频系统在无线通信、雷达、卫星通信等领域中扮演着重要的角色。

2. 射频信号传输射频信号传输是射频系统的核心任务之一。在传输过程中，信号通常会经过调制、放大、传输和解调等步骤。调制将低频信号转换为射频信号，放大器增强信号的强度，传输通过无线信道传输信号，解调将接收到的射频信号恢复为原始信号。

3. 天线设计天线是射频系统中负责发送和接收无线信号的重要组件。天线设计的目标是获得最佳的辐射和接收性能。天线的性能受到频率、天线类型、天线尺寸、天线阵列等因素的影响。通过合理的天线设计，可以提高射频系统的传输距离和信号质量。

4. 功率放大器功率放大器用于增强射频信号的强度。它是射频系统中的关键组件之一，常用于无线通信和雷达系统中。功率放大器的设计考虑到功率增益、线性度、效率等因素。不同的应用需要不同类型的功率放大器，如A类、B类、C类、D类等。

5. 射频滤波器射频滤波器用于选择和抑制特定频率的信号。在射频系统中，滤波器可以用于抑制杂散信号、选择特定频率范围内的信号等。常见的射频滤波器包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

6. 射频系统的干扰和抗干扰措施射频系统在实际应用中常受到各种干扰源的影响。干扰会导致信号质量下降、通信中断等问题。为了保证射频系统的正常工作，需要采取一系列抗干扰措施，如频谱分配、天线方向性设计、滤波器设计等。

总结：射频系统是现代通信领域中不可或缺的一部分。了解射频系统的基本知识点对于理解无线通信、雷达、卫星通信等领域的工作原理至关重要。通过逐步学习射频信号传输、天线设计、功率放大器、射频滤波器以及抗干扰措施，我们可以更好地理解射频系统的工作原理，并为实际应用提供有效的解决方案。
