洛阳东方红拖拉机使用与维护
洛阳东方红拖拉机使用与维护
更换轮胎
根据需要定期更换轮胎，保证拖 拉机的行驶安全。
故障排查与维修
故障识别
了解常见的故障表现，如发动机异常、液压系统 失灵等，以便及时发现问题。
故障排除
在识别到故障后，可以采取相应的措施进行排除， 如更换部件、调整参数等。
维修记录
对维修过程进行记录，包括故障描述、维修措施、 更换部件等，以便日后参考。
东方红拖拉机使用说明书下载链接
总结词
了解操作方法与使用技巧
详细描述
东方红拖拉机使用说明书提供了关于拖拉机的详细操作方法和使用技巧，包括启动步骤、驾驶操作、各种作业模 式等，帮助用户充分了解和掌握拖拉机的正确使用方法。
东方红拖拉机维护保养手册下载链接
总结词
掌握维护与保养知识
详细描述
东方红拖拉机维护保养手册涵盖了关于拖拉机的日常维护、定期保养、故障排查等内容，帮助用户了 解如何保持拖拉机良好的工作状态，延长其使用寿命。
安全注意事 项
驾驶员资格
只有经过专业培训并取得 驾驶执照的驾驶员才能操 作拖拉机。
安全装备
驾驶员在作业时必须佩戴 安全帽、手套和鞋子等安 全装备。
避免疲劳驾驶
避免长时间的连续驾驶， 保证驾驶员的休息和睡眠。
东方红拖拉机维护保养
日常保养
每日检查
每天对拖拉机进行外观检查，包 括发动机、轮胎、液压系统等，
2. 挂挡困难：检查变速杆是否灵活、变 速器拨叉是否松动或损坏、同步器是否 磨损等。
详细描述
1. 离合器打滑：检查离合器踏板自由行 程、离合器压盘压力、摩擦片磨损情况等。
液压系统故障
详细描述
2. 油路漏油：检查油管接头是否 松动、密封件是否磨损等。
总结词：东方红拖拉机液压系统 故障通常表现为液压泵异常噪声、 油路漏油、液压缸动作缓慢等。

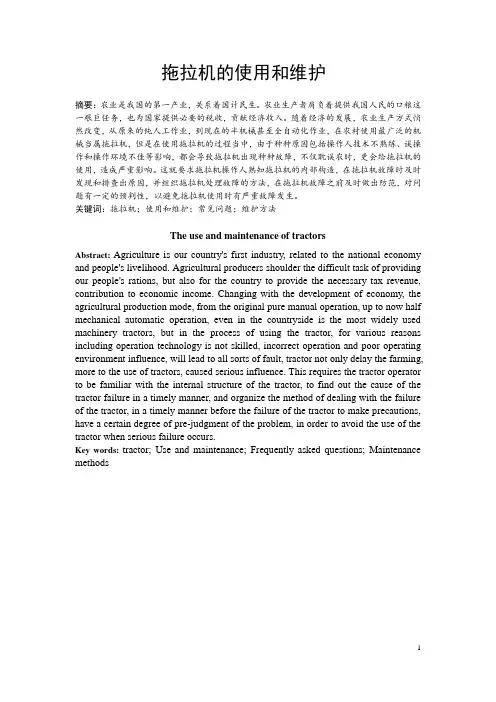

拖拉机的使用与维护
拖拉机的使用和维护摘要：农业是我国的第一产业，关系着国计民生。
农业生产者肩负着提供我国人民的口粮这一艰巨任务，也为国家提供必要的税收，贡献经济收入。
随着经济的发展，农业生产方式悄然改变，从原来的纯人工作业，到现在的半机械甚至全自动化作业，在农村使用最广泛的机械当属拖拉机，但是在使用拖拉机的过程当中，由于种种原因包括操作人技术不熟练、误操作和操作环境不佳等影响，都会导致拖拉机出现种种故障，不仅耽误农时，更会给拖拉机的使用，造成严重影响。
这就要求拖拉机操作人熟知拖拉机的内部构造，在拖拉机故障时及时发现和排查出原因，并组织拖拉机处理故障的方法，在拖拉机故障之前及时做出防范，对问题有一定的预判性，以避免拖拉机使用时有严重故障发生。
关键词：拖拉机；使用和维护；常见问题；维护方法The use and maintenance of tractorsAbstract: Agriculture is our country's first industry, related to the national economy and people's livelihood. Agricultural producers shoulder the difficult task of providing our people's rations, but also for the country to provide the necessary tax revenue, contribution to economic income. Changing with the development of economy, the agricultural production mode, from the original pure manual operation, up to now half mechanical automatic operation, even in the countryside is the most widely used machinery tractors, but in the process of using the tractor, for various reasons including operation technology is not skilled, incorrect operation and poor operating environment influence, will lead to all sorts of fault, tractor not only delay the farming, more to the use of tractors, caused serious influence. This requires the tractor operator to be familiar with the internal structure of the tractor, to find out the cause of the tractor failure in a timely manner, and organize the method of dealing with the failure of the tractor, in a timely manner before the failure of the tractor to make precautions, have a certain degree of pre-judgment of the problem, in order to avoid the use of the tractor when serious failure occurs.Key words: tractor; Use and maintenance; Frequently asked questions; Maintenance methods1目录1概述 (1)1.1发展现状 (1)1.2未来前景 (1)2 拖拉机的结构和工作原理 (1)2.1基本结构 (2)2.2工作原理 (2)3拖拉机的使用 (3)3.1拖拉机使用前准备 (3)3.1.1冬季应该提前放水 (3)3.1.2启动时不注意机油的质与量 (3)3.1.3使用不合规格的柴油 (4)3.2拖拉机的正确使用方法 (4)3.3拖拉机使用的注意事项 (4)4拖拉机的常见故障及维修 (5)4.1拖拉机柴油机的常见故障及解决方法 (5)4.1.1油路系统故障产生的原因 (5)4.1.1油路系统故障的维护 (5)4.2拖拉机的传动系统故障及解决方法 (6)4.3拖拉机的电气系统的故障及解决方法 (6)4.3.1电磁开关故障 (6)4.3.2起动机故障 (6)24.3.3蓄电池故障 (6)5拖拉机的维护 (6)参考文献 (8)致谢 (9)31概述1.1发展现状拖拉机在中国广大农村应用广泛，是农民们不可或缺的农用机械。

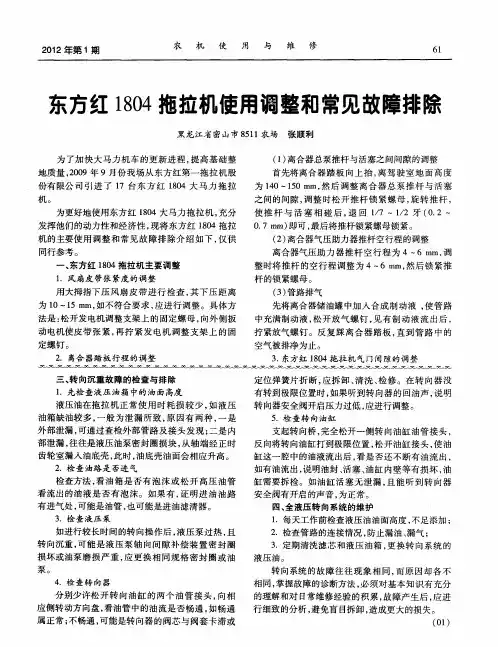

东方红1804拖拉机使用调整和常见故障排除
三 、 向沉 重故 障 的检查 与排 除 转 １ ．先检 查液压 油 箱 中的 油面 高度
液 压油 在拖 拉 机 正 常使 用 时 耗 损 较 少 ， 液 压 如 油箱 缺 油较 多 ， 般 为 泄漏 所 致 ， 因有 两 种 ， 是 一 原 一 外部 泄漏 ， 可通过 查检 外 部管 路 及接 头发 现 ； 是 内 二 部泄 漏 ， 往往 是 液压油 泵 密封 圈 损块 ， 从轴 端 经 正 时 齿轮 室漏 入 油底 壳 ， 时 ， 此 油底 壳油 面会 相应 升 高 。
一
０ ７ｍ 即可 ， 后将 推杆 锁 紧螺母 锁 紧。 ． ｍ） 最
（） ２ 离合器气压助力器推杆空行程的调整 离合器气压助力器 推杆空行程为 ４— ｍ， ６ｍ 调 整 时将 推 杆 的 空行 程 调 整 为 ４～６ｍｍ， 后 锁 紧 推 然
杆 的锁 紧螺母 。
、
东方红 １０ ８４拖拉 机主 要调 整
泵。 ４ ．检 查 转 向器
转向系统 的故障往往现象相 同， 而原因却各不 相同， 掌握 故 障 的诊 断 方法 ， 须对 基 本 知识 有 充 分 必 的理解和对 日常维修经验 的积累 ， 故障产生后 ， 应进 行 细致 的分析 ， 避免 盲 目拆卸 ， 造成 更 大 的损 失 。
缸 这一 腔 中 的油 液流 出后 ， 是 否 还不 断 有 油 流 出 ， 看
如 有油 流 出 ， 明油 封 、 塞 、 缸 内壁 等 有 损坏 ， 说 活 油 油 缸 需要拆 检 。如 油 缸 活 塞 无 泄漏 ， 能 听到 转 向器 且
安 全 阀有 开启 的声 音 ， 为正 常 。
２１ ０ ２年第 １ 期
农 机 使 用 与 维 修
６ １
东方红 １０ 拖拉机使用调整和常见故障排除 ４ ８

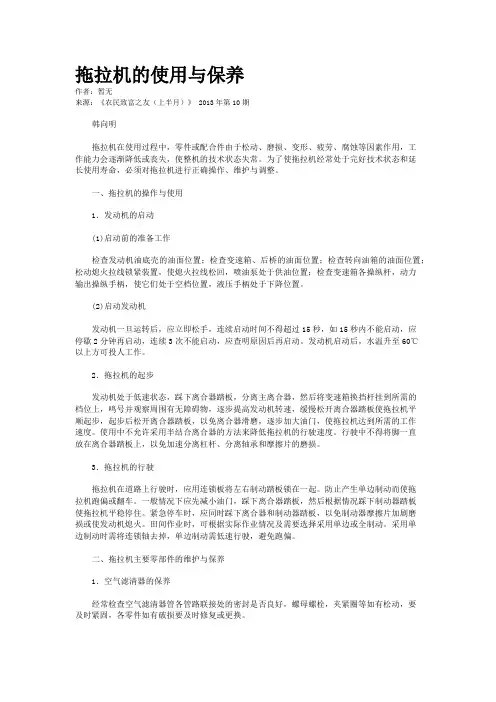

拖拉机的使用与保养
拖拉机的使用与保养作者：暂无来源：《农民致富之友（上半月）》 2013年第10期韩向明拖拉机在使用过程中，零件或配合件由于松动、磨损、变形、疲劳、腐蚀等因素作用，工作能力会逐渐降低或丧失，使整机的技术状态失常。
为了使拖拉机经常处于完好技术状态和延长使用寿命，必须对拖拉机进行正确操作、维护与调整。
一、拖拉机的操作与使用1．发动机的启动(1)启动前的准备工作检查发动机油底壳的油面位置；检查变速箱、后桥的油面位置；检查转向油箱的油面位置；松动熄火拉线锁紧装置，使熄火拉线松回，喷油泵处于供油位置；检查变速箱各操纵杆，动力输出操纵手柄，使它们处于空档位置，液压手柄处于下降位置。
(2)启动发动机发动机一旦运转后，应立即松手，连续启动时间不得超过15秒，如15秒内不能启动，应停歇2分钟再启动，连续3次不能启动，应查明原因后再启动。
发动机启动后，水温升至60℃以上方可投人工作。
2．拖拉机的起步发动机处于低速状态，踩下离合器踏板，分离主离合器，然后将变速箱换挡杆挂到所需的档位上，鸣号并观察周围有无障碍物，逐步提高发动机转速，缓慢松开离合器踏板使拖拉机平顺起步，起步后松开离合器踏板，以免离合器滑磨，逐步加大油门，使拖拉机达到所需的工作速度。
使用中不允许采用半结合离合器的方法来降低拖拉机的行驶速度。
行驶中不得将脚一直放在离合器踏板上，以免加速分离杠杆、分离轴承和摩擦片的磨损。
3．拖拉机的行驶拖拉机在道路上行驶时，应用连锁板将左右制动踏板锁在一起。
防止产生单边制动而使拖拉机跑偏或翻车。
一般情况下应先减小油门，踩下离合器踏板，然后根据情况踩下制动器踏板使拖拉机平稳停住。
紧急停车时，应同时踩下离合器和制动器踏板，以免制动器摩擦片加剧磨损或使发动机熄火。
田间作业时，可根据实际作业情况及需要选择采用单边或全制动。
采用单边制动时需将连锁轴去掉，单边制动需低速行驶，避免跑偏。
二、拖拉机主要零部件的维护与保养1．空气滤清器的保养经常检查空气滤清器管各管路联接处的密封是否良好，螺母螺栓，夹紧圈等如有松动，要及时紧固，各零件如有破损要及时修复或更换。
拖拉机使用过程维修保养注意事项
拖拉机使用过程维修保养注意事项1. 引言1.1 引言拖拉机作为农业生产中常用的机械设备，其使用过程中需要特别注意维修保养的工作。
正确的维修保养可以延长拖拉机的使用寿命，提高工作效率，保障操作人员的安全。
本文将详细介绍拖拉机使用过程中的注意事项，包括准备工作、使用注意事项、定期保养、常见故障排除和安全注意事项等方面，希望能够为广大农民朋友提供实用的指导。
在使用拖拉机之前，必须对其进行充分的准备工作，包括检查机油、润滑油、燃油等是否充足，检查轮胎气压是否正常，以及检查各项仪表盘是否正常显示等。
只有确保拖拉机处于良好的工作状态，才能保证工作的顺利进行。
在使用拖拉机的过程中，还要注意操作规范，避免超载、超速等不良操作，以免造成机械损坏或者安全事故。
定期保养也是非常重要的，包括更换机油、清洗空气滤清器、检查传动系统等，可以有效延长拖拉机的使用寿命。
在遇到拖拉机常见故障时，应该及时排除，以免影响工作效率。
操作人员在使用拖拉机时一定要注意安全，穿着合适的工作服装，遵守操作规程，确保自身和他人的安全。
通过本文的介绍，希望能够帮助广大农民朋友更好地使用和维护拖拉机，提高农业生产效率，实现丰收的梦想。
2. 正文2.1 准备工作准备工作是保证拖拉机顺利工作的重要环节，只有做好充分的准备工作，才能确保拖拉机的安全运行。
在使用拖拉机之前，首先要检查拖拉机的外观和内部机械部件是否完好，是否有明显的损坏或漏油现象。
还要确保拖拉机的各项操作装置灵活可靠，操作杆、脚踏板等部件是否有松动或损坏现象。
在确保拖拉机外部完好的情况下，接下来就应该检查机油、燃油、水箱等润滑和冷却系统的液位是否正常。
在使用拖拉机之前，还需要检查轮胎气压是否符合要求，轮胎是否存在漏气等问题。
还要检查拖拉机的电源系统是否正常，电瓶是否存储足够的电荷，电路是否通畅等。
做好充分的准备工作可以帮助避免因操作不慎或机械故障导致的危险情况发生，保障拖拉机使用过程中的安全与稳定性。
拖拉机调整与保养维护
N o n g j i y u w e i x i u一、拖拉机的正确调整1、调整离合器制动手柄自由行程。
离合器制动手柄的自由行程应为25～30mm。
需要调整时，拧松锁紧螺母，调节离合器拉杆的长度，使离合器制动手柄的白由行程符合要求。
2、调整离合器分离间隙。
调整时，将离合器、制动手柄放到“合”的位置。
检查分离杠杆的球头与分离轴承。
分离杠杆的球头与分离轴承之间应保持约0.5mm的间隙。
同时，检查三个球头是否在同一旋转平面上。
如果分离间隙过大，或三个球头不在同一旋转平面上，应进行调整。
调整时，松开调节螺栓上的锁紧螺母，将调整螺母向内旋转，间隙变小，向外旋转，间隙变大。
直到间隙符合要求为止。
最后锁紧螺母。
如果分离间隙和球头位置不需要调整，则擦洗分离爪和轴承盖斜面，并加机油或黄油润滑。
3、调整拖拉机跑偏。
手扶拖拉机行走时，向左或向右跑偏，不仅会加速转向机构零部件的磨损，还会给驾驶员的操作带来许多困难。
排除拖拉机跑偏时，首先检查轮胎的气压。
气压不足时，应及时补充。
注意，应给两侧的轮胎同时充气，保持左、右轮胎的气压一致。
检查左、右轮胎磨损情况，如果磨损不均匀，可左、右换位使用。
轮胎磨损严重时，两个轮胎应同时更换。
检查尾轮固定螺母是否松动，如有松动，应立即拧紧，以免跑偏和损坏轮胎。
检查清洗尾轮轴承，如果没有损坏，应加注黄油，然后安装回位。
4、调整转向拉杆长度。
为了保证离合器很好地接合与分离，转向手把与手把套之间的距离应为20～30mm.距离过小，会影响转向的灵敏度。
调整时，先拧松锁紧螺母，拔出转向拉杆和转向手把连接处的开口销，取出转向拉杆，调整转向拉杆长度。
距离过大，应调长转向拉杆。
距离过小，应调短转向拉杆。
最后锁紧螺母。
5、调整三角皮带的张紧度。
用50～80N的力按压，三角皮带下降量应在20～30mm之间。
调整时，松开拖拉机机架上的柴油机固定螺母。
通过拖拉机前端的调节螺栓，前后移动柴油机。
向前移动，三角带调紧；向后移动，三角带调松。
洛阳东方红拖拉机使用与维护
发动机空转磨合 对发动机进行15分钟的空转磨合。按柴油机使用保养说明书规定的顺序启动发动 机后，使发动机先由低速（小油门）到中速（中油门）到高速（大油门）的顺序，依 次运行各5分钟。 磨合过程中应注意观察和倾听各部运转情况，检查有无漏油、漏水等现象，仪表 工作是否正常。当发现有不正常现象发生，应立即停车，排除故障后重新进行磨合。
Ⅱ
Ⅲ
Ⅳ
正常 12F+4R
2.25 3.42 3.94 6.08 4.72 7.16 8.26 12.75 10.76
16.32
18.83
29.06
4.25 6.44 7.43 11.47
选装逆行器 16F+16R 2.25/1.61 3.42/2.44 3.94/2.81 6.08/4.34 4.72/3.37 7.16/5.11 8.26/5.9 12.75/9.1
置，提升器操纵手柄放在下降位置。 3．拖拉机起步时，应注意前方是否有障碍物，拖拉机和农具或挂车之间是否
有人。 4．拖拉机在行驶中，驾驶员不能离开座位，任何人不得上下拖拉机。拖拉机
严禁发动机熄火、挂空档或踏下离合器踏板滑行下坡。 5．拖拉机在行驶中，驾驶员的脚绝不允许放在制动器踏板和离合器踏板上。 6．挂车必须有独立的制动系统，否则不能拖挂。 7．拖拉机停车时，一定要将农具下降到地面。拖拉机停放在斜坡上时，应将
离合 器主 泵
储油 筒
到离合助 力器气管
离合器 助力推 杆
离合器操纵机构的调整：
活塞杆
离合 器踏 板
放气螺 钉
离合器 助力器
离合器助力器：
到离合 助力器 气管
放气螺 钉
1604/1804/1404/1504使用的都是15寸单作用离合器，但离合器内部结构 不完全一样。 对气助力单作用离合器的拖拉机。储气筒里的压缩空气通过储气筒-离合 器助力器连接管进入离合器助力，实现气助力。使用中，当气压报警器 红灯亮时，说明气压低于0.39MPa,应及时检修气路。使用一段时间后， 应按技术保养要求打开放水阀放掉储气筒中的冷凝水和污物。
拖拉机的维修与保养
拖拉机的维修与保养一、拖拉机及农机具技术状态良好的标志1．拖拉机技术状态良好的标志（1)拖拉机各部零件完整，调整正确,润滑良好。
(2)发动机的功率和燃油消耗率都在规定允许的范围内，转速稳定,排气正常.(3)启动容易、迅速。
（4）全负荷工作时，发动机的水温、油温和油压正常。
(5)工作时各运动部件无发生不正常的敲击、过热和不正常振动等现象.（6）电气设备完整、工作正常.(7)液压系统和各操纵机构的作用正常.（8）不漏水、不漏油、不漏气、不漏电。
2．农机具技术状态良好的标志工作质量、能耗合乎要求，各操纵机构作用正常，运动部件无不正常的声音和过热，整台机具工作可靠。
二、拖拉机的试运转1．拖拉机试运转的作用、原则及影响因素新的、大修后或更换重要配合零件的拖拉机，在投入使用前必须进行磨合，同时进行相关检查、调整和保养，这一系列工作称为拖拉机的试运转，又称磨合。
试运转的作用有三项:①增大相互运动零件的接触表面，使实际承载面积加大以承受全面负荷工作。
②提高机件的润滑性能。
③检查、发现和排除各种故障。
实践证明，是否进行试运转和试运转质量的好坏，对机器的动力性、经济性、工作寿命有重要影响。
试运转的原则是:转速由低到高，速度由慢到快，负荷由小到大。
影响试运转质量的主要因素有：负荷、速度、对应各种负荷与速度下的磨合时间、润滑油的黏度等。
2．拖拉机试运转前的准备工作准备工作主要有:（1）组织参加试运转人员学习机务规章、机器说明书、试运转规程，了解机器的机构特点、使用性能和操作保养方法，确定负荷试运转的编组方案。
（2)准备试运转所需的油料、物料、保养工具、测试仪表（转速表、拉力表、比重计等）。
(3）检查机器技术状态和进行技术保养：①检查拖拉机外部螺栓、螺母,若有松动时应加以拧紧。
②按润滑表对各润滑点加注规定的润滑脂。
③检查发动机油底壳、变速箱、后桥、转向器、空气滤清器的油面位置，不足时按规定添加。
④加注燃油和冷却水.⑤检查前轮定位、轮胎气压或履带张紧度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2700 4400
2920 4430
（m）
5.0±0.2 6.2±0.2
5.0±0.2 6.2±0.2
档数
正常
12F+4R Ⅰ 低 档 Ⅱ Ⅲ Ⅳ Ⅰ 中 档 Ⅱ 2.25 3.42 3.94 6.08
选装逆行器
16F+16R 2.25/1.61 3.42/2.44 3.94/2.81 6.08/4.34
性能特点
• 选用国内先进的东方红牌6缸、立式、中冷、增压、直喷式柴油发 动机和上柴D6114发动机马力强劲，油耗低，动力性、经济性好。 • 整机牵引力大，可带大型农具进行复式作业。 • 变速箱档位多，速度范围宽，农田作业效率高。传动系12F+4R或 16F+16R • 液压转向，转向灵活、轻便、转向半径小，机动性好。 • 提升力大，有力调节、位调节、力位综合调节和浮动调节耕深控制 方式。； • 进口DANA前驱动桥； • 采用电液控制技术； • 液压系统提升力大； • 新款框架式驾驶室； • 后轮可装双轮胎。
动力输出轴空转磨合
将发动机置于中油门位置，结合动力输出轴控制按钮开关，使动力输出轴空转5min。检查有 无异常现象，磨合后断开动力输出轴控制按钮开关，使动力输出轴处于停止转动位置。
液压系统磨合
启动发动机后将油门放在中间位置运转，操纵位控制手柄，升降悬挂机构几次，观察有无异 常现象。然后在悬挂机构挂上3000kg左右的重物或质量相当的配套农机具，使发动机在大油门 下运转，操纵位置控制手柄，使悬挂机构能够全行程上升或下降，然后操纵快速升降按钮，使 悬挂机构上升或下降，次数不少于20次。观察液压悬挂机构能否固定在最高位置或所需要的位 置以及升降时间和有无渗漏现象。 在拖拉机静止情况下，发动机以低、中、高速运转，平稳的向左或向右操纵方向盘各10次， 观察拖拉机前轮左右转向随动情况，听声音是否正常，操纵方向盘是否平稳、轻便。 操纵每一片液压输出阀操纵手柄到提升或下降位置，并在每一个位置保压2~3分钟,观察液压 输出快换接头处和管路系统是否有漏油现象。 磨合过程中若发现故障，应及时分析原因并排除故障。
东方红-1604/1804拖拉机整机参数
型号 型式 动力输出轴功率 额定牵引力 （kW） （kN） 106±5.3 37 5390 2696 3140/3420 2848 1680-2176（1880） 1620-2200（1800） 459 720 300 （kg 7100 1680-2176（1880） 1620-2200（1800） 495 810 450 7350 东方红-1604 四轮驱动 118.5±5.95 39 5390 2696 3180/3450 东方红-1804
• • • • • • •
• • •
第一节 安全规则 1．驾驶员应受过专门训练取得驾驶执照，并应仔细阅读使用保养说明书后 才能使用拖拉机。 2．启动发动机之前，必须将变速杆放在空档位置，动力输出按钮处于分离 位置，提升器操纵手柄放在下降位置。 3．拖拉机起步时，应注意前方是否有障碍物，拖拉机和农具或挂车之间是 否有人。 4．拖拉机在行驶中，驾驶员不能离开座位，任何人不得上下拖拉机。拖拉 机严禁发动机熄火、挂空档或踏下离合器踏板滑行下坡。 5．拖拉机在行驶中，驾驶员的脚绝不允许放在制动器踏板和离合器踏板上 。 6．挂车必须有独立的制动系统，否则不能拖挂。 7．拖拉机停车时，一定要将农具下降到地面。拖拉机停放在斜坡上时，应 将手制动器拉起，在发动机熄火后，将拖拉机挂上挡。坡度大时，应将拖拉 机前、后轮胎处垫上斜块，再次起动拖拉机时，应注意将变速杆拨入空档位 置。 8．拖拉机运输作业时，在转向前必须减低行驶速度后再转向，不能在高速 行驶时转弯，以防翻车。 9．拖拉机在道路上行驶时应注意交通标志，遵守交通管理条例。 10．拖拉机在行驶前首先确认液压差速锁处于分离状态，以防止拖拉机在高 速行驶中转向时造成翻车事故。
29.06/20.76 4.47/3.2 6.78/4.85 7.83/5.59 12.08/8.63
30.69 4.44 6.73 7.77 11.99
30.39/21.71 4.68/3.34 7.09/5.07 8.18/5.85 12.63/9.02
倒档（或中L档 ）
Ⅰ Ⅱ Ⅲ Ⅳ
东方红-1604/1804拖拉机传动系统主要技术规格
正常
12F+4R 2.38 3.57 4.12 6.36
选装逆行器
16F+16R 2.35/1.68 3.57/2.55 4.12/2.94 6.36/4.54
4.72
7.16 8.26 12.75 10.76 16.32
4.72/3.37
7.16/5.11 8.26/5.9 12.75/9.1 10.76/7.69 16.32/11.66
160~180马力轮式拖拉机 东方红-1604/1804拖拉机是在消化吸收国外 先进技术优点的基础上，根据国内市场需求,自 主研制开发的大功率轮拖产品，该产品填补了 国产大功率轮拖空白.2003年试制出第一批样机 ，经过两年的试验和小批投放市场，产品已经 成熟，2005和2006年小批销往内蒙、东北、华 南和新疆等地区.受到了用户的欢迎。 目前已在东北、新疆实现大批量销售。
拖拉机的使用 注：拖拉机变速箱、后桥、差速机构、提升机构及最终传动部分，出厂 已调整好，非专业人员请勿调整，其余调整详见后述说明。 电器系统使用及调整
15 10
15
km/h
25 20
30 35
20
40 45
5
10
25
r/min
x100
0
0 0 0 0 0.8 30
发动机转速表及工作小时计： 1．显示数字×100=发动机转速，单位：rpm。 2．累计发动机工作时间，便于发动机维修。 3．转速表上的绿色及红色扇区分别表示动力输出轴 （PTO）转 速为540rpm和1000rpm时发动机的相对应 转速。 单位为km/h的橙色分度圆点刻度表示最高档时拖拉 机行驶的参考车速。 水温表：显示发动机冷却水温度，量程40-120℃。 1. 当指针指向黄色区，说明发动机温度在40-60℃； 2. 当指针指向绿色区，说明发动机温度在60-100℃； 3. 当指针指向红色区，表明发动机水温已在100115℃,水温过高，应停车检查故障。
发动机空转磨合
对发动机进行15分钟的空转磨合。按柴油机使用保养说明书规定的顺序启动发动机后，使发 动机先由低速（小油门）到中速（中油门）到高速（大油门）的顺序，依次运行各5分钟。 磨合过程中应注意观察和倾听各部运转情况，检查有无漏油、漏水等现象，仪表工作是否正 常。当发现有不正常现象发生，应立即停车，排除故障后重新进行磨合。
储油筒 离合器 主泵
离合器操纵机构的调整：
活塞杆
离合器 踏板 到离合助 力器气管 放气螺钉 离合器 助力器
离合器助 力推杆
离合器助力器：
放气螺钉
到离合助 力器气管
1604/1804/1404/1504使用的都是15寸单作用离合器，但离合器内部结构 不完全一样。 对气助力单作用离合器的拖拉机。储气筒里的压缩空气通过储气筒-离合 器助力器连接管进入离合器助力，实现气助力。使用中，当气压报警器 红灯亮时，说明气压低于0.39MPa,应及时检修气路。使用一段时间后， 应按技术保养要求打开放水阀放掉储气筒中的冷凝水和污物。
外廓尺寸 （mm） 长（包括前配重，悬挂） 宽（出厂时轮距至半轴外缘） 高（至驾驶室顶/空滤顶） 轴距 （mm）
轮距 （mm） 前轮（出厂轮距） 后轮（出厂轮距） 离地间隙（弯杆壳体下） （mm） 前配重 后配重 （kg） （kg）
最小使用质量（装驾驶室，配重架不带配重） ） 质量分配 前轮 后轮 转向圆半径 单边制动 不单边制动 （kg）
磨合后的技术保养 磨合结束后，拖拉机必须立即进行全面技术保养，方能转入正常使 用。技术保养内容如下： 1. 停车后趁热放出发动机油底壳、变速箱、提升器和后桥中的润滑 油。向发动机油底壳和各总成注入适量柴油或煤油，用低档开动拖拉 机3～4分钟，随即放出柴油或煤油，并清理放油螺塞及各滤清器，然 后加入相应的新润滑油至规定油面。 2. 清洗发动机机油滤清器、柴油滤清器，清刷空气滤清器。 3. 放出冷却水,用清水清洗发动机冷却系统后，加入新的冷却液。 4. 更换转向液压系中的液压油，清洗油箱。 5. 检查并拧紧所有外部螺栓和螺母。 6. 检查离合器、制动器的自由行程，必要时进行调整。 7. 按维护保养表向拖拉机个各部位加注润滑剂。 8. 按柴油机使用保养说明书对发动机进行保养。
40
60
°C
100
120
1/2 0 1
油量表：显示燃油箱内储存的燃油量的多少 1. 指针指向绿色区的最右边，说明油箱内的油满； 2. 随着机器的运行，指针不断向左偏转，说明油量不断的 减少； 3. 当指针指向红色区时，油箱内的油量不足，需加油。
燃油温度表：显示燃油箱中的燃油温度，量程-2051℃ 1．开启起动开关“ON”档，显示燃油实际温度。传感 器电路断开时，燃油温度显示为-20℃。 2．冬季天气寒冷，发动机起动困难时，打开燃油加热 开关，燃油温度会缓慢升高，以利于发动机的起动。
停车制动指示灯（红色）： 当停车制动手柄处于制动位时，该灯亮， 表明拖拉机处于停车制动状态。
动力输出指示灯（黄色）：（选装型功能） 后动力输出开关接通时该灯亮，表明后动力输 出接合。
差速锁指示灯（黄色）：（选装型功能） 后桥差速锁开关接通时该灯亮，表明后桥 差速锁接合。
后工作灯指示灯（黄色） 按下后工作灯开关，该指示灯亮。
4.93
7.48 8.63 13.33 11.25 17.06
4.93/3.52
7.48/5.35 8.63/6.17 13.33/9.52 11.25/8.04 17.06/12.19
Ⅲ
Ⅳ
理论速度 km/h
高 档
