盲板规格尺寸
盲板尺寸
Pg=1KG Pg=2.5 KG Pg=6KG Pg=10KG Pg=16KG Pg=25KG
Dg=10 Φ35 Φ35 Φ35 Φ40 Φ40
Dg=15 Φ40 Φ40 Φ40 Φ45 Φ45
Dg=20 Φ50 Φ50 Φ50 Φ58 Φ58
Dg=25 Φ60 Φ60 Φ60 Φ68×6 Φ68×6
Dg=32 Φ70 Φ70 Φ70×6 Φ78×6 Φ78×6
Dg=40 Φ80×6 Φ80×6 Φ80×6 Φ88×6 Φ88×6
Dg=50 Φ90×6 Φ90×6 Φ90×6 Φ102×6 Φ102×6
Dg=65 Φ110×6 Φ110×6 Φ110×6 Φ122×6 Φ122×6
Dg=80 Φ128×6 Φ128×6 Φ128×6 Φ138×6 Φ138×6
Dg=100
Φ148×6 Φ148×6 Φ148×6 Φ158×6 Φ158×6 Φ162×6
Dg=125
Φ178×8 Φ178×8 Φ178×8 Φ188×8 Φ188×8 Φ188×8
Dg=150
Φ202×10 Φ202×10 Φ202×10 Φ212×10 Φ212×10 Φ218×10
Dg=175
Φ232×10 Φ232×10 Φ232×10 Φ242×10 Φ242×10 Φ248×10
Dg=200
Φ258×12 Φ258×12 Φ258×12 Φ268×12 Φ268×12 Φ278×12
Dg=225
Φ282×12 Φ282×12 Φ282×12 Φ295×12 Φ295×12 Φ305×18
Dg=250
Φ312×12 Φ312×12 Φ312×12 Φ320×12 Φ320×12 Φ335×18
Dg=300
Φ365×12 Φ365×12 Φ365×12 Φ370×14 Φ378×14 Φ390×18
Dg=350
Φ415×12 Φ415×12 Φ415×12 Φ430×14 Φ438×18 Φ450×20
Dg=400
Φ465×12 Φ465×12 Φ465×16 Φ482×18 Φ496×20 Φ505×20
Dg=450
Φ520×12 Φ520×12 Φ520×18 Φ532×20 Φ550×20 Φ555×24
Dg=500
Φ570×16 Φ570×18 Φ570×20 Φ585×20 Φ610×24 Φ615×24
Dg=600 Φ670×18 Φ670×18 Φ670×24 Φ685×24 Φ720×24
Dg=700 Φ775×18 Φ775×18 Φ775×24
Dg=800 Φ880 Φ880 Φ880
Dg=1000 Φ1080×20 Φ1080×20 Φ1080×20
Dg=1200 Φ1280×20 Φ1280×20 Φ1280×20
1：如无特殊情况，盲板材质选用A3
2：表中部分厚度为经验值，仅供参考
盲板厚度计算
压力等级分为：低压：0~1.6MPa
中压：1.6~10 MPa
高压：10~100 MPa
低压平板盲板厚度计算公式：
δ=d×（K×P/Rb）1/2+C
δ：盲板厚度， mm
d：直径。以管道内径带入，mm
K：计算系数，一般K=0.3
P：操作压力，MPa
Rb：强度，为材料的抗拉强度，MPa
C：为腐蚀增量，一般取1.5~2.0mm
附表：盲板或者插班厚度（mm）（设计规定 CD42A1-82）
盲板规格 工作压力（MPa）
1.0 1.6 2.5 4.0 6.4
25 — — 8 10 10
32 — — 8 10 10
40 — — 8 10 12
50 8 8 10 10 12
65 8 8 10 12 14
80 8 8 10 14 14
100 8 8 10 16 18
125 8 8 10 16 18
150 10 10 12 20 20
200 12 14 16 20 24
250 14 16 20 24 28
300 16 18 22 28 34
注： 若管道内温度在120摄氏度以下，则中低压平板盲板与高压双凸面盲板皆用20#钢制
作；若温度在120摄氏度以上，皆用30#钢制作。
盲板的厚度计算
夹在两法兰之间的盲板，其计算厚度可按式（1）确定。用整体钢板制造时，式中焊
接接头系数φ等于１。对于永久性盲板应按式（2）增加厚度附加量。
δｍ＝0.433ｄＧ·][tP （1）
δｄ＝δｍ＋２Ｃ２ （2）
δn＝δd＋Ｃ１ +△ （3）
式中
δｍ ——盲板计算厚度（ｍｍ）；
ｄＧ ——凹面或平面法兰垫片的内径或环槽式垫片平均直径（ｍｍ）；
Ｐ ——设计压力（ＭＰａ）；
［σ］ｔ——在设计温度下材料的许用应力（ＭＰａ）；
φ ——焊接接头系数；
δｄ ———盲板的设计厚度（ｍｍ）；
Ｃ２ ———腐蚀裕量（ｍｍ）；
Ｃ１ ———钢板负偏差（ｍｍ）。
δn ———名义厚度（ｍｍ）。
△ ———除去负偏差以后的圆整植（ｍｍ）。
法兰盲板标准
法兰盲板标准
法兰盲板是一种管道连接中常用的元件，用于封堵管道系统。
根据不同的标准和要求，法兰盲板的型号和规格也会有所不同。
以下是一些常见的法兰盲板标准：
ANSI标准：ANSI（美国国家标准学会）制定了一系列法兰和盲板的标准，其中包括盲板的尺寸、材质、压力等级等要求。
ASME标准：ASME（美国机械工程师协会）制定了一些法兰盲板的标准，包括尺寸、材质、制造工艺等方面的要求。
DIN标准：DIN（德国工业标准）制定了一些适用于法兰和盲板的标准，常见的有DIN 2527、DIN 2573、DIN 2576等。
JIS标准：JIS（日本工业标准）也有一些法兰盲板的标准，适用于一些特定的管道系统。
GB标准：在中国，国家标准化委员会发布了一些法兰盲板的国家标准，如GB/T 9112、GB/T 9113等。
这些标准涵盖了全球范围内使用的一些常见法兰盲板的规格和要求。

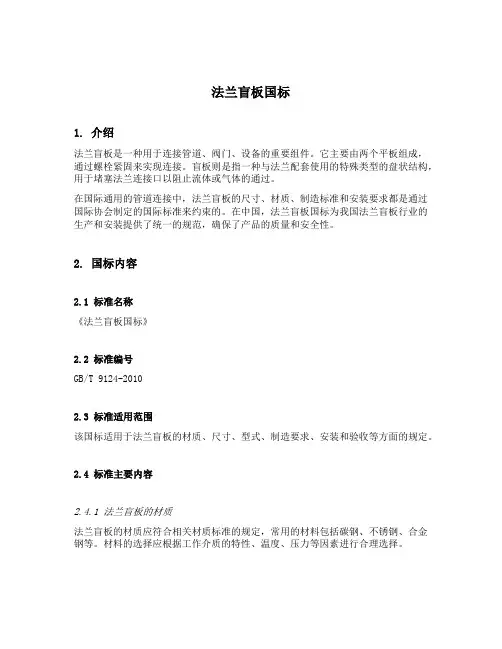

法兰盲板国标
法兰盲板国标1. 介绍法兰盲板是一种用于连接管道、阀门、设备的重要组件。
它主要由两个平板组成，通过螺栓紧固来实现连接。
盲板则是指一种与法兰配套使用的特殊类型的盘状结构，用于堵塞法兰连接口以阻止流体或气体的通过。
在国际通用的管道连接中，法兰盲板的尺寸、材质、制造标准和安装要求都是通过国际协会制定的国际标准来约束的。
在中国，法兰盲板国标为我国法兰盲板行业的生产和安装提供了统一的规范，确保了产品的质量和安全性。
2. 国标内容2.1 标准名称《法兰盲板国标》2.2 标准编号GB/T 9124-20102.3 标准适用范围该国标适用于法兰盲板的材质、尺寸、型式、制造要求、安装和验收等方面的规定。
2.4 标准主要内容2.4.1 法兰盲板的材质法兰盲板的材质应符合相关材质标准的规定，常用的材料包括碳钢、不锈钢、合金钢等。
材料的选择应根据工作介质的特性、温度、压力等因素进行合理选择。
2.4.2 法兰盲板的尺寸法兰盲板的尺寸应符合国际标准的规定，对于常见的尺寸，国标中已经给出了具体的规定。
对于非常规尺寸的法兰盲板，可以根据特殊需要进行定制，但需要满足相应的技术要求和验收标准。
2.4.3 法兰盲板的型式国标中规定了几种常见的法兰盲板型式，包括平面盲板、凸台盲板、凹台盲板等。
不同型式的法兰盲板适用于不同的工况和使用环境，使用前需要根据实际需求进行选择。
2.4.4 法兰盲板的制造要求国标中对法兰盲板的制造要求进行了详细的规定，包括材料的选择、生产工艺、表面处理、标志和包装等方面。
制造商在生产过程中需要严格按照国标的要求进行操作，确保产品的质量和安全性。
2.4.5 法兰盲板的安装和验收国标中对法兰盲板的安装和验收进行了具体规定。
安装人员需要按照相关要求进行操作，保证安装的牢固和密封。
验收人员需要对安装完成后的法兰盲板进行检查，确保其符合国标的要求。
2.5 标准优势和意义《法兰盲板国标》的制定和实施对于我国法兰盲板行业有着重要的意义。

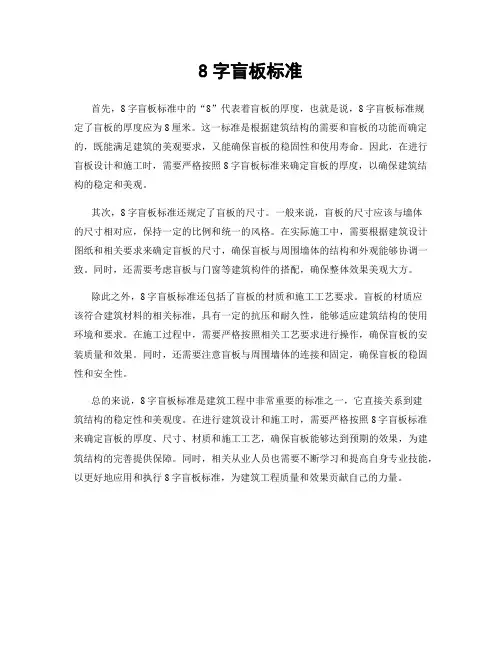

8字盲板标准
8字盲板标准
首先，8字盲板标准中的“8”代表着盲板的厚度，也就是说，8字盲板标准规
定了盲板的厚度应为8厘米。
这一标准是根据建筑结构的需要和盲板的功能而确定的，既能满足建筑的美观要求，又能确保盲板的稳固性和使用寿命。
因此，在进行盲板设计和施工时，需要严格按照8字盲板标准来确定盲板的厚度，以确保建筑结构的稳定和美观。
其次，8字盲板标准还规定了盲板的尺寸。
一般来说，盲板的尺寸应该与墙体
的尺寸相对应，保持一定的比例和统一的风格。
在实际施工中，需要根据建筑设计图纸和相关要求来确定盲板的尺寸，确保盲板与周围墙体的结构和外观能够协调一致。
同时，还需要考虑盲板与门窗等建筑构件的搭配，确保整体效果美观大方。
除此之外，8字盲板标准还包括了盲板的材质和施工工艺要求。
盲板的材质应
该符合建筑材料的相关标准，具有一定的抗压和耐久性，能够适应建筑结构的使用环境和要求。
在施工过程中，需要严格按照相关工艺要求进行操作，确保盲板的安装质量和效果。
同时，还需要注意盲板与周围墙体的连接和固定，确保盲板的稳固性和安全性。
总的来说，8字盲板标准是建筑工程中非常重要的标准之一，它直接关系到建
筑结构的稳定性和美观度。
在进行建筑设计和施工时，需要严格按照8字盲板标准来确定盲板的厚度、尺寸、材质和施工工艺，确保盲板能够达到预期的效果，为建筑结构的完善提供保障。
同时，相关从业人员也需要不断学习和提高自身专业技能，以更好地应用和执行8字盲板标准，为建筑工程质量和效果贡献自己的力量。
机械部标准法兰尺寸
标准：ANSI B16.5
面径（DN）：1/2" (15mm) ~ 48" (1200mm)
厚度（T）：由于直径和压力等级的不同而有变化
3.滑动型法兰（Slip-On Flange）尺寸：
标准：ANSI B16.5
面径（DN）：1/2" (15mm) ~ 48" (1200mm)
对于特殊要求的法兰连接，请咨询专业工程师或参考相关的标准规范以获取准确的尺寸信息。

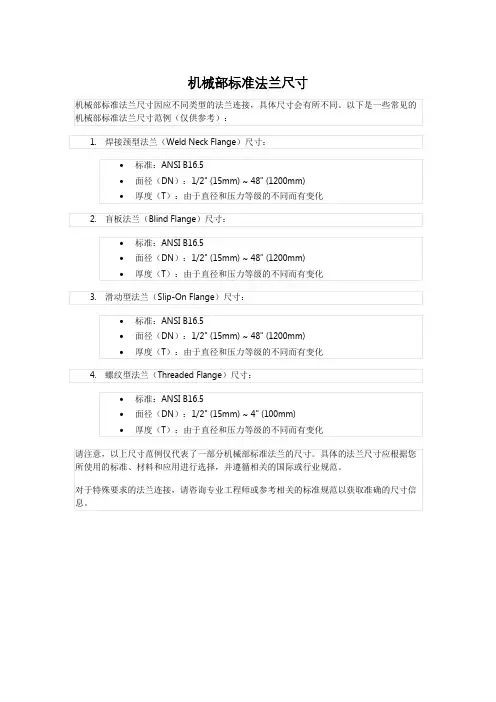

机械部标准法兰尺寸
机械部标准法兰尺寸因应不同类型的法兰连接，具体尺寸会有所不同。以下是一些常见的机械部标准法兰尺寸范例（仅供参考）：
1.焊接颈型法兰（Weld Neck Flange）尺寸：
ห้องสมุดไป่ตู้标准：ANSI B16.5
面径（DN）：1/2" (15mm) ~ 48" (1200mm)
厚度（T）：由于直径和压力等级的不同而有变化
厚度（T）：由于直径和压力等级的不同而有变化
4.螺纹型法兰（Threaded Flange）尺寸：
标准：ANSI B16.5
面径（DN）：1/2" (15mm) ~ 4" (100mm)
厚度（T）：由于直径和压力等级的不同而有变化
请注意，以上尺寸范例仅代表了一部分机械部标准法兰的尺寸。具体的法兰尺寸应根据您所使用的标准、材料和应用进行选择，并遵循相关的国际或行业规范。
盲板厚度标准
盲板厚度标准盲板是一种用于封闭管道或设备的空隙或孔洞的设备，其作用是防止流体或气体泄漏，同时还能够防止外部环境对管道或设备的侵蚀。
盲板的厚度标准对于其在工程实践中的应用具有重要意义，本文将对盲板厚度标准进行详细介绍。
首先，盲板的厚度标准应符合相关的国家标准或行业标准。
在中国，盲板的生产和应用需要符合国家标准GB/T9115.1-2000《钢制法兰》中的相关规定，其中包括盲板的尺寸、材质、厚度等方面的要求。
在选择盲板时，应根据具体的工程要求和使用环境来确定盲板的厚度标准，以确保盲板能够正常工作并具有良好的密封性能。
其次，盲板的厚度标准还应考虑到工作压力和工作温度等因素。
在实际工程中，盲板通常需要承受一定的工作压力，因此其厚度标准需要根据工作压力来确定。
此外，工作温度也会对盲板的厚度标准产生影响，高温环境下盲板的热膨胀性能需要得到考虑，以确保盲板在高温条件下仍然能够保持良好的密封性能。
另外，盲板的厚度标准还需考虑盲板的材质和制造工艺。
不同材质的盲板其厚度标准会有所不同，一般来说，盲板的材质应选择与管道或设备相同的材质，以确保盲板与管道或设备有良好的兼容性。
同时，盲板的制造工艺也会对其厚度标准产生影响，应选择质量可靠的制造商进行生产，以确保盲板的质量和性能符合要求。
最后，盲板的厚度标准还需考虑盲板的安装和维护等因素。
在安装盲板时，应按照相关的安装要求进行操作，以确保盲板能够正确安装并具有良好的密封性能。
在盲板的维护过程中，应定期对盲板进行检测和维护，及时发现并处理盲板的损坏或老化现象，以确保盲板能够长期稳定地工作。
综上所述，盲板的厚度标准是一个涉及多个方面因素的复杂问题，需要综合考虑工程要求、工作环境、材质和制造工艺等多个方面的因素。
只有在充分考虑这些因素的基础上，选择合适的盲板厚度标准，才能确保盲板在工程实践中能够发挥良好的作用。
管件尺寸表
管件尺寸表管件尺寸表是指用于管道连接的各种管件的规格和尺寸的汇总表，常用于管道设计、安装和维护等工作中。
管件尺寸表按照管道的直径大小、管件的种类和连接方式等进行分类，具体内容如下：一、阀门类管件尺寸表1.截止阀：DN50-400mm2.球阀：DN15-1000mm3.闸阀：DN40-600mm4.蝶阀：DN50-1200mm5.止回阀：DN15-1200mm6.隔膜阀：DN15-500mm7.电动阀门：DN15-1200mm二、管接类管件尺寸表1.弯头：R=1.5D，1D，0.75D，0.5D；DN15-1200mm2.三通（等通、异口）：DN15-1200mm3.四通（等通、异口）：DN50-600mm4.变径管（通径扩大或缩小）：DN15-1200mm5.扩口管（口径扩大）：DN15-1200mm6.缩口管（口径缩小）：DN15-1200mm三、法兰类管件尺寸表1.法兰（平焊、对焊、螺纹、承插）：DN15-2400mm2.法兰盲板：DN15-2400mm3.法兰套（法兰之间连接的管段）：DN15-2400mm4.衬垫（用于补偿法兰之间的不平衡）：DN15-2400mm四、管卡类管件尺寸表1.管卡（U型、三角型）：DN15-400mm2.卡箍（橡胶、金属）：DN15-400mm3.卡簧（单簧、双簧）：DN15-400mm五、其他类管件尺寸表1.管塞（盲板）：DN15-1200mm2.法兰喉（用于改变法兰连接的管段角度）：DN15-1200mm3.管帽（用于管道的盖头和止水作用）：DN15-1200mm4.接头（连接管道和设备的部件）：DN15-1200mm以上是一些常见的管件尺寸表，具体尺寸和规格还需按照不同的行业、材料、压力等情况进行详细的规划和设计。
在安装和维护管道时，必须按照管件尺寸表来选择合适的管件和连接方式，以确保管道系统的正常运行和安全性。
ATK 24.200.02-90 钢制法兰盲板
标准结构图钢制法兰盲板结构、尺寸和技术要求АТК 24.200.02-90标准结构图钢制法兰盲板АТК 24.200.02-90结构、尺寸和技术要求实施日期：1991年1月1日违反本标准结构图将依法追究责任本标准结构图适用于化工、石油炼治、石化、油气以及其它相关工业中使用的钢制法兰盲板，公称压力为0.6-16兆帕（6-160千克力/平方厘米）、温度为70-600℃。
1. 结构和尺寸1.1. 标准结构图适用于五种型式的盲板:型式1——带连接凸缘的盲板，公称压力为0.6-4.0兆帕（6-40千克力/平方厘米）；型式2——带凸缘的盲板，公称压力为0.6-6.3兆帕（6-63千克力/平方厘米）；型式3——带端轴颈的盲板，公称压力为0.6-6.3兆帕（6-63千克力/平方厘米），氟塑料垫片表面密封尺寸除外，氟塑料垫片应符合表17的要求；型式4——椭圆截面垫片下的盲板，公称压力为6.3-16.0兆帕（63-160千克力/平方厘米）；型式5——有凹槽的盲板，公称压力为0.6-4.0兆帕（6-40千克力/平方厘米）。
（修订版。
1号修订）1.2. 公称压力为1.0兆帕（10千克力/平方厘米）；1.6兆帕（16千克力/平方厘米）；2.5兆帕（25千克力/平方厘米），公称通径为10-50毫米（含）的盲板公称压力均取4.0兆帕（40千克力/平方厘米）。
公称压力为1.0兆帕（10千克力/平方厘米），公称通径为65-150毫米（含）的盲板公称压力取1.6兆帕（16千克力/平方厘米）。
公称压力为2.5兆帕（25千克力/平方厘米），公称通径为65-150毫米（含）的盲板公称压力取4.0兆帕（40千克力/平方厘米）。
公称压力为6.3兆帕（63千克力/平方厘米）；10.0兆帕（100千克力/平方厘米），公称通径为15-40毫米（含）的盲板公称压力均取16.0兆帕（160千克力/平方厘米）。
1.3. 盲板(型式1)的结构和尺寸应符合图1和表1-5的要求。
АТК 26-18-5-93 法兰8字盲板
符合АТК 26-18-5-93的配件法兰钢制8字盲板8字盲板——安装在管端部，用于定期开关（切断）管道口的零件。
8字盲板的结构形式为八字形。
此8字盲板由实心圆盘和带介质流通孔的空心圆环组成，实心圆盘与空心圆环之间分布有螺栓孔或用作旋转轴的其他零件。
安装和工作原理8字盲板安装在两个管法兰（内部带管零配件连接孔的圆环）之间。
用于固定盲板的顶部固定销同样具备旋转轴的作用。
旋转盲板时，实心圆盘夹在各法兰之间，管道截面被覆盖。
法兰之间夹持空心圆环时，管道截面被打开。
为封堵管道，快转拆下法兰固定件（固定销），仅留下顶部零件，盲板沿此零件旋转，以保证在各法兰之间抬起实心圆盘。
而后，重新拧紧固定销连接。
大多数情况下，不仅不取出用作轴的固定件，而且朝向可旋转间隙侧拧松径向分布的固定销。
仅可在利用截止阀充分切断管道的情况下，更换切断方式。
关闭管道时，重要的是连接紧密和坚固。
因此，8字盲板具有三种形式，各种形式均决定一定工作介质压力时的连接强度和密封性等级。
如果系统运行条件允许，个别管段上还使用8字盲板代替截止阀（闸阀）。
苏联重型机器制造部1990年6月19日第ВА-002-1-6283号令批准审批单钢制法兰盲板结构、尺寸和技术要求АТК 26-18-5-93标准结构图配件法兰钢制8字盲板АТК 26-18-5-93结构、尺寸和技术要求生效日期：1993年7月1日违反本图集将依法追究其责任。
本标准结构图集适用于化工、炼油、石化、油气以及其它相关工业中使用的8字盲板，公称压力为1.6~16兆帕，温度为-70~475℃。
8字盲板适用于含腐蚀渗透速度不超过0.4毫米/年介质的操作，以及可导致金属腐蚀扩展的环境。
1. 结构和尺寸1.1. 标准结构图集规定了下列三种8字盲板型式：•型式1——带连接凸缘的8字盲板，公称压力为1.6~4.0兆帕（图1，表1~3）；•型式2——凹凸形8字盲板，公称压力为1.6~10.0兆帕（图2，表4~6）；•型式3——采用椭圆垫片的8字盲板，公称压力为6.3~16.0兆帕（图3，表7~9）。
