磨石激光雕刻排版系统使用说明
睿达RDCAM激光雕刻切割软件V5.0操作说明书
睿达 RDCAM激光雕刻切割软件 V5.0操作说明书深圳市睿达科技有限公司电话：0755-******** 传真：0755-********联系地址：深圳市南山区蛇口南海大道1077号北科创业大厦310、312# 网址： 邮编：518052由于软件升级所造成的实际操作方式、功能设置等，如有与本说明书不符之处，以软件为准。
第一章概述 (3)1.1 激光雕刻切割系统的介绍 (3)1.2 软件支持的文件格式 (3)1.3 软件对操作系统环境的要求 (3)第二章软件基本操作 (4)2.1 操作主界面 (4)2.2 语言设置与厂家信息 (5)2.3 页面设置 (5)2.4 文件的打开与保存 (6)2.4.1文件的打开 (6)2.4.2 文件的保存 (6)2.5 文件的导入与导出 (7)2.5.1 文件的导入 (7)2.5.2 文件的导出 (8)2.5.3 文件参数设置 (8)2.6 基本图形的创建 (9)2.7 对象的选取 (11)2.8 对象的颜色 (12)2.9 对象的变换 (12)2.9.1 镜像对象 (13)2.9.2 旋转对象 (13)2.9.3 改变对象大小 (15)2.9.4 倾斜 (16)2.9.5 阵列复制对象 (17)2.9.6 放置对象 (18)2.10 对象的对齐 (18)2.11 对象查看 (19)2.12 群组和解散群组 (19)2.13 重要的工具 (20)2.13.1 手动排序及切割点、切割方向设置 (20)2.13.2 设置与编辑对象的引入引出线 (23)2.13.3 路径优化 (24)2.13.4 曲线平滑 (25)2.13.5闭合检查 (26)2.13.6 删除重线 (27)2.13.7合并相连线 (27)2.13.8 位图处理 (27)2.13.9 加工预览 (32)第三章系统设置 (34)3.1 一般设置 (34)3.2 系统信息 (38)3.3 用户参数 (39)3.3.1切割参数 (40)3.3.2扫描参数 (40)3.3.3复位参数 (41)3.3.4走边框 (41)3.3.5其他参数 (42)3.4 文档管理 (42)第四章加工输出 (44)4.1查找设备 (44)4.2按图层加工 (44)4.3 图形定位位置 (45)4.4 走边框、切边框 (45)4.5 开始、暂停、停止、保存为脱机文件、脱机文件输出、下载 (45)4.6 输出选中图形 (46)4.7 路径优化 (46)4.8 调试功能 (46)4.9 输出设置 (47)4.9.1 行列设置 (47)4.9.2旋转雕刻 (48)4.9.3 送料设置 (48)4.9.4 间隙补偿优化 (48)4.10 图层设置 (49)4.10.1 公用图层参数设置 (49)4.10.2 激光扫描参数设置 (52)4.10.3 激光切割参数设置 (54)4.10.4 激光打孔参数设置 (55)第一章概述1.1 激光雕刻切割系统的介绍激光雕刻切割系统通过计算机实现对激光数控机床的有效控制, 根据用户的不同要求完成加工任务。
激光雕刻图案制作教程
激光雕刻图案制作教程激光雕刻图案制作教程激光雕刻是一种通过激光技术将图案刻在各种材料上的方法，广泛应用于礼品、装饰品、名片等制作中。
本文将介绍激光雕刻图案制作的基本步骤和技巧，帮助读者轻松掌握这一技术。
步骤一：选择设计软件首先，我们需要选择一款设计软件来制作图案。
常见的设计软件有Photoshop、Illustrator、CorelDRAW等。
根据个人的熟练程度和软件的功能，选择一款最适合自己的软件。
步骤二：设计图案在选定的设计软件中，打开一个新文档开始设计图案。
可以从零开始创作，也可以下载一些已有的图案进行修改。
需要注意的是，激光雕刻的图案需要是矢量图，而不是位图。
因此，在设计图案时，要确保图案是矢量化的。
步骤三：调整尺寸和布局根据实际需求，调整图案的尺寸和布局。
可以通过软件的缩放和移动功能来快速改变图案的大小和位置。
此外，还可以使用对齐和分布功能，确保图案的对称和整齐。
步骤四：添加文字和效果如果需要在图案中添加文字，可以使用软件的文本工具进行编辑。
选择合适的字体、大小和颜色，将文字输入到图案中。
此外，还可以利用软件提供的效果工具，为图案添加一些特殊效果，如阴影、渐变等。
步骤五：导出为矢量格式完成图案设计后，将其导出为常见的矢量格式，如SVG、DXF、AI等。
选择导出选项时，要确保图案是矢量格式，以便激光雕刻机能够读取并进行刻画。
步骤六：准备材料和机器在进行激光雕刻之前，需要准备好相应的材料和激光雕刻机。
不同的材料对激光的反应各不相同，因此要选择适合的材料进行雕刻。
同时，要确保激光雕刻机的设置正确，并检查激光的能量和焦距是否调整到合适的状态。
步骤七：设置激光雕刻参数根据所选材料和图案的要求，设置激光雕刻机的参数。
包括雕刻速度、功率、焦距等。
一般来说，材料越硬，需要更高的功率和较慢的速度进行雕刻。
而对于柔软的材料，则需要较低的功率和较快的速度。
步骤八：进行激光雕刻将准备好的材料放入激光雕刻机中，并根据图案的位置和尺寸进行定位。

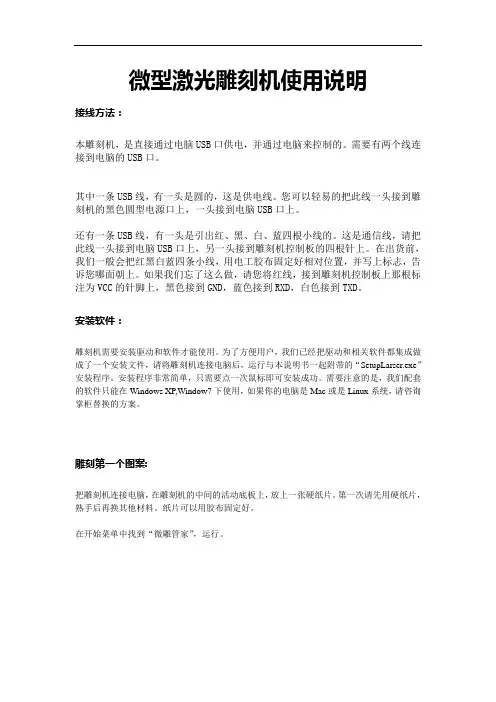

微型激光雕刻机说明书
微型激光雕刻机使用说明接线方法：本雕刻机，是直接通过电脑USB口供电，并通过电脑来控制的。
需要有两个线连接到电脑的USB口。
其中一条USB线，有一头是圆的，这是供电线。
您可以轻易的把此线一头接到雕刻机的黑色圆型电源口上，一头接到电脑USB口上。
还有一条USB线，有一头是引出红、黑、白、蓝四根小线的。
这是通信线，请把此线一头接到电脑USB口上，另一头接到雕刻机控制板的四根针上。
在出货前，我们一般会把红黑白蓝四条小线，用电工胶布固定好相对位置，并写上标志，告诉您哪面朝上。
如果我们忘了这么做，请您将红线，接到雕刻机控制板上那根标注为VCC的针脚上，黑色接到GND，蓝色接到RXD，白色接到TXD。
安装软件：雕刻机需要安装驱动和软件才能使用。
为了方便用户，我们已经把驱动和相关软件都集成做成了一个安装文件，请将雕刻机连接电脑后，运行与本说明书一起附带的“SetupLarser.exe”安装程序。
安装程序非常简单，只需要点一次鼠标即可安装成功。
需要注意的是，我们配套的软件只能在Windows XP,Window7下使用，如果你的电脑是Mac或是Linux系统，请咨询掌柜替换的方案。
雕刻第一个图案:把雕刻机连接电脑，在雕刻机的中间的活动底板上，放上一张硬纸片。
第一次请先用硬纸片，熟手后再换其他材料。
纸片可以用胶布固定好。
在开始菜单中找到“微雕管家”，运行。
如果雕刻机已连接电脑，并成功安装了驱动。
雕刻管家会自动找到端口号，如图中的COM26.（不同电脑的端口号不同的，换了不同的USB口，端口号也会不同）如果你用的不是我们的制作雕刻机，也可以手工选择对应的端口。
点击“连接设备”连接成功后，该按钮会变成“关闭”按钮，同时，右边的“开始”按钮会由灰色不可用，变成可用。
点击“开始”就可以雕刻自带图案了。
如果你想雕刻其他图案，点“导入图片”，再点“开始”雕刻其他物品在熟悉了雕刻纸片后，可以尝试雕刻其他物品，如手机壳。
在换一种材料雕刻时，建议先用不重要的部份材料进行测试。
龙泰激光雕刻机使用手册说明书
龍泰激光雕刻机使用手册前言非常感谢您购买我们激光雕刻机，该设备是集光，电，机与一体的高科技产品，专业性强，技术含量高，为了您更好的使用和维护该设备，希望您在使用前仔细阅读本手册。
手册中附有大量的实物图片（因设备不同，请以实物为准）以便您的理解。
内容详尽的介绍了设备的安装测试，日常维护与安全注意事项等方面的知识。
因编者水平有限，书中错误及不足之处在所难免，敬请您提供宝贵的意见及建议，在此深表感谢！！！声明此说明书中的内容可能由于产品的升级改进等原因，说明的与实际产品有所差异，请您理解。
另外，此说明书的内容可能会有变动，恕不能提前告知，请您原谅。
此说明书中的图示因产品的升级和改进等原因，可能与您购买的设备有所不同，请您已购买实物为准。
目录第一章安全注意事项第二章机器外观及随机配件第三章机器安装第四章激光雕刻机操作说明第五章光路准直标准第六章日常维护与常见故障分析第七章保修条例安全注意事项★在操作设备之前，用户务必认真阅读本说明书及相关的操作手册，严格遵守操作规程，非专业人员不得开机。
★本设备使用四类激光器(强激光辐射)，该激光辐射可能会引起以下事故：①点燃周边的易燃物；②激光加工过程中，因加工对象的不同可能会产生其它的辐射及有毒、有害气体；③激光辐射的直接照射会引起人体伤害。
因此，设备使用场所必须配备消防器材，严禁在工作台及设备周围堆放易燃、易爆物品，同时务必保持通风良好，非专业操作人员禁止接近本设备。
★加工对象及排放物应符合当地的法律、法规要求。
★激光加工可能存在风险，用户应慎重考虑被加工对象是否适合激光作业。
★激光设备内部有高压或其它潜在的危险，非厂家专业人员严禁拆卸。
★设备在开机状态下,必须有专人值守，严禁擅自离开。
人员离开前必须切断所有电源。
★设备在工作时，严禁打开任何端盖。
★雕刻机及其相关联的其它设备都必须安全接地，方可开机操作。
★严禁在设备中放置任何不相干的全反射或漫反射物体，以防激光反射到人体或易燃物品上。

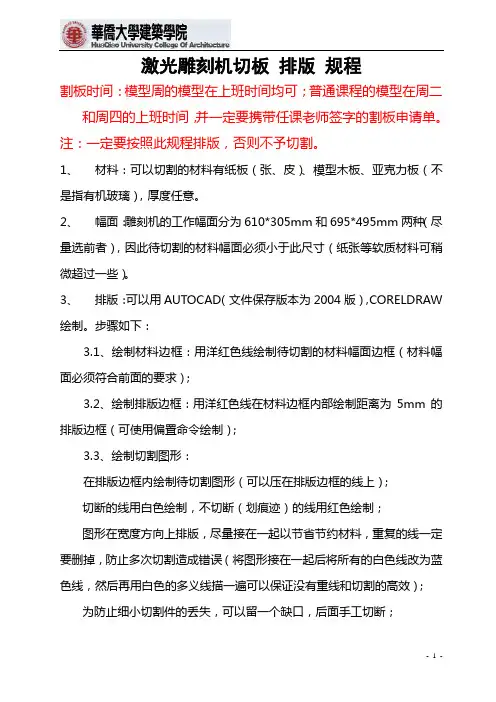

激光雕刻机切板排版规程
激光雕刻机切板排版规程割板时间：模型周的模型在上班时间均可；普通课程的模型在周二和周四的上班时间，并一定要携带任课老师签字的割板申请单。
注：一定要按照此规程排版，否则不予切割。
1、材料：可以切割的材料有纸板（张、皮）、模型木板、亚克力板（不是指有机玻璃），厚度任意。
2、幅面：雕刻机的工作幅面分为610*305mm和695*495mm两种（尽量选前者），因此待切割的材料幅面必须小于此尺寸（纸张等软质材料可稍微超过一些）。
3、排版：可以用AUTOCAD（文件保存版本为2004版），CORELDRAW 绘制。
步骤如下：3.1、绘制材料边框：用洋红色线绘制待切割的材料幅面边框（材料幅面必须符合前面的要求）；3.2、绘制排版边框：用洋红色线在材料边框内部绘制距离为5mm的排版边框（可使用偏置命令绘制）；3.3、绘制切割图形：在排版边框内绘制待切割图形（可以压在排版边框的线上）；切断的线用白色绘制，不切断（划痕迹）的线用红色绘制；图形在宽度方向上排版，尽量接在一起以节省节约材料，重复的线一定要删掉，防止多次切割造成错误（将图形接在一起后将所有的白色线改为蓝色线，然后再用白色的多义线描一遍可以保证没有重线和切割的高效）；为防止细小切割件的丢失，可以留一个缺口，后面手工切断；狭长条状切割件可用多种颜色（白、绿、黄）的线分别绘制，以防止切割时变形和缺损；数量多而直径小（≤10mm）的圆用正八边形或正六边形绘制；注：以上尺寸为实际切割时的尺寸；不要在“Defpoints”图层内绘制要切割的图形，因为此图层系统默认为不打印图层；分图层绘制切割和划痕的图形；若不连接排列，则图形之间的距离可以为2mm以尽量节约材料。
4、切割准备：材料要平整存放并防止受潮，为防止细小切割件的丢失应备好纸胶带以粘取切割件。
5、示例：例如要在550*300mm的板材上切割一下图形：则合理的排版如下图：。
刻章机使用说明书
最新2.0cm镜片、12mm透镜高强度聚焦，激光刻章机行业的先驱者，功率更大，主板最新6.0专业升级版，，工业级电子元件性能更加稳定。
相信品牌力量．相信磨石实力！以诚信天下，以质量生存！我们的服务宗旨和承诺！磨石出品！必是精品！激光雕刻机之特长1:范围广泛：二氧化碳激光几乎可对任何非金属材料进行雕刻切割。
并且价格低廉！2:安全可靠：采用非接触式加工，不会对材料造成机械挤压或机械应力。
没有刀痕，不伤害加工件的表面；不会使材料变形。
3:精确细致：加工精度可达到0.015mm。
4:节约环保：光束和光斑直径小，一般小于0.5mm；切割加工节省材料，安全卫生。
5:效果一致：保证同一批次的加工效果完全一致。
6:高速快捷：可立即根据电脑输出的图样进行高速雕刻和切割。
7:成本低廉：不受加工数量的限制，对于小批量加工服务，激光加工更加便宜.产品信息：激光管功率：40瓦特（一级成都CO2激光器，可连续工作1440个小时）电源电压：AC220V封闭式高压包电源雕刻主板：磨石主板（目前市场最稳定的主板）绘图仪：耐磨·防腐蚀设计整机重量：23千克机器尺寸：80厘米X50厘米X23厘米最大雕刻幅：250X160最大刻章面积：197*75定位精度：0.005毫米雕刻精度：0.15毫米整机功耗：200瓦特排烟设计：后排风采用软件：磨石雕刻软件全新夹具:平台精美的外观，精密的机械组装，速度与精度的保障，解决其它机器刻小字难的问题，精度更高，速度更快。
又新增切割、雕刻图片、照片等多种功能。
雕刻速度是原来刻章机的2倍以上。
精心设计雕刻更深的激光头，让您的工作更简单更快捷。
高效率软件排版，包含民族文字、仿伪、随心设计等先进功能，更节省您的排版时间，提高工作效率。
四、机器配置和全新防滑构造第一章雕刻机简介第一节雕刻机结构与附件激光印章机主要组成部分：主要包括氧化碳激光器、激光电源、反光原件、聚焦原件、操作面板、夹具、数控系统和排气、水冷系统等。
makeblock激光雕刻机的初级使用方法
默认登陆密码： 123（可以点击右侧的“设置密码”来设置您自己的专属密码）超级密码： makeblock321（不小心忘记自己设置的专属密码时，可以通过输入超级密码点击“登录”进入下层界面：点击“开箱使用”，进入界面如下图：点击“烧录固件”，选择端口，烧录完成后界面如图：点击“OK”，软件会自动重启，拔掉USB，然后重新连接。
输入密码，进入下层界面, 选择“开箱使用”，进入如下界面：点击“下一步”，进入界面如图：选择LaserBot所连接的电脑的串口（如果电脑中有多个串口设备，需转到设备管理器中，查找MegaPi主控板所对应的串口号，本教程里MegaPi主控板连接的计算机串口为COM5，点击“连接”，连接成功后如图：点击“OK”，点击“下一步”，进入如图界面按照该界面上的步骤进行操作：1.检查机器电源，接线及位置是否就绪。
2.用手触碰X轴的限位开关2秒，此时图标X变成绿色：用手触碰Y轴的限位开关2秒，此时图标Y变成绿色（如下图）：检查完毕后点击“开始机器自检”：完成自检后点击“下一步”，进入如图界面：按照图中界面步骤进行操作，聚光调节后点击“下一步”进入如图界面：将雕刻材料放置在LaserBot激光头的下方，带上护目镜。
点击“开始测试”，此时LaserBot按照内定的程序进行雕刻，雕刻结果如下图：雕刻完成后界面如下：注意：步骤0 为第一次使用mlaser需进行的操作，之后使用时直接从步骤1 开始即可！进入mLaser单击“进入使用”mLaser软件提供了两种控制界面，一种“简单模式”，另一种“专家模式”。
简单模式只提供默认参数雕刻图形。
如下是简单版本的界面：要在专家模式和简单模式界面之间进行切换，只需要找到工具下拉菜单中的“界面选择”，选择对应的模式即可：A.选择对应的串口(如果电脑中有多个串口设备，需转到设备管理器中，查找MegaPi主控板对应的串口号，点击“连接”：切割模式只使用一种功率来雕刻。
激光机使用手册4.0
对应工具条上的图标为 。
创建新的加工文件。
3.1.2打开（O）
对应工具条上的图标为 。
导入软件支持的数据，包括：﹡.LAS、﹡.PLT、﹡.BMP、﹡.DXF、﹡.DST、﹡.AI、﹡.dwg2等
3.1.3保存（S）
对应工具条上的图标为 。
将当前编辑的图形及加工参数保存为激光加工文件（﹡.LAS）。
起跳速度：雕刻时激光头运动的起始速度，该值太大会导致雕刻错位，太小会降低加工效率。
加速度：设定激光头从起跳速度加速到工作速度的加速度。
Y轴速度：设定Y轴推进时激光头运动的最高速度。该值太大会导致机器震动。
Y轴加速度：设定Y轴推进时激光头从起跳速度加速到Y轴速度的加速度。该值太大会导致机器震动。
3.1.11切割参数设置
一张
PCI控制卡，直接插到电脑的PCI插槽上
68针电缆连接线
一根
连接PCI控制卡与接线板
接线板
一个
将信号通过电缆线连接到控制设备
FV100模块
一个
将控制卡的激光功率信号转化为0－5V的标准的信号（选配件）
第二章
系统配置及安装
一、系统配置
1、操作系统：Window2000、WinXP操作系统。
2、硬件要求
激光雕刻切割控制系统DSP4.0
使用手册
第一章控制系统简介
一、控制系统性能简介
激光雕刻切割控制系统DSP4.0（以下简称控制系统）是针对大幅面高速激光雕刻、切割设备定制开发的控制系统。主要功能有：
A、支持AI、BMP、PLT、DXF、DST(田岛绣花软件)等图形图象数据格式。
B、系统调入图形图像数据后，可进行简单排版编辑(如缩放、旋转、复制等)。
激光刻字机操作规程
激光刻字机操作规程
1. 概述
激光刻字机是一种利用激光技术进行刻字的设备，广泛应用于工艺品、礼品、标识等领域。
为了确保安全操作和高效生产，制定本规程。
2. 设备准备
- 检查设备是否正常，包括激光器、镜片、工作台等部件；
- 确保设备通电正常，水冷系统正常运行；
- 准备好所需材料，如金属、塑料等待刻字物品。
3. 操作步骤
- 打开激光刻字机电源，待设备自检通过后，进入工作状态；
- 打开激光刻字软件，导入待刻字的文件，并进行排版、调整；
- 调整激光功率、速度、频率等参数，根据待刻字材料进行设置；
- 将待刻字物品放置于工作台上，并固定好位置，调整工作台高度；
- 确认所有参数设置正确后，启动刻字程序，观察刻字效果。
4. 注意事项
- 操作人员必须戴防护眼镜，避免激光对眼睛造成伤害；
- 避免长时间连续操作，以免设备过热损坏；
- 禁止在操作过程中触碰镜片、激光器等部件；
- 切勿私自修改激光功率参数，以免造成设备失效。
5. 维护保养
- 定期检查设备各部件是否松动、损坏，及时更换维修；
- 定期清洁镜片，避免灰尘影响刻字效果；
- 定期更换冷却水，保持水冷系统通畅。
6. 总结
激光刻字机是一种高科技的设备，在操作时务必谨慎小心，确保操作安全。
遵守操作规程，做好设备维护保养，可提高刻字效果和设备使用寿命。
愿本规程对您的工作提供帮助，谢谢！。
激光打标机软件安装操作说明书
激光振镜系统安装和操作一、系统配置1．微机一台;至少256M内存..2．VGA显示器..3．光驱一只;至少2G硬盘空间..4．Window98/2000/XP操作系统二、系统安装1、接运行光盘上激光振镜标刻系统目录下的Setup安装程序;再按提示进行操作即可..安装结束后;为方便起见;可在通过桌面上建立快捷方式的方法将安装目录下Lasermark.exe运行程序拉到Windows屏幕桌面上..2、掉计算机电源;将软件加密狗插到打印口上或USB口上;将DA卡插到计算机PCI插槽上;DA卡外接线参考第六章..3、ＤＡ卡驱动程序安装a、插入ＤＡ卡重新开机后电脑屏幕右下方提示“发现新硬件”如图3-1;点击提示；b、出现安装驱动提示;选择从列表或指定位置安装;即第二选项;再点击下一步c、在浏览项中找到驱动程序所在的文件夹如C:\mark程序;再点击下一步开始安装d、安装过程出现以下画面：e、最后系统提示找到新硬件;请点击完成..4、运行光盘中加密狗驱动程序..三、系统启动在Windows桌面上双击Lasermark快捷方式即可进入程序操作界面..四、系统维护与升级可随时与开发商联系以索取最新软件升级信息..五、软件操作一软件界面菜单区列表框上图即为本系统软件操作界面;它主要由菜单区、工具栏、编辑区、状态栏、列表框、属性页等组成..（二）菜单区菜单区包括文件操作、图形设计、编辑、选项、帮助等主菜单选项..文件操作菜单下拉后有新建、打开、保存等子功能菜单；另外;还有与打印有关的各功能选项..图形设计菜单下拉后有各个图素生成子功能菜单..编辑菜单包括与剪截板有关的三个子功能菜单剪切、拷贝、粘贴..上述三个主菜单选项所对应的子功能菜单都有工具栏中的各个快捷键与之对应：其中图形设计菜单与左端工具栏对应；文件操作菜单和编辑菜单与上端横向工具栏对应..选项菜单下拉后有工具栏、状态栏、删格显示等三个标记选择子菜单;分别用于显示或消除工具栏、状态栏、编辑区网格..当子菜单前打钩时;表示处于显示状态..帮助菜单用于提示版本信息..三状态栏在屏幕的最下方的状态栏主要用于提示当前操作或状态..当鼠标光标处于各个子功能菜单或工具栏的快捷按钮之上时;在状态栏的左边部分会出现文字提示;以说明将点击的菜单或按钮的具体功能..当鼠标光标处于编辑区时;在状态栏的中部会出现当前横纵坐标;用以提示鼠标光标的当前位置..状态栏中有当前的标刻时间及标刻累计计数显示..另外;在状态栏的最右边部分有当前步距的显示..（四）列表框列表框内的各个列表项表示编辑区中的已生成图形元素..随着编辑区内的图形元素的改变;列表框内的列表项内容也随之改变;如下图所示;编辑区内出现了一个圆型图素;一个矩型图素;两个文字图素..列表框内与之对应出现了直排文字1、直排文字2、矩形1、圆形1等列表项..列表项文字末尾的数字用以区别多个同一类型的不同图素..可通过用鼠标点击列表项的方法来选择当前图素..如上图所示;当点击列表项圆形1时;当前图素是编辑区右下方的圆形..当编辑区没有任何图素或有图素而没有任何选中图素时;当前列表项是列表框最上方的参数设置选项..参数设置选项与系统参数设置相联系..可以通过点击上移或下移按钮改变图素的标刻顺序..（五）属性页属性页是用于显示并修改当前图素或系统设置的参数..对应于编辑区的每个不同状态;在属性页区域中可提供1—3个属性页;可通过点击属性页页眉实现不同属性页间的切换..在每个属性页中;有不同的编辑框、按钮等用以实现参数的设置或修改..其具体功能将在后续章节中详细介绍..本节将重点介绍系统参数设置属性页..此属性框的第一页为图层属性;如图所示;主要用于对不同图层的激光输出参数进行设置..在此属性页中有12个编辑框和其相应的微调按钮用于对参数的设置..微调按钮的步距大小显示在状态栏的右端;可用横向工具条中的步距增大和步距减小两按钮实现对步距的调整..对应单选按钮;可以设置从黑色到白色共8个颜色图层;可以与不同颜色的编辑图元相对应;从而实现分层激光输出..1．空程速度：不出光时的移动速度;范围为1—7000mm/s..2．标刻速度：出光时的输出速度;范围为1—7000mm/s..3．激光功率：激光标刻机的输出功率;范围为1—100%..4．跳转延时：用于设置空程运动后;光笔开光前的时间补偿us..5．开光延时：用于设置光笔开光前的位置移动时间补偿us;可用于消除由于激光首脉冲而导致的“火柴头”现象..6．关光延时：用于设置光笔关光前的位置移动时间补偿us..7．折点延时：用于设置光笔移动方向改变时的位置移动时间补偿us..8．标刻次数：某一颜色图层的重复输出次数..9．激光模式设置：可设置连续出光和脉冲出光两种方式..在脉冲出光情况下;又设置激光控制PWM波信号的频率和占空比..10．连续标刻：选择此项时;标刻处于重复不休止的工作状态;除非按ESC键;一般用于机器测试..11．统一各图层参数：按此按钮可使所有图层参数与当前图层参数相同..12．计数清零：此按钮使状态栏中标刻计数值回零;重新开始计数..13．智能边框设定：点击此按钮;扫描域可自动外切于编辑图形..14．F2红光边框：按热键F2或点击此按钮;光笔以红光方式沿扫描域边框路径行走;此时不出激光;主要用于定位;按ESC键停止..15．F3激光边框：按热键F3或点击此按钮;光笔以出激光方式沿扫描域边框路径行走;按ESC键停止..16．F4红光测试：按热键F4或点击此按钮;光笔以红光方式沿图形标刻路径行走;主要用于定位;按ESC键停止..当点击此属性框上端的定位域设置时;出现如上图所示的属性页;它主要用于对定位域的参数进行设置..定位域指的是编辑区中的红色外框..也是红光输出的对象..上属性页中各对应项目解释如下：1．横向偏移：扫描域的中心横坐标..2．纵向偏移：扫描域的中心纵坐标..3．区域宽度：扫描域的宽度..4．区域高度：扫描域的高度..5．分辨率：在扫描方式输出及图形转换的场合起作用;单位是点/毫米..6．扫描间隔：在扫描方式输出及图形转换的场合起作用;用以确定扫描线之间的距离..7．区域形状：单选按钮;用于确定扫描域形状..8．扫描方式：单选按钮;在扫描方式输出及图形转换的场合起作用;用于确定扫描方式..凹版：凹版扫描输出;将定位域中图形部分标刻；凸版：凸版扫描输出;将定位域中图形部分以外的区域标刻..9．扫描线方向：单选按钮;用于选择扫描线为横向或纵向..六编辑区编辑区是各个图形生成、修改、变换的区域;可在参数设置中改变编辑区外框的大小..但此外框相对于设计的图形来说只是起位置与尺寸的参考作用;图形可超出此外框范围..可移动编辑区边缘的水平和垂直滚动条来移动编辑区以获得更大的视野;也可通过上方工具栏中的步距增加和步距减小按钮来放大或缩小编辑区..在编辑区中最重要的操作是像皮条操作..像皮条是指有八个控制点的虚线方框;在点击左端工具栏按钮生成任何一个图素时;随之也产生了一个像皮条..在编辑区最多只有一个像皮条;像皮条与所控制图形或图形组合有一一对应关系..通过鼠标左键的点击、拉拽、移动、松开等操作;可方便地实现像皮条的产生、移动、变形;从而达到对像皮条所控制图形的变换..捕捉某一图形对象有以下几种方法：1．直接用鼠标点击某图形..2．通过点击列表框中某图形所代表的列表项..3．拉动像皮条使之包围选中的一个或几个图形..4．在须选择多个图形时;可在选中一个图形基础上;按住Ctrl键不放;同时再点击别的图形..七工具栏工具栏有两个：上端工具栏与左端工具栏;主要由各个功能按钮组成..上图为上端工具栏;当鼠标光标置于各个功能按钮之上停留片刻;会出现一黄色的飞行图标;提示此功能按钮的名称;同时;屏幕下端状态栏出现此功能按钮的作用解释..现按从左至右的顺序对上方工具栏中各功能按钮功用作一详细说明..1．新建：更新编辑区;清除编辑区中所有已编辑图形..2．打开：打开文件;将已存储文件调入并显示到编辑区..3．保存：存储文件;将编辑区中的所有编辑图形保存到指定文件中..4．剪切：将编辑区中的选中图形保存到剪截板中;同时清除所选中图形..5．拷贝：将编辑区中的选中图形保存到剪截板中;不清除所选中图形..6．粘贴：将剪截板中的内容提取到编辑区..7．标刻：启动标刻..可通过热键F1代替此操作;标刻过程可通过ESC键终止..8．放大：放大编辑区视图..10.缩小：缩小编辑区视图..11.居中：将选中图形对齐到编辑区正中央..12.左右：将选中图形从左右对齐..13.上下：将选中图形从上下对齐..14.X轴镜像：将选中图形沿X轴镜像..15.Y轴镜像：将选中图形沿Y轴镜像..16.模式：设置选中图形的输出方式..点击此按钮;屏幕上弹出上图所示对话框.. 输出或显示方式：有顺序轮廓、逆序轮廓、填充和轮廓+填充四种方式..对应于填充方式;又可设置扫描线方向和扫描线间隔..对于轮廓+填充方式;可单独设置轮廓图层颜色;使填充和轮廓勾边采用不同的激光加工参数..17．扩距：增大微调步距..18．缩距：减小微调步距..19．颜色：改变所选中图形的图层颜色..20．打散：将图形矩阵列打散为一个个分离图形..、21．群组：将分离图形合并为一个图形..20．参数设置：当点击此按钮时;弹出参数设置对话框;它包含三个属性页;主要用于对振镜参数、辅助轴参数和校正参数进行设置..此属性框的第一页为振镜参数设置;主要用于一般性的振镜系统参数设置..上属性页中各对应项目解释如下：1．标刻范围：编辑区或输出区域的尺寸;以毫米为单位..2．标刻延时：标刻前的暂停时间;主要用于对自动化设备的匹配..3．横向偏移：版面的中心横坐标..4．纵向偏移：版面的中心纵坐标..5．横向比例：实际输出与编辑图形的横向比例;默认状态下为1.0..6．纵向比例：实际输出与编辑图形的纵向比例;默认状态下为1.0..7．栅格尺寸：编辑区中的栅格尺寸;以毫米为单位..10．曲线精度：用于设置样条或圆弧等曲线的节点间隔精度..数值越小;精度越高;曲线越平滑;但标刻速度越慢;一般设置为0.05-0.5mm..11．标刻次数：对所有编辑图形的加工次数..12．雕刻完毕提示音：用于选择雕刻完成后扬声器发出提示声音..13．雕刻完毕到位信号有效：用于选择雕刻完成后5脚输出高电平有效信号.. 14．雕刻完光笔回归原点：用于选择指示红光在激光雕刻完成后的位置..15．原点X、Y：用于确定指示红光的位置;可起定位作用..16．输出方式1：单选按钮;用于选则单工位或多工位输出方式..在单工位方式下;输出屏幕排版内容；而在多工位方式下;输出的是多个事先编排好的模版文件;而其调用和输出顺序由安装目录下的“模版替换.txt“文件决定..17．输出方式2：单选按钮;用于选则全部输出、扫描域输出或选择输出方式..18．输出方式3：单选按钮;用于选则平面输出或柱面输出方式;其中柱面输出方式需要另外配备专门的旋转轴装置..19．X 、Y互换：输出时将X、Y轴互换；X轴负向：输出时将X轴反向；Y轴负向：输出时将Y轴反向..21．参数保存：将所有设置参数保存到特定文件中;这里的参数除了本属性页参数外;还包括图层属性、扫描域属性和辅助轴设置等参数..文件后缀为.fix;区别于一般图形文件后缀.mrk..22．参数读取：将已保存的参数文件的内容提取出来;建议用户将各类不同的工艺参数分不同文件保存;需要时提取使用..当点击此属性框上端的辅助轴设置时;出现如上图所示的属性页;它主要用于辅助移动轴和旋转转轴参数进行设置..移动轴参数设置：1．最低速度：移动轴起动时初始速度..2．最高速度：移动轴工作速度..3．加速度：移动轴从初始速度到工作速度的加速度..4．X移动距离：X轴移动距离..5．Y移动距离：Y轴移动距离..6．电机步率：每mm距离电机所需脉冲数..7．X轴正向移动、X轴负向移动：X单轴测试..8．Y轴正向移动、Y轴负向移动：Y单轴测试..转轴参数设置：1．转动低速：转动轴起动时初始速度..2．转动高速：转动轴工作速度..3．加速度：转动轴从初始速度到工作速度的加速度..4．每转步数：电机转动一转所需脉冲数..5．转动周长：电机转动一转的长度..6．电机步率：每mm距离电机所需脉冲数..7．稳定延时：电机转动后静止时间..8．反向转动：设置电机转动方向..9．正转反转按钮：用于测试时启动电机转动..当点击此属性框上端的校正设置时;出现如上图所示的属性页;它主要用于振镜的各种变形失真进行校正..1．桶形枕形失真校正：有X轴正向、X轴负向、Y轴正向、Y轴负向四组参数;范围在-0.5至+0.5之间;调整时步距不宜过大;最好是0.01..一般情况下振镜失真对称;正、负向参数设置为相同值..2．平行四边形失真校正：范围在-0.5至+0.5之间..3．梯形失真校正：范围在-0.5至+0.5之间..4．校正矩形激光测试：点击此按钮;将会在工件上标刻出一个包含十字线的测试矩形..测试矩形的大小可通过拉动矩形尺寸设置条任意设置;一般以标刻幅面三分之二为宜..测试矩形一方面可验证各个失真参数的正确性;另一方面将测试矩形中十字线的实际长度填入编辑框;然后点击参数锁定按钮;这样;系统比例参数可自动精确设定..下图为左端工具栏;主要用于生成编辑区的各种图形元素..当点击左端工具栏的功能按钮时;编辑区出现对应的图素和像皮条;列表框内出现其对应的列表项;属性框内出现其对应的属性页..左端工具栏主要有四大类型图形;第一类是简单图形类：包括直线、矩形、椭圆、三角形、菱形、多边形；第二类是文字类：包括直排文字、弧排文字；第三类是交互式图形图像类：包括PLT文件、BMP文件、DXF文件和AI文件；第四类是条形码..下面分类举例说明..以矩形按钮为例;当点击时出现如上图所示;在编辑区内出现矩形图形;我们既可以通过操作像皮条来改变矩形的位置和尺寸;也可以通过上方工具栏的相关功能按钮实现图形的对齐、显示变换、改变视野等功能..另外;通过修改属性页参数也是一种重要的控制图形的方式..上图属性框中只有单一的属性页;其对应参数功能如下：1．横向偏移：矩形中心横坐标..2．纵向偏移：矩形中心纵坐标..3．图形宽度：矩形宽度..4．图形高度：矩形高度..5．边框厚度：矩形边线宽度..6．边框类型：矩形边线类型;有三种：直角、圆角、截角..7．截角长或半径：圆角矩形圆角半径或截角矩形截角长度..8．矩阵行数：图形以阵列排列时的排数..9．矩阵列数：图形以阵列排列时的列数..10. 横向间隔：图形以阵列排列时的横向间距..11. 纵向间隔：图形以阵列排列时的纵向间距..12．按比例调整图形：当选中此功能时;图形横纵变化按同一比例自动调整..其他简单图形操作方式类似;不一一说明..上图为点击直排文字按钮时的情景;与上面矩形排版不同的是属性框内产生了三个属性页..第一页为直排文字整体属性;其各个参数说明如下：1．横向偏移：整体横向位置偏移..2．纵向偏移：整体纵向位置偏移..3．图形长度：整体文字外框长度..4．图形宽度：整体文字外框宽度..5．文字宽度：单个文字长度..6．文字高度：单个文字宽度..7．文字间距：文字间距离..8．倾斜角度：文字整体倾角..9．行列间距：多排文字的行间距离..10．文本类型设置：当点击此按钮时;屏幕上弹出下面对话框..可利用此对话框将编辑文本设置成不同类型：A．固定文本：即普通意义上的文本..B．序列号：能够在打标过程中实现自动递增变化的数字序列..其跳号增量、跳号间隔、及跳号首尾字符位置均可设定..C．日期：打标当天的日期;其格式可自由设定;但不可缺少年月日三个替换字符.. D．日期：打标当时的时间;其格式可自由设定;但不可缺少时分秒三个替换字符.. E．可替换文本：通过设置安装目录下的“replace.txt”在打标过程中自动实现文本的替换..11．文字内容：在此编辑框内可输入文字;文字输入完成后;必须点击锁定按钮方可生效.. 12．矩阵行数：图形以阵列排列时的排数..13．矩阵列数：图形以阵列排列时的列数..14．横向间隔：图形以阵列排列时的横向间距..15．纵向间隔：图形以阵列排列时的纵向间距..16．文字排列方式：选择横排或纵排文字..23．文字对齐方式：有四种方式：左或上对齐、右或下对齐、中间对齐、两端对齐..注：当选择两端对齐方式时;文字间距设置不起作用..当点击属性框上端的字体设置选项时;出现如上图所示属性页..此属性页用于实现所编辑文字的字体进行设置..本系统提供了相当丰富的字体形式和种类..为便于中英文混排;中英文字体相互独立设置..选择字体时;首先确认其类别;本系统提供了CAD字体、TureType字体、点阵字体三种体系字库..CAD字体为单线体或衬线体CAD排版字体;多用于快速激光标刻;此类字体由本系统提供;可根据用户需要单独设计或增加;选择字体时采用下拉列表项点击方式..第二类字体是开放式的TureType字体;用户可将任何扩展名为TTF的这类字库文件拷贝到Windows系统目录下的Fonts 子目录下即可被系统识别使用;选择字体时点击字体按钮;在弹出的字体对话框中选择相应字体即可..点阵字体也采用下拉列表项点击方式选择;适合于喷码方式激光标刻系统..当点击属性框上端的单字属性选项时;出现如上图所示属性页..此属性页用于实现对单个文字的形态进行控制..通过点击左边列表项选中文字;然后通过修改右边的参数;改变选中文字的宽度、高度、左右偏移、上下偏移、旋转角度、字型加粗等参数..下方的整体横向加粗、整体纵向加粗表示的是对整体文字的加粗参数..注：此属性页中的参数都是相对于整体文字的相对量;可正可负..弧形文字设计与上面所介绍的类似;不再重复说明..点击BMP按钮时;会弹出一个文件选择对化框;选择需要的BMP文件;即可生成如下图所示的情景;本软件可处理黑白或多灰度BMP图像..在显示属性框中有如下参数设置：1．亮度：可动态调节多灰度图像的亮度属性..2．对比度：可动态调节多灰度图像的对比度属性..3．阈值：设置将多灰度图像阈值二值化输出时的灰度值门限..4．像素属性：指BMP图像与背景的结合方式;有两个属性：正相和反相..5．本软件提供了线性均匀、逐点延时和阈值二值化三种方式标刻多灰度图像的方式..点击PLT按钮时并选择合适的PLT文件时;即可如下图所示：与BMP文件图形编辑稍有不同的是：PLT文件本身可分为不同图层;每一图层均可形成不同的图形部件..点击条形码按钮时;会弹出如下图所示界面;其操作方式与直排文字类似..。
