模具检讨资料DFM检查步骤
10
2020/11/11
三-2
11
2020/11/11
三-2-1
12
2020/11/11
三-3
13
2020/11/11
四.設定公母模靠坡PL面.
1.PL線必須是連續的回路,線段,不可斷開或 分叉.
2.成品肉厚如全留於母模有粘母模情況 者,PL線必須拆於肉厚一半處.(網孔處特別 注意)
21
2020/11/11
22
2020/11/11
23
2020/11/11
六.檢查有無模具強度不足處
1.檢查有無因肉厚造成強度不足處. 2.是否因機構造成鋼材變薄而強度不足處.
24
2020/11/11
25
2020/11/11
26
2020/11/11
七.設定公模面脫模角
1.公模脫模角以3度以下,上下限值差為 0.1以下.
27
2020/11/11
8.檢查公模有無倒鉤,及設定機 構PL線
1.確認倒鉤有無以機構克服. 2.機構動作時有無幹涉行程. 3.機構設定空間是否足夠.
28
2020/11/11
八-1
29
2020/11/11
九.設定GATE位置
30
2020/11/11
每一个成功者都有一个开始。勇于开始，才能找到成
AM20.11.1120.11.11
我们必须在失败中寻找胜利，在绝望中寻求希望
•
9、
。上 午9时0 分0秒上 午9时0 分09:00 :0020.1 1.11
• 10、一个人的梦想也许不值钱，但一个人的努力很值 钱。11/11/2020 9:00:00 AM09:00:002020/11/11
• 11、在真实的生命里，每桩伟业都由信心开始，并由 信心跨出第一步。11/11/2020 9:00 AM11/11/2020 9:00
生活总会给你谢另一个谢机会，大这个机家会叫明天 6、
。2 020年1 1月11 日星期 三上午9 时0分0 秒09:00 :0020.1 1.11
人生就像骑单车，想保持平衡就得往前走
•
7、
。202 0年11 月上午9 时0分2 0.11.11 09:00Novembe r 11, 2020
•
8、业余生活要有意义，不要越轨。20 20年11 月11日 星期三 9时0分 0秒09: 00:0011 November 2020
DFM 檢查步驟
設計部-機構課
1
2020/11/11
一.先判定公母模方向
1.成品外觀面為母模. 2.復雜面,起模磨擦力大為公模.
2 2020/11/11
一-1
3 2020/11/11
一-2
4 2020/11/11
二.設定外觀脫模角不足及外 觀倒勾處之滑塊PL線.
1.外觀脫模角不足處,倒勾處區域選定. 2.於選定區域邊緣(R角邊線,棱線).設定為滑
3.插破面盡可能保持3度以上或插破角之上 下限尺寸差0.15以上,且於單純平面上.
14
2020/11/11
15
2020/11/11
16
2020/11/11
四-3
17
2020/11/11
四-2
18
2020/11/11
19
2020/11/11
20
2020/11/11
五.檢查肉厚不均處
1.肉厚過厚處造成外觀縮水. 2.肉厚過薄造成成形不良.
宁愿辛苦一阵子，不要辛苦一辈子
•
4、
。09:0 0:0009: 00:000 9:00We dnesda y, November 11, 2020
• •
积极向上的心态，是成功者的最基本要素 5、
。20.1 1.1120. 11.110 9:00:00 09:00:0 0November 11, 2020
塊PL. 3.滑塊視為母模的一份,所以肉厚必須留在滑
塊上,PL線拆於公模面處. 4.滑塊PL線必須設定於外觀面之側面或後面
及下方.
5 2020/11/11
二-1
6 2020/11/11
二-2
7 2020/11/11
8 2020/11/11
三.確認外觀面脫模角及外觀倒 勾處.
1.孔或美工縫凸出處,倒勾面. 2.脫模角不足面. 3.咬花面之脫模角須3度以上.
•Leabharlann 1、功的路 。20.11.1120.11.11Wednesday, November 11, 2020
成功源于不懈的努力，人生最大的敌人是自己怯懦
•
2、
。0 9:00:00 09:00:0 009:001 1/11/2 020 9:00:00 AM
每天只看目标，别老想障碍
•
3、
。20.1 1.1109: 00:000 9:00Nov -2011-Nov-20
模具dfm报告(二)2024
模具dfm报告（二）引言概述：本文是关于模具DFM报告的第二部分，旨在进一步探讨模具设计中的DFM原则和技术。
在上一篇文章中，我们已经介绍了DFM 的基本概念和作用，以及一些常见的DFM指导原则。
在本文中，我们将深入研究更多的DFM技术和工具，以帮助设计师更好地进行模具设计。
正文内容：一、优化模具材料选择1. 材料的强度和刚度要符合模具的使用要求。
2. 考虑材料的温度传导性能，以确保模具能够快速将热量传导出去。
3. 考虑材料的耐磨性，特别是在长期使用和高强度工作条件下。
4. 选择具有良好耐腐蚀性的材料，以防止模具在接触腐蚀性物质时发生损坏。
5. 考虑材料的可加工性能，以便在制造过程中更容易进行加工和改进。
二、优化模具结构设计1. 简化模具结构，最大程度地减少部件数量，以减少生产成本和制造时间。
2. 加强关键部位的刚度和强度，以防止在使用中出现变形或断裂等问题。
3. 探索新的模具结构设计，如模块化设计和组合设计，以提高模具的灵活性和可重复使用性。
4. 使用合适的冷却系统，以确保模具能够在使用过程中保持稳定的温度。
5. 优化模具表面处理，如抛光和涂层，以提高模具的使用寿命和产品质量。
三、优化模具加工工艺1. 合理安排模具加工顺序和工艺参数，以提高生产效率和产品质量。
2. 运用先进的数控加工技术，如高速铣削和激光切割，以增加加工精度和减小误差。
3. 使用合适的刀具和夹具，以减少切削力和振动，提高加工质量。
4. 采用自动化和机器人技术，以提高生产效率和减少人力资源成本。
5. 定期检查和维护模具加工设备，以确保其正常运行并避免突发故障。
四、优化模具性能测试和验证1. 确定模具的关键参数和指标，并制定合适的性能测试方法。
2. 运用现代化测试设备和工具，如三坐标测量机和模具试验机，进行模具性能测试和验证。
3. 针对不同的产品和应用场景，开展模具的可靠性试验和持久性测试。
4. 分析模具测试结果，评估其性能和可靠性，并提出改进建议。
模具设计模具DFM分析剖析
第3页/共19页
模具DFM分析--读卡器下壳
姓名：
日期：
3
第4页/共19页
模具信息
模具编号 模具名称 产品编号 产品名称 版本
P2
读卡器模具
P2
读卡器下壳 Ａ
制作者
缪叶暖
时间
2015-09-01
基本信息 客户名称 产品材料/收缩率 模具寿命 型腔数量 模架要求 模芯材料 冷却方式 模具类型 模具制造周期
9
第10页/共19页
分型设计
主型线
Cavity
碰穿分型线 插穿位置分型线
第11页/共19页
Core
10
镶件设计
制作圆形镶件，有 利注塑排气，产品 成型，以及加工
制作镶件，有利注 塑排气，产品成型， 以及成型特征加工
11
第12页/共19页
镶件设计
此处使用司筒顶出， 有利注塑排气，产 品成型及顶出
1
第2页/共19页
6.2 DFM的意义
DFM不是单纯的一项技术，从某种意义上，它更象一种思想，包含在产品 实现的各个环节中。 从窄意上讲，要充分的考虑生产情况，便于可制造的设计。 从广义上讲，设计要符合多元化的生产需求，为生产提供更多的选择，降 低成本。 也就是Design for money-创造价值的设计！
16
第17页/共19页
THE END ！
17
第18页/共19页
感谢您的观看。
第19页/共19页
12
第13页/共19页
镶件设计
建议将图上的R角修改如 右图，以便拆分镶件并有 利于注塑排气和加工。
13
第14页/共19页
浇注设计
点浇口为φ1.2mm
验证模具的6步流程
验证模具的6步流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 模具设计审查检查模具设计是否符合产品要求，包括尺寸、形状、精度等。

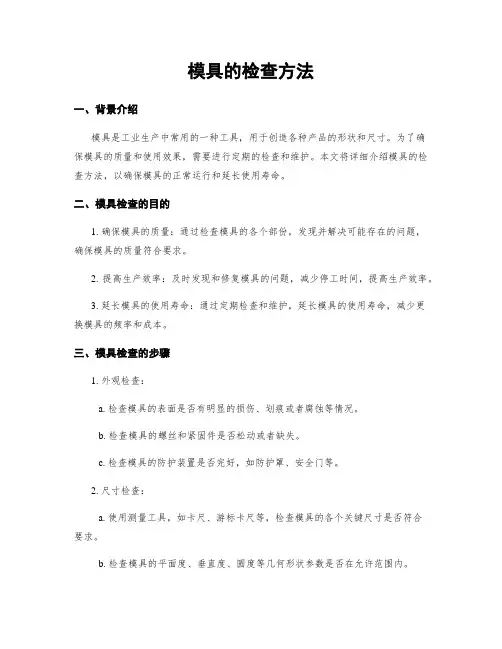

模具的检查方法
模具的检查方法一、背景介绍模具是工业生产中常用的一种工具，用于创造各种产品的形状和尺寸。
为了确保模具的质量和使用效果，需要进行定期的检查和维护。
本文将详细介绍模具的检查方法，以确保模具的正常运行和延长使用寿命。
二、模具检查的目的1. 确保模具的质量：通过检查模具的各个部份，发现并解决可能存在的问题，确保模具的质量符合要求。
2. 提高生产效率：及时发现和修复模具的问题，减少停工时间，提高生产效率。
3. 延长模具的使用寿命：通过定期检查和维护，延长模具的使用寿命，减少更换模具的频率和成本。
三、模具检查的步骤1. 外观检查：a. 检查模具的表面是否有明显的损伤、划痕或者腐蚀等情况。
b. 检查模具的螺丝和紧固件是否松动或者缺失。
c. 检查模具的防护装置是否完好，如防护罩、安全门等。
2. 尺寸检查：a. 使用测量工具，如卡尺、游标卡尺等，检查模具的各个关键尺寸是否符合要求。
b. 检查模具的平面度、垂直度、圆度等几何形状参数是否在允许范围内。
3. 功能检查：a. 检查模具的各个动作部件是否灵便可靠，如滑块、导柱、顶针等。
b. 检查模具的冷却系统是否正常工作，防止模具过热导致损坏。
c. 检查模具的排气系统是否通畅，确保产品成型过程中不会浮现气泡等问题。
4. 材料检查：a. 检查模具的材料是否符合要求，如硬度、强度等。
b. 检查模具的涂层是否磨损或者剥落，需要及时修复或者更换。
5. 清洁检查：a. 清洁模具的表面和内部，确保无灰尘、油污等杂质。
b. 使用适当的润滑剂对模具的挪移部件进行润滑，减少磨损和磨擦。
6. 记录和报告：a. 将检查结果记录下来，包括发现的问题、解决方法和维修日期等信息。
b. 如有需要，向相关人员汇报模具的检查结果和维修情况。
四、模具检查的频率模具的检查频率应根据模具的使用情况和生产工艺的要求来确定。
普通来说，模具的检查应至少每季度进行一次，对于高频使用的模具，可以考虑每月或者每周进行检查。

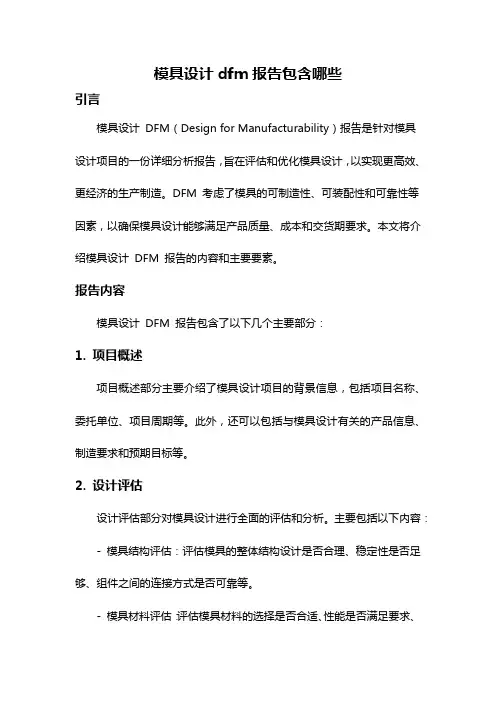

模具设计dfm报告包含哪些
模具设计dfm报告包含哪些引言模具设计DFM（Design for Manufacturability）报告是针对模具设计项目的一份详细分析报告，旨在评估和优化模具设计，以实现更高效、更经济的生产制造。
DFM 考虑了模具的可制造性、可装配性和可靠性等因素，以确保模具设计能够满足产品质量、成本和交货期要求。
本文将介绍模具设计DFM 报告的内容和主要要素。
报告内容模具设计DFM 报告包含了以下几个主要部分：1. 项目概述项目概述部分主要介绍了模具设计项目的背景信息，包括项目名称、委托单位、项目周期等。
此外，还可以包括与模具设计有关的产品信息、制造要求和预期目标等。
2. 设计评估设计评估部分对模具设计进行全面的评估和分析。
主要包括以下内容：- 模具结构评估：评估模具的整体结构设计是否合理、稳定性是否足够、组件之间的连接方式是否可靠等。
- 模具材料评估：评估模具材料的选择是否合适、性能是否满足要求、成本是否合理等。
- 模具零部件评估：评估模具的各个零部件的设计是否合理、尺寸是否符合要求、制造难度是否合理等。
- 模具工艺可行性评估：评估模具的制造工艺是否可行、是否存在制造难度大、成本高等问题。
3. 设计优化建议根据评估结果，设计优化建议部分提出针对模具设计的具体优化意见和方案。
主要包括以下方面：- 结构优化建议：提出针对模具结构的优化建议，如减少零部件数量、简化构造等。
- 材料优化建议：提出针对模具材料的优化建议，如选择更合适的材料、改善材料的性能等。
- 零部件优化建议：提出针对模具零部件的优化建议，如减小零部件尺寸、改进零部件的加工精度等。
- 制造工艺优化建议：提出针对模具制造工艺的优化建议，如优化加工工艺、缩短制造周期等。
4. 总结与建议总结与建议部分对整体模具设计进行综合评价，并提出总体建议。
主要包括以下内容：- 评估结果总结：对模具设计评估的结果进行总结，包括主要问题、优点及不足等。
- 建议和改进措施：针对模具设计评估中的问题和不足，提出具体的改进建议和措施，以实现更高效、更经济的模具制造。
模具的检查方法
模具的检查方法一、背景介绍模具是工业生产中常用的一种工具，用于创造各种零部件或者产品。
为了保证模具的质量和使用寿命，需要进行定期的检查和维护。
本文将详细介绍模具的检查方法，以确保模具的正常运行和生产效率。
二、模具检查的目的模具检查的目的是发现模具存在的问题，及时进行修复和维护，以确保模具的正常使用和延长其使用寿命。
通过检查，可以及时发现模具的磨损、变形、裂纹等问题，避免因模具故障引起的生产延误和损失。
三、模具检查的步骤1. 外观检查：- 检查模具表面是否有划痕、变形、裂纹等损伤；- 检查模具表面是否有生锈、腐蚀等问题；- 检查模具的标识是否清晰可见。
2. 尺寸检查：- 使用测量工具（如卡尺、游标卡尺等）对模具的各个关键尺寸进行测量；- 检查模具的尺寸是否与设计要求相符；- 检查模具的尺寸是否存在磨损、变形等问题。
3. 零件配合检查：- 检查模具的各个零部件之间的配合是否良好；- 检查模具的导向部件、定位销、滑块等是否正常运动、灵便可靠；- 检查模具的罗纹、齿轮等传动部件是否磨损或者松动。
4. 冷却系统检查：- 检查模具的冷却系统是否通畅，是否有阻塞或者漏水现象；- 检查冷却水管是否磨损、老化，是否需要更换；- 检查冷却系统的温度控制装置是否正常工作。
5. 润滑系统检查：- 检查模具的润滑系统是否正常运行；- 检查润滑油是否充足，是否需要添加或者更换；- 检查润滑系统的管路是否漏油或者阻塞。
6. 模具试模检查：- 进行模具试模，检查模具的开合动作是否正常；- 观察模具试模过程中是否有异常声音或者震动；- 检查模具试模后的产品质量和尺寸是否符合要求。
四、模具检查的频率模具检查的频率应根据模具的使用情况和工作强度来确定。
普通来说，常规模具应每月检查一次，而高强度使用的模具则应每周或者每班进行检查。
对于长期未使用的模具，重新使用前也应进行检查和维护。
五、模具检查记录每次进行模具检查时，应制作相应的检查记录，记录模具的检查日期、检查人员、检查内容、发现的问题以及处理措施等信息。
模具设计DFM范本
模具设计DFM范本DFM (Design for Manufacture) 是一种设计思维方式，旨在将产品的制造过程纳入设计过程中，以确保产品的可制造性和生产效率。
以下是一个模具设计DFM的范本，详细说明了如何在模具设计过程中考虑DFM原则。
第一部分：引言在现代制造业中，模具是生产高质量产品的重要工具。
一个设计良好的模具可以提高生产效率和产品质量，而一个设计不良的模具则可能导致制造困难、工艺复杂和成本增加。
因此，在模具设计阶段就应重视DFM原则，以确保最终的模具设计能够满足制造要求并提供最佳的生产效率。
第二部分：DFM原则1.简化设计：尽可能简化产品的设计和组件数量，减少制造过程中的复杂性和难度。
简化设计有助于降低制造成本、减少生产时间，并提高整体生产效率。
2.材料选择：在选择材料时，考虑其可加工性、可用性和成本等因素。
选择适合模具制造的材料可以提高加工效率和模具的寿命。
3.避免尺寸限制：在设计产品和模具时，尽可能避免过于严格的尺寸要求。
过于精确的尺寸要求会增加制造成本和周期，并增加模具的调试和维护难度。
4.最小化组件数量：尽量将产品设计为少量组件的结构，以减少生产过程中的装配和检验步骤。
简化产品的组装过程可以提高生产效率，降低制造成本。
5.避免复杂的形状和结构：在模具设计中，避免设计过于复杂的形状和结构，尽可能使用标准零件和标准工艺。
复杂的形状和结构会增加模具的制造和维护难度。
6.考虑工艺要求：在模具设计中需考虑到产品的工艺要求，如需考虑到产品的周边空间，保证产品的正常使用。
7.模具易于维护和维修：在设计模具时，要考虑到模具的易维护性和易维修性。
尽量采用标准零部件和易于更换的结构，以减少模具维护和维修周期。
第三部分：DFM实施步骤1.需求分析：理解产品设计要求、制造要求和客户需求。
2.制定DFM计划：根据产品需求和制造条件，制定DFM计划，并确定DFM实施的先后顺序。
3.评估现有设计：对现有设计进行评估，识别潜在的制造问题和难点，确定需要改进的地方。
开模,试模及检讨几个要点
开模,试模及检讨几个要点第一篇：开模,试模及检讨几个要点1.开模前后及试模前准备事项：● 开模报价前要向厂商规定，模具材质、何种水口？● 模具开模后要马上开始着手准备送色板给客户确认。
● 开模后要与厂商排定开模时程计划表，按计划表到模厂追踪模具进度，若有进度耽搁要马上向上级反应。
● 当采购发出模具之合同后，要与模具厂商讨论水口位置及进胶之形式。
● 开模后要在最短之时间内取得模具排位图及模具尺寸。
● 试模前十天要根据客户需求样品数及B.O.M上之部品逐项核对，若有欠缺必须联络相关部门在最短之时间补足。
● 有必要时，得在七天前通知塑胶厂准备经确认颜色之塑料。
● 在试模前必需通知模具厂，在不影响功能之位置，打上穴号。
2.试模时注意事项：● 务必要求啤机师傅做到不缺胶、不缩水。
● 取最少六啤完整之塑料件回厂检讨。
● 试模时要塑胶厂保留至少一组含水口之塑料件备用。
● 若有外观要喷油之部品，在第二次试模时便要取最佳状态之塑料件，做为制作喷油模之用（至少要在连续啤出完整之外型后算起第10模到15模，此时之前模必须是不再修改之状态）。
3.模具检讨时注意事项● 必需将所有不同穴号之部品作交叉组合。
● 必需把所有相关之电子部品纳入，一起组合检查。
● 所有线材或五金部品规格要与部品表相同。
● 在锁螺丝之前所有部品是否有被定位？● 锁螺丝时是否容易滑丝？● 是否有缩水之现象？● 可活动件与相邻物件之间隙是否小于5mm大于13mm？● 水口之位置是否适当？● 组合后是否有段差之现象？● 需要做滑动或转动之部品是否有干涉之现象？● 组合后是否有松动之现象？● 在外部可见之塑料件可否承受5kg以上之力道？● 是否有会刺手之处？● 部品配合时松紧度适当否？● 是否有缺胶之处？● 是否有变形之处？● 是否有披锋之处？● 是否有顶白之处？● 是否有模具结构脆弱之处？● 是否有塑料结构脆弱之处？● 是否有孔位或轮轴偏心之现象？● 螺丝柱位有否到位？● 有段落感之部品其力道是否适当？● 当决定要如何修改时，必须要制作Mock－UP验证正确性。
模具的检查方法
模具的检查方法一、引言模具是工业生产中常用的一种工具，用于制造各种产品的形状和尺寸。
为了确保模具的质量和性能，必须进行定期的检查和维护。
本文将介绍模具的检查方法，以确保模具的正常运行和延长使用寿命。
二、模具检查的目的模具检查的目的是发现和解决模具在使用过程中可能出现的问题，包括磨损、损坏、变形、松动等。
通过检查，可以及时采取措施进行修复和维护，以确保模具的正常运行和产品质量。
三、模具检查的步骤1. 外观检查：首先，对模具的外观进行检查，包括模具表面的磨损、划痕、裂纹等情况。
特别注意检查模具的接触面和导向部位，确保其平整度和光洁度。
2. 尺寸检查：使用测量工具对模具的尺寸进行检查，包括模具的长度、宽度、高度等。
与产品的设计图纸进行对比，确保模具的尺寸符合要求。
3. 零部件检查：对模具的零部件进行检查，包括模具的导柱、导套、滑块等。
检查这些零部件是否有松动、磨损、变形等情况，如果有问题，及时更换或修复。
4. 冷却系统检查：对模具的冷却系统进行检查，确保冷却系统的通畅和正常运行。
检查冷却水管道、冷却孔、冷却水口等部位是否有堵塞或泄漏情况。
5. 润滑检查：对模具的润滑系统进行检查，包括润滑油的供给和润滑点的润滑情况。
确保润滑系统正常工作，以减少摩擦和磨损。
6. 操作性检查：对模具的操作性进行检查，包括开合模、顶出、定位等功能的正常运行。
确保模具的各项操作功能正常，不卡滞、不漏料。
7. 清洁检查：对模具进行清洁检查，包括清除模具表面的灰尘、污物，保持模具的清洁和整洁。
四、模具检查的频率模具检查的频率取决于模具的使用情况和工作环境。
一般情况下，建议进行以下检查：- 日常检查：每天对模具进行外观检查和操作性检查，确保模具的正常运行。
- 周期检查：每周对模具进行尺寸检查、零部件检查和润滑检查，确保模具的稳定性和正常工作。
- 定期检查：每个月或每个季度对模具进行全面检查，包括外观检查、尺寸检查、零部件检查、冷却系统检查等，确保模具的完好性和性能。
模具的检查方法
模具的检查方法一、概述模具是工业生产中常用的创造工具，用于创造各种产品的形状和尺寸。
为了确保模具的质量和使用寿命，需要进行定期的检查和维护。
本文将介绍模具的检查方法，包括外观检查、尺寸检查、材料检查和功能检查等方面。
二、外观检查1. 检查模具表面是否有损坏、变形、磨损、裂纹等情况，特殊注意模具的关键部位，如模腔、模芯等。
2. 检查模具表面是否有异物、灰尘等杂质，及时清理。
3. 检查模具的冷却系统是否通畅，有无阻塞或者渗漏现象。
三、尺寸检查1. 使用合适的测量工具，对模具的关键尺寸进行测量，包括长度、宽度、高度、孔径等。
2. 检查模具的尺寸是否与设计要求相符，尺寸偏差是否在允许范围内。
3. 对模具的各个部位进行尺寸检查，如模腔、模芯、导柱、导套等。
四、材料检查1. 检查模具的材料是否符合设计要求，包括材质、硬度等。
2. 对模具的材料进行金相组织检查，观察是否存在晶粒过大、裂纹、气孔等缺陷。
3. 对模具的材料进行化学成份分析，确保材料的成份符合标准要求。
五、功能检查1. 对模具进行装配和拆卸，检查模具的组装是否坚固，各部件是否配合良好。
2. 对模具进行试模，观察产品的成型效果和尺寸精度是否满足要求。
3. 对模具进行连续生产试验，检查模具的耐用性和稳定性。
六、记录和维护1. 建立模具的检查记录，包括检查日期、检查人员、检查内容和结果等。
2. 对发现的问题及时进行修复和维护，确保模具的正常使用。
3. 定期进行模具的保养和润滑，延长模具的使用寿命。
以上是模具的检查方法，通过定期的检查和维护，可以确保模具的质量和使用寿命，提高生产效率和产品质量。
在使用过程中，还应注意模具的正确使用和保养，避免不当操作导致模具损坏。
