收音机课程设计论文
中国地质大学长城学院 模拟电子技术课程设计
题 目: BS208HAF调频调幅两波段收音机组装与调试
系 别 工程技术学院 学生姓名 熊胜鹏 专 业 电气工程及其自动化 学 号 043120405 指导教师 路静 职 称 讲师
2016年 12月10日 摘 要 伴随着科学技术的发展，收音机已经广泛应用于我们的社会生活中。从一般的调幅收音机到高级的调频收音机，实用性也越来越广泛，就从从携带方式上来说，也是越来越便利。从家庭到汽车上的收音机，都可以证明我们收音机的技术含量都在不断的上升。本课题主要研究919型晶体管超外差收音机的设计全以及制作的过程，各部分电路的组成、作用、性能指标和工作原理。主要的设计思路是：由天线、输入回路、电路板、电池槽、扬声器组成外壳等组成。 本课题设计成果，基本上满足要求，性能指标基本符合要求。本电路的缺点是音质噪声大，电路还有一点失真接受信号效果不是很好等等，还需改进。
关键词：调频； 调幅； 收音： 信号传输； 目 录 1 绪论 ................................................................................. 1 1.1 设计的意义及目的 ................................................................... 1 1.2 设计的内容及要求 ................................................................... 1 1.3 所需要的器材及工具 ................................................................. 2 2 收音机的工作原理 ..................................................................... 2 2.1 电路原理图 ......................................................................... 2 2.2 高频振荡器 ......................................................................... 2 2.3 调谐回路 ........................................................................... 3 2.4 中频放大器 ......................................................................... 3 2.5 自动增益和增益 ..................................................................... 3 2.6 功率放大级 ......................................................................... 4 3 印制电路板设计 ....................................................................... 4 3.1 画出收音机电路图 ................................................................... 4 3.2 用软件制做电路板 ................................................................... 4 3.3 打印电路板 ......................................................................... 5 4 实物调试 ............................................................................. 6 4.1 收音机内部的大体组成 ............................................................... 6 4.2 描述各个元器件的及所在位置 ......................................................... 7 4.3 排除故障检查电路 ................................................................... 7 4.4 收音机的调试 ....................................................................... 7 5 总结 ................................................................................. 8 参考文献 .............................................................................. 8 1绪论 伴随着科学技术的发展，收音机已经广泛应用于我们的社会生活中。在电子管收音机中，电子管的输出、输入阻抗很高，放大能力也比晶体管强，所以中周都采用双谐振耦合回路，选择性好，基本上都只用一级中放。晶体管收音机中，晶体管的输入阻抗很低，所以中周的次级不用谐振回路；晶体管的输出阻抗也较低，所以中周的初级谐振回路也用线圈的抽头，只将部分线圈并联到输出阻抗上，以确保谐振回路的Q值。这样一级中放的增益、选择性就有限。为保证整机的选择性、灵敏度，一般都采用两级中放，此收音机就是采用中周线圈来较小阻抗的。目前国外温度控制技术发展较为成熟，以智能型温度控制器为主。而国内自主空调温控器多为传统式电子产品，温度传感器采用热敏电阻或热电阻，部分产品温度设定和风速开关通过触摸键和液晶显示屏实现人机交互界面，冷热切换自动完成，运算放大电路和开关电路实现双位调节。这类智能温控器产品改善了人机交互界面，解决了“温度设定分度值过粗”等问题，但仍存在“控制精度不高”、“时间常数大”、“操作较复杂”等问题。进入21世纪后，温度控制器正朝着高精度、多功能、总线标准化、高可靠性及安全性、开发虚拟温度控制。
1.1 设计的意义及目的 通过对S208HAF调频调幅收音机组装、焊机、调试 能培养自己多方面的能力素质。 （1）大体上对收音机的安装、焊接、调试及生产过程初步有了一定的了解，增强动手能力。 （2）学会了利用工艺文件独立进行整机的焊接和调试，并达到产品的质量要求； （3）初步掌握了一定的焊接技术与简单电路元器件的识别、装配，并对故障的诊断和排除有了一定的检测和解决故障的能力及方法，为今后对复杂电路的分析奠定基础； （4）BS208HAF调频调幅收音机的工作原理也有了一定的深入了解； （5）熟悉了电子电路安装、焊接工艺的基本知识和原理，初步掌握了焊接技术并且能正确的安装、焊接一台正规的收音机，并能对其进行相关的调试； （6）学会编制简单电子产品工艺文件，能按照行业规程要求，撰写实训报告。 （7）了解了安全用电知识，学习了安全操作要领，培养了严谨的工作作风，培养了良好的工作习惯，培养了正确的劳动观与人生观，也培养团队意识和集体主义精神。
1.2 设计的内容及要求 设计的内容是设计一个超外差的调频收音机，从设计，构图，软件制版，打印，焊板调试到成品，制作过程中要严格按照老师的要求进行安装和焊接，调频以及调幅使收音机的收频率达到最大。 1.3 所需要的器材及工具 器材及工具 （1）电烙铁一个（2）十字改锥、片改锥各一个 （3）镊子一支 （4）万用表一部（5）BS208HAF调频调幅收音机完整组件 （6）焊锡半米 （7）两节5号电池 （8）电路图、元件清单
2收音机的工作原理 2.1 电路原理图
图1：收音机的电路原理图 2.2 高频振荡器 当两个不同频率的正弦交流电通过非线性器件时（例如三极管或二极管），就会产生许多新的频率成份，其中之一就是这两个频率的差频。为了达到变频的目的，收音机必须自身有一个产生等幅波的高频振荡器，这个振荡器就叫做本机振荡器，简称“本振”。 从输入回路接收的调幅信号（电台）和本机振荡器产生的高频等幅信号一起送到一个三极管高频放大器。为了产生新的频率成份，我们使三极管工作在非线性区，这样在三极管的输出端就会产生许多新的频率成份，当然，其中就有我们希望得到的差频。我们把这一过程称为“变频”。为了得到一个固定的差频，本振频率必须始终比输入信号的频率高一个固定值，我国工业标准规定该频率值为465kHz。以上三种频率之间的关系可以用下式表达： 本机振荡频率－输入信号频率=中频
2.3 调谐回路 由于中频信号的频率固定不变而且比高频略低，所以它比高频信号更容易调谐和放大。通常，中放级包括1~2级放大及2~3级调谐回路，这与前面我们介绍过的直放式收音机相比，超外差式收音机灵敏度和选择性都提高了许多。
2.4 中频放大器 可以说：超外差式收音机的灵敏度和选择性在很大程度上就取决于中放级性能的好坏。 检波与AGC电路经过中放后，中频信号进入检波级，检波级也要完成两个任务：一是在尽可能减小失真的前提下把中频调幅信号还原成音频。二是将检波后的直流分量送回到中放级，控制中放级的增益（即放大量），使该级不致发生削波失真。由于各电台的发射功率大小不同，电台距离收音机的远近也相差很大，所以它们在收音机天线中产生的感应电压也相差十分悬殊，强弱之间可能相差上万倍。
2.5 自动增益和增益 如果收音机对这些信号都一视同仁地放大，结果强台的音量就会声振屋瓦，而弱台的音量则细如蚊蚋。显然为了平衡强弱之间的差异，必须要使整机的增益（放大量）能自动地进行控制。通常的解决方法是通过调整中放级的工作点（集电极电流）。电台信号强时，把中放级的电流调小，使这一级的增益降低；反之，电台信号弱时将中放级的电流适当调大，使它的增益增加。完成这种作用的电路通常称为自动增益控制电路，简称AGC（Automatic Gain Control）电路。低频前置放大级低放也称电压放大级。从检波级输出的音频信号很小，大约只有几毫伏到几十毫伏。电压放大的任务就是将它放大几十至几百倍。
七管超外差式收音机通信电子电路课程设计分析方案
课程名称：通信电路设计设计题目：七管超外差式收音机系别：计算机科学与技术专业 (方向>：电子信息工程年级、班：2007级学生姓名：学号：指导教师：2018年12月20日兰州商学院绪论电磁振荡在周围的空气产生周期性变化的电厂和磁场向四面八方传播开去，就形成了电磁波。
发射电磁波要有一定的振荡频率和震荡电路的电场和磁场尽量分散到可能大的空间，频率越高，发射电磁波的能力就越大，在实际应用中常把开放电路的下端跟地连接。
跟地连接的导线叫做地线。
线圈上部接到比较高的导线上，这条导线叫做天线。
天线和地线形成了一个敞开的电容器，电磁波就是由这样的开放电路发射出去的。
在通信系统中，信源输出的是由原始信息直接变换成的的电信号，即消息信号。
这种信号一般具有从零开始的较宽的谱，而且在低频带分布较大的能量，称为基带信号，不宜直接在信道中传播。
将消息信号对频率较高的载波信号进行调制，才能使信息信号的频谱搬移到适合信道的频率范围内进行传播。
在通信系统的接收端对已调信号进行解调，恢复出原来的信号。
1系统原理。
常用的调制方法有幅度<AM）、频率<FM ）、相位<PM）以及它们混共等调制方法。
而一般的收音机采用的调制方法是幅度调制方法。
设调制信号为，载波信号为式中A为载波的幅度；为载波的角频率；为载波的出相位。
载波经模拟信号调制后的数字表达式为式中为载波瞬时幅度；为载波的相位偏移；如果为常数，随成比例变化，则为幅度调制；如果为常数，或的导数随成比例变化，则为角度调制，前者为相位调制，后者为频率调制。
1.1AM调制设调制信号为,其平均值为。
叠加直流后对载波的幅度进行调制，就形成了常规调幅信号，其时间表达式为式中为载波信号的角频率；为载波信号的起始相位。
其调制过程如图1-1所示。
(a>(b>(c>图 1-1 AM 调制过程由时间波形可知，但满足时，已调信号的包络与调制信号的成正比，如图1-1(b>所示，所以包络检波法很容易恢复出原始的信号。
无线电收音机
目录摘要 (1)引言 (2)1 无线电广播接收机的基础知识 (2)1.1无线电波的发射与接收 (2)1.1.1无线电波的发射与接收 (3)1.1.2无线电广播收音机 (5)2收音机的背景与发展 (6)2.1收音机的背景 (6)2.2收音机的发展 (7)3全硅六管超外差式收音机 (9)3.1超外差式收音机工作原理 (9)3.2超外差式收音机电路分析 (11)3.3元器件说明 (15)3.4超外差式收音机的安装与调试 (19)3.4.1安装 (19)3.4.2调试及故障排除 (22)4结束语 (24)致谢 (25)参考文献 (26)附录1 (27)附录2 (28)全硅六管超外差式收音机的装配与调试卞盼盼摘要：电子设计自动化技术已渗透到电子系统和专用集成电路设计的各个环节，个中软件应用到电子设计，使电路的设计、调整和改进更加高效便捷。
简单分析了超外差式调幅收音机电路的工作原理及其组装和调试。
现在的9018将原来的插座改为立体声耳机插座，电路原理图未变，步线有所调整。
更改后的收音机灵敏度更高、声音更洪亮、用途更广泛，适合MP3、单放机等机型所使用的耳机。
散件为3V 低压全硅六管超外差式收音机，具有安装调试方便、工作稳定、生硬洪亮、耗电省等优点。
它由输入回路高放混频级、一级中放、二级中放、前置低放兼检波级、低放级和功放级等部分组成，接受频率范围为535KHZ～1605KHZ的中波段。
关键词：高放混频级低放兼检波级低压全硅管Abstract：Electronic design automation technology has infiltrated into electronic systems and application-specific integrated circuit design in all aspects, in a software applicati on to the electronic design and simulation, circuit design, adjust and improve more effici ent convenient. A simple analysis of the superheterodyne AM radio circuit and the principl e of assembly and debugging. Now the 9018 the original stereo headphone socket to socket, circuit schematics unchanged, infantry line adjustments. After the change of radio sensiti vity higher, sound more resonant, more extensive use for MP3, player models, such as by us ing headphones. Parts of 3 V low-voltage of the silicon six superheterodyne radio, with th e installation debugging convenience, the stability, rigidity, whose advantages in power c onsumption. It is the importation of high-level radioactive mixer circuit level, in a rele ase, the two-in, pre-release of the detection of low-level, low-level and on the high-leve l and other components, to accept the frequency range of 535 KHZ～ 1605KHZ in the band.Key Words: Mixing high-level, Low-level detection , Low-voltage of the silicon引言集成电路具有体积小、功耗低、可靠性高、性能好以及易于使系统整机实现少调整和不调整等优点，通信电路也正迅速向这方向发展。
【尚择优选】最新51单片机控制的FM收音机.doc
专业综合课程设计基于单片机控制的FM收音机班级：通信（三）班成绩：基于单片机控制的FM收音机摘要：单片机自20世纪70年代问世以来，以极其高的性能价格比受到人们的重视和关注，所以应用很广，发展很快。
单片机的特点是体积小、集成度高、重量轻、抗干扰能力强，对环境要求不高，价格低廉，可靠性高，灵活性好，开发较为容易。
正因为单片机有如此多的优点，因此其应用领域之广，几乎到了无孔不入的地步。
在我国，单片机已被广泛地应用在工业自动化控制、自动检测、智能仪表、智能化家用电器、航空航天系统和和国防军事、尖端武器等各个方面。
我们可以开发利用单片机系统以获得很高的经济效益。
更重要的意义是单片机的应用改变了控制系统传统的设计思想和方法。
以前采用硬件电路实现的大部分控制功能，正在用单片机通过软件方法来实现。
这种以软件结合硬件或取代硬件并能提高系统性能的控制技术称为微控制技术。
例如，本文所要论述的通过单片机来控制TEA5767HN芯片及驱动LCD1602液晶屏实现FM收音并显示频率。
现在人们常使用的收音机为手动调频收台，使用较为麻烦，而且由于接收灵敏度不高，所接收的频段较窄。
本设计采用的是TEA5767HN芯片，它是由PHILIPS公司推出的针对低电压应用的单芯片数字调谐FM立体声收音机芯片。
TEA5767HN芯片内集成了完整的IF频率选择和鉴频系统，只需很少的低成本外围元件，就可实现FM收音机的全部功能。
另外，它具有高性能的RFAGC电路，其接收灵敏度高；参考频率选择灵活；可实现自动搜台。
关键词：89C52单片机；TEA5767HN芯片;2822功率放大器AbstractThistestconstitutewithstc89c52singlechipmicPoco,tea5767model,2822 poweramplifier,1602andperipheralcircuit.Inthedesignprocess,weusedmodu lardesignforseveraltPpes,suchassearchingmodel,displaPmodel,storagemod elandsomeancillarPfunction.STCseriessinglechiphasverPgoodcontrolabili tPandstableleveltomeettherequirements.前言：本设计研究FM收音机分为硬件电路和程序设计两个方面。
课程设计报告收音机报告
1收音机课程设计报告一、课程设计目的：1．培养学生动手能力和思维能力。
2．丰富自身知识，增加学生专业知识的了解。
3．训练学生用实验方法分析。
研究电子学问题。
4．培养学生养成工作品德和严肃的实验态度。
5．引导和启发学生将模拟电路、数学逻辑电路与科学研究和实践相结合，为今后的学习、工作打下良好的根底。
二、收音机的开展：播送方式从调幅(AM)播送时代开场，经历了调频(FM)播送、调频立体声(FMSTEREO)播送、数字音频播送(DAB)等阶段。
目前，科学家正研究短波段的数字播送(DRM)。
民用播送所使用的频率，经历了长波(LW)、中波(MW)、短波(SW)、超短波调频(FM)、卫星调频播送等阶段；播送的传播距离和覆盖范围也从近距离到利用人造地球卫星进展全球转播等；收音机从矿石收音机、电子管收音机、晶体管收音机、集成电路收音机，到使用微电脑处理器的数字调谐收音机；收音机的根本电路形式、也从直接放大式，到超外差式、屡次变频式电路。
收音机的体积也从笨重变小到微型，而音质却越来越好......20-60年代电子管电路/直放式，外差式长波/中波/短波50-70年代晶体管电路/外差式，屡次变频中波/短波/调频70-80年代集成电路/外差式，屡次变频，数字调谐中波/短波/调频90年代集成电路/外差式，屡次变频，数字调谐中波/短波/调频/数字播送三、超外差式收音机特点及工作原理：最初的收音机属于直放式收音机，它的特点是：从天线上接收到的高频信号，在检波以前，一直不改变它原来的高频频率〔即高频信号直接放大〕。
它的缺点是：在接收频段的高端和低段的放大不一样整个波段的灵敏度不均匀。
如果是多波段收音机，这个矛盾更突出。
其次，如果要提高灵敏度，必须增加高频放大的级数，由此带来各级之间的统一调谐的困难，而且高频放大器增益做不高，容易产生自激。
如果能够把收音机接收到的高频信号，都变换成固定的中频信号进展放大检波。
由于中频频率比变换前的信号频率低，而且频率固定不变，所以任何电台的信号都能得到相等的放大量，同时总的放大量也可以较高。

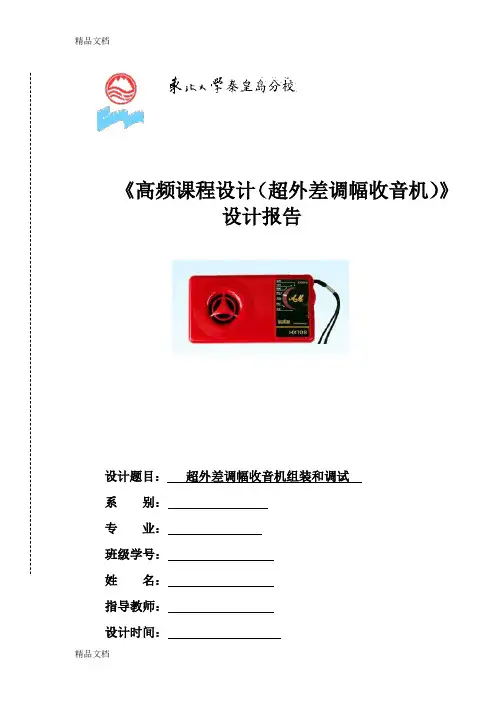

(整理)高频课程设计超外差调幅收音机
《高频课程设计（超外差调幅收音机）》设计报告设计题目：超外差调幅收音机组装和调试系 别： 专 业： 班级学号： 姓 名： 指导教师： 设计时间：目录一、课程设计目的与要求二、收音机原理及各集成块的分析三、元器件及常用工具的认识四、收音机的装配与调试五、焊接、组装、调试中易出现的问题以及解决方案六、课程设计心得一、课程设计目的与要求1.1设计目的：本学期学习了《高频电子线路》这门课程，对无线电通信的理论知识有了进一步的理解和认识。
这次课程设计可以通过实践来考察理论知识的掌握情况，同时也能加深对理论知识的理解，提高设计能力。
通过对一只正规产品收音机的安装、焊接、调试、了解电子产品的装配全过程，训练动手能力，掌握元器件的识别，简易测试，及整机调试工艺。
1、掌握HX108-2 七管半导体收音机各功能模块的基本工作原理；2、掌握调幅接收系统的调试过程及故障排除；3、通过对收音机的安装、焊接及调试，了解电子产品的生产制作过程；5、学会利用工艺文件独立进行整机的装焊和调试，并达到产品质量要求。
1.2设计要求：1、分析调幅接收系统各功能模块的工作原理。
2、安装调试及测量结果。
3、可在此基础上进行创新设计，如改善系统性能。
二、收音机原理及各集成块的分析2.1、整机电路原理图；图1 超外差调幅收音机基本原理方框图------------------------------------------------------------2-----------------------------------------------------------图2 总体电路图H图3 X108-2Z装配图2.3输入回路：从磁性天线感应的调幅信号送入C1a、C2(双连可变电容器)(调台的钮)和B1组成的输入回路进行调谐，选出所需接收的电台信号，通过互感耦合送入变频管V1的基极。
图4 输入回路2.4变频级：变频级是由一只晶体管V1同时起本振和混频作用的自激式变频电路。
课程设计收音机制作
课程设计收音机制作一、教学目标本课程旨在让学生了解和掌握收音机的基本制作原理，通过实践活动，培养学生的动手能力、观察能力和创新能力。
具体目标如下：1.知识目标：使学生掌握无线电发射和接收的基本原理，了解电子元件的功能和作用，学会阅读电子电路图。
2.技能目标：培养学生具备独立操作电子实验设备的能力，学会焊接技能，能够组装和调试收音机。
3.情感态度价值观目标：培养学生对科技的兴趣和热爱，增强其创新意识和实践能力，培养团队协作精神和责任感。
二、教学内容本课程的教学内容主要包括以下几个部分：1.无线电发射和接收原理：介绍无线电波的产生、传输和接收过程，使学生了解收音机的工作原理。
2.电子元件：介绍收音机中各个电子元件的功能和作用，包括电阻、电容、电感、晶体管等。
3.电子电路图：教授学生如何阅读电子电路图，使其能够理解收音机电路的结构和连接方式。
4.收音机组装与调试：指导学生进行收音机的组装和调试，培养学生的动手能力和实际操作技能。
三、教学方法为了提高教学效果，本课程将采用多种教学方法相结合的方式进行教学，具体包括：1.讲授法：通过讲解收音机的原理和工作过程，使学生掌握相关理论知识。
2.实验法：让学生亲自动手进行实验，培养其动手能力和实际操作技能。
3.讨论法：在课堂上学生进行讨论，分享学习心得和经验，提高学生的思考能力。
4.案例分析法：通过分析实际案例，使学生更好地理解收音机的应用和价值。
四、教学资源为了支持本课程的教学，我们将准备以下教学资源：1.教材：选择适合学生程度的收音机制作教材，为学生提供系统的学习资料。
2.参考书：提供相关的无线电技术参考书籍，丰富学生的知识体系。
3.多媒体资料：制作课件和教学视频，以图文并茂的形式展示收音机的制作过程。
4.实验设备：准备收音机实验套件和焊接工具，为学生提供实践操作的机会。
五、教学评估为了全面、客观地评估学生在课程中的学习成果，我们将采取以下评估方式：1.平时表现：通过观察学生在课堂上的参与程度、提问回答等情况，评估其学习态度和积极性。
十波段收音机
《通信专业电子系统课程设计B 》课程设计报告题目：十波段数显钟控收音机的安装与调测试院（系）：信息科学与工程学院专业班级：通信1003学生姓名：揭芳学号：20101182073指导教师：郑佑轩20 13 年 6 月 7 日至20 13 年 6 月 14 日华中科技大学武昌分校制通信专业电子课程设计B任务书一、设计（调查报告/论文）题目十波段数显钟控收音机的安装与调测二、设计主要内容下述设计内容需由学生个人独立完成：1．理解电路原理图与工作过程；2．掌握主要芯片内部结构的与引脚功能；3．能正确识别元器件，并进行正确安装；4．能按要求进行元器件的焊接；5．理解频率覆盖与灵敏度调整的原理并完成调幅中、短波及调频波段的调试；6．收音时的最大电流与最大输出不失真（单一音频）输出功率的测量；7．能按设置时间进行自动开机与关机；8．安装调测过程中的故障问题处理。
三、原始资料1．EDT-2901十波段数显钟控收音机电路原理图；2．EDT-2901十波段数显钟控收音机电路。
3. 型号EDT-2901套件装配说明。
四、要求的设计成果1．能完成调幅：中波段535-1605KHz，短波段4-18M调频波段88-108MHz频率范围的收音2. 接收灵敏度满足要求，单音调制接收距离 8米；3．硬件焊接可靠，调整部件灵活，液晶显示正确；4. 按要求完成课程设计报告，格式符合学校规范标准，字数不少于2000字。
五、进程安排第 1 天理论讲解，材料发放，学生进行元器件清理并检测；第 2-3天安装焊接；第 3 天电路调试，故障排查；第4-5 天调测，验收，评分。
六、主要参考资料[1] 郑佑轩. 电子系统课程设计(二)实践指导书, 武汉：华中科技大学武昌分校.[2] 康华光. 电子技术基础模拟部分,北京：高等教育出版社，2003.[3] 张肃文. 高频电子线路，北京：高等教育出版社，2006.指导教师（签名）：20 年月日目录通信专业电子课程设计B任务书 (2)摘要 (4)一、课程设计目的与要求 (5)二、实践器材、仪表和工具 (5)三、设计安装过程中需要注意的事项 (5)四、多波段收音机安装调试参考技术指标 (5)五、课程设计内容 (6)5.1相关电路框图和原理图 (6)5.2 电路原理 (7)5.3、收音部分电路工作过程 (8)5.3.1调频收音工作过程 (8)5.3.2调幅中波收音工作过程 (8)5.3.3调幅短波收音工作过程 (8)六、焊接装配调试 (9)6.1焊接 (9)6.2检查 (9)6.3调试 (9)6.4整机合拢 (10)七、收音机相关知识 (10)7.1、无线接收机主要技术指标定义 (10)7.2、超外差式接收机组成框图 (10)7.3、四连可调电容器 (11)7.4、调测相关知识 (11)7.5．采用软件无线电技术的收音机原理图 (12)九、课设结果 (12)十、故障处理与排除 (13)十一、功能特点 (13)十二、课设总结 (13)参考文献 (14)课程设计成绩评定表 (15)摘要收音机是一种能把外界发射台的发射电磁波转化成我们能听到的声音信号的装置，它是无线电传播的一个基本应用。
调幅调频收音机课程设计
调幅调频收音机课程设计一、课程目标知识目标：1. 学生理解调幅调频收音机的工作原理，掌握相关电子元件的功能及电路组成。
2. 学生了解无线电广播的发展历程，认识调幅调频收音机在生活中的应用。
3. 学生掌握调幅调频收音机的调试方法，了解如何收听不同频率的广播节目。
技能目标：1. 学生能够运用所学知识，正确组装和调试调幅调频收音机。
2. 学生具备分析收音机故障原因的能力，并学会排除简单故障。
3. 学生能够运用调幅调频收音机进行实际收听，提高信息获取和筛选能力。
情感态度价值观目标：1. 学生培养对电子技术的兴趣，激发创新意识和动手实践能力。
2. 学生通过学习调幅调频收音机，认识到科技对生活的影响，增强社会责任感和时代使命感。
3. 学生在团队合作中，培养沟通与协作能力，养成尊重他人、团结互助的良好品质。
本课程针对初中年级学生，结合课程性质、学生特点和教学要求，将目标分解为具体的学习成果。
在教学过程中，注重理论与实践相结合，提高学生的实际操作能力，培养他们的创新精神和实践能力。
通过本课程的学习，使学生能够掌握调幅调频收音机的相关知识，提高他们在生活中运用科技产品的能力。
二、教学内容本章节教学内容主要包括以下几部分：1. 无线电广播发展历程：介绍无线电广播的起源、发展过程及调幅调频收音机的演变。
2. 调幅调频收音机原理：讲解调幅（AM）和调频（FM）的传输原理，以及收音机内部电路的组成和功能。
3. 电子元件介绍：学习收音机中常用的电子元件，如天线、高频放大器、混频器、本振、中频放大器、检波器、功率放大器等。
4. 收音机组装与调试：学习如何组装调幅调频收音机，掌握调试方法，包括选台、调节音量、改善音质等。
5. 故障分析与排除：分析收音机常见故障原因，学习简单的故障排除方法。
6. 实际应用：运用所学知识，进行实际收听，学习如何筛选有用信息。
教学内容安排如下：第一课时：无线电广播发展历程及电子元件介绍。
第二课时：调幅调频收音机原理及收音机组装。
调幅收音机的焊接组装与调试课程设计完整版
调幅收音机的焊接组装与调试课程设计
HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】
变频作用，还要有一个外加的正弦信号，这个信号通常叫外差信号，产生外差信号的电路，习惯叫本地振荡。
在收音机本振频率和被接收信号的频率相差一个中频，因此在混频器之前的选择电路，和本振采用统一调谐线，如用同轴的双联电容器(PVC)进行调谐，使之差保持固定的中频数值。
由于中频固定，且频率比高频已调信号低，中放的增益可以做得较大，工作也比较稳定，通频带特性也可做得比较理想，这样可以使检波器获得足够大的信号，从而使整机输出音质较好的音频信号。
在超外差的设计中，本振频率高于输入频率。
用同轴双联可变电容器，使输入回路电容C1-2和本振回路电容C1-1同步变化，从而使频率差值始终保持近似一致，其差值即为中频，由于谐振回路
谐振频率
LC f π21
=
，f 与C 不成线性变化，因此必须有补偿电容对其特性进行修正，以获得在收听范围内f 与C 近似成线性变化，保证f 本振-f 信号=f 中频为一固定中频信号。
超外差方式 使接收的调制信号变为统一的中频调制信号，在作高频放大时，就可以得到稳定且倍数较高的放大，从而大大提高收音机的品质。
2、电路原理图分析：
9018型袖珍收音机电路原理图
四、详细设计： （1）元件说明：
1
①电阻：在本次课程设计中可以根据色差法对11个电阻进行分类。
具体方法如下：
棕 红 橙 黄 绿 蓝 紫 灰 白 黑 金 银。
收音机课程设计报告
HX108-2 AM 收音机安装与调试一、实习目的与要求目的: 通过收音机的原理电路图, 对一台调幅收音机进行安装、焊接和调试, 了解类似电子产品的装配过程, 掌握电子元器件的识别方法, 培养自己的实践技能。
要求: 1.认识常用的电阻、电容等电子元器件；2、了解收音机的工作原理；3、熟练焊接的具体操作；4、学习并掌握收音机的调试方法；5、初步掌握电子线路故障的排除方法。
二、实习材料:1.HX118-2型六管超外差收音机散装套件: 1套/人（见元件明细表）；2、组装工具: 1套/人；3.万用表、稳压电源、高频信号发生器、音频信号发生器、晶体管毫伏表每条流水线1套；色环电阻色标数该电阻为10X10 Ω±5%主要性能指标: 频率范围: 535～1065kHz 中频频率: 465kHz灵敏度: <1mV/m （能收到本省、本市以外较远的电台及信号较弱的电台） 选择性: 20lg >14dB输出功率: 最大不失真功率≥100mW电源消耗：静态时, ≤12mA, 额定时约80Ma三、工作原理101 0误差±5%表示：当调幅信号感应到B1及C1组成的天线调谐回路, 选出我们所需的电信号f1进入V1（9018H）三极管基极: 本振信号调谐在高出f1频率一个中频的f2(f1+465KHz)例: f1=700KHz 则f2=700+465KHz=1165 KHz进入V1发射极, 由V1三极管进行变频, 通过B3选取除465KHz中频信号经V2和V3二级中频放大, 进入V4检波管, 检出音频信号经V5（9014）低频放大和由V6.V7组成功率放大器进行功率放大, 推动扬声器发声。
D1,D2(IN4148)组成1.3V稳压, 固定变频, 一中放、二中放、低放的基极电压, 稳定各级工作电流, 以保持灵敏度。
由V4（9018）三极管PN结用作检波。
R1.R4.R6.R10分别为V1.V2.V3.V5的工作点调整电阻, R11为V6.V7功放级的工作点调整电阻, R8为中放的AGC电阻, B3.B4.B5为中周（内置谐振电容）, 既是放大器的交流负载又是中频选频器, 该机的灵敏度, 选择性等指标中频放大器保证。
