osgEarth数据加载及组织解析
osgEarth数据加载及组织解析 1．osgEarth的数据加载流程 由前文可知，用户可以使用osgEarth自己的earth文件，简单指定各种数据源，而不用关心数据如何渲染，便能在三维球上显示各种地形数据。本节，将会解读osgEarth如何解析earth文件，利用用户提供的数据源，来构建三维球上的各种地形。 图3.1所示是加载数据的整体流程，本节将就这四个步骤进行具体的解读。
读取earth文件
分解Conf属性构建map对象根据map对象及options对象，创建mapNode节点记录数据属性、渲染属性的Confmap对象options对象
mapNode节点将mapNode节点加入场景图中，通过分页LOD动态调度进行组织渲染
拥有地形的三维
场景
图3.1 osgEarth数据加载整体流程 1.1 读取earth文件 osgEarth继承了OSG的插件机制，所以osgEarth提供了专门读取earth文件的osgdb_earth插件。通过查找并调用此插件，达到读取earh文件的目的。图3.2展示了查找读取earth插件的具体流程： Registry.hReadFile.cppreadNodeFile()
Registry.hReaderWriter::ReadResult readNode()
options->getReadFileCallback()
_readFileCallback.valid()Registry.cpp
readNodeImplementation()ReadNodeFunctor(fileName, options)
readImplementation()read(readFunctor)
doRead（ReaderWrit
er& rw)）
根据文件名构建ReadNodeFunctor仿函数，具体的读取函数由ReadNodeFunctoR.doRead（）完成
ExampleResources.cppMapNodeHelper::load()ReadFile.hreadNodeFile(filename,Registry::instance()->getOptions())
会根据文件后缀名来查找读写插件，然后调用readFunctor.doRead(*itr)实现文件读取。
图3.2 查找读取earth插件的具体流程 这个具体流程展示了osgEarth如何找到读取earth的插件——osgdb_earth.dll。这个流程其实也是osg插件机制中的具体流程，主要在read函数中根据文件后缀名查找读写插件，查找策略见前文2.1.3的OSG插件机制，找到插件后便根据文件名构建ReadNodeFunctor的仿函数，然后调用doRead()函数来具体读取。 无论读取earth文件，还是读取影像数据、高程数据或一般的文字，都是这样一个流程，通过找到具体插件后调用插件里的doRead函数。 在osgdb_earth中，主要就是将earth文件中的内容转换成后面构造map需要的conf对象。图3.3展示了一个包含标签比较全面的earth文件，图3.4为转换后的conf结果结构图： 图3.3 普通earth文件内部代码 图3.4 earth文件转换后的conf对象结构图 如图所示，将earth文件中的标签转换成就conf对象就是将标签语言的嵌套转换成父子关系，然后每个对象包含自己的属性值。
1.2 构建map 由上一节可知，通过earth插件，将earth文件中的数据属性，渲染属性等构成conf对象。接下来，就是根据这些属性，来构造一个包含影像、高程、模型等的map。图3.5展示了osgEarth构造map流程： EarthFileSerializer2.cppdeserialize()
Config
imagemodelElevation/ heightfieldoverlaymaskimages 为XML文件中的所有image元素ConfigSet images = conf.children( "image" );遍历
layerDriverConf
map.cpp
ImageLayer.hImageLayerOptions
ImageLayer
MaplayerDriverConf为XML一条元素中的所有属性集
addImageLayer()ElevationLayer.hElevationLayerOptionsElevationLayeraddElevationLayer()
ConfigSet heightfields =conf.children("elevation" );遍历layerDriverConf
ConfigSet models = conf.children( "model" );遍历
layerDriverConf
ConfigSet overlays = conf.children( "overlay" );遍历
layerDriverConf
ConfigSet masks = conf.children( "mask" );遍历layerDriverConf
ModelSourceLayer.h
ModelSourceOptions
ModelSourceLayer
MaskLayer.hMaskLayerOptions
MaskLayer
addModelLayer（）addTerrainMaskLayer（）Default_tile_size 256
Default_tile_size 16
图3.5 通过属性构造map对象 由图可知，此时构造的map，并没有实际的读取数据，仅仅是将从earth文件中获取的conf对象属性进行分类，构造了一个逻辑map，主要指定了map包含什么图层，每个图层的名字、数据源和所需driver插件。
1.3 构建mapNode 这一步将是加载数据中的重点。在这一步，将会通过上一步获取的map对象及options对象，调用具体的driver插件，来构成地形节点。 构建mapNode的过程可以分为两步，第一步是在osgViewer（OSG最基本的场景图形浏览器，osgEarth最基本的场景图形浏览器是在osgViewer基础上改进的osgEarth_viewer，其主要是加载组织地形数据等，核心渲染功能还是osgViewer）渲染前的预处理，主要在地形引擎的preInitialize()中完成。osgEarth2.4的默认地形引擎为MpterrainEngineNode，所以一般是在MpterrainEngineNode::preInitialize()中完成第一步。这其中，主要完成地形节点的初步框架构建，及底图影像的加载。如图3.6所示
创建mapNode节点创建地形节点创建模型节点创建overlay模型节点
加载底图影像属性 图3.6 构建mapNode第一步逻辑 第二步便是在osgviewer开始渲染，创建漫游，相机开始添加场景时，进行后续的添加，并使用TileKey管理构建四叉树组织。此时根据视点范围及距离，通过OSG的PagedLOD分页机制，动态调度选择加载区域瓦片节点。关于数据如何按四叉树进行组织，分页LOD如何动态调度选择加载数据将在后文进行详细解读。此处主要关注构建mapNode的流程和最后mapNode的逻辑节点树。如图3.7所示。
创建地形节点
创建第一层TileKey
创建根节点创建瓦片模型
影像图层：以设置纹理贴图
高程图层以分页lod加入瓦片模型
图3.7 构建mapNode第二步逻辑 下面便来解读每一步的详细流程。 TerrainEngineNode.cpp MapNode.cpp
MapNode.cpp
此时MapNode节点结构osgearth::MapNode : public osg::Group
_terrainEngineContainer = new osg::Group();_terrainEngineContainer->setDataVariance( osg::Object::DYNAMIC );this->addChild( _terrainEngineContainer.get() );
osg::Group()
地形引擎需要一个Container来设置光照状态，而不能直接在引擎上来设置
_terrainInterface = new Terrain( this, map->getProfile(), map->isGeocentric() );
_map->getProfile()->getSRS()->populateCoordinateSystemNode( this );根据_map的空间参考坐标系设置的TerrainEngineNode的坐标系和椭球模型，其中WKT及PROJ4等有默认值
osgEarth:MPTerrainEngineNodeosg::Group()osg::Group()
******
开启一个地形功能界面模型节点Overlay模型节点
地形节点
MapFrame mapf(map, Map::IMAGE_LAYERS);_texCompositor->applyMapModelChange( MapModelChange( MapModelChange::ADD_IMAGE_LAYER, mapf.getRevision(), mapf.getImageLayerAt(i), i ) );首先加入事先存在的影像图层，即底图，此处调用image的driver进行加载数据，主要是因为在applymapModelChange函数中，首先getProfile，因影像先未进行初始化，故需调用相应driver去读取数据信息，获取其profile。
开始只是球体与底图显示，所以此时只用添加底图
_map->addMapCallback( new TerrainEngineNodeCallbackProxy( this ) )注册回调函数，这样就够处理map模型改变的事件
开启背面剔除获取状态设置属性和模式增加Uniform cameraElevationUniform获取Osgearth_ImageLayerAttenuation 并设置
// 创建模型节点:_models = new osg::Group();_models->setName( "osgEarth::MapNode.modelsGroup" );addChild( _models.get() );
// 创建overlay模型节点:_overlayModels = new osg::Group();_overlayModels->setName( "osgEarth::MapNode.overlayModelsGroup" ); // 创建overlay models decorator_overlayDecorator = new OverlayDecorator();addTerrainDecorator( _overlayDecorator.get() );
ArcGIS地理信息系统空间分析实验教程PPT-第3章 空间数据的采集与组织解析
图3.1 新建sharpfile菜单操作
图3.2 新建sharpfile要素选择设定操作
在Spatial Reference属性对 话框中，通过Select按钮、Import 按钮或New按钮定义Shapefile的坐 标系统。
第三章 空间数据的采集与组织
主要内容
• • • • 3.1 3.2 3.3 3.4 Shapefile文件的创建 Coverage文件创建 Geodatabase数据库创建 数据编辑
3.1 Shapefile文件的创建
3.1.1 创建新的Shapefile和dBASE表
1.创建新的Shapefile
图3.3 定义sharpfile的坐标系统
2.创建新的dBASE表
在ArcCatalog目录树中，右键单击需要创建dBASE表 的文件夹，单击New，再单击dBASE表，为其输入一个名称， 并按回车键。
3.1.2 添加或删除属性
在ArcCatalog中，可通过添加、删除属性项来修改 Shapefile和dBASE的结构。 在Shapefile Properties对话框中的Fields标签中添 加属性项。 删除属性项，只需选中需删除的属性项，在键盘上按 Delete键，即可。
图3.7 新建Coverage操作
2. 创建新的INFO表
在Define INFO Table对话框中输入新表的名 字 、选择数据类型等。
图3.8 新建INFO表操作
3.2.2 建立拓扑
在ArcCatalog目录树中， 右键单击需要建立拓扑关系 的Coverage，单击 Properties命令，打开 Coverage Properties对话框 （ General选项卡），在 Feature classes中，选择需 要建立拓扑关系的地理要素 类。
ArcGISEarth数据加载
ArcGISEarth 数据加载ArcGISEarth 数据加载
数据是GIS 的⾎液，没有丰富的、准确的、实时的数据，再好的软件也是空壳。
Google Earth 之所以流⾏，主要是因为它的数据源丰富、更新及时、分辨率⾼。
ArcGIS Earth 默认包括底图和地形图，ESRI 也发布很多类别的地图服务，也可以加载⾃定义的地图。
两种数据类别
第⼀类，底图，默认包括各种样式的中国地图。
与ArcMap 、ArcGIS Pro 中的底图为同⼀数据源，来⾃于捷泰天域公司发布的服务，因此，加载速度还⾏。
在ArcGIS 的map viewer 上也可以看到同⼀底图数据。
第⼆类，地形数据。
有了它，我们才能看到三维⽴体的效果。
三种数据源
除了默认数据，我们可以加载⾃定义的专题数据，包括：
⼀、来⾃于ArcGIS Online 的在线数据，相当丰富，只是速度不佳。
⼆、本地⽂件数据，⽀持多种⽮量格式。
三、在线URL ，添加各种在线服务地址。

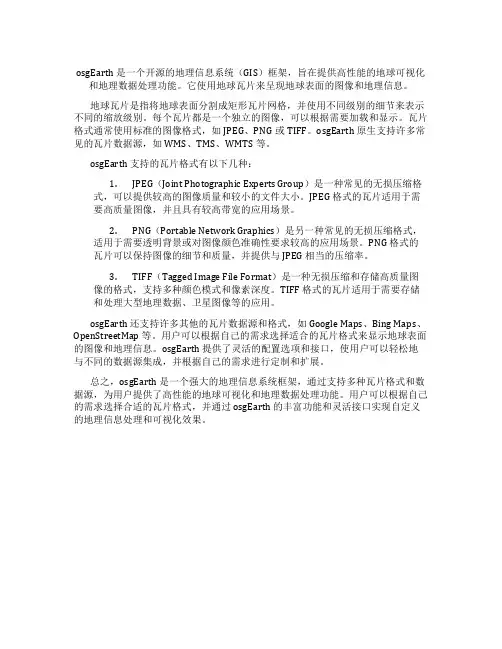

osgearth 瓦片 格式
