DCS分散控制系统
名称：DCS，全称：DistributedControlSystem，定义：DCS是分散控制系统（DistributedControlSystem）的简称，国内一般习惯称为集散控制系统。它是一个由过程控制级和过程监控级组成的以通信网络为纽带的多级计算机系统，综合了计算机（Computer）、通讯（Communication）、显示（CRT）和控制（Control）等4C技术，其基本思想是分散控制、集中操作、分级管理、配置灵活、组态方便。
DCS是分布式控制系统的英文缩写（Distributed
Control System），在国内自控行业又称之为集散控制系统。
即所谓的分布式控制系统，或在有些资料中称之为集散系统，是相对于集中式控制系统而言的一种新型计算机控制系统，它是在集中式控制系统的基础上发展、演变而来的。它是一个由过程控制级和过程监控级组成的以通信网络为纽带的多级计算机系统，综合了计算机，通信、显示和控制等4C技术，其基本思想是分散控制、集中操作、分级管理、配置灵活以及组态方便。在系统功能方面，DCS和集中式控制系统的区别不大，但在系统功能的实现方法上却完全不同。
工程师站是对DCS进行离线的配置、组态工作和在线的系统监督、控制、维护的网络节点，其主要功能是提供对DCS进行组态，配置工作的工具软件（即组态软件），并在DCS在线运行时实时地监视DCS网络上各个节点的运行情况，使系统工程师可以通过工程师站及时调整系统配置及一些系统参数的设定，使DCS随时处在最佳的工作状态之下。与集中式控制系统不同，所有的DCS都要求有系统组态功能。
现场仪表----安全栅----I/O卡件---控制器----服务器
操作站和工程师站都与服务器联系，用于组态和实时数据的调用等

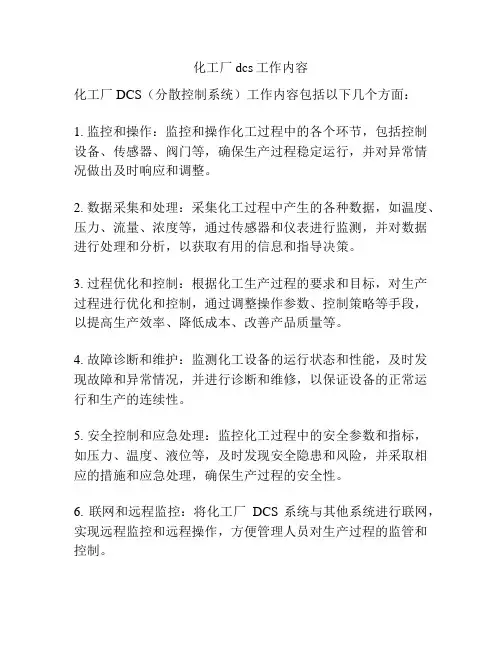

化工厂dcs工作内容
化工厂dcs工作内容
化工厂DCS（分散控制系统）工作内容包括以下几个方面：
1. 监控和操作：监控和操作化工过程中的各个环节，包括控制设备、传感器、阀门等，确保生产过程稳定运行，并对异常情况做出及时响应和调整。
2. 数据采集和处理：采集化工过程中产生的各种数据，如温度、压力、流量、浓度等，通过传感器和仪表进行监测，并对数据进行处理和分析，以获取有用的信息和指导决策。
3. 过程优化和控制：根据化工生产过程的要求和目标，对生产过程进行优化和控制，通过调整操作参数、控制策略等手段，以提高生产效率、降低成本、改善产品质量等。
4. 故障诊断和维护：监测化工设备的运行状态和性能，及时发现故障和异常情况，并进行诊断和维修，以保证设备的正常运行和生产的连续性。
5. 安全控制和应急处理：监控化工过程中的安全参数和指标，如压力、温度、液位等，及时发现安全隐患和风险，并采取相应的措施和应急处理，确保生产过程的安全性。
6. 联网和远程监控：将化工厂DCS系统与其他系统进行联网，实现远程监控和远程操作，方便管理人员对生产过程的监管和控制。
通过以上的工作内容，化工厂DCS系统能够实现化工生产过程的智能化、自动化和安全化，提高生产效率和产品质量，降低成本和风险，实现化工厂的可持续发展。
DCS系统在电力行业中的应用
DCS系统在电力行业中的应用
DCS（分散控制系统）是指通过网络连接的若干个可编程控制器及其周边设备组成的控制系统，它被广泛应用于电力行业中，为电力发电、输送、配送等环节提供了可靠高效的控制和管理手段。本文将探讨DCS系统在电力行业中的应用与优势。
一、DCS系统在发电过程中的应用
1. 发电机控制
电力发电厂中的发电机是发电的核心设备，DCS系统通过实时监测发电机的运行状态，控制调节发电机的负荷、电压等参数。同时，DCS系统能够自动检测发电机的故障，并进行相应的报警和保护，确保发电机的安全稳定运行。
2. 脱硫装置控制
燃煤发电厂中常常需要通过脱硫装置减少烟尘和二氧化硫等污染物的排放量。DCS系统可以实时监测脱硫装置的运行情况，调整氧气浓度、石膏浆液浓度等参数，以确保脱硫效果的稳定和达标。
二、DCS系统在输电过程中的应用
1. 变电站控制
电力输电环节中的变电站起着重要的作用，DCS系统能够对变电站进行自动控制和监测。通过DCS系统，可以实现对变电站中断路器、变压器等设备的状态监测和控制，实时调节输电线路的电压等参数，提高输电效率和安全性。
2. 线路安全控制
DCS系统可通过监测输电线路的状态和负荷情况，并实时调整电流的分配，避免输电线路过载和跳闸等问题。同时，DCS系统还可以及时发现并处理线路故障，防止电力事故的发生。
三、DCS系统在配电过程中的应用
1. 配电监控
DCS系统能够实时监测配电系统的电流、电压、功率等参数，并根据需要进行相应的控制和调节。它可以对配电系统进行远程监控，并能够自动控制配电设备的开关状态，提高配电系统的运行效率和可靠性。
2. 供电质量控制
供电质量是指电力系统对用户提供的电能的稳定性和可靠性。DCS系统能够实时监测供电质量参数，如电压波动、谐波、电力因数等，并通过调节电力设备的运行状态来控制和改善供电质量，保证用户用电的稳定性。
综上所述，DCS系统在电力行业中的应用是不可或缺的。它能够提高发电效率，减少污染物排放，确保输电安全稳定，提高配电质量，为电力行业的发展和运行提供有力的支持。随着技术的不断进步，DCS系统在电力行业中的应用前景更为广阔，将为电力行业带来更多的便利和效益。
DCS控制系统详解
DCS控制系统详解（化工厂）
提起DCS系统，化工人都不陌生，因为它是化工厂的大脑，会根据采集现场仪表（温度、压力、流量、液位等）信号作出判断，让输出的信号对管道的阀门进行控制
由于DCS涉及的知识面很广，所以今天只介绍基本结构和原理部分，希望能为工厂中相关操作人员以及初学者提供参考。
01基本结构
DCS是Distributed Control System的缩写，直译为“分布式控制系统”。由于产品生产厂家众多，系统设计不尽相同，功能和特点也各不相同。
国内在翻译时，也有不同的称呼：
分散控制系统（简称DCS）
集散控制系统（简称TDCS或TDC）
分布式计算机控制系统（简称DCCS）
02系统组成
三站一线：工程师站、操作员站、现场控制站、系统网络
1、工程师站
对DCS进行离线的配置、组态工作和在线的系统监督、控制、维护的网络接点。
主要功能：提供对DCS进行组态，配置工作的工具软件，并在DCS在线运行时实时监视DCS网络上各个节点的运行情况，使系统工程师可以通过工程师站及时调整系统配置及一些系统参数的设定，使DCS随时处在最佳工作状态之下。
2、操作员站
处理一切与运行操作有关的人机界面（HIS，Human Interface
Station，或OI，Operator Interface，或MMI，Man Machine Interface）功能的网络节点。
主要功能：为系统的运行操作人员提供人机界面，使操作员可以通过操作员站及时了解现场运行状态、各种运行参数的当前值、是否有异常情况发生等，并可通过输入设备对工艺过程进行控制和调节，以保证生产过程的安全、可靠、高效。 3、场控制站
现场控制站是DCS的核心，是对现场I/O处理并实现直接数字控制（DDC）功能的网络节点。
系统主要的控制功能由它来完成，系统的性能、可靠性等重要指标也都要依靠现场控制站保证。
其设计、生产及安装都有很高的要求，是分散控制系统中的主要任务执行者。
DCS系统
DCS系统
目前，在连续型流程生产自动控制（PA）或习惯称之为工业过程控制中，有
三大控制系统，即DCS（分散控制系统）、PLC（可编程逻辑控制器）和FCS（现
场总线控制系统）。
什么是DCS
DCS集散控制系统(Distributed Control System)是20世纪70年代中期发展起
来的以微处理器为基础的分散型计算机制系统。它是控制技术（Control）、计算
机技术（Computer）、通信技术（Communication）、图形显示(Display)相结合的
产物．该装置是利用计算机技术对生产过程进行集中监视、操作、管理和分散制
的一种全新的分布式计算机控制系统。
DCS的特点
DCS是计算机技术、控制技术和网络技术高度结合的产物。DCS通常采用若
干个控制器（过程站）对一个生产过程中的众多控制点进行控制，各控制器间通
过网络连接并可进行数据交换。操作采用计算机操作站，通过网络与控制器连接，
收集生产数据，传达操作指令。因此，DCS的主要特点归结为一句话就是：分
散控制集中管理。
分级递阶控制系统
在垂直和水平方向都是分级的。
最简单的DCS系统至少在垂直方向分两级，即：操作管理级和过程控制级。
在水平方向上各个过程控制级之间是相互协调的分级，它们把数据向上送达操作管理级，同时接收操作管理级的指令，各个水平分级间相互也进行数据交换。
DCS系统越大，其垂直方向和水平方向分级的范围也越广。
分级递阶控制系统的优点是各个分级有各自的分工范围，相互之间有协调，
通常，这种协调由上一级来完成。
分散控制
分散是DCS的一个重要特点。
分散的含义不单是分散控制，还包含了其他意义。如：地域分散，功能分散，
设备分散，危险分散等。分散的目的是为了使危险分散，提高设备的可利用率。
自治与协调性
DCS的各个组成部分是各自为政的自治系统，各自完成各自的功能，相互之
间又有联系，数据信息相互交换，各种条件相互制约，在系统的协调下工作。
dcs结构
DCS体系结构概述
DCS--集中分散控制系统
(南京崇基,系Honeywell DCS备件专家级供应商.025-84584473,84584476,84584479.)
典型的DCS体系结构分为三层，如图1所示。第一层为分散过程控制级；第二层为集中操作监控级；第三层为综合信息管理级。层间由高速数据通路HW和局域网络LAN两级通信线路相连，级内各装置之间由本级的通信网络进行通信联系。
一、第一层：分散过程控制级
分散过程控制级是DCS的基础层,它向下直接面向工业对象，其输入信号来自于生产过程现场的传感器（如热电偶、热电阻等）、变送器（如温度、压力、液位、流量等）及电气开关（输入触点）等，其输出去驱动执行器（如调节阀、电磁阀、电机等），完成生产过程的数据采集、闭环调节控制、顺序控制等功能；其向上与集中操作监控级进行数据通信，接收操作站下传加载的参数和操作命令，以及将现场工作情况信息整理后向操作站报告。
构成这一级的主要装置有：现场控制站，可编程控制器，智能调节器及其它测控装置。
1、.现场控制站
现场控制站具有多种功能——集连续控制、顺序控制、批量控制及数据采集功能为一身。（1）现场控制站的硬件构成
现场控制站一般是标准的机柜式机构，柜内由电源、总线、I/O模件、处理器模件、通信模件等部分组成。 一般在机柜的顶部装有风扇组件，其目的是带走机柜内部电子部件所散发出来的热量；机柜内部设若干层模件安装单元，上层安装处理器模件和通信模件，中间安装I/O模件，最下边安装电源组件。机柜内还设有各种总线，如电源总线，接地总线，数据总线，地址总线，控制总线等等。现场控制站的电源不仅要为柜内提供电源，还要为现场检测器件提供外供电源，这两种电源必须互相隔离，不可共地，以免干扰信号通过电源回路耦合到I/O通道中去。
一个现场控制站中的系统结构如图2所示，包含一个或多个基本控制单元，基本控制单元是由一个完成控制或数据处理任务的处理器模件以及与其相连的若干个输入／输出模件所构成的（有点类似于IPC）。基本控制单元之间，通过控制网络Cnet 连接在一起，Cnet 网络上的上传信息通过通信模件，送到监控网络Snet，同理Snet 的下传信息，也通过通信模件和Cnet 传到各个基本控制单元。在每一个基本控制单元中，处理器模件与I/O模件之间的信息交换由内部总线完成。内部总线可能是并行总线，也可能是串行总线。近年来，多采用串行总线 。
dcs在化工生产中的应用
dcs在化工生产中的应用
DCS（Distributed Control System）是分散控制系统的缩写，是一种用于工业自动化控制的先进技术。在化工生产中，DCS的应用已经成为不可或缺的一部分。本文将就DCS在化工生产中的应用进行详细阐述。
一、DCS在化工生产中的基本概念
DCS是一种将计算机技术、通信技术和控制技术相结合的综合性系统。它通过采集、传输、处理和控制工艺过程中的各种参数，实现对生产过程的监测和控制。
二、DCS在化工生产中的主要功能
1. 监测和控制生产过程
DCS通过连接各种传感器和执行器，实时监测和控制化工生产过程中的温度、压力、流量、液位等参数。通过对这些参数的实时监测和分析，可以及时发现和解决生产过程中的问题，提高生产效率和产品质量。
2. 数据采集和处理
DCS可以对生产过程中的各种参数进行准确的采集和处理。通过高速的数据传输和强大的数据处理能力，DCS可以实时采集和处理大量的数据，并将其转化为有用的信息。这些信息可以帮助生产人员进行决策和优化生产过程。
3. 故障诊断和维护管理
DCS可以对生产过程中的故障进行诊断和分析，帮助工程师快速找到故障原因并进行修复。此外，DCS还可以对设备进行远程监控和维护管理，提高设备的可靠性和可用性。
4. 数据存储和查询
DCS可以将采集到的数据进行存储，并提供强大的查询功能。这样，生产人员可以随时随地查看历史数据和趋势图表，进行数据分析和统计，为决策提供有力支持。
5. 安全和环保管理
DCS可以对化工生产过程中的安全和环保问题进行监控和管理。通过对关键参数的实时监测和报警功能，可以及时发现和处理潜在的安全隐患。同时，DCS还可以对生产过程中的废气、废水等进行监测和控制，确保生产过程符合环保要求。
三、DCS在化工生产中的应用案例
1. 温度控制
在化工生产中，温度是一个非常重要的参数。DCS可以实时监测和控制反应釜、加热炉等的温度，确保化学反应的进行和产品的质量。
DCS简介
1
DCS(集散控制系统)简介
集散控制系统简称DCS，也可直译为“分散控制系统”或“分布式计算机控制系统”。它采用控制分散、操作和管理集中的基本设计思想，采用多层分级、合作自治的结构形式。其主要特征是它的集中管理和分散控制。目前DCS在电力、冶金、石化等各行各业都获得了极其广泛的应用。
DCS通常采用分级递阶结构，每一级由若干子系统组成，每一个子系统实现若干特定的有限目标，形成金字塔结构。可靠性是DCS发展的生命，要保证DCS的高可靠性主要有三种措施：一是广泛应用高可靠性的硬件设备和生产工艺；二是广泛采用冗余技术；三是在软件设计上广泛实现系统的容错技术、故障自诊断和自动处理技术等。当今大多数集散控制系统的MTBF可达几万甚至几十万小时。
1.集散控制系统的发展趋势
近年来，在DCS关联领域有许多新进展，主要表现在如下一些方面。
(1)系统功能向开放式方向发展 传统DCS的结构是封闭式的，不同制造商的DCS之间难以兼容。而开放式的DCS将可以赋予用户更大的系统集成自主权，用户可根据实际需要选择不同厂商的设备连同软件资源连入控制系统，达到最佳的系统集成。这里不仅包括DCS与DCS的集成，更包括DCS与PLC、FCS及各种控制设备和软件资源的广义集成。
(2)仪表技术向数字化、智能化、网络化方向发展 工业控制设备的智能化、网络化发展，可以促使过程控制的功能进一步分散下移，实现真正意义上的“全数字”、“全分散”控制。另外，由于这些智能仪表具有的精度高、重复性好、可靠性高，并具备双向通信和自诊断功能等特点，致使系统的安装、使用和维护工作更为方便。
(3)工控软件正向先进控制方向发展 广泛应用各种先进控制与优化技术是挖掘并提升DCS综合性能最有效、最直接、也是最具价值的发展方向，主要包括先进控制、过程优化、信息集成、系统集成等软件的开发和产业化应用。在未来，工业控制软件也将继续向标准化、网络化、智能化和开放性发展方向。
DCS简答题
1.什么是集散控制系统？其基本设计思想是什么？
答：集散型控制系统（Distributed Control System，简称DCS）是以多台微处理器为基础的集中分散型控制系统。世界上第一台实现集中管理和分散控制的新型计算机控制系统TDC2000型集散控制系统于1975年由美国Honeywell公司推出。
设计思想是“集中管理、分散控制”，所谓集中管理，就是把整个生产过程的全部操作、显示集中在同一个操作站进行；而分散控制就是用多个微处理器来分散承担生产过程的控制，每个微处理器只控制少量回路。
2.简述集散控制系统的体系结构及各层次的主要功能。
答：按照DCS各组成部分的功能分布，自下而上分别是现场控制级、过程控制级、过程管理级和经营管理级。与这四层结构相对应的四层局部网络分别是现场网络（Field Network，Fnet）、控制网络 （Control Network，Cnet）、监控网络（Supervision Network，Snet）和管理网络（Management Network，Mnet）。
（1）现场控制级的典型设备是各类传感器、变送器和执行器。现场控制级设备直接与生产过程相连，是DCS的基础。它的主要功能为三个方面。一是完成过程数据采集与处理；二是直接输出操作命令、实现分散控制；三是完成与上级设备的数据通信，实现网络数据库共享；四是完成对现场控制级智能设备的监测、诊断和组态等。
（2）过程控制级主要由过程控制站、数据采集站和现场总线接口等构成。主要功能表现在一是采集过程数据，进行数据转换与处理；二是对生产过程进行监测和控制，输出控制信号，实现反馈控制、逻辑控制、顺序控制和批量控制功能；三是现场设备及 I/O 卡件的自诊断；四是与过程操作管理级进行数据通信。
（3）过程管理级的主要设备有操作站、工程师站和监控计算机等。操作站是操作人员与DCS相互交换信息的人机接口设备，是DCS的核心显示、操作和管理装置。工程师站是为控制工程师对DCS进行配置、组态、调试、维护所设置的工作站。监控计算机的主要功能是完成复杂的数据处理和运算功能。
DCS系统在环境保护中的自动化控制与优化
DCS系统在环境保护中的自动化控制与优化
目录：
1. 简介
2. DCS系统在环境保护中的应用
3. 自动化控制方案
4. 优化措施
5. 结论
1. 简介
DCS系统，即分散控制系统（Distributed Control System），是一种集中控制和监测分散化的自动化系统。在环境保护领域，DCS系统的应用可以实现环境监测、污染治理设施控制和优化等功能，从而提高环境保护的效果和效率。
2. DCS系统在环境保护中的应用
DCS系统在环境保护领域的应用非常广泛。例如，在污水处理厂中，DCS系统可以监测并控制各个处理单元的运行状态，实时调整处理工艺参数，保证污水处理效果达到国家标准。在大气污染治理中，DCS系统可以通过监测大气污染源的排放情况和环境空气质量，实时控制和调整污染物的排放，从而减少大气污染程度。类似地，在噪音和振动控制、固体废物处理等领域，DCS系统也起到了重要作用。 3. 自动化控制方案
DCS系统在环境保护中的自动化控制需求很高。为了确保系统的可靠性和稳定性，合理的自动化控制方案是必不可少的。首先，需要对环境保护目标进行合理的设定和分析，明确环境保护系统的要求和限制条件。然后，根据不同的控制目标和需求，设计和选择合适的控制策略和算法。最后，结合环境保护设施的特点和工艺需求，确定合适的控制参数和控制逻辑，并实现与DCS系统的集成。
4. 优化措施
除了自动化控制，DCS系统在环境保护中的另一个重要功能是优化措施的实施。通过对环境保护设施的实时数据和运行状态进行监测和分析，可以根据实际情况进行优化。例如，在污水处理过程中，可以实时监测各个处理单元的负荷情况，并自动调整进水流量和处理工艺参数，以保证系统的最佳运行效率和处理效果。此外，还可以通过数据分析和模型建立，对环境保护设施的长期运行进行优化，提高系统的可靠性和经济性。
5. 结论
DCS系统在环境保护中的自动化控制与优化具有重要的意义。通过合理的自动化控制方案和优化措施，可以提高环境保护设施的运行效果和经济性，减少对环境的污染和破坏。因此，在环境保护工作中，应充分发挥DCS系统的作用，不断改进和完善控制和优化策略，以促进环境保护事业的可持续发展。
DCS与FCS控制系统简介
DCS与FCS控制系统简介
分布控制系统（DCS）就是distributed control system，而现场总线控制系统（FCS）的概念就是fieldbus
control system. 前者也称作集散控制系统，采用分散控制、集中操作、分级管理、分而自治和综合协调的方法。后者可以实现开放式互联系统结构。
一、引言
过程控制以计算机控制作为主流。近年来，计算机技术的飞速发展正迅速改变着工业自动化的现状，传统的生产过程计算机控制系统已仅仅是一个狭义的概念，现代计算机控制系统的含义已被大大扩展 ，它不仅包含我们最熟悉的各种自动控制系统、各种顺序逻辑控制系统、各种自动批处理控制系统及联锁保护系统，还包括了各生产工段和各生产车间的优化调度系统，以及整个企业的决策系统和管理系统。本文重点分析作为现代工业顺序逻辑控制的可编程逻辑控制PLC、现代工业主流的集散型控制系统（DCS）和未来工业主流的现场总线控制系统（FCS）及其相互关系。
二、DCS、FCS控制系统的基本要点
目前，在连续型流程生产自动控制（PA）或习惯称之为工业过程控制中，有两大控制系统，即DCS和FCS。它们的各自基本要点如下：
（一） DCS或TDCS
分散控制系统DCS与集散控制系统是集通讯、计算、控制、显示4C（Communication，Computer，Control，CRT）技术于一身的监控技术。从上到下的树状拓扑大系统，其中通信（Communication）是关键。PID在中继站中，中继站联接计算机与现场仪器仪表与控制装置。模拟信号A/D-D/A带微处理的混合。一台仪表一对线接到I/O，由控制站挂到局域网LAN。DCS是控制（工程师站）、操作（操作员站）、现场仪表（现场控制站）的三级结构。缺点是成本高，各公司产品不能互换，不能互操作，大DCS系统是各家不同的。用于大规模的连续过程控制，如石化等。制造商有Bailey（美）、Westinghouse（美）、HITACH（日）、LEEDS&NORTHRMP（美）、Siemens（德）、Foxboro（美）、ABB（瑞士） 等。
