建筑工程制图与识图阶段测试题
矿产资源开发利用方案编写内容要求及审查大纲
矿产资源开发利用方案编写内容要求及《矿产资源开发利用方案》审查大纲一、概述
㈠矿区位置、隶属关系和企业性质。
如为改扩建矿山, 应说明矿山现状、
特点及存在的主要问题。
㈡编制依据
(1简述项目前期工作进展情况及与有关方面对项目的意向性协议情况。
(2 列出开发利用方案编制所依据的主要基础性资料的名称。
如经储量管理部门认定的矿区地质勘探报告、选矿试验报告、加工利用试验报告、工程地质初评资料、矿区水文资料和供水资料等。
对改、扩建矿山应有生产实际资料, 如矿山总平面现状图、矿床开拓系统图、采场现状图和主要采选设备清单等。
二、矿产品需求现状和预测
㈠该矿产在国内需求情况和市场供应情况
1、矿产品现状及加工利用趋向。
2、国内近、远期的需求量及主要销向预测。
㈡产品价格分析
1、国内矿产品价格现状。
2、矿产品价格稳定性及变化趋势。
三、矿产资源概况
㈠矿区总体概况
1、矿区总体规划情况。
2、矿区矿产资源概况。
3、该设计与矿区总体开发的关系。
㈡该设计项目的资源概况
1、矿床地质及构造特征。
2、矿床开采技术条件及水文地质条件。
建筑制图及识图测试题与参考答案
建筑制图及识图测试题与参考答案一、单选题（共43题，每题1分，共43分）1.确定各基本形体大小的尺寸称为( )。
A、定位尺寸B、定形尺寸C、标志尺寸D、构造尺寸正确答案：B2.φL表示( )。
A、Ⅰ级螺纹钢筋B、冷拉Ⅰ级钢筋C、Ⅰ级锰硅人字纹钢筋D、Ⅰ级光圆钢筋正确答案：B3.比例指的是图形与实物要素( )尺寸之比。
A、重量B、体积C、线性D、面积正确答案：C4.图线中的粗线宽度为b，b又称基本线宽，则细线的宽度为( )b。
A、0.25B、0.5C、0.15D、0.75正确答案：A5.有一栋房屋在图上量得长度为50cm，用的是1:100比例,其实际长度是( ).A、50mB、500mC、5000mD、5m正确答案：A6.有一配件图其比例为1:2，从图上量得高度5mm，其实际高度是( ).A、1mmB、10mmC、50mmD、5mm正确答案：B7.下列建筑中不属于公共建筑的是（）。
A、旅社B、学校C、宿舍D、医院正确答案：C8.建筑平面图是采用一假想的( )以上位置切开,将上部移去后所得的水平投影图。
A、水平剖切面沿楼地面B、水平剖切面沿窗台C、垂直剖切面沿高度D、水平剖切面沿基础顶面正确答案：B9.圆球在三个基本投影面上的投影结果为( )。
A、三个大小不相等的圆B、两个圆一个正方形C、三个大小相等的圆D、一个圆两个正方形正确答案：C10.平屋面或坡度不大于1/10的屋面,易受雷击的部位是( ).A、屋角、屋脊、檐角B、屋脊、屋角、女儿墙C、檐角、女儿墙、屋檐D、屋角、屋脊、檐角、屋檐正确答案：C11.“φ8@200”没能表达出这种钢筋的( )。
A、直径B、间距C、级别D、弯钩形状正确答案：D12.当平面垂直投影面时.在该投影面上的投影结果为( )A、反映实形B、一个点C、不确定D、一根线正确答案：D13.避雷装置的引下线采用扁钢制作时,扁钢截面不应小于( ) .A、40平方毫米B、56平方毫米C、64平方毫米D、48平方毫米正确答案：D14.三投影面体系中,H面、V面投影在X轴方向均反映形体的长度且互相对正,称之为( )。

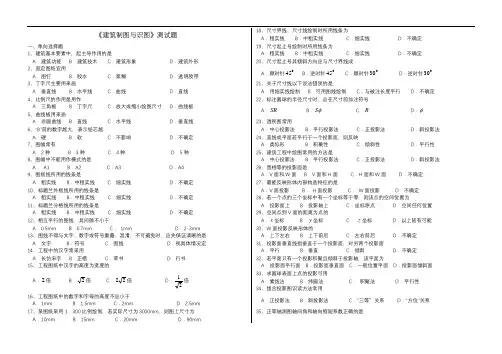

《建筑制图与识图》综合复习题
A．斜面体 B．棱台 C．圆台 D．长方体
65、定位轴线用细点划线表示，末端画细实线圆，圆直径为
A．8mm B．11mm C．12mm D．14mm
66、直线在投影面上的投影
A．一定是一个点 B．可能是一个点 C．一定是一条直线 D．可能是一个方框
67、某平面与投影面垂直，其投影
25、建筑工程中绘图常用的方法是
A．中心投影法 B．平行投影法 C．正投影法 D．斜投影法
26、宽相等的投影面是
A．V面和W面 B．V面和H面 C．H面和W面 D．不确定
27、最能反映形体内部构造特征的是
A．V面投影 B． H面投影 C． W面投影 D．不确定
28、若一个点的三个坐标中有一个坐标等于零，则该点的空间位置为
39、图中A点的空间位置为
A． 轴上 B．投影轴上
C． 轴上 D． 轴上
40、图中直线AB为
A．正垂线 B．铅垂线
C．侧垂线 D．一般位置直线
41、图中平面是
A．正平面 B．侧平面
C．水平面 D．一般位置平面
42、坡度1：5的意思是
A．水平方向尺寸与坡长度的比值 B．斜坡高度与水平方向尺寸比值
C．斜坡高度与坡长度的比值 D．水平方向尺寸与斜坡高度比值
86、定位轴线末端圆圈所用直径为
A．8mm B．10mm C． 8-10mm D．24mm
87、 表示
A．1号轴线之后附加的第一根轴线 B．1号轴线之前附加的第一根轴线
C．2号轴线之后附加的第一根轴线 D．2号轴线之前附加的第一根轴线
88、索引符号所用的圆的线型是
A．粗实线 B．细实线 C．粗虚线 D．细虚线
A．文字 B．符号 C．图线 D．视具体情况定
建筑制图与识图测试试题与答案
建筑制图与识图测试试题与答案1、关于标高，下面（）说法是错误的。
A、负标高应注“-”B、正标高必须注“+”C、正标高可不应注“+”D、零标高应注“±”答案：B2、尺寸线用来表示（）。
A、所注尺寸的范围B、尺寸的起止C、尺寸的方向D、尺寸大小答案：C3、标高一般注到小数点以后第（）位为止。
A、一B、二C、三D、随意答案：C4、在建筑平面图上不能看到（）。
A、地坪标高B、内墙位置C、门洞宽度D、门窗的高度答案：D5、建筑物的墙体根据其受力特征分为承重墙和（）。
A、非承重墙B、多层C、高层D、墙面答案：A6、（）是最常用的正投影制图工具。
A、丁字尺与三角板B、排笔C、图纸架D、卷式图柜答案：A7、剖切位置线用一组不穿越图形的粗实线表示，一般长度正确的是（）。
A、4—6mmB、8—10mmC、6—8mmD、6—10mm答案：D8、正等轴测图适用于绘制（）。
A、正面形状复杂的形体B、上下穿孔的形体C、前后穿孔的形体D、以上三者答案：B9、在A号轴线之后附加的第二根轴线时，正确的是（）。
A、A/2B、2/AC、B/2D、2/B答案：B10、平面图、剖面图、立面图在建筑工程图比例选用中常用（）。
A、1∶100B、1∶1000C、1∶50D、1∶50答案：A11、在图纸中平立面图的剖切符号应用（）来表示。
A、细实线B、粗实线C、细虚线D、粗虚线答案：B12、定位轴线用细点划线表示，末端画实线圆、圆的直径为（）mm。
A、5B、8答案：B13、尺寸界线及尺寸线应用（）绘制。
A、中粗实线B、细实线C、细单点长画线D、粗实线答案：B14、装饰立面图就是建筑物外观墙面或建筑内部墙面与物体的（）。
A、机械图B、正立投影图C、家具图D、水电图答案：B15、相互平行的图线，其间隙不宜小于其中的粗线宽度且又不小于（）mm。
A、0.4B、0.5C、0.7D、0.9答案：C16、我们一般绘制室内顶棚平面图是采用（）投影绘制的，这样是为了便于反应顶棚的实际情况。
建筑制图与识图试题及答案
建筑制图与识图试题及答案在建筑设计和施工过程中，制图与识图是至关重要的环节。
通过绘制准确的建筑制图，可以使建筑师、工程师和施工人员之间达成一致，并确保工程质量的实现。
而对于学习建筑制图的学生来说，掌握识图技巧和解答试题，能够检验和提高自己的知识水平。
本文将介绍一些常见的建筑制图试题，并给出相应的答案。
一、平面图识图题1. 请根据平面图，标注出图中主要建筑元素的位置。
答案：根据平面图，主要建筑元素的位置如下：- 建筑物的主体位置位于图中的中央，有明确的外形和轮廓线；- 入口位置标有大门的符号，并且通常位于建筑物的正面；- 各个房间和功能区域用虚线或实线框出，并且标注有对应的房间号码或名称。
2. 请根据提供的平面图，计算建筑物的总面积。
答案：根据平面图，测量建筑物各个房间和功能区域的长度和宽度，并计算出各个区域的面积。
最后将各个区域的面积相加，即可得到建筑物的总面积。
二、剖面图识图题1. 请根据剖面图，判断建筑物中是否存在楼梯。
答案：根据剖面图，可以看到在建筑物中存在矩形形状的结构，其中细长的区域即为楼梯区域。
因此，可以判断建筑物中存在楼梯。
2. 请根据提供的剖面图，计算建筑物的总高度。
答案：根据剖面图，测量建筑物的每个区域的高度，并计算出各个区域的高度。
最后将各个区域的高度相加，即可得到建筑物的总高度。
三、立面图识图题1. 请根据立面图，判断建筑物的材料和外观。
答案：根据立面图，可以判断建筑物的材料和外观，例如：- 墙体区域标注为砖墙或玻璃幕墙，说明建筑物的外墙采用砖石或玻璃材料；- 外墙颜色标明为白色或其他颜色，表明建筑物外墙的涂料颜色。
2. 请根据提供的立面图，计算建筑物的立面面积。
答案：根据立面图，测量建筑物各个区域的长度和高度，并计算出各个区域的面积。
最后将各个区域的面积相加，即可得到建筑物的立面面积。
通过以上的试题和答案，希望能帮助读者更好地理解建筑制图和识图的重要性，并提高解答试题的能力。

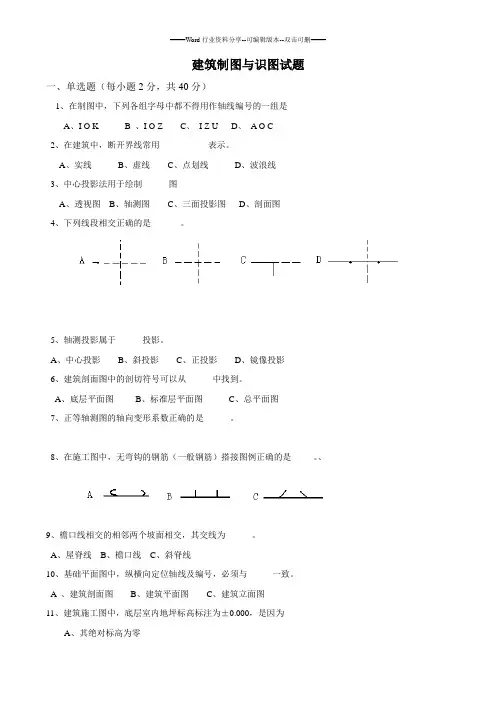

建筑制图与识图试题
建筑制图与识图试题一、单选题（每小题2分，共40分）1、在制图中，下列各组字母中都不得用作轴线编号的一组是-------A、I O K B 、I O Z C、I Z U D、A O C2、在建筑中，断开界线常用___________表示。
A、实线B、虚线C、点划线D、波浪线3、中心投影法用于绘制______图A、透视图B、轴测图C、三面投影图D、剖面图4、下列线段相交正确的是______-。
5、轴测投影属于______投影。
A、中心投影B、斜投影C、正投影D、镜像投影6、建筑剖面图中的剖切符号可以从______中找到。
A、底层平面图B、标准层平面图C、总平面图7、正等轴测图的轴向变形系数正确的是______。
8、在施工图中，无弯钩的钢筋（一般钢筋）搭接图例正确的是_____。
、9、檐口线相交的相邻两个坡面相交，其交线为______。
A、屋脊线B、檐口线C、斜脊线10、基础平面图中，纵横向定位轴线及编号，必须与_____-一致。
A 、建筑剖面图B、建筑平面图C、建筑立面图11、建筑施工图中，底层室内地坪标高标注为±0.000，是因为_________A、其绝对标高为零B、选定它作为相对标高的基准面C、它是建筑物中最低的水平面12、表示_______。
A、A号轴线后附加的第三根轴线。
B、3号轴线后附加的第A号轴线C、A号轴线前附加的第三根轴线13、根据图的复杂程度与比例大小，应从下列线宽系列中选取________。
——————2.0mm14、如图，根据平面的投影，可以判断平面是_______。
A、平行面B、垂直面C、一般面15、在图纸中，标注数量的数字正确的是_________。
A、三百二十吨B、4分之3C、3/4D、百分之316、图例表示______。
A、孔洞B、检查孔C、烟道D、通风道17、点在某一投影轴上，它到三投影面的距离必有______-为零。
A、一个 B 、二个C、三个18、民用建筑是_______和________的总称。
建筑制图与识图综合测试题四
综合测试题（四）一、填空题（每小题 1分，共10分）１．点的 V面投影反映点的 _______ 和 _______坐标。
２．建筑总平面图中标注的尺寸是以 _______为单位，一般标注到小数点后_____位；其它建筑图样（平、立、剖面）中所标注的尺寸则以_______为单位；标高都以_______为单位。
３．与铅垂线垂直的直线可以是 _______ 线、 _______ 线和 _______ 线。
４．正平面的V投影______。
５．在基础图中，基础的代号用 ______来表示。
６．用来确定建筑物主要结构或构件位置的尺寸基准线称为 _______ 。
７．工程上常用的剖面图形式有： _______ 、 _______ 、 _______ 。
８．建筑物相对标高的零点是指建筑物 _______的标高。
９．索引符号的含义是____ _ 。
10．Ⅰ级钢筋、Ⅱ级钢筋的直径符号分别为 _______ 、 _______ 。
二、单项选择题（在每小题的四个备选答案中选出一个正确的答案，并将正确答案的序号填入题后的括号内。
每小题 2分，共20分）。
1．将形体连同确定其空间位置的直角坐标系，用平行投影法，沿S方向投射到选定的一个投影P上，所得到的投影称为（）A、轴测投影图B、正投影图C、标高投影图D、透视图2．假想用一水平面剖切平面，沿着房屋各层门、窗洞口处将房屋切开，移去剖切平面以上部分向下所作的水平面剖视图叫做（）。
A、建筑立面图B、建筑平面图C、建筑剖面图D、建筑详图3．建筑剖视图的剖切位置一般选取在（）。
A、无固定位置B、沿竖向定位轴线C、沿横向定位轴线D、内部结构和构造比较复杂或有代表性的部位4．在常用建筑材料图例中，自然土壤的图例正确的是（）。
5．下列构件代号正确的是（）。
A、挡雨板或檐口板-YBB、基础-JCC、柱间支撑—CCD、天窗端壁—CD6．墙身防潮层的位置一般在（）。
A、标高-0.060处B、标高0.060处C、室外地面以下0.060处7．基础的埋置深度，是从（）至基础底面的距离。
建筑制图与识图考试题与答案
建筑制图与识图考试题与答案一、单选题（共50题，每题1分，共50分）1、建筑物的墙体根据其受力特征分为承重墙和（）。
A、非承重墙B、高层C、墙面D、多层正确答案：A2、标高符号应该用（）三角形表示。
A、任意B、不等边C、等腰直角D、等边正确答案：C3、在建筑平面图上不能看到（）oA、门窗的高度B、内墙位置C^地坪标高D、门洞宽度正确答案：A4、绘制指北针的尾部宽度为（）mm。
A、5B、3C、4D、6正确答案：B5、施工图文件内容编排顺序依次为：封面，图纸目录，（）,图纸，工程预算书，材料样板及做法表等。
A、扉页B、设计及施工说明C＞序言D、中缝正确答案：B6、长仿宋字的宽度为10毫米，那么字高为（）mm oA、10B、7C>14D、20正确答案：C7、每个图样一般都是由（）种宽度的图线组成。
A、2B、1C、3D、4正确答案：C8、图号应从（）开始编制。
A、3B、1C、0D、2正确答案：B9、三面投影图的特点是（）。
A、度量性差B、符合视觉习惯C、立体感强D、没有立体感，但是尺寸可以度量正确答案：D10、指北针符号，圆用细实线绘制，圆的直径正确的是（）。
A、25mmBs20mmC>24mmD、22mm正确答案：C11、要查阅顶棚上的装饰图形，一般从（）中查得。
A、装饰剖面图B、装饰平面图C、吊顶平面图D、装饰立面图正确答案：C12、用1：50比例绘图，实际尺寸10M,图纸尺寸是（）oA^400mmB、200mmC^100mmD、300mm正确答案：B13、识读图纸时，通过（）看各专业施工图纸有多少张，图纸是否齐全。
A、图纸目录B、平面图C、立面图D、设计说明正确答案：A14、完全对称的立面图，可只画一半，在对称轴处加绘（）oA、对称符号B、直径符号C、省略符号D、连续编号正确答案：A15、立面图不能按（）方式命名。
A、朝向B、色彩C、轴线D、主入口正确答案：B16、绘图用三角板有（）种。
建筑制图与识图试题及答案
建筑制图与识图试题及答案一、单项选择题（每题2分，共20分）1. 建筑制图中，比例尺是用来表示图纸与实际物体大小之间的比例关系，以下哪个比例尺是正确的？A. 1:100B. 1:1000C. 1:500D. 1:10000答案：A2. 在建筑平面图中，以下哪个符号通常用来表示门？A. ◉B. ▢C. ▣D. ◊答案：B3. 建筑立面图中，以下哪个表示法是用来表示窗户的？A. 三线表示法B. 四线表示法C. 五线表示法D. 六线表示法答案：A4. 在建筑剖面图中，剖面线通常采用哪种线型？A. 实线B. 虚线C. 点画线D. 波浪线答案：B5. 以下哪个不是建筑详图中常用的表示方法？A. 索引符号B. 引出线C. 比例尺D. 标高答案：C6. 建筑制图中，尺寸标注的基本原则是什么？A. 清晰、准确、完整B. 简洁、美观、实用C. 随意、快速、方便D. 复杂、详细、全面答案：A7. 在建筑制图中，以下哪个单位不是长度单位？A. 米B. 厘米C. 毫米D. 平方米答案：D8. 建筑总平面图中，以下哪个符号通常用来表示绿化区域？A. ▢B. ▣C. ▧D. ▨答案：C9. 在建筑制图中，以下哪个不是结构平面图的内容？A. 墙体B. 楼板C. 楼梯D. 照明布局答案：D10. 建筑制图中，以下哪个符号通常用来表示柱子？A. ⊗B. ⊕C. ⊙D. ⊚答案：B二、填空题（每空2分，共20分）11. 建筑制图中，墙体的厚度通常用________表示。
答案：粗实线12. 在建筑平面图中，房间的面积可以通过________和________来确定。
答案：长度、宽度13. 建筑立面图中，________用来表示建筑物的垂直面。
答案：投影线14. 建筑剖面图中，________用来表示建筑物内部的结构和构造。
答案：剖面线15. 建筑详图中，________是用来详细表示建筑物某个部分的图。
答案：详图16. 建筑制图中，________是表示建筑物高度的一种标注方式。
建筑施工图识读与绘制考核试卷
5.在建筑施工图中，__________用来表示承重墙。
6.建筑施工图的标题栏一般位于图纸的__________。
7.建筑剖面图中，楼板的厚度通常用__________线表示。
8.在建筑施工图中，__________视图用来表示建筑物的南北方向。
8.√
9.√
10.×
五、主观题（参考）
1.平面图主要展示建筑物的水平布局，包括房间大小、位置、墙壁、门窗等基本信息。
2.建筑剖面图显示建筑物垂直方向的内部结构，标注内容包括楼层高度、梁柱位置、材料厚度等。
3.选择比例尺需考虑图纸大小和细节复杂度，确保图纸清晰易读，常用的有1:100、1:50等。
4.确保尺寸标注一致性，需遵循统一的标准和格式，使用正确的比例尺，检查无误后再进行标注。
B.1:50
C.1:200
D.1:500
2.以下哪些工具属于建筑施工图绘制的必备工具？（）
A.直尺
B.圆规
C.三角板
D.计算器
3.在建筑施工图中，哪些线条可以用来表示墙体？（）
A.粗实线
B.细实线
C.点线
D.双线
4.以下哪些元素通常包含在建筑施工图的标题栏内？（）
A.图纸名称
B.图纸编号
C.比例尺
D.设计师签名
A.毫米（mm）
B.厘米（cm）
C.米（m）
D.英寸（in）
5.关于建筑施工图的标注，以下哪项是正确的？（）
A.所有尺寸都需要标注
B.只标注重要尺寸
C.只标注外部尺寸
D.标注尺寸应准确无误
6.以下哪个元素在建筑施工图中表示墙体？（）
A.粗实线
建筑制图与识图阶段性考试试题
建筑制图与识图阶段性考试试题1．工程图纸一般是采用（）原理绘制。
A、中心投影法B、平行投影法C、斜投影法D、正投影法(正确答案)2.结构布置图常用的比例为（）。
A．1:200,1:500,1:1000B．1:5,1:10,1: 20C．1:50,1:100,1:200(正确答案)D．1:10,1:20,1:503. 粗实线一般用途为（）。
A、可见轮廓线B、主要可见轮廓线(正确答案)C、不可见轮廓线D、图例线4．在A号轴线之后附加的第二根轴线时，正确的是（）。
A、A/2B、B/ 2C、2/A(正确答案)D、2/B5．定位轴线用细点划线表示，末端画实线圆、圆的直径为（）mm。
A、10(正确答案)B、 12C、5D、141 、给水排水工程包括______和______。
空1答案：给水工程空2答案：排水工程2 、建筑电气照明施工图包括______和______；弱电系统工程施工图包括______、______、______、______。
空1答案：动力及照明平面图空2答案：电气配电系统图空3答案：弱电平面图空4答案：通信电话空5答案：有线电话空6答案：楼寓对讲呼叫系统图3 、标高有______和______两种。
空1答案：相对标高空2答案：绝对标高4 、建筑工程图由于专业分工的不同，分为______、______和______。
空1答案：建筑施工图空2答案：结构施工图空3答案：设备施工图5 、指北针圆的直径宜为______，用细实线绘制。
空1答案：24mm6 、在建筑平面中，水平方向定位轴线编号采用______从左至右依次编写；竖向定位轴线编号应用______从上至下顺序编写。
空1答案：阿拉伯数字空2答案：大写拉丁字母8 、民用建筑一般由______、______、______、______、______、______等六大部分组成。
空1答案：基础空2答案：墙或(柱)空3答案：楼(地)面空4答案：屋顶空5答案：楼梯空6答案：门窗9、房屋建筑按用途的不同可以分为______、______、______。
