1 一概述：
1- 1气源净化原理
我公司研制的气源净化设备，在冷冻式压缩空气干燥机（以下简称冷冻式干燥机）中，利用全封闭压缩式制冷系统对经空压机排出的压缩空气冷却降温，使其中的水气迅速达到饱和，并使其大部分凝结成水滴，积聚后由排水器排出，并除去部分油份。干燥后的压缩空气，通过管道进入精密过滤器，除出剩下的油份和灰尘杂质，最终达到除水、除油、除尘、净化气源之目的。
1- 2冷冻式干燥机的工作原理
冷冻式干燥机，在整个气源净化系统中，主要起除去压缩空气中的水分的作用。使经过干燥机处理后的压缩空气，其压力露点温度达到1.7℃（相当于大气露点温度-23.3℃）。其工作原理如下：（见图1-1）
12341156789101、湿空气入口2、干燥空气出口3、预冷器4、冷却器5、自动排水器6、冷媒干燥过滤器7、气冷式凝结器8、冷媒压缩机9、比例式热气旁路阀10、外部均压感温式自动膨胀阀11、油水分离器12、前置冷却器图1-1冷冻式干燥机的工作原理
1- 3压缩空气的干燥流程
a、 经空压机排出温度达到45℃的高温湿空气，经湿空气入口①进入预冷器③与进入干燥机已被冷却干燥后的低温干燥空气进行热交换，（两者有各自流通管道互相隔绝），使进口的空气预冷。
b、预冷后的冷空气进入冷却器④，在制冷系统蒸发器瞬间强力冷却下，空气温度急剧下降到1.7℃，此时空气中的水气油气迅速达到饱和，并从空气中析离凝结成水滴、油滴。
c、 从冷却器流出的空气，进入油水分离器（11），在油水分离器的作用下，使空气中析离的水滴、油分与空气分离，经自动排水器⑤排出机外。干燥后的空气通过另置管道，再次流入预冷器③。
d、此时流入预冷器的干燥空气，温度和压力露点均可达到1.7℃，预冷器与入口湿空气作热交换，使温度适当提高，然后经空气出口②排出，（经干燥处理排出的空气温度过低，会使用气设备表面产生凝露现象，影响设备的的正常运行）。
注：对高温型机种，由于入口空气温度高达80℃，在预冷器前设有前置冷却器（12）。高温湿空气在进入预冷器前，先在前置冷却器内作前置冷却，或者按后述的修正表重新选型。 杭州溢达机电制造有限公司
2 二、技术参数和性能特点
2- 1常温风冷型冷干机
YDCA（A）系列风冷型冷干机参数：
型号
项目 YDCA（A）-1NF YDCA（A）
-2NF YDCA
（A）
-3NF YDCA（A）
-4NF YDCA（A）
6NF YDCA（A）
-8NF YDCA（A）
-10NF YDCA（A）
-12NF YDCA（A）
15NF YDCA（A）
-20NF YDCA（A）
-25NF YDCA（A）
-30NF YDCA（A）
-40NF YDCA
（A）
-50NF YDCA（A）
-60NF
空气处理量
（Nm3/min） 1 2 3 4 6 8 10 12 15 20 25 30 40 50 60
电压（V） 220 380
制冷功率
（HP） 0.8 1.2 2.22 2.25 2.98 5.6 7.8 8.1 8.8 9.0 12 13.8 18 26 38
空气接管口径 ZG¾" ZG1" ZG1" ZG1½" ZG1½" ZG2" DN50 DN50 DN65 DN65 DN80 DN80 DN100 DN125 DN125
设备净重（㎏） 55 55 77 92 100 160 195 290 300 320 420 440 520 580 660
工况条件与技术指标
进气温度：≤60℃
冷却方式：风冷
环境温度：≤40℃ 压力露点：2℃～10℃
制冷剂：R22 进气压力：0.2～1.0Mpa 压力损失：≤0.02Mpa
如若使用新条件与标准工况有差异，请参考以下修正表，选择使用：
标准处理量Q=额定处理量Q1×C1×C2×C3
修正表一、
冷干机体积流量修正系数表C1
进气压力kg/cm2 进气温度℃
30 35 40 45 50 55 60 65 70 75 80 85 90
95
6 1.5 1.32 1.17 1.04 0.92 0.81 0.72 0.63 0.54 0.45 0.36 0.27 0.18
0.09
7 1.58 1.41 1.26 1.12 1 0.89 0.8 0.71 0.62 0.53 0.44 0.35 0.26 0.17
8 1.65 1.48 1.32 1.19 1.06 0.96 0.86 0.77 0.68 0.59 0.5 0.41 0.32 0.23
9 1.71 1.52 1.38 1.26 1.13 1.02 0.92 0.82 0.72 0.62 0.52 0.42 0.32 0.22
10 1.75 1.57 1.43 1.29 1.18 1.07 0.97 0.88 0.79 0.7 0.61 0.52 0.43 0.34
以上系数在露点温度为3℃,空气入口50℃基础上得出
修正表二、
露点温度修正系数表C2
露点温度 3℃ 5℃ 7℃ 10℃
修正系数 1 1.233 1.435 1.711
以上系数在进气温度50℃压力7kg/cm2基础上得出
修正表三、
环境温度修正系数C3
环境温度℃ 30 35 40 43 46 50 54 57
修正系数 1.12 1.06 1 0.94 0.88 0.81 0.75 0.69 杭州溢达机电制造有限公司
3
2-2常温水冷型冷干机
YDCA（A）系列水冷型冷干机参数表：
型号
项目 YDCA（A）
10NW YDCA（A）
-12NW YDCA（A））
-15NW YDCA（A）
-20NW YDCA（A）
-25NW YDCA（A）
-30NW YDCA（A）
-40NW YDCA（A）
-50NW YDCA（A）
-60NW YDCA（A）
-80NW YDCA（A）
-100NW YDCA（A）
-120NW YDCA（A）
-150NW YDCA（A）
-200NW YDCA（A）
-300NW
空气处理量
（Nm3/min） 10 12 15 20 25 30 40 50 60 80 100 120 150 200 300
电压（V） 380
制冷功率
（HP） 7.8 8.1 8.8 9.0 12 13.8 18 26 38 42 54 62 73 90 135
冷却水循环量
（NM3/h） 1.6 1.7 1.8 3.0 3.6 4.6 5.6 7.3 9.2 11.3 12.4 14.6 16.2 18.6 27.8
空气接管口径 DN50 DN50 DN65 DN65 DN80 DN80 DN100 DN125 DN125 DN125 DN125 DN150 DN150 DN150 DN200
冷却水管口径 ZG1" ZG1" ZG1" ZG1½" ZG1½" ZG1½" ZG1½" ZG1½" ZG2" ZG2" ZG2" ZG2" ZG3" ZG4" ZG4"
设备净重（㎏） 195 290 300 320 420 440 520 580 660 1200 1330 1650 2500 2500 4000
工况条件与技术指标
进气温度：≤60℃ 冷却方式：水冷 压力露点：3℃～10℃
制冷剂：R22 进气压力：0.2～1.0Mpa 压力损失：≤0.02Mpa
冷却水进水温度：≤32℃ 冷却水进水压力：0.2～0.4Mpa
如若使用新条件与标准工况有差异时，请参考同风冷型修正表。
杭州溢达机电制造有限公司
4
2-3杭州溢达机电制造有限公司冷冻式干燥式的命名：
□ □ □ －□ □ □ Y：远程控制（选配）
NF：标准风冷型
NW：标准水冷型
HNF：高温风冷型
HNW：高温水冷型
WXF：无热再生
MXF：微热再生
设计标准（规定工况）下空气处理量：Nm3/min
A：管壳式换热器
H：板式换热器
C：冷冻式压缩空气干燥器
A：吸附式压缩空气干燥器
CH：组合式压缩空气干燥器
F：粉尘防爆型冷冻式压缩空气干燥器
B：气体防爆型冷冻式压缩空气干燥器
YD：企业代号
示例：
YDCA –1NFC：由杭州溢达机电制造有限公司生产,空气处理量为1 Nm3/min，标准风冷型，管壳式热换器，电源为单相115/60Hz(出口)的冷冻式压缩空气干燥机。
艾默生冷冻式空气干燥机 BD10、BD20、BD30 操作、使用、维护说明书
冷冻式空气干燥机操作、使用、维护说明书
BD10、BD20、BD30RefrigeratedairdryerVersion01/2020
1目录
1.安全措施.................................2
1.1安全概述................................2
1.2验收....................................2
1.3安全规程................................3
2.安装指南注意事项.........................3
3.设备简介.................................5
4.操作说明................................7
4.1控制面板...............................7
4.2启动运行...............................8
4.3操作过程...............................9
4.4停机..................................9
5.维护...................................9
6.排除故障...............................11
7.设备参数...............................13
7.1参考运行条件与限制....................13
7.2电路图................................14RefrigeratedairdryerVersion
01/2020
21.安全措施
1.1安全概述
本干燥系统是为除去压缩空气中的水分而设计。本设备基本不需要维修或调
节。
本说明书含重要的安全材料，请通读并遵从说明书中的安全规程。
请妥善保存本说明书，若因损坏或赃污而无法使用，请替换本说明书。
冷冻干燥机安全操作指导书

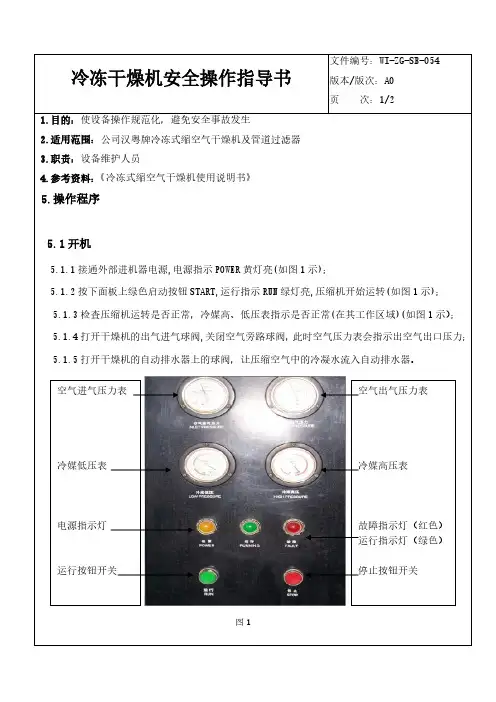

冷冻干燥机安全操作指导书 文件编号：WI-ZG-SB-054 版本/版次：A0 页 次：1/2 1.目的：使设备操作规范化，避免安全事故发生2.适用范围：公司汉粤牌冷冻式缩空气干燥机及管道过滤器3.职责：设备维护人员4.参考资料：《冷冻式缩空气干燥机使用说明书》5.操作程序5.1开机 5.1.1接通外部进机器电源,电源指示POWER黄灯亮(如图1示)； 5.1.2按下面板上绿色启动按钮START,运行指示RUN绿灯亮,压缩机开始运转(如图1示)； 5.1.3检查压缩机运转是否正常，冷媒高、低压表指示是否正常(在其工作区域)(如图1示）； 5.1.4打开干燥机的出气进气球阀,关闭空气旁路球阀，此时空气压力表会指示出空气出口压力； 5.1.5打开干燥机的自动排水器上的球阀，让压缩空气中的冷凝水流入自动排水器。
图1 空气进气压力表 冷媒低压表 电源指示灯 运行按钮开关 空气出气压力表 冷媒高压表 故障指示灯（红色） 运行指示灯（绿色） 停止按钮开关
