1、编制目的
为防止机组配套的汽动给水泵组轴抱死现象发生，根据以往亚临
界机组调试经验，制定本技术措施，以便于在试运中加以实施，避免
汽动给水泵轴抱死现象发生。
2、编制依据
2.1《小汽轮机使用说明书》杭州汽轮机厂
2.2《调速给水泵组使用说明书》沈阳水泵股份有限公司
3、调试对象及简要特性
型号：SulzerHPT300-340-6s
进口压力：2.42MPa
出口压力：31.69MPa
流量：1053m3/h
抽头压力：12MPa
抽头流量：36m3/h
导语：做好准备和保护，以应付攻击或者避免受害，从而使被保护对象处于没有危
险、不受侵害、不出现事故的安全状态。显而易见，安全是目的，防范是手段，通
过防范的手段达到或实现安全的目的，就是安全防范的基本内涵。
安全技术 | DOCUMENT TEMPLAT
YK-AQ-0527
第 2 页
转速：5782r/min
所配套的汽轮机
型号：NK63/71/0
最大功率：10MW
调速范围：3000～5900r/min
排汽压力：6.6kPa
4、泵轴抱死原因分析
从其它电厂的调研看，汽动给水泵组在试运阶段的盘车过程中发
生抱死，大致有以下原因：
4.1水质不洁造成动静部位的磨损抱死
在试运阶段内，给水系统中可能存在各种硬性机械杂质，汽动泵
组在低速盘车时杂质颗粒容易卡到密封环、轴封等间隙处，由于给水
泵动静间隙较小(大约0.5mm)，泵轮材质为不锈钢，杂质颗粒对动静部
位的磨损，最后演变成泵组动、静部位的直接碰磨，导致抱死；
4.2设备制造方面，如泵内的各部间隙及光洁度是否符合要求，泵
内洁净程度等都有可能成为泵在低速盘车时抱死的原因。
5、防止泵轴抱死的措施
5.1在分部试运过程中，加强监督，严格把关。在试运初期，应对
安全技术 | DOCUMENT TEMPLAT
YK-AQ-0527
第 3 页
各管路系统，如低压给水管路、高压给水管路、暖泵水管路等进行分
段水冲洗，适当加大管路水冲洗时间；
5.2泵组投入运行后，应仔细检查地脚螺栓有无松动，热胀滑销是
否正常，必要时应采用相应措施调整；
5.3在泵组试运前，应对暖泵系统的各阀门及管路进行检查，若达
不到厂家的要求，对孔板尺寸应重新确定，以保证暖泵系统工作正常；
5.4在停泵过程中，可不停前置泵，以保证泵内的热水流动，避免
泵内热水分层，造成泵体上下产生温差；
5.5在试运初期，应尽可能在启泵前约30～60分钟启动前置泵，
以保证主泵在大流量情况下暖泵，当主泵上下筒体温差<20℃时，方可
冲机。
5.6小机盘车在主泵停运且小机轴封供汽时可不投入，但冲转后转
速小于600r/min时转子偏心应小于0.07mm，否则应通过暖机使偏心降
至0.07mm以下；
5.7若在盘车或停泵过程中泵轴抱死，盘车不能投用，启动时可直
接向小机送汽进行冲转，但应注意进汽量的控制，以防超速。具体作
法是逐渐增大进汽量，在转子转动时，迅速关小进汽门，等转速稳定
后，再根据情况决定是否开大汽门进行升速。
安全技术 | DOCUMENT TEMPLAT
YK-AQ-0527
第 4 页
5.8运行中应严密注视泵滤网前后压差。
XX设计有限公司
Your Name Design Co., Ltd
.
汽动给水泵系统调试措施
浙江某发电厂一期工程汽动给水泵系统启动调试措施编号:二○○五年九月报告名称：浙江某发电厂一期工程汽动给水泵系统启动调试措施试验编号：出报告日期： 2005年9月保管年限：长期密级：一般试验负责人：试验地点: 浙江某发电厂参加试验人员：参加试验单位：试验日期： 2005年9月打印份数： 60 拟稿：校阅：审核：生产技术部：批准: 时目录1 编制目的2 编制依据3 设备系统简介4 调试内容及验评标准5 组织与分工6 调试应具备的条件7 调试步骤和程序8设备联锁及保护9安全注意事项10附录浙江某发电厂一期工程汽动给水泵系统启动调试措施1 编制目的为加强浙江某发电厂一期工程调试工作管理，明确启动调试工作的任务和各方职责，规范调试项目和程序，使调试工作有组织、有计划、有秩序的进行，全面提高调试质量，确保机组安全、可靠、经济、文明的投入生产，特制定本调试措施。
本措施是依据国家及行业颁发的有关技术规程、标准，以浙江某发电厂及参建各方提供的工程相关技术资料为基础，并结合现场系统实际情况编写，适用于浙江某发电厂一期工程。
分部试运阶段是火电建设工程的一个重要阶段，其基本任务是按照国家标准和部颁规程、规范及技术文件，依据设计和设备的特点，对各辅机设备及其配套系统、公用系统等进行调整、试验、试运，对暴露发现的设备设计、制造、施工安装问题提出整改技术方案和建议。
应该说，措施的内容与电厂编写的有关规程原则上是一致的，但是试运阶段的机组与已经投产的成熟机组有一些差别，故该措施在执行过程中如有异议，应按本措施执行或与华北电力科学研究院乌沙山调试项目部协商解决。
本措施未尽事宜按照电厂运行规程和事故处理规程执行。
2 编制依据2.1 《火力发电厂基本建设工程启动及竣工验收规程〔1996〕》2.2 《汽轮机及辅助设备》（电力工业标准汇编，火电卷3）2.3 《电力建设施工及验收技术规范》（汽轮机机组篇）DL5011-922.4 《火电工程启动调试工作条例》2.5 《火电工程调整试运质量检验及评定标准》2.6 《火电工程调试技术手册》中国电力出版社2.7 《HZB253-640型前置泵维修说明书》上海电力修造总厂有限公司2.8 《NK63/71使用说明书》杭州汽轮机股份有限公司2.9 杭州汽轮机有限公司提供的相关图纸2.10上海电力修造总厂有限公司相关图纸2.11 浙江省电力设计院设计图纸3 设备系统简介浙江某发电厂一期工程为4×600MW燃煤机组，采用哈尔滨汽轮机厂有限责任公司生产的600MW超临界、一次中间再热、三缸四排汽、单轴凝汽式汽轮机，发电机则采用哈尔滨发电机厂有限责任公司生产的QFSN-600-2YHG型发电机，锅炉采用哈尔滨锅炉厂有限责任公司制造的超临界直流锅炉。
汽轮机轴瓦损坏分析及预防措施
汽轮机轴瓦损坏分析及预防措施一.汽轮机轴承故障汽轮机轴承分为支持轴承（又叫主轴承）和推力轴承两种。
支持轴承是用来承受转子的质量和保持转子转动中心与汽缸中心一致，也就是使转子与汽缸、汽封与隔板等静止部分之间保持一定的径向间隙。
推力轴承是用来承受转子的轴向推力和固定转子在汽缸中的相对位置，也就是使叶片与喷嘴之间，轴封的动静部分之间以及叶轮和隔板之间保持一定的轴向间隙，在汽轮机运转时，就可保证汽轮机内部动静部件之间不致互相碰撞损坏。
汽轮机转子是以3000rpm高速旋转，为了减小转子轴颈与轴承之间的摩擦和保证安全，必须向轴承连续不断地供给压力、温度合乎要求的润滑油。
一方面是为了润滑轴承，在轴与轴瓦之间及推力盘与推力瓦之间形成油膜，以避免金属间直接接触，防止轴与轴瓦磨损甚至烧毁；另一方面也是为了冷却轴承，以带走由汽轮机内传到轴颈上的热量和轴承工作时产生的热量，避免轴承内温度过高而发生乌金熔化。
由此可见，支持轴承和推力轴承是保证机组安全运行的重要部件，而轴承油膜的稳定性又是保证支持轴承和推力轴承安全运行的重要条件。
二. 轴瓦烧损的事故现象（1）轴承轴瓦乌金温度、润滑油回油温度明显升高，一旦油膜破坏，机组振动增大，轴瓦冒烟，严重时轴瓦损坏，大轴抱死。
（2）汽轮机轴向位移增大，若超过规程规定值，轴向位移保护或推力瓦磨损保护动作，连锁脱扣汽轮机。
（3）机组振动加剧，严重时伴随有不正常的响声，噪声增大。
三. 汽轮机轴瓦损坏的主要原因1、在正常运行或启停过程中，由于轴承润滑油油压低、突然中断或油品质恶化，使轴承油膜无法建立或破坏，导致轴瓦损坏。
2、在正常运行或启停过程中，由于轴承内有杂物轴系中心偏移等原因引起转轴与轴瓦之间产生动静摩擦，造成轴瓦损坏。
造成上述原因主要有以下几个方面：（1）润滑油压过低，油流量减小，轴承内油温将升高，使油的黏度下降，油膜承受的载荷能力也随之降低，于是润滑油将从轴承中挤出，引起油膜不稳定或破坏。
FK4E39(I)M型锅炉给水泵烧轴事故原因分析与预防
汽动 给水 泵 组 是 大 型火 力 发 电机组 的必 备 辅 Ｎ （ ） ８／ ９ ０ Ｄ Ｚ ４ ７ ／ ７型 锅 炉 给 水 泵 用 单 缸 、冲 动
助设 备 ，其作 用 和地 位 十 分 重 要 。 印度 海 萨 拉 吉 式 、单流 、凝 汽 式 、可 变 人 口参 数 、冷 再蒸 汽切 夫 ・ 甘地火 力发 电厂 １ 机组 在 １ 号 ４天带 负 荷连 续 换 、变速 、变功 率汽 轮机 。
７ ５
０，振动 全部 到 ０ 。在 跳 闸前后 ８ｒｉ 间 ， 及 】 降 到 ７ ７ｔｈ ｎ期 ａ ， ７ ，跳 闸后 ４ ，运行 人 员 开 始手 动 提 ／ ９Ｓ
方 向振 动 曲线 呈连 续 下 降 波 动 形状 ，但 ｌ方 向在 升 电动给水 泵 转 速 ，２ 把 液 力 耦 合 器 勺 管 开 度 ， ５Ｓ
本人对由道客引起的侵权问题不承担法律责任转发下载资料请于24小时内删除谢谢
７ ４
第２ ７卷 第 １ 期
２１年 １ ０１ 月
电
力
科
学与工Fra bibliotek程 Ｖ０． １２７． ．１ Ｎｏ
Ｅ ｅ ｔｉ ｏ ｒ Ｓ ｉｎ ｅ ａ ｄ Ｅｎ ｉ ｅ ｒｎ ｌ ｃｒ ｃ Ｐ ｗｅ ｃｅ ｃ ｎ ｇｎ ｅ ｉ ｇ
ｋ Ｗ，出 口扬程 ２０ ８ｍ，必 需 汽蚀 余 量 ５ ６ ５ｍ，效 端开 始 出现 振 动 值 下 降 。跳 闸 时 方 向为 ２ ａ ｍ，
率 ８ ． ％ 。给水泵 组 采用 机 械 密 封 ，密封 冷 却水 ｙ方 向为 １ ｍ。跳 闸后 ３ｒｎ ４６ ６ａ ｉ，给水泵 转 速 降至 ａ
２１ ００年 ８月 １ 日，海 萨 工程 １号 机 组 １ ７ ４天 主要辅助设备 ，使 给水系统无备用手段 ，不利于 机组 安全 和经 济运 行 。这 次 事 故 也暴 露 了 印度 电 连续 带负 荷试运 进人第 １ 。 自进 入试 运计 时之 １天
汽动给水泵轴振大原因分析及对策
汽动给水泵轴振大原因分析及对策林森，李凡林，张美，方俊，张大伟(淮南矿业集团发电有限责任公司，安徽淮南232033)摘要：某电厂汽动给水泵在启动过程中由于轴振大导致机组无法升负荷，针对这一异常状况进行了分析0通过对故障芯包的运行现象分析及初步检查,判定轴振大的直接原因为芯包平衡鼓损坏0芯包返厂进行检修,发现其平衡鼓、径向轴瓦、轴承支架均存在不同程度的缺陷°检修完成后将芯包回装至给水泵,设备运行正常，安全隐患消除"关键词：给水泵；轴振；芯包；平衡鼓；润滑油中图分类号:TH921 文献标志码：B文章编号：2095-6614(2019)06-0052-04Cause Analysis and Countermeasure for Shaft Vibrationof Steam Feed-water PumpLIN Sen,LI Fanlin,ZHANG Mei,FANG Jun,ZHANG Dawei(Huainan Mining Group Power Generation Co.,Ltd.,Huainan232033,China)Abstract：This paper analyzes the abnormal condition of steam feed-water pump in a certain power plant, which causes failure for the unit to lift load due to large shaft vibration during the start-up process.Through the analysis and preliminary inspection on the operation phenomena of the faulty core package,it is determined that the direct cause of the large shaft vibration is the damage on the balance drum in the core package.Then the core package is returned to the factory for maintenance,it is found that the balance drum,radial bearing liners and bearing bracket all have defects in different degree.After the maintenance is completed, the core package is reinstalled to the feed-water pump,the equipment operates normally and the potential safety hazard is eliminated.Key words：feed-water pump；shaft vibration；core package；balance drum；lubricating oil0引言汽动给水泵作为火力发电厂重要的辅机设备之一，其运行可靠与否将对发电机组的生产产生直接影响。
超临界机组给水泵汽机调试故障分析及处理

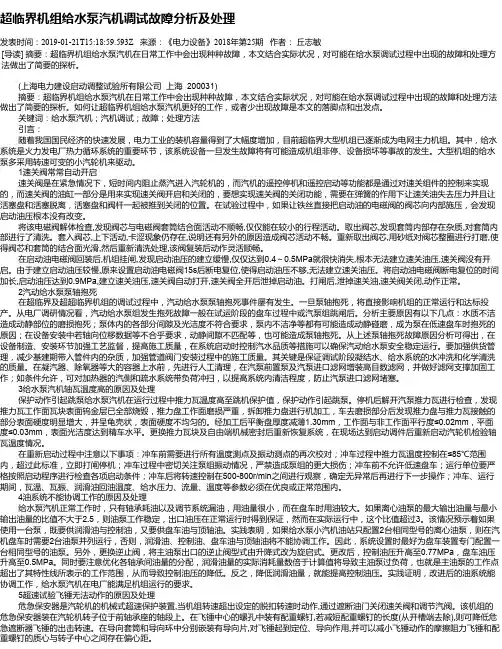

超临界机组给水泵汽机调试故障分析及处理发表时间：2019-01-21T15:18:59.593Z 来源：《电力设备》2018年第25期作者：丘志敏[导读] 摘要：超临界机组给水泵汽机在日常工作中会出现种种故障，本文结合实际状况，对可能在给水泵调试过程中出现的故障和处理方法做出了简要的探析。
