全国2012年10月自学考试发电厂电气主系统试题和答案02301(1)
全国2012年10月自学考试发电厂电气主系统试题和答案
课程代码：02301
请考生按规定用笔将所有试题的答案涂、写在答题纸上。
选择题部分
注意事项：
1. 答题前，考生务必将自己的考试课程名称、姓名、准考证号用黑色字迹的签字笔或钢笔填写在答题纸规定的位置上。
2. 每小题选出答案后，用2B铅笔把答题纸上对应题目的答案标号涂黑。
如需改动，用橡皮擦干净后，再选涂其他答案标号。
不能答在试题卷上。
一、单项选择题(本大题共15小题，每小题1分，共15分)
在每小题列出的四个备选项中只有一个是符合题目要求的，请将其选出并将“答题纸”的相应代码涂黑。
错涂、多涂或未涂均无分。
1．发电厂某一110kV出线开关柜配有断路器QF和出线隔离开关QS L及母线隔离开关QS B，若要进行送电操作，其顺序应为
A．QF-QS B-QS L B．QS B-QS L-QF
C．QF-QS L–QS B D．QS B-QF-QS L
2．真空断路器中维持电弧的主要原因是
A．强电场发射B．碰撞游离
C．热游离D．金属蒸汽
3．少油断路器中绝缘油的作用是
A．灭弧B．散热
C．对地绝缘D．其他
4．在单母线分段接线中，分段断路器断开运行的优点之一是
A．节省运行费用B．使两段母线电压平衡
C．限制短路电流D．使负荷在两段母线间均匀分配
5．下列可采用双母线接线的装置是
A．110kV出线为5回及以下的装置B．110kV~220kV出线为5回及以上的装置
C．35~60kV出线为5回及以上的装置D．35kV~60kV出线为3回及以上的装置
全国2012年10月自学考试发电厂电气主系统试题和答案 1
6．发电厂主厂房内低压电动机可采用中央屏和车间配电盘两级供电方式供电。
一般功率为多少kW及以下的II、III类电动机由车间配电盘直接供电?
A．5.5 B．10
C．45 D．200
7．我国目前SF6封闭组合电器主要用于多少kV大城市中心或场地特别狭窄的地区?
A．3～6 B．6～10
C．10～35 D．110～500
8．长期发热是指何种电流在较长时间内通过导体所引起的发热？
A．正常工作电流B．过负荷电流
C．单相短路电流D．三相短路电流
9．下列与限流电抗器电抗百分值计算无关的条件是
A．电抗器的额定电压B．电抗器的运行电压
C．电抗器的额定阻抗D．电抗器的额定电流
10．复式整流直流操作电源是以哪两种方式获得交流电源的?
A．电压互感器和电流互感器B．电压互感器和电抗器
C．电流互感器和电抗器D．蓄电池和整流设备
11．额定电压在多少kV及以上的隔离开关一般采用远方控制?
A．10 B．35
C．110 D．220
12．强迫油循环水冷却系统主要适用的变压器额定容量为
A．7500kV A以上B．15000kV A以上
C．31500kV A以上D．63000kV A以上
13．自然循环自冷、强迫油循环风冷和强迫油循环水冷的油浸式变压器最高顶层油温的限值分别为A．95℃、85℃、70℃B．105℃、95℃、85℃
C．70℃、95℃、85℃D．85℃、105℃、95℃
14．电介质在交流电压作用下，除电导损耗外，还要考虑由于哪种极化引起的损耗?
A．非周期性极化B．周期性极化
C．瞬时性极化D．永久性极化
15．所有被避雷器保护的电器设备，与避雷器的距离必须保持在允许值之内，因为
A．避雷器的残压很高，可能损坏设备的绝缘
B．避雷器的动作电压很高，可能损坏设备的绝缘
全国2012年10月自学考试发电厂电气主系统试题和答案 2
C．这样可以泄放更大的雷电流
D．要防止反射作用使电器设备承受的过电压比避雷器残压高
非选择题部分
注意事项：
用黑色字迹的签字笔或钢笔将答案写在答题纸上，不能答在试题卷上。
二、填空题(本大题共10小题，每小题1分，共10分)
16．磁力启动器是由交流接触器加装热继电器而构成，它可作为电动机欠压和过载保护，但不能起__________保护作用。
17．电流互感器正常工作情况下，二次侧绕组处于__________状态，它的一次电流与二次回路阻抗无关。
18．屋内配电装置是将__________安装在屋内。
19．__________中型配电装置的母线下方不安装布置任何电气设备。
20．短路时发热是指__________在极短的时间内通过导体所引起的发热。
21．正常运行时，一般将分裂电抗器中间抽头接__________。
22．为提高直流系统运行安全性，对控制负荷供电的专用蓄电池组宜采用__________V供电，根据各地运行习惯也可采用220V供电。
23．额定电压在110kV及以下，额定电流较小的隔离开关多采用__________控制。
24．如果无损耗架空线路单位长度电感为L0，单位长度电容为C0，则其波阻抗Z为__________。
25．雷击地面物体时，主放电时间约为__________。
三、名词解释题(本大题共5小题，每小题3分，共15分)
26．断路器额定短路关合电流
27．旁路断路器
28．双层式配电装置
29．位置信号
30．避雷针
四、简答题(本大题共6小题，每小题5分，共30分)
31．简述当断路器开断电流时，其触头之间电弧产生的过程。
32．单母线接线主电路正常运行时，母线是否一定带电，为什么?
33．在两根平行载流导体的电动力计算公式中，为何要引入形状系数K f?
34．电流互感器的型式需从哪几个方面进行选择?
全国2012年10月自学考试发电厂电气主系统试题和答案 3
全国2012年10月自学考试发电厂电气主系统试题和答案 4
35．什么是自同期并列方式?其有什么特点和使用条件?
36．以输电线路附近发生雷击为例，简述感应雷过电压的形成过程。
五、绘图题(本大题共1小题，10分)
37．题37图为测量电介质损耗接线图，试画出其等值电路图和相量图，并导出介质损耗角正切(tg δ)的计算公式。
六、计算题(本大题共2小题，每小题10分，共20分)
38．已知高压备用厂用变压器容量为12.5MV A ，短路电压U k =8％，自起动电动机平均起动电流倍数为5，平均功率因数为0.8，平均效率为η=0.9，规定厂用母线电压起动值为0.7，电动机为空载起动，不带负荷。
试计算高温高压火电厂备用6kV 高压厂用变压器能满足多少容量厂用电动机自起动?(公式：*o *B **T
U U 1+S X )
39．某采用油自然循环冷却系统的变压器额定容量为63000kV A ，预计日负荷如题39表所
示，当地等值空气温度为+20℃。
试计算在19~21h 最大的允许过负荷倍数(变压器正常过负荷曲线如题39图所示)。
全国2012年10月自学考试发电厂电气主系统试题和答案
5
2012年10月全国自考发电厂电气主系统试卷参考答案
全国2012年10月自学考试发电厂电气主系统试题和答案 6
全国2012年10月自学考试发电厂电气主系统试题和答案7
全国2012年10月自学考试发电厂电气主系统试题和答案
8。
辽宁省2012年10月高等教育自学考试
C.u＝-3i-2
D.u＝3i＋2
3．题3图所示电路，已知电流表的读数为A1=3A，A2=4A，题2图
则电流表读数A3为
A.7A
B.5A
C.1A
D.12A题3图
4．对称三相负载三角形联接，负载阻抗为Z=30+j40Ω，电源线电压为220V，则三相负载消耗的平均功率为
A.2.89KWB.5.2KW
题19图
20．某元件接在交流电源两端，已知该元件吸收功率P=1W，Q=－1var，则该元件是______性的阻抗,阻抗角为______。
21．已知正弦电流的角频率ω=103rad/s,其有效值相量 =7∠-20°A，则该正弦电流的瞬时值表达式i=______A。
22．一无源二端网络，其端口电压u与电流i取关联参考方向，已知u=60sin(314t-42°)V，i=10sin(314t+18°)A,则该二端网络吸收的平均功率为______W，无功功率为______var，视在功率为______VA。
C.1.73KWD.8.7KW
5．星形连接的三相对称负载，阻抗为Z=3+j4Ω，对称线电压有效值为173.2V，则每相电流的有效值IP约为______A。
A.34.6B.14.3
C.24.7D.20
6．根据题6图所示的晶体管电极上所标的实测对地电压数据，则该管是处于
A.放大状态
B.截止状态
C.饱和状态
A.F=A+B
B.F=
C.F= +AB
D.F=AB题12图
13．对于JK触发器，若希望其状态由0转变为1，则所加激励信号是
A.JK=0XB.JK=X0
C.JK=X1D.JK=1X
发电厂电气设备考试试题及答案
《发电厂电气设备》综合复习资料一、选择题1、发生短路时，电动力的频率为：[ ] A.50赫兹 B.主要为50赫兹和100赫兹两种频率2、熔断器的熔断时间与电流间的关系曲线称为：[ ] A.安秒特性 B.伏安特性3、变压器并联运行时，必须满足：[ ] A.联接组别严格一致 B.变比严格一致 C.阻抗严格一致 D.容量严格一致4、下面对发电厂的描述最准确的是：[ ]A.火电厂因其耗能大，效率低，已经不承担主要电力负荷。
B.我国的水力发电承担主要电力负荷，我国的水力资源已经得到大力开发。
C.凝汽式电厂效率高于热电厂，因此我国正大力发展凝汽式大型火电厂。
D.水电厂运行灵活，效率高，且具有调相、调峰、事故备用的功能，可提高电网运行的灵活性、可靠性。
5、提高线路的输电电压，可以减小电路的：[ ] A.功率损耗 B.电压降 C.无功损耗 D.功率损耗耗和电压降 6、110-220kv 以上电网,中性点 ，称为 接地系统。
[ ]。
A.直接接地、或经消弧线圈接地；小电流B.直接接地、或经消弧线圈接地；大电流C.不接地；小电流7、下面的变压器绕组接法中,适合中性点直接接地的220kv 电压侧变压器绕组接法为：[ ] A.Y N B.Y C.△ 8、热稳定是指电器通过短路电流时，电器的导体和绝缘部分不因短路电流的热效应使其温度超过它的[ ]而造成损坏，而妨碍继续电器工作的性能。
A.长期工作最高允许温度B.短路最高允许温度9、中性点不接地电力网发生单相接地故障时，非故障相地对地电压：[ ] A.不变 B.升高到线电压10、两台变压器主接线采用内桥式接线时，适合[ ]的场合。
A.线路较短，线路故障少，而变压器经常进行切换。
B.线路较长，线路需要经常检修切换，而变压器不需要经常检修切换的场合。
11、对于高层建筑、地下建筑等场合，选择变压器的形式应为：[ ]A.油冷却变压器B.干式变压器12、式子2t K I t Q 表示：[ ]A.电器热稳定校验公式。
全国2012年10月高等教育自学考试
全国2012年10月高等教育自学考试数控技术及应用试题课程代码：02195请考生按规定用笔将所有试题的答案涂、写在答题纸上。
选择题部分注意事项：1.答题前，考生务必将自己的姓名、准考证号用黑色字迹的签字笔或钢笔填写在答题纸规定的位置上。
2.每小题选出答案后，用2B铅笔把答题纸上对应题目的答案标号涂黑。
如需改动，用橡皮擦干净后，再选涂其他答案标号。
不能答在试题卷上。
一、单项选择题（本大题共20小题，每小题2分，共40分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其选出并将“答题纸”的相应代码涂黑。
错涂、多涂或未涂均无分。
1．CIMS的中文含义是A．计算机辅助设计 B.柔性制造系统C．柔性制造单元 D.计算机集成制造系统2．点位控制的数控钻床编程时A．不能使用指令G00来控制机床运动B.不能使用指令G01来控制机床运动C．不能使用指令G02或G03来控制机床运动D.不能使用指令G04来控制机床的运动3．对于卧式数控车床的坐标系，若以工件右端面作为Z轴的工件坐标原点，则Z轴的正万向是A．从工件坐标原点沿床身远离工件的方向B.从工件坐标原点沿床身接近工件的方向C．从工件坐标原点垂直向上的方向D.从工件坐标原点垂直向下的方向4．CNC系统的CMOS RAM常配备有高性能电池，其作用是A．RAM正常工作所必须的供电电源B.系统上电时，保护RAM不被烧坏C．加强RAM供电，提高抗干扰能力D.系统掉电时，保护RAM中的信息不丢失5．CNC系统采用逐点比较法对第一象限的圆弧逆时针插补运算时，若偏差函数小于零，则刀具下一步的移动方向应为A．+X方向 B. －X方向C．+Y方向 D. －Y方向6．一端固定，一端自由的丝杠支承方式适用于 A ．丝杠较短或丝杠垂直安装的场合 B.位移精度要求较高的场合 C ．刚度要求较高的场合 D.精度和刚度要求都很高的场合7．某数控机床的频率比为λ，静刚度为K ，阻尼比为D ，则动刚度K d 为A ．d K =B.d K =C ．d K K =D.d K =8．感应同步器采用鉴相型工作时，滑尺上正弦绕组和余弦绕组的励磁信号分别是’ A ．U m sin ωt 和U m cos ωt B.U 1sin ωt 和U 2sin ωt(U 1≠U 2) C.U 1sin ωt 和U 2cos ωt(U 1≠U 2) D.U m sin ω1t 和U m cos ω2t(ωl ≠ω2)9．为了减少热变形对测量精度的影响，传感器材料的热膨胀系数应 A ．远大于机床床身材料的热膨胀系数 B.远小于机床床身材料的热膨胀系数 C ．等于或接近机床床身材料的热膨胀系数 D.远离机床床身材料的热膨胀系数10．光栅位移传感器信号处理时，用直接细分法进行四细分，从光电元件得到四个正弦信号，它们依次相差的角度为 A.45° B.90° C.135°D.180°11．一增量式脉冲发生器，其单次脉冲的典型脉冲宽度（周期）为5微秒，现要求其最高允许测量转速为4000转／分，则该脉冲发生器每转输出脉冲数为 A ．2000 B.3000 C ．4000D.500012．在脉冲比较式进给位置伺服系统的下列四个环节中，用来补偿速度控制单元死区的是 A ．可逆计数器 B.位置控制器 C ．同步电路D.偏差补偿寄存器13．不考虑加减速过程时，对于两轴圆弧插补，各个进给轴的位置指令信号函数规律是 A ．斜坡函数 B.指数函数 C ．正弦函数D.双曲函数14．描述步进电动机静态时电磁转矩T 与失调角θ之间关系的特性曲线称为A．矩频特性 B.矩角特性C．最大静态转矩特性 D.连续运行特性15．一台三相反应式步进电动机，转子齿数Z r=80，当采用六拍通电方式运行时，其步距角θs为A．0.75° B.1.5°C．3° D.6°16．加在数控机床进给伺服电动机轴上的负载有两种，它们是A．切削转矩和摩擦转矩 B.切削转矩和负载惯量C．摩擦转矩和负载惯量 D.负载转矩和负载惯量17．某交流主轴电动机，定子磁极对数p=2，供电频率f1=50Hz时，同步转速为A．500 r/min B.750 r/minC.1500 r/minD.3000 r/min18．工件加工后的实际几何参数与理想几何参数的符合程度称为A．尺寸精度 B.加工精度C．几何精度 D.位置精度19．误差的大小和方向是不规律变化的，这种误差称为A．平均误差 B.系统误差C．随机误差 D.定位误差20．在FANUC15数控系统中，实现插补等运算功能的模块是A．数字伺服功能模块 C功能模块C．主轴控制功能模块 D.PLC功能模块非选择题部分注意事项：用黑色字迹的签字笔或钢笔将答案写在答题纸上，不能答在试题卷上。
发电厂电气部分试题汇总和答案解析(全)
一、单项选择题1．根据对电气主接线的基本要求，设计电气主接线时首先要考虑( )A．采用有母线的接线形式B．采用无母线的接线形式C．尽量降低投资、少占耕地D．保证必要的可靠性和电能质量要求2.电压互感器的一次额定电压应等于( )A. 100或100/3伏B. 1003或×1003伏C. 所在电网的额定电压D. 100或2×100伏3.输电线路送电的正确操作顺序为( )A.先合母线隔离开关，再合断路器，最后合线路隔离开关B.先合断路器，再合母线隔离开关，最后合线路隔离开关C.先合母线隔离开关，再合线路隔离开关，最后合断路器D.先合线路隔离开关，再合母线隔离开关，最后合断路器~4.线路隔离开关的线路侧，通常装有接地闸刀开关，其主要作用是当线路停电之后，合入接地刀闸，将它作为( )使用。
A.防雷接地 B.保护接地C.工作接地D.三相短路接地线5.在110kV及以上的配电装置中，下述哪种条件下可采用多角形接线( )A.出线不多且发展规模不明确B.出线不多但发展规模明确C.出线多但发展规模不明确D.出线多且发展规模明确6三相导体短路的最大电动力不受( )影响。
A.跨距B.长期允许电流C.相间距离D.三相短路时的冲击电流7.装设分段电抗器的作用是( )A.限制母线回路中的短路电流B.改善母线的电压质量C.吸收多余的无功功率D.改进用户的功率因数8.在交流电路中，弧电流过零值之后，电弧熄灭的条件是( )。
、A.弧隙恢复电压<弧隙击穿电压B.弧隙恢复电压=弧隙击穿电压C.弧隙恢复电压>弧隙击穿电压D.减少碰撞游离和热游离9.对厂用I类负荷的供电方式是( )A.一般由一个电源供电B.应由两个独立电源供电，备用电源采用手动切换方式投入C.应由两个独立电源供电，一个电源消失后，另一个电源要立即自动投入D.在全厂停电时需要继续供电10硬铝母线的短路时发热允许温度是( )℃。
A. 70 B. 98 C. 200D. 30011.为保证发电厂厂用低压单个或成组电动机可靠启动，要求厂用母线电压不低于额定电压的（）% % %12．由于发电厂厂用电一般采用可靠性高的成套配电装置，因而其高、低压母线应采用( ) A 双母线接线B．桥形接线C．双母线带旁路母线接线D．单母线或单母线分段接线…13．安全净距是配电装置处于何种电压或内部过电压时，其空气隙均不会被击穿的最小距离( ) A．平均电压B．额定电压C．最高工作电压D．最低工作电压14．屋内配电装置和屋外配电装置是按( )A．电气设备安装场所的不同区分的B．电气设备安装方式的不同区分的C．电气设备型号的不同区分的D．电气设备尺寸的不同区分的15．将所有电气设备都安装在地平面的基础之上或者设备的支架上，各种电气设备基本上布置在同一水平面上的室外配电装置，称为（）A．低型配电装B．中型配电装置C．半高型配电装置 d 高型配电装置二．填空题（每空1分共20分）1在多角形接线中，检修一台断路器时，多角形接线变成___________，可靠性降低。
(完整版)发电厂电气部分模拟考试试题和答案(全)
发电厂电气部分模拟考试试题与答案（全）一、填空题（每题2分，共40分）1. 火力发电厂的能量转换过程是化学能――热能――机械能――电能2. 电流互感器正常运行时二次侧不允许开路。
3. 导体热量的耗散有对流辐射导热、三种形式。
4. 按输出能源分,火电厂分为热电厂和凝汽式电厂。
5. 在进行矩形硬导体的动稳定校验时，当每相为单条矩形时，工程计算目的是已知材料允许应力确定绝缘子最大允许跨距；当每相为多条矩形时，工程计算目的是已知材料应力和绝缘子跨距确定最大允许衬垫跨距。
6. 根据运行状态，自启动可分为失压自启动空载自启动 .带负荷自启动三类。
7. 发电厂的厂用电备用方式，采用暗备用方式与明备用方式相比，厂用工作变压器的容量增大。
（填增大或减小）8．加装旁路母线的唯一目的是不停电检修出线断路器。
9．厂用供电电源包括工作电源启动和备用电源事故保安电源。
二、单项选择题（每题2分，共20分）1. 电源支路将电能送至母线，引出线从母线得到电能。
因此,母线起到汇集和分配电能的作用。
2. 目前世界上使用最多的是核电厂是__轻水堆___核电厂，即__压水堆__核电厂和__沸水堆__核电厂。
3. 通常把__生产___、_输送__、_分配__、__转化____和_使用电能__的设备，称为一次设备。
4. 隔离开关的作用是隔离电压、倒闸操作和分合小电流。
5. “F－C回路”是高压熔断器与高压接触器（真空或SF6接触器）的配合，被广泛用于200～600MW大型火电机组的厂用6kV高压系统。
6. 根据布置的型式，屋内配电装置通常可以分为单层式、、二层式和三层式三种型式。
7. 当额定电压为110kV及以上时，电压互感器一次绕组与隔离开关之间不安装高压熔断器。
这时，如果电压互感器高压侧发生短路故障，则由母线的继电保护装置动作切断高压系统的电源。
8. 有汇流母线的接线形式可概括地分为__单母线__和_双母线__两大类；无汇流母线的接线形式主要有__单元接线__、_桥型接线_和_角型接线_。

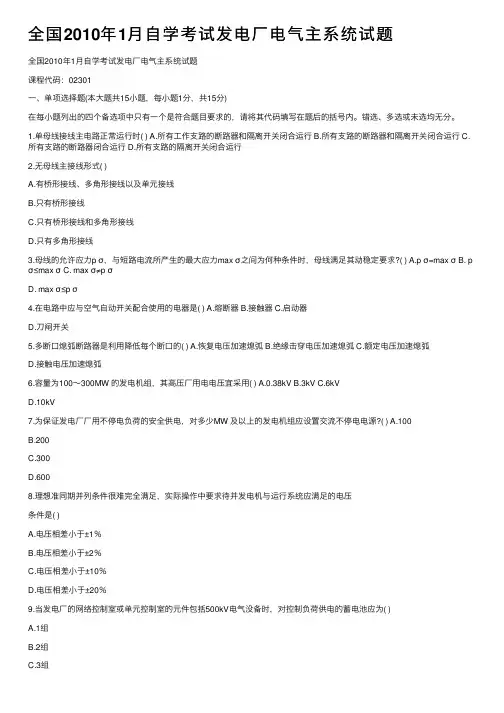

全国2010年1月自学考试发电厂电气主系统试题
