常用机械传动装置
八种常用机械结构
八种常用机械结构
一、简单机构
简单机构是机械工程中最基本的机构之一，它由两个或多个刚性零件通过铰链连接而成。常见的简单机构有杠杆、曲柄连杆机构和齿轮传动机构。
杠杆是一种由固定支点连接的刚性杆件组成的机构，它可以用来放大力量或改变力的方向。常见的杠杆有一级杠杆、二级杠杆和三级杠杆，它们的力量放大倍数依次递增。杠杆在物理学中有着广泛的应用，比如撬动重物、刷牙时使用的牙刷等。
曲柄连杆机构是由一个曲柄和一个连杆构成的机构，它可以将旋转运动转换为往复运动。曲柄连杆机构被广泛应用于内燃机、蒸汽机等发动机中，将活塞的往复运动转换为输出轴的旋转运动。
齿轮传动机构是利用齿轮之间的啮合传递动力和运动的机构。它有许多种形式，如齿轮副、链轮副等。齿轮传动机构具有传动效率高、传递功率大、传动稳定等优点，广泛应用于各种机械设备中。
二、滑块机构
滑块机构是由滑块和导轨组成的机构，它可以将旋转运动转换为往复运动或直线运动。滑块机构常用于各种工具和机械设备中，如冲床、拉床等。滑块机构的运动规律可以通过几何分析和运动学计算来确定，为机械设计提供了重要的理论依据。
三、减速机构
减速机构是一种将高速运动转换为低速运动的机构，常用于各种机械设备中。减速机构的主要作用是减小输出轴的转速，增加输出轴的扭矩。常见的减速机构有齿轮减速机、带传动减速机等。
齿轮减速机是利用齿轮的啮合传递动力和运动的机构，通过改变齿轮的大小和齿数比例来实现减速。齿轮减速机具有结构简单、传动效率高、传递功率大等优点，在工业生产中得到广泛应用。
带传动减速机是利用带传动的原理来实现减速的机构，通过改变带轮的直径比例来改变传动比，从而实现减速。带传动减速机具有传动平稳、噪音小、维护方便等优点，广泛应用于各种机械设备中。
四、连杆机构
连杆机构是由连杆和铰链组成的机构，它可以将旋转运动转换为往复运动或直线运动。连杆机构被广泛应用于各种机械设备中，如汽车发动机、机床等。连杆机构的运动规律可以通过几何分析和运动学计算来确定，为机械设计提供了重要的理论依据。
减速器工作原理及各部分结构
减速器工作原理及各部分结构
减速器是一种机械传动装置，常用于将高速输入转换为低速输出。它可以通过增大输出扭矩来降低旋转速度。在各种机械传动装置中，减速器被广泛应用于车辆、机械设备和工业生产线等领域中。本文将探讨减速器的工作原理及其各部分的结构。
减速器的工作原理：
减速器是由输入轴、输出轴、齿轮和轴承等组成的机械装置。它通过一系列齿轮的结构，将高速、低扭矩的驱动力传递给低速、高扭矩的输出端。减速器的工作原理主要包括齿轮传动、摩擦和润滑等几个方面。
1.齿轮传动：减速器中最常用的是齿轮传动。输入端的齿轮将驱动力传递给输出端的齿轮，通过齿轮之间的啮合来改变转速和扭矩。通常情况下，输入端的驱动齿轮比输出端的被动齿轮大小要大，这样可以实现低速高扭矩的输出。
2.摩擦：在减速器中，齿轮之间的啮合能够产生一定的摩擦力，帮助传递驱动力。适当的摩擦力有助于减小齿轮的滑动，提高传动效率。为了减少齿轮的磨损和损耗，减速器通常会在齿轮上添加一层特殊的涂层或润滑油。
3.润滑：减速器的各个齿轮和轴承都需要适当的润滑油来减小摩擦和磨损。润滑油一般通过润滑系统供给，并在齿轮箱内形成一层光滑的油膜，提供良好的润滑效果。
减速器的各部分结构： 减速器由输入轴、输出轴、齿轮和轴承等部分组成，每个部分都起着关键的作用。
1.输入轴：输入轴是减速器中接收驱动力的部分。它通常是一个长的金属轴，与驱动装置连接。输入轴通过齿轮传动将驱动力传递给减速器中的齿轮。
2.输出轴：输出轴是减速器中提供输出力的部分。它通常位于减速器的另一端，用于连接需要输出动力的机械装置。输出轴通过齿轮传动接收高扭矩、低速输出力。
3.齿轮：减速器中的齿轮用于实现驱动力的传递和转速的转换。齿轮的大小、齿数和齿形等参数决定了减速器的传动比和适用范围。不同类型的齿轮布置方式（如斜齿轮、圆柱齿轮、蜗轮蜗杆等）也会影响减速器的工作性能。
4.轴承：减速器中的轴承用于支撑和定位输入轴和输出轴，减少其摩擦和磨损。轴承通常由球轴承或滚柱轴承组成，能够承受较大的轴向和径向载荷。
常用机械传动运动简图
常用机械传动运动简图齿轮传动(含蜗杆传动)
名称 齿轮构件
圆柱齿轮 圆锥齿轮 蜗杆蜗轮 圆柱齿轮(指明齿线) 圆锥齿轮(指明齿线)
直齿
斜齿 入字齿 直齿 斜齿 弧齿
基本符号
可用符号
名称 圆柱齿轮传动 非圆齿轮传动 圆锥齿轮传动 准曲面齿轮传动 基本符号
可用符号
名称 螺旋齿轮传动 齿条传动 扇形齿轮传动 蜗轮与圆柱蜗杆传动 蜗轮与球面蜗杆传动
基本符号
可用符号
摩擦传动
名称 圆柱轮 圆锥轮 可调圆锥轮 可调冕状轮
基本符号及可用符号
带传动
名称 一般符号 轴上宝塔轮
不指明类型 指明带的类型时 基本符号
链传动
名称 不指明类型 指明链条类型
基本符号
螺杆传动
名称 整体螺母 开合螺母 滚珠螺母 基本符号及可用符号
齿轮箱结构设计
齿轮箱结构设计
一、引言
齿轮箱是机械传动中常用的一种装置，其结构设计直接关系到机械传动性能的稳定性和可靠性。本文旨在介绍齿轮箱结构设计的基本原则和具体步骤。
二、齿轮箱结构设计的基本原则
1.功能需求明确。在进行齿轮箱结构设计时，首先需要明确其功能需求，即要传递多大的功率、扭矩等参数，以及需要满足哪些工作条件。
2.合理选材。选材要考虑受力情况、使用环境等因素，选择合适的材料可以提高齿轮箱的寿命和可靠性。
3.合理布局。布局要考虑各个部件之间的配合关系和紧凑度，以及方便维修保养等因素。
4.合理配重。齿轮箱内部各个部件之间应该平衡分布重量，避免出现过大偏差而导致振动或噪音等问题。
5.优化设计。在满足功能需求和可靠性前提下，尽可能优化设计，减少成本和体积。
三、齿轮箱结构设计步骤
1.确定传动比和工作条件。根据机械传动的要求，确定齿轮箱的传动比和工作条件，如转速、扭矩、功率等参数。 2.选择齿轮类型和材料。根据传动比和工作条件，选择合适的齿轮类型和材料，如斜齿轮、直齿轮等，以及钢、铜等材料。
3.确定布局方案。根据选定的齿轮类型和材料，设计出合理的布局方案，并考虑各个部件之间的配合关系和紧凑度。
4.进行强度计算。根据选定的材料、布局方案以及工作条件等因素，进行强度计算，并检查是否满足要求。
5.优化设计。在满足强度要求前提下，尽可能优化设计，减少成本和体积。
6.进行模拟分析。使用相关软件对齿轮箱进行模拟分析，检查其在不同工况下的性能表现，并进行必要调整。
7.制作样品并试验验证。制作出样品后进行试验验证，并对其性能表现进行评估。
四、常见齿轮箱结构设计问题及解决方法
1.噪音过大：可能是由于齿轮间隙不合理、齿轮配合不良等问题引起的。解决方法是重新设计齿轮间隙、优化齿轮配合。
2.寿命过短：可能是由于材料选择不当、强度计算不准确等问题引起的。解决方法是重新选择材料、进行精确的强度计算。
3.体积过大：可能是由于布局不合理、部件过多等问题引起的。解决方法是重新设计布局方案、优化结构。
常用机械传动及摩擦副的效率概略值
做机械设计时，通常要考虑传动装置的功率损耗，传动系统总效率为各传动副效率之积，机械传动系统中各传动副的效率如下表：
效率η 种 类 效率η
圆柱
齿轮
传动 很好跑合的6级和7级精度的齿轮传动(油润滑) 0.98～0.99 摩擦
传动 平摩擦传动 0.85～0.92
8级精度的齿轮传动(油润滑) 0.97 槽摩擦传动 0.88～0.90
9级精度的齿轮传动(油润滑) 0.96 卷绳轮 0.95
加工齿的开式齿轮传动(脂润滑) 0.94～0.96
联
轴
器 浮动联轴器(十字联轴器等) 0.97～0.99
铸造齿的开式齿轮传动 0.90～0.93 齿式联轴器 0.99
圆锥
齿轮
传动 很好跑合的6级和7级精度的齿轮传动(油润滑) 0.97～0.98 弹性联轴器 0.99～0.995
8级精度的齿轮传动(油润滑) 0.94～0.97 万向联轴器(a≤3°) 0.97～0.98
加工齿的开式齿轮传动(脂润滑) 0.92～0.95 万向联轴器(a≤3°) 0.95～0.97
铸造齿的开式齿轮传动 0.88～0.92
滑动
轴承 润滑不良 0.94(一对)
蜗杆
传动 自锁蜗杆
油
润
滑 0 40～0.45 润滑正常 0.97(一对)
单头蜗杆 0.70～0.75 润滑特好(压力润滑) 0.98(一对)
双头蜗杆 0.75～0.82 液体摩擦 0.99(一对)
三头和四头蜗杆 0.80～0.92 滚动
轴承 球轴承(稀油润滑) 0.99(一对)
圆弧面蜗杆传动 0.85～0.95 滚子轴承(稀油润滑) 0.98(一对)
带
传
动 平带无压紧轮的开式传动 0.98 滑池内油的飞溅和密封摩擦 0.95～0.99
平带有压紧轮的开式传动 0.97
减
(变)
速
器 单级圆柱齿轮减速器 0.97～0.98
平带交叉传动 0.90 双级圆柱齿轮减速器 0.95～0.96

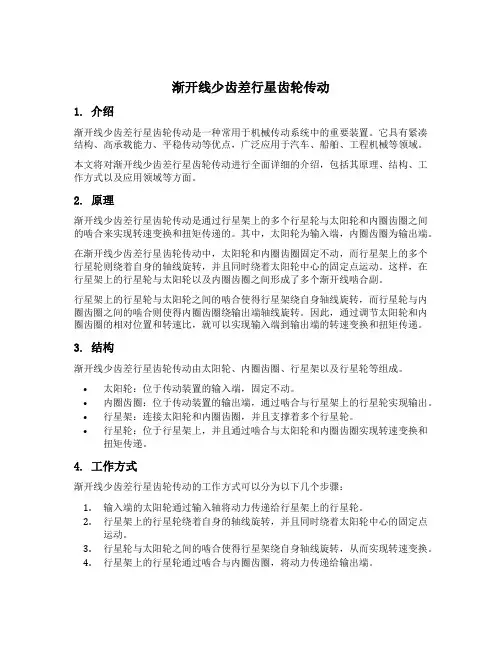

渐开线少齿差行星齿轮传动
渐开线少齿差行星齿轮传动
1. 介绍
渐开线少齿差行星齿轮传动是一种常用于机械传动系统中的重要装置。它具有紧凑结构、高承载能力、平稳传动等优点，广泛应用于汽车、船舶、工程机械等领域。
本文将对渐开线少齿差行星齿轮传动进行全面详细的介绍，包括其原理、结构、工作方式以及应用领域等方面。
2. 原理
渐开线少齿差行星齿轮传动是通过行星架上的多个行星轮与太阳轮和内圈齿圈之间的啮合来实现转速变换和扭矩传递的。其中，太阳轮为输入端，内圈齿圈为输出端。
在渐开线少齿差行星齿轮传动中，太阳轮和内圈齿圈固定不动，而行星架上的多个行星轮则绕着自身的轴线旋转，并且同时绕着太阳轮中心的固定点运动。这样，在行星架上的行星轮与太阳轮以及内圈齿圈之间形成了多个渐开线啮合副。
行星架上的行星轮与太阳轮之间的啮合使得行星架绕自身轴线旋转，而行星轮与内圈齿圈之间的啮合则使得内圈齿圈绕输出端轴线旋转。因此，通过调节太阳轮和内圈齿圈的相对位置和转速比，就可以实现输入端到输出端的转速变换和扭矩传递。
3. 结构
渐开线少齿差行星齿轮传动由太阳轮、内圈齿圈、行星架以及行星轮等组成。
• 太阳轮：位于传动装置的输入端，固定不动。
• 内圈齿圈：位于传动装置的输出端，通过啮合与行星架上的行星轮实现输出。
• 行星架：连接太阳轮和内圈齿圈，并且支撑着多个行星轮。
• 行星轮：位于行星架上，并且通过啮合与太阳轮和内圈齿圈实现转速变换和扭矩传递。
4. 工作方式
渐开线少齿差行星齿轮传动的工作方式可以分为以下几个步骤：
1. 输入端的太阳轮通过输入轴将动力传递给行星架上的行星轮。
2. 行星架上的行星轮绕着自身的轴线旋转，并且同时绕着太阳轮中心的固定点运动。
3. 行星轮与太阳轮之间的啮合使得行星架绕自身轴线旋转，从而实现转速变换。
4. 行星架上的行星轮通过啮合与内圈齿圈，将动力传递给输出端。 由于渐开线少齿差行星齿轮传动采用了多个渐开线啮合副，因此可以实现平稳传动和较大扭矩输出。
万向传动装置的工作原理
万向传动装置的工作原理
万向传动装置是一种常用的机械传动装置，它具有传动角速度恒定、角度变化自由、力矩传递平稳等优点，广泛应用于机械传动领域。本文将介绍万向传动装置的工作原理、分类及应用。
万向传动装置是由万向节、中央传动轴、二次传动轴和轴承组成的。其主要工作原理是利用万向节在两个相互垂直的方向上转动的特点，将主动轴和从动轴连接在一起，实现功率传递。其工作过程中采用的是摩擦传动的方式，系统能够自动适应转向角度的变化，使得传动输出的角速度及传动比在一定范围内恒定不变。
1. 轮式万向节：应用于车辆转向、动力传动以及航空航天等领域，主要特点是结构简单、耐用性强。
2. 单交叉万向节：适用于角度变化较小且精度要求较高的场合，例如机床主轴、印刷机械传动系统等。
3. 双交叉万向节：适用于角度变化较大的场合，例如起重机、采掘机、摩托车转向等场合，它具有结构紧凑、承载能力强等优点。
4. 滚子万向节：适用于大径向载荷和较小推力载荷的场合，例如船舶传动系统。
1. 汽车转向系统：万向传动装置在汽车转向系统中起着重要作用，它可以实现车轮转向角度的变化，以及主动轴和从动轴之间的传动。
2. 船舶传动系统：船舶传动系统采用了滚子万向节，具有承载能力强、寿命长等特点，可以实现船舶的方向控制。
3. 工程机械：万向传动装置在工程机械中也被广泛应用，例如起重机、钻机、采掘机等，能够在较大角度变化的情况下实现转向控制和动力传递。
4. 机床：机床主轴传动系统中采用了单交叉万向节，可以实现主轴和马达之间的转速转向控制。
万向传动装置在各种机械传动系统中都有着广泛的应用，无论是在船舶、汽车、工程机械等领域，还是在机床、工业自动化等领域中，都可以发挥重要作用。除以上介绍的应用外，万向传动装置还可以用于机器人行走、空气动力学领域、洗衣机等家电产品，以及摩托车、自行车等个人交通工具中。在摩托车与自行车的转向系统应用了单交叉万向节，它能够自动适应车轮的角度变化，保证了转向的稳定性和灵活性。
齿轮的工作原理特点和应用场合
齿轮的工作原理特点和应用场合
一、齿轮的工作原理
齿轮是一种常见的机械传动元件，主要由齿圈和齿条组成，通过齿与齿之间的啮合来实现传递动力或转速的目的。其工作原理主要有以下几点：
1. 齿轮的啮合原理：当两个齿轮啮合时，它们的齿将互相咬合，通过相对转动来传递动力或转速。啮合过程中，齿与齿之间产生一定的压力和摩擦力，使得齿轮能够顺利工作。
2. 齿轮的传动比：齿轮的传动比是指输入轴与输出轴的角速度比值，可以通过齿轮的齿数计算得出。一般来说，大齿轮转动一圈，小齿轮就会转动多少圈，传动比就是由这个关系确定的。
3. 齿轮的功率传递：齿轮传动可以通过改变齿轮的齿数和齿轮的模数来实现不同的功率传递。当两个齿轮的齿数比例相等时，传递的功率不会改变，但转速可能会发生变化。同时，通过改变齿轮的模数，可以调整齿轮的强度和工作效率。
二、齿轮的特点
齿轮作为一种常用的传动装置，在机械领域具有以下几个特点：
1. 高效率：齿轮传动的效率比较高，通常可以达到90%以上。这是因为齿轮传动不会引起能量的大量损失，摩擦力较小，能够有效地将动力传递到受力件。
2. 大传动比范围：齿轮传动可以通过改变齿轮的齿数和齿数比例来实现不同的传动比。它具有很大的传动比范围，能够满足不同场合对传动比的要求。
3. 稳定传动：齿轮传动在工作过程中具有良好的稳定性和可靠性。齿轮之间的啮合具有一定的接触面积，能够均匀分布载荷，减小齿轮的磨损和噪声，提高传动的平稳性。
4. 可逆性：齿轮传动具有可逆性，不仅可以将动力传递到输出轴，还可以将输出轴的动力传递回输入轴。这使得齿轮传动具有很大的灵活性和适应性。
三、齿轮的应用场合
由于齿轮具有特点，广泛应用于各个领域。以下列举了几个常见的应用场合： 1. 机械传动：齿轮作为一种常见的机械传动元件，广泛应用于各类机械设备中，如汽车、摩托车、船舶、工程机械等。它们能够将发动机的动力传递到传动轴上，实现车辆的行驶或设备的工作。
常用机构的原理及应用
常用机构的原理及应用
常用机构是指在工程领域中广泛应用的一类机械装置，其通过一定的结构组合，能够将运动与力量进行有序的传递和转换。常用机构的原理和应用涉及到多个学科领域，如机械工程、动力学、材料科学等。下面将具体介绍几个常用机构的原理及其在实际应用中的具体应用。
1. 曲柄滑块机构
曲柄滑块机构是最常见的机构之一，它由曲轴、连杆和滑块组成。原理是通过曲轴的旋转运动，使得连杆产生直线往复运动。这种机构广泛应用于内燃机、石油设备等领域，如发动机的曲轴连杆机构实现了汽缸内活塞的往复运动。
2. 齿轮传动机构
齿轮传动机构是利用齿轮齿面的传动原理来传递动力和运动的机构。通过不同齿数的齿轮相互啮合，实现转速和转矩的传递。齿轮传动机构在机械设备中应用广泛，如汽车的变速器、工业机械的传动装置等。
3. 万向节机构
万向节机构是一种能够传递大角度和不连续转动的机构。它由两个十字交叉的万向节和两个连接杆组成，主要用于传递转动轴的不同转动方向。应用于汽车转向系统、机械手等领域，实现了灵活的转动和控制。
4. 摆线传动机构 摆线传动机构是一种利用摆线齿轮的啮合来传递运动和力量的机构。它具有连续平稳的运动特点，广泛应用于钟表、缝纫机以及高精度机床等领域。
5. 套索机构
套索机构利用钢丝绳或带子的弯曲弹性来传递运动和力量。它具有结构简单、传动平稳等特点。套索机构广泛应用于起重机械、电梯等大型设备中，实现了重物的升降和运输。
6. 锁紧机构
锁紧机构是一种能够实现连接件的可靠锁紧和松开的机构。它主要应用于机械设备的组装和分解过程中，保证连接件的可靠性和安全性。
这些常用机构在工程实践中具有广泛的应用。例如，在汽车行业中，曲柄滑块机构用于内燃机的工作过程，齿轮传动机构用于变速器的转动传动，套索机构用于汽车升降设备的操作等。在航天工程中，常用机构被用于卫星的稳定控制、载荷的升降等方面。在机械制造领域，常用机构是实现各种机械设备运动和力量传递的核心部件。
常用的机械运动结构形式
常用的机械运动结构形式
1. 机械运动结构的概述
机械运动结构是指由机械零件组成的特定形式，可将输入的能量通过特定的传动方式转化为输出运动。机械运动结构广泛应用于各个领域，包括机械工程、汽车工程、航空航天工程等等。
2. 常见的机械运动结构类型
以下是一些常用的机械运动结构类型：
2.1 齿轮传动机构
齿轮传动机构是一种常见的转动传动机构，它通过齿轮之间的咬合来进行能量的传递和转换。齿轮传动机构具有传递扭矩大、传动效率高、结构简单等优点，广泛应用于各种机械设备中。
2.2 连杆机构
连杆机构是一种将旋转运动转化为直线运动或者将直线运动转化为旋转运动的机构。连杆机构常用于内燃机和发动机等设备中，能够将往复直线运动转化为旋转运动。
2.3 曲柄滑块机构
曲柄滑块机构是一种常见的转动与往复直线运动转换的机构。它由曲柄轴、连杆和滑块组成，通过曲柄的旋转使连杆和滑块产生往复直线运动。
2.4 副动件机构
副动件机构是指由副动件与主动件相互作用形成的机构，通过副动件的运动来驱动其他部件。副动件机构包括凸轮机构、摆线机构等，广泛应用于各个领域。 3. 机械运动结构的工作原理和应用领域
不同的机械运动结构具有不同的工作原理和应用领域，下面将分别介绍各种机械运动结构的工作原理和应用领域。
3.1 齿轮传动机构的工作原理和应用领域
齿轮传动机构通过齿轮之间的咬合来进行能量的传递和转换。齿轮传动机构通常由一个主动齿轮和一个从动齿轮组成，主动齿轮通过旋转来驱动从动齿轮。齿轮传动机构被广泛应用于汽车、机床、纺织机械等领域。
3.2 连杆机构的工作原理和应用领域
连杆机构通过连杆的运动来将旋转运动转化为直线运动或者将直线运动转化为旋转运动。连杆机构通常由曲柄轴和连杆组成，通过曲柄轴的旋转使连杆产生直线运动。连杆机构常用于内燃机、发动机等设备中。
3.3 曲柄滑块机构的工作原理和应用领域
曲柄滑块机构由曲柄轴、连杆和滑块组成，通过曲柄的旋转使连杆和滑块产生往复直线运动。曲柄滑块机构常用于汽车发动机、压力机等设备中。
