数学电子技术基础第一章 数制与编码
Hacky
1
数字电子技术基础
编辑：王浩
二零一一年十二月六日
Hacky
2
第一章 数制与代码
数字系统
以数字方式处理信息的系统
模拟量
在时间和幅值（大小）上都是连续变化的量
例如：时间，温度，距离，重量等等
变量数字化
在会话、记录、数据处理、存储和传递中不能取得模拟变量的精确实际值。而人们必须把测量到的变量用某种实际的数字值来代表，通过测量把准确度、分辨力及确定数字值的时间三者结合在一起，才能对变量进行处理或存储，这个过程称为变量数字化
编码
在处理数字量的信息系统中，数字逻辑电路只能识别“0”和“1”两个数字符号，其他进制数就要转换成二进制数。或者用按“形”的方法来表示数值、字符，这就要求掌握各进位记数制间的转换及用二进制表示数字、字符的方法，即编码。
相应的二进制数称为代码。
例如：ASCII码，+12.5，2B、31、32、2E、35
1.2 数制
数制
是记数的法则——多位数码中每一位的构成方法以及从低位到高位的进位规则
目前应用最广泛的是进位记数制，最熟悉十进制
位置记数法
(356.23)10=( 3×102+5×101+6×100+2×10-1+3×10-2)10
多项式记数法
某个数字符号所表示的意义，不仅取决于数字符号本身，而且还与它所处的位置有关，我们用基数的指数次幂来表示数字符号所处的位置，称为“权”。
一般的R进制数表示
位置记数
多项式记数
进位计数制规则：
1.R进制数采用0、1„„(R-1)共R个数字符号和一个小数点来表示，且逢R进一。
2.R数码本身不出现
3.数字符号展开时，基数一律记为“10”
4.最高位“权”的指数为(n-1)
5.下标均用十进制数标记
二进制数 用0、1 表示 ; 逢二进一
RmnnRKKKKKKKKN)()(2101221RmmnnnnRKRKRKKRKRKRKRK)(22110112222112101112)101101101101()11.1011(
Hacky
3
运算规则
加法
乘法
如果抛开进位不管，这是一种特殊条件下的加法，
称为“模2”和。
1.2 数制
八进制数 0、1、2、3、4、5、6、7
十六进制数 0、1、2、3、4、5、6、7、8、9、
A、 B、C、D、E、F
(10) (11) (12) (13) (14) (15)
熟记四位二进制数序列表
对应十进制数
方法
多项式替代法
基数乘除法
数码直接代换法
1.3 数制转换
β进制中运算 α
1．多项式替代法
例1．
例2.
10111011000011100110000411002~22~2)()(MN23)()2.121(312)1021102101(2110)111011110111(2)1111011101001(2)101010.10000(102)()101.1011(211111)1011011101101(1010313)625.11()212112121(
Hacky
4
将α进制数按数展开为多次式形式；
将多项式中的所有数字符号Ki，基数“10”和指数i替换成β进制数；
按β进制数的运算规则进行计算得出结果。
例3．
N = (985)10= ( )8
2.基数乘除法
α进制中运算， α>β 合适
为求系数 ，将整数部分和小数部分分开，依次除以β和乘
以β，以消去不同率幂
整数部分：
商0为止
小数部分：
例1. (11.625) 10= (1011.101)2
82102)512101211()5108109(88)51201604()5121014411(8)1731()()(MNmmnnnnKKKKKKKMN1101222211)()(0123221)()(KKKKKNnnnn最低位 1nKmmKKKN2211)(mmKKKN121)(最高位 12)()(KNN
Hacky
5
例2. (2803.4321)10= (AF3.6E9E)16
整数除基取余 从下往上排列
小数乘基取整 从上往下排列
基数β 要替代 按α 进制运算
整数小数合并 β进制莫忘掉
1.3 数制转换
3．数码直接代换法
例1. (AF.16C)16=( )8
A F . 1 6 C
1010 1111 . 0001 0110 1100
2 5 7 . 0 5 5 4
j正是α进制一个数字符号对应β进制符号的位数。
进行时以小数点为中心分别向两边按j位划分转换。
混合法
转换精度
例2.
7 6 5 4 3 . 2 1
111 110 101 100 011. 010 001
7 D 6 3 . 4 4 9136.64321.0163163175162803)(00NN8816.96176.01616151016175)(21NFN6176.149136.0161N1056.148816.0161610)(32NAN)(N10)(H)(M多项式基数乘除lglgnZ168)()21.76543(162223)16416431621641616167(c2084140405008406700040407C
Hacky
6 1.4 二制代码
在数字系统中，数字电路只能识别和处理二进制数，就需要用二进制数来表示十进制数或字符，这种用二进制数来表示一个给定的数字或字符的方法叫编码，相应的二进制数称为代码。
简称BCD码，是用二进制数表示十进制数0~9十个数字的代码，必须至少四位二进制数，从24=16不同组合中选取10中分别表示0~9，使构成二—十进制代码。但是这种编码的方式有许多种
⑴加权码：
代码中四位二进制数字符所处的位置都有固定的数值，直接由代码中数字为1的权之和作为相应十进制数的代码。
例1. 8421BCD码
23、22、21、20和二进制数吻合
8421BCD码和超过十的十进制数之间的转换是直接按位（或组）转换
在加权码中，可以全部用正数值，也可以用正负数值的组合
例如：441-2BCD码
有些加权码可以有两种以上的编码方案
例.5421BCD码
常用的还有7421BCD、2421BCD等，5211码四个计数脉冲
对应分 比，在设计时确定一组表示某个十进制数后，另一
组一般就不允许出现了。
⑵自补码
A.原码，反码，补码
正数的原码，反码，补码均相同，最高位符号位为0，
负数的符号位为“1”，反码是原码按位变反得到，补码在反码基础上末位加“1”。
引进补码为了将二进制数的减法运算采用补码的加法运算未完成，将仅为舍去。
P8例1.1.1
种101016109.2!6!16A108421)9((1001)28421BCD10)1101()00010011((13)码10-2108421BCD)5968()1750()010001011101(码5421BCD5421BCD10)0101()1000((5)102-441)4()1000(102-441)4()0100(
现代电子技术基础(数字部分)知识点
word专业资料-可复制编辑-欢迎下载
一、数电知识要点
第一章 数制与编码
1、码制：各种码制之间的转换(整数,小数)
2、带符号数的原码、反码和反码
3、二进制编码：自然二进制码、格雷码
4、BCD码：8421BCD码、余三码等
第二章 逻辑函数及其化简
1、逻辑代数的基本运算及复合运算：
与、或、非、与非、或非、异或、同或
与运算： 全1得1，有0得0；
或运算：有1得1，全0得0；
非运算：10 01
异或：相同得0，相异得1
同或：相同得1，相异得0
2、逻辑运算基本公式及常用规则：
1) 十个基本公式
2) 逻辑运算常用规则：代入规则；反演规则；对偶规则
3、逻辑函数表示方法
1）真值表
2）逻辑函数表达式：与或表达式；或与表达式；与非-与非表达式；或非-或非表达式；
最小项表达式；最大项表达式（概念、性质、两者之间的关系）
3）逻辑电路图(与电路分析设计结合)： word专业资料-可复制编辑-欢迎下载
由逻辑表达式到电路图；由电路图写逻辑表达式；
4）卡诺图（化简：最多四变量）
求逻辑函数的最简与或表达式和或与表达式
第三章 组合逻辑电路
1、集成电路主要电气指标：输入/输出电压；输入/输出电流；噪声容限；扇出系数；
输出结构：推拉式输出；开路输出；三态输出
2、常用组合逻辑模块
3-8译码器、数据选择器、加法器、数值比较器
3、组合逻辑电路分析
分析步骤：1）由给定的逻辑图逐级写出逻辑函数表达式；
2) 由逻辑表达式列出真值表；
3) 分析、归纳电路的逻辑功能。
4、组合电路的设计
设计步骤：列真值表—写出适当的逻辑表达式—画电路图。
其中第二步写逻辑表达式时根据设计要求有所不同：
1) 用门电路设计：
与或电路/与非-与非电路：卡诺图化简求最简与或表达式
或与电路/或非-或非电路：卡诺图化简求最简或与表达式
2) 用3-8译码器+与非门设计：写最小项表达式

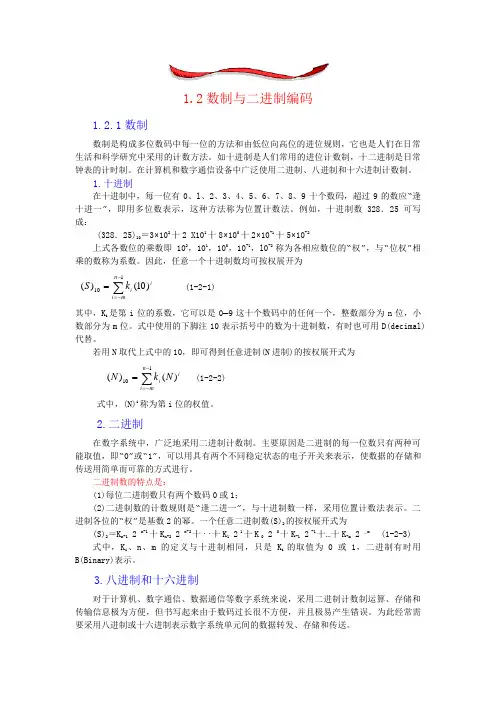

数字电路基础_D01-02数制与二进制编码
