电热膜泄露电流
汉高特（深圳）电热有限公司
各品牌电热膜泄漏电流测试数据
测试时间：2016年12月 测试地点：深圳
电热膜品牌 尺寸（cm*cm） 电压（V） 功率（W） 正面朝上，置于水泥地 正面朝下，置于水泥地 正面朝上，置于PVC膜 正面朝下，置于PVC膜 正面朝上，置于PVC压延布 正面朝下，置于PVC压延布
汉高特 30*37 232.44 21.78 0.05 0.04 0.04 0.03 0.03 0.01
中惠 31*33 233.92 35.04 0.07 0.05 0.04 0.04 0.03 0.03
暖丰NEDR200V 31*33 233.24 28.10 0.13 0.10 0.04 0.04 0.03 0.03
Nano HEAT（韩国） 40*51 232.94 54.49 0.15 0.09 0.07 0.04 0.05 0.04
EXA（韩国） 50*50 233.42 79.23 0.16 0.16 0.08 0.11 0.05 0.08
HOT-FILM（韩国） 49*50 233.39 77.62 0.16 0.22 0.09 0.09 0.09 0.09
Heating film
（韩国） 25*50 231.37 31.04 0.10 0.11 0.04 0.04 0.04 0.03
测试说明：
1、电热膜上压2cm挤塑板和15.24kg重物；温度20.5℃,80%RH。电热膜胶泥为韩国胶泥。正面为铜箔可以看清晰的面，如果看不到
箔正面为文字面。
2、测试各品牌电热膜中，汉高特最薄最柔软，暖丰第二薄，一般来讲电热膜越薄，泄露电流越容易增大，如果做薄还能处理好泄露
电流就需要强的技术支持。
按照上述数据估算：
1、电热膜的单位面积功率密度（W/m2）：
汉高特（深圳）电热有限公司
中惠（342.52）>EXA（316.92）>HOT-FILM（316.82）>暖丰NEDR200V（274.68）>Nano HEAT（267.11）>Heating film （248.32）>
汉高特 （196.22）
汉高特（深圳）电热有限公司
解析：一般来讲功率密度越大，单位时间产生的热量越多，造成局部过热的可能性就越大。衰减大的产品也会将功率密度做大或增加铺设面积。
2、30mA漏电保护开关可以接的电热膜功率（W）
中惠(17500W)>EXA（15000W）=汉高特（15000W）>Nano HEAT（13750W）>HOT-FILM(12500W)> 暖丰NEDR200V(7800W)>Heating film(8500W)
解析：数据显示安装国标的漏电保护开关能负载的功率大小。
3、单位面积的电热膜泄漏电流（mA/m2）：
暖丰NEDR200V（1.124）>Heating film（0.840）>HOT-FILM（0.775）>EXA（0.640）>自制石墨烯样片（0.627）>汉高特（0.631）>Nano
HEAT（0.588）>中惠（0.586）>
解析：一般来讲电热膜越薄，泄露电流越容易增大，如果做薄还能处理好泄露电流就需要比较强的技术支持。
4、单位功率电热膜的泄漏电流（mA/kW）：
暖丰NEDR200V（4.093）>Heating film（3.382）>汉高特（3.217）>HOT-FILM（2.448）>Nano HEAT（2.202）>EXA（2.019）>中惠（1.712）
5、申明：由于各个品牌样板获得的途径不一，以上测试数据只做实验室参考，不争对任何品牌。
电器设备泄漏电流检测及相关要求
电器设备泄漏电流检测及相关要求
摘要：电器中的金属零件或带电零件之间是相互绝缘的，在排除“施加电压”和“没有障碍”的情况下，绝缘零件表面通过介质形成的电流即为泄漏电流。是否存在泄漏电流是考量一个电器绝缘性能强弱的重要指标之一。从安全角度出发，人们对电器尤其是家用电器的性能提出了更高的要求，绝对不能接受电器存在电流泄漏的情况发生，以至于对使用者的人身安全造成威胁。
关键词：电器设备泄漏；电流检测；相关要求
随着现代社会科学技术的飞速发展，人们的生活水平不断提高，各种电器设备也越来越多地走进人们的日常生活，为人们提供了极大的方便。电气设备的发展提高了电气设备的功能和效率，同时也使设备的内部结构更加复杂，对电气设备的使用和维护产生了一定的影响。众所周知，一旦用电设备突然失灵，就会给人们的生产和生活带来不可估量的损失。因此，为了消除生产和生活中的安全隐患，最大限度地利用电气设备的效益，进行故障的检测和分析，就必须对电气设备进行日常维护，提高电气设备的安全稳定性。
1定义及试验目的
在金属部件或由周围介质充电的部件之间，或在当前绝缘表面形成的称为漏电流的电器绝缘的情况下，我们处于无故障和压力的问题中。漏电流是在无故障和电压的情况下工作的，主要是因为电流流过绝缘部分。这也是衡量电气设备绝缘性能的重要标志，也是安全性能的标志。关于漏电流的定义在不同的国家有不同的描述，一些标准主要有“电压”也有“无障碍”，在这种情况下，我们通过多年的实践，这两个条件都满足了，所以，以分开的两个区。
而且我们要求电器产品的安全性能高，实际上对电流的泄漏是一个严格的要求。在家电市场上，各国都有明确的法律规定：如果漏电流检测达不到标准，不宜销售；而在企业产品试验中，针对泄漏电流的检测是其中一项将予以检查。因此，为了提高电气产品的安全性能，重要的是要注意漏电流的测量，并将泄漏电流限制在较小的值。
2检测
2.1工作状态中
2.1.1检测条件
泄漏电流检测标准
泄漏电流检测标准
泄漏电流检测标准是用于评估电气设备和设施是否存在泄漏电流问题的规定。以下是一些常见的泄漏电流检测标准：
1. IEC 60364：该标准由国际电工委员会（IEC）制定，用于低压电气安装和电气设备的设计和安装。其中的第7部分（IEC
60364-7-710）专门介绍了与泄漏电流检测相关的要求。
2. IEC 61557：该标准也由IEC制定，用于评估电气设备的绝缘状态和泄漏电流。其中包括了不同类型的泄漏电流检测设备的性能规范和测试方法。
3. GB 13955：该标准是中国国家标准，用于建筑电气设备的安全评估和测试。其中包括了泄漏电流的检测要求和测试方法。
4. ANSI/NFPA 70：该标准由美国国家电气安全协会（NFPA）制定，也被称为“美国电气安全代码”（NEC）。其中包括了对泄漏电流保护装置和设备的要求。
这些标准主要针对不同类型的电气设备和设施，提供了各种泄漏电流检测方法和要求。根据具体的应用场景和设备类型，可以选择适合的标准进行泄漏电流检测。

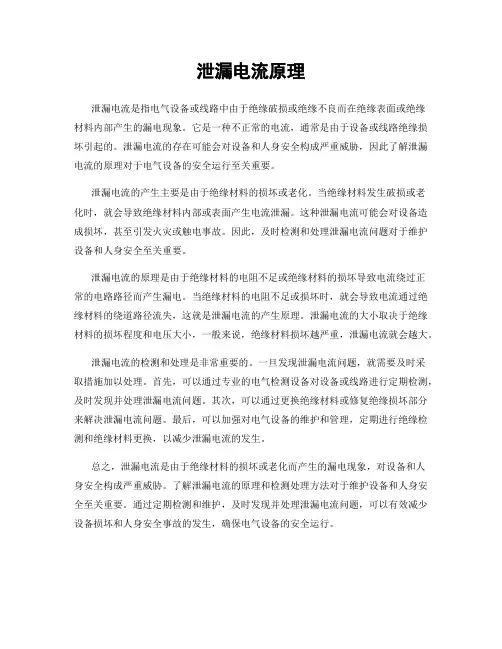

泄漏电流原理
泄漏电流原理
泄漏电流是指电气设备或线路中由于绝缘破损或绝缘不良而在绝缘表面或绝缘材料内部产生的漏电现象。它是一种不正常的电流，通常是由于设备或线路绝缘损坏引起的。泄漏电流的存在可能会对设备和人身安全构成严重威胁，因此了解泄漏电流的原理对于电气设备的安全运行至关重要。
泄漏电流的产生主要是由于绝缘材料的损坏或老化。当绝缘材料发生破损或老化时，就会导致绝缘材料内部或表面产生电流泄漏。这种泄漏电流可能会对设备造成损坏，甚至引发火灾或触电事故。因此，及时检测和处理泄漏电流问题对于维护设备和人身安全至关重要。
泄漏电流的原理是由于绝缘材料的电阻不足或绝缘材料的损坏导致电流绕过正常的电路路径而产生漏电。当绝缘材料的电阻不足或损坏时，就会导致电流通过绝缘材料的绕道路径流失，这就是泄漏电流的产生原理。泄漏电流的大小取决于绝缘材料的损坏程度和电压大小，一般来说，绝缘材料损坏越严重，泄漏电流就会越大。
泄漏电流的检测和处理是非常重要的。一旦发现泄漏电流问题，就需要及时采取措施加以处理。首先，可以通过专业的电气检测设备对设备或线路进行定期检测，及时发现并处理泄漏电流问题。其次，可以通过更换绝缘材料或修复绝缘损坏部分来解决泄漏电流问题。最后，可以加强对电气设备的维护和管理，定期进行绝缘检测和绝缘材料更换，以减少泄漏电流的发生。
总之，泄漏电流是由于绝缘材料的损坏或老化而产生的漏电现象，对设备和人身安全构成严重威胁。了解泄漏电流的原理和检测处理方法对于维护设备和人身安全至关重要。通过定期检测和维护，及时发现并处理泄漏电流问题，可以有效减少设备损坏和人身安全事故的发生，确保电气设备的安全运行。

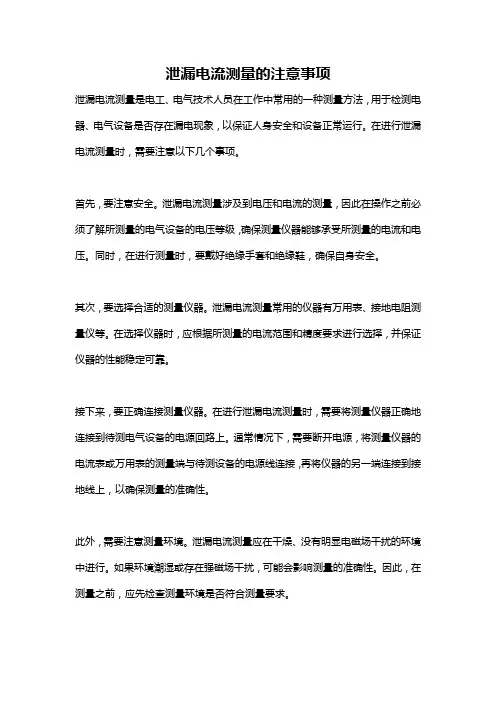

泄漏电流测量的注意事项
泄漏电流测量的注意事项
泄漏电流测量是电工、电气技术人员在工作中常用的一种测量方法，用于检测电器、电气设备是否存在漏电现象，以保证人身安全和设备正常运行。在进行泄漏电流测量时，需要注意以下几个事项。
首先，要注意安全。泄漏电流测量涉及到电压和电流的测量，因此在操作之前必须了解所测量的电气设备的电压等级，确保测量仪器能够承受所测量的电流和电压。同时，在进行测量时，要戴好绝缘手套和绝缘鞋，确保自身安全。
其次，要选择合适的测量仪器。泄漏电流测量常用的仪器有万用表、接地电阻测量仪等。在选择仪器时，应根据所测量的电流范围和精度要求进行选择，并保证仪器的性能稳定可靠。
接下来，要正确连接测量仪器。在进行泄漏电流测量时，需要将测量仪器正确地连接到待测电气设备的电源回路上。通常情况下，需要断开电源，将测量仪器的电流表或万用表的测量端与待测设备的电源线连接，再将仪器的另一端连接到接地线上，以确保测量的准确性。
此外，需要注意测量环境。泄漏电流测量应在干燥、没有明显电磁场干扰的环境中进行。如果环境潮湿或存在强磁场干扰，可能会影响测量的准确性。因此，在测量之前，应先检查测量环境是否符合测量要求。
在进行泄漏电流测量时，需要注意仪器的保养和校准。仪器的精确度会随着时间的推移而逐渐下降，因此需要定期对仪器进行校准，确保测量结果的准确性。同时，要定期清洁仪器，防止灰尘或污垢的积累影响测量结果。
此外，在进行泄漏电流测量时，还需要注意人员的健康。长时间接触电磁辐射可能对人体健康造成影响，因此应尽量减少长时间进行测量的情况。如果需要长时间进行测量，应佩戴防护设备，如防护眼镜和防护耳机，以减少对身体的损害。
总结起来，泄漏电流测量是一项涉及电气安全的重要工作，需要严格遵守操作规程和安全要求。在进行测量前，必须确保安全措施到位，选择合适的测量仪器，正确连接仪器，注意测量环境，保养和校准仪器，并关注人员的健康状况。只有严格遵循这些注意事项，才能确保泄漏电流测试的准确性和安全性。
泄漏电流
泄漏电流
泄漏电流（leakage current）：是指在没有故障施加电压的情况下，电气中带相互绝缘的金属零件之间，或带电零件与接地零件之间，通过其周围介质或绝缘表面所形成的电流称为泄漏电流。泄漏电流在介质中分二个途径，一是沿表面流过的称表面泄漏电流；二是沿介质内部流过的称体积泄漏电流。二者之和为介质的总泄漏电流。
泄漏电流实际上就是电气线路或设备在没有故障和施加电压的作用下，流经绝缘部分的电流。因此，它是衡量电器绝缘性好坏的重要标志之一，是产品安全性能的主要指标。将泄漏电流限制在一个很小值，这对提高产品安全性能具有重要作用。
泄漏电流由泄漏电流试验测定。泄漏电流试验可发现绝缘物的硬伤、脆裂等缺陷。发电机、交流电动机、变压器和电抗器、油断路器和空气断路器、电力电缆、避雷器等高压设备投入运行前应按规定做泄漏电流试验。绝缘手套、绝缘靴、绝缘垫等电工安全用具亦应按规定，定期做泄漏电流试验。 Ⅰ
▌接触漏电流
接触漏电流是指在正常或单一故障条件下，当人体接触到不同配电系统的I类或II类设备时，可能流过人体的电流。
接触漏电流产生的路径有两种：
a、电网电源——绝缘隔离系统——人体——地，该电流的大小由绝缘隔离系统决定；
b、设备的某一部分流经人体流入到设备的另一部分，该电流的大小由设备的限流电路所决定。
接触漏电流直接流经人体，是人触电危险的主要因素，其值过大将对人体造成点击伤害。对于频率为50Hz到60Hz的电流安全值是交流峰值不超过0.7mA，直流值不超过2mA。对1KHz以上的频率，则以最大交流峰值0.7mA乘以KHz为单位的频率值，但不应超过70mA，并且保证在任何基本绝缘一旦失效击穿或某一元器件失效时，接触漏电流也不会超过上限值。
▌对地漏电流
对地漏电流是指在正常条件下由网电源部分穿过或快过绝缘流入I类设备保护接地导线的电流，即经由电源线上的接地线流回大地。在接地线良好的情况下，该电流不会对人造成点击伤害。对地漏电流与接触漏电流无关，其量值和测量方法也不同，对地漏电流的测量通常是在设备接地系统有缺陷的情况下，从设备泄露到地的电流，因此I类设备要保证接地连续性良好，接地电阻小于规定值0.1Ω，为故障电流提供低阻返回路径，从而保证可触及件不带电，人碰触才是安全。
电热膜地暖与水暖的比较
精选
可编辑 电热膜地暖与水暖的比较
发布时间：2011.09.16 浏览次数： 183
电热膜地暖与水暖的比较
一、水暖存在漏水隐患及水垢问题
水暖又分暖气片与地下盘管式。不论是暖气片式还是地下盘管式，只要和水有了联系，就免不了要漏水。暖气片漏水了还能找到，看到。而地下盘管式暖万一漏水了，不论是地砖还是地板，统统全部得敲掉重来，不仅损失严重，而且很麻烦。
对于水垢这个问题，是不可避免的、地暖就是靠吸收水温达到蓄热的。形成的水垢附着在管内壁上，影响散热效果，供暖系统中生物粘泥，杂质污物的介入也会增加水流阻力造成地暖管的淤塞，使效果欠佳。
而电热膜是以最清洁的电力为能源，不存在以上水的隐患问题。在电力安全方面，电热膜也是通过多项国际认证的。碳纤维远红外电热膜地暖系统是以碳纤维远红外电热膜为发热体，采用智能温控系统对室内温度、地表温度进行调控的智能供暖系统。本身也是拥有极高的绝缘性 经通电测试，泄漏电流不足3％MA。 安装好的电热膜，通电后放入金鱼缸中，金鱼还能安然的游着。可见正常使用情况下是不会有漏电隐患的。为了安全起见，在家庭采暖的电路系统中，我们会从配电箱到各个房间要求作单独的回路，并且单独设置漏电保护器。杜绝一切可能发生的隐患。
二、从电热膜采暖的效果与使用的舒适性比较
散热片式的加热方式与空调相似。都是以热交换的方式把空气加热，然后由于空气的自重因素，热空气往上跑，冷空气往下跑、从而形成空气对流，逐渐的加热整个空间里的空气。最终整个屋子温度升高了，但还是“足冷偷热”的感觉，不合人体的医学生理要求，会出现头晕、空气浑浊等不适。同时因为室内空气的密闭，不流通，会出现呼吸不畅的感觉，会让人记忆力下降，工作效率降低。
水地暖和电热膜地暖都是舒适性很高的一种供暖方式，没有室内扬尘，满足了人体的生理需要。水地暖是加热表层地板。让足底感到温暖，还通过远红外辐射，加热室内实体，减少人体的冷辐射，自下而上形成温度梯度递减，符合中医的“温足而顶凉”的养生理念。同时由于负离子的净化功能，室内空气格外清新。
漏电流标准国家标准
漏电流标准国家标准
漏电流是指电气设备或电气线路发生绝缘破损或绝缘不良时，电流从电气设备或电气线路的金属外壳或接地导体泄漏到接地或其他金属部分的现象。漏电流的存在可能会导致电气设备损坏、电气火灾甚至人身伤害，因此，漏电流的标准化管理对于保障电气安全至关重要。
我国对于漏电流的国家标准主要包括《低压配电装置和控制设备》GB 7251.1-2013、《家用和类似用途电器的安全 第2部分，特殊要求 第61部分，家用和类似用途电器的特殊要求，电动工具》GB 4706.61-2008等。这些标准对漏电流的限制值、检测方法、安全要求等方面进行了详细规定，为电气设备的设计、生产、使用提供了依据。
在国家标准中，对于漏电流的限制值一般是以毫安（mA）为单位进行规定。以低压配电装置为例，其漏电流的限制值为30mA。而对于家用电器的漏电流限制值则根据具体的电器类型和用途进行了详细的划分。这些限制值的设定是基于对电气安全的考虑，旨在保障用户在使用电气设备时不会受到漏电流的危害。
除了限制值外，国家标准还对漏电流的检测方法进行了规定。一般来说，漏电流的检测是通过专用的测试仪器进行的，这些测试仪器能够准确地测量出电气设备或电气线路中的漏电流值，并判断是否符合国家标准的要求。通过定期对电气设备进行漏电流检测，可以及时发现潜在的安全隐患，保障电气设备的正常使用。
此外，国家标准还对漏电流的安全要求进行了详细的规定。比如，在低压配电装置中，对于漏电保护器的选用和安装位置进行了具体的要求，以确保在发生漏电流时能够及时切断电源，避免造成严重的后果。对于家用电器，国家标准也对漏电保护器的使用提出了明确的要求，以保障用户在使用电器时的安全。
综上所述，漏电流标准国家标准的制定和执行对于保障电气安全具有重要意义。通过严格执行国家标准的漏电流限制值、检测方法和安全要求，可以有效地预防漏电流所带来的安全隐患，保障用户和电气设备的安全。希望各相关单位和个人能够充分重视漏电流标准国家标准的执行，共同维护电气安全，促进社会的可持续发展。
耐压试验泄漏电流标准
耐压试验泄漏电流标准
摘要：
一、耐压试验泄漏电流的概念与重要性
二、耐压试验泄漏电流的标准规定
三、耐压试验泄漏电流的测量方法与注意事项
四、总结与建议
正文：
一、耐压试验泄漏电流的概念与重要性
耐压试验泄漏电流是指在耐压试验过程中，被测试设备在一定时间内流过的泄漏电流。耐压试验是一种常见的电气安全测试方法，用于检测电气设备的绝缘强度和泄漏电流是否达到标准要求，以确保设备在正常使用条件下不会发生绝缘击穿或泄漏电流过大等安全问题。
泄漏电流是指在设备绝缘系统内，由于各种原因（如绝缘老化、污染、机械损伤等）导致的电流泄漏现象。泄漏电流过大可能会导致设备绝缘击穿，进而引发火灾、触电等安全事故。因此，对电气设备的泄漏电流进行检测和控制，是确保设备安全运行的重要措施之一。
二、耐压试验泄漏电流的标准规定
我国对于耐压试验泄漏电流的标准规定主要参考了国际标准 IEC 60270-1999《电气设备耐压试验 第 1 部分：一般规定》和 GB 50150-2006《电气装置安装工程电气设备交接试验标准》等相关标准。
根据这些标准规定，耐压试验泄漏电流应满足以下要求： 1.泄漏电流应小于或等于设备制造商规定的最大允许泄漏电流值。
2.泄漏电流随电压的变化应呈线性关系。
3.在试验过程中，泄漏电流不应突然增大或减小。
三、耐压试验泄漏电流的测量方法与注意事项
1.测量方法
耐压试验泄漏电流的测量方法主要有以下两种：
（1）直流泄漏电流测量法：在设备施加一定的直流电压，通过测量泄漏电流来判断设备的绝缘性能。
（2）交流泄漏电流测量法：在设备施加一定的交流电压，通过测量泄漏电流来判断设备的绝缘性能。
2.注意事项
在进行耐压试验泄漏电流测量时，应注意以下几点：
（1）试验前应确保设备充分放电，避免误触触电。
（2）试验过程中应按照标准规定的电压和时间进行试验，确保试验结果准确。
（3）测量泄漏电流时，应使用精确度较高的泄漏电流表，并注意校准仪表。
电气设备泄漏电流测试方法及注意事项
测量泄漏电流旳原理和测量绝缘电阻旳原理本质上是完全相像旳，并且能检出缺陷旳
性质也大体相像。但由于泄漏电流测量中所用旳电源一般均由高压试验变压器或串联谐振耐
压装置供给，并用微安表直接读取泄漏电流。它与绝缘电阻测量相比有特点：
(1)试验电压高，并且可随便调整，简洁使绝缘自身旳弱点暴露出来。由于绝缘中旳某些缺
陷或弱点，只有在较高旳电场强度下才能暴露出来。
(2)泄漏电流可由微安表随时监视，灵敏度高，测量反复性也较好。
(3)依据泄漏电流测量值可以换算出绝缘电阻值，而用兆欧表测出旳绝缘电阻值则不行换算
出泄漏电流值。
(4)可以用 i=f(u)或 i=f(t)旳关系曲线并测量吸取比来推断绝缘缺陷。泄漏电流与加压时间旳
关系曲线如图 1-1 所示。在直流电压作用下，当绝缘受潮或有缺陷时，电流随加压时间下
降得比较慢，最终到达旳稳态值也较大，即绝缘电阻较小。
1. 测量原理
对于良好旳绝缘，其泄漏电流与外加电压旳关系曲线应为始终线。但事实上旳泄漏电流与外
加电压旳关系曲线仅在肯定旳电压范畴内才是近似直线，如图1-2 中旳 OA 段。假设超过范畴后，离子活动加剧，此时电流旳增长要比电压增长快得多，如AB 段，到B 点后，假设
电压连续再增长，则电流将急剧增长，产生更多旳损耗，以致绝缘被破坏，发生击穿。在避
免性试验中，测量泄漏电流时所加旳电压大都在A 点如下。
将直流电压加到绝缘上时，其泄漏电流是不衰减旳，在加压到肯定期间后，微安表旳读数就
等于泄漏电流值。绝缘良好时，泄漏电流和电压旳关系几乎呈始终线，且上升较小；绝缘受
潮时，泄漏电流则上升较大；当绝缘有贯穿性缺陷时，泄漏电流将猛增，和电压旳关系就不
电气设备泄漏电流测试措施及留意事项 2. 影响测量成果旳重要因素
(1)高压连接导线
由于接往被测设备旳高压导线是暴露在空气中旳，当其外表场强高于约20kV/cm 时，沿导
线外表旳空气发生电离，对地有肯定旳泄漏电流，这一局部电流会流过微安表，因而影响测
泄漏电流测试原理
泄漏电流测试原理
泄漏电流测试是一种常用的电气安全性测试方法，用于检测电器或设备中是否存在漏电问题。该测试通过测量电气设备与地面之间的电流差异，来判定设备是否存在漏电现象。以下是泄漏电流测试的原理：
1. 测试仪器：通常使用数字万用表或专用的泄漏电流测试仪器进行测试。这些仪器可以测量非常小的电流值。
2. 模拟地面：在进行泄漏电流测试时，一般需要将电气设备接地，以模拟实际使用条件下的接地情况。
3. 测试方法：将测试仪器的一根探头接地，将另一根探头接触需要测试的电器或设备的金属外壳或其他可触及的部位。测试仪器将测量出设备外壳与地面之间的电流差异。
4. 电流标准：根据不同的应用场景和国家标准，对泄漏电流的允许值有具体的规定。例如，工业设备通常要求泄漏电流低于几毫安（mA），而家用电器则通常要求低于几十微安（μA）。
5. 判定标准：根据测量的泄漏电流值与相应的电流标准进行比较，可以判断出设备是否存在漏电问题。如果泄漏电流值超过了标准范围，可能意味着设备绝缘损坏或存在其他安全隐患。
需要注意的是，泄漏电流测试是非常敏感的，甚至可以检测出微弱的泄漏电流。因此，在进行测试时，应确保测试环境干燥，避免湿度影响测试结果。另外，还要注意安全操作，避免触电风险。
