浅谈水轮机主轴密封的几种形式
浅谈水轮机主轴密封的几种形式
水轮机主轴密封是水轮机的一项重要保护,它装在水导轴承的下面,以防止压力水从主轴和
顶盖(或支持盖)之间渗漏机坑内,淹没水导轴承,破坏水导轴承的工作,影响机组的运行。按
水轮机主轴密封的工作性质可以分为检修密封和工作密封。
检修密封：
检修密封是水轮机检修时候工作的一种密封,它是在停机或检修水轮机工作密封和水导
轴承时需要的一种轴承密封,它防止在尾水位较高时倒灌进入机坑内。检修密封按其结构型
式可以分为空气围带式、机械式和抬机式检修密封。但在实际中大多数运用空气围带检修密
封。它主要由固定环和橡胶空气围带组成,在工作时,向空气围带充入0.4～0.7Mpa的空气压
力,使空气围带橡皮膨胀,报紧主轴,防止水进入；当开机时,将空气围带里的压缩气体排除,
使其收缩,让空气围带与主轴之间保持1.5～2mm的间隙。该检修密封结构简单,操作容易,
密封效果好,大多数机组检修密封都用此种结构。
工作密封，工作密封按照密封结构型式可以分为：
一、平板密封。平板密封有单层平板密封和双层平板密封,单层平板密封主要是利用单
层橡胶板与固定在主轴上的不锈钢转环端面形成密封,靠水压力进行密封,其结构简单,但密
封效果没有双平板密封效果好,使用寿命也没有双平板密封长。双层平板密封效果好,但其结
构复杂,抬机时漏水,目前在中小型轴流机组中还应用。
二、径向密封。径向密封它是由若干块扇形碳精块在钢扇形块内靠弹簧紧压在主轴上,
形成一层层的密封,在密封圈内开有小排水孔,将漏出的水由此排出,它主要是在清洁水中密
封,在含泥沙水中其耐磨性较差。这种密封结构复杂,安装检修困难,弹簧性能不易保证,磨擦
后径向自调量小,所以现在已经基本淘汰被端面密封所代替。
三、盘根密封。盘根密封是由底封环、盘根、水封环、水封管和压盖等部件组成,它主
要是靠底封环和压盖压紧套在中间的盘根,起到密封作用。该密封在小型卧式机组中使用比
较普遍。
四、端面密封。端面密封有机械式和水压式两种。机械端面密封它是依靠弹簧将装有圆
形橡胶块的圆盘拖起,使圆形橡胶块和固定在主轴上的不锈刚圆环紧贴起到密封作用。橡胶
密封环固定在水轮机的顶盖(或支持盖)上,该种密封结构简单,好调整,但弹簧受力不均匀,
容易发生偏卡,磨损,密封性能不稳定。
五、迷宫环密封。迷宫环密封是近年来出现的一种新型密封。其工作原理是在在水轮机
转轮顶部设有泵板装置,由于泵板的吸出作用,主轴法兰始终处于大气之中,轴与轴封间不接
触并只有一层空气,该密封有极长的寿命。该主轴密封为不接触迷宫型,由紧靠着轴上的转动
套、密封箱和主轴密封排水管等部件组成。在水轮机正常运行情况下,整个负荷范围内密封
盒上无水压。转轮上的泵板随转轮一起旋转防止水和固体进入主轴密封,同时泵板排水管防
止沙或固体物质积在水机顶盖下,并将透过上止漏环的少量漏水通过泵板排水管排至尾水。
在起动和关闭速度降低情况下,水压可能达到轴封,此时由于迷宫环状密封箱的扩散作用使
漏水压力大幅度下降,同时位于每个迷宫环之间的主轴密封排水管可有效地防止水漏在封密
箱上,并将渗漏水排至电站集水井。该种新型密封已逐步被推广,在多个电站中被应用,且运
行效果较好。
主轴密封径向密封
主轴密封径向密封主轴密封和径向密封是机械设备中常用的密封方式。
主轴密封是指对主轴进行密封，主要用于防止润滑油或冷却液泄漏。
径向密封则是对轴承进行密封，主要用于防止灰尘、颗粒物和液体进入轴承内部。
本文将对主轴密封和径向密封进行详细介绍。
主轴密封是保证机械设备正常运行的重要部件之一。
主轴密封的主要作用是防止润滑油或冷却液从主轴的轴承部分泄漏出来。
主轴密封通常由密封环和密封座组成，密封环紧贴在主轴上，与密封座形成密封空间。
当主轴旋转时，密封环与密封座之间的摩擦产生密封作用，防止液体泄漏。
同时，主轴密封还能防止灰尘、颗粒物等杂质进入主轴内部，保证主轴的正常运转。
径向密封是保护轴承的重要措施之一。
轴承作为机械设备中承受载荷和转动的部件，需要保持良好的润滑和密封状态。
径向密封通常由密封圈和密封座组成，密封圈紧贴在轴承上，与密封座形成密封空间。
径向密封的作用是防止灰尘、颗粒物和液体等进入轴承内部，保证轴承的正常运转。
同时，径向密封还能防止润滑油或润滑脂从轴承内部泄漏出来，保持轴承的良好润滑状态。
主轴密封和径向密封都需要具备良好的密封性能。
首先，密封环和密封座之间的接触面应具有一定的摩擦系数，以确保密封效果。
其次，密封材料应具备较好的耐磨性和耐腐蚀性，以保证密封件的使用寿命。
此外，密封件的安装和调整应严格按照设备要求进行，以确保密封效果达到最佳。
在实际应用中，主轴密封和径向密封的选择应根据具体的工作条件和设备要求进行。
例如，对于高速旋转的主轴，需要选择密封性能较好的主轴密封，以保证润滑油或冷却液不会泄漏。
对于工作环境较为恶劣的设备，应选择具有较高密封性能和耐腐蚀性的径向密封，以防止灰尘、颗粒物和液体侵入轴承内部。
主轴密封和径向密封在机械设备中起着重要的作用。
主轴密封主要用于防止润滑油或冷却液泄漏，而径向密封主要用于保护轴承。
密封性能的好坏直接影响到设备的正常运行和使用寿命。
因此，在选择和使用主轴密封和径向密封时，应根据具体要求和工作条件进行合理选择，并注意密封件的安装和调整。
水轮机结构绍
成过流通道 安装导叶下轴 承
止漏环
止
漏 环 分 上 、 下 止 漏 环
基础环 （支持环）
作用 在机组安装时放座环
，成为座环的基础。 在水轮机安装及检修 时，用来放置转轮 。
尾水管
尾水管位于转轮的下
方是主要的通流部件 ，作用是引导进出转 轮的水流。 水泵水轮机作水轮机 运行时要求尾水管的 断面为缓慢扩散型
埋设管路
埋设管路主要包括 机组排水管路
机组测压管路
压水系统管路
回水排气管路
机组冷却润滑系统管路
水轮机保护装置
水轮机保护装置是当机组在启停和运 行过程中发生危及设备和人身安全的故 障时，自动采取保护或联锁措施，防止 事故产生和避免事故扩大，从而保证人 和设备的安全不受损害或将损害降到最 低限度。
主轴密封、大轴
转轮外观
主轴密封 上部止漏环 转轮上冠 叶片 转轮下环 下部止漏环
转动部分
转动部分是机组的核心组成部分，是水
能转换成机械能/电能的关键。
转动部分及其相关部件主要包括：转轮
、主轴、主轴密封等。
转轮
转轮是实现水能转换的主
要部件，它将大部分水能 转换成转轮的旋转机械能 ，并通过水轮机主轴传递 给发电机。
混流式 A575c 模型转轮 LJ 立式金属蜗壳 188 转轮直径
HL
水轮机主要部件
引水部件
密封装置 水导轴承 保护装置 埋设部件管路
导水部件
工作部件
泄水部件
水轮机结构示意
水轮机结构
将水轮机分成三 大部分：转动部分、 固定部分、埋入部 分
转动部分：转轮、
当机组出力

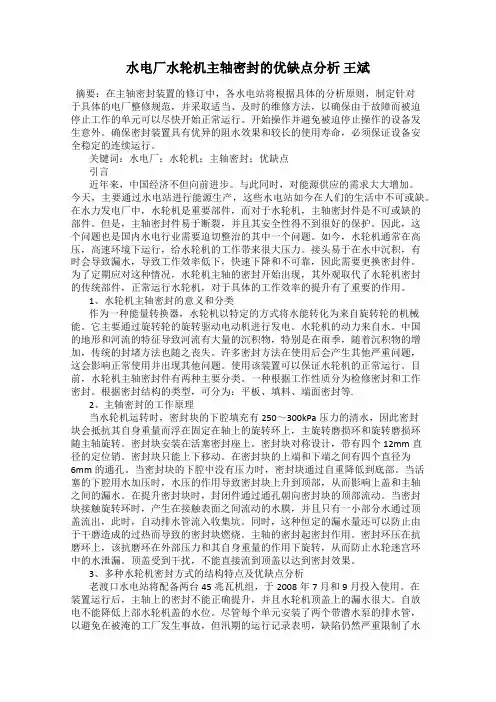

水电厂水轮机主轴密封的优缺点分析 王斌
水电厂水轮机主轴密封的优缺点分析王斌摘要：在主轴密封装置的修订中，各水电站将根据具体的分析原则，制定针对于具体的电厂整修规范，并采取适当、及时的维修方法，以确保由于故障而被迫停止工作的单元可以尽快开始正常运行。
开始操作并避免被迫停止操作的设备发生意外。
确保密封装置具有优异的阻水效果和较长的使用寿命，必须保证设备安全稳定的连续运行。
关键词：水电厂；水轮机；主轴密封；优缺点引言近年来，中国经济不但向前进步。
与此同时，对能源供应的需求大大增加。
今天，主要通过水电站进行能源生产，这些水电站如今在人们的生活中不可或缺。
在水力发电厂中，水轮机是重要部件，而对于水轮机，主轴密封件是不可或缺的部件。
但是，主轴密封件易于断裂，并且其安全性得不到很好的保护。
因此，这个问题也是国内水电行业需要迫切整治的其中一个问题。
如今，水轮机通常在高压，高速环境下运行，给水轮机的工作带来很大压力。
接头易于在水中沉积，有时会导致漏水，导致工作效率低下，快速下降和不可靠，因此需要更换密封件。
为了定期应对这种情况，水轮机主轴的密封开始出现，其外观取代了水轮机密封的传统部件，正常运行水轮机，对于具体的工作效率的提升有了重要的作用。
1、水轮机主轴密封的意义和分类作为一种能量转换器，水轮机以特定的方式将水能转化为来自旋转轮的机械能。
它主要通过旋转轮的旋转驱动电动机进行发电。
水轮机的动力来自水。
中国的地形和河流的特征导致河流有大量的沉积物，特别是在雨季，随着沉积物的增加，传统的封堵方法也随之丧失。
许多密封方法在使用后会产生其他严重问题，这会影响正常使用并出现其他问题。
使用该装置可以保证水轮机的正常运行。
目前，水轮机主轴密封件有两种主要分类。
一种根据工作性质分为检修密封和工作密封。
根据密封结构的类型，可分为：平板、填料、端面密封等.2、主轴密封的工作原理当水轮机运转时，密封块的下腔填充有250～300kPa压力的清水，因此密封块会抵抗其自身重量而浮在固定在轴上的旋转环上，主旋转磨损环和旋转磨损环随主轴旋转。
水电站水轮机主轴密封改进的实例分析
首先将尼龙块改为 A 型耐磨橡胶活塞环。A 型 耐磨橡胶活塞环结构是在底部中间开有 ! 个! 8 ** 对称的通孔，用于润滑水通道。A 型橡胶活塞环在 有足够的冷却与水润滑的情况下，具有良好的耐磨 性，克服了尼龙块因磨损形成不规则沟痕而降低密 ・ 0/ ・
某水电站装有 $ 台 #/ 67机组，于 #&’& 年 #" 月和 #&8" 年 $ 月 相 继 投 产 发 电。水 轮 机 型 号 为 额定转速为 9:!##—:;—!!/，额定功率为 #/ 67， . 设计流量为 .83/ * = ?。 !#$3. < = *,>， # 号机组水轮机 采用水导橡胶轴承，主轴工作密封为橡胶填料密封 结构，!、.、$ 号机组水轮机采用筒式稀油润滑轴 承，主轴工作密封为端面密封结构。该厂在投产初 期（#&8! 年及 #&8. 年）发生过水封严重磨损而被 迫停机临时抢修的情况，因此每次更换主轴工作密 封不但需要分解水导轴承、更换时间长、工作量 大，而且会造成非计划停机而大量弃水。针对这种 情况，电站技术人员不断改进了水轮机主轴密封结 构和工艺，保证了水轮机主轴密封运行稳定。
运行与维护 封性能的缺点。! 型橡胶活塞环高度为"" ##， 允许 能够满足 & 个大修周期使用寿命。 磨损量为$% ##， ! 型橡胶活塞环下部充水槽截面形状是燕尾形，可 在工作水压的作用下自行张开紧贴在密封槽两侧， 而且运行中上下浮动也很灵活，提高了密封的可靠 性。! 型橡胶活塞环的冷却水压力沿密封槽周围分 布均匀，克服了由于弹簧失效的影响，即使在冷却 水不充分或短时断水时也能正常工作，顶盖水压从 图 &“’”处也能挤入 ! 型橡胶活塞环内侧到达 ! 型槽底部作冷却水。同时，将密封座改造为 ! 型 槽（材料 ($)* 钢） ， ! 型橡胶活塞环装在 ! 型槽 内，密封座底部开有对称孔，并通以一定压力的清 洁水。 在投入运行前应检查 ! 型橡胶活塞环的上浮 性能，确定将密封 ! 型橡胶活塞环放入 ! 型槽密 封座中，然后在底部通以压力为 &+) ,-. 的清洁水 使 ! 型橡胶活塞环上浮。之后检查 ! 型橡胶活塞 环密封性，将抗磨环放在 ! 型橡胶活塞环上，观 察其上浮压力是否满足要求，试验时接入压力为 &+) ,-.清洁水，保证其密封性良好。
几种新的主轴密封形式
几种新的主轴密封形式王 钢大连机床集团自动化装备所,辽宁大连 116033图1 V 型密封圈的工作原理 随着机床行业的快速发展,越来越多的组合机床及加工中心努力使主轴高速化,而且为提高自动化及刀具的耐用度,大都采用外部大流量冷却。
这样就对主轴密封结构提出了新的要求。
密封装置的主要目的是防止外部水分、切屑、尘埃等物质侵入轴承,并保证轴承内部润滑剂不发生泄露,同时还要考虑安装维修的快捷与方便。
在轴承样本中,对轴承的密封都做了介绍,本文不再赘述。
在这里只介绍三种新的主轴密封形式。
1 V 形密封圈密封V 形密封圈是一种轴向作用的弹性橡胶圈,用作转轴无压密封。
它由本体、密封唇、颈部三部分组成。
工作原理:V 型密封圈借助弹性可靠地抱紧在相配零件上;锥形密封唇在轴向与垂直于轴线零件的表面相接触,可补偿转轴的微量角度偏移;颈部在本体和密封唇之间起到形似弹簧连接的作用,它可使密封唇对接触表面产生轻微的压力,从而形成可靠的密封(见图1)。
特性:和一般的油封不同,V 形密封圈形成轴向密封作用。
密封唇有较好的弹性,可补偿相配件较大的公差和转轴所产生的角度偏差。
主要优点:1)对于工作条件相对较好的情况(如对润滑油及润滑脂的密封),可以降低与密封圈相配零件密封表面的质量或对轴硬度的要求;密封表面可以不必淬硬,减少加工工序。
2)安装简便。
不要求特殊的准备工作,不需要安装倒角,也不需其它结构措施。
安装时,V 形圈可拉长达20%,将之装到相配零件上。
3)由于密封表面不在轴上,对轴没有磨损,从而延长轴的寿命。
4)摩擦力小,摩擦损失小,寿命长。
密封唇很小的接触压力确保有很小的磨擦损失。
启动转矩要比径向油封的值小的多。
5)可适用于高速,密封接触点最高线速度可达40m/s 。
由于使用方便和工作可靠,以及所需的设计工作量小,使V 形密封圈的应用领域十分广泛,它可用于防尘,防污,防油脂,防溅油、水和其它介质。
在一些特殊场合,也可用作静止部件上的密封。
葛洲坝电站主轴密封水平和间隙调整
轮 与 顶 盖 之 间 渗 漏 到 顶 盖 内 ，造 成 水 淹 水 导 轴 承 ，影 响
水 轮 机 工 作 密 封 按 照 结 构 形 式 可 以 分 为 非 接 触 式 、
机 组 安 全 稳 定 工 作 同 时也 对 密 封块 起 到 润 滑 ，达 到 减 小 接 触 式 和 组 合 式 ，接 触 式 分 为 轴 向和 径 向 ，轴 向 密 封 又
是 在 机 组 停 机 或 检 修 时 ，对 密 封 充 压 缩 空 气 ，充 气 气 压
１ 主轴密封的形式及工作原理
一 般 在 ０．４～０．８Ｍ Ｐａ，堵 住 转 动 部 件 与 固 定 部 件 之 间 的 间 隙 ，防止 尾 水 由于 其 水 位 较 高 发 生 倒 灌 所 设 的 密 封 。
主机 及其辅 助设 备
葛洲坝 电站主轴密封水平 和 问隙调整
叶文波 ，万乾钰 ，黄 奎 ，成传诗 ，杨豆思 ，王永业 （中国长 江 电力股 份有 限公 司，湖北省 宜 昌市 ４４３００２）
摘 要 ：本文介绍了葛洲坝电站轴流转 桨式水轮发电机组主轴密封的两种不同形式，自补偿性轴向端面工作密封 的具体 结构 、工作原 理以及调整过程。工作 密封调 整的主要 工作 是抗磨板水平调 整以及 密封块 与抗磨板 间隙调整。 由于抗磨板 的水平直接影响 到主轴 密封 的寿命和封 水性能 ，安 装不 当会造成 密封 漏水甚 至烧结 ，因此在安装过程 中， 其水平 的调整就显得 尤为重要。本 文总结 了两种抗磨 板 水平 调整方 法的优缺 点 ，提 出 了第三种能 够结合前 两者优
点 的调 整 方 法 ，对 这 种 主 轴 密 封 的 两 大 主 要 部 件 — — 抗 磨 板 和 密封 块 的安 装 、 水 平 测 量 和 调 整工 艺 进行 了分 析 和 探 讨 ，初 步 分 析 了抗 磨 板 水 平 波 浪度 产 生 的 原 因 。 为 提 高工 作 密封 的安 装 效 率 ， 改进 调 整 工 艺提 供 了一 定 的技 术 参 考 。
水轮机知识
【映电总厂发电部】 映电总厂发电部】
水轮机知识
水轮机基础知识
底环
【映电总厂发电部】 映电总厂发电部】
作用： 与顶盖一起形 成过流通道 安装导叶下轴 承
水轮机知识
水轮机基础知识
【映电总厂发电部】 映电总厂发电部】
基础环 （支持环） 作用 在机组安装时放座环， 成为座环的基础。 在水轮机安装及检修 时，用来放置转轮 。
水轮机知识映电总厂发电部映电总厂发电部水轮机型号hla542lj215设计流量21m3s设计水头29000m额定出力4180mw设计最大水头318m最大出力4560mw设计最小水头260m轴向推力220t额定转速500rmin吸出高度35m飞逸转速820rmin导水叶关闭时65s转速上升率40机组甩负荷时水压升380m水柱旋转方向俯视顺时针最高效率916水轮机知识映电总厂发电部映电总厂发电部下油盆油位120180上油盆油位70120运行油位静止油位油位的基准油循环运行油位的变毕托管油循环斜油沟油循环水轮机知识映电总厂发电部映电总厂发电部温度限额最低油温报警油温50报警瓦温60事故瓦温两点70越复限死区测温头位置变化老化对运行的影响水轮机知识映电总厂发电部映电总厂发电部冷却水压限额水压范围015020mpa反冲在冷却水运行中的重要性n水轮机知识映电总厂发电部映电总厂发电部摆度及振动限额振摆限额015mm通过机组声音轴承温度判断水力振动机械振动电磁振动水轮机知识映电总厂发电部映电总厂发电部上下止漏环压力的监视及其意义蜗壳压力监视的意义
水轮机知识
一.简介 简介
【映电总厂发电部】 映电总厂发电部】
B、冲击式：高压水流通过喷嘴变为具有动能的自由射 冲击式： 冲击式 流冲击转轮叶片，并形成旋转力矩使转轮转动。 3、理论推导： 、理论推导： ★功率N=9.81QH；损失：容积（流量损失）、水力 功率 （水头损失）、机械损失（摩擦损失）；对应相应的效 率。 4、水轮机的能量转换 （水能转换为旋转的机械能）是靠转轮进出口的速度差 或环量差（2πvr）来实现的。
多泥沙水轮机主轴密封的改进
较稳定 。但是 ， 当汛 期来 临 ， 渠道 的水 面 漂 浮大 量 的 城
市生活 垃圾 ， 如泡沫 、 料 袋 以及 山上 冲刷 下 来 的 树枝 塑 烂叶 ， 渠道来水 浑浊 ， 含沙 量远 远 大 于 ０ ４ ｋ ／ 引水 ． １ｇ ｍ ， 系统沉 沙池 设 计 偏 小 ， 能 使 泥 沙 很 好 地 在 沉 沙 池 沉 未 淀， 造成 水轮 机 主 轴 密 封 在 短 时 间 内 因磨 损 严 重 而 漏 水， 被迫停 机检 修 。为 此 ， 和庆 电站在 ２ ０ ０ ７年初 组 织技 术力 量对 １号水轮 机主 轴密封 进行 了改进 。
摘
５ １２ ） ７ ７ １
要 ： 和 庆 电 站 ｌ 水轮 机 主 轴 密封 的 改 造 为 例 ， 几种 水 轮 机 主 轴 密封 在 多泥 沙 水 电站 的 应 用 设 计 思 想 及 实现 方 法 以 号 对
进行 了阐述 。实际运行情况表 明 ， 该主轴 密封运行可靠 ， 能够满足机组安全稳定运行的 需要 ， 可供相 关技 术人 员参 考。
１ 旧密封 的结构 形式
１ ．压 力 进 水 管 ；．不 锈 钢 密 封 槽 ；． ２ ３ ｕ型 橡 胶 密 封块 ； ．转 环 ； ４
５ ．定 位 销 钉 ；．橡 胶 条 ：．定 位 销钉 ６ ７
和庆 电站 早期 采 用碳 精 密 封 。 曾在碳 精 密 封 与 梳
图 １ Ｕ 型 橡胶 端面 密 封 结构
１ 端 面 Ｕ 型 橡 胶 密 封 块 ３ 高 为 １０ ） ， ０ ｍｍ， 为 宽 ５ ｒｍ， 于高 为 １０ ｍ 的不锈 钢 密封 槽 ２内。在 密封 ２ ａ 置 ０ｍ
橡 胶块 底部 通人 ０ １ ．５ ａ的压力 清水 ， 密 封橡 ． ～０ １ＭＰ 将 胶 块顶 起 ， 与转 环 ４接 触 形 成 摩 擦 面 ， 到 止 漏 作 用 。 达
关于水轮发电机组主轴密封的技术改造
关于水轮发电机组主轴密封的技术改造摘要：本文以奎屯河一号水电站密封系统为研究对象，针对一号站机组的特点，主要研究了机组的主轴密封系统和水导密封系统的技术改造，并对两种密封进行了详细讲解阐述：详细介绍了技改的原因、技改的过程、技改的结果以及技改完成前后的各项对比并且分析了技改完成的产生的缺陷及今后继续技改的方向。
关键字：技术改造主轴密封水导密封检修维护一.简介：奎屯河位于天山北麓，发源于乌苏市境内的依连哈比尔尕山，流经乌苏、独山子、奎屯等地与四棵树河汇合。
目前奎屯河已建成并运行发电的水电站有：奎屯河三级水电站、奎屯河六级水电站、奎屯河七级水电站、奎屯河九级水电站、奎屯河十级水电站、奎屯河一号水电站、奎屯河二号水电站、奎屯河三号水电站等，目前规划在建的水电站有奎屯河一级水电站、奎屯河二级水电站。
因奎屯河属于季节性河流，其中七八九月为丰水期，其水量能保证各站满负荷运行，又因奎屯河河水含沙量大，各站沉砂池正常投入运行不能彻底排沙，水流带着巨大的势能冲击过流部件会造成机组各过流部件、密封系统磨损加速，日常可切换机组运行，检修问题机组，丰水期期间停机检修往往会造成巨大的发电量损失。
其中一号水电站隶属于新疆锦龙电力集团奎屯水电分公司，位于312国道乌苏大桥西侧。
共有三台卧式贯流式水轮发电机组（水导轴承位于压力管内部）机组额定水头12米、额定转速300r/min、额定功率1330KW、额定流量12.14m³/s。
本文以一号站为例，主要讲述了主轴密封和水导密封技改的原因、改造的原理过程以及改造的结果和今后技改的方向，并对两种密封进行了详细讲解阐述。
二．技改的原因针对一号站来说机组密封系统的密封性、完好性往往会成为这一年度丰水期发电量的关键因素，而丰水期的发电量基本决定了本年度的发电量，是决定能否能完成本年度发电任务的关键因素。
一号站密封系统主要有两方面：机组的主轴密封和水导密封两大块。
主轴密封的主要作用:机组运行时会产生少量漏水，这些漏水会沿着主轴与固定部件之间的间隙流出压力管，妨碍其他设备的正常运行，因此必须在主轴上设置止漏密封装置。
抽水蓄能电厂水泵水轮机机组主轴密封型式对比
Telecom Power Technology设计应用抽水蓄能电厂水泵水轮机机组主轴密封型式对比邢红超（安徽桐城抽水蓄能有限公司，安徽桐城抽水蓄能电厂水泵水轮机结构装置中，主轴密封形式常见的有轴向主轴密封和径向主轴密封两种，两者在实际应用中的特点各异。
对比分析各自的密封结构和工作原理，以加深认知，希望所提内容可为类似项目设备的水泵水轮机；主轴密封型式；运行原理Comparison of Main Shaft Seal Types of Pump Turbine Units in Pumped Storage PowerPlantXING HongchaoAnhui Tongcheng Pumped Storage Co.，Ltd.，TongchengIn the structure of pump turbine in pumped storage power plantshaft seal axial spindle seal and radial spindle seal，which have different characteristics in practical application.The sealing structure and working principle of each seal are compared and analyzed to deepen the cognition.It is hoped that图1 某机组自补偿式径向主轴密封结构自补偿式径向主轴密封组成主轴密封抗磨环共包含2块，配套6颗扭矩螺栓，以提高两者连接的稳定性。
抗磨环外表面采取的是抱轴固定和焊接的制作方式，材料选用的是马氏体不锈钢，具有足够的强度和耐磨性，相较 2020年9月25日第37卷第18期Telecom Power TechnologyＳｅｐ． ２５，２０２０，Ｖｏｌ． ３７ Ｎｏ． １８ 邢红超：抽水蓄能电厂水泵水轮机机组 主轴密封型式对比于炭精密封环和树脂密封环两者其硬度有所提高。
