【CN209826609U】加液双泵、液体投放系统、洗衣机和洗碗机【专利】

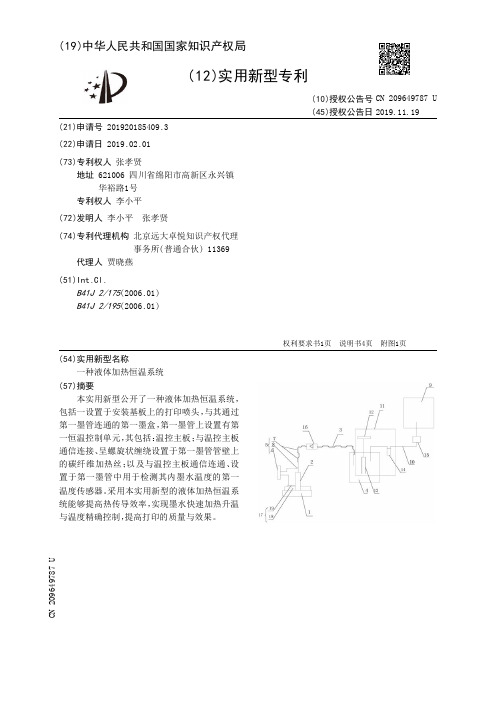

【CN209649787U】一种液体加热恒温系统【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920185409.3(22)申请日 2019.02.01(73)专利权人 张孝贤地址 621006 四川省绵阳市高新区永兴镇华裕路1号专利权人 李小平(72)发明人 李小平 张孝贤 (74)专利代理机构 北京远大卓悦知识产权代理事务所(普通合伙) 11369代理人 贾晓燕(51)Int.Cl.B41J 2/175(2006.01)B41J 2/195(2006.01)(54)实用新型名称一种液体加热恒温系统(57)摘要本实用新型公开了一种液体加热恒温系统，包括一设置于安装基板上的打印喷头，与其通过第一墨管连通的第一墨盒，第一墨管上设置有第一恒温控制单元，其包括：温控主板；与温控主板通信连接、呈螺旋状缠绕设置于第一墨管管壁上的碳纤维加热丝；以及与温控主板通信连通、设置于第一墨管中用于检测其内墨水温度的第一温度传感器。
采用本实用新型的液体加热恒温系统能够提高热传导效率，实现墨水快速加热升温与温度精确控制，提高打印的质量与效果。
权利要求书1页 说明书4页 附图1页CN 209649787 U 2019.11.19C N 209649787U权 利 要 求 书1/1页CN 209649787 U1.一种液体加热恒温系统，包括：一设置于安装基板上的打印喷头，与其通过第一墨管连通的第一墨盒，其特征在于，所述第一墨管上设置有第一恒温控制单元，其包括：温控主板；与所述温控主板通信连接、呈螺旋状缠绕设置于所述第一墨管管壁上的碳纤维加热丝；以及与所述温控主板通信连通、设置于所述第一墨管中用于检测其内墨水温度的第一温度传感器。
2.如权利要求1所述的一种液体加热恒温系统，其特征在于，还包括：第二墨盒，其通过第二墨管进而与所述第一墨盒连通；其中，所述第一墨盒中还设置有一恒压控制单元。
3.如权利要求2所述的一种液体加热恒温系统，其特征在于，所述恒压控制单元包括：一压力控制主板；设置于所述第一墨盒内墨水最高液面以下、与所述压力控制主板通信连接的液位传感器；以及设置于所述第二墨管中、且与所述压力控制主板通信连接的供墨泵，以通过供墨泵电机的正反转、使第一墨盒中墨水具有恒定的正负压力。

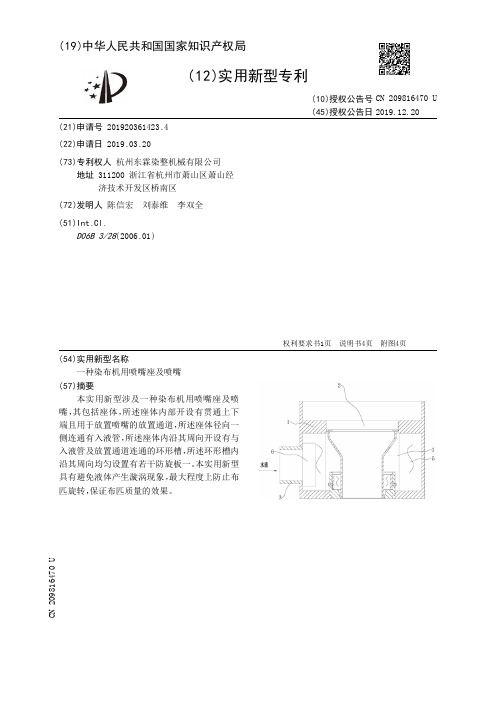

【CN209816470U】一种染布机用喷嘴座及喷嘴【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920361423.4(22)申请日 2019.03.20(73)专利权人 杭州东霖染整机械有限公司地址 311200 浙江省杭州市萧山区萧山经济技术开发区桥南区(72)发明人 陈信宏 刘泰维 李双全 (51)Int.Cl.D06B 3/28(2006.01)(54)实用新型名称一种染布机用喷嘴座及喷嘴(57)摘要本实用新型涉及一种染布机用喷嘴座及喷嘴，其包括座体，所述座体内部开设有贯通上下端且用于放置喷嘴的放置通道，所述座体径向一侧连通有入液管，所述座体内沿其周向开设有与入液管及放置通道连通的环形槽，所述环形槽内沿其周向均匀设置有若干防旋板一。
本实用新型具有避免液体产生漩涡现象，最大程度上防止布匹旋转，保证布匹质量的效果。
权利要求书1页 说明书4页 附图4页CN 209816470 U 2019.12.20C N 209816470U权 利 要 求 书1/1页CN 209816470 U1.一种染布机用喷嘴座，包括座体(1)，所述座体(1)内部开设有贯通上下端且用于放置喷嘴的放置通道(2)，所述座体(1)径向一侧连通有入液管(3)，其特征在于：所述座体(1)内沿其周向开设有与入液管(3)及放置通道(2)连通的环形槽(4)，所述环形槽(4)内沿其周向均匀设置有若干防旋板一(5)。
2.根据权利要求1所述的一种染布机用喷嘴座，其特征在于：其一所述防旋板一(5)处于入液管(3)的出口中心位置。
3.根据权利要求2所述的一种染布机用喷嘴座，其特征在于：与所述入液管(3)连通的防旋板一(5)朝入液管(3)一侧开设有凹槽(6)，所述凹槽(6)高度大于入液管(3)外径。
4.根据权利要求1所述的一种染布机用喷嘴座，其特征在于：所述防旋板一(5)设置有4-8块。
5.一种与权利要求1-4任意一项所述喷嘴座配合使用的喷嘴，其特征在于：包括筒节一(7)和筒节二(8)，所述筒节一(7)上端为入布口(11)、下端为出布口(12)，所述筒节二(8)连接于筒节一(7)的出布口(12)端，所述筒节一(7)位于出布口(12)端的外壁沿其周向均匀设置有若干防旋板二(9)，所述筒节二(8)套设于若干防旋板二(9)外且内壁与筒节一(7)外壁之间形成导流腔(10)。

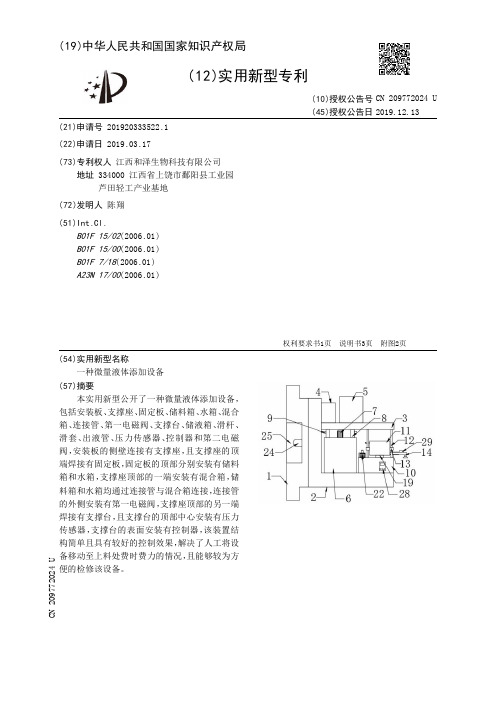

【CN209772024U】一种微量液体添加设备【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920333522.1(22)申请日 2019.03.17(73)专利权人 江西和泽生物科技有限公司地址 334000 江西省上饶市鄱阳县工业园芦田轻工产业基地(72)发明人 陈翔 (51)Int.Cl.B01F 15/02(2006.01)B01F 15/00(2006.01)B01F 7/18(2006.01)A23N 17/00(2006.01)(54)实用新型名称一种微量液体添加设备(57)摘要本实用新型公开了一种微量液体添加设备，包括安装板、支撑座、固定板、储料箱、水箱、混合箱、连接管、第一电磁阀、支撑台、储液箱、滑杆、滑套、出液管、压力传感器、控制器和第二电磁阀，安装板的侧壁连接有支撑座，且支撑座的顶端焊接有固定板，固定板的顶部分别安装有储料箱和水箱，支撑座顶部的一端安装有混合箱，储料箱和水箱均通过连接管与混合箱连接，连接管的外侧安装有第一电磁阀，支撑座顶部的另一端焊接有支撑台，且支撑台的顶部中心安装有压力传感器，支撑台的表面安装有控制器，该装置结构简单且具有较好的控制效果，解决了人工将设备移动至上料处费时费力的情况，且能够较为方便的检修该设备。
权利要求书1页 说明书3页 附图2页CN 209772024 U 2019.12.13C N 209772024U权 利 要 求 书1/1页CN 209772024 U1.一种微量液体添加设备，包括安装板（1）、支撑座（2）、固定板（3）、储料箱（4）、水箱（5）、混合箱（6）、连接管（8）、第一电磁阀（9）、支撑台（10）、储液箱（11）、滑杆（12）、滑套（13）、出液管（14）、压力传感器（19）、控制器（28）和第二电磁阀（29），其特征在于：所述安装板（1）的侧壁连接有支撑座（2），且支撑座（2）的顶端焊接有固定板（3），所述固定板（3）的顶部分别安装有储料箱（4）和水箱（5），所述支撑座（2）顶部的一端安装有混合箱（6），所述储料箱（4）和水箱（5）均通过连接管（8）与混合箱（6）连接，所述连接管（8）的外侧安装有第一电磁阀（9），所述支撑座（2）顶部的另一端焊接有支撑台（10），且支撑台（10）的顶部中心安装有压力传感器（19）；所述支撑台（10）的表面安装有控制器（28），所述支撑台（10）顶部的两端均固定连接有滑杆（12），且滑杆（12）的顶部固定连接在固定板（3）的底部，所述滑杆（12）的外侧均滑动连接有滑套（13），且两滑套（13）之间固定连接有储液箱（11），且储液箱（11）的底部与压力传感器（19）接触，所述支撑台（10）的顶部安装有水泵（22），且水泵（22）的进水端通过导水管与混合箱（6）的底端连接，所述水泵（22）的出水端通过导水端与储液箱（11）的顶端连接，所述储液箱（11）的底端连接有出液管（14），且出液管（14）的外侧连接有第二电磁阀（29），所述控制器（28）电性连接电机（7）、第一电磁阀（9）、第二电磁阀（29）、水泵（22）和压力传感器（19）。

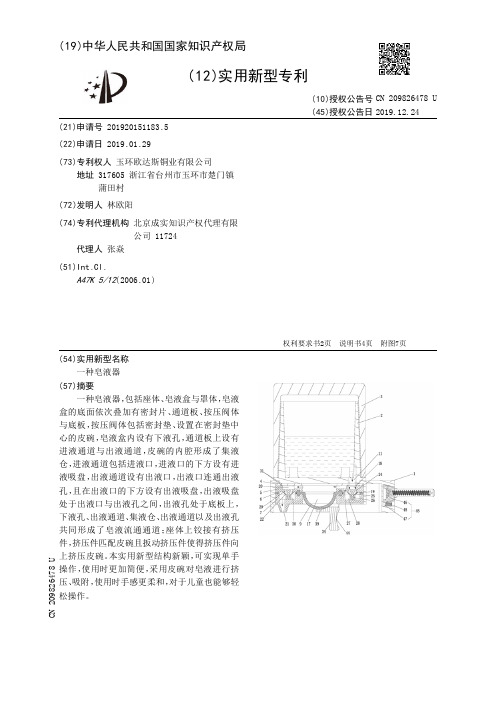

【CN209826478U】一种皂液器【专利】
(51)Int .Cl . A47K 5/12(2006 .01)
(10)授权公告号 CN 209826478 U (45)授权公告日 2019.12.24
( 54 )实用新型名称 一种皂液器
( 57 )摘要 一种皂液器，包括座体、皂液盒与罩体，皂液
盒的底面依次叠加有密封片、通道板、按压阀体 与底板 ，按压阀 体包括密封垫 、设置在密封垫中 心的 皮碗 ，皂液盒内设有下液孔 ，通道板上设有 进液通道与出液通道 ，皮碗的内腔形成了集液 仓，进液通道包括进液口 ，进液口的下方设有进 液吸盘，出液通道设有出液口 ，出液口连通出液 孔 ，且在出液口的 下方设有出液吸 盘 ，出液吸 盘 处于出液口与出液孔之间 ，出液孔处于底板上， 下液孔、出液通道、集液仓、出液通道以及出液孔 共同形成了皂液流通通道 ；座体上铰接有挤压 件，挤压件匹配皮碗且扳动挤压件使得挤压件向 上挤压皮碗。本实 用新型结构新颖 ，可实现单手 操作 ，使 用时更 加简便 ，采 用皮碗对皂液进行挤 压、吸附 ，使用时手感更柔和，对于儿童也能够轻 松操作。
4 .根据权利要求1所述的一种皂液器，其特征在于：所述通道板的上表面、下表面分别 设有密封筋条，所述密封筋条为一环形，且密封筋条分别挤压在密封片与密封垫上。
5 .根据权利要求1所述的一种皂液器，其特征在于：所述密封垫的上表面、下表面匹配 皮碗的外圈分别设有上环形嵌块、下环形嵌块，所述上环形嵌块、下环形嵌块分别嵌设在通 道板、底板的嵌槽内。
权利要求书2页 说明书4页 附图7页
CN 209826478 U
CN 209826478 U
权 利 要 求 书
1/2 页
1 .一种皂液器，包括座体、皂液盒与罩体，所述罩体罩在皂液盒上，其特征在于：所述皂 液盒的底面依次叠加有密封片、通道板、按压阀体与底板，所述按压阀体包括密封垫、设置 在密封垫中心的皮碗，所述皂液盒内设有下液孔，所述密封片、通道板以及底板的中心分别 设有第一通孔、第二通孔与第三通孔，所述皮碗的碗口正对第二通孔的下部，且密封垫贴合 在通道板的 下表面 ，皮碗的 外部穿过第三通孔延 伸至底板的 下方 ，所述通道板上设有进液 通道与出液通道，第二通孔处于进液通道与出液通道之间，皮碗的内腔形成了集液仓，所述 进液通道包括进液口 ，所述进液口的下方设有进液吸盘 ，所述出液通道设有出液口 ，所述出 液口连通出液孔，且在出液口的下方设有出液吸盘，出液吸盘处于出液口与出液孔之间，所 述出液孔处于底板上 ，所述下液孔 、出液通道、集液仓、出液通道以 及出液孔共同 形成了皂 液流通通道；所述座体上铰接有挤压件，所述挤压件匹配皮碗且扳动挤压件使得挤压件向 上挤压皮碗。

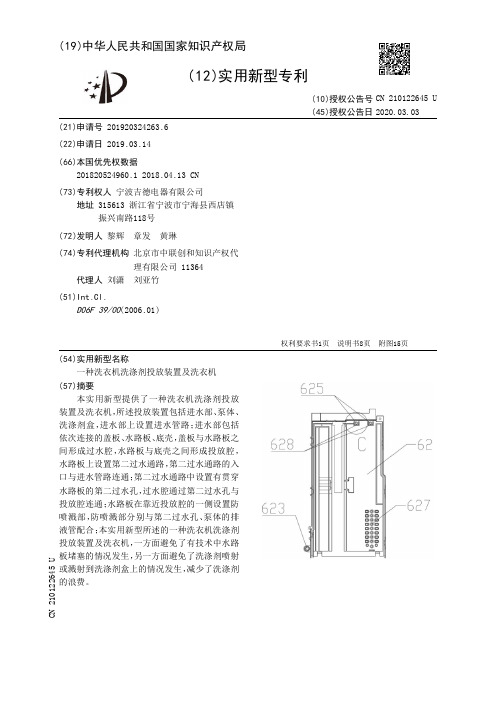

【CN210122645U】一种洗衣机洗涤剂投放装置及洗衣机【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920324263.6(22)申请日 2019.03.14(66)本国优先权数据201820524960.1 2018.04.13 CN(73)专利权人 宁波吉德电器有限公司地址 315613 浙江省宁波市宁海县西店镇振兴南路118号(72)发明人 黎辉 章发 黄琳 (74)专利代理机构 北京市中联创和知识产权代理有限公司 11364代理人 刘潇 刘亚竹(51)Int.Cl.D06F 39/00(2006.01)(54)实用新型名称一种洗衣机洗涤剂投放装置及洗衣机(57)摘要本实用新型提供了一种洗衣机洗涤剂投放装置及洗衣机，所述投放装置包括进水部、泵体、洗涤剂盒，进水部上设置进水管路；进水部包括依次连接的盖板、水路板、底壳，盖板与水路板之间形成过水腔，水路板与底壳之间形成投放腔，水路板上设置第二过水通路，第二过水通路的入口与进水管路连通；第二过水通路中设置有贯穿水路板的第二过水孔，过水腔通过第二过水孔与投放腔连通；水路板在靠近投放腔的一侧设置防喷溅部，防喷溅部分别与第二过水孔、泵体的排液管配合；本实用新型所述的一种洗衣机洗涤剂投放装置及洗衣机，一方面避免了有技术中水路板堵塞的情况发生，另一方面避免了洗涤剂喷射或溅射到洗涤剂盒上的情况发生，减少了洗涤剂的浪费。
权利要求书1页 说明书8页 附图15页CN 210122645 U 2020.03.03C N 210122645U权 利 要 求 书1/1页CN 210122645 U1.一种洗衣机洗涤剂投放装置，所述投放装置(3)包括进水部(6)、泵体(4)、洗涤剂盒(5)，所述进水部(6)上设置至少一个进水管路(1)；所述进水部(6)包括依次连接的盖板(61)、水路板(62)、底壳(63)，所述盖板(61)与水路板(62)之间形成过水腔(64)，所述水路板(62)与底壳(63)之间形成投放腔(65)，其特征在于，所述水路板(62)上设置第二过水通路(624)，第二过水通路(624)的入口与进水管路(1)连通；所述第二过水通路(624)中设置有贯穿水路板(62)的第二过水孔(625)，所述过水腔(64)通过第二过水孔(625)与投放腔(65)连通；所述水路板(62)在靠近投放腔(65)的一侧设置防喷溅部(628)，所述防喷溅部(628)分别与第二过水孔(625)、泵体(4)的排液管(42)配合。

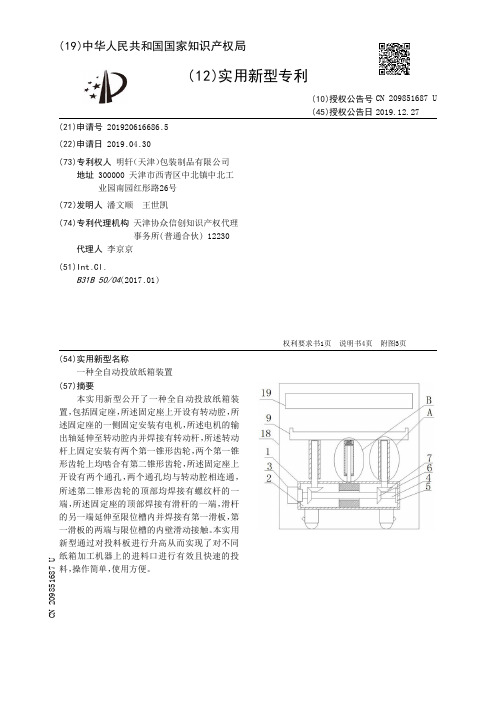

【CN209851687U】一种全自动投放纸箱装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920616686.5(22)申请日 2019.04.30(73)专利权人 明轩（天津）包装制品有限公司地址 300000 天津市西青区中北镇中北工业园南园红彤路26号(72)发明人 潘文顺 王世凯 (74)专利代理机构 天津协众信创知识产权代理事务所(普通合伙) 12230代理人 李京京(51)Int.Cl.B31B 50/04(2017.01)(54)实用新型名称一种全自动投放纸箱装置(57)摘要本实用新型公开了一种全自动投放纸箱装置，包括固定座，所述固定座上开设有转动腔，所述固定座的一侧固定安装有电机，所述电机的输出轴延伸至转动腔内并焊接有转动杆，所述转动杆上固定安装有两个第一锥形齿轮，两个第一锥形齿轮上均啮合有第二锥形齿轮，所述固定座上开设有两个通孔，两个通孔均与转动腔相连通，所述第二锥形齿轮的顶部均焊接有螺纹杆的一端，所述固定座的顶部焊接有滑杆的一端，滑杆的另一端延伸至限位槽内并焊接有第一滑板，第一滑板的两端与限位槽的内壁滑动接触。
本实用新型通过对投料板进行升高从而实现了对不同纸箱加工机器上的进料口进行有效且快速的投料，操作简单，使用方便。
权利要求书1页 说明书4页 附图3页CN 209851687 U 2019.12.27C N 209851687U权 利 要 求 书1/1页CN 209851687 U1.一种全自动投放纸箱装置，包括固定座(1)，其特征在于，所述固定座(1)上开设有转动腔(2)，所述固定座(1)的一侧固定安装有电机(3)，所述电机(3)的输出轴延伸至转动腔(2)内并焊接有转动杆(4)，所述转动杆(4)上固定安装有两个第一锥形齿轮(6)，两个第一锥形齿轮(6)上均啮合有第二锥形齿轮(7)，所述固定座(1)的顶部开设有两个通孔，两个通孔均与转动腔(2)相连通，所述第二锥形齿轮(7)的顶部焊接有螺纹杆(8)的一端，所述固定座(1)的上方设有投料板(9)，所述投料板(9)的底部焊接有两个支撑杆(10)，两个支撑杆(10)的底部均开设有螺纹槽(11)，两个螺纹杆(8)的另一端分别贯穿两个通孔并分别与两个螺纹槽(11)螺纹连接，所述投料板(9)的底部焊接有限位杆(12)，限位杆(12)位于两个支撑杆(10)之间，所述限位杆(12)的底部开设有限位槽(13)，所述固定座(1)的顶部焊接有滑杆(14)的一端，滑杆(14)的另一端延伸至限位槽(13)内并焊接有第一滑板(15)，第一滑板(15)的两端与限位槽(13)的内壁滑动接触。
【CN209836546U】一种液流染色机【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920232048.3(22)申请日 2019.02.21(73)专利权人 杭州宙富染整有限公司地址 311200 浙江省杭州市萧山区农二场（浙江富丽达染整有限公司内）
(72)发明人 王成恩 王平 (51)Int.Cl.D06B 1/00(2006.01)
D06B 23/20(2006.01)
(54)实用新型名称一种液流染色机(57)摘要本实用新型涉及一种液流染色机，其包括机体，机体的中部位置增设有透明观察环板，透明观察环板的内径和机体的内径一致；透明观察环板和机体之间设置有锁定组件；锁定组件包括转动连接于机体上的转动杆和固定于透明观察环板上的固定板，固定板上开设有贯通的槽口，转动杆转动后插入到槽口内；转动杆远离机体的一端螺纹配合有螺母，螺母位于固定板远离转动杆的一侧，且螺母转动后抵紧于固定板上。本实用新型通过设置透明观察环板，便于工作人员观察机体内部的工作情况，从而根据不同的状态采取不同的应对措施，从而提高加工质量和效率。
权利要求书1页 说明书3页 附图3页
CN 209836546 U2019.12.24
CN 209836546 U1.一种液流染色机，包括机体(1)，其特征在于：所述机体(1)的中部位置增设有透明观察环板(2)，所述透明观察环板(2)的内径和机体(1)的内径一致；所述透明观察环板(2)和机体(1)之间设置有锁定组件(4)；所述锁定组件(4)包括转动连接于所述机体(1)上的转动杆(41)和固定于所述透明观察环板(2)上的固定板(42)，所述固定板(42)上开设有贯通的槽口(421)，所述转动杆(41)转动后插入到槽口(421)内；所述转动杆(41)远离机体(1)的一端螺纹配合有螺母(43)，所述螺母(43)位于固定板(42)远离转动杆(41)的一侧，且所述螺母(43)转动后抵紧于所述固定板(42)上。2.根据权利要求1所述的一种液流染色机，其特征在于：所述透明观察环板(2)每一端，和对应的机体(1)之间设置的锁定组件(4)，绕机体(1)的周向均匀分布有至少三个。3.根据权利要求2所述的一种液流染色机，其特征在于：所述螺母(43)上远离转动杆(41)的一侧固定有拉手环(431)，所述拉手环(431)所在平面垂直于螺母(43)设置。4.根据权利要求1或3所述的一种液流染色机，其特征在于：所述螺母(43)和固定板(42)之间夹设有传递板(5)，所述传递板(5)套设于所述转动杆(41)外部并沿着转动杆(41)滑动配合，且所述传递板(5)的截面大于所述螺母(43)的截面。5.根据权利要求1所述的一种液流染色机，其特征在于：所述透明观察环板(2)的端部增设有连接环板(3)，所述连接环板(3)上开设有环形的插槽(31)，且所述机体(1)的端面插接到所述插槽(31)内。6.根据权利要求5所述的一种液流染色机，其特征在于：所述插槽(31)的槽底固定有密封圈(311)。7.根据权利要求5所述的一种液流染色机，其特征在于：所述透明观察环板(2)包括透明板(21)和连接板(22)，所述连接板(22)在透明板(21)的两端分别设置有一块；所述连接板(22)的材质和机体(1)的材质一致，且所述连接环板(3)固定于所述连接板(22)远离透明板(21)的一端；所述连接板(22)和透明板(21)之间胶粘固定。8.根据权利要求7所述的一种液流染色机，其特征在于：所述连接板(22)朝向透明板(21)的端面向内凹陷形成有安装槽(221)，所述透明板(21)的端面插入到所述安装槽(221)内。
