无负压供水设备 无负压供水设备原理
无负压供水设备工作原理
无负压供水设备工作原理无负压供水设备是一种新型的供水系统，它采用了一种特殊的工作原理，可以实现在供水管道中形成负压，从而避免了传统供水系统中的一些问题，如水锤、漏水等。
下面将详细介绍无负压供水设备的工作原理。
1. 原理概述无负压供水设备是通过控制设备内的压力变化来实现供水的。
它主要由水泵、水箱、控制阀、压力传感器和控制系统等组成。
当供水管道中的水压下降到一定程度时，控制系统会自动启动水泵，将水从水箱中抽取出来，并通过控制阀调节流量，使得供水管道中的压力保持在一个稳定的范围内。
2. 工作流程无负压供水设备的工作流程可以分为以下几个步骤：（1）初始状态：当供水管道中的压力正常时，水泵处于关闭状态，水箱中的水保持一定水位。
（2）供水需求增加：当有供水需求增加时，供水管道中的水压开始下降。
此时，压力传感器会感知到水压的变化，并将信号传输给控制系统。
（3）启动水泵：控制系统接收到压力传感器的信号后，会自动启动水泵。
水泵开始抽取水箱中的水，并通过控制阀调节流量，使得供水管道中的压力保持在设定的范围内。
（4）供水稳定：一旦水泵启动，供水管道中的压力会迅速恢复到设定的范围内。
水泵会根据供水需求的变化，不断调整供水流量，以保持供水管道中的压力稳定。
（5）供水需求减少：当供水需求减少时，供水管道中的压力开始上升。
控制系统会根据压力传感器的信号，逐渐减小水泵的供水流量，以维持供水管道中的压力在设定范围内。
（6）停止供水：当供水管道中的压力恢复到正常范围内时，控制系统会自动停止水泵的运行，供水系统回到初始状态。
3. 优势和应用领域无负压供水设备具有以下优势：（1）稳定供水：无负压供水设备可以根据供水需求的变化，自动调节供水流量，保持供水管道中的压力稳定，避免了传统供水系统中的水锤和漏水问题。
（2）节能环保：无负压供水设备可以根据实际需求调整供水流量，避免了传统供水系统中长时间运行水泵造成的能源浪费。
（3）安全可靠：无负压供水设备采用了先进的控制系统和传感器，可以实时监测供水管道中的压力变化，确保供水系统的安全运行。
无负压供水设备工作原理
无负压供水设备工作原理无负压供水设备是一种用于解决高层建筑或远离水源地区供水问题的设备。
它通过一系列的工作原理来实现无负压供水，确保水源能够顺利供应到需要的地方。
1. 工作原理概述无负压供水设备主要由水泵、水箱、控制系统和管道系统等组成。
其工作原理基于负压原理和水泵的工作原理。
2. 负压原理负压原理是无负压供水设备实现供水的基础。
当高层建筑或远离水源地区需要供水时，无负压供水设备通过负压的方式将水源抽取到设备内部，然后将水源送往需要供水的地方。
3. 水泵工作原理水泵是无负压供水设备中至关重要的组成部分。
它通过电动机的驱动，将水源从水箱中抽取出来，并通过管道系统将水源送往需要供水的地方。
水泵的工作原理基于离心力的作用，通过旋转的叶轮将水源抽取出来，并通过压力将水源送往目标地点。
4. 控制系统无负压供水设备的控制系统起到监控和控制设备工作的作用。
控制系统可以根据需求自动启动或停止水泵，调整水泵的工作状态和供水压力等。
通过控制系统，可以实现对供水设备的智能化管理和控制。
5. 管道系统管道系统是无负压供水设备中用于输送水源的重要组成部分。
它负责将水源从水泵送往需要供水的地方。
管道系统需要具备一定的耐压和密封性能，以确保水源能够稳定地送达目标地点。
6. 工作流程无负压供水设备的工作流程如下：- 当需要供水时，控制系统会自动启动水泵。
- 水泵开始工作，将水源从水箱中抽取出来。
- 水泵通过管道系统将水源送往需要供水的地方。
- 当供水需求满足后，控制系统会自动停止水泵的工作。
7. 优势和应用领域无负压供水设备具有以下优势：- 解决了高层建筑或远离水源地区的供水问题。
- 可以实现智能化管理和控制。
- 降低了供水系统的能耗和运行成本。
无负压供水设备广泛应用于以下领域：- 高层建筑供水系统。
- 城市供水管网改造。
- 远离水源地区的供水问题解决。
总结：无负压供水设备通过负压原理和水泵的工作原理，实现了高层建筑或远离水源地区的供水需求。
无负压供水设备工作原理
无负压供水设备工作原理引言概述：无负压供水设备是一种先进的供水系统，它可以有效解决供水过程中的负压问题。
本文将详细介绍无负压供水设备的工作原理，包括水泵、水箱、控制系统、水泵启停控制和水箱水位控制等五个部分。
一、水泵1.1 水泵的作用：水泵是无负压供水设备的核心部件，它主要负责将水从水源抽取出来，并提供足够的水压供给用户。
1.2 水泵的工作原理：水泵通过电机驱动叶轮旋转，产生离心力将水抽出。
水泵的进水口与水源相连，出水口与供水管网相连。
1.3 水泵的特点：水泵具有高效、节能、可靠的特点，能够根据用户需求自动调节水压，并具备过载保护功能，确保设备的安全运行。
二、水箱2.1 水箱的作用：水箱是无负压供水设备的储水容器，它可以保证供水过程中的稳定性和连续性。
2.2 水箱的工作原理：水箱通过自动控制系统，根据供水管网的水位情况，控制水泵的启停来调节水箱的水位。
当供水管网的水位下降时，水泵启动将水抽入水箱，当水位上升到一定高度时，水泵停止工作。
2.3 水箱的特点：水箱具有一定的储水能力，能够平衡供水压力的波动，保证供水的稳定性。
同时，水箱还可以通过自动控制系统实现对水位的精确控制。
三、控制系统3.1 控制系统的作用：控制系统是无负压供水设备的智能化管理核心，它能够实时监测供水管网的水位情况，并根据需求自动控制水泵的启停和水箱的水位。
3.2 控制系统的工作原理：控制系统通过传感器实时监测供水管网的水位，当水位下降到一定程度时，控制系统发送指令启动水泵；当水位上升到一定程度时，控制系统发送指令停止水泵。
3.3 控制系统的特点：控制系统具有智能化、自动化的特点，能够根据实际需求自动调节水泵的启停和水箱的水位，提高供水的效率和稳定性。
四、水泵启停控制4.1 水泵启停控制的作用：水泵启停控制是无负压供水设备的重要功能之一，它能够根据供水需求自动控制水泵的启停，提供合适的供水压力。
4.2 水泵启停控制的原理：水泵启停控制通过控制系统实时监测供水管网的水位，当水位下降到一定程度时，控制系统发送指令启动水泵；当水位上升到一定程度时，控制系统发送指令停止水泵。
无负压供水设备原理
无负压供水设备工作原理
无负压供水设备主要是通过利用自来水管网原有压力，在绝对不影响周围用户用水的基础上进行叠加增压（差多少补多少）供水。
自来水的进水口直接和设备连接，设备出口与用户管网连接，整个供水系统和外界空气等介质完全隔离，保证了用户用水的绝对安全和环保无污染。
自来水管网的水直接进入补偿罐，罐内的空气从真空消除器内排出，待水充满后，真空消除器自动关闭。
当自来水能够满足用水压力及水量要求时，设备通过旁通止回阀向用水管网直接供水；当自来水管网的压力不能满足用水要求时，系统通过压力传感器给出起泵信号起动水泵运行。
水泵供水时，若自来水管网的水量大于水泵流量，系统保持正常供水；用水高峰期时，若自来水管网水量小于水泵流量时，补偿罐内的水作为补充水源仍能正常供水，此时，空气由真空消除器进入补偿罐，消除了自来水管网的负压，用水高峰期过后，系统恢复正常的状态。
若自来水管网停水而导致补偿罐内的水位不断下降，液位探测器给出水泵停机信号以保护水泵机组。

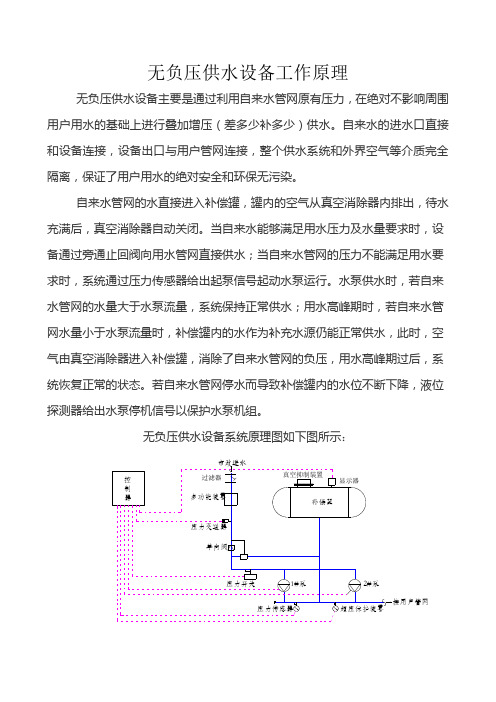

无负压供水设备系统原理图如下图所示： 市政进水
过滤器多功能装置压力变送器
单向阀
压力开关压力传感器超压保护装置1#泵
2#泵接用户管网
控
制
器显示器真空抑制装置补偿器。
无负压供水设备工作原理
无负压供水设备工作原理无负压供水设备是一种特殊的供水系统，它通过一系列的技术手段和设备来实现水的供应，并且能够在供水过程中保持负压状态，确保供水的稳定性和安全性。
下面将详细介绍无负压供水设备的工作原理。
1. 原理概述无负压供水设备是通过负压泵、水箱、控制系统等组成的一套设备，通过控制系统的监测和控制，实现对负压泵的启停和水箱的水位控制，从而实现对供水系统的负压调节。
2. 负压泵负压泵是无负压供水设备的核心组成部分，它的作用是产生负压，将水从水源地抽取到供水系统中。
负压泵的工作原理是利用电动机带动泵体旋转，通过负压泵的叶轮产生负压，从而吸入水源。
3. 水箱水箱是无负压供水设备的储水装置，它的作用是储存供水系统中的水源，保证供水的连续性和稳定性。
水箱通常分为上水箱和下水箱两部分，上水箱接收负压泵抽取的水源，下水箱则是供水系统的出水口。
4. 控制系统控制系统是无负压供水设备的智能化管理系统，通过传感器和控制器实现对负压泵和水箱的监测和控制。
控制系统能够根据供水系统的需求，自动调节负压泵的启停和水箱的水位，保证供水系统的正常运行。
5. 工作流程无负压供水设备的工作流程如下：(1) 当供水系统需要供水时，控制系统会监测到供水系统的压力下降，此时控制器会发出指令启动负压泵。
(2) 负压泵开始工作，通过产生负压，将水源从水箱中抽取到供水系统中。
(3) 当供水系统的压力恢复到设定值时，控制系统会发出指令停止负压泵的工作。
(4) 同时，控制系统会监测水箱的水位，当水位下降到一定程度时，控制系统会发出指令启动上水泵将水源补充到水箱中。
(5) 当水箱的水位达到设定值时，控制系统会发出指令停止上水泵的工作。
通过上述的工作流程，无负压供水设备能够实现对供水系统的负压调节，保证供水的连续性和稳定性。
6. 优点和应用领域无负压供水设备具有以下优点：(1) 提供稳定的供水压力：通过负压泵的工作原理，无负压供水设备能够提供稳定的供水压力，避免供水系统压力不稳定造成的供水不足或压力过大的问题。
无负压供水设备工作原理

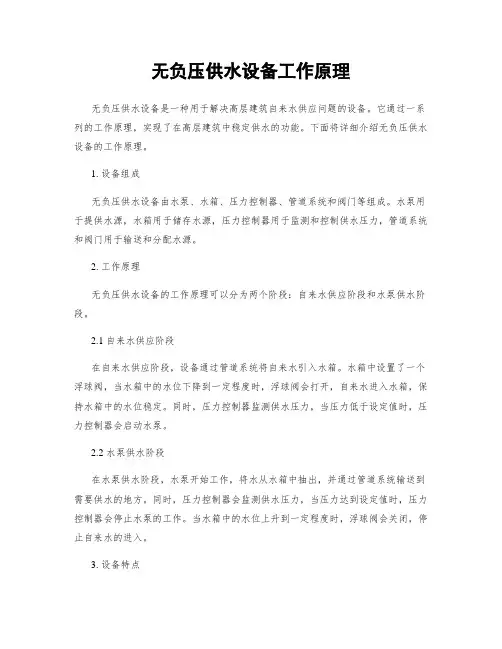

无负压供水设备工作原理无负压供水设备是一种用于解决高层建筑自来水供应问题的设备。
它通过一系列的工作原理，实现了在高层建筑中稳定供水的功能。
下面将详细介绍无负压供水设备的工作原理。
1. 设备组成无负压供水设备由水泵、水箱、压力控制器、管道系统和阀门等组成。
水泵用于提供水源，水箱用于储存水源，压力控制器用于监测和控制供水压力，管道系统和阀门用于输送和分配水源。
2. 工作原理无负压供水设备的工作原理可以分为两个阶段：自来水供应阶段和水泵供水阶段。
2.1 自来水供应阶段在自来水供应阶段，设备通过管道系统将自来水引入水箱。
水箱中设置了一个浮球阀，当水箱中的水位下降到一定程度时，浮球阀会打开，自来水进入水箱，保持水箱中的水位稳定。
同时，压力控制器监测供水压力，当压力低于设定值时，压力控制器会启动水泵。
2.2 水泵供水阶段在水泵供水阶段，水泵开始工作，将水从水箱中抽出，并通过管道系统输送到需要供水的地方。
同时，压力控制器会监测供水压力，当压力达到设定值时，压力控制器会停止水泵的工作。
当水箱中的水位上升到一定程度时，浮球阀会关闭，停止自来水的进入。
3. 设备特点无负压供水设备具有以下特点：3.1 稳定供水通过压力控制器的监测和控制，无负压供水设备可以实现稳定的供水。
当供水压力低于设定值时，水泵会自动启动，保证供水的稳定性。
3.2 节约能源无负压供水设备采用了智能控制技术，可以根据实际需求调整水泵的工作状态，避免不必要的能源浪费。
3.3 高效节水通过合理的供水控制和管道设计，无负压供水设备可以实现高效节水。
它可以根据不同的供水需求，调整供水压力和流量，避免水的浪费。
3.4 安全可靠无负压供水设备具有完善的安全保护措施，如过流保护、过压保护、缺水保护等，确保设备的安全运行。
4. 应用领域无负压供水设备广泛应用于高层建筑、商业综合体、大型公共建筑等场所。
它可以满足这些场所对稳定供水的需求，提高供水的可靠性和效率。
总结：无负压供水设备通过自来水供应和水泵供水两个阶段的工作原理，实现了在高层建筑中稳定供水的功能。
无负压供水设备原理
无负压供水设备原理
无负压供水设备原理是一种用于供水系统的技术，能够在无负压状态下实现供水，避
免水泵对水源的依赖。
该设备通过一系列的工作原理实现供水的稳定性和可靠性。
无负压供水设备采用了水箱和水泵的组合。
水箱一般位于地下或高处，作为供水的储
备源。
水泵负责将水箱里的水抽送到供水系统中。
无负压供水设备采用了压力感应器和控制系统。
压力感应器能够感知到供水系统中的
压力变化。
当压力下降到一定程度时，控制系统会启动水泵，将水箱中的水送入供水系统，恢复供水。
无负压供水设备还配备了减压阀和阀门控制系统。
减压阀能够调整水流的压力，确保
供水系统中的压力在合适的范围内。
阀门控制系统则通过控制阀门的开关，调节供水流量
和压力。
无负压供水设备还可以配备监控系统。
监控系统可以实时监测供水系统的运行状态，
包括水流量、压力等参数。
一旦发现异常情况，监控系统会发出警报，提醒维护人员及时
处理。
无负压供水设备通过水箱和水泵的组合，以及压力感应器、减压阀、阀门控制系统和
监控系统等配件的协同工作，实现了无负压供水的原理。
该设备可以稳定可靠地为供水系
统提供水源，提高供水系统的运行效率和可持续性。
无负压供水设备工作原理
无负压供水设备工作原理无负压供水设备是一种用于低水压区域或高层建筑的供水系统，它通过一系列的设备和控制器来实现水的供应和调节。
其工作原理如下：1. 水泵系统：无负压供水设备通常配备有一台水泵，用于提供供水系统所需的水压。
水泵会将水从水源（如水箱或自来水管道）抽取出来，并通过管道输送到需要供水的地方。
2. 储水设备：无负压供水设备通常还包括一个储水设备，如水箱或水塔。
储水设备的作用是在水泵停止运行时，提供一定的储备水量，以保证供水系统的稳定性和连续性。
3. 控制器：无负压供水设备还配备有一个智能控制器，用于监测和控制供水系统的运行。
控制器可以根据实际需求自动调节水泵的运行状态，以保持系统的稳定工作。
4. 无负压供水技术：无负压供水设备采用了一种称为“无负压供水技术”的原理。
该技术通过在供水管道中创建一定的负压，使得水可以被自动抽取到需要供水的地方，而无需依赖传统的水压力。
5. 真空泵系统：无负压供水设备中的关键部件是真空泵系统。
真空泵通过创建负压，将水从水源中抽取出来，并通过管道输送到需要供水的地方。
真空泵系统通常还包括一个自动控制装置，用于监测供水系统的压力和流量，并根据需要自动调节泵的运行状态。
6. 阀门和管道：无负压供水设备中的管道系统通常由耐压、耐腐蚀的材料制成，以确保供水系统的安全和可靠。
系统中还配备有一系列的阀门，用于控制水的流动和调节供水压力。
7. 安全保护措施：无负压供水设备还配备有一系列的安全保护措施，以确保供水系统的安全运行。
例如，设备通常会配备水位监测器，用于监测水箱或水塔的水位，当水位过低时，会自动启动水泵进行补水。
总结：无负压供水设备通过水泵、储水设备、控制器和真空泵系统等组成，利用无负压供水技术实现供水系统的稳定运行。
它可以在低水压区域或高层建筑中提供稳定的水压，并具有自动调节和安全保护措施等功能。
通过无负压供水设备，可以解决供水不足、水压不稳定等问题，提高供水系统的可靠性和稳定性。
无负压的供水：原理、优缺点
无负压的供水：原理、优缺点简介在水管供水系统中，负压是一种常见问题，它会导致污水倒流、水质恶化和健康问题。
为什么水管会产生负压呢？一般来说，是因为管道损坏、泄漏或枯竭所导致。
然而，现在有一种无负压的供水系统，它可以有效地解决这个问题。
本文将详细介绍无负压的供水系统的工作原理、优缺点以及实际应用等方面。
原理无负压的供水系统是基于一种名为市政静态压力平衡技术（Municipal static pressure balancing technology）的原理。
该技术通过将水源装备在水塔上，让水从水塔自然地流入管道中，从而保持一定的水压。
这样一来，当管道出现损坏插头和漏水时，水依然可以在管道中自由地流动，而不会形成负压。
动态压力平衡技术是另一种互补的解决方案，它通过在供水系统中安装泵和阀门来自动调节水压。
虽然动态压力平衡技术可以在较小的系统中实现无负压供水，但它需要更高的成本和更复杂的维护，因此在大型系统中并不实用。
优点1.无污染：无负压供水系统中的水源来自水塔或其他高位置，因此不会与污染物混合，能够保证水质的纯净。
2.节省能源：无负压供水系统不需要使用泵来提高水压，而是利用重力实现自然流动，从而可以节省大量的能源。
3.减少维护成本：由于无负压供水系统不需要额外的泵和阀门等设备，因此维护成本也比较低。
缺点1.需特殊建设：由于无负压供水系统需要在水塔或其他高地上建立供水设施，因此需要额外的建造投资成本。
2.需考虑地形地貌：无负压供水系统的建设需要考虑到地形和地貌等因素，因为供水设备建立的高度需要与周边地形相适应。
3.需注意水塔安全：水塔作为无负压供水系统的核心设施，需要定期维护和检查，以确保其运行稳定，并且需要加强安全管理。
应用目前，无负压供水系统已经在一些城市和地区得到广泛应用。
例如，美国波士顿市就采用了无负压供水系统，以保证供水质量。
此外，该技术也逐渐被应用于一些大型建筑物、火车站、机场等公共建筑中。
无负压供水设备的工作原理
无负压供水设备的工作原理
无负压供水设备的工作原理如下：
1. 水泵：无负压供水设备中的水泵是关键组件，其作用是将自来水从公共供水管道抽取出来并提供给用户使用。
水泵会通过管网将水送至用户所在楼层。
2. 溢流：当用户开启水龙头时，水泵开始工作并将水送入用户自己的水箱。
同时，在水箱顶部设置了溢流装置，用于控制水箱内水位的上限，避免超出承载能力。
3. 泵控制系统：水泵的启停由泵控制系统负责。
该系统通过感应用户的用水需求，在用户开启水龙头时启动水泵，并在关闭水龙头后停止水泵的运行。
4. 回水装置：在供水管路中设置了回水管道，用于收集用户用水后的废水。
这些废水通过回水管道返回无负压供水设备，并经过处理后重新用于供水。
5. 防止污染装置：为了确保供水的水质安全，无负压供水设备中设置有防止污染装置。
该装置能够有效阻止废水与自来水相互污染，保障供水的卫生性。
总结：无负压供水设备通过水泵将自来水抽取并送至用户楼层。
用户的用水需求会触发水泵的启动，而废水则会通过回水装置返回设备并经过处理。
防止污染装置能够确保供水的卫生性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
无负压供水设备详细介绍
一、无负压供水设备产品概述:
无负压供水设备是指管网直接串联水泵增压供水的供水方式所采用之设备。在城
镇公用管网上直接装泵抽水一直是供水系统的禁区。其理由：首先是在管网供应能力
不足时，个体的超量取水会使管网节点或管段压力下降而影响其它用户的用水安定
性。另外，允许用户自由地装泵“入网”有可能带来管网运行安全和水质安全的隐
患。
传统的供水方式离不开蓄水池中的水一般由自来水管网供给，这样，有压力的水
进入水池后变成了零，造成大量的能源白白浪费。
无负压供水设备，是专业技术人员在气压给水设备的基础上开发的一种能直接与
自来水管网连接、且对自来水管网不产生任何副作用的成套给水设备。他取代了蓄水
池的和屋顶水箱，能充分利用自来水管网的压力直接或间接供水，避免了能源的二次
浪费和水质的二次污染，大幅度节约了基建投资并缩短了施工工期。
（图片为DHW型无负压供水设备）
二、无负压供水设备部件分析说明
1、控制柜
作用：（1）PLD调节系统：实时压力检测反馈，稳定水泵转速，变频软起、软停水
泵。
（2）供水视窗操作系统：参数设置、存储、故障等报警与解除。
（3）相序检测系统：相序错误，设备报警提示，直至恢复正常。
（4）光电隔离系统：保护进出水压力传感传输信号，不受外界干扰而产生波动。
（5）手动控制系统：自动系统出现故障转换手动系统，压力自由设定照常运行。
（6）执行系统：具有缺相、过载、过压、过流保护，根据外部的情况自行运行，可省
去人工管理费用。
2、稳流补偿罐
作用：与市政管网一体，叠压消除负压，消除二次污染，智能补偿用水。
3、水泵
作用：无负压供水设备采用的是丹麦格兰富或者南方的不绣钢生活水泵，具有平稳压
力传输，震动小，噪声低等优点。
4、压力传感器
作用：无负压供水设备压力传感器精度只有0.01Mpa，这使得无负压供水设备具有稳
定性和安全性。
5、管阀附件
无负压供水设备共有SUS304法兰、SUS304消声止回阀、SUS304双法兰蝶阀、
SUS304进水管路等四种。
6、负压抑制器
作用：实现稳压、稳流等调节功能，无负压功能，消除空气的二次污染。
7、稳压补偿系统
作用：小流量保护功能、消除水锤现象、保护压力传感器精度。
（图为无负压供水设备部件分析说明）
三、无负压供水设备工作原理
1、 微机设定给水泵工作压力，即用户用水压力。生活给水时，设备运行在低压
变频状态，由变频器时刻监控管网压力，对反馈值和设定值进行运算和比较计算。若
管网压力高于用户所需压力（设定压力）则自动减少输出频率，从而使水泵转速减
少，出水量减少。若管网压力低于用户所需压力（设定压力）则自动增加输出频率，
从而使水泵转速增加，出水量增加，当一台水泵运行满足不了用户需要时，其它水泵
自动投入运行以保证用户的使用压力。
2、当自来水管网的压力升高达到用户使用压力时候，变频器经过一段延时后便
降低转速直到停机，只有当压力降到某一设定压力值时，变频器才能重新开始工作。
变频泵组的工作只是满足用户的水压力与管网压力之差，大大节约了电能。
3、 当流量调节器内压力低于一个大气压时，安装在流量调节器顶的负压抑制器
自动打开，使气体进入流量调节气内，消除负压。当流量调节器内压力升高时，又可
以将多余的气体排出流量调节器外，使流量调节器内蓄满水，以备下次用水高峰期时
使用。当流量调节器内蓄满水后，安装在流量调节器顶的负压抑制器自动关闭，防止
溢流。
（图片为无负压供水设备工作原理图）
四、华都无负压供水设备技术参数
流量：Q=0.4-1080m³/h
扬程：H=4-300m
温度：-20℃至100℃
电压：220V/380V
五、无负压供水设备使用范围
1、 适用于任何自来水压力不足地区的加压给水。
2、 已建好的水池，可以采用无负压直接式变频供水设备与水池共用的给水方式，进
一步节能。
3、 自来水厂的大型给水中间加压泵站。
4、 低层自来水压力不能满足要求的消防用水。
5、 改造原有的气压给水设备，可以充分利用原有的气压罐。
6、 新建住宅小区、写字楼、综合楼的生活用水。
7、 各种循环水系统。
8、 工矿企业的生产、生活用水等。
9、高层建筑，居民小区，别墅等。医院，学校，体育馆，机场等。写字楼，宾馆，百
货商场等。生产制造，食品工业，工厂等。
（图片为无负压供水设备的使用范围）
