岗前实训报告2012/2013学年第 1 学期网络综合布线实训总结报告姓名：张兴睿班级：网络1001指导教师：袁德利于桂宾实训时间：2012.9.23~2012.10.12承德石油高等专科学校计算机与信息工程系目录前言1．实训的主要内容和知识点1.1网络综合布线知识介绍结构化布线系统由工作区子系统、配线(水平)子系统、干线(垂直)子系统、设备间子系统、管理子系统、建筑群子系统六个子系统组成。
1. 建筑群子系统 (CAMPUS SUBSYSTEM) 。
2. 设备子系统 (EQUIPMENT SUBSYSTEM)3. 垂直干线子系统 (RISER BACKBONE SUBSYSTEM) 。
4. 管理子系统 (ADMINISTRATION SUBSYSTEM) 。
5. 水平布线子系统 (HORIZONTAL SUBSYSTEM) 。
6. 工作区子系统 (WORK AREA SUBSYSTEM) 。
各子系统所实现的功能如下：1. 工作区子系统由配线（水平）布线系统的信息插座延伸到工作站终端设备处的连接电缆及适配器组成，每个工作区根据用户要求，设置一个电话机接口和1至2个计算机终端接口。
2. 配线（水平）子系统由工作区用的信息插座，每层配线设备至信息插座的配线电缆、楼层配线设备和跳线等组成。
3. 干线（垂直）子系统由设备间的配线设备和跳线，以及设备间至各楼层配线间的连接电缆组成。
4. 设备间子系统由综合布线系统的建筑物进线设备，电话、数据、计算机等各种主机设备及其保安配线设备等组成。
5. 管理子系统设置在每层配线设备的房间内，是由交接间的配线设备，输入/输出设备等组成。
6. 建筑群子系统由二个及以上建筑物的电话、数据、电视系统组成一个建筑群子系统，它是室外设备与室内网络设备的接口，它终结进入建筑物的铜缆和/ 或光缆，提供避雷及电源超荷保护等。
1.2综合布线工具剥线钳：用来剥网线保护套管打线钳：把双绞线打到配线架上压线钳：把水晶头与正确的线序进行压合网络测线仪：测试网线的联通性配线架：将多组双绞线进行组合理线架：理线1.3 相关国家标准文件的介绍：GB50311-2007综合布线系统工程设计规范；GB50312-2007综合布线系统工程验收规范；GB50174-2008电子信息系统机房设计规范；GB21671-2008基于以太网技术的局域网系统验收测评规范；GB/T22239-2008信息系统安全等级保护基本要求；GB50312/GB21671/GB50174标准1.4计算机网络规划设计与综合布线技术要点水平子系统的设计网络拓扑结构水平布线子系统通常采用星型网络拓扑结构，它以楼层配线架FD为主结点，各工作区信息插座为分结点，二者之间采用独立的线路相互连接，形成以FD为中心向工作区信息插座辐射的星型网络。
网络综合布线知识点概括1
1.智能建筑的概念：为提高楼宇的使用合理性与效率，配置有合适的建筑环境系统与楼宇自动化系统、办公自动化与管理信息系统以及先进的通信系统，并通过结构化综合布线系统集成为智能化系统的大楼。
2.综合布线的概念：综合布线系统是一个用于语音、数据、影像和其他信息技术的标准结构化布线系统2.智能建筑的5个组成：系统集成中心、综合布线系统、楼宇自动化系统BA、办公自动化系统OA和通信自动化系统CA。
3.综合布线的系统组成：工作区子系统、水平子系统、管理区子系统、垂直干线子系统、设备间子系统、建筑群子系统。
3.综合布线的硬件包括：传输介质（非屏蔽双绞线、大对数电缆和光缆等）、配线架、标准信息插座、适配器、光电转换设备、系统保护设备等。
4.综合布线系统采用模块化结构，GB/T50311-2007划分的7个子系统：工作区，配线子系统、干线子系统、建筑群子系统、设备间、进线间和管理区子系统。
若划分为6个子系统：工作区子系统、管理区子系统、垂直干线子系统、建筑群子系统、设备间子系统、水平子系统。
5.综合布线系统的优点（特点）：兼容性，开放性，灵活性，可靠性，先进性，经济性。
6.综合布线系统设计的3个等级及特点：基本型：特点：能主持所有语音和数据和应用，富有价格竞争力，应用于语音、语音/数据或高速数据，便于技术人员管理，采用气体放电管式过压保护和能够自恢复的过渡保护，能支持多种计算机系统数据的传输，是一个经济的布线方案。
配置：每个工作区中：1个信息插座，配线电缆为1条4对双绞线，采用加接式交接硬件，干线电缆至少两对双绞线。
组网介质用铜芯双绞线电缆。
增强型：特点：每个工作区有2个信息插座，不仅激动灵活而且功能齐全；任何一个信息插座都可提供话音和高速数据应用；可统一色标，按需要可利用端子板进行管理；是一种能为多个数据设备创造部门环境服务的经济有效的综合布线方案；采用气体放电管式过压保护盒能够自恢复的过流保护。
组网介质用铜芯双绞线电缆。
关于网络综合布线的介绍
关于网络综合布线的介绍最近有网友想了解下网络综合布线相关知识介绍,所以店铺就整理了相关资料分享给大家,具体内容如下.希望大家参考参考网络综合布线综合布线系统是智能化办公室建设数字化信息系统基础设施,是将所有语音、数据等系统进行统一的规划设计的结构化布线系统，为办公提供信息化、智能化的物质介质，支持将来语音、数据、图文、多媒体等综合应用。
简介综合布线系统是智能化办公室建设数字化信息系统基础设施,是将所有语音、数据等系统进行统一的规划设计的结构化布线系统，为办公提供信息化、智能化的物质介质，支持将来语音、数据、图文、多媒体等综合应用。
建设智能城市与智能化建筑将成为世界经济发展的必然趋势，已是一个国家和一个城市科学技术和经济水平的体现。
所以,“十五”计划中也指出信息化是当今世界经济和社会发展的大趋势，也是我国产业优化升级和实现工业化、现代化的关键环节，要把推进国民经济和社会信息化放在优先位置。
根据对智能建筑的不同理解,有人在现代建筑上简单地提出了“3A”系统,也就是BA(楼宇自动化building automation),OA(办公自动化offfice automation)和CA(通信自动化communication automation),具体包括以下内容模拟与数字的话音系统;高速与低速的数据系统;图形终端和设备控制系统的图象资料;电视会议与安全监视系统的视频信号;建筑物的安全报警和设备控制系统的传感器信号。
一般来讲，一座办公楼的生命周期要远远长于计算机、通讯及网络技术的发展周期。
因此，智能楼宇采用的通讯设施及布线系统一定要有超前性，力求高标准，并且有很强的适应性、扩展性、可靠性和长远效益。
综合布线的发展与建筑物自动化系统密切相关，传统布线如电话、计算机局域网都是各自独立的。
各系统分别由不同的专业设计和安装，传统布线采用不同的线缆和不同的终端插座。
而且,连接这些不同布线的插头、插座及配线架均无法互相兼容。
网络综合布线教案

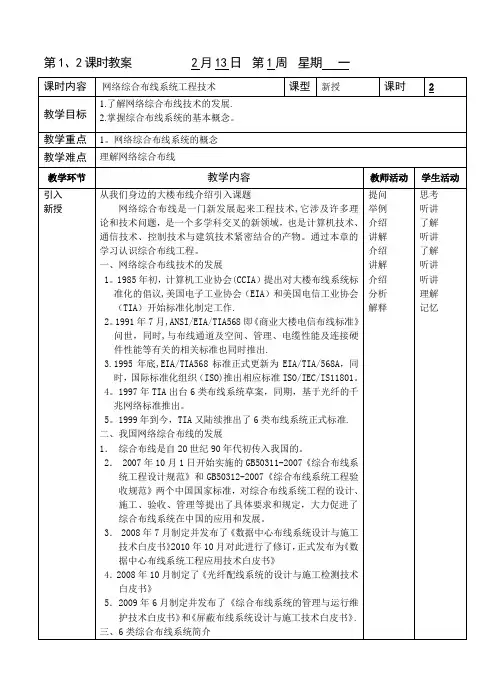

第1、2课时教案 2 月 13 日第 1 周星期一第3、4课时教案 2 月 15 日第一周星期三二、工作区子系统1.概念工作区子系统又称为服务区子系统,它是由跳线与信息插座所连接的设备组成。
其中信息插座包括墙面型、地面型、桌面型等，常用的终端设备包括计算机、电话机、传真机、报警探头、摄像机、监视器、各种传感器件、音响设备等。
2.设计要点（1）从RJ45插座到计算机等终端设备间的连线宜用双绞线，且不要超过5m。
（2）RJ45插座宜首先考虑安装在墙壁上或不易被触碰到的地方。
（3）RJ45信息插座与电源插座等应尽量保持20cm以上的距离。
（4）对于墙面型信息插座和电源插座，其底边距离地面一般应第5、6课时教案 2 月 20 日第二周星期一第7、8课时教案 2 月 22 日第二周星期三说明：1.配线子系统信道的最大长度不应大于100m。
2.工作区设备缆线、电信间配线设备的跳线和设备缆线之和不第9、10课时教案 2 月 27日第三周星期一第11、12课时教案 3 月 1 日第三周星期三第13、14课时教案 3 月 6 日第四周星期一第15、16课时教案 3 月 8 日第四周星期三第17、18课时教案 3 月 13 日第五周星期一第19、20课时教案 3 月 27日第七周星期一第21、22课时教案 3 月 29 日第七周星期三第23、24课时教案 4 月 10 日第九周星期一第25、26课时教案 4 月 12 日第九周星期三管道缆线的布放根数缆线布放在管与线槽内的管径与截面利用率，应根据不同类型的缆线做不同的选择。
管内穿放大对数电缆或4芯以上光缆时，直线管路的27、28课时教案 4 月 17 日第十周星期一第29、30课时教案 4 月 19 日第十周星期三三、楼道桥架布线示意图第31、32课时教案 4 月 26 日第十一周星期三第33、34课时教案 5 月 3 日第十二周星期三第35、36课时教案 5 月 8 日第十三周星期一第37、38课时教案 5 月 10 日第十三周星期三第39、40课时教案 5 月 15 日第十四周星期一第41、42课时教案 5 月 17 日第十四周星期三第43、44课时教案 5 月 22 日第十五周星期一。
网络综合布线系统概述
网络综合布线系统概述综合布线的含义：综合布线是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道。
它既能使语音、数据、图像设备和交换设备与其它信息管理系统彼此相连，也能使这些设备与外部相连接.它还包括建筑物外部网络或电信线路的连接点与应用系统设备之间的所有线缆及相关的连接部件。
综合布线系统功能：它是针对计算机与通信的配线系统而设计。
⑴传输模拟与数字的语音；⑵传输数据；⑶传输传真、图形、图像资料;⑷传输电视会议与安全监视系统的信息；⑸传输建筑物安全报警与空调控制系统的信息。
缩写语：1) 楼宇自动化系统（BAS）；2) 通信自动化系统（CAS)；3) 办公室自动化系统（OAS）;4) 计算机网络系统（CNS）⑴美国国家标准学会（ANSI）⑵电子工业协会（EIA）⑶电气和电子工程师学会（IEEE）⑷通信工业协会（TIA）⑸美国国家消防协会（NFPA）⑹国际标准化组织（ISO）⑺CSA 国际（CSA）综合布线的必要性：1．综合布线系统具有良好的初期投资特性1) 综合布线系统在网络投资中所占的比重最小。
2) 综合布线系统的投资特性随着应用系统的增加而迅速提高。
2．综合布线系统具有较高的性能价格比1) 能解决不断变化的用户需求2）规模经济性。
3) 综合布线系统的使用时间越长，它的高性能价格比就体现得越充分。
3．综合布线系统工程费用较低综合布线的重要性：综合布线是现代网络的基础，采用综合布线是因为：⑴可以使系统结构清晰，便于管理和维护.⑵由于选用的材料统一先进，有利于今后的发展需要。
⑶系统的灵活性强,可适应各种不同的需求.⑷综合布线系统便于扩充，同时节约费用,提高系统的可靠性。
⑸综合布线作为开放系统，有利于各种系统的集成。
