成套通电试验台高低压调试台成套综合测试台KLJC
WPKT-10000高低压开关柜通电试验台
WPKT-10000高低压开关柜通电试验台
集成多种交、直流电源，便于对开关柜的检测，大大提高工作效率
技术参数
输入电源：三相四线AC380V
输出电压及电流：
三相AC100V输出（固定值）一组
三相AC 0 – 10A输出（〈100V，可调值〉一组
单相24V、36V、110V、220V直流固定输出一组
交流操作电压输出：
AC 0 – 400V，220V时，电流小于10A 一组
直流操作电压输出 DC 0 - 260V 一组
单相AC220V输出（固定值，插座形式）二组
三相AC380V输出（固定值，接线柱）一组
外形尺寸：780×620×1100mm
重量：75kg
可以定做调节功率因素（调节范围 0-1）的各种功能通电实验台
声光验电器，三相短路接地线，高压绝缘毯，电力安全工具柜，手持式红外线测温仪，携带型短路接地线
高低压开关柜通电试验台，高低压开关柜通电试验台，开关柜通电试验台，通电试验台。
高低压开关柜通电试验台性能特点及适用
高低压开关柜通电试验台性能特点及适用
高低压开关柜通电试验台用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。
它能提供各种交、直流电源，便于对开关柜的检测，提高工作效率。
产品别称：
开关柜通电试验台、高压开关柜通电试验台、低压开关柜通电试验台、开关柜试验台、高低压开关柜试验装置
产品特征：
提供各种交、直流电源，提高工作效率。
便于开关柜进行出厂前的各项通电试验。
输入电源：三相四线AC380V
产品参数：
输入电源：三相四线AC380V
输出电压及电流：
1.三相AC0–10A输出（〈100V，可调值〉一组
2.三相AC100V输出(固定值)一组
3.交流操作电压输出AC0~400V,220V时,电流小于10A
4.直流操作电压输出DC0~260V
5.直流合闸电源输出DC0~300V(额定电流100A,短时工作电流300A)一组
6、单相AC220V输出（固定值，插座形式）二组，
7、三相AC380V输出（固定值，接线柱）一组，
8、外形尺寸：560*520*850mm
9、重量：45kg
开关柜通电试验台性能特点
1、计数直观
本设备均采用数字式表头，测量结果可直接显示电流、电压、功率因数等测试值，非常便于试验观察及记录。
2、测量准确精度高
所有测量表头均彩用高精度进口表，测试准确度高：
电流精度等级为±(2%×读数+1%×量程)；
电压精度等级为±(2%×读数+1%×量程）。
3、保护功能完善。

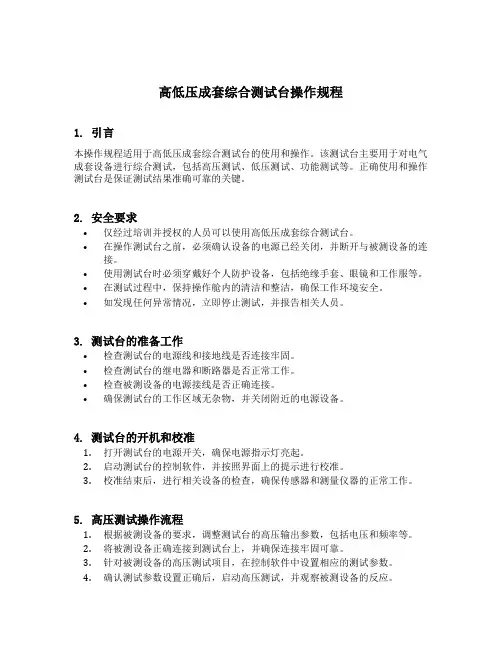

高低压成套综合测试台操作规程
高低压成套综合测试台操作规程1. 引言本操作规程适用于高低压成套综合测试台的使用和操作。
该测试台主要用于对电气成套设备进行综合测试，包括高压测试、低压测试、功能测试等。
正确使用和操作测试台是保证测试结果准确可靠的关键。
2. 安全要求•仅经过培训并授权的人员可以使用高低压成套综合测试台。
•在操作测试台之前，必须确认设备的电源已经关闭，并断开与被测设备的连接。
•使用测试台时必须穿戴好个人防护设备，包括绝缘手套、眼镜和工作服等。
•在测试过程中，保持操作舱内的清洁和整洁，确保工作环境安全。
•如发现任何异常情况，立即停止测试，并报告相关人员。
3. 测试台的准备工作•检查测试台的电源线和接地线是否连接牢固。
•检查测试台的继电器和断路器是否正常工作。
•检查被测设备的电源接线是否正确连接。
•确保测试台的工作区域无杂物，并关闭附近的电源设备。
4. 测试台的开机和校准1.打开测试台的电源开关，确保电源指示灯亮起。
2.启动测试台的控制软件，并按照界面上的提示进行校准。
3.校准结束后，进行相关设备的检查，确保传感器和测量仪器的正常工作。
5. 高压测试操作流程1.根据被测设备的要求，调整测试台的高压输出参数，包括电压和频率等。
2.将被测设备正确连接到测试台上，并确保连接牢固可靠。
3.针对被测设备的高压测试项目，在控制软件中设置相应的测试参数。
4.确认测试参数设置正确后，启动高压测试，并观察被测设备的反应。
5.在测试过程中，及时记录测试数据并观察电流波形和电压变化情况。
6.高压测试结束后，关闭高压输出，并断开与被测设备的连接。
6. 低压测试操作流程1.根据被测设备的要求，调整测试台的低压输出参数，包括电压和频率等。
2.将被测设备正确连接到测试台上，并确保连接牢固可靠。
3.针对被测设备的低压测试项目，在控制软件中设置相应的测试参数。
4.确认测试参数设置正确后，启动低压测试，并观察被测设备的反应。
5.在测试过程中，及时记录测试数据并观察电流波形和电压变化情况。
高低压开关柜综合试验台工作原理
高低压开关柜综合试验台工作原理一、概述高低压开关柜综合试验台是用于测试和检测高低压开关柜工作性能的设备，主要包括电气参数测试、保护功能测试、操作性能测试等内容。
本文将从工作原理的角度对高低压开关柜综合试验台进行详细探讨。
二、电气参数测试2.1 线路连接在测试过程中，高低压开关柜综合试验台将与待测试的开关柜相连，通过合理的线路连接方式，确保测试信号和电源的可靠传输。
2.2 电气参数测量高低压开关柜综合试验台通过各种传感器和测量设备，对待测开关柜的电气参数进行测量，包括电流、电压、功率因数等重要参数。
2.3 参数分析与记录高低压开关柜综合试验台将采集到的电气参数数据进行分析，并记录下测试结果。
通过与标准数值进行比对，评估开关柜的工作性能。
三、保护功能测试3.1 过流保护测试高低压开关柜综合试验台通过模拟实际工作场景，测试待测开关柜的过流保护功能。
通过设置不同的故障电流，观察开关柜是否能够正常断开电流。
3.2 过压保护测试高低压开关柜综合试验台通过模拟过电压情况，测试待测开关柜的过压保护功能。
通过设置不同的故障电压，观察开关柜的过压保护装置是否能够正常工作。
3.3 漏电保护测试高低压开关柜综合试验台通过模拟漏电情况，测试待测开关柜的漏电保护功能。
通过注入漏电流，观察开关柜的漏电保护装置是否能够及时切断电源。
3.4 温度保护测试高低压开关柜综合试验台通过模拟过热情况，测试待测开关柜的温度保护功能。
通过加热开关柜内部，观察开关柜的温度保护装置是否能够正常切断电源。
四、操作性能测试4.1 开关柜操作测试高低压开关柜综合试验台通过操控开关柜的各个操作部件，测试开关柜的操作性能。
包括开关的通断能力、机构的运动性能等。
4.2 仪表指示测试高低压开关柜综合试验台通过模拟不同的工作状态，观察开关柜上的仪表指示是否准确显示相应的工作参数，确保开关柜的仪表指示功能正常。
4.3 远程控制测试高低压开关柜综合试验台通过远程操控开关柜的各种操作部件，测试开关柜的远程控制功能。
低压成套开关设备设计规范
描校
旧底图总号
底图总号
签字
日期
低压成套开关设备设计标准
共32页
第9页
〔JB/T10328-2002低压固定面板式成套开关设备〕
高：1800、2000、2200mm；
宽：400、600、800、1200mm；
深：500、600、800、1200mm。
表3IP代码的组成及含义
组成
数字或字母
对设备防护的含义
注：关于在海拔高于1000m处使用的电子设备，有必要考虑介电强度的落低和空气冷却效果的减弱。打算在这些条件下使用的电子设备，建议按照与用户之间的协议进行设计和使用。
描写
描校
旧底图总号
底图总号
签字
日期
低压成套开关设备设计标准
共32页
第5页
如存在下述任何一种特别使用条件，必须遵守适用的特别要求或制造商与用户之间应签订专门的协议。要是存在这类特别使用条件的话，用户应向制造商提出。
共32页
第10页
续表3IP代码的组成及含义
组成
数字或字母
对设备防护的含义
成套设备中一条电路的额定熔断短路电流是指当短路保卫器件是熔断器时此电路的额定限制短路电流。[GB/T2900.18-1992]
成套设备的额定频率是指设备标明的与其工作条件有关的频率值。
要是成套设备的电路选用了不同的频率值并依此而设计，那么应给出各条电路的额定频率值。
注：频率值准许限制在内装电器元件相应的国家标准中所 的范围内。要是成套设备的制造商没有其他 ，假定限制在额定频率的98％～102％范围内。
要是上述使用条件不能满足时，关于有特别工作环境要求的用户，可在订货时提出协商解决。
污染等级1：无污染或仅有枯燥的非导电性污染。
高低压开关柜通电试验台的参数介绍
高低压开关柜通电试验台的参数介绍高低压开关柜通电试验台是一种用于测试开关柜功能是否正常的设备。
通电试验台的参数直接影响到测试结果的准确性和设备的安全性。
本文将介绍高低压开关柜通电试验台的参数并对其作出解释。
1. 输入电压在使用试验台进行测试之前，需要将其连接到电源，并输入相应的电压。
输入电压是通电试验台的基础参数之一，对于不同的试验台型号和需求可以有不同的输入电压要求。
常见的输入电压为220V、380V或华北地区的380V/220V三相四线制。
2. 输出电压试验台输出电压是指它向被测试对象发出的电压，即开关柜所需的电压。
输出电压要求根据被测试对象的不同而不同，一般为220V、380V或其他。
3. 输出电流输出电流是指试验台向被测试对象发出的电流，也是通电试验台的定额参数之一。
输出电流要求根据被测试对象的不同而不同，一般为1A、5A、10A等。
4. 幅值幅值是指交流电压或交流电流的最大值示值。
高低压开关柜通电试验台的交流电压或电流的幅值可以被调整和显示。
根据被测试对象的不同，一般设定幅值在0-750V之间。
5. 频率频率是指周期内电压或电流变化的次数，以赫兹(Hz)为单位。
高低压开关柜通电试验台的频率可以被调整和显示。
根据被测试对象的不同，一般设定频率在45-65Hz之间。
6. 升压时间升压时间是指开关柜从筐底电源通过试验台升到额定电压所需的时间。
升压时间可以影响开关柜的稳定性以及通电试验台的使用寿命。
一般来说，升压时间的设定范围是1-5s。
7. 试验时间试验时间是每次开关柜测试所需的时间长度。
测试时间可以对开关柜继电器、电容器、控制器、短路器、直流器的操作进行全面检测，预防开关柜故障。
根据测试对象的不同，试验时间一般为2-5s。
8. 负载电流负载电流是指试验台输出电流的大小，即开关柜所承受的电流负荷。
由于市面上开关柜类型繁多，负载电流根据不同的开关柜而有所不同，而负载电流也是通电试验台的重要性参数之一。
高低压开关柜通电试验台的参数介绍
高低压开关柜通电试验台的参数介绍高低压开关柜通电试验台是一种用于测试电力设备的设备。
在使用之前，我们需要了解试验台的参数，以确保测试能够顺利进行。
本文介绍高低压开关柜通电试验台的参数及其功能。
1. 电源输入参数高低压开关柜通电试验台的电源输入参数包括电压、频率、相数等参数。
在电力设备的测试中，需要测试各种不同电压和频率的设备，因此试验台需要具备相应的电源输入参数。
以下是电源输入参数的详细介绍：•电压输入范围：0-500V，可以测试各种不同电压的设备。
•频率输入范围：40-70Hz，可以测试各种不同频率的设备。
•相数：提供1相和3相两种不同的输入方式，可以测试不同相数的设备。
2. 试验通道参数试验通道参数包括试验通道数、试验通道类型等参数。
试验通道是将电力设备与试验设备连接的通道，其中的参数会对测试结果产生影响。
以下是试验通道参数的介绍：•试验通道数：试验台通常具备多个试验通道，可以同时测试多个电力设备。
•试验通道类型：试验通道类型包括高压通道、低压通道等。
3. 功能参数高低压开关柜通电试验台的功能参数主要包括储能电容器容量、输出电压等参数。
以下是功能参数的详细介绍：•储能电容器容量：储能电容器是试验台的一个重要组成部分，它能够存储大量的电能，在测试中能够提供稳定的电源输出。
•输出电压：试验台需要具备多种不同的输出电压，以满足各种不同设备的测试需求。
•输出电流：试验台还需要具备多个不同的输出电流，以满足各种不同电流设备的测试需求。
•输出功率：试验台的输出功率需要满足不同电力设备的测试需求。
4. 安全参数在测试电力设备时，安全因素非常重要。
高低压开关柜通电试验台也需要具备一些安全参数，以确保测试过程中的安全。
以下是安全参数介绍：•过载保护：试验台有过载保护功能，保护试验台不受过载损坏。
•过压保护：试验台有过压保护功能，当输出电压超过额定值时，会自动断电保护。
•漏电保护：试验台有漏电保护功能，当试验中出现漏电时，会立即切断输出电源。
TW-318型通用智能型电工、电子实验室成套设备
页眉内容TW-318型通用智能型电工、电子实验室成套设备●本产品的特点：实验台具有较完善的安全保护措施，较齐全的功能(详见实验台结构简介)。
实验桌中央配有通用电路板，电路板注塑而成，表面布有九孔成一组相互联通的插孔，元件盒在其上任意拼插成实验电路，元件盒盒体透明，直观性好，盒盖印有永不褪色元件符号，线条清晰美观。
盒体与盒盖采用较科学的压卡式结构，维修拆装方便。
元器件放置在实验桌下边左右柜内，大大提高了管理水平，规划化程度，大大减轻了教师实验准备工作。
●适用范围：适用于高等、中等、职校及技校电工学、电工原理、电子技术等课程实验。
可完成交直流、振荡、磁路电路，运算放大器、整流电路，交直流放大电路，数字逻辑电路等电路实验。
该设备是现有实验室设备的更新换代或新建、扩建实验室的理想产品。
它的配备是学校上水平、上等级的重要标志。
●实验台及操作桌结构：1、实验台外壳尺寸：123×35×20cm2、三相保险座3、三相电源输入指标4、总开关：实验台电源总开关，带漏电、过载保护5、试验按钮：试验漏电开关漏电功能6、电源输入指示1只7、电源输出指示3只(红、绿、黄三色)8、交流电压表：指示输出线电压9、电压转换开关：与电压表配合使用，监示输出线电压的大小与对称情况10、接线座5只：A单元三相四线及地线输出11、电流表W相电流输出指示12、O/I开关：三相四线电源输出控制(提高安全系数)13、接线座2只：B单元交流低压电源输出14、电表(2A)：B单元交流电流指示15、旋钮：B单元3-24V交流低压选择输出16、开关：C单元双路直流稳压电源开关17、旋钮：C单元双路Ⅰ路稳流调节18、旋钮：C单元双路Ⅱ路稳流调节19、接线座2只：C单元Ⅰ路直流稳压输出20、保险座：C单元双路稳压电源保险21、电表4只：双路稳压电源电压、电流指示22、接线座：D单元直流5V稳压输出23、电表：D单元电流0.5V输出指示24、开关1：控制各低压交流电、信号源25、开关2：控制E单元交直流调压电源26、电表：E单元交流电压输出指示27、接线座4只：E单元交流、直流输出口28、旋钮：E单元0～240V电压调节29、插座：G单元220V输出插座30、旋钮：音频功率放大器音量调节31、接线座2只：音频信号输入32、按钮：单次脉使能开关33、接线座3只：单次脉冲输出口35、旋钮：正弦波输出三级衰减幅度粗调36、旋钮：正弦波输出口37、接线座：正弦波输出口38、旋钮：矩形波输出幅度调节39、接线座：三角波输出口40、旋钮：函数信号发生器频率细调41、接线座：矩形波输出口42、旋钮：函数信号发生器五级频率粗调43、电表：函数发生器输出频率指示44、万用表：500型45、智能型交流电路测量电表：通过开关切换可同时测量电路I、U、KW、Kwh、T，八位液晶显示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
成套通电试验台高低压调试台成套综合测试台
KLJC-HI
一、产品概述：
KLJC-II成套设备综合特性测试台综合测试台是我公司根据GB1404&低压开关设备和控制设备》标准族及相关产品的技术标准和用户的特殊要求而设计开发的一种新型校验台。
本校验台由调压器、升流器、高精度数字电流表、电压表、交流接触器、按钮、指示灯等新型元器件组合而成，可供生产厂家或有关质检部门，为了保证安全，对成套设备的综合动作特性进行综合测量和签订分析。
二、设备用途：对成套设备进行储能、合闸、分励、过压、欠压、短路等动作特性测试。
三、技术参数：
1、输入电源：380V/220V ± 10%50Hz（A、B、C、N）
2、设备容量：6KVA
3、输出电流：三相AC0-10A连续可调电流
4、输出电压：三相AC0-500V连续可调电
单相AC0-250V连续可调电压
单相DC0-250V连续可调电压
三相AC380V固定电压
5、系统误差：＜1%
&波形失真：＜1%
7、计量器具准确度等级：
7.1电流表精度等级：1.5级
7.2电压表精度等级：1.5级
KLJG-III 成套设爲综合动作特性測试合
口口口芒•拄
KLJC-III成套设备堡負越生贊性测试台。
