十二道心电图机技术参数要求
医疗用品技术参数
一：高压消毒器参数
1、灭菌器容积：﹤60L
2. 控温范围： 109℃~135℃；
3、电源电压： 交流220V±10%，50HZ±1%；
4、加热器功率：3200VA；3500VA；
5、工作最高压力：0.212MPa；温度：135℃；
6、环境温度： 5℃-40℃；相对湿度≤80%RH。
二、不锈钢治疗车
规格：600*430*900mm
1.整车由不锈钢及不锈钢板组装而成。
2.双层设计，每层三面均带围栏，上部带抽屉，高级静音滑道，抽拉灵活无噪音。
3.配污物桶/污物盆。
4.配置四个优质静音万向脚轮，推动轻松灵活。
三、身高体重器
主要参数：100-200cm 分度值：0.5cm称重范围：8-200kg 分度值：0.1kg
整机自重：22kg机身高度：235cm工作电压：AC110-240V 50Hz功 率：10W
四、出诊箱
医生出诊使用为家庭使用和医生出诊使用，内盒式结构。皮材质，里面为绒布制作。有背带，上面有手把，里面有隔层。
五、有盖方盘、医用储槽
医用，优质加厚不锈钢材料制作，尺寸23cm。
六、紫外线车灯
电源电压：AC220V、50Hz 输入功率：130VA 。 灯管数量：4×30W。
计时范围：0-120 min 。紫外线波长：253.7nm。 辐照强度：≥90 μw/cm2 。
灯臂调节角度：90°、120°、150°三档 。外包装尺寸：106×20×28 cm 106×20×28cm 116×41×37cm 116×41×37 cm 。
七、超声雾化器
材料（ABS)、轻便、美观；新型送雾波纹管可任意角度弯曲，使用方便；晶片和电器元件采用接插链接方式，无需焊接、拆卸，维修；安全、方便；水槽断水自动保护和水位灯光指示等多种保护功能。
封闭式风道、采用双雾化杯，
一机多能：①雾化吸入②室内加湿③洁面美容。
工作原理：通过超声波振荡，将水药溶剂物雾化成极其微小的雾粒，病人以气雾吸入。
八、血糖仪参数： 1、检测样本 ： 末梢全血 2、用血量 ： 3 微升
3、测试范围 ： 2.2mmol/l-27.8mmol/(40mg/dl-500mg/dl) 4、测试时间 ： 25 秒 5、电源 ：两节 7 号电池 6、电池寿命 ： 大约测试 1000 次 7、记忆容量 ：220个
包装 1、血糖仪1台2、小皮包一个3、27#电池两枚4、说明书一本；保修卡一份5、检测样本 ： 末梢全血6、用血量 ： 3 微升7、测试范围 ：
2.2mmol/l-27.8mmol/(40mg/dl-500mg/dl) 8、测试时间 ： 25 秒9、、电源 ： 两节 7 号电池10、电池寿命 ： 大约测试 1000 次11、记忆容量 220 个
九、心电图机技术参数要求
1. 导 联：标准12导联 2. 采集方式：12导联同步采集
3. 显示：彩色液晶显示，同屏可显示12导联心电波形
4. 液晶屏≥4.3寸，5. 输入方式：浮地输入具有除颤效应防护和起博脉冲抑制电路 6. 输入阻抗：≥50 MΩ 7. 输入回路电流：≤50 nA，患者漏电流：＜10µA，频响：0.05～150Hz（-3dB） 8. 定标电压：1 mV±2%
9. 抗极化电压：≥±600 mV，（提供国家认可的资质单位证明文件） 10.灵敏度选择1.25，
2.5，5，10，20，40 mm/mV ±2%，六档以及自动可调 11.滤波器交流：滤波器交流：交流：50/60Hz（-20dB）；肌电25/35Hz（-3dB）；漂移滤波0.15Hz～0.5Hz；高频：70Hz,100Hz,150Hz
12.记录速度：5、6.25、10、12.5、25、50mm/s ，六档可调 13.具有导联脱落指示及按键声音提示功能 14.记录道数： 3CH+3R、6CH 、6CH+1R、12CH 、12CH+1R 15.记录方式：手动和自动均能同步打印十二道不压缩的心电波形 16.A/D转换：≥20位，提供国家认可的资质单位证明文件
17.采样率：≥8000样/秒，（提供国家认可的资质单位证明文件）
18.连续工作时间：交流≥10h；直流≥3h 19.时间常数>3.2s
20. 噪声电平≤15μVp-p 21. 共模抑制比≥100dB 22.记录系统：高灵敏度热点阵打印，记录纸宽：216mm或210mm 23. 分析功能：自动测量、自动分析，R-R间期分析，含R-R直方图和趋势图， 1分钟及5分钟心率失常分析。
24. 数据存储：最大可存储3000个以上的心电数据 25. 安全类别I类CF型
26. 电源要求：交流：220V±10%，50Hz/60Hz直流：内置可充电电池与电路
27..标准配置：主机一台，导连线一条，肢电极4个，胸电极6个，热敏打印纸1卷，其它必要辅件一套
28.制造商资质要求：制造企业注册资金≥5000万元，ISO9001质量体系认证证书和CMD医疗器械企业质量体系证书，具有CCC证书、CMC证书和CE证书等。
品牌心电图机在招标采购部门获得中标大于1500台记录。
十、供氧设备参数
1、本产品可用于医用输氧或保健用氧，适宜于因心血管系统、呼吸系统疾病以及高原综合症等需要氧疗的患者，
尤其适用于中小型医院、卫生所、保健站、疗养院、体育训练中心、高山哨所、家庭氧疗；
2、3升制氧机
供氧流量：VARIABLE 0.5 TO 3LPM 氧气纯度：≥90% 供氧压力：0.04Mpa
噪 音：≤45db（A） 功 率：300WATTS 电 源：220 VOLTS AC 50Hz 外形尺寸：438x208x480mm
重 量：21kg 可选颜色：用户自选 制氧方式：采用高分子膜分离的纯物理制氧技术
适用环境：温度：3℃-40℃ 湿度：80%RH以下 保存环境：温度：-10℃-40℃ 湿度：80%RH以下 主机耗电量：≤45W 可用人数：1-2人
十一、外科急救箱参数
【内装物品】
供氧器(1.4L) 1套吸氧管 1套氧桥 1只专用扳手1只加湿器1只血压表(表式)1具听诊器1付体温计1支压舌板1支开口器1把舌钳1把手术剪1把敷料镊1把针灸针1套止血带1条乳胶管1条导尿管1条弯盘（小号）1个卷式夹板1卷外伤缝合刀包（亦可用于接生）1包（1）手术刀柄（4#）1把（2）手术刀片（4#）2片（3）持针器（14cm)1把（4）止血钳（直全齿16cm）1把（5）止血钳（弯全齿16cm）1把（6）蚊式止血钳（直12.5cm)1把（7）手术剪（弯圆14）1把（8）辅料镊（直无钩12.5cm)1把（9）组织镊（2x3钩12.5cm)1把（10）帕巾钳(10cm)1把（11）缝合针（○1/2?8x20)1包缝合针（△1/2?9x24)1包（12）缝合线（黑丝线7#）1支缝合线（羊肠线1#）1支（13）手术手套1付（14）手术巾2块（15）纱布块4块（16）胶带纱布块1块（17）固定脐带用绷带卷1卷（18）棉线绳2根三角巾急救包2个小砂轮1-2个一次性注射器2ml，2支（自备）；5ml，2支（自备）；10ml，1支（自备）；20ml，1支（自备）绷带3卷胶布1卷一次性输液器1支（自备）棉签1包酒精瓶1个(自备)碘酒瓶1个(自备)针剂固定格若干个片剂固定格若干个
箱体外形尺寸
重量 约5kg
十二、观片灯参数
滚动式柱压片，取放方便，丙烯面板，滤波性好可有效过滤有害黄色光，
SUS304不锈钢外框，铝合金专用型材，
1.2mm冷轧钢板喷塑箱体。
LED光源。
多参数健康检测仪产品技术要求libang
多参数健康检测仪
产品名称 多参数健康检测仪
型号、规格 HC5
结构及组成 产品由多参数健康检测仪主机、多参数健康检查仪移动端软件、电源适配器、锂电池、心电附件、脉搏氧饱和度附件、无创血压附件组成。
产品适用范围/预期用途 适用于医疗机构中对成人、小儿的十二导心电图、心率、脉率、无创血压、脉搏氧饱和度的检测。
2性能指标
2.1安全
a) 多参数健康检测仪的安全应符合GB 9706.1-2007《医用电气设备第1部 分:安全通用要求》、GB/T 14710-2009《医用电器环境要求及试验方法》、 YY 0668-2008《医用电气设备第2部分：多参数患者监护设备安全专 用要求》、YY 0670-2008《无创自动测量血压计》、GB 9706.15-2008《医 用电气设备第1-1部分:通用安全要求并列标准:医用电气系统安全要 求》、GB 10793-2000^医用电气设备 第2部分:心电图机安全专用要求》、 YY 0784-2010《医用电气设备医用脉搏血氧仪设备基本安全和主要性 能专用要求》的要求。
b) 仪器的电磁兼容要求应符合YY0505-2012^医用电气设备第1-2部分安
全通用要求并列标准电磁兼容要求和试验》、GB 4824-2013中《工业 科学和医疗(ISM)射频设备骚扰特性限值和测量方法》1组A类的要求。
C)仪器的分析型心电图机部分应符合YY 0782-2010《医用电气设备—第2-51 部分:记录和分析型单道和多道心电图机安全和基本性能》、YY 1139-2013《心电诊断设备》的要求。
2.2基本性能性能指标
2.2.1心电参数
产品应符合 YY 1139-2013、YY0782-2010、GB 10793-2000 的规定，还应满足 以下要求：
2. 2.1.1输入阻抗。
输入阻抗应N50MQ (10Hz)；
2.2. 1.2输入回路电流。
输入回路电流应W 0.05|iA ；
12导联同步心电图诊疗常规
12导联同步心电图诊疗常规
【原理】常规心电图（electrocardiography，ECG，EKG）一般指体表心电图，是使用心电图机在体表连续记录心脏电活动的体表电位变化图形所形成的曲线。是一种常用的心血管疾病诊断方法。12导联同步心电图（12-lead simultaneos recording of ECG）是指对常规 12导联心电信号同步采集、放大并同步描记的心电图。
【12导联同步心电图具有独特的优越性】
1．同步描记、整体观察和测量同一心动周期12导联的波形，大大提高了测量的准确性，将心电波形的测量数据精确到千分之一秒，能客观的表达各波、段、间期的数据，克服了单导联心电图存在的测量变异性的弊病。
2．同步描记同一心动周期的12导联心电图，有利于心律失常的诊断，尤其是单源性或多源性早搏的识别和定位、心动过速的鉴别和分型、旁路的分型及定位、室内传导阻滞的诊断等，对心肌梗死的定位和范围判断也有优势。
3.利用计算机建立12导联同步分析的数据库，有利于心电图各基本参数标准化的建立和统计学的处理，为临床、教学和科研提供了便利的条件，可促进与国际心电图数据库的接轨和各国间心电信息的交流。
4．心电图粘贴方便，提高了工作效率。
近年来，WHO、国际心脏联盟协会（ISFC）。欧共体心电图标准化（CSE）工作小组等机构和越来越多的学者推荐使用12导联同步心电图。
【适应证】
1．有心悸、胸闷，疑为心律失常者，可发现和诊断各种类型心律失常。
2．疑为急性心肌梗死或急性心肌缺血者，结合临床可作确定诊断或排除诊断。
3．怀疑或已诊断的各种心血管疾病病人，可协助诊断房室肥大、心脏传导阻滞、心包炎、心肌损伤或心肌损害。
4．观察洋地黄、抗心律失常药物对心电活动的影响，协助判断药物疗效及毒性反应。
5．了解电解质紊乱对心电活动的影响。
6．某些病人外科手术前须进行此项检查。
【方法】
1．检查仪器无故障，连接牢靠的电源和地线。

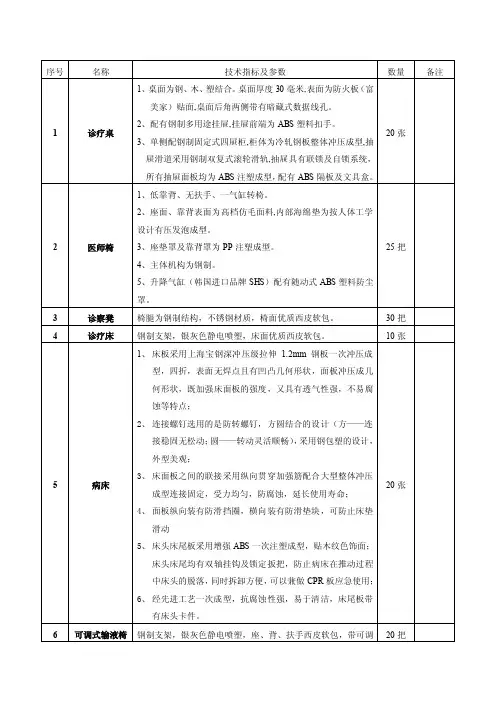

技术指标及参数
序号 名称 技术指标及参数 数量 备注
1 诊疗桌 1、桌面为钢、木、塑结合。桌面厚度30毫米,表面为防火板（富
美家）贴面,桌面后角两侧带有暗藏式数据线孔。 2、配有钢制多用途挂屉,挂屉前端为ABS塑料扣手。
3、单侧配钢制固定式四屉柜,柜体为冷轧钢板整体冲压成型,抽
屉滑道采用钢制双复式滚轮滑轨,抽屉具有联锁及自锁系统，
所有抽屉面板均为ABS注塑成型，配有ABS隔板及文具盒。 20张
2 医师椅 1、低靠背、无扶手、一气缸转椅。
2、座面、靠背表面为高档仿毛面料,内部海绵垫为按人体工学
设计有压发泡成型。 3、座垫罩及靠背罩为PP注塑成型。
4、主体机构为钢制。
5、升降气缸（韩国进口品牌SHS）配有随动式ABS塑料防尘
罩。 25把
3 诊察凳 椅腿为钢制结构，不锈钢材质，椅面优质西皮软包。 30把
4 诊疗床 钢制支架，银灰色静电喷塑，床面优质西皮软包。 10张
5 病床 1、 床板采用上海宝钢深冲压级拉伸1.2mm钢板一次冲压成
型，四折，表面无焊点且有凹凸几何形状，面板冲压成几
何形状，既加强床面板的强度，又具有透气性强，不易腐
蚀等特点；
2、 连接螺钉选用的是防转螺钉，方圆结合的设计（方——连
接稳固无松动；圆——转动灵活顺畅），采用钢包塑的设计，
外型美观；
3、 床面板之间的联接采用纵向贯穿加强筋配合大型整体冲压
成型连接固定，受力均匀，防腐蚀，延长使用寿命；
4、 面板纵向装有防滑挡圈，横向装有防滑垫块，可防止床垫
滑动
5、 床头床尾板采用增强ABS一次注塑成型，贴木纹色饰面；
床头床尾均有双轴挂钩及锁定扳把，防止病床在推动过程
中床头的脱落，同时拆卸方便，可以兼做CPR板应急使用；
6、 经先进工艺一次成型，抗腐蚀性强，易于清洁，床尾板带
有床头卡件。 20张
6 可调式输液椅 钢制支架，银灰色静电喷塑，座、背、扶手西皮软包，带可调20把 输液架
7 万能手术床 1. 床面尺寸：2000mm×500mm（长×宽）
十二道自动分析心电图机(FX-8322)
十二道自动分析心电图机(FX-8322)
FX-8322型十二道自动分析心电图机是北京福田电子医疗仪器有限公司新一代心电图机,它采用了先进的微处理器技术测量标准12导联心电图,经过临床使用, 操作方便,性能稳定,优质耐用,安全可靠,便于携带。
1. 同步采集显示、记录十二导联心电波形;
2. 6.5英寸彩色显示屏，高清晰波形显示，触摸屏菜单按钮设计为简便适用的通用彩色图标，更易于辨认和操作。
3. 内置存储器可以存储500例心电图数据文件。可以通过LAN接口连接网络，也可选择无线上网。
4. 210mm宽记录纸，同时兼容卷纸和折叠纸。
5. 数据输出模式，除福田原配格式外，数据可输出FDA_XML格式、MFER格式。
6. 具有回顾功能，记录和测量按键前的心电图，随时捕捉异常信息。
7. 可外接条码读出器或ID读卡器，快速载入病人数据，准确无误。
8. 随时警示电极左右接反问题，防止在病人离开医院后才发现此类问题。
9. 使用SD卡存储时，只需输入ID号，病人信息即可载入。
10. 具备最新的分析功能，可提供支持诊断的概要报告、分析指南报告、注释解说报告。
11. 在测量波形画面，可以显示波形缓冲略图和心电波形。测量波形画面可以追溯显示暂时保存在内部存储器的长达1分钟的波形数据。

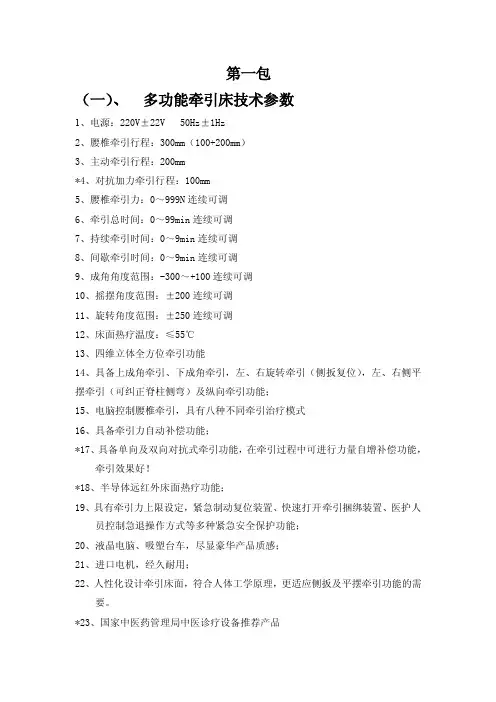

（一）、多功能牵引床技术参数
第一包
（一）、 多功能牵引床技术参数
1、电源：220V±22V 50Hz±1Hz
2、腰椎牵引行程：300mm（100+200mm）
3、主动牵引行程：200mm *4、对抗加力牵引行程：100mm
5、腰椎牵引力：0～999N连续可调
6、牵引总时间：0～99min连续可调 7、持续牵引时间：0～9min连续可调
8、间歇牵引时间：0～9min连续可调
9、成角角度范围：-300～+100连续可调 10、摇摆角度范围：±200连续可调
11、旋转角度范围：±250连续可调
12、床面热疗温度：≤55℃ 13、四维立体全方位牵引功能
14、具备上成角牵引、下成角牵引，左、右旋转牵引（侧扳复位），左、右侧平
摆牵引（可纠正脊柱侧弯）及纵向牵引功能； 15、电脑控制腰椎牵引，具有八种不同牵引治疗模式
16、具备牵引力自动补偿功能；
*17、具备单向及双向对抗式牵引功能，在牵引过程中可进行力量自增补偿功能，牵引效果好！
*18、半导体远红外床面热疗功能；
19、具有牵引力上限设定，紧急制动复位装置、快速打开牵引捆绑装置、医护人员控制急退操作方式等多种紧急安全保护功能；
20、液晶电脑、吸塑台车，尽显豪华产品质感；
21、进口电机，经久耐用； 22、人性化设计牵引床面，符合人体工学原理，更适应侧扳及平摆牵引功能的需
要。
*23、国家中医药管理局中医诊疗设备推荐产品 *24、生产企业通过欧盟CE认证和北京国医械华光认证有限公司（CMD）ISO9001、
13485医疗器械质量管理体系认证。 （二）、全自动五分类血液细胞分析仪参数
*1、检测原理：采用激光散射法对白细胞进行准确的五分类检测
*2、分类通道：具有独立的嗜碱性粒细胞通道
3、检测参数：≥23项参数，具有异常淋巴细胞报警信息
*4、进样方式：全自动进样，封闭进样
5、样本添加：可随时添加样本
*6、进样器容量：≥40个
7、检测模式：开放全血，预稀释血

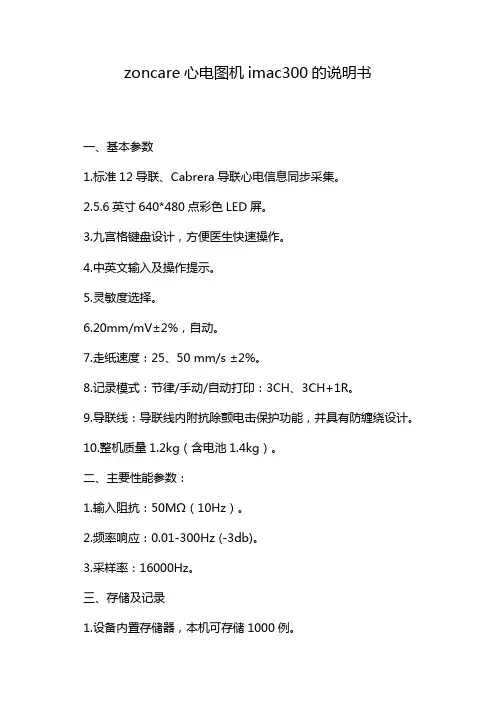

zoncare心电图机imac300的说明书
zoncare心电图机imac300的说明书
一、基本参数
1.标准12导联、Cabrera导联心电信息同步采集。
2.5.6英寸640*480点彩色LED屏。
3.九宫格键盘设计，方便医生快速操作。
4.中英文输入及操作提示。
5.灵敏度选择。
6.20mm/mV±2%，自动。
7.走纸速度：25、50 mm/s ±2%。
8.记录模式：节律/手动/自动打印：3CH、3CH+1R。
9.导联线：导联线内附抗除颤电击保护功能，并具有防缠绕设计。
10.整机质量1.2kg（含电池1.4kg）。
二、主要性能参数：
1.输入阻抗：50MΩ（10Hz）。
2.频率响应：0.01-300Hz (-3db)。
3.采样率：16000Hz。
三、存储及记录
1.设备内置存储器，本机可存储1000例。 2.支持外接U盘、SD卡扩展存储空间。
3.数据储存格式：pdf、png、HL7、Xml、ECG。
4.记录纸规格：折叠纸/卷纸，80mm。
5.可设置无纸化记录模式，无需打印即可记录并保存病例。
6.交直流两用，自动转换，内置可充电锂离子电池，充满电后可连续工作3小时以上。
四、外部输入接口：
1.支持有线、无线Wi-Fi联网。
B接口，SD卡接口，网络接口。
3.支持扫描枪、读卡器信息录入设备。
4.可以直接输出HL7\ XML \DICOM格式标准协议，心电图机能将心脏活动时心肌激动产生的生物电信号（心电信号）自动记录下来，为临床诊断和科研常用的医疗电子仪器。
5.心脏在搏动之前，心肌首先发生兴奋，在兴奋过程中产生微弱电流，该电流经人体组织向各部分传导。由于身体各部分的组织不同，各部分与心脏间的距离不同，因此在人体体表各部位，表现出不同的电位变化，这种人体心脏内电活动所产生的表面电位与时间的关系称为心电图。心电图机则是记录这些生理电信号的仪器。
6.国内一般按照记录器同步输出道数分为：单道、三道、六道和十二道心电图机等。
心电图机标准及各类产品性能参数对比
心 电 图 机 检 定 规 程
JJG 543-2008
JJG 543-2008规程等效采用OIML R90《心电图机》国际建议所提出的计量性能、检定方法和设备，并根据我国实际情况，对个别检定项目略作修改。
适 用：单通道、多通道模拟心电图机
不适用：数字心电图机、向量心电图机、心电监护仪
美国FDA认证，欧盟需要CE认证
5.1 定标电压（内部幅度校准器）：
最大允许相对偏差为±5%
心电图机内部均有1mV标准信号发生器，作为衡量人体心电信号电压大小（心电图波形幅度）的标准，即所谓“定标”。定标电压准确与否决定了心电图机能否准确描记心电波形幅度。
5.2 电压测量：
最大允许相对误差按±10(1+U1/Uin)%计算
（式中 U1为电压测量范围的最小值，即0.1mV）
考察放大器工作的线性情况，线性是指输出信号应与输入信号成正比变化，较宽的线性工作范围可使心电信号波形失真小。理想情况下，如灵敏度为10mm/mV时，输入0.2mV、1mV、2mV不同的幅度信号时，描记幅度应为2mm、10mm、20mm。
5.3 时间间隔：
最大允许相对误差按±10(1+T1/Tin)%计算
（式中 T1为时间间隔测量范围的最小值，等于0.06s）
5.4 时标：
最大允许相对偏差为±5%
近些年，有些心电图机中将时标与定标电压信号做在一起，用幅度1mV,时间1s的信号，分别校准幅度和时间。我国习惯于称定标电压，故目前继续这样称谓。在R90国际建议中称校准器，校准器产生标准的幅度为1mV,周期为1s的信号，供校准心电图用。因此，可将规程中的时标理解为这个校准信号周期的时间间隔。
5.5 幅频特性：
（1～60）Hz，最大允许相对偏差 +5%～－10%
5.6 耐极化电压：加±300mV的直流极化电压，幅度最大允许相对偏差±5%
尽管心电图机电极已经采用了特殊材料，但是由于温度的变化以及电场和磁场的影响，电极会产生极化电压，一般不高于300mV。心电图机的正常功能应不受极化电压的影响，该指
医疗设备技术参数
医疗设备技术参数
医疗设备技术参数1、温热式低周波治疗器
⼀、原装进⼝设备
注册名称：低频电⼦脉冲治疗仪
型号: HL-III型
产地/品牌：⽇本HOMER ION （好玛）
制造商：株式会社HOMER ION（好玛）研究所⼆、技术要求
2、 12导全⾃动⼼电图机
1、原装进⼝，⽇本光电ECG-9130P
2、导联选择：标准⼗⼆导联；⼗⼆导联同步采集⼗⼆导联同步记录。
3、输⼊阻抗：≥10 MΩ
4、频率响应：0.05~150Hz
5、时间常数：≥3.2秒6、可设置＞23秒⼼电图记录和分析
7、灵敏度选择：5、10、20mm/mv
9、屏幕尺⼨：≥5.6英⼨
10、记录速度：5、10、12.5、25、50mm/s
11、显⽰波形：同步显⽰连续12道⼼电波形和12导联+节律ECG波形;显⽰⾓度可调。
12、记录⽅式：热敏记录，缺纸报警，⾃动停⽌打印和⾛纸
13、记录模式：⼿动、⾃动、长时间节律导联记录。可通过“回顾”键记录按此键之前10-24
秒的⼼电波形和分析。可进⾏⼆阶梯、R-R间期、负荷后测试记录。如发现异常⼼律，可⾃动完成节律导联的1分钟波形记录。14、⾃动功能：⾃动导联转换，⾃动增益，⾃动定标，⾃动充电
15、通迅功能：可把⼼电数据传输到计算机上（配合安装⼼电软件）实现⼤容量的存储。
16、电源要求：AC220V 直流：内置可充电电池和充电器，电池充满电可连续⼯作40分钟
以上。17、安全性：当使⽤原装导联线（BJ-963D）时具有CF级别除颤保护
18、ECG分析程序：ECAPS 12C，分析时间：4秒，病例分析241种，判断类型5种，
19、安全规格：IEC 60601-2-51 2003
JIS T 1001 1992
3、除颤仪
⼀、原装进⼝设备、德国Defi-B
⼆、技术要求
运⾏⽅式：异步，外部除颤治疗
电极板：内含组合式⼉童电极
能量等级：20/50/100/160/250 /360焦⽿(50Ω)
电池容量：360焦⽿放电45次（当显⽰电池⽤完后，还有10次放电能量的储存输出：抗空载运⾏和短路
理邦se1200说明书
01.54.455322-11 - 1 - 连接电源线（当使用交流电源时）->连接地线（若有需要）->安装记录纸->连接导联线到心电图机右侧的导联线插座->连接导联线的电极连接器至电极->按键盘上的 键 开机->用酒精清洁放电极处的皮肤->涂上导电膏->连接好所有的电极至病人。 连接电极，检查心电信号 操作指南
01.54.455322-11 - 2 - 信号质量显示 观察心电图机屏幕上的提示信息及心电波形。 现象 提示 可能原因 显示“导联脱落” 导联名称高亮显示 心电波形显示为一直线 电极接触不良 导联线连接不良 无效电极，电极从患者身上脱落 导联线与心电图机上的插座连接松动 导联线的电极连接器和心电电极接触不良 输入病人信息 点击“病人”下面的F1功能键打开“病人信息输入”窗口。 输入病人信息 1) 按 Tab 键移动光标至某一文本框，然后输入信息。 2) 按 Tab 键可以切换至下一个信息框，按 Shift + Tab 键可以切换至上一个信息框。
01.54.455322-11 - 3 - 选择选项 1) 按 Tab 键高亮显示某一个下拉框 2) 按上下箭头键选择某一选项 关闭“病人信息输入”窗口 1) 按回车键保存信息并退出“病人信息输入”窗口 2) 按Esc键取消输入信息并退出“病人信息输入”窗口 注意：默认情况下，系统自动生成病人ID。如果在“病人信息设置”窗口中设置“ID产生方式”为“输入”，用户也可以手动输入病人ID。 打印自动报告 1) 按模式键选择自动模式。“自动”会显示在屏幕上 2) 按打印/停止键开始打印报告。 3) 在记录过程中，若有需要，用户可随时按打印/停止键停止记录。
01.54.455322-11 - 4 - 打印故障排除 现象 解决方法 出现卡纸 打开记录仪盖，抽出纸仓中的纸，撕掉弄皱的几页，重新放纸。 机器提示“纸张错误” 可能是系统没有检测到打印纸上的黑标。打开记录仪盖，检查打印纸底部是否有黑标，重新装纸。 机器提示“记录仪缺纸” 检查是否有纸，检查打印纸上的黑标是否正好对着打印头上的黑标检测窗口。 打印结束时，打印纸没有停在折痕处，不易撕纸且撕下来的报告不美观。 按进纸键进纸。 关闭窗口 1) 按回车键离开任一窗口并保存信息 2) 按Esc键关闭任一窗口并且不保存信息. 在列表框中选择选项 1) 按 Tab 或 Shift + Tab 键高亮显示某一列表框。 2) 按上下箭头键选择一选项。 界面操作指导
数字式心电图机产品技术要求深圳市凯沃尔电子
产品名称 数字式心电图机
型号、规格 单道：ECG-1101B、ECG-1101C、ECG-1101G三道：ECG-1103B、ECG-1103G、ECG-1103GW、ECG-1103L、ECG-1103LW
结构及组成 数字式心电图机是由输入缓冲级、数字处理单元、主控部分、热敏打印输出、液晶显示和电源部分组成。
产品适用范围/预期用途 该心电图机用于十二导联同步提取人体的心电波形，供医疗机构做临床诊断和研究。
性能指标
2.1 心电图机外观和调节机构要求
2.1.1 心电图机外壳应整齐美观，表面应整洁，色泽均匀，无伤斑、裂纹等缺陷。
2.1.2 心电图机面板上应无涂覆层脱落、锈蚀，文字和标志应清晰、准确、牢固。
2.1.3 心电图机塑料件应无起泡、开裂、变形、灌注物溢出现象。
2.1.4 机械控制和调节机构应灵活可靠，紧固部位应无松动，按键应灵敏。
2.2 状态/波形显示
通过面板操作观察其各状态显示功能是否正常。如果具有心电波形显示功能，
观察波形显示是否正常工作。
2.3 基本技术要求
产品应符合 YY 1139-2013《心电诊断设备》的要求，并满足以下补充要求：
2.3.1 增益设置和准确度
2.3.1.1 设备应至少有五档增益选择20mm/mV、10mm/mV、5mm/mV、2.5mm/mV和自动，增益准确度为±5%。
2.3.1.2 耐极化电压：叠加±500mV 的直流极化电压，增益变化应为±5%。
2.3.1.3 最小检测信号：对 10Hz、20μVp-p 偏转的正弦信号能检测。
2.3.2 时间基准选择及准确度
设备应至少有时间基准：6.25mm/s、12.5mm/s、25mm/s和50mm/s，允差±3%；
2.3.3 频率和脉冲响应
设备的频率响应在增益为10mm/mV时，应与表2规定的要求一致，需至少同时满足方法A、B、C、D的要求。
表2 频率响应
方法 额定输入幅度 输入频率和波形 相对输出响应
