01-D-16-05 控制电缆终端制作及安装

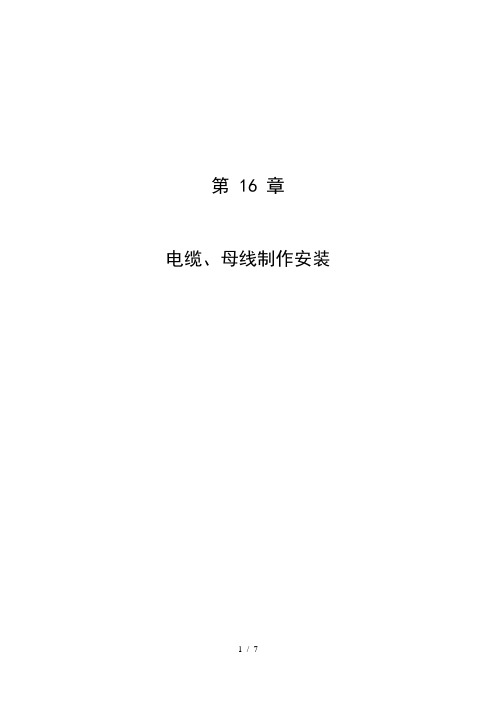

第16章 电缆、母线制作安装
第 16 章电缆、母线制作安装说明一、本章包括电缆管敷设、电缆敷设、电缆头制作安装、电缆防火设施安装、母线制作安装共5节。
二、电缆安装1．电缆安装包括电缆管制作安装、电缆敷设、电缆头制作安装及电缆防火设施安装等内容。
2．电缆管安装，包括领料、搬运、煨管配制、安装固定、接地、临时封堵、刷漆等。
电缆管敷设是按不同地点、位置及各种方法综合拟定的，使用时(除另有注明外)均不作调整。
3．电缆敷设，包括领料、搬运、外表及绝缘检查、放电缆、锯割、封头、固定、整理、刷漆、挂电缆牌等。
穿管敷设还包括管子清扫。
电缆敷设是按不同地点、位置及各种方法综合拟定的，使用时(除另有注明外)均不作调整。
4、37芯以下控制电缆敷设套用35mm2以下电力电缆敷设定额。
5、电缆敷设均按铝芯电缆考虑，如铜芯电缆敷设按相应截面定额的人工和机械乘以1.4系数。
6、电缆敷设定额中均未考虑波形增加长度及预留等富余长度，该长度应按基本长度计入工程量。
7．电缆头制作安装，指10kV及以下电力电缆和控制电缆终端接头及中间接头制作安装。
包括电缆检查、定位、量尺寸、锯割、剥切、焊接地线、套绝缘管、缠涂(包缠)绝缘层、压接线端子、装外壳(终端盒或手套)、配料、清理、安装固定等工作内容。
8、电缆头制作安装均按铝芯电缆考虑，如铜芯电缆电缆头制作安装按相应定额乘以1.2系数。
9、电缆防火设施安装包括：防火隔板加工、固定；防火堵料拌和、孔洞封堵；电缆清洁及防火涂料涂刷。
10、未包括内容：(1) 电缆桥架（支架）制作安装（另套第15章“铁构件制作安装”定额）；(2) 隔热层、保护层制作安装。
三、母线制作安装1、本节包括户内支持绝缘子、穿墙套管、母线、母线伸缩节(补偿器)等制作安装。
2、户内支持绝缘子、穿墙套管安装(1) 工作内容包括：搬运、开箱检查、钻孔、安装固定、刷漆、接地、配合试验。
不包括固定支持绝缘子及穿墙套管的金属结构件制作安装，应另套第15章“铁构件制作安装”定额计算。

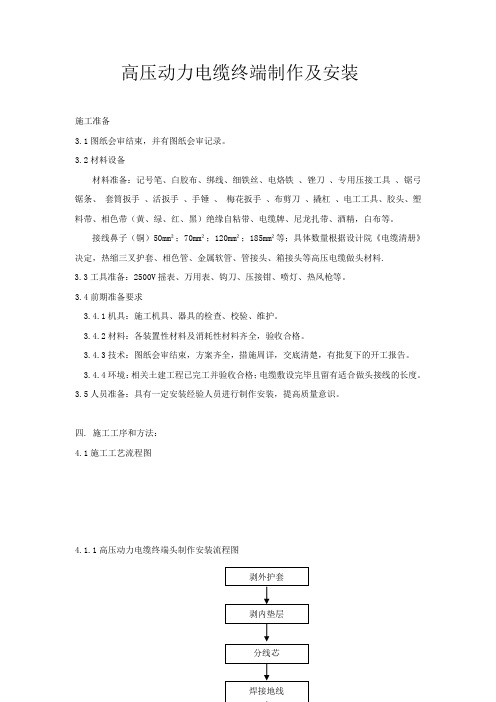

高压动力电缆终端制作及安装概要
高压动力电缆终端制作及安装施工准备3.1图纸会审结束，并有图纸会审记录。
3.2材料设备材料准备：记号笔、白胶布、绑线、细铁丝、电烙铁、锉刀、专用压接工具、锯弓锯条、套筒扳手、活扳手、手锤、梅花扳手、布剪刀、撬杠、电工工具、胶头、塑料带、相色带（黄、绿、红、黑）绝缘自粘带、电缆牌、尼龙扎带、酒精，白布等。
接线鼻子（铜）50mm²；70mm²；120mm²；185mm²等；具体数量根据设计院《电缆清册》决定，热缩三叉护套、相色管、金属软管、管接头、箱接头等高压电缆做头材料.3.3工具准备：2500V摇表、万用表、钩刀、压接钳、喷灯、热风枪等。
3.4前期准备要求3.4.1机具：施工机具、器具的检查、校验、维护。
3.4.2材料：各装置性材料及消耗性材料齐全，验收合格。
3.4.3技术：图纸会审结束，方案齐全，措施周详，交底清楚，有批复下的开工报告。
3.4.4环境：相关土建工程已完工并验收合格；电缆敷设完毕且留有适合做头接线的长度。
3.5人员准备：具有一定安装经验人员进行制作安装，提高质量意识。
四. 施工工序和方法：4.1施工工艺流程图4.1.1高压动力电缆终端头制作安装流程图剥外护套剥内垫层分线芯焊接地线调试试验接线4.1.2 高压电缆中间头制作安装剥外护套和铠装剥内护套及填充物锯线芯剥屏蔽及半导体固定应力管套入管材压接连接管缠半导体包绕填充胶固定内绝缘固定半导体安装屏蔽网及地线固定金属护套固定密封套4．2 工序方法4.2.1 设备领运及检查：做头前先检查电缆的型号、绝缘、根数、位置与设计是否相符；4.2.2 高压电缆热缩型终端头制作方法：4.2.2.1 电缆做头材料的准备及电缆护层的剥切：1 检查电缆做头材料与电缆规格型号是否相符，用2500V兆欧表测量电缆的绝缘值，并做好记录。
2 测量接线位置，确定做头长度，用锯弓锯掉多余部分，用电工刀剥切外护套。
3 由外护层断口处量取30mm铠装，绑扎线，其余钢铠剥除。

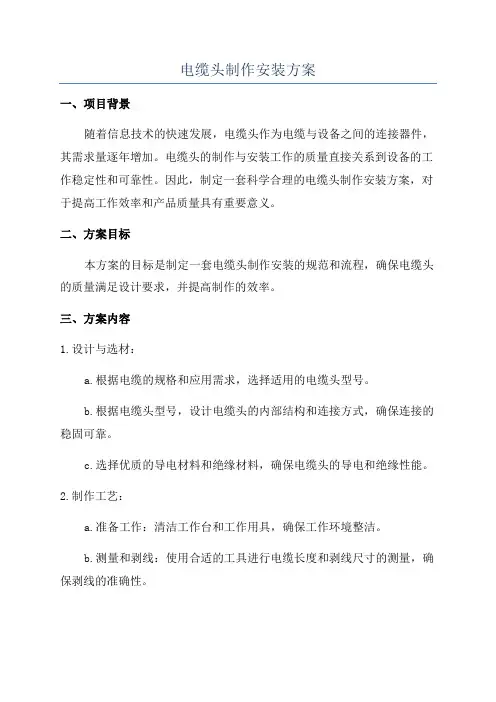

电缆头制作安装方案
电缆头制作安装方案一、项目背景随着信息技术的快速发展，电缆头作为电缆与设备之间的连接器件，其需求量逐年增加。
电缆头的制作与安装工作的质量直接关系到设备的工作稳定性和可靠性。
因此，制定一套科学合理的电缆头制作安装方案，对于提高工作效率和产品质量具有重要意义。
二、方案目标本方案的目标是制定一套电缆头制作安装的规范和流程，确保电缆头的质量满足设计要求，并提高制作的效率。
三、方案内容1.设计与选材：a.根据电缆的规格和应用需求，选择适用的电缆头型号。
b.根据电缆头型号，设计电缆头的内部结构和连接方式，确保连接的稳固可靠。
c.选择优质的导电材料和绝缘材料，确保电缆头的导电和绝缘性能。
2.制作工艺：a.准备工作：清洁工作台和工作用具，确保工作环境整洁。
b.测量和剥线：使用合适的工具进行电缆长度和剥线尺寸的测量，确保剥线的准确性。
c.预处理：将电缆头的内部结构组装在一起，包括导电部分和绝缘部分。
d.导电部分制作：将导电材料按设计要求制作成导电片，并用焊锡或焊接连接到电缆的导线上。
e.绝缘部分制作：使用绝缘材料将电缆的绝缘层进行包覆，确保绝缘性能。
f.接头固定：用接头固定工具将电缆头固定在电缆上，确保连接的牢固性。
g.测试：使用测试仪器对电缆头进行性能测试，确保电缆头的质量符合要求。
3.安装流程：a.准备工作：确认电缆头和设备的连接口和插针的型号和数量。
b.清洁工作：清洁设备的连接口和插针，确保连接的不受污染。
c.连接电缆头：将电缆头的插针插入设备的连接口中，确保插入的深度和方向正确。
d.固定连接：使用固定工具等将电缆头固定在设备上，确保连接的牢固性。
e.测试连接：使用测试仪器对连接进行测试，确保连接的质量符合要求。
四、方案实施1.培训与熟练：a.对工作人员进行电缆头制作与安装的培训，包括理论知识和实际操作。
b.进行实际操作练习，培养工作人员的操作技能和应变能力。
2.质量监控：a.建立质量监控制度，对每个环节进行监控和检查。
低压及控制电缆电缆头制作安装作业指导书概要
昆明地铁XXXX机电安装项目部低压及控制电缆头制作安装作业指导书编制：审核：批准：编制单位：XXXXXXXXXXXXXXXXXXXXXXXXXXXXXX机电安装项目部编制日期：2013年3月目录1 目的和适用范围 (3)2 编制依据 (3)3 施工准备 (3)3.1 材料要求： (3)3.2 主要机具： (4)4 操作工艺 (4)4.1 工艺流程： (4)4.2 摇测电缆绝缘： (4)4.3 剥电线铠甲，打卡子： (5)4.4 焊接地线： (6)4.5 包缠电缆，套电缆终端头套： (6)5质量标准 (5)6成品保护 (8)7应注意的质量问题 ....................... 错误!未定义书签。
8应具备的质量记录 (9)低压及控制电缆头制作安装1 目的和适用范围1.1规范施工行为，确保施工达到设计要求。
本作业指导书规范低压及控制电缆头制作的全过程，规定低压及控制电缆头制作全过程的要求和质量标准。
1.2本工艺标准适用于汽车北站站、龙头村站、羊肠村站、司家营站、金安小区站电气动力的低压及控制电缆头制作安装。
2 编制依据《昆明地铁首期北段1标机电安装及装修工程施工招标》文件；《昆明地铁首期北段1标机电安装及装修工程》合同文件；《昆明地铁首期北段1标工程设计的图纸及设计文件》；《昆明轨道交通有限公司相关文件》《建筑电气工程施工质量验收规范》（GB50303－2002）《电气装置安装工程接地装置施工及验收规范》（GB5D169－2006）《地下铁道工程施工及验收规范》（GB50299－1999）（2003年版）3 施工准备3.1 材料要求：3.1.1 电缆终端头套、塑料带、接线鼻子、镀锌螺丝、凡士林油、电缆卡子、电缆标牌、多股铜线等材料必须符合设计要求，并具备产品出厂合格证。
3.1.2 塑料带应分黄、绿、红、黑四色，各种螺丝等镀锌件应镀锌良好。
3.1.3 接地线采用16mm2的铜绞线。
对于10平方毫米以下的低压电缆的接地线采用6平方毫米的铜导线。
电缆终端头接地及保护管安装作业指导书
电缆终端头接地及保护管安装作业指导书1 适用范围1.1 电压等级35kV及以下配网工程。
1.2 电气类别（1）电缆终端头接地安装。
（2）电缆从沟道引上杆、设备，或者室内行人容易接近的地方、距地面高度2m以下的电缆。
2 编写依据表2 编写依据4 安全风险辨析与预控4.1电缆终端头接地及保护管安装作业前，施工项目部根据该项目作业任务、施工条件，参照《电网建设施工安全基准风险指南》（下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分析表。
4.2 按《指南》中与电缆终端头接地及保护管安装作业相关联的《电网建设安全施工作业票》（编码：DLFJAZ-05-01/01），结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。
4.3 施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。
4.4 安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用10天，超过10天须重新办理作业票，在工作完成后上交项目部保存备查。
表4.1作业任务安全基准风险指南5 作业准备5.1 作业前施工条件表5.1 作业前施工条件5.2 人员、主要工器具及仪器仪表配置表6 作业方法7质量控制措施及检验标准7.1质量控制措施7.1.1现场负责人应根据现场情况安排技术人员负责质量监控。
7.1.2作业人员必须熟悉工程作业流程和质量检验标准；技术岗位人员必须持有与作业相应、有效的上岗证。
7.1.3现场负责人在进行安全技术交底时必须详细介绍本作业质量控制要点、常见的质量通病及其防治措施。
7.1.4作业现场必须有经审核批准的设计图纸和施工方案，作业人员必须按图施工。
7.1.5施工质量检验一般按以下方式进行。
质量检验一般采用三级检验制，施工队（组）对所施工的分项工程应进行100%的质量自检；项目部对所负责施工的分部工程和单位工程组织质量检查，复检比例不宜低于50%；公司对单位工程组织检查，抽检比例不宜低于20%。
电缆终端头、中间接头制作作业指导书
电缆终端头、中间接头制作作业指导书1适用范围本指导书适用于10kV交流高压电缆终端头、中间接头制作。
2编制依据2.1《铁路电力管理规则》和《铁路电力安全工作规程》（铁运〔1999〕103号）2.2《高速铁路电力管理规则》（铁总运[2015]49号）2.3《铁路电力安全工作规程补充规定》（铁总运[2015]51号）2.4《杭州供电段高速铁路电力设备运行管理细则》2.5《杭州供电段高速铁路电力设备检修管理细则》2.6《杭州供电段普速铁路电力设备运行管理细则》2.7《杭州供电段普速铁路电力设备检修管理细则》3安全风险提示3.1风险识别3.1.1电缆终端头、中间接头制作过程中存在触电伤害。
3.1.2电缆终端头、中间接头制作过程中存在烧伤、烫伤伤害。
3.2管控措施3.2.1作业过程中必须执行“三戴二穿”制度，合理安排作业人员，做好必要的防护工作。
3.2.2电缆终端头、中间接头制作过程中，对于必须停电的高压设备停电要彻底，并在有可能来电的方向设置接地封线，悬挂“禁止合闸，有人工作！”的标示牌。
3.2.3电缆终端头、中间接头制作需在栅栏内进行的，危及行车且需进入栅栏或上道进行作业时，工区应按要求办理相关登记手续，设置驻站人员，取得许可后方可进行作业。
不危及行车但需进入栅栏或上道进行作业时，工区应做好相关抢修准备工作，在天窗点内按要求办理相关手续进行作业。
在作业过程中，抢修组受路局供电调度指挥、并指定专人负责与其保持联系。
3.2.4需要进入铁路栅栏内的作业，作业时不得在道心内行走、坐卧。
3.2.5喷灯使用中，点火时严禁将喷嘴朝向人或易燃物品。
喷灯油桶不得漏油，加油后螺丝应拧紧。
4作业程序4.1作业前准备4.1.1执行“三戴二穿”制度，合理安排作业人员，作业人员明确所分担的作业任务和作业安全事项。
4.1.2准备好作业所需的工具材料，如照明用具、个人工具包、对讲机等。
4.2热缩型电缆终端头、中间接头制作作业4.2.1单芯电缆热缩型终端头制作4.2.1.1剥去外护套，剥切尺寸根据材料户内型外护套400mm+接线端子孔深。
10kV电缆冷缩终端头制作安装作业
10kV电缆冷缩终端头制作安装作业标准包括以下方面：
1. 电缆准备：选择适当规格的电缆，清除电缆外皮和绝缘层上的污垢，并根据终端头的规格剥去合适长度的绝缘层。
2. 终端头准备：根据电缆类型和终端头规格选择适当的终端头，检查终端头的型号和质量，并清洁终端头的内部和外部表面。
3. 终端头安装：将终端头套在电缆绝缘层上，确保终端头与绝缘层良好接触，使用适当的工具将终端头压缩固定。
4. 导体连接：根据终端头的设计，将电缆导体与终端头的导体连接部分固定连接，确保连接牢固且电流传导良好。
5. 终端头冷缩：使用热风枪或其他适当的工具对终端头进行冷缩处理，以确保绝缘层与终端头完全密合。
6. 测试和检查：对终端头安装后的电缆进行电气测试和外观检查，确保终端头安装正确且没有故障。
7. 包装和记录：对安装完成的终端头进行适当的包装，记录必要的安装信息，如终端头型号、电缆信息、安装日期等。
以上是制作和安装10kV电缆冷缩终端头的基本标准，具体操作过程可能会根据不同的终端头厂商和项目要求有所不同，应根据具体情况进行操作。
同时，在进行安装前应确保操作人员具备相关技能和培训，并严格遵守安全操作规范。
第 1 页共 1 页。
冷缩电缆终端接头制作安装作业
冷缩电缆终端接头制作安装作业1、作业前工作（1）现场施工负责人向进入本施工范围的所有工作人员明确交待本次施工设备状态、作业内容、作业范围、进度要求、特殊工程施工要求、作业标准、安全注意事项、危险点及控制措施、危害环境的相应预防控制措施、人员分工，并签署（班组级）安全技术交底表。
（2）工作负责人负责办理相关的工作许可手续，开工前做好现场施工防护围蔽警示措施。
（3）现场施工负责人检查确认进入本施工范围的所有工作人员正确使用劳保用品和着装，并带领施工作业人员进入作业现场。
（4）将电缆封口打开，用2500～5000V绝缘电阻表测试绝缘合格方可进入下一道工序。
（使用绝缘电阻表测试绝缘应按电缆实验要求执行）（5）在带电运行区域内或邻近带电区域内安装电缆头，应有可靠的安全措施。
（6）安装户内电缆头前，在对应的柜盘或母排下按设计要求安装电缆支持角铁并接地（如柜盘有固定点且固定点与柜的连接点距离足够安装电缆头时，可以不用重复安装电缆支持角铁）。
（7）安装户外电缆头前，按设计要求在安装电缆头的电杆（塔）上安装电缆抱箍或金具，电缆抱箍或金具应具有足够的机械强度，满足终端和临时荷重的承载要求。
抱箍或金具及保护管应坚固耐用，并应镀锌。
（建议采用热镀锌材料）（8）矫直并清洁端部一段电缆。
（9）做好防雨、防尘措施2、开始主要作业现场施工负责人发出许可开工命令3、剥切电缆（1）在确定基本点后，按规定的尺寸进行剥切外护层和铠装层。
（2）剥切内衬层和填料，将内衬层剥到距铠装层切断处5～10mm。
（3）35kV 电压等级请参照中国南方电网有限责任公司电网建设施工作业指导书相关部分4、安装接地线（1）将编织接地铜线分别绕包在三相屏蔽层上并绑扎牢固，锡焊在各相铜带屏蔽上。
对于铠装电缆需用镀锡铜线将接地线绑在钢铠上并用焊锡焊牢再行引下。
对于无铠装电缆可直接将接地线引下。
（2）接地线截面面积不应小于下表规定电缆截面16mm2及以下，接地线截面可与芯线截面相同。
电气WHS点控制汇总
电气部分WHS控制点汇总表电气安装包括试验、调试WHS点66个（电缆、光缆敷设分别为一W 点，同编号），其中：H点：8个（安装7个，试验1个）；W点：52个（安装41个，试验11个）；S点：6个（安装3个，试验2个，调试1个）见证点（w）质量控制记录表工程名称：编号：施工单位见证人员：监理单位见证人员：其他单位（可选择）见证人员：见证点（w）质量控制记录表填写说明：1、工程名称：送变电工程项目全称；2、编号：按专业代号加序号，如土建专业见证记录表编号BTW001；3、工程编号：按工程质量WHS控制点设置，土建专业五级或线路、电气专业三级工程编号；4、控制标准编号：本项检查点采用工程质量控制标准编号，如绝缘油和S F6气体试验见证点检查，编号为SY14；5、检查部位：如试验报告检查或活动墙面检查等；6、检查日期：同步检查日期；7、检查项目及检查方式：采用工程质量控制标准设置的检查项目和相应的检查方式；8、检查情况：被检查项目实体质量的，例如结构、工艺、观感、文件内容、试验项目等见证检查情况;9、检查结论：检查合格、符合设计要求或符合验收规范等;10、在同时进行多项同类项工程质量检查时，可合并使用1张W 质量控制记录表记录，文件、现场见证中如果存在审批文件或签字确认文件，可以不再形成W记录。
⑤、停工待检点（H）质量控制记录表停工待检点（H）质量控制记录表工程名称：编号：施工单位检查人员：监理单位检查人员：勘察、设计单位检查人员：业主单位检查人员：停工待检点（H）质量控制记录表填写说明：1、工程名称：送变电工程项目全称；2、编号：按专业代号加序号，如土建专业见证记录表编号BTH001；3、工程编号：按工程质量WHS控制点设置，土建专业五级或线路、电气专业三级工程编号；4、控制标准编号：本项检查点采用工程质量控制标准编号，例如强夯地基停工待检点（H）点检查，编号为BT012；5、检查部位：例如110kV配电装置场地或220kV配电装置场地等；6、检查日期：同步检查日期；7、检查项目及检查方式：采用工程质量控制标准设置的检查项目和相应的检查方式；8、检查情况：被检查项目实体质量，例如结构、工艺、前控文件检查检查情况等;9、检查结论：检查合格，允许进行下一道工序或不合格，不允许进行下一道工序;10、本表参加检查单位各自留存一份。
干包式低压电缆终端头制作作业指导书讲解
天府大道南延线道路照明工程干包低压电缆终端头制作与安装作业指导书编制：审核：批准：编制单位：成都天府大道南延线电气工程项目部编制日期：二〇一二年八月三十日目录1 干包压电缆终端头制作与安装的适用范围、特点........................................................................-2 -2 干包低压电缆终端头制作与安装的适用标准、规范....................................................................- 2 -3 干包低压电缆终端头制作与安装的资源配置................................................................................- 3 -3.1技术准备..........................................................................................................................- 3 -3.2劳动力准备（以一个电缆头为准）..............................................................................- 3 -3.4材料准备（以一个电缆VV22-0.6/1kV（4×25+16）的一个头为准）.....................- 4 -4 干包低压电缆终端头制作与安装的施工方法................................................................................-5 -4.1工艺流程..........................................................................................................................- 5 -4.2准备工作..........................................................................................................................- 6 -4.3电缆绝缘测试..................................................................................................................- 6 -4.4剥除电缆护层..................................................................................................................- 6 -4.5剥除铠钢带......................................................................................................................- 6 -4.6焊地线 .............................................................................................................................- 7 -4.7套电缆手套......................................................................................................................- 7 -4.8压接接线端子..................................................................................................................- 8 -4.8.1压接线芯接线端子.......................................................................................................- 8 -4.8.2压接地线接线端子.......................................................................................................- 8 -4.9贴相色带..........................................................................................................................- 9 -4.10电缆与设备连接............................................................................................................- 9 -4.12电缆标牌........................................................................................................................- 9 -4.13竣工 ...............................................................................................................................- 9 -5 干包低压电缆终端头制作与安装的质量保证措施........................................................................- 9 -6 干包低压电缆终端头制作与安装的安全措施..............................................................................- 10 -7 干包低压电缆终端头制作与安装的环保措施..............................................................................- 10 -7.1施工期间噪声的防治措施............................................................................................- 10 -7.2施工期间粉尘(扬尘)的污染防治措施 .........................................................................- 10 -7.3废旧物的处理................................................................................................................- 10 -7.4文明施工........................................................................................................................- 10 -1干包压电缆终端头制作与安装的适用范围、特点（1）干包低压电缆终端头制作与安装属于成都市天府大道南延线道路照明工程中的一个分项工程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《工程建设标准强制性条文》执行情况检查记录表
专业：电气 全厂电缆线路施工 #1机组控制电缆终端制作及安装
执行标准名称：工程建设标准强制性条文（电力工程部分）
标准 条款号 标准条款内容 工程实际情况 是否符合标准条款
要求
GB50169-2016 第3.0.4条 电气装置的下列金属部分，均必须接地： 6 电力电缆的金属护层、接头盒、终端头和金属保护管及二次电缆的屏蔽层。 6 二次电缆的屏蔽层已使用
4mm2黄绿线与地排连接。
符合
GB50169-2016 第4.1.8条 严禁利用金属软管、管道保温层的金属外皮或金属网、低压照明网络的导线铅皮以及电缆金属护层作为接地线。 未使用电缆金属护层作为接
地线。
符合
以下空白
评价：按强条条款对#1机组控制电缆终端制作及安装作业项目进行强条执行情况检查， 通过检查工程
实际执行情况符合强条要求
问题及处理措施：无
项目部质检员： 年 月 日 总承包单位： 年 月 日 专业监理工程师：
年 月 日
