城市桥梁工程案例题
城市桥梁工程
城市桥梁工程
背景资料：
某公司承建一座城市桥梁，该桥上部结构为6×20m简支预制预应力混凝土空心板梁，每跨设置边梁2片，中梁24片；下部结构为盖梁及Φ1000mm圆柱式墩，重力式U型桥台，基础均采用Φ1200mm钢筋混凝土钻孔灌注桩。
桥墩构造如图所示。
图1 桥墩构造示意图（单位：mm）
工程完工后，项目部立即向当地工程质量监督机构申请工程竣工验收，该申请未被受理。
此后，项目部按照工程竣工验收规定对工程进行全面检查和整修，确认工程符合竣工验收条件后，重新申请工程竣工验收。
问题：
1.写出图1中构件A和桥面铺装结构层B的名称，并说明构件A在桥梁结构中的作用。
『正确答案』
构件A为：桥梁支座；结构层B为：粘层油。
支座作用是：在桥跨结构与桥墩或桥台的支承处所设置的传力装置。
它不仅要传递很大的荷载，并且还要保证桥跨结构能产生一定的变位。
2.列式计算图1中构件A在桥梁中的总数量。
『正确答案』
共6跨梁，每跨有24＋2＝26片箱梁，每个箱梁一端有2个支座（共4个支座）。
那么总共有26×4×6＝624个支座
3.施工单位应向哪个单位申请工程竣工验收？
『正确答案』
施工单位向建设单位提交工程竣工报告，申请工程竣工验收。
4.工程完工后，施工单位在申请工程竣工验收前应做好哪些工作？
『正确答案』
工程完工后，施工单位应自行组织有关人员进行检查评定，总监理工程师应组织专业监理工程师对工。
长沙市城市桥梁纠偏案例综合分析
伸缩缝内堵塞和梁 自重力影响等因素造成。
该 两座 桥 病 害状 况 和 出现 原 因基 本相 同 ， 采 故 用相 同的处理 方法 ， 高 压 水枪 配 合 专业 工 具 冲洗 用
病害 ， 应具体 分 析原 因并对症 下药 ， 有针 对性 地进行 修 复 。笔者 整 理 了长沙市几 座 在役桥 梁 的纠偏复 位 方法 ， 在此 与 大家探讨 ， 此类桥 梁纠偏 工程 提供 实 为
践经 验 。
１ 桥 梁 概 况
长沙市东风路高架桥位于东风路为三层高架结 构 ， ２０ 于 ０ ３年 建成 通车 。Ｄ匝道桥 为跨 越辅道 Ａ 的
６ 结 语
本文对 长 沙市 内 ３座桥 梁 纠偏 复位 方法 进行 了 简要 介绍 ， 应用 了 ２种 简单 的桥梁 纠偏 方法 ， 一是 东
在 Ｄ 墩伸缩缝 两侧 的梁体上各 打 ４根锚 杆， ２ 之间
第３ ８卷第 ２ 期
２１ ０ ２年 ６月
湖
南
交
通
科
技
Ｖｏ． ８ Ｎ ． １３ ｏ ２
ＨＵ ＮＡＮ Ｃ ＯＭＭＵ Ｃ Ｔ Ｏ Ｓ Ｉ Ｎ Ｄ Ｔ ＨＮＯＬ ＧＹ ＮＩ Ａ Ｉ Ｎ Ｃ Ｅ ＣＥ ＡＮ ＥＣ Ｏ
Ｊｎ２ １ ｕ ．０ ２
文 章 编号 ：１０ －４ Ｘ（０ ２ ０ —０ ６０ ０ ８８ ４ ２ １ ） ２０ ８ —３
升 至脱 离支 座 ５—１ 为止 。 ０ｍｍ ６ ）在 Ｄ 、 、 ２墩 各 个 支 座 位 置 旁 安 装 临 时 ０Ｄ１Ｄ 滑 板支 座 ， 在滑 板和钢 板 之间涂 抹润滑 油 ， 并 以保证 梁 体在 滑板 支座 上能 自由滑 动 。 ７ ）拆 除 Ｄ ＃ 向 活 动支 座 ， 转 ９ 。 新 安 ２２ 横 旋 Ｏ重 装 成纵 向活动 支座 。
咨询工程师继续教育《桥梁桩基托换典型案例分析与总结》
一、单选题[本题型共5道题]1.城市桥梁全桥整体技术状况评定为C级，属于( ) 状态。
A.完好B.良好C.合格D.不合格.正确答案: [C]2.托换桩的设计与施工，需要芍虑以下哪些因素( ) 。
日A.桥下施工空间B.地下水水位C.桩的承哉能力D.以上都是正确答案: [D]3.本课程选取了几个典型桥梁案例，来对桥梁桩基托换进行总结与分析? ( ) 。
QA. 3个B.4个C. 5个D. 6个正确答案: [C]4.我们在研究桥梁桩基案例并进行沉降分析时，一般选取的案例要求完成施工及竣工后( ) 以上。
A.1个月B. 3个月C.6个月D. 12个月正确答案: [D]5.桥梁桩基进行托换设计的实例越来越多，下而哪种选项不是主要原因( ) 。
Q A.城市地铁不断发展，地下空间利用的新要求。
B. 桥梁建设与地铁规划不同步而导致隧道与桥梁桩基矛盾的结果。
C.地铁建设速度及地铁线形大半径特殊要求的结果。
D .原设计桩基计算错误，承我能力不足。
正确答案: [D]二、多选题[本题型共5道题]1.本课程介绍的桥梁桩基托换案例。
有哪几种结构类型( ) 。
A.钢箱连续梁桥B.简支砼T梁桥C.现浇异形板桥D.砼连续箱梁E.砼工字梁桥正确答案: [ABCDE]2.桩基周围有隧道开挖时，因为土体被开挖，导致土体应力释放，会产生哪些变形( ) 。
A.扭转变形B.竖向变形.C.水平(倾斜)变形正确答案: [BC]3.隧道穿越对桥梁受力状态会产生影响，主要影响到哪些结构受力或者使用功能( )A.桩基B.墩柱C.上部结构D.附属设施正确答案: [ABCD]4.下面选项，哪些是桩基托换的十大关键点之一( )A.桩基托换前提条件B.托换设计要点C.桩基托换方案影响因素D.计算分析关键点及核心点正确答案: [ABCD]5.桩基与暗挖或者盾构隧道的相对关系，常见的有以下哪几种( )A.桩基在隧道上方(不相交)B.桩基在隧道上方(相交)C.桩基在隧道侧.上方D.桩基在隧道--侧正确答案: [ABCD]6.对于桥粱结构来说，一*般而言，简支梁结构对纵向差异沉降的敏感程度要小于连续梁结构。
桥梁工程施工案列(3篇)
第1篇一、项目背景随着我国经济的快速发展，城市交通需求日益增长，城市跨江大桥成为解决城市交通拥堵、促进区域经济发展的重要基础设施。
某城市为缓解城市交通压力，提高城市形象，决定建设一座跨江大桥。
该桥全长约4.8公里，主桥为双塔双索面斜拉桥，桥面宽45米，设计速度为80公里/小时。
二、施工方案1. 施工组织设计本工程采用分阶段施工组织设计，分为基础施工、主体结构施工、桥面系施工三个阶段。
（1）基础施工：采用钻孔灌注桩基础，桩径1.5米，桩长60米，共计400根。
（2）主体结构施工：主桥采用双塔双索面斜拉桥结构，主梁为预应力混凝土结构，采用悬臂浇筑法施工。
（3）桥面系施工：桥面系采用预制装配式施工，包括桥面板、伸缩缝、栏杆等。
2. 施工工艺（1）基础施工：钻孔灌注桩施工采用旋挖钻机钻孔，然后进行钢筋笼制作、混凝土浇筑。
（2）主体结构施工：主梁施工采用悬臂浇筑法，分为支架法施工和悬臂法施工。
支架法施工：在主塔两侧搭设支架，将主梁分段吊装至支架上，然后进行混凝土浇筑。
悬臂法施工：在主梁两端设置悬臂支架，将主梁分段吊装至悬臂支架上，然后进行混凝土浇筑。
（3）桥面系施工：桥面板采用预制拼装施工，伸缩缝、栏杆等采用现场焊接、安装。
3. 施工质量控制（1）基础施工：严格控制钻孔精度，确保桩位偏差在规定范围内。
（2）主体结构施工：严格控制混凝土强度、钢筋保护层厚度等指标，确保结构安全。
（3）桥面系施工：严格控制预制构件的质量，确保桥面平整、栏杆安装牢固。
三、施工难点及对策1. 难点：基础施工中，桩基施工精度要求高，且地质条件复杂。
对策：采用先进的旋挖钻机，严格控制钻孔精度，加强地质勘察，制定合理的桩基施工方案。
2. 难点：主体结构施工中，悬臂浇筑法施工难度大，质量控制要求高。
对策：加强施工组织设计，严格控制施工工艺，加强现场管理，确保施工质量。
3. 难点：桥面系施工中，预制构件质量要求高，安装精度要求严格。
对策：采用先进的预制构件生产线，严格控制预制构件质量，加强现场安装质量控制。
常见工程技术典型案例
常见工程技术典型案例一、桥梁工程港珠澳大桥。
1. 工程概况。
港珠澳大桥那可真是个超级工程啊。
它把香港、珠海和澳门给连接起来了。
这桥全长55千米呢，就像一条巨龙横卧在伶仃洋上。
2. 技术挑战与解决办法。
首先是沉管隧道技术。
要把那么多巨大的沉管准确地放到海底，就像在海底玩超级大的拼图一样难。
工程师们得考虑海流、海底地形这些因素。
他们用了高精度的定位系统，就像给沉管装上了超级精确的导航仪，让沉管能精准对接。
还有就是外海的施工环境。
那风大浪高的，施工船就像在波涛汹涌的大海里跳舞的小树叶。
为了稳定施工平台，工程师们设计了大型的人工岛。
这人工岛可厉害了，就像在海上造了个稳定的大城堡，为后续的工程施工提供了坚实的基础。
3. 工程意义。
这座桥一建成，那可不得了。
它大大缩短了香港、珠海和澳门之间的交通时间。
以前可能要绕好远的路，现在开车嗖的一下就过去了。
而且还促进了粤港澳大湾区的经济交流，就像给这三个地方之间开通了一条超级经济输送带，让货物、人员的流动更加便捷。
二、水利工程三峡大坝。
1. 工程概况。
三峡大坝在长江上那可是个庞然大物。
它全长2309米，坝高185米，就像一个超级大的水闸横在长江中间。
2. 技术挑战与解决办法。
大坝的混凝土浇筑就是个大难题。
这么大的工程，需要的混凝土量超级多。
而且混凝土在浇筑过程中还容易产生裂缝，这就像给大坝的身体上开小口子，可危险了。
工程师们就研发了特殊的混凝土配方，就像给混凝土吃了防止生病（裂缝）的药一样，还采用了分层分块浇筑和温控措施，确保混凝土的质量。
另外，三峡地区的地质条件复杂，就像一个地质大迷宫。
工程师们得想办法让大坝稳稳地站在这复杂的地基上。
他们进行了大量的地质勘探，然后根据不同的地质情况设计了合适的坝基处理方案，就像给大坝的脚做了特制的鞋子，让它能牢牢地扎根在长江上。
3. 工程意义。
三峡大坝的防洪作用可太大了。
长江以前老是发洪水，一到洪水季节，沿岸的老百姓就提心吊胆的。
桥梁施工安全事故案例分析
行业标准规范介绍
《公路桥梁施工技术规范》
规定了公路桥梁施工的各项技术标准和要求，包括施工准备、基础施工、上部结构施工、桥面系及附 属工程施工等方面的内容。对于桥梁施工中的安全问题，提出了具体的防范措施和操作规程。
《建筑施工高处作业安全技术规范》
针对建筑施工中的高处作业问题，制定了相应的安全技术规范和标准。对于桥梁施工中的高处作业， 如墩身施工、梁板安装等，要求采取防护措施、设置安全网等，确保作业人员的安全。
03
桥梁施工安全风险评估
风险评估方法介绍
01
专家评估法
利用专家经验、知识和判断力， 对施工过程中的潜在风险进行评 估。
02
概率风险评估法
03
模糊综合评估法
通过分析历史数据，确定风险事 件发生的概率及后果，进而计算 风险指标。
运用模糊数学理论，将风险因素 进行量化处理，综合考虑多种因 素，得出风险等级。
案例二
某城市高架桥施工中，因违规操 作和监管不力，使得桥梁支撑结 构失稳，引发严重事故。
国外类似事故案例介绍
案例一
美国某州际公路桥梁施工中，由于设 计错误和材料问题，桥梁在建成后不 久便出现严重裂缝和变形。
案例二
欧洲某著名大桥施工中，因天气恶劣 和施工失误，导致桥梁吊装过程中发 生倾覆，造成重大损失。
监管不严格导致安全隐患
监管部门失职
相关监管部门可能对桥梁施工过程监管 不力，未能及时发现和处理施工中的违 规行为，导致安全隐患长期存在。
监管手段不足
监管部门可能缺乏有效的监管手段和 技术支持，无法对施工质量和安全进 行全面把控。
监管制度不完善
桥梁施工安全监管制度可能存在漏洞 ，无法对施工全过程进行有效监管， 导致安全事故发生。
2024一建市政实务案例题目

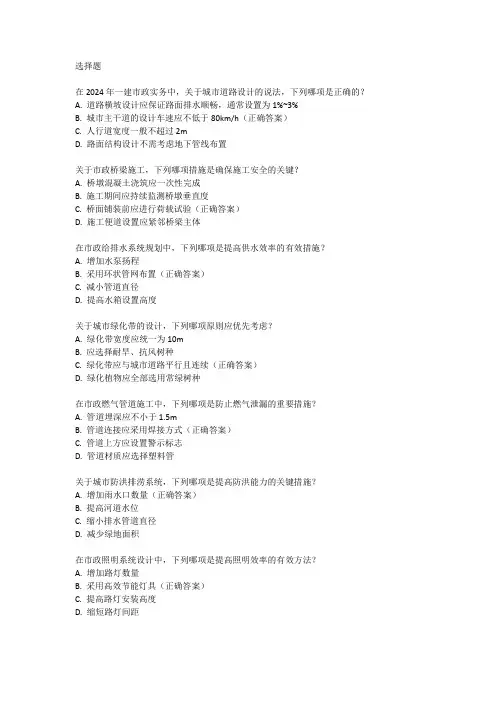

选择题在2024年一建市政实务中，关于城市道路设计的说法，下列哪项是正确的？A. 道路横坡设计应保证路面排水顺畅，通常设置为1%~3%B. 城市主干道的设计车速应不低于80km/h（正确答案）C. 人行道宽度一般不超过2mD. 路面结构设计不需考虑地下管线布置关于市政桥梁施工，下列哪项措施是确保施工安全的关键？A. 桥墩混凝土浇筑应一次性完成B. 施工期间应持续监测桥墩垂直度C. 桥面铺装前应进行荷载试验（正确答案）D. 施工便道设置应紧邻桥梁主体在市政给排水系统规划中，下列哪项是提高供水效率的有效措施？A. 增加水泵扬程B. 采用环状管网布置（正确答案）C. 减小管道直径D. 提高水箱设置高度关于城市绿化带的设计，下列哪项原则应优先考虑？A. 绿化带宽度应统一为10mB. 应选择耐旱、抗风树种C. 绿化带应与城市道路平行且连续（正确答案）D. 绿化植物应全部选用常绿树种在市政燃气管道施工中，下列哪项是防止燃气泄漏的重要措施？A. 管道埋深应不小于1.5mB. 管道连接应采用焊接方式（正确答案）C. 管道上方应设置警示标志D. 管道材质应选择塑料管关于城市防洪排涝系统，下列哪项是提高防洪能力的关键措施？A. 增加雨水口数量（正确答案）B. 提高河道水位C. 缩小排水管道直径D. 减少绿地面积在市政照明系统设计中，下列哪项是提高照明效率的有效方法？A. 增加路灯数量B. 采用高效节能灯具（正确答案）C. 提高路灯安装高度D. 缩短路灯间距关于市政交通信号控制，下列哪项是优化交通流的关键？A. 增加信号灯数量B. 实施智能交通信号控制系统（正确答案）C. 延长绿灯时间D. 减少信号灯种类在市政工程施工组织设计中，下列哪项是确保工程质量的重要环节？A. 制定详细的施工进度计划B. 加强施工人员技能培训C. 严格执行质量检查制度（正确答案）D. 优化施工机械配置。
