光模块主分类
光模块分类
光收发一体模块：1.SFP：热插拔光模块，SFP常规产品（双纤双向、单纤双向）、SGMII SFP（百兆千兆速率互转）、多速率传输的SFP光模块（155M~~~2.67G）。
2.XFP：万兆模块，波长有850nm、1310nm、1550nm，距离从220m到80km，LC接口3.SFP+：10.3G的传输速率，850nm和1310nm，距离从330m到20km，LC接口。
4.GBIC：千兆速率，单纤/双纤，850/1310/1490/1550nm，RJ45/SC/LC，100m到120KM。
5.SFF：双纤/单纤，155M/622M/1.25G/2.5G，850/1310/1550nm，550m~~~120Km，LC接口，2X5/2X10小型化封装。
6.1x9：双纤/单纤/单发/单收，SC/FC链接，产品支持定制。
6.GPON：2X10,ONU端，SC插座/尾纤，突发模块式发射/持续模块式接受，突发模式支持DDMI功能，分工业级/商业级两级温度，完全支持SFF MAS协议及ITU-T G.984.2和ITU-TG.984.2—2006的修订版，符合RoHS6。
7.GEPON：SFP封装，SC接口或者其他损失还原连接器，千兆对称，ONU端1310nm的突发模式，1490nm的持续接收模式，OLT端恰好和ONU端相反，支持IEEE 802.3ah 和IEC-60825标准，符合RoHS。
8.EPON：SFF/SFP封装，符合IEEE Std 802.3ah?-2004协议标准，1.25G对称，单纤双向数据传输，1490波长的持续发射模式，1310nm的突然接受模式。
9.SFP EPON：SFP封装，1.25G传输速率，千兆以太网，无源光网OLT端。
10.SFF EPON：OLT端和ONU端，SFF封装，1.25G，10KM距离，1310nm/1490nm。
9.SFP CWDM：SFP封装，155M/622M/1.25G，40Km/80KM，1270nm—1610nm，广泛应用于以太网/光纤通信/同步光纤网/同步数字序列。
光模块简介(详细)分解
损耗是光在光纤中传输时，由于介质的吸收散射以及泄漏导致的光能量损失， 这部分能量随着传输距离的增加以一定的比率耗散。 色散的产生主要是因为不同波长的电磁波在同一介质中传播时速度不等，从而 造成光信号的不同波长成分由于传输距离的累积而在不同的时间到达接收端， 导致脉冲展宽，进而无法分辨信号值。
• Fiberpon目前提供100M到10G全系列光收发模块，用户可根据自己的网络需求选择所需要的
。
• 目前常规通用的光模块主要包括：光发送器，光接收器，Transceiver（光收发一体模块）以
及Transponder（光转发器）。
• Transceiver（光收发一体模块）
Transceiver的主要功能是实现光电/电光变换，包括光功率控制、调制发送，信号探测、IV转换以及限幅放大判决再生功能， 此外还有些防伪信息查询、TX-disable等功能，常见的有：SIP9、SFF、SFP、GBIC、XFP等。
因此，用户需要根据自己的实际组网情况选择合适的光模块，以满足不同的传输距离要求。
5
武汉飞鹏光科技有限公司
中心波长
中心波长指光信号传输所使用的光波段。目前常用的光模块的中心波长主要有三种：850nm波段、1310nm波段以及 1550nm波段。
850nm波段：多用于短距离传输； 1310nm和1550nm波段：多用于中长距离传输。 第一、中心波长：单位纳米（nm），目前主要有3种： 1） 850nm（MM，多模，成本低但传输距离短，一般只能传输500M）； 2） 1310nm (SM，单模，传输过程中损耗大但色散小，一般用于40KM以内的传输)； 3） 1550nm (SM，单模，传输过程中损耗小但色散大，一般用于40KM以上的长距离传输，最远可以无中继直接传输 120KM)； 第二、传输速率：指每秒钟传输数据的比特数（bit），单位bps，目前常用的有4种: 155Mbps、1.25Gbps、2.5Gbps、 10Gbps等。传输速率一般向下兼容，因此155M光模块也称FE（百兆）光模块，1.25G光模块也称GE（千兆）光模块 ，这是目前光传输设备中应用最多的模块。此外，在光纤存储系统（SAN）中它的传输速率有2Gbps、4Gbps和8Gbps ； 第三、传输距离：指光信号无需中继放大可以直接传输的距离，单位千米（也称公里，km）,光模块一般有以下几种规 格：多模550m，单模15km、40km、80km和120km等等，详见第一项说明。

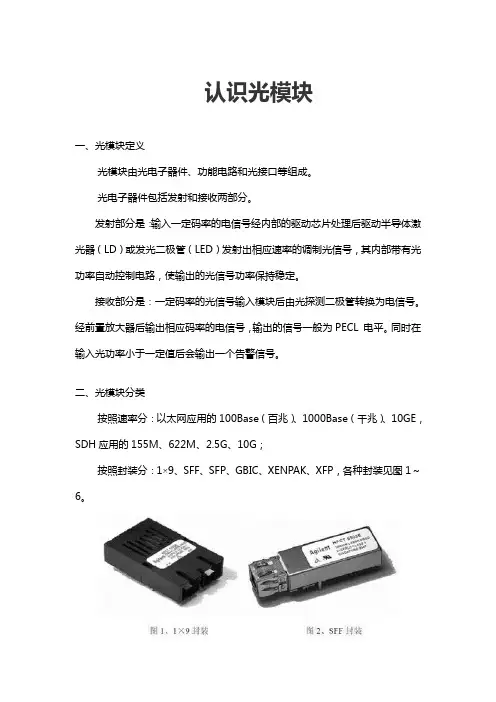

认识光模块光模块定义光模块由光电子器件功能电路和光接口等
认识光模块一、光模块定义光模块由光电子器件、功能电路和光接口等组成。
光电子器件包括发射和接收两部分。
发射部分是：输入一定码率的电信号经内部的驱动芯片处理后驱动半导体激光器（LD）或发光二极管（LED）发射出相应速率的调制光信号，其内部带有光功率自动控制电路，使输出的光信号功率保持稳定。
接收部分是：一定码率的光信号输入模块后由光探测二极管转换为电信号。
经前置放大器后输出相应码率的电信号，输出的信号一般为PECL 电平。
同时在输入光功率小于一定值后会输出一个告警信号。
二、光模块分类按照速率分：以太网应用的100Base（百兆）、1000Base（千兆）、10GE，SDH应用的155M、622M、2.5G、10G；按照封装分：1×9、SFF、SFP、GBIC、XENPAK、XFP，各种封装见图1～6。
1×9 封装，焊接型光模块，一般速度不高于千兆，多采用SC 接口；SFF 封装，焊接小封装光模块，一般速度不高于千兆，多采用LC 接口；GBIC 封装，热插拔千兆接口光模块，采用SC 接口；SFP 封装，热插拔小封装模块，目前最高数率可达4G，多采用LC 接口；XENPAK 封装，应用在万兆以太网，采用SC 接口；XFP 封装，10G 光模块，可用在万兆以太网，SONET 等多种系统，多采用LC 接口。
按照激光类型分：LED、VCSEL、FP LD、DFB LD；按照发射波长分：850nm、1310nm、1550nm等等；按照使用方式分：非热插拔（1×9、SFF），可热插拔（GBIC、SFP、XENPAK、XFP）。
三、光纤连接器的分类和主要规格参数光纤连接器是在一段光纤的两头都安装上连接头，主要作光配线使用。
按照光纤的类型分：单模光纤连接器（一般为G.652 纤：光纤内径9um，外径125um）；多模光纤连接器（一种是G.651 纤其内径50um，外径125um；另一种是内径62.5um，外径125um）；按照光纤连接器的连接头形式分：FC，SC，ST，LC，MU，MTRJ 等等，目前常用的有FC，SC，ST，LC，见图7～10。
800g光模块分类
800g光模块分类摘要：I.光模块简介A.光模块的定义B.光模块的作用II.800g 光模块的分类A.按传输速率分类1.10G 光模块2.25G 光模块3.40G 光模块4.50G 光模块5.100G 光模块B.按封装形式分类1.QSFP28 光模块2.QSFP56 光模块3.OSFP 光模块4.CFP 光模块C.按波长分类1.850nm 光模块2.980nm 光模块3.1310nm 光模块4.1550nm 光模块III.800g 光模块的应用领域A.数据中心B.超级计算机C.通信网络D.人工智能IV.800g 光模块的发展趋势A.技术进步带来的传输速率提升B.封装形式的多样化C.新兴领域的需求驱动正文：随着科技的飞速发展，光模块作为光纤通信领域中不可或缺的组件，其性能和应用范围也在不断提升。
特别是近年来，800g 光模块以其卓越的性能和广泛的应用场景备受瞩目。
本文将对800g 光模块进行分类探讨，并展望其发展趋势。
首先，光模块是一种用于将电信号与光信号相互转换的设备，广泛应用于通信网络、数据中心等领域。
它具有传输速度快、抗干扰能力强、传输距离远等优点，为现代通信技术的发展提供了有力支持。
接下来，根据传输速率、封装形式和波长等不同标准，我们将对800g 光模块进行详细分类。
在传输速率方面，800g 光模块包括10G、25G、40G、50G、100G 等多个等级，满足了不同应用场景的需求。
其中，100G 光模块以其超高的传输速率成为了当前市场上的主流产品。
在封装形式方面，800g 光模块有QSFP28、QSFP56、OSFP 和CFP 等多种类型。
这些封装形式的光模块在尺寸、传输距离、功率等方面有所不同，为用户提供了多样化的选择。
例如，QSFP28 光模块具有体积小巧、成本低廉的优点，适用于数据中心等对空间和成本敏感的场景。
在波长方面，800g 光模块涵盖了850nm、980nm、1310nm 和1550nm 等多个波长。
光模块基础知识介绍
接收部分原理
接收部分
光 信 号 放 光电 电信号 大 检测 器 均 衡 器 判 决 器 时 钟 恢 复
输出部分
解 码 扰 码 码型 反变换 电 信 号
AGC
输入输出缓冲
告警阈值设置 及判决输出
四、光模块设计及调试关键要素
LD接口电路：
交流耦合 直流耦合 优势：提高边沿速度、降低EMI 幅射及高频噪 优势：多速率兼容、更少的元件数量、低功耗、 声、调制电流范围宽、增大了电感容限。 易于匹配 不足：功耗大、引入了低频截止、元件数量多。 不足：调制电流范围窄、低负载阻抗遇高内阻 器件时对指标要求高。 注意事项：考虑是否需要加入补偿网络来消除 振铃和过冲？交耦电容的参数值在不同速率下 注意事项：布线尽可能的短，OUT-端负载要与 使用需要进行适当调整，特别是低频条件下 OUT+到LD的负载匹配，725型器件适用性高。 （<155M），应用于SDH、SONET系统时频 率要求更高。
数字光模块基础知识介绍
内容提要
一、光模块的定义 二、光模块的分类 三、光模块的主要功能原理 四、光模块设计及调试的关键要素
一、光收发一体模块定义
光收发一体模块由光电子器件、功能电路和 光接口等组成，光电子器件包括发射和接收两部 分。发射部分是：输入一定码率的电信号经内部 的驱动芯片处理后驱动半导体激光器（LD）或发 光二极管（LED）发射出相应速率的调制光信号， 其内部带有光功率自动控制电路，使输出的光信 号功率保持稳定。接收部分是：一定码率的光信 号输入模块后由光探测二极管转换为电信号。经 前置放大器后输出相应码率的电信号，输出的信 号一般为PECL电平。同时在输入光功率小于一定 值后会输出一个告警信号。
ATC部分
当由于某种原因，使LD的输出光功率降低时，耦合至光电二极管的电流也同比例减小，这样，通常状态下的平衡被打破，使得运放 输出端的电压增大，于是，三极管的基极电流增大，集电极电流也随之增大，而集电极电流正是流入LD的偏置电流。因此，流入激 光器的电流增大，输出光功率相应增大，从而使输出光功率保持不变。 通过以上描述，理论上我们是可以通过驱动器的APC控制来实现TE的性能指标。而由于热胀冷缩有可能导致PD机械位移等多种因 素，使得LD的出光与PD的监测光电流不是理论上的线性关系。故此现在很多光模块的TE指标控制在高端客户需求的±1dB很困难。
光模块的一些基础知识
光模块的⼀些基础知识⼀、光模块的构成：有发射激（TOSA),接受（ROSSA) 线路板 IC 外部配件⼆、光模块接⼝分为FC型、SC型、LC型、ST型和FTRJ型。
三、光收发⼀体模块分类按照速率分：以太⽹应⽤的100Base（百兆）、1000Base（千兆）、10GE SDH应⽤的155M、622M、2.5G、10G按照封装分：1×9、SFF、SFP、GBIC SFP XFP X2 XENPAK1×9封装--焊接型光模块，⼀般速率有52M/155M/622M/1.25G，多采⽤SC接⼝SFF封装--焊接⼩封装光模块，⼀般速率有155M/622M/1.25G/2.25G/4.25G，多采⽤LC接⼝GBIC封装--热插拔千兆接⼝光模块，采⽤SC接⼝SFP封装--热插拔⼩封装模块，⽬前最⾼数率可达155M/622M/1.25G/2.125G/4.25G/8G/10G，多采⽤LC接⼝XENPAK封装--应⽤在万兆以太⽹，采⽤SC接⼝XFP封装--10G光模块，可⽤在万兆以太⽹，SONET等多种系统，多采⽤LC接⼝四、按照激光类型分：LED、VCSEL、FP LD、DFB LD按照发射波长分：850nm、1310nm、1550nm等等按照使⽤⽅式分：⾮热插拔（1×9、SFF），可热插拔（GBIC、SFP、XENPAK、XFP）五、光纤模块⼜分单模和多模单模光纤使⽤的光波长为1310nm或1550 nm。
单模光纤的尺⼨为9-10/125µm 它的传输距离⼀般 10KM 20kM 40KM 70KM 120KM多模光纤使⽤的光波长多为850 nm或1310nm.多模光纤50/125µm或62.5/125µm两种，它的传输距离也不⼀样，⼀般千兆环境下50/125µm线可传输550M,62.5/125µm只可以传送330M。
(2KM 550M)从颜⾊上可以区分单模光纤和多模光纤。
通达信中光模块概念代码
通达信中光模块概念代码一、光模块概述1.1 光模块的定义光模块是一种集成了光收发器功能的光电子器件，用于在光纤通信系统中进行光信号的收发。
光模块通常包括激光器、光电二极管、接收放大器和驱动电子器件等组件。
1.2 光模块的分类根据应用场景和技术特点，光模块可以分为不同类型。
常见的光模块类型包括：SFP、SFP+、QSFP、QSFP+、CFP、CFP2、CFP4 等。
1.3 光模块的作用光模块在光纤通信系统中起着至关重要的作用。
它可以将电信号转换为光信号进行传输，同时也可以将光信号转换为电信号进行接收。
光模块的稳定性和性能直接影响到整个光纤通信系统的传输质量和可靠性。
二、通达信中的光模块概念代码通达信是一款国内常用的股票分析软件，除了提供股票行情分析功能外，还包括一些用于编写自定义指标和公式的概念代码。
以下是通达信中光模块概念代码的示例：通达信概念代码：光模块相关股票：领益智造、华东重机、深网视讯等概念解释：光模块是指光纤通信系统中的光电子器件，用于光信号的收发。
通过在通达信软件中使用光模块概念代码，可以方便地筛选出相关的股票，进行光模块行业的研究和交易分析。
三、光模块行业发展趋势3.1 高速化与高密度化随着云计算、物联网和5G等技术的兴起，对光纤通信的需求越来越大。
为了满足高带宽和大容量的传输要求，光模块行业正朝着高速化和高密度化方向发展。
例如，CFP8光模块可以实现400Gbps的传输速率，相对于传统的光模块有着更高的性能和带宽。
3.2 封装技术的创新为了满足不同应用场景的需求，光模块的封装技术也在不断创新。
目前，光模块的封装形式主要有DIP、SMD和COB等。
封装技术的创新可以实现更小的尺寸、更高的集成度和更可靠的性能，从而提升光模块的性价比和竞争力。
3.3 自动化生产与测试随着光模块行业的发展，生产和测试的效率也变得越来越重要。
自动化生产线可以提高生产效率和产品质量的一致性，同时降低生产成本。
800g光模块分类
800g光模块分类800g光模块分类1. 按传输速率分类•400G光模块•800G光模块400G光模块400G光模块是一种传输速率为400Gbps的光模块。
其中，有以下几种主要的分类：•400G QSFP-DD光模块–采用QSFP-DD封装形式–支持400G以太网传输速率–可使用单模或多模光纤•400G OSFP光模块–采用OSFP封装形式–支持400G以太网传输速率–一般使用多模光纤800G光模块是一种传输速率为800Gbps的光模块。
在800G光模块中，并没有出现明确的封装类型，因为目前市场上的800G光模块种类还比较有限。
但可以预见，随着技术的不断发展，将会出现更多种类的800G光模块。
2. 按封装类型分类•QSFP-DD光模块•OSFP光模块•CFP8光模块•CXP光模块QSFP-DD光模块QSFP-DD光模块是基于QSFP封装形式的一种高密度光模块。
其具有以下特点： - 可以支持高达400Gbps的传输速率 - 具有两个独立的光纤通道 - 适用于数据中心和高性能计算领域OSFP光模块OSFP光模块是一种使用最广泛的高速光模块封装形式，其主要特点包括： - 可以支持高达400Gbps的传输速率 - 拥有更大的尺寸，用于容纳更多的光电子器件和接口 - 适用于高容量数据传输和数据中心应用CFP8光模块是一种典型的高速光模块封装形式，其特点如下： - 可以支持高达400Gbps的传输速率 - 较大的尺寸，适用于更复杂的电子器件结构 - 适用于长距离数据传输领域CXP光模块CXP光模块是一种为高密度应用设计的光模块封装形式，其主要特点包括： - 可以支持高达400Gbps的传输速率 - 较小的尺寸，适用于紧凑的光电子器件结构 - 适用于高性能计算和网络互连领域3. 按应用领域分类•数据中心光模块•高性能计算光模块•长距离数据传输光模块数据中心光模块数据中心光模块是一种适用于大规模数据中心应用的光模块，其特点如下： - 传输速率高，一般为400Gbps及以上 - 封装形式较小，以适应高密度布局 - 采用低功耗设计，节省能耗和空间高性能计算光模块高性能计算光模块是一种面向高性能计算领域的光模块，具有以下特点： - 传输速率高，一般为400Gbps及以上 - 封装形式采用大尺寸，以容纳更多的光电子器件 - 具有低延迟和高可靠性的特性长距离数据传输光模块长距离数据传输光模块是一种用于远距离数据传输的光模块，其特点如下： - 传输速率高，一般为400Gbps及以上 - 采用大尺寸的封装形式，以适应长距离传输的需求 - 具有较强的抗干扰性和传输稳定性以上是关于800g光模块的相关分类和说明，通过对不同角度的分类，可以更好地理解和应用这些光模块。
