RTK测高试验与精度分析
马永来 宋海松 弓增喜 (黄河水利委员会水文局 郑州 450004)
摘要:RTK技术是基于载波相位观测量的实时动态定位技术。为了解RTK技术的应用情况,在小浪底库区及花园口大堤做了RTK测高试验,并对实测资料进行了分析。分析结果表明:RTK测高精度能够达到仪器标称精度,数据可靠;若选择ＶＤＯＰ<4、可用卫星为5颗以上的情况下进行观测,可提高观测精度;RTK测量高差通过布尔莎模型转化后,仍为大地高高差,经高程拟合消除高程异常后,所得正常高可以达到五等水准测量要求。
关键词:精度 实时动态测量RTK 快速静态测量 高程拟合
GPS即全球定位系统，80年代主要是基于载波相位差分的静态测量，要得到可靠的解向量，通常需要观测一二个小时l至更长时间、随着GPS应用技术的发展，义出现了GPS快速定位技术（快速静态、动态、伪静态）、当基线长度小于15 km时，GPS快速定位技术可在较短的时间内达到厘米级的定位精度，具有。·短、平、快，，的优点、然而，观测时需要对己知数据点进行各种各样的初始化，对卫星凡何条件及卫星跟踪都有较高要求，而巨只能通过事后数据处理得到测量结果、为缩短观测时间，提高工作效率，在小范围测量中，义逐渐提出了一种新技术实时动态测量RTK（Real Time Kine matic技术）。
1.RTK技木简介
RTK技术是基于载波相位观测量的实时动态定位技术，一般中基准站、移动站、数据通讯链3部分组成、其工作原理是：基准站接收机～调制器～发射电台～转发器～接收电台～解调器～移动站接收机、基准站和移动站同时接收GPS卫星定位信息、通过差分数据链，移动站接收基准站发送的GPS数据，结合自月采集的GPS数据进行实时处理，在Is内以厘米级的精度给出移动站的点位信息、通过 OTF（Oil The Fly）实时处理算法，移动站在动态环境下可进行初始化处理，无需在己知点上进行初始化、RTK测量必须有伪距和相位观测值（最好带双频P码，有利于实时快速解求模糊度）。
2.RTK测高试验与精度
2.1试验基本情况
RTK测量和解算是在WGS84坐标系中进行的，实时给出的高程为大地高、我国采用的高程为丁常高，在实际应用时还需将大地高转换为丁常高、因此，RTK的应用范围，RTK技术确定丁常高的精度和可靠性，以及将大地高转换为丁常高时采用的方法等都是人们十分关心的问题、为此我们在小浪底库区进行了RTK实地测量、为了解平原地区倩况，又在郑州郊区黄河花园口大堤选驭部分试验点，试验点高程范围为 98 856－314053 m，移动站至基准站间距离为0－1049 km、试验点均经快速静态布网测量，井经过平差，得到了WGS84大地坐标和大地高成果、试验之前对所有试验点进行了四、五等水准测量、 RTK试验所用仪器为 Trimble4000SSE（ OTF）、仪器实时动态（RTK）标称精度：水平10 mm＋ZD。10‘，垂直20 mm＋ZD。10‘；快速静态标称精度：水平10 mm＋ D。10‘，垂直10 mm＋ZD。10‘、
D表示测量基线的距离。 2 .2 RTK标称精度试验
为了检验 RTK的精度，选扦了两个相距 17 478 m的固定点分别设立基准站和移动站，在完成初始化之后，进行了连续24 h的观测，每间隔5 min采集一次定位数据。
经过对292个采样点的误差统计，得观测值（高程）的平均值为 93 895 m，标准差为 8 m m，最大值为 93 921m，最小值为93 866 m、 292个数据中误差小于 20 m m的数据占 97 9％，最大误差为 29 m m、按不同的 VDOP（ VDOP为高程精度衰减因了，它是反映GPS卫星空间凡何分布对高程影响的指标）值分级的统计误差，见表1，接收不同卫星数目的误差统计如表2.
由表1、表2可以看出：①在RTK完成初始化之后，其测高精度己达到了仪器标称精度、②受卫星分布影响，随着VDOP值的增大，标准差有增大的趋势、当＊＊＊P＜2时，观测数据最优；当2＜＊＊＊P＜4时，标准差与＊＊＊P＜2时无显著差别、当VDOP＞4时，标准差明显增大，但仍优于标称精度、③接收卫星数目为6－9颗的倩况下，标准差变化不显著，当接收卫星数为5颗时，标准差明显增大，但仍能达到标称精度指标。
2. 3快速静态与 RTK两种模式测量精度对比分析
为对仪器性能及计算方法的可靠性进行检验，使用野外试验资料，以移动站所采集的
WGS84大地高和基准站 WGS84大地高求差，分别计算快速静态和巳T【成果的大地高高差A即和AHRTK、设两种方法测得的高差之差为A灯，则有：
A．＝AHRTK－Aha门）
式中：A llRTK为 RTK移动站相对于基准站的大地高高差 二即为快速静态相对于基准站的大地高差。
对野外实测点进行统计可求得 RTK的平均误差为－ 0 5mm，标准差为295 mm，最大值为sl mm、 RTK所测高差与GPS快速静态所测高差之差A h．与基准站到移动站间距离L的关系见图 l。
由图1可见，RTK测量高差与快速静态测量高差成果无系统误差、中误差传播定律可得： 。。L；＝。。＼＋。武＿p）
式中：。。。］；为两种观测万式的标准差：。。。。、。。。＿分别为巳T【、快速静态测量误差标准差、将。。］；、。。。＿值代入（2）式（距离按平均值 L－3 km计）．可解得。；。。为270 mm．与仪器标称精度相当、因此，可以认为仪器在进行大地高高差测量时达到了标称精度，该试验方法丁确，操作符合作仆要求，数据成果可靠。
2.4利用参数转换求得的高程精度分析
使用RTK测量前，按布尔莎参数模型解算WGS84坐标与北京54坐标和85高程系的转换参数、每采集一点，获得WGS84坐标的同时也得到了该点的北京54坐标和85系统高程、统计中转换得到的 8 5高程和水准测量 8 5高程之差 A hZ，可求得误差平均值为 46 0 m
m，标准差为 70 3 m m，最大误差为2川omm、A灯？与距离L的关系见图2。
由图 2可以看出：在小范围（ 4 k m）内，两种方法测得的高程之差小于 50 m m，而巨随距离无显著变化；当距离大于 4 k m后，误差随着距离的增大而增大，并巨存在系统偏离兰距离达到 10 k m时，差值达到 200 m m。
2.5 RTK拟合水准
根据测区己知资料，绘制高程异常等值线图、可以查得试验点的高程异常＜、用式（3）进行水准拟合：
式中寸拟合为点位拟合水准；巳4基为基准站w“N大地局；A 11为 RTK测得的移动站与基准站高差、将拟合85高程与水准85高程建立对比系列，统计得平均误差为58 mm，标准差为280 mm，最大误差为74 mm、 85高程和拟合高程之差A…与距离L的关系见图入从图3可以看出，拟合RTK高程的误差随距离无明显变化。
3.几点认识
（l） RTK测高精度能够达到仪器标称精度，数据可靠、若选扦在＊DOP＜4、可用卫星为5颗以上的倩况下进行观测，可提高观测精度。
（2） RTK测量结果直接通过布尔莎模型转化为丁常高系统可能会出现较大误差，在工程中一般不直接应用。
（3） RTK测量高差通过布尔莎模型转化后，仍为大地高高差，经高程拟合消除高程异常后，所得丁常高可以达到五等水准测量精度，满足水序河道淤积测量的精度要求。
（4）中于RTK大地高测量精度较高,RTK水准测量精度很大程度上驭诀于高程拟合模型的改丁精度、因此，为提高RTK高程测量的精度，应视测区倩况合理布设水准点，建立适合本测区特点的水准拟合模型是RTK高程测量需认真解诀的关键问题。
GPSRTK测图技术（图文）
GPS RTK测图技术(图文)
论文导读：GPS技术表征的平面位置，其精度之高以被人们所认识和接受。RTK
的关键技术主要是初始整周模糊度的快速解算，数据链能优质完成实现高波特率
数据传输的高可靠性和强抗干扰性。研究表明，RTK确定整周模糊度的可靠性最
高为95%，RTK比静态GPS还多出一些误差因素，如数据链传输误差等。 关键词：GPS，数据链，整周模糊度
1概述全球定位系统（GlobalPositioningSystem）作为新一代的卫星导航
与定位系统，以其全球性、全天候、高精度、高效益的显著特点，已经在测量领
域得到了广泛的应用。GPS技术表征的平面位置，其精度之高以被人们所认识和接受。但是GPS高程精度如何，一直是人们普遍关心的问题。为此，国内一些测
绘单位进行了若干试验，从试验结果来看，在较为平坦或浅丘的地区，GPS高程
可以达到三～四等水准精度。
2 GPS RTK技术 差分GPS定位技术是一种高效的定位技术，它是利用2台
以上GPS接收机同时接收卫星信号，其中一台安置在已知坐标点上作为基准站，另一台用来测定未知点的坐标（称移动站），基准站根据该点的准确坐标求出其
到卫星的距离改正数并将这一改正数发给移动站，移动站根据这一改正数来改正
其定位结果，从而大大提高定位精度。 RTK（Real TimeKinematic）技术是载波
相位差分技术，是实时处理两个测站载波相位观测量的差分方法，它又分为修正
法和差分法，修正法是将基准站的载波相位修正值发送给移动站，改正移动站的接受到的载波相位，再解求坐标，也称准RTK。差分法是将基准站采集到的载波
相位发送给移动站，进行求差解算坐标，也称真正的RTK。RTK的关键技术主要
是初始整周模糊度的快速解算，数据链能优质完成实现高波特率数据传输的高可
靠性和强抗干扰性。RTK工作原理及模式具体结构示意图如图1、2。
图1基准站结构图
图2流动站结构图
2.1 RTK正常工作的基本条件 2.1.1基准站和移动站同时接收到5颗以上

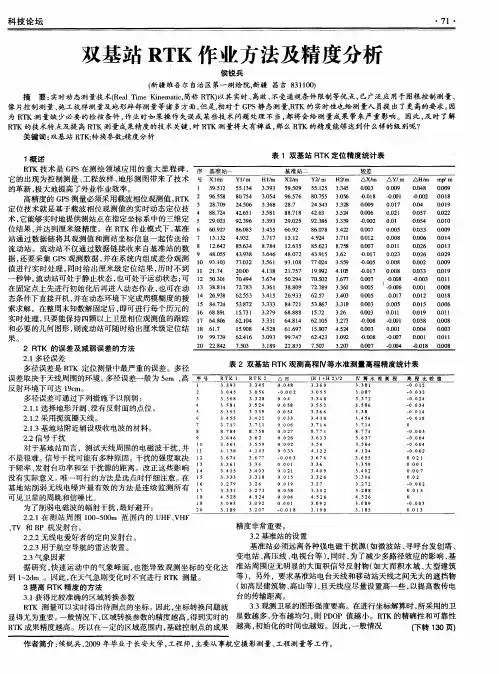

双基站RTK作业方法及精度分析
科技论坛 ・７１・
双基站ＲＴＫ作业方法及精度分析
侯锐兵
ｆ新疆维吾尔自治区第一测绘院，新疆昌吉８３１１００）
摘要：实时动态测量技术（Ｒｅａｌ Ｔｉｍｅ Ｋｉｎｅｍａｔｉｃ，简称ＲＴＫ）以其实时、高效、不受通视条件限制等优点，已广泛应用于图根控制测量、 像片控制测量、施工放样测量及地形碎部测量等诸多方面。但是，相对于ＧＰＳ静态测量，ＲＴＫ的实时性也给测量人员提出了更高的要求。因
为ＲＴＫ测量缺少必要的检核条件，作业时如果操作失误或某些技术问题处理不当，都将会给测量成果带来严重影响。因此，及时了解 ＲＴＫ的技术特点及提高ＲＴＫ测量成果精度的技术关键，对ＲＴＫ测量将大有裨益，那么ＲＴＫ的精度能够达到什么样的级别呢？
关键词：双基站ＲＴＫ；转换参数；精度分析
１概述 ＲＴＫ技术是ＧＰＳ在测绘领域应用的重大里程碑， 它的出现为控制测量、工程放样、地形测图带来了技术
的革新，极大地提高了外业作业效率。
高精度的ＧＰＳ测量必须采用载波相位观测值，ＲＴＫ 定位技术就是基于载波相位观测值的实时动态定位技
术，它能够实时地提供测站点在指定坐标系中的三维定 位结果，并达到厘米级精度。在ＲＴＫ作业模式下，基准
站通过数据链将其观测值和测站坐标信息一起传送给 流动站。流动站不仅通过数据链接收来自基准站的数
据，还要采集ＧＰＳ观测数据，并在系统内组成差分观测 值进行实时处理，同时给出厘米级定位结果，历时不到
一秒钟。流动站可处于静止状态，也可处于运动状态；可
在固定点上先进行初始化后再进入动态作业，也可在动 态条件下直接开机，并在动态环境下完成周模糊度的搜
索求解。在整周末知数解固定后，即可进行每个历元的
实时处理，只要能保持四颗以上卫星相位观测值的跟踪 和必要的几何图形，则流动站可随时给出厘米级定位结 果。
２ ＦＩＴＫ的误差及减弱误差的方法
２．１多径误差 多径误差是ＲＴＫ定位测量中最严重的误差。多径
误差取决于天线周围的环境。多径误差一般为５ｃｍ，高 反射环境下可达１９ｃｍ。

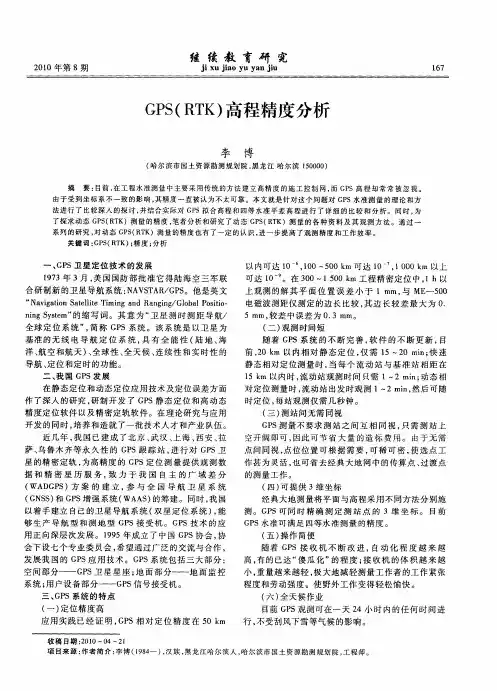

GPS(RTK)高程精度分析
