某单层工业厂房施工方案设计
某单层工业厂房施工方案设计 2 ★编制依据 .................................... 2 ☆编制说明 .................................... 2 ☆编制依据 .................................... 3 第一章工程概况 .................................... 3 一、 .......................................... 工程简介 3 二、 .......................................... 施工准备 3 三、 金工车间主要预制构件一览表 ........................ 4 第二章结构构件吊装工艺及机械的选择 ........................... 5 一、 柱 .................................... 5 二、 梁 .................................... 11 三、 屋架吊装 ................................. 12 四、 ..................................... 屋面板 15 五、 ............................. 吊装构件起重机的工作参数 15
第三章 结构吊装方法的选择 ............................. 15 第四章起重机开行路线及构件的平面布置 ......................... 15 1、 吊装柱时起重机的开行路线及柱的平面布置 ..................
2、 吊装屋架时起重机的开行路线及构件的平面布置 ..............
第五章质量保证措施 ................................... 16 第六章安全保证措施 .................................. 16 1、 吊装工程的安全技术要点 .......................... 16 2、 安全技术的一般规定 ............................. 17 3、 防止高空坠落 ................................ 17 4、 防止起重机倾翻 ............................... 18 5、 防吊装结构失稳 .............................. 18 6、 防止触电 .................................. 19 第七章文明施工措施 .................................. 19 附件 ........................................ 20 附件一：所用工具及机械设备 ............................ 20 附件二：所用图纸 ...................... 吴！未定义书签
16 ...16 3
★编制依据 ☆编制依据4 1•
本工程招标文件、图纸、招标补遗书、招标答疑书。
2 •现场考察所得资料
3. 国家、部颁和茂名市等相关行业颁发的设计规范、施工规范、验收标准及 安全准
则。 4. 我单位可投入本工程的资源和在类似工程施工中积累的施工、管理经验。 ☆编制原则
1•根据工程实况，突出难点，重点。
2•科学合理，统筹安排，坚持以人为本的原则，合理配臵生产要素，坚持以机 械化施工
为主，人工辅助的总体指导思想，投入足够的人员、精良的机械设备进场， 提高机械化程度，降低施工人员的劳动强度。 3 •施工最大限度地减少对环境的影响。遵照国家、北京市有关环境保护的规 定，制定完善
的环境保护等措施。 4. 建立强有力的后勤保障系统，确保工程施工对人员、设备、物资等需要。
5. 坚持高起点、高标准、高质量、高效率，严格要求，严格管理，争创一流 的指导方
针，确保优质、安全、高效地完成施工任务，创建优质精品工程。 6. 科学合理的施工组织设计，遵循技术先进可行、经济合理、安全可靠的原 则，认真
阅读、研究招标文件，严格遵照招标文件中对质量、工期、安全、环保等要 求，结合工程实际编制。
第一章工程概况 、工程简介 某厂金工车间为两跨各18m的单层厂房，厂房长66m柱距6m共有11个车间 厂房平，剖面图如图1所示。
采用履带式起重机分件安装法。柱、屋架现场预制,
二、施工准备 施工前必须切实做好各项准备工作，准备工作的内容包括：场地检查、基础准备、 构件准备和机具准备等；施工现场已做好三通一平。 1、 场地检查
场地检查包括比如起重机开行道路是否平整坚实，运输方便；构件堆放场地是否 平整坚实，起重机回转范围内无障碍物，电源是否接通等等。 2、 基础准备
装配式钢筋混凝土柱基础一般设计成杯形基础，且在施工现场就地浇注。在浇注杯形 基础时，应保持定位轴线及杯口尺寸准确。在吊装前要在基础杯口面上弹出建筑物的5
纵、横定位线和柱的吊装准线（如图1.1、图1.2所示），作为柱对位、校正的依据。 如吊装时发生有不便于下道工序的较大误差，应进行纠正。基础杯底标高，在吊装前 应根据柱子制作的实际长度（从牛腿面或柱顶至柱脚尺寸），进行一次调整。调整方 法是测出杯底原有标高（小柱测中间一点，大柱测四个角点），再量出柱的实际长度， 结合柱脚底面制的误差情况，计算出标底标高调整值，并在杯口内标出，然后用 1： 2 水泥砂浆或细石混凝土（调整值大于 20mm将杯底垫平至标志处。
1-基础顶面线；2-地坪标高线；3-柱子中心线；4-吊车梁对位线；5-柱顶中心线
3、 构件准备
连系梁、屋面板由预制厂生产；柱、吊车梁、预应力屋架为现场预制；构件准备 包括检查与清理、弹线与编号、运输与堆放、拼装与加固等。 4、 人员和机具准备
吊装施工期间，劳动力及有关机具满足施工要求。有常用的起重机供选择。 三、金工车间主要预制构件一览表 -"轴线 |构件名称及型号|数量|构件重量（t ）|构件长度丨安装高度
(m (m
图1.1基础的准线 6
(A)①(15) (G) 基础梁YJL 34 1.4 : 5.97 (D)(G) 连系梁YLL 22 0.8 5.97 P +8.20 :
(A) 柱乙 12 5.1 10.1
(D) 柱Z 12 6.4 13.1 (G) 柱Z 12 6.0 13.1
(B)(C) 柱乙 4 4.6 12.6
(E)(F) 柱Z 4 5.8 15.6
低跨屋架YGJ-18 12 4.46 17.70 +8.70
高跨屋架YGL-18 12 4.46 17.70 +11.34
吊车梁DCL 22 : 3.5 「 5.97 +5.60 吊车梁DCL 22 5.02 5.97 +7.80
屋面板YWB 264 1.35 5.97 +14.34
第二章结构构件吊装工艺及机械的选择 起重机的选择主要是根据厂房跨度、构件重量、吊装高度、现场条件及现有设备 等确定，本工程结构采用履带式起重机，吊装主要构件工作参数为： 一、 柱 A、吊装工艺
柱的安装过程包括绑扎、起吊、就位、临时固定、校正和最后固定等工序。 (1) 绑扎：一般13t以下的中小型柱绑扎一点，细长柱或重型柱应两点绑扎；常用 的索具有吊索、卡环、柱销、横吊梁等。 ① 一点绑扎法：绑扎位臵一般在牛腿下；工字形截面和双肢柱，绑扎点应选在实 心处，否则，应在绑扎位臵用方木垫平。常用的绑扎法有：
A、斜吊绑扎法：这种方法是将柱臵于平卧状态下，不需翻身即可直接绑扎起吊。 柱起吊后呈
倾斜状态，吊索在柱的宽面上，起重钩可低于柱顶。当柱身长、平放时柱 的抗弯刚度能满足要求，或起重杆长度不足时可采用此法进行绑扎。柱的绑扎工具可 用两端带环的绳索及卡环绑扎，也可用专用工具柱销绑扎。如图 2.1所示： 7
图2.1柱的斜吊绑扎法 1-吊索；2-活络卡环；3-柱；4-滑车；5-方木
B、直吊绑扎法：经验算当柱平放起吊的抗弯强度不足时， 需将柱翻身，然后起吊 这种绑
扎方法是用吊索绑穿柱身，从柱子宽面两侧分别扎住卡环，再与横吊梁相连。 它的优点是，柱翻身后刚度大，抗弯能力强，起吊后柱与基础杯底垂直，容易对位。 由于吊钩需在柱顶之上，所以需要较大的起吊高度。如图 2.2所示。
② 两点绑扎法：当柱较长、一点绑扎抗弯刚度不足时，可采用两点绑扎起吊。在确定 绑扎位臵时，应使两根吊索的合力作用线高于柱子的重心处，即下吊点到柱重心的距 离大于上吊点到柱重心的距离。这样，柱在起吊过程中，柱身可以自行转为直立状态。 另外，下吊点还应满足解除吊索的方便要求，所以下吊点位臵必须大于柱底部插入杯 口的深度。如图2.3所示：
IL： 让；
单层工业厂房结构安装工程课程设计[003]
![单层工业厂房结构安装工程课程设计[003]](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/bfe05353bb1aa8114431b90d6c85ec3a87c28bc4.webp)
.
4
b.直吊绑扎法
（a）柱翻身绑扎法；（b）柱直吊绑扎法
.
5
2)柱子的吊升:柱子的吊升方法，根据柱子的重量、现场预制构 件情况和起重机性能而定，按起重机的数量可分为单机起吊和 双机抬吊；按吊装方法分为旋转法和滑行法。
采用单机吊装时一般采用旋转法和滑行法。
图3 旋转法吊柱示意图
（a）旋转过程.；（b）平面布置
图10 柱子的纵向布置
.
14
（3）屋架的平面布置 为便于吊装，屋架一般在跨内叠层预制，每叠3～4榀。 布置的方式有：正面斜向布置、正反斜向布置、正反纵向 布置，优先考虑采用正面斜向布置。
1）屋架布置时要考虑抽管和穿筋长度；
一端抽管留出长度L+3 m；两端抽管留出长度L/2+3 m。
2）屋架布置时不要和就位位置相干扰。
.
24
图15 数解法求最小起重臂长
.
25
为了求得最小杆长，可对上式进行微分，并令 :
dL da
0
得： a arctg3 h f g
将 值代入上式，即可得出所需起重臂的最小长度L 。 据此，选用适当的起重臂长，然后根据实际采用的L及
值，计算出起重半径 RFLcoas
F－起重机回转中心至起重臂底脚的距离。
劳动量可按下式计算：P=QH或P=Q/S Q—工程量； H—时间定额； S—产量定额 例：需进行吊装24根砼柱，计算其施工持续时间。 解：查定额构件重50KN，其安装定额为0.2/46，则需要的 劳动量为：24Χ0.2=4.8工日 每天需要人数为：0.2Χ46=9.2人 施工持续天数为：t =4.8/9.2=0.521天
.
22
图14 起重机的起重高度

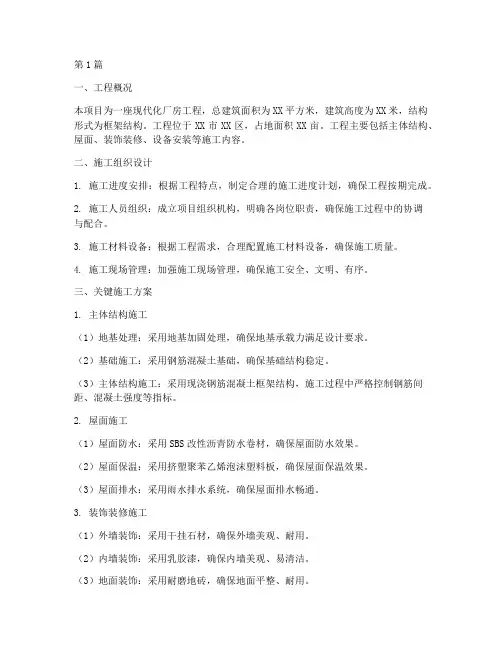

厂房工程关键施工方案(3篇)
第1篇一、工程概况本项目为一座现代化厂房工程，总建筑面积为XX平方米，建筑高度为XX米，结构形式为框架结构。
工程位于XX市XX区，占地面积XX亩。
工程主要包括主体结构、屋面、装饰装修、设备安装等施工内容。
二、施工组织设计1. 施工进度安排：根据工程特点，制定合理的施工进度计划，确保工程按期完成。
2. 施工人员组织：成立项目组织机构，明确各岗位职责，确保施工过程中的协调与配合。
3. 施工材料设备：根据工程需求，合理配置施工材料设备，确保施工质量。
4. 施工现场管理：加强施工现场管理，确保施工安全、文明、有序。
三、关键施工方案1. 主体结构施工（1）地基处理：采用地基加固处理，确保地基承载力满足设计要求。
（2）基础施工：采用钢筋混凝土基础，确保基础结构稳定。
（3）主体结构施工：采用现浇钢筋混凝土框架结构，施工过程中严格控制钢筋间距、混凝土强度等指标。
2. 屋面施工（1）屋面防水：采用SBS改性沥青防水卷材，确保屋面防水效果。
（2）屋面保温：采用挤塑聚苯乙烯泡沫塑料板，确保屋面保温效果。
（3）屋面排水：采用雨水排水系统，确保屋面排水畅通。
3. 装饰装修施工（1）外墙装饰：采用干挂石材，确保外墙美观、耐用。
（2）内墙装饰：采用乳胶漆，确保内墙美观、易清洁。
（3）地面装饰：采用耐磨地砖，确保地面平整、耐用。
4. 设备安装（1）电气安装：按照电气施工规范进行，确保电气设备安全、可靠。
（2）给排水安装：按照给排水施工规范进行，确保给排水系统畅通。
（3）通风空调安装：按照通风空调施工规范进行，确保通风空调系统运行正常。
四、质量控制措施1. 施工前进行技术交底，确保施工人员掌握施工技术要求。
2. 施工过程中严格控制施工质量，对关键工序进行检测、验收。
3. 施工过程中加强材料设备管理，确保材料设备质量。
4. 施工过程中加强施工人员培训，提高施工人员素质。
五、安全文明施工措施1. 施工现场设置安全警示标志，确保施工安全。
单层厂房施工组织设计
一、工程概况本工程为普通门式刚架厂房，地处河北省张家口市。
本工程厂房轴线总长度为60米的工业厂房。
建筑物平面形状为矩形，结构跨度为18米，柱距为6 米，檐高9.3米,牛腿标高为+6.1米。
室内地面标高：土0.0M，室外地坪标高：-0.3M ，柱底标高：-0.5M。
设计使用年限50年，结构重要性等级为二级，耐火等级为二级，生产类别为戊类。
本地区抗震设防基本烈度为6度，地震分组为第二组，设计基本加速度为0.05g度，抗震设防类别为丙类。
基本雪压：0.35KN/卅；基本风压：0.3KN/ m2。
二、施工方案的选择(一)施工平面图的设计：见附加图。
(二)钢结构深化设计管理1.主要现行设计规范、规程、标准。
《钢结构工程施工及验收规范》(GB50205-2001 )《建筑钢结构焊接规程》(JGJ81-2002 )《钢结构高强度螺栓连接的设计、施工及验收规程》(JGJ82-91 )《冷弯薄壁型钢结构技术规范》(GB50018-2002 )《门式刚架轻型房屋钢结构技术规程》(CECS102-2002)《工程测量规范》(GB50026-2007)《建筑机械使用安全技术规程》(JGJ33—2001)《建筑工程现场供用电安全规范》(GB50194-93)《钢结构制作工艺规程》(DG/TJ 08-216-2007 )《建筑结构荷载规范》(GB50009-2001 ) 2006年版《建筑抗震设计规范》(GB50011-2001 )《压型金属板设计施工规程》(YBJ216-88 )《钢结构设计规范》(GB50017-2003 )《建筑结构可靠度设计统一标准》(GBJ50068-2001 )《碳素结构钢》(GB700-2006 )《冷弯型钢技术条件》(GB6725-92 )《钢材力学及工艺性能试验取样规定》(GB2975-1998 )《自钻自攻螺钉》(GB/T15856.1-1586.4-1995 )《紧固件机械性能、螺钉和螺栓》(GB/T3098.1-2000 )《埋弧焊用碳钢焊丝和焊剂》(GB/T5293-1999 )《碳钢焊条》(GB/T5117-95 )《结构用高频焊接薄壁H型钢》(JB/T137-2001 )《门式刚架轻型房屋钢构件》(JG144-2002 )《气体保护焊用碳钢低合金钢焊丝》(GB/T8110-95 )《钢焊缝手工超声波探伤方法和探伤结构分级》(GB11345-89)《熔化焊接钢丝》(GB/T14957-94)《低合金高强度结构钢》(GB/T1591-1994)《建筑工程施工质量验收统一标准》(GB50300-2001)《建筑结构设计术语和符号标准》(GB/T50083-97)2.项目组织框架工程安排的主导思想：组成一个强有力的项目班子，选派经验丰富的项目经理，在工程建设中努力实现“三高”即“高速度、高质量、高效益”，把该工程建设成为一流工程，使业主满意。
厂房工程施工技术方案(3篇)
第1篇一、工程概况1. 项目名称：XX厂房工程2. 项目地点：XX市XX区XX街道3. 项目规模：占地面积约XXX平方米，总建筑面积约XXX平方米，建筑高度约XXX米。
4. 结构形式：钢筋混凝土框架结构5. 设计使用年限：50年6. 工程特点：本工程为现代工业厂房，建筑造型简洁大方，结构安全可靠，功能分区明确，具有良好的采光、通风和抗震性能。
二、施工准备1. 施工组织设计（1）施工组织设计编制依据：国家有关法律法规、行业标准、设计文件、施工图纸等。
（2）施工组织设计内容：施工方案、施工进度计划、施工资源配置、施工质量控制、安全文明施工、环境保护等。
2. 施工资源配置（1）人员配置：项目经理、技术负责人、施工员、质检员、安全员、材料员、机械操作手等。
（2）机械设备：混凝土搅拌站、塔吊、施工电梯、泵车、挖掘机、自卸汽车等。
（3）材料配置：钢筋、水泥、砂石、模板、砌块、防水材料、装饰材料等。
3. 施工现场布置（1）施工现场平面布置：根据工程特点和施工需要，合理规划施工现场，确保施工顺利进行。
（2）施工现场道路：施工现场道路应满足运输、施工、消防等要求，确保安全畅通。
（3）临时设施：设置办公室、宿舍、食堂、卫生间等临时设施，满足施工人员生活需求。
三、施工工艺及技术措施1. 土方工程（1）施工工艺：采用挖掘机开挖，自卸汽车运输，人工配合清理。
（2）技术措施：严格控制开挖深度，确保地基稳定；合理堆放土方，避免对周围环境造成影响。
2. 基础工程（1）施工工艺：采用钢筋混凝土基础，采用分段施工，分层浇筑。
（2）技术措施：严格控制混凝土质量，确保基础承载力；加强模板支撑体系，确保施工安全。
3. 框架结构工程（1）施工工艺：采用钢筋混凝土框架结构，采用分阶段施工，分段浇筑。
（2）技术措施：严格控制钢筋绑扎质量，确保钢筋间距、锚固长度等符合设计要求；加强模板支撑体系，确保施工安全。
4. 钢筋工程（1）施工工艺：采用钢筋绑扎、焊接、切割、弯曲等工艺。
单层门式轻钢结构厂房施工组织设计方案
目录第一章编制依据 (5)1.1甲方资料情况： (5)1.2国家相关规范： (5)1.3我公司情况： (5)1.4相关工程施工验收规定: (5)第二章工程概况 (6)2.1施工地点： (6)2.2工程结构： (6)正面图： (6)侧面图： (7)2.3施工相关施工标准及规定： (7)2.4施工相关材料： (8)2.5工期规定： (9)第三章施工组织机构 (9)3.2主要负责人的责任： (2)(1) 项目经理 (2)(2) 现场负责人 (2)(3) 技术负责人 (3)(4)工程技术部： (4)（5）安质部：................................................................... .. (4)第四章施工前准备 (5)4.1原材料的准备 (5)4.2技术准备： (9)4.3施工器具准备： (9)4.4施工人员准备： (10)4.5项目主要负责人准备： (11)4.6施工场地的准备： (11)第五章施工原材料的加工制作 (11)5.1钢结构加工主意事项 (11)5.2 H型钢的加工制作 (12)5.21原材料进场检验： (13)5.22号料： (13)5.23组立： (14)5.24焊接： (15)5.25构件的矫正： (15)5.3机构连接板件的加工 (16)5.4钢柱、屋架梁和吊车梁制作 (16)5.5屋面檩条和墙面檩条的制作 (18)5.6其他构件的制作 (18)5.7彩板的选型与加工 (19)5.8采用喷砂除锈 (19)5.91涂装注意事项 (19)5.92底漆涂装 (20)5.93面漆涂装 (20)5.84涂层检验与验收 (21)5.10材料的运输 (21)第六章施工管理 (21)6.1、施工区域管理 (22)6.2、人员管理 (22)6.3、消防管理 (23)6.4、用电管理 (23)6.5高空作业的管理 (24)1、安全设施关 (24)2、把好“高空坠落物”防护关 (24)6.6货物堆放管理 (24)第七章钢结构的安装 (25)7.1安装前注意事项 (25)7.2钢立柱的安装 (25)7.3吊车梁的安装 (29)7.4屋面钢梁的安装 (30)7.5屋面及墙面檩条的安装 (31)7.6、其它附件安装 (31)7.7屋面及墙面彩板的安装 (32)7.71墙面彩板的安装 (32)7.72屋面彩板的安装 (32)7.8门窗安装 (33)7.81窗的安装 (33)7.82门的安装 (33)第八章施工质量保证措施 (34)第九章施工安全保证措施 (38)9.1进场前教育 (38)9.2安全措施方案 (38)9.3起吊时的安全保护措施 (40)9.4工程用电安全保障措施 (40)第十章文明施工及工期保证措施 (43)10.1文明施工措施 (43)10.2工期保证措施 (43)第一章编制依据1.1甲方资料情况：根据甲方所提供的招标文件、图纸、以及公司技术人员的现场勘察所的到的信息资源。
单层厂房吊装施工课程设计
单层厂房吊装施工课程设计一、工程概况1、工程简介本工程为某厂单层钢筋混凝土装配式车间，该车间共三跨（即12m、18m、24m），厂房长66m，柱距为6m。
工字形柱是现场预制，最重为6.9t，屋架是现场预制，约7.17t,其他构件预制场预制。
其平面位置、厂房轴线尺寸和剖面图如图1，2，3所示。
图1图2图32、施工技术经济条件(1)地质：有勘测报告知，土壤为一级大孔性黄土，天然地基承载力为15T/m2,地下水位在地表下6~7m；(2)吊装前基础已施工完毕并回填平整至-0.20m；(3)柱顶应为屋架及12m跨两铰拱屋架，均为现场预制；吊车梁、连系梁、基础梁及预应力大型屋面板在预制构件加工厂制作，用汽车运入现场并排放；(4)刚天窗梁系，分两段在金属结构厂制作，运到现场拼装并排放；(5)结构安装工程承重构件一览表表一；(6)施工单位现有W1-50、W1-100、1252型履带起重机可供选用；3、预制构件一览表二、吊装机械的选择1、柱采用斜吊法吊装。
最重的柱是柱Z E、柱Z H为6.9t;长度为11.8m要求起重量为Q=Q1+Q2=6.9t+0.2t=7.1t要求起重高度为H=h1+h2+h3+h4=0+0.3m +7.55m+2m=9.85m现初选W1-100型履带起重机，起重机臂长23m；当起重量Q=7.1t时，起重半径R=7.2m,起重高度H=20.8m>9.85m满足吊装柱子的要求。
因此选用W1-100型履带起重机，起重机臂长为23m，其中半径不大于11m处吊装柱子。
笔下文学- 笔趣阁2、屋架采用两点绑扎吊装。
要求起重量Q=Q 1+Q 2=7.15t+0.2t=7.35t要求起重高度H=h 1+h 2+h 3+h 4=10.7m+0.3m+3m+4.5m=18.5m现初选W 1-100型履带起重机，起重机臂长23m ；当起重量Q=7.35t 时，起重半径R=7.5m,起重高度H=20.5m>18.5m,满足屋架吊装的要求。
