_高温红外辐射涂料的节能效果试验研究
高温红外辐射涂料的节能效果试验研究
赵立英，李雪峰，肖鹏，刘平安
（广东省超硬与电磁功能材料工程技术研究开发中心，广东佛山528216）
摘要：分析了高温红外辐射涂料的节能原理，介绍了研制的KTW高温红外辐射节能涂料在实验室、工业锅炉、工业炉窑上的节能试验效果。该涂料成本低，施工工艺简单，涂层发射率稳定，耐热震稳定性良好，使用寿命长，综合效益明显。
关键词：红外辐射涂料；辐射强化传热；工业炉；节能
中图分类号：TQ637.6文献标识码：A文章编号：1001－6988（2013）05-0053-03
ExperimentStudyonEnergySavingEffectofHighTemperature
InfraredRadiantCoating
ZHAOLi-ying，LIXue-feng，XIAOPeng，LIUPing-an
（TheSuperhardandElectromagneticMaterialsEngineeringandTechnologyResearchCentersof
GuangdongProvince，Foshan528216，China）
Abstract：Theenergysavingmechanismofhightemperatureinfraredradiantcoatingwasanalyzed，
andtheenergysavingexperimentaleffectofthedevelopedKTWhightemperatureinfraredradiationenergy
savingcoatingsintestroom，industrialboilerandindustrialkilnwasintroduced．Thecoatinghaslowcost，
simpleconstructionprocess，stablecoatingemissivity，goodthermalshockresistance，longservicelifeand
obviouscomprehensivebenefit．
Keywords：infraredradiantcoating；radiantheattransferenhancing；industrialfurnace；energysaving
收稿日期：２０１３－０５－０７
基金项目：广东省省部产学研基金资助项目（２０１３０９０１）；粤港关
键领域重点突破基金资助项目（２０１０Ｚ５１０７）．
作者简介：赵立英（１９７８—），男，工学博士，主要从事表面涂层材料
的研究与应用工作．工业炉窑和工业锅炉是生产中能耗量最大的设
备，其能源消耗约占全国工业能源消耗的60％［1－3］。
影响工业炉能耗的因素有很多，但是节能措施一般
都离不开设备改进、余热利用和采用新技术、新工艺
等几个重要方面。
高温红外辐射节能技术是在炉内壁和吸热面涂
覆高温红外辐射涂层材料，强化炉内辐射传热，以提
高工业炉的能源利用率和产能，延长工业窑炉使用
寿命，实现节能减排和降低生产成本的目的［4－5］。国
内早期主要是将多种辐射粉体基料和粘接剂采用简
单的机械混合方式制备红外辐射涂料，实际应用中
出现辐射性能不佳、衰减速度快和涂层脱落等问题，
使其应用和推广受到一定影响［6］。随着材料制备技术和红外辐射机理研究的不断发展，材料设计及其
复合技术给红外辐射材料的研制注入了新的活力，
使红外辐射材料的构成逐步从单种物质或混合物向
复合材料发展［7］。作者以过渡金属氧化物经高温固
相反应形成尖晶石结构的红外陶瓷粉料和堇青石高
温焙烧制备了发射率稳定的复合红外辐射陶瓷粉
料，在2～25μm波段范围内具有高的红外光谱辐射
率，通过掺加堇青石后的烧结材料克服了过渡金属
氧化物烧结料膨胀系数大的缺点，涂层具有良好的
耐热震稳定性。同时开展了该红外辐射涂料节能效
果的试验研究工作和节能机理探讨。
1红外辐射涂料节能机理的定性分析
对于工业锅炉来说，水冷壁管向火面吸收的热
量主要来自炉墙辐射方式传递的热量，然后以热传
导的方式与水冷壁管内部流动的水进行热量交换。
以前锅炉节能改造主要是强调炉壁耐火材料的绝热
性能等减少热量损失，而忽视了锅炉水冷壁管直接工业炉
IndustrialFurnace第35卷第5期2013年9月Vol.35No.5Sep.201353工业炉
IndustrialFurnace第35卷第5期2013年9月Vol.35No.5Sep.2013
参与炉内传热方面的作用和其表面辐射性能对炉内
传热和热交换的影响。
众所周知，金属材料的红外辐射性能较差，一般
都远低于耐火材料的红外辐射性能，且与表面状况
紧密相关。在相同的炉温条件下，有效地提高炉衬
黑度，可以减少排烟热损失，通过表面辐射传热的强
化将有效地缩短炉子的升温时间，收到良好的节能
效果。红外辐射涂料作为一种表面辐射性能的改性
材料，具有施工简便、成本低廉的优点，很容易使工
业炉的表面辐射性能得到改善和推广应用［8］。
2试验方法
2．1红外辐射涂料辐射强化传热
为了考核研制红外辐射涂料的强化传热性能，
在两个功率相同的盘式电炉上放不锈钢碗，容器内
加水800g，并将其中一个涂覆涂料，另一个不涂。加热时先将电炉预热5min，然后同时将容器置于电炉上。试验装置如图1所示。用温度计进行水温对
比测试，根据达到相同温度的所用时间来分析涂料
的辐射强化传热能力。
图1红外辐射涂层节能实验装置示意图
2．2小型锅炉的辐射强化传热试验
选用常德市林宏锅炉有限公司生产的一台
DZL4－1．25－AⅡ卧式链条炉排蒸汽锅炉产品进行能
效测试。该锅炉的热效率以往通常不超过76％，排
烟温度在230℃以上。根据研制的红外辐射涂料可
同时适应金属基材和耐火材料基体的特点，在炉墙
表面和锅炉水冷壁管向火面进行了涂料涂层施工。
施工后，经湖南省特种设备检验检测院对锅炉的运
行情况进行跟踪，了解涂料的使用效果。
2．3热电锅炉的工业应用
选用金川集团动力厂的BG－75／39－MI煤粉锅
炉，锅炉炉膛内布置有256根Ф60m×4m的水冷
壁管，水平烟道56根过热器管屏逆流布置。锅炉经
过20多年运行后结焦全部位于过热器位置，炉膛吸热能力不足的特征比较突出，导致部分未凝结飞
灰粘附在过热器管壁上，形成结焦。该锅炉原设计
排烟温度为143℃，经过长时间的运行后锅炉的排
烟温度逐年上升，现排烟温度平均在170～200℃之
间。根据研制的红外辐射涂料的特点，在炉墙表面
和锅炉水冷壁管向火面进行了涂料涂层施工，涂层
厚度约80μm。
2．4钢铁行业加热炉的工业应用
在武钢热轧厂3＃步进梁式高温加热炉和唐钢
热轧二厂轧钢加热炉进行节能技术改造，二者均以
高炉煤气为燃料，通过炉子两侧均匀布置的高速烧
嘴对炉子进行加热。其中武钢热轧厂3＃步进梁式高
温加热炉中心火焰温度可达1360℃，存在炉膛吸
热能力不足，废气排烟温度较高的问题。项目改造中
在炉墙和步进梁涂覆红外节能涂料约380m2，厚度
约为1mm。唐钢热轧加热炉炉膛内衬两侧和炉顶
耐火纤维表面施工总面积约300m2，涂层厚度分别
为1mm和0．5mm。
2．5陶瓷行业辊道窑加热炉的工业应用
在上海斯米克建陶P4辊道窑20到38节两侧
内壁及窑顶施工总面积为157．5m2，湖南衡利丰5＃
全自动辊道窑炉高温段两侧内壁及窑顶施工总面积
约为600m2，二者均以天然气为燃料，通过炉子两
侧均匀布置的高速烧嘴对炉膛进行加热。
3试验结果分析与讨论
3．1盘式电炉上的实验结果分析
盘式电炉烧水实验结果表明，涂覆红外辐射节
能涂料后，水温达到100℃所需时间由原来的9
min缩短为5．8min。这是因为不锈钢的发射率为
0．35～0．4，而高温红外辐射涂料在2．5～5μm近红外
区波段平均发射率超过0．88，由传热学斯蒂芬－玻
尔兹曼定律可知，黑体的热能吸收与绝对温度的四
次方成正比，即Eb＝σ0×T4，随着温度和发射率的升
高，辐射传热和吸热能力急剧增强，涂层与介质的温
差增加使热传导能力明显提高。工业锅炉炉膛内水
冷壁管吸热与烧水试验类似，主要是通过吸收高温
火焰中心的辐射热量使管内水汽化蒸发，通过涂覆
红外辐射节能涂料可增加水冷壁管吸热能力，提高
锅炉的热效率。
3．2小型锅炉的辐射强化传热试验结果
在实验室盘式电炉烧水对比实验的基础上，选材料与施工：高温红外辐射涂料的节能效果试验研究
54工业炉第３５卷第５期２０１３年９月
用自制的KTW高温红外辐射涂料，于2012年6月
在林宏锅炉有限公司生产的一台DZL4－1．25－AⅡ
卧式链条炉排蒸汽锅炉进行能效测试。该锅炉的热
效率以往通常不超过76％，排烟温度在230℃以
上。炉衬和水冷壁管涂覆KTW高温红外辐射涂料
后，在空气系数1．65、蒸发量4089．93kg／h、蒸汽压
力1．2MPa的工况条件下测试，锅炉的热效率为
79．68％，排烟温度为167．7℃。锅炉的热效率提高了
3．68％，排烟温度降低62℃。
3．3热电锅炉的工业应用效果
金川集团动力厂5＃锅炉喷涂前后对比试验，在
保证单台锅炉实验前后各项运行参数基本一致情况
下，对单台锅炉进行喷涂试验前后排烟温度对比分
析，计算排烟温度的差值。
5＃炉水冷壁受热面无喷涂处理数据主要运行参
数为：平均排烟温度171．39℃，平均锅炉负荷74．56
t／h，过热蒸汽平均温度425．88℃，过热蒸汽平均压
力3．57MPa，平均炉膛负压5．31Pa。喷涂KTW高
温红外辐射节能涂料后主要运行参数为：平均排烟
温度157．45℃，平均锅炉负荷73．57t／h，过热蒸汽
平均温度425．46℃，过热蒸汽平均压力3．48MPa，
平均炉膛负压6．45Pa。
5＃锅炉在喷涂前后运行工况基本一致的情况下
其排烟温度降低了13．94℃，达到了预期的节能效
果。按每年供暖期5个月运行时间计算，节能经济
效益超过48万元。停炉后观察发现喷涂KTW高温
红外辐射节能涂料后不仅可以通过强化炉内辐射传
热起到良好的节能效果，锅炉的结焦状况也得到了
明显改善。同时涂层可以保护炉衬和锅炉水冷壁管，
延长了锅炉的使用寿命。
3．4钢铁行业加热炉的工业应用效果
2009年在武钢热轧厂3＃步进梁式高温加热炉
涂覆了KTW高温红外节能涂料后，强化了炉气与
加热钢坯间的辐射传热，提高了钢坯升温速度，降低
了烟气的出炉温度，并有效抑制了煤气燃烧中烟气
对炉衬的腐蚀。进行节能改造后产品的煤气单耗由
原来的平均0．73GJ／t降低到平均0．61GJ／t，能耗
降低约16．4％，取得了良好的节能效果。2011年在
唐钢热轧棒材加热炉炉膛内衬两侧和炉顶耐火纤维
表面施工总面积约300m2。该加热炉改造前产品煤气单耗为76．8m3／t左右，改造后同期煤气单耗为
72．6m3／t，能耗降低约5．7％。
3．5陶瓷行业加热炉的工业应用效果
2011年2月在上海斯米克建陶生产陶瓷地砖
的P4辊道窑炉内进行KTW红外辐射节能涂料喷
涂作业，施工部位在高温段（20~38节）两侧内壁及
窑顶。喷涂后与喷涂前同期相比，产品单位重量天然
气能耗下降了3．23％，而且有效解决了耐火砖掉渣
污染产品的问题，提高了产品质量和窑炉使用寿命。
2011年5月在湖南衡利丰陶瓷公司生产瓷砖的5＃
超长全自动辊道窑炉高温段两侧内壁及窑顶喷涂红
外辐射涂料进行节能项目改造，施工总面积约为
600m2。改造后通过喷涂红外辐射涂料明显提高了
窑炉热能利用率，缩短了窑炉升温时间，提高了产量
屋面用热反射涂料性能研究
研究与应用
屋面用热反射徐料性能研究
陈吉涛，徐悟龙
（陶氏化学（中国）有限公司，上海２０１２０３）
摘要：介绍了热反射涂料用于屋面节能的原理与技术途径；选取了几种丙烯酸类热反射涂料进行性能评估，分析并比较 了热反射涂料在屋面节能领域应用中的性能差异；指出丙烯酸类热反射涂料具有较高的阳光反射率及耐沾污性能，优 异的力学性能及防水性能．、 关键词：热反射涂料；阳光反射率；耐沾污性；防水；屋面节能 文章编号：１００７—４９７Ｘ（２０１ Ｊ）一２２—００２６—０５ 中图分类号：ＴＵ２３１；ＴＵ５５ １．２ 文献标识码：Ａ
Ｓｔｕｄｙ ｏｎ Ｐｅｒｆｏｒｍａｎｃｅ ｏｆ Ｒｏｏｆｉｎｇ Ｔｈｅｒｍａｌ Ｒｅｆｌｅｃｔｉｖｅ Ｃｏａｔｉｎｇ
Ｃｈｅｎ Ｊｉｔａｏ，Ｘｕ Ｗｕｌｏｎｇ （Ｄｏｗ Ｃｈｅｍｉｃａｌ（Ｃｈｉｎａ）Ｃｏｍｐａｎｙ。Ｓｈａｎｇｈａｉ ２０１ ２０３，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｔｈｅ ｅｌａｓｔｏｍｅｒｉｔ、ｒｅｆｌｅｃｔｉｖｅ ｃｏａｔｉｎｇ（ＥＲＣ）Ｉ Ｓ ａ ｎｅｗ ｋｉｎｄ ｏｆ ｗｈｉｔｅ ｅｌａｓｔｉｃ ｃｏａｔｉｎｇ ｗｉｔｈ ｆｕｎｃｔｉｏｎｓ ｏｆ ｅｎｅｒｇｙ ｃｏｎｓｅｒｖａｔｉｏｎ ａｎｄ ｗａｔｅｒｐｒｏｏｆｉｎｇ．Ｓｅｖｅｒａｌ ａｃｒｙｌｉｃ－ｂａｓｅｄ ＥＲＣ ｃｏａｔｉｎｇｓ ｗｅｒｅ ｅｖａｌｕａｔｅｄ ａｎｄ ｐｅｒｆｏｒｍａｎｃｅ ｃｏｍｐａｒｅｄ．Ｔｈｅ ｒｅｓｕｈｓ ｓｈｏｗ ｔｈａｔ ｔｈｅｓｅ ｒｅｆｌｅｃｔｉｖｅ ｃｏａｔｉｎｇｓ ｈａｖｅ ｈｉｇｈ ｓ‘）ｌａｒ ｒｅｆｌｅｃ，ｔａｎｅｅ．ｓｔａｉｎ ｒｅｓｉｓｔａｎｃｅ．ｅｘｃｅｌｌｅｎｔ ｍｅｃｈａｎｉｃａｌ ｐｒｏｐｅｒｔｉｅｓ ａｎ（ｊ ｗａｔｅｒｐｒｏｏｆｉｎｇ ｐｅｒｆｏｒｍａｎｃｅ．Ｔｈｅｒｅｆｏｒｅ ｉｔ ｈａｓ ｇｏｏｄ ｐｒｏｓｐｅｃｔｓ ｉｎ ｒｏｏｆｉｎｇ ｅｎｅｒｇｙ ｃｏｎｓｅｒｖａｔｉｏｎ． Ｋｅｙ ｗｏｒｄｓ：ｅｌａｓｔｏｍｅｒｉｃ ｒｅｆｌｅｅｔｉｖｅ ｃｏａｔｉｎｇ；ｓｏｌａｒ ｒｅｆｌｅｃｔａｎｃｅ；ｓｔａｉｎ ｒｅｓｉｓｔａｎｃｅ；ｗａｔｅｒｐｒｏｏｆｉｎｇ；ｒｏｏｆｉｎｇ ｅｎｅｒｇｙ ｃｏｎｓｅｒｖａｔｉｏｎ
基于辐射制冷超材料技术的变电站零能耗节能降耗研究与应用
第42卷第1期
2021年2月电力与能源
91
D()I：10. 11973/dlyny202101020
基于辐射制冷超材料技术的变电站
零能耗节能降耗研究与应用
陈小龙
I,赖江宇
1,梁永安
2
(1.广东电网有限责任公司广州供电局，广东广州 512000；2,思创智汇(广州)科技有限公司，广东广州 510000)
摘 要：变电站中主变压器公用控制柜等箱体及建筑物内部存在长期温度过高的共性问题。这种持续高温
的情况会对设备寿命及安全造成极大隐患。在应用被动式零能耗辐射制冷超材料技术(包括辐射制冷涂料、
辐射制冷膜等被动制冷降温产品)的基础上，对变电站中主变公用控制柜等暴露在烈日下的密闭设备及设施
在应用被动式零能耗辐射制冷超材料技术前后的降温、节能、可靠性、安全性和寿命等有益效果进行了系统
研究。
关键词：辐射制冷；变电站；降温；热辐射；红外发射率
作者简介：陈小龙(1983—),男，硕士，从事变电运维方面工作。
中图分类号:TM591 文献标志码：A 文章编号：2095-1256(2021)01-0091-06
Research and Application of Substation Zero Energy Consumption,
Energy Saving and Consumption Reduction
Based on Radiation Cooling Metamaterial Technology
CHEN Xiaolong1 , LAI Jiangyu1 , LIANG Yong^n2
(1. Guangzhou Power Supply Bureau, Guangdong Power Grid Co. , Ltd. , Guangzhou 512000, Guangdong Province, China ；
2. Strong Zhihui (Guangzhou) Technology Co. , Ltd. , Guangzhou 510000, Guangdong Province»China)
远红外涂料在烟叶烤房中的应用
第６期总第１９２期 ２０１０年６月 农业科技与装备 ＮＯ．６ ＴＯｔａｌ ＮＯ．１９２ ｃｕｌｔｕｒａｌ Ｓｃｉｅｎｃｅ＆Ｔｅｃｈｎｏｌｏｋｗ ａｎｄ Ｅｑｕｉｐｍｅｎｔ ｌｕｎ．２０ １ ０ 远红外涂料在烟叶烤房中的应用 黄 飞 ，杨 涛 ，徐 坤 （１ｌ士林烟草工业有限责任公司，长春１３００３１；２．云南正邦生物技术有限公司，昆明６５０１０６） 摘要：应用远红外涂料使传统烤房中以热对流为主的热传导方式转换为辐射和对流２种传热方式，用以联合调制烟叶。昆明市晋 宁县５个乡１Ｏ组农户的烘焙试验结果表明：远红外涂料具有热稳定性，在初烤条件下稳定且无毒害物质释放；烤房使用涂料后， 整个烤季燃煤平均节省１９．９４％；初烤后云８７烟叶和红花大金元烟叶常规化学成分无异常变化。 关键词：烟叶；调制；烘焙；远红外涂料；应用 中图分类号：ＴＳ４４１ 文献标识码：Ａ 文章编号：１６７４—１１６１（２０１０）０６—０００９—０５ 远红外涂料由在远红外波长范围内（６．０～１ ０００ ｍ）发射率大于０．．９０的金属氧化物材料组成。远红 外涂料通过将部分热能转换成红外及远红外辐射能 来提高加热空间中的热辐射能量，以达到节能目 的…。目前在烤烟调制中，主要以燃煤为原料，通过空 气的热交换来完成烟叶的温度传递。远红外涂料的使 用使烤房里的温度传递方式发生了变化，从以热对流 为主的热传导方式转变为辐射和对流相结合的方式。 这种方式除了可以节省能源以外，烘烤的烟叶质量也 有所提高。 １材料及方法 １。１远红外涂料 以钛白粉、棕刚玉、氧化铁、碳化硅为主成分，发 射率为０．９３。 １．２采样地点 采样地点有：１）昆明市晋宁县二街乡（老高村有 ８座集中式烤房使用涂料，２座未使用），田烟种植品 种为云烟８７：２）化乐乡（大江头村、上南山村、高坝 村、簸米岗各有１座土式烤房使用涂料），田烟种植品 种为红花大金元；３）六街乡（大庄村集中式烤房８座 使用涂料，２座未涂，土式烤房１座使用涂料、新寨村 土式烤房１座使用涂料），田烟种植品种为Ｋ３２６；４） 双河乡（石槽河村土式烤房１座使用涂料），田烟种植 品种为云烟８５：５）夕阳乡（小夕阳村土式烤房２座 使用涂料、大摆衣村土式烤房１座使用涂料）。 １．３涂料热安全性评价 精确称量０．０２０ ｇ涂料。裂解温度设为３００℃、 ６００ ｃｃ和９００ ｏＣ［ ，初始温度３０℃，升温速率２０ ｃｃ／ 收稿日期：２０１０—０４—１０ 作者简介：黄飞（１９８０一），男，硕士，从事烟草物理和化学研 究。 ｍｓ，持续时间为１０ Ｓ。涂料在大气环境中进行热裂 解，采用ＳＰＭＥ从自行设计的裂解瓶中对裂解产物进 行萃取，萃取时间为１５ ｍｉｎ，萃取温度为７０℃。萃取 后将ＳＰＭＥ进样针头插入气相色谱高温汽化室中进 行解吸附，解吸附时间为２ ｍｉｎ。裂解产物进入气相 色谱／质谱（ＧＣ／ＭＳ）进行分离与鉴定，并进行标准谱 库检索。色谱质谱条件：毛细管柱．ＨＰ一５ＭＳ（３０ ｍｘ ０．２５ ｍｍｘＯ．２５ ｍ）；进样口温度，２４０ ｃＩ二；载气，ｌ｛ｅ；流 速，１ ｍＬ／ｍｉｎ，ＧＣ—ＭＳ接口；温度，２５０℃；升温梯度， ５０℃（１ ｍｉｎ）—－５℃／ｍｉｎ～ｌ００℃（１ ｍｉｎ）～８℃／ｍｉｎ一 ２６０ ｏＣ（５ ｍｉｎ）；离子源，ＥＩ源：电子能量，７０ ｅＶ；扫描 范围，３５～４５５ ａｍｕ；标准图谱库，ＮＩＳＴ，ＷＩＬＥＹ谱库。 仪器：ＧＣ／ＭＳ（ＨＰ６８９０Ｎ／５９７３Ｎ）；ＣＤＳ ＰＹＲＯＰＲＯＢＥ ２０００。 １．４烟叶样品采集地点及采集方法 试验取样点１选择二街乡老高村集中式烤房群． 取样点２选择化乐乡高坝村土式烤房。取样点１选择 ９号烤房（使用涂料）和ｌ０号烤房（未使用涂料）从烤 第１炕次开始取样到烤期结束：取样点２选择土式烤 房使用涂料１座（化乐１）和未使用涂料１座（化乐 ２）。每杆随机取样，１房１炕次取样４００片。 １－５调制条件对比 二街乡老高村集中式烤房群９号房和１Ｏ号房． 连续烘烤５ ｄ，每日８：３０－－－２０：３０，每２ ｈ记录干球温 度和湿球温度 １．６烤房烘烤燃煤评价 烤季前发放烘烤记录表。烤季结束后回收调查数 据，通过计算比较进行评价。 １．７烟叶样品常规化学分析 对每房次取样的混合样品。按照行业标准（ＹＣ／ Ｔ１５９—２００２烟草及烟草制品水溶性糖的测定连续流 动法》、（（
箱变和开闭所辐射降温涂料
箱变和开闭所辐射降温涂料
发表时间：2020-12-11T13:12:04.410Z 来源：《中国电业》2020年22期 作者： 农武成、项载仂、梁常勇、张发厅
[导读] 由于工作环境的恶劣，电网公司的户外箱式变压器存在因内外部温度高、降温效果不理想的情况，
农武成、项载仂、梁常勇、张发厅
广西电网有限责任公司防城港供电局， 广西 防城港，538000
摘要：由于工作环境的恶劣，电网公司的户外箱式变压器存在因内外部温度高、降温效果不理想的情况，这不单导致箱内设备元件提前老化，缩短使用寿命，还会影响元器件的正常工作，甚至还会导致元器件的烧毁。本文通过研究在箱变外表面应用辐射制冷涂料，利用
测温仪进行应用前后的温度对比，实验验证了辐射制冷涂料的降温制冷效果，证明了在不产生额外能耗、不引入复杂结构的前提下，使用
辐射制冷涂料可以产生较好的社会经济效益。
关键词：箱变；辐射制冷；涂料；降温 Radiation cooling coating for box transformer substation and switching station Abstract: Due to the harsh working environment, the outdoor box transformer of the power grid company has the situation of high internal andexternal temperature and unsatisfactory cooling effect, which will lead to the premature aging of equipment components in the box, shorten the servicelife, affect the normal work of components, and even lead to the burning of components. This article studied the change outside the box surface whichwas covered by the coating application radiation refrigeration, used the temperature thermometer to contrast the temperature of before and after theapplication experiment, verified that the radiation cooling temperature paint had the effect of cooling temperature. At the same time, the radiationcooling paint could produce good social and economic benefits, which was without extra energy consumption and introduction of complex structure. Key words: box change; Radiation; refrigeration; Paint; cool
高温半透明涂层的辐射特性研究_杨大海
第9卷第3期2010年9月热科学与技术JournalofThermalScienceandTechnologyVol.9No.3Sep.2010
文章编号:1671-8097(2010)03-0225-07DOI:10.3969/j.issn.1671-8097.2010.03.007

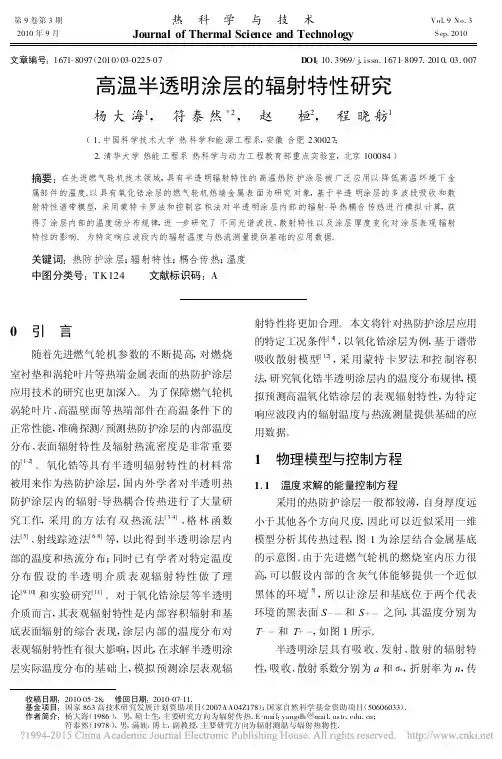

高温半透明涂层的辐射特性研究
杨大海1, 符泰然＊2, 赵 桓2, 程晓舫1
(1.中国科学技术大学热科学和能源工程系,安徽合肥230027;2.清华大学热能工程系热科学与动力工程教育部重点实验室,北京100084)
摘要:在先进燃气轮机技术领域,具有半透明辐射特性的高温热防护涂层被广泛应用以降低高温环境下金属部件的温度。以具有氧化锆涂层的燃气轮机热端金属表面为研究对象,基于半透明涂层的多波段吸收和散射特性谱带模型,采用蒙特卡罗法和控制容积法对半透明涂层内部的辐射-导热耦合传热进行模拟计算,获得了涂层内部的温度场分布规律,进一步研究了不同光谱波段、散射特性以及涂层厚度变化对涂层表观辐射特性的影响。为特定响应波段内的辐射温度与热流测量提供基础的应用数据。关键词:热防护涂层;辐射特性;耦合传热;温度
中图分类号:TK124文献标识码:A
收稿日期:2010-05-28; 修回日期:2010-07-11.基金项目:国家863高技术研究发展计划资助项目(2007AA04Z178);国家自然科学基金资助项目(50606033).作者简介:杨大海(1986-),男,硕士生,主要研究方向为辐射传热.E-mail:yangdh@;符泰然(1978-),男,满族,博士,副教授,主要研究方向为辐射测温与辐射热物性.0 引 言
随着先进燃气轮机参数的不断提高,对燃烧
室衬垫和涡轮叶片等热端金属表面的热防护涂层
应用技术的研究也更加深入。为了保障燃气轮机
涡轮叶片、高温壁面等热端部件在高温条件下的
正常性能,准确探测/预测热防护涂层的内部温度
建筑隔热涂料在建筑节能中的应用
市场纵横・

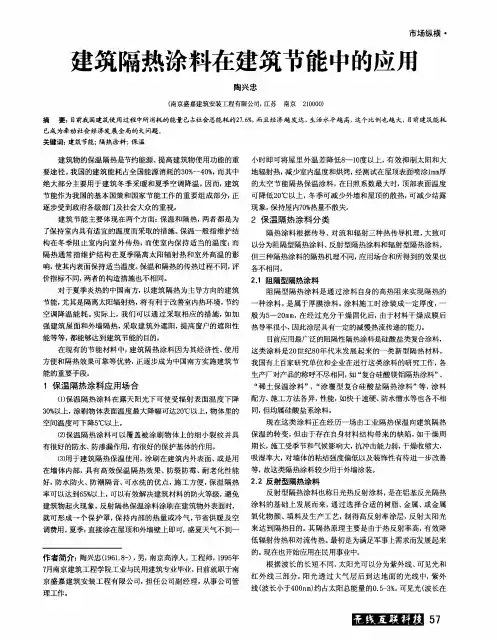

建筑隔热涂料在建筑节能中的应用
陶兴忠
（南京盛嘉建筑安装工程有限公司，江苏南京２１００００）
摘 要：目前我国建筑使用过程中所消耗的能量已占社会总能耗的２７．６％，而且经济越发达、生活水平越高，这个比例也越大，目前建筑能耗 已成为牵动社会经济发展全局的大问题。
关键词：建筑节能；隔热涂料；保温
建筑物的保温隔热是节约能源、提高建筑物使用功能的重
要途径。我国的建筑能耗占全国能源消耗的３０％一４０％，而其中
绝大部分主要用于建筑冬季采暖和夏季空调降温。因而，建筑
节能作为我国的基本国策和国家节能工作的重要组成部分，正
逐步受到政府各级部门及社会大众的重视。
建筑节能主要体现在两个方面：保温和隔：热，两者都是为
了保持室内具有适宜的温度而采取的措施。保温一般指维护结
构在冬季阻止室内向室外传热，而使室内保持：适当的温度：而
隔热通常指维护结构在夏季隔离太阳辐射热和室外高温的影
响，使其内表面保持适当温度。保温和隔热的传热过程不同，评
价指标不同，两者的构造措施也不相同。
对于夏季炎热的中国南方，以建筑隔热为主导方向的建筑
节能，尤其是隔离太阳辐射热，将有利于改善室内热环境，节约
空调降温能耗。实际上，我们可以通过采取相应的措施，如加
强建筑屋面和外墙隔热，采取建筑外遮阳，提高窗户的遮阳性
能等等，都能够达到建筑节能的目的。
在现有的节能材料中，建筑隔热涂料因为其经济性、使用
方便和隔热效果可靠等优势，正逐步成为中国南方实施建筑节
能的重要手段。
１保温隔热涂料应用场合
（１）保温隔热涂料在露天阳光下可使受辐射表面温度下降
３０％以上，涂刷物体表面温度最大降幅可达２Ｏ℃以上，物体里的
空间温度可下降５℃以上。
（２）保温隔热涂料可以覆盖被涂刷物体上的细小裂纹并具
有很好的防水、防渗漏作用，有很好的保护基体的作用。
（３）用于建筑隔热保温使用，涂刷在建筑内：外表面、或是用
在墙体内部，具有高效保温隔热效果、防裂防霉、耐老化性能
绿色节能材料陶瓷隔热漆隔住高温热
绿色节能材料陶瓷隔热涂料降低高温热原理分析
隔热，就是隔住热量降低高温热，一是隔住热量是来的方向；二是隔住热量是相反方向；三是隔住热量是物质状态发生改变；四是隔住热量是散热比吸热快；五是隔住热量不断累积，涂层热焓值饱和后，热量平衡；目前人类科技能掌握这四种热量控制方式。不同情况下的热量交换方式主次不同，形式各异。
另外物质间或物质内的热量传递有三种方式，热传导、热对流和热辐射三种基本方式，利用热交换这三种方式，志盛威华研发高端的陶瓷隔热漆，也就是陶瓷隔热涂料，为民用为工业提供更好节能材料。
目前采用不同隔热机理，研发出不同作用的隔热涂料，以下不同机理隔热涂料性能和应用的详细介绍：
1、热反射性隔热涂料，把热隔住相反方向：热反射隔热涂料涂层对可见光和红外线有很高反射性，涂层会把可见光和红外线朝相反方向反射走，如ZS-221防晒隔热涂料热反射率90%，能对太阳光进行高反射，不让太阳照射的热量在物体表面进行累积升温，而且涂层导热系数也低，有效防止大气高温热向涂层内部传导，阻止热传导。
2、低导热率的隔热涂料，涂层比热容大：涂料比重很轻，导热系数低，在涂料中有静态空气，如空心微珠、静态空气包、网状结构等，能很好的阻止热通过涂层传递。如ZS-211反射隔热保温涂料涂层固化后比重只有0.46g/ml，导热系数0.033W/m.k，热阻值28Ω，涂层隔热保温率90%左右。ZS-1耐高温隔热保温涂料耐温2000℃，在高温物体表面上涂刷涂料，在1100℃的物体表面涂上8mm厚，物体表面的温度就能从1100℃就能降低到100℃以内。
3、热辐射散热隔热涂料，散热比吸收热量快：热辐射就是把物体热量加快辐射走来降低物体表温度隔热，也就是散热隔热，ZS-411辐射散热降温涂料是一种以红外线的形式辐射走物体热量或是加快热量传导的涂料，涂料直接涂刷在要散热降温或是加快热量传导的物体表面，涂层以0.92ε左右的发射率和0.5-13.5μm红外波长波段向大气空间或是物体内在空间自动辐射热量，加快热量交换，降低物体表面及内部温度来隔热。
La~(3+)掺杂Co_(0.5)Ni_(0.5)(Fe_(0.5)Cr_(0.5))_2O_4尖晶石红外辐射材料的研究
Ｖｏｌ＿３９ Ｎｏ．６ ・５Ｏ・ 化工新型材料 ＮＥＷ ＣＨＥＭＩＣＡＬ ＭＡＴＥＲＩＡＬＳ 第３９卷第６期 ２０１１年６月
Ｌａ３＋掺杂Ｃｏ０．５ Ｎｉ０．５（Ｆｅ０．５ Ｃｒ０．５）２ ｏ４
尖晶石红外辐射材料的研究
管浩程俊华陈建伍
（盐城工学院材料工程学院，盐城２２４０５１）
摘要用固相合成法制备Ｌａ抖掺杂ＣｏＤ＿５Ｎｉｏ （Ｆｅｏ Ｃｒｏ．ｓ）２０４尖晶石体系红外辐射材料，并通过ＤＴＡ－ＴＧ、ＸＲＤ
和ＩＲＥ－２型红外辐射测试等方法研究了材料的结构特征与红外辐射性能的关系，结果表明：随着Ｌａ什含量的增加，Ｌａ。
以不同的形式进入Ｃｏ Ｎｉｏ．５（Ｆｅｏ ５ Ｃｒｏ．５）２０４体系中，当Ｌｒｄ２（）３掺杂浓度为５ （质量分数）时，样品的法向全波段辐射率 达到０．９１。 关键词无机非金属材料，红外辐射性能，掺杂，尖晶石，Ｌａ。０３
Ｓｔｕｄｙ ｏｎ Ｌａ３＋ｄｏｐｅｄ Ｃｏｏ．５Ｎｉ０．５（Ｆｅｏ．５ Ｃｒｏ．５）２０４
ｉｎｆｒａｒｅｄ ｒａｄｉａｎｃｅ ｓｐｉｎｅｌ ｍａｔｅｒｉａｌｓ
Ｇｕａｎ Ｈａｏ Ｃｈｅｎｇ Ｊｕｎｈｕａ Ｃｈｅｎ Ｊｉａｎｗｕ
（Ｓｃｈｏｏｌ ｏｆ Ｍｔｅｒｉａｌｓ Ｅｎｇｉｎｅｅｒｉｎｇ，Ｙａｎｃｈｅｎ Ｉｎｓｔｉｔｕｔｅ ｏｆ Ｔｅｃｈｎｏｌｏｇｙ，Ｙａｎｃｈｅｎｇ ２２４０５１）
Ａｂｓｔｒａｃｔ Ｌａ”ｄｏｐｅｄ Ｃｏ０．５Ｎｉｏ ５（Ｆｅｏ ５ Ｃｒｏ ５）２０４ｉｎｆｒａｒｅｄ ｒａｄｉａｎｃｅ ｍａｔｅｒｉａｌｓ ｗｅｒｅ ｐｒｅｐａｒｅｄ ｂｙ ｓｏｌｉｄ ｐｈａｓｅ ｓｉｎｔｅｒｉｎｇ． Ｔｈｅ ｓｔｒｕｃｔｕｒｅ ａｎｄ ｉｎｆｒａｒｅｄ ｒａｄｉａｎｃｅ ｐｒｏｐｅｒｔｉｅｓ ｏｆ ｔｈｅ ｍａｔｅｒｉａｌ ｗａｓ ｉｎｖｅｓｔｉｇａｔｅｄ ｂｙ ＤＴＡ－ＴＧ，ＸＲＤ，ＩＲ ａｎｄ ｉｎｆｒａｒｅｄ ｒａｄｉａｔｉｏｎ
ｐｒｏｐｅｒｔｙ ｍｅａｓｕｒｅｍｅｎｔ．Ｔｈｅ ｒｅｓｕｌｔｓ ｉｎｄｉｃａｔｅｄ ｔｈａｔ Ｌａ３ ｏｃｃｕｐｉｅｄ ｔｈｅ ｐｏｓｉｔｉｏｎ ｉｎ ｔｈｅ ｓｔｒｕｃｔｕｒｅ ｂｙ ｄｉｆｆｅｒｅｎｔ ｃｏｏｒｄｉｎａｔｉｏｎ ｗｉｔｈ
散热涂料测试方法
- 1 - 散热涂料测试方法
散热涂料是一种能够降低建筑物表面温度的特殊涂料。为了确保散热涂料的性能，需要对其进行测试。以下是散热涂料测试方法：
1、表面温度测试：使用红外线温度计或热成像仪对涂料表面进行温度测试，以了解涂料的散热效果。
2、紫外线辐射测试：使用紫外线辐射仪对涂料进行测试，以了解涂料的紫外线抵抗能力。
3、耐候性测试：使用氙灯或紫外线灯对涂料进行测试，以了解涂料的耐候性能。
4、粘度测试：使用粘度计对涂料进行测试，以了解涂料的流动性和涂布性能。
5、拉伸强度测试：使用拉伸强度测试仪对涂料进行测试，以了解涂料的拉伸强度和耐磨性。
通过以上测试方法，可以评估散热涂料的性能和质量，确保其能够有效地降低建筑物表面温度，提高室内舒适度。
耐高温涂料
涂料招聘网 中国涂料行业权威招聘网站！！！
涂料招聘网 1 耐高温涂料
名称及定义
耐高温隔热保温涂料是太空节能隔热保温的一种(太空节能隔热保温涂料包括高温型和常温型)，为世界首创，涂料为无机单组分，采用特制志盛威华溶液无任何异味。 耐温幅度（-80—1800℃）， 导热系数都只有0.03W/m.K，能有效抑制并屏蔽红外线的辐射热和热量的传导，隔热抑制效率可达90%左右，可抑制高温物体的热辐射和热量的散失，对低温物体可有效保冷并能抑制环境辐射热而引起的冷量损失，也可以防止物体冷凝的发生。耐高温涂料亦可做耐高温粘接剂，该种涂料可以耐1800℃甚至更高的温度，可以作为陶瓷、玻璃、金属等涂层材料，也可以作为陶瓷、玻璃、金属等粘合剂，广泛用于冶金、石油工业、天然气开采、航空航天等工业领域。常温涂抹在金属等物体表面，低温烘干或者常温自干，与金属的附着力非常好，非常坚硬，用刀片都刮不下来，高温煅烧后强度更加显具，而且不开裂，耐1800度高温，可以用在金属铁，钢，铝，陶瓷，玻璃等表面。
性能特点
外观：灰色浆体，粘稠状。
含量：≥90%
最高可耐温度：1700℃，短时间可耐1800℃甚至更高。
表干： 0.5小时
最小重涂间隔： 2小时
硬度：8H
耐高温涂料,良好的耐油性能；耐酸耐碱性。
耐高温涂料XZ-T001,涂层厚度：根据客户自己需要，可以任意厚度，但是施工过程中须一层一层的喷涂或者刷涂，如果需要涂比较厚的厚度，可先涂第一层，厚度可控制在1mm，然后在低温70℃左右或者常温彻底干燥后，方可继续施工涂抹第二层，依次第三层，第四层。只有在彻底干燥后才可以进入高温状态下使用。
应用范围
所有钢铁制品作车间底漆，重防腐涂层底漆，更适用于高温热风炉内外壁以及烟囱、烟道、烘道、热排气管道、高温热气管道，加热炉和其他金属要求耐高温防腐设备的涂层。
