模具入门基础知识
模具基础知识
模具基础知识模具是一种工程机械，用于制造各种产品、零件或工艺品。
在工业生产中，模具的使用是必不可少的。
模具制作需要掌握一定的基础知识才能确保制作出高质量的模具。
本文将介绍一些模具基础知识。
一、模具的概念模具是指用于制造零部件、工件或产品的模具。
它是一种具有形状、尺寸及表面质量等各种技术要求的专用工具，在加工制造过程中，能够为被加工的工件提供必要的工作程序、定位和夹紧以及所需的工艺条件。
二、模具的分类模具按照不同的分类标准可以分为多种类型，这里简单介绍几种常见的分类：1.按照用途来划分，模具可以分为成型模、冷却模和检测模等。
2.按照加工用途划分，模具可以分为压铸模、注塑模、挤出模、拉伸模等。
3.按照模具制作材料分类，模具可以分为金属模、非金属模和混合材料模。
三、模具的结构模具的结构是指模具的内部组成部分。
模具包括模具底板、模架、活动模、固定模、顶板、滑块等部件。
其中模具底板是模具的主体，承载着整个模具的负载。
模架是连接模具底板和活动模的桥梁，它的作用主要是固定模垫，并通过导柱保持模具的水平度。
活动模和固定模是模具的核心部分，活动模通过模柱和滑块保持了活动位置，固定模则通过导柱固定在模架上。
顶板和滑块是实现模具射出、顶出等功能的关键部分，它们的运动轨迹要与活动模、固定模和模具底板上的间隙相配合，以便实现模具的正常工作。
四、模具的制作材料常见的模具材料包括钢、铝、铜、铸铁、青铜等。
选择材料的时候应注意以下几点：1.选择材料要考虑到所需的强度和硬度等性能。
2.要选择耐磨、耐蚀的材料。
3.应按照所生产的产品数量和品质而选择材料。
五、模具的制作过程模具的制作过程分为模具设计和模具加工两个部分。
模具设计包括产品设计、模具结构设计、材料选用等，需要具备较高的技术水平和设计能力。
模具加工的过程主要包括加工制造、试装功能、加工修整、热处理和表面处理等五个阶段。
六、模具维护与保养模具在使用过程中需要进行定期的维护与保养，以便延长模具的使用寿命。
模具基础知识
精品课件
（三）现场生产相关的问题事项
• 3.1 冲压模具安装前，要对模具进行检查：
1. 对于领来的模具，新模具，必须经过试冲验证并 带有合格试件；老模具，要检查模具管理卡；
2. 对照工艺文件检查所用模具是否正确，检查模具 外观有无裂纹、压伤和缺陷。
3. 检查压床和模具的闭合高度是否适应。 4. 模具的上、下模平面和工作台面是否干净。 模具按上述要求检查合适后，方可在压床上使用。
精品课件
模具清洁度检查标准
清洁度为“上等”： a) 模具底板上、下表面及工作部位内、外表面无废料、废
渣、积尘、油污、破布、锯末等杂物； b) 模具底板减轻槽内无存油、废料、破布、锯末等杂物； c) 导柱、衬套或导板等活动导向部位清洗干净并加注有润
滑油等
精品课件
清洁度为“中等”： a) 模具底板上、下表面及工作部位内、外表面有少量废
料、废渣、积尘、油污、破布、锯末等杂物； b) 模具底板减轻槽内有少量存油、废料、破布、锯末等
杂物； c) 导柱、衬套或导板等活动导向部位清洗不彻底，部分
未注有润滑油等
精品课件
清洁度为“下等”： a) 模具底板上、下表面及工作部位内、外表面有废料、废
渣、积尘、油污、 破布、锯末等杂物； b) 模具底板减轻槽内有存油、废料、破布、锯末等杂物； c) 导柱、衬套或导板等活动导向部位没有清洗干净，没有
用于保证凸模、压边圈与凹模三者间的两两相互对准、滑动
• 导柱 导柱是为上、下模座相对运动提供精密导向的圆柱形零件，
多数固定在下模座，与固定在上模座的导套配合使用。
导板
精品课件
导柱
• 导套 导套是为上、下模座相对运动提供精密导向的圆柱形零件，多
塑胶模具基础知识
塑胶模具基础知识目录1. 塑胶模具基础知识概述 (3)1.1 塑胶模具的应用领域 (4)1.2 塑胶模具的重要性 (5)1.3 塑胶模具的设计与发展 (6)2. 塑胶模具的类型 (7)2.1 注射成型模具 (8)2.1.1 注射成型原理 (9)2.1.2 注射成型模具的结构 (10)2.2 挤出成型模具 (11)2.2.1 挤出成型原理 (14)2.2.2 挤出成型模具的结构 (14)2.3 其他塑胶模具类型 (16)2.3.1 吹塑模具 (17)2.3.2 压塑模具 (19)2.3.3 翻孔型塑胶模具 (19)3. 塑胶模具的材料和制作 (21)3.1 模具钢的种类和特性 (22)3.2 模具涂层技术 (23)3.3 模具的制造工艺 (24)3.3.1 模具的铸造过程 (25)3.3.2 模具的机械加工过程 (27)4. 塑胶模具的设计与开发 (28)4.1 模具设计的原则 (29)4.2 模具设计的步骤 (30)4.3 模具开发中的问题处理 (31)5. 塑胶模具的制造工艺 (32)5.1 模具的安装与调试 (33)5.2 模具制造中的质量控制 (34)6. 塑胶模具相关标准与法规 (36)6.1 国际标准 (37)6.2 国家标准 (38)6.3 行业法规与规范 (39)7. 塑胶模具的前沿技术和发展趋势 (40)7.1 3D打印技术在模具制造中的应用 (41)7.2 智能模具的开发 (43)7.3 环境友好型的模具材料和技术 (45)8. 塑胶模具的案例分析 (46)8.1 汽车部件模具的案例研究 (47)8.2 消费品模具的设计与制造 (49)8.3 医疗设备模具的开发 (50)9. 塑胶模具的后续服务 (52)9.1 模具维修与改进 (53)9.3 模具培训与技术交流 (56)10. 总结与展望 (57)10.1 塑胶模具市场分析 (59)10.2 未来发展趋势预测 (60)10.3 个人或企业发展建议 (61)1. 塑胶模具基础知识概述塑胶模具是一种精密制造技术，用于生产各种塑料制品。
模具常识+入门知识
3 模具鑲件處縫隙太大 4 成型周期太短或太長 5 模蕊無進氣孔
模具溫度不合適 6
产生毛边
修模
太软或太泠固
调整成型条件
真空吸附
顶针镶件须有适当间隙
造成产品泠却时间 模具恒温 不稳
注射壓力太大，時間太 造成产品过饱和 7長
调整成型条件
8 模具表面劃傷或刻痕
易形成倒扣
补焊或抛光
9 頂出裝置結構不良
不平衡
• 沖模、塑膠模、壓鑄模的總和一般占模具總量的80％ 左右
整理课件
2
Note book-mold.1
整理课件
3
Note book-mold.2
整理课件
4
Note book-mold.3
整理课件
5
Tooling-cnc
整理课件
6
Measure
整理课件
7
2﹒模具分類
整理课件
8
射出成型模具工作原理
• 6. 澆道方式----熱澆道,絕熱澆道,無澆道,直接進膠(二板模),間接進膠(三板 模)及其他方式.
• 7. 澆口方式----種類繁多,因需求而異,須注意澆口是否有外觀要求及流動,平 衡,結合線,排氣等問題,.澆口型號尺寸是否足以充滿整個產品.
整理课件
17
• 8. 分模面----為模具設計重要環節,由設計師靈活運用,須考慮產品外觀,頂出方 式,模具加工等
• 12. 排氣----對保證產品品質至關重要,利用多種形式進行排氣,注意防止產品 真空吸附及模具拉不開.
• 13. 冷卻----冷卻對模具生產影響很大,而設計工作較繁雜,既要考慮冷卻效果 及冷卻一致性,又要考慮冷卻系統對模具整體結構的影響.
• 14. 加工方式----所有模具設計都須確實考慮模具加工可行性,才有實用價值. 否則將脫離現場模具製造經驗而成為一次失敗的設計.

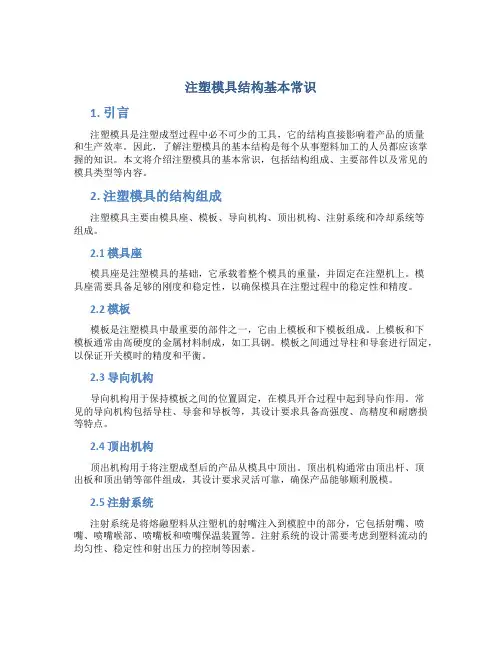

注塑模具结构基本常识
注塑模具结构基本常识1. 引言注塑模具是注塑成型过程中必不可少的工具，它的结构直接影响着产品的质量和生产效率。
因此，了解注塑模具的基本结构是每个从事塑料加工的人员都应该掌握的知识。
本文将介绍注塑模具的基本常识，包括结构组成、主要部件以及常见的模具类型等内容。
2. 注塑模具的结构组成注塑模具主要由模具座、模板、导向机构、顶出机构、注射系统和冷却系统等组成。
2.1 模具座模具座是注塑模具的基础，它承载着整个模具的重量，并固定在注塑机上。
模具座需要具备足够的刚度和稳定性，以确保模具在注塑过程中的稳定性和精度。
2.2 模板模板是注塑模具中最重要的部件之一，它由上模板和下模板组成。
上模板和下模板通常由高硬度的金属材料制成，如工具钢。
模板之间通过导柱和导套进行固定，以保证开关模时的精度和平衡。
2.3 导向机构导向机构用于保持模板之间的位置固定，在模具开合过程中起到导向作用。
常见的导向机构包括导柱、导套和导板等，其设计要求具备高强度、高精度和耐磨损等特点。
2.4 顶出机构顶出机构用于将注塑成型后的产品从模具中顶出。
顶出机构通常由顶出杆、顶出板和顶出销等部件组成，其设计要求灵活可靠，确保产品能够顺利脱模。
2.5 注射系统注射系统是将熔融塑料从注塑机的射嘴注入到模腔中的部分，它包括射嘴、喷嘴、喷嘴喉部、喷嘴板和喷嘴保温装置等。
注射系统的设计需要考虑到塑料流动的均匀性、稳定性和射出压力的控制等因素。
2.6 冷却系统冷却系统用于控制模具的温度，以保证注塑成型周期的稳定和产品的质量。
冷却系统通常由冷却水管、冷却水道和冷却水口等组件组成，其设计要求水路布置合理、冷却效果良好。
3. 常见的注塑模具类型根据注塑产品的形状和结构特点，注塑模具可以分为单面模、多面模、复合模和家用电器模等类型。
3.1 单面模单面模是指模具只有一个模腔，适用于制造单一形状的产品。
它结构简单、生产周期短，常用于生产一些简单的注塑产品。
3.2 多面模多面模是指模具具有多个模腔，可以一次性生产多个产品。

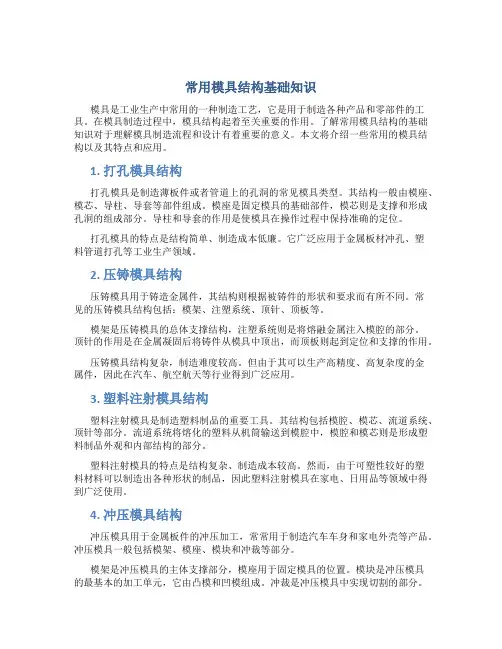

常用模具结构基础知识
常用模具结构基础知识模具是工业生产中常用的一种制造工艺，它是用于制造各种产品和零部件的工具。
在模具制造过程中，模具结构起着至关重要的作用。
了解常用模具结构的基础知识对于理解模具制造流程和设计有着重要的意义。
本文将介绍一些常用的模具结构以及其特点和应用。
1. 打孔模具结构打孔模具是制造薄板件或者管道上的孔洞的常见模具类型。
其结构一般由模座、模芯、导柱、导套等部件组成。
模座是固定模具的基础部件，模芯则是支撑和形成孔洞的组成部分。
导柱和导套的作用是使模具在操作过程中保持准确的定位。
打孔模具的特点是结构简单、制造成本低廉。
它广泛应用于金属板材冲孔、塑料管道打孔等工业生产领域。
2. 压铸模具结构压铸模具用于铸造金属件，其结构则根据被铸件的形状和要求而有所不同。
常见的压铸模具结构包括：模架、注塑系统、顶针、顶板等。
模架是压铸模具的总体支撑结构，注塑系统则是将熔融金属注入模腔的部分。
顶针的作用是在金属凝固后将铸件从模具中顶出，而顶板则起到定位和支撑的作用。
压铸模具结构复杂，制造难度较高。
但由于其可以生产高精度、高复杂度的金属件，因此在汽车、航空航天等行业得到广泛应用。
3. 塑料注射模具结构塑料注射模具是制造塑料制品的重要工具。
其结构包括模腔、模芯、流道系统、顶针等部分。
流道系统将熔化的塑料从机筒输送到模腔中，模腔和模芯则是形成塑料制品外观和内部结构的部分。
塑料注射模具的特点是结构复杂、制造成本较高。
然而，由于可塑性较好的塑料材料可以制造出各种形状的制品，因此塑料注射模具在家电、日用品等领域中得到广泛使用。
4. 冲压模具结构冲压模具用于金属板件的冲压加工，常常用于制造汽车车身和家电外壳等产品。
冲压模具一般包括模架、模座、模块和冲裁等部分。
模架是冲压模具的主体支撑部分，模座用于固定模具的位置。
模块是冲压模具的最基本的加工单元，它由凸模和凹模组成。
冲裁是冲压模具中实现切割的部分。
冲压模具结构复杂，制造难度较高。
但由于其加工速度快、精度高，被广泛应用于工业领域。
模具必会的知识点总结
模具必会的知识点总结一、硅胶模具的制作硅胶模具是一种用于制作复杂形状的模具材料，常用于造型、雕塑、工艺品等领域。
硅胶模具的制作需要注意以下几个关键步骤：1.选择合适的硅胶材料硅胶材料有不同的硬度和颜色可供选择，根据模具的使用需求和具体形状来选择合适的硅胶材料。
2.制作原型制作原型是硅胶模具制作的第一步，原型可以是任何形状的物体，通常使用泥土、蜡或者3D打印等材料制作。
3.涂抹分离剂在制作原型的表面涂抹一层分离剂，以便硅胶与原型分离。
4.混合硅胶材料将硅胶材料按照说明书中的比例混合均匀，然后倒入模具框内，以覆盖原型。
5.脱模等待硅胶完全固化后，将模具框拆除，取出原型，即可得到硅胶模具。
二、金属模具的制作金属模具是用于生产工业制品的常见模具类型，其制作过程相对复杂，需要掌握以下几个关键步骤：1.设计模具结构根据所需产品的形状和尺寸，设计模具的结构和尺寸，包括模具的上、下模板、模具芯等部件。
2.选择合适的材料金属模具通常使用工程钢或其他合金材料制作，需要根据产品的使用要求、生产数量和成本等因素选择合适的材料。
3.数控加工利用数控机床等设备将设计好的模具结构加工成实际模具部件，要求尺寸精度高，表面光洁度好。
4.组装模具将加工好的模具部件组装成完整的模具，包括上、下模板的安装，模具芯的安装等。
5.调试模具对组装好的模具进行调试，包括模具的合模性能、开模性能、产品的成型效果等方面的测试和调整。
6.模具表面处理对模具的表面进行处理，包括抛光、镀硬铬等，以提高模具的耐磨性和寿命。
三、模具设计模具设计是模具制作的关键环节，好的模具设计能够提高生产效率、降低生产成本，提高产品质量。
模具设计需要掌握以下几个关键知识点：1.产品结构分析分析所需生产的产品的结构特点，确定产品的形状、尺寸、壁厚等参数。
2.模具结构设计根据产品结构特点，设计合理的模具结构，包括模具的上、下模板、模具芯、冷却系统等。
3.材料选择根据产品的使用要求和生产成本等因素选择合适的材料，包括模具材料和模具零部件材料。
模具基础知识培训资料
固定板
用于固定凹模，确保其稳定性 和精度。
导料板
用于引导材料进入模具，确保 材料定位准确。
03
模具的设计与制造
模具的设计原则
模具设计应满足产品要求
根据产品需求，设计出结构合理、功能齐全的模具。
模具设计应注重制造工艺性
确保模具易于加工、装配和维修，降低制造成本。
模具设计应考虑使用安全性
确保模具在使用过程中安全可靠，避免出现故障和安全事故。
模具基础知识培训资料
• 模具的定义与分类 • 模具的结构与组成 • 模具的设计与制造 • 模具的使用与维护 • 模具的发展趋势与未来展望
01
模具的定义与分类
模具的定义
01
模具是一种用于制造特定形状和 尺寸零件的工具，通常由两个或 更多个组件组成，这些组件可以 互相配合以形成所需的形状。
02
模具在制造业中广泛应用，特别 是在汽车、电子、塑料和金属制 品等行业。
况。
严格按照操作规程进行操作， 避免因操作不当导致模具损坏
或生产出的产品不合格。
使用过程中要保持模具的清洁 ，定期清理模具内的残留物，
防止堵塞或腐蚀。
注意观察模具的工作状态，如 发现异常应及时停机检查，避
免造成更大的损失。
模具的维护保养方法
01
定期对模具进行润滑， 保证其正常运转，延长 使用寿命。
导柱
导向机构，保证上 下模板的精确对中。
上模座
连接上模板和导柱， 起到定位和承载作 用。
下模板
安装凹模和固定板， 用于固定凹模和导 柱。
卸料板
用于卸料和顶料， 确保材料顺利脱模。
ห้องสมุดไป่ตู้
模具的零部件
凹模
