多电平技术讲解
SVPWM的原理和法则推导和控制算法详细讲解
SVPWM的原理和法则推导和控制算法详细讲解
SVPWM(Space Vector Pulse Width Modulation)是一种三相不对称多电平PWM调制技术。其原理是将三相电压转换为空间矢量信号,通过调制的方式控制逆变器输出电压,以实现对三相电机的控制。下面将详细介绍SVPWM的原理、法则推导以及控制算法。
一、原理:
SVPWM的原理在于将三相电压分解为两相,即垂直于矢量且相互垂直的两个分量,直流坐标分量和交流坐标分量。其中,直流坐标分量用于产生直流电压,交流坐标分量用于产生交流电压。通过对直流和交流坐标的调制,可以生成所需的输出电压。
二、法则推导:
1.将三相电压写成直流坐标系下的矢量形式:
V_dc = V_d - 0.5 * V_a - 0.5 * V_b
V_ac = sqrt(3) * (0.5 * V_a - 0.5 * V_b)
2. 空间矢量信号通过电源电压和载波进行调制来生成输出电压。其中,电源电压表示为空间矢量V。根据配比原则,V_dc和V_ac分别表示空间矢量V沿直流和交流坐标的分量。
V = V_dc + V_ac
3.根据法则推导,导出SVPWM的输出电压:
V_u = 1/3 * (2 * V_dc + V_ac)
V_v = 1/3 * (-V_dc + V_ac) V_w = 1/3 * (-V_dc - V_ac)
三、控制算法:
1. 设定目标矢量Vs,将其转换为直流坐标系分量V_dc和交流坐标系分量V_ac。
2.计算空间矢量的模长:
V_m = sqrt(V_dc^2 + V_ac^2)
3.计算空间矢量与各相电压矢量之间的夹角θ:
θ = arctan(V_ac / V_dc)
4.计算换向周期T和换相周期T1:
T=(2*π*N)/ω_e
T1=T/6
其中,N为极对数,ω_e为电机的角速度。
5.根据目标矢量和夹角θ,确定目标矢量对应的扇区。
光伏发电系统中的多电平变换技术
第44卷第6期 2010年6月 电力电子技术 Power Electronics Vo1.44.No.6 June 2010
光伏发电系统中的多电平变换技术
陈阿莲 ,王玮誉 ,董圣英 ,张承慧 (1.山东大学,山东济南250061;2.德卅I职业技术学院,山东德州253000)
摘要:阴影问题和光伏模块不匹配问题是光伏发电系统面临的主要问题之一。在无隔离变压器的光伏发电系统中 还存在着漏电电流问题。对于解决这些问题,多电平变换器有着独特优势。文中介绍了各种多电平拓扑结构在解 决阴影问题和光伏模块不匹配问题中的应用,分析并比较了各种多电平拓扑结构在无隔离变压器系统中解决漏电 电流问题的优点和缺点,进而对多电平变换器的发展趋势做出展望。 关键词:多电平变换器;光伏发电;阴影问题;漏电电流 中图分类号:TM46 文献标识码:A 文章编号:1000—100X(2010)06—0034—03
Multilevel Converters Used in Photovoltaic Power Generation System
CHEN A-lian ,WANG Wei—yu ,DONG Sheng—ying ̄,ZHANG Cheng・hui
(1.Shandong 面em , n∞250061,China;2.Dezhou Vocational and Technical College,Dezhou 253000,China) Abstract:In photovoltaic generation systems,the partial shades and the mismatching of photovoltaic array(PVA)are the main problems influencing efficiency.The transformerless photovohaic generation systems exist the leakage current prob— lem.To solve these problems,multilevel converters have a unique advantage.Firstly,the application of multilevel convertem in solving the partial shades and the mismatching of PVA are introduced.and then the advantages and disadvantages of US— ing diferent multilevel topologies to solve the leakage current potential problem in transformerless systems are analyzed and compared.Finally,some predictions of the future developments in this area are given. Keywords:multilevel converter;photovohaic generation;partial shades;leakage current Foundation Project:Supported by Independent Innovation Foundation of Shandong University(No.2009TS042)
三电平原理
三电平原理
1. 基本概念
三电平原理是电力电子领域中的一种调制技术,用于控制交流电源输出的波形。它通过将输入电压分解为三个不同电平的输出电压,从而实现对输出电压的精确控制。三电平原理在电力变换器、逆变器以及电机驱动等领域都得到了广泛应用。
2. 基本原理
三电平原理的基本原理是将输入电压分解为三个不同电平的输出电压,通过控制这三个输出电压的占空比,可以实现对输出电压的精确控制。三电平原理主要包括以下几个方面的内容:
2.1 多电平输出
在传统的电力电子系统中,通常只有两个电平的输出电压,即正电平和负电平。而在三电平原理中,通过增加一个零电平,可以将输出电压分解为三个不同的电平。这样可以提高输出电压的精确度,并减小输出电压的谐波含量。
2.2 电压平衡控制
在三电平原理中,为了保持输出电压的平衡,需要对三个输出电压进行精确控制。通过调节三个输出电压的占空比,可以实现输出电压的平衡控制。具体来说,可以通过改变电路中的开关状态,来改变输出电压的大小和极性,从而实现对输出电压的精确控制。
2.3 脉宽调制
在三电平原理中,脉宽调制是一种常用的调制技术,用于控制输出电压的大小和极性。脉宽调制通过改变开关的导通时间来改变输出电压的占空比,从而实现对输出电压的精确控制。具体来说,当需要增大输出电压时,可以增加开关的导通时间,而当需要减小输出电压时,可以减小开关的导通时间。
2.4 极性反转技术
在三电平原理中,极性反转技术是一种常用的控制技术,用于改变输出电压的极性。极性反转技术通过改变开关的导通顺序,从而改变输出电压的极性。具体来说,当需要改变输出电压的极性时,可以改变开关的导通顺序,从而实现对输出电压的极性控制。
3. 应用领域
三电平原理在电力电子领域中有着广泛的应用,主要包括以下几个方面: 3.1 电力变换器
三电平原理可以用于电力变换器中,用于控制输出电压的波形。通过使用三电平原理,可以实现对输出电压的精确控制,从而提高电力变换器的效率和稳定性。

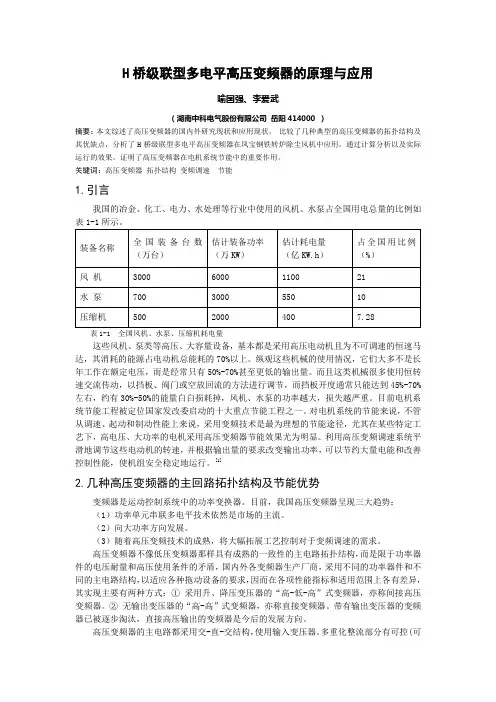

H桥级联型多电平高压变频器的原理与应
H桥级联型多电平高压变频器的原理与应用
喻国强、李爱武
(湖南中科电气股份有限公司 岳阳414000 )
摘要:本文综述了高压变频器的国内外研究现状和应用现状, 比较了几种典型的高压变频器的拓扑结构及其优缺点,分析了H桥级联型多电平高压变频器在凤宝钢铁转炉除尘风机中应用,通过计算分析以及实际运行的效果,证明了高压变频器在电机系统节能中的重要作用。
关键词:高压变频器 拓扑结构 变频调速 节能
1.引言
我国的冶金、化工、电力、水处理等行业中使用的风机、水泵占全国用电总量的比例如表1-1所示。
装备名称 全国装备台数
(万台) 估计装备功率
(万KW) 估计耗电量
(亿KW.h) 占全国用比例
(%)
风 机 3000 6000 1100 21
水 泵 700 3000 550 10
压缩机 500 2000 400 7.28
表1-1 全国风机、水泵、压缩机耗电量
这些风机、泵类等高压、大容量设备,基本都是采用高压电动机且为不可调速的恒速马达,其消耗的能源占电动机总能耗的70%以上。纵观这些机械的使用情况,它们大多不是长年工作在额定电压,而是经常只有50%-70%甚至更低的输出量。而且这类机械很多使用恒转速交流传动,以挡板、阀门或空放回流的方法进行调节,而挡板开度通常只能达到45%-70%左右,约有30%-50%的能量白白损耗掉,风机、水泵的功率越大,损失越严重。目前电机系统节能工程被定位国家发改委启动的十大重点节能工程之一。对电机系统的节能来说,不管从调速、起动和制动性能上来说,采用变频技术是最为理想的节能途径,尤其在某些特定工艺下,高电压、大功率的电机采用高压变频器节能效果尤为明显。利用高压变频调速系统平滑地调节这些电动机的转速,并根据输出量的要求改变输出功率,可以节约大量电能和改善控制性能,使机组安全稳定地运行。[1]
2.几种高压变频器的主回路拓扑结构及节能优势
变频器是运动控制系统中的功率变换器。目前,我国高压变频器呈现三大趋势:
基于DSP的载波移相多电平PWM实现方法
基于DSP的载波移相多电平PWM实现方法
DSP(Digital Signal Processor,数字信号处理器)是一种专门用于数字信号处理的专用微处理器。它可以执行复杂的算法和实时处理,非常适合用于实现载波移相多电平PWM(Pulse Width Modulation,脉宽调制)技术。
载波移相多电平PWM是一种通过调整脉宽来控制输出电压的方法,广泛应用于电力电子领域,例如交流电机驱动、电源变换器等。在实现载波移相多电平PWM时,需要精确地计算脉冲的宽度和相位,以达到精确控制输出电压的目的。DSP的高性能和实时性能使其成为实现这种技术的理想选择。
下面将介绍一种基于DSP的载波移相多电平PWM实现方法:
1.选择合适的DSP芯片:首先需要选择合适的DSP芯片,具有足够的计算能力和接口功能,以满足实时计算和控制要求。常见的DSP芯片有TI的TMS320系列和ADI的SHARC系列等。
2.信号采样和处理:通过采集输入信号和测量输出电压,将信号转化为数字信号,并通过DSP进行处理。可以使用模数转换器(ADC)进行模拟信号的数字化,并使用数字输出模数转换器(DAC)生成PWM信号。
3.确定调制波形:根据所需的PWM输出信号特性,选择合适的调制波形,例如正弦波、三角波等。在DSP中,可以通过数学运算生成波形或使用预设的波形表。
4.计算脉冲宽度:通过计算得到不同相位的脉冲宽度,从而实现多电平PWM控制。可以使用相位锁定环(PLL)或数字锁相环(DLL)等技术来计算相位差,并根据所需的相位差计算脉冲宽度。 5.生成PWM输出:通过DSP的输出端口产生PWM信号,并将其连接到电力电子器件,例如功率放大器、驱动电路等。根据计算得到的脉冲宽度和相位差,控制PWM的高电平和低电平时间,从而控制输出电压的大小和相位。
6.反馈控制:通过测量输出电压,进行反馈控制,使得输出电压稳定在设定的值。可以使用模拟和数字滤波器对反馈信号进行处理,使用控制算法调整PWM信号,以实现闭环控制。
《2024年模块组合多电平变换器(MMC)研究》范文
《模块组合多电平变换器(MMC)研究》篇一
一、引言
随着电力电子技术的不断发展,高压大功率的电力变换系统已成为电力系统的重要一环。其中,模块组合多电平变换器(MMC)作为一种新型的变换器拓扑结构,以其优越的性能和良好的灵活性,得到了广泛的关注和应用。本文将对MMC的基本原理、特点及其在电力系统中的应用进行研究。
二、模块组合多电平变换器(MMC)的基本原理和特点
MMC是一种基于模块化设计的多电平变换器,其基本原理是将多个子模块通过串联的方式组成一个整体,形成一个具有多电平输出的变换器。每个子模块包含一个IGBT桥臂、一个电容和相关的保护电路等。当需要调节输出电压时,通过控制各个子模块的通断状态,即可实现电压的调节和电能的质量控制。
MMC具有以下优点:
1. 高电压输出:由于采用了多电平技术,MMC能够输出更高的电压,适用于高压大功率的场合。
2. 谐波性能好:多电平技术能够降低输出电压的谐波分量,减小对电网的污染。
3. 模块化设计:MMC采用模块化设计,方便了维护和升级。
4. 灵活性高:通过调整子模块的通断状态,可以灵活地控制输出电压和电能质量。 三、MMC在电力系统中的应用
MMC在电力系统中的应用非常广泛,主要表现在以下几个方面:
1. 新能源并网:MMC可以用于风电、光伏等新能源的并网系统中,实现电能的转换和传输。
2. 柔性直流输电:MMC可以用于构建柔性直流输电系统,实现电能的远距离、大容量传输。
3. 电机驱动:MMC可以用于电机驱动系统中,实现电机的高效、可靠运行。
4. 电力质量改善:通过MMC的多电平技术和灵活的控制策略,可以有效地改善电力系统的电能质量,减少谐波对电网的污染。
四、MMC的研究进展和挑战
近年来,MMC的研究已经取得了重要的进展。研究人员对MMC的控制策略、保护机制、故障诊断等方面进行了深入的研究,提出了许多新的思路和方法。同时,随着新材料、新技术的不断发展,MMC的性能和效率也得到了进一步的提高。然而,MMC的应用仍然面临一些挑战和问题,如系统稳定性、保护策略的完善、成本等问题需要进一步研究和解决。
如何解决电力电子系统的输出波形失真问题
如何解决电力电子系统的输出波形失真问题
电力电子系统是现代电力系统中的重要组成部分,广泛应用于交流电源、直流电源、变频器等领域。然而,由于电力电子器件的非线性特性和电磁干扰等因素,输出波形失真问题成为制约电力电子系统性能的一个重要挑战。本文将从几个方面探讨如何解决电力电子系统的输出波形失真问题。
一、传统方法的局限性
传统上,人们解决输出波形失真问题的方法主要包括滤波器设计和控制算法优化。然而,这些方法在性能和实用性上存在一些局限性。滤波器设计需要根据特定应用的频率范围和波形要求进行优化,但随着系统复杂性的增加,滤波器的设计和调试变得困难。控制算法优化需要对系统模型进行深入理解,而实际系统往往存在非线性和时变特性,模型难以准确建立,因此控制算法的设计和优化也面临一定的挑战。
二、多电平技术的应用
为了解决传统方法的局限性,多电平技术被广泛应用于电力电子系统中。多电平技术通过引入多个电平的电压或电流来逼近期望的波形,从而降低输出波形失真。典型的多电平技术包括多电平逆变技术和多电平调制技术。多电平逆变技术通过增加逆变器输出电压的电平数来提高波形质量,从而减小谐波含量和纹波。多电平调制技术则通过调整开关器件的开关频率和占空比来实现对输出波形的精确控制,从而进一步降低波形失真。 三、谐波消除技术的应用
除了多电平技术,谐波消除技术也是解决输出波形失真问题的重要方法。传统的谐波消除技术主要包括谐波陷波器和谐波抑制器。谐波陷波器通过引入并联谐振电路来消除特定频率的谐波成分,从而减小输出波形的谐波含量。谐波抑制器则通过改变波形的谐波分量相位和幅值来实现输出波形的精确调节。近年来,随着谐波监测技术和数字信号处理技术的快速发展,谐波消除技术的应用越来越广泛。
四、系统集成与优化
除了以上所述的具体技术手段,系统集成与优化也是解决输出波形失真问题的关键。系统集成和优化需要综合考虑电力电子器件、控制算法、滤波器和谐波消除器等多个方面的因素。在系统集成过程中,需要充分考虑电力电子器件的特性、系统的稳定性和可靠性等因素,从而提高系统的整体性能。在系统优化过程中,需要通过试验和仿真等手段对系统进行性能评估,同时提出合理的优化策略,以进一步降低输出波形失真。
四电平波形
四电平波形在电力系统中扮演着重要的角色,对于电力质量的稳定和电能的高效传输具有重要意义。本文将介绍四电平波形的定义、特点以及在电力系统中的应用。
定义与特点
四电平波形是指电力系统中的电压或电流波形具有四个离散的电平值。正常情况下,电压或电流的波形应该是连续的,即具有无数个电平值。然而,在某些特定情况下,为了满足特定的电能传输要求或电力质量要求,电力系统中采用了多电平技术,将波形离散成几个固定的电平值。
四电平波形主要有以下特点:
1. 离散性: 四电平波形具有离散性,与传统的连续电压或电流波形不同。它将波形离散为四个固定的电平值,通过特定的控制技术来实现。
2. 电平数目: 四电平波形中的电平数目为四个。通常情况下,电压或电流波形的电平数目越多,电力传输的精度和质量就越高。
3. 稳定性: 四电平波形通过控制技术来维持电压或电流的稳定性。在电能传输过程中,保持稳定的电平值可以有效地减少电力系统中的损耗和波动。
4. 可控性: 通过适当的控制策略,四电平波形的电平值可以根据需要进行调整。这种可控性可以满足不同的电能传输要求,提高电力系统的灵活性和适应性。
应用场景
四电平波形在电力系统中有广泛的应用,主要包括以下几个方面:
1. 电能传输: 四电平波形可以用于高效传输电能。通过控制电压或电流的四个离散电平值,可以减小传输过程中的功率损耗,提高电能传输的效率。
2. 电力质量调节: 四电平波形可以用于电力质量的调节和改善。通过控制四个电平值,可以有效地降低电力系统中的谐波含量和电压波动,提高电力系统的稳定性和可靠性。
3. 电力电子器件: 四电平波形常用于电力电子器件的控制中。例如,交流变流器、电力逆变器和谐波滤波器等电力电子器件可以利用四电平波形来实现精确的功率控制和谐波抑制。
4. 新能源接入: 随着新能源的不断发展,四电平波形也被广泛应用于新能源接入系统中。利用四电平波形可以有效地控制新能源的接入量和传输质量,实现可靠的电能转换和利用。 总结
t型三电平中的维也纳结构-概述说明以及解释
t型三电平中的维也纳结构-概述说明以及解释
1.引言
1.1 概述
概述:
T型三电平中的维也纳结构是一种在电力电子应用中广泛使用的技术,它结合了T型三电平逆变器和维也纳整流器的特点,旨在提高功率电子器件的效率和性能。通过将T型三电平逆变器和维也纳整流器进行结合,可以实现更高的转换效率和更稳定的输出电压波形。本文将详细介绍T型三电平逆变器和维也纳整流器的原理,以及针对T型三电平逆变器中的维也纳结构的设计方法和优化技术。通过对该技术的深入探讨,可以为电力电子领域的研究和应用提供新的思路和方法。
1.2 文章结构
本文主要分为引言、正文和结论三个部分。在引言部分中,将概述T型三电平中的维也纳结构的背景意义和实际应用,介绍本文的目的和结构安排。在正文部分中,首先介绍T型三电平逆变器的基本原理和特点,接着详细讲解维也纳整流器的原理和工作方式,最后重点讨论T型三电平中的维也纳结构的设计方法和优势。在结论部分,将总结本文的主要内容和观点,展望该结构在未来的应用前景,并得出结论。整个文章结构紧凑有序,逻辑清晰,旨在为读者全面深入地介绍T型三电平中的维也纳结构。 1.3 目的:
本文旨在探讨在T型三电平逆变器中引入维也纳结构的设计方法和原理。通过深入分析T型三电平逆变器和维也纳整流器的工作原理,结合实际应用需求,提出一种有效的设计方案,以提高逆变器系统的性能和效率。同时,本文还旨在为相关领域的研究者和工程师提供一些有价值的参考和启发,促进该领域的发展和应用。通过本文的研究和总结,我们希望能够为T型三电平中的维也纳结构设计提供一定的指导和帮助,为未来的研究和实践奠定基础。
2.正文
2.1 T型三电平逆变器介绍
T型三电平逆变器是一种常用的多电平逆变器拓扑结构,其在工业领域中得到了广泛的应用。逆变器是一种将直流电能转换为交流电能的电子器件,而T型三电平逆变器则是在传统的两电平逆变器基础上进行了改进和优化。
T型三电平逆变器通过增加一个中间电平,使得输出的交流波形可以更加接近正弦波,降低了谐波含量,提高了电能转换的效率和质量。同时,T型三电平逆变器具有较高的输出电压和电流控制精度,能够满足不同应用场景对电能转换的要求。
电力电子在电气化铁路中的关键技术
电力电子在电气化铁路中的关键技术
电力电子技术在电气化铁路系统中发挥着至关重要的作用。它通过控制和转换电能,为铁路系统提供高效、可靠的电力供应,同时实现能量的回收与再利用。在实施电气化铁路的过程中,电力电子技术的应用越发重要。本文将重点讨论电力电子在电气化铁路中的关键技术,并探讨其对于铁路系统性能和可持续发展的影响。
一、电力电子在电气化铁路中的应用
电力电子技术在电气化铁路中的应用非常广泛。它主要通过改变电源的电压、频率和波形来实现对电能的控制和转换。其中,直流电力电子技术和交流电力电子技术是电气化铁路中最为常用的技术。
1. 直流电力电子技术
在直流电力电子技术中,采用了直流变压器和直流电压变换器等设备,实现了不同电压等级之间的能量转换。直流电力电子技术的一大优势在于能够方便地实现能量回收和再利用。在电气化铁路中,常以直流供电系统来提供能量,大大提高了能量的利用效率。
2. 交流电力电子技术
交流电力电子技术则主要应用于铁路牵引系统中。它通过变换装置将外部供电源的交流电压转换为适合于牵引系统的交流电压。同时,交流电力电子技术还可以实现对电动机的控制和调节,使铁路牵引系统在运行过程中具备更高的稳定性和精确性。 二、电力电子在电气化铁路中的关键技术
1. 能量回收与再利用技术
电气化铁路中,列车在制动和减速过程中会产生大量能量。通过采用能量回收与再利用技术,可以将这部分能量回馈到供电系统中,从而达到能量的节约和利用。能量回收技术主要包括逆变技术、能量存储技术和回馈控制技术等。
2. 转换效率提升技术
在电气化铁路系统中,提高电能的转换效率对于节约能源、减少能耗至关重要。电力电子技术在这方面发挥了重要作用。通过优化逆变器的拓扑结构和控制算法,减小开关损耗和传导损耗,可以提高整个系统的转换效率。
3. 多电平逆变技术
多电平逆变技术是一种通过增加逆变器的电压等级来改善波形质量的技术。在电气化铁路中,多电平逆变技术能够有效地降低电网谐波污染和电磁干扰。此外,多电平逆变技术还可以降低电力电子设备的重量和体积,提高设备的可靠性和稳定性。
