梅花型弹性联轴器缓冲垫尺寸系列
梅花型弹性联轴器缓冲垫
尺寸系列
The latest revision on November 22, 2020
梅花型弹性联轴器缓冲垫材质:聚氨脂CPU,TPU硬度:HS95+/-2A工作介质:水,各种油
标准来源:GB5272-85配套联轴器代号:ML,MLL
规格尺寸(D*d*H)瓣数单价重量KG
D d H n
48 19 12 4
68 28 18 6
82 34 18 6
100 42 20 6
122 52 25 6
140 64 30 6
166 90 30 8
196 100 35 8
225 115 35 10
225 140 45 10
295 170 50 10
356 215 55 12
材质:聚氨脂,橡胶橡胶牛筋(PU)6瓣结构硬度:PUHS95+/-2ANBR:HS75+/-5A
硬度:PUHS95+/-2ANBR:HS75+/-5A工作介质:水,各种油对轮垫40规格尺寸(D*d*H)
D d H n
47 19 10 6
64 32 14 6
75 35 15 6
79 40 15 6
94 45 18 6
100 50 20 6
108 55 24 6
135 64 25 6
154 80 28 6
170 80 30 6
210 60 98 6
48 19 12 4 MT1
58 16 MT2
68 28 18 6 MT3
82 34 18 6 MT4
100 42 20 6 MT5
122 52 25 6 MT6
140 65 30 6 MT7
166 90 30 8 MT8
196 100 35 8 MT9
225 115 35 10 MT10
255 140 45 10 MT11
296 170 50 10 MT12
356 215 55 12 MT13
391 250 55 12 MT14
型号 规格 配用联轴器型号
轴器弹性件
洗
煤厂梅花
弹性联轴
器结构尺
寸明细表
宁夏宝丰能源集团有限责任公司洗煤厂
2009年11月1日
外径 内径 长度
T1 16 8 10 TL1TL2
T2 19 10 15 TL3TL4
T3 26 14 28 TL4TL5TL6
TLL1TLL2TLL3
T4 35 18 36 TL48TL9
TLL4TLL5
T5 45 24 44 TL10TLL6
T6 56 30 56 TL11TLL7
T7 71 38 72 TL12TLL8
T8 85 45 88 TL13TLL9
梅花垫的规格尺寸表
梅花垫的规格尺寸表摘要：一、梅花垫简介1.梅花垫的定义2.梅花垫的特点二、梅花垫规格尺寸表1.梅花垫的分类2.各类梅花垫的尺寸规格三、梅花垫应用领域1.工业领域2.建筑领域3.汽车领域四、梅花垫选购注意事项1.选择合适的规格尺寸2.考虑使用场景和需求3.关注梅花垫的质量与价格正文：梅花垫是一种具有特殊形状和功能的垫片，主要用于填补各种设备、容器、管道等接口部位的间隙，以达到密封、减震、防尘等目的。
梅花垫具有优异的密封性能、良好的耐磨性和耐腐蚀性，因此广泛应用于各个领域。
梅花垫规格尺寸表根据梅花垫的形状、材质、尺寸等因素进行分类。
以下是各类梅花垫的尺寸规格：1.按形状分类：- 圆形梅花垫：直径范围从10mm至1000mm，厚度范围从1mm至50mm；- 方形梅花垫：边长范围从10mm至1000mm，厚度范围从1mm至50mm；- 异形梅花垫：根据实际需求定制。
2.按材质分类：- 金属梅花垫：如不锈钢、碳钢、铜等；- 非金属梅花垫：如橡胶、硅胶、聚四氟乙烯（PTFE）等。
3.按使用场景分类：- 工业梅花垫：用于机床、压缩机、泵等设备；- 建筑梅花垫：用于建筑、桥梁、市政等工程；- 汽车梅花垫：用于汽车、摩托车等交通工具。
在选购梅花垫时，应注意以下几点：1.选择合适的规格尺寸：根据设备接口的尺寸和需求选择合适的梅花垫规格，以确保其具有良好的密封性能。
2.考虑使用场景和需求：根据设备所处的环境、承受的压力、温度等因素，选择合适的梅花垫材质。
3.关注梅花垫的质量与价格：优质的梅花垫具有较长的使用寿命和良好的性能，但价格可能较高。
在选购时，应综合考虑梅花垫的质量与价格，选择性价比高的产品。
总之，梅花垫规格尺寸表为用户提供了详细的梅花垫尺寸信息，有助于用户根据实际需求选择合适的梅花垫。

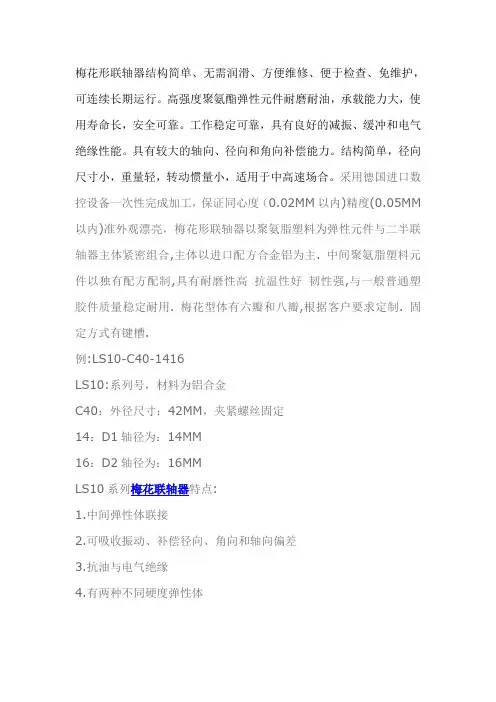

梅花形联轴器的技术参数
梅花形联轴器结构简单、无需润滑、方便维修、便于检查、免维护，可连续长期运行。
高强度聚氨酯弹性元件耐磨耐油，承载能力大，使用寿命长，安全可靠。
工作稳定可靠，具有良好的减振、缓冲和电气绝缘性能。
具有较大的轴向、径向和角向补偿能力。
结构简单，径向尺寸小，重量轻，转动惯量小，适用于中高速场合。
采用德国进口数控设备一次性完成加工，保证同心度（0.02MM以内)精度(0.05MM 以内)准外观漂亮，梅花形联轴器以聚氨脂塑料为弹性元件与二半联轴器主体紧密组合,主体以进口配方合金铝为主. 中间聚氨脂塑料元件以独有配方配制,具有耐磨性高抗温性好韧性强,与一般普通塑胶件质量稳定耐用. 梅花型体有六瓣和八瓣,根据客户要求定制. 固定方式有键槽.
例:LS10-C40-1416
LS10:系列号，材料为铝合金
C40：外径尺寸：42MM，夹紧螺丝固定
14：D1轴径为：14MM
16：D2轴径为：16MM
LS10系列梅花联轴器特点:
1.中间弹性体联接
2.可吸收振动、补偿径向、角向和轴向偏差
3.抗油与电气绝缘
4.有两种不同硬度弹性体
5.顺时针与逆时针回转特性完全相同
6.夹紧螺丝固定
邮箱：cnc@ cnc@ 网址：/
全国统一热线：400-0769-856。
带制动轮梅花形弹性联轴器
带制动轮型梅花形弹性联轴器常见型号：MLL-I制动轮梅花形弹性联轴器，LMZ-I型分体式制动轮梅花形弹性联轴器，MLL-II型整体式制动轮梅花形弹性联轴器，LMZ-II型整体式制动轮梅花形弹性联轴器。
1.LMZ-I(MLL-I)型分体式制动轮梅花形弹性联轴器主要由两个带凸齿密切啮合并承受径向挤压以传递扭矩，当两轴线有相对偏移时，弹性元件发生相应的弹性变形，起到自动补偿作用。
2.梅花形弹性联轴器主要适用于起动频繁、正反转、中高速、中等扭矩和要求高可靠性的工作场合，例如：冶金、矿山、石油、化工、起重、运输、轻工、纺织、水泵、风机等。
工作环境温度-35℃～+80℃，传递公称扭矩25～12500Nm，许用转速1500～15300r/min。
3.与其它联轴器相比，梅花形弹性联轴器具有以下特点：（1）工作稳定可靠，具有良好的减振、缓冲和电绝缘性能。
（2）结构简单，径向尺寸小，重量轻，转动惯量小，适用于中高速场合。
（3）具有较大的轴向、径向和角向补偿能力。
（4）高强度聚氨酯弹性元件耐磨耐油，承载能力大，使用寿命长，安全可靠。
（5）联轴器无需润滑，维护工作量少，可连续长期运行。
1.LMZ-Ⅱ(MLL-Ⅱ)系列梅花形弹性联轴器主要由两个带凸齿密切啮合并承受径向挤压以传递扭矩，当两轴线有相对偏移时，弹性元件发生相应的弹性变形，起到自动补偿作用。
2.梅花形弹性联轴器主要适用于起动频繁、正反转、中高速、中等扭矩和要求高可靠性的工作场合，例如：冶金、矿山、石油、化工、起重、运输、轻工、纺织、水泵、风机等。
工作环境温度 -35℃～+80℃，传递公称扭矩25～12500Nm，许用转速1500～15300r/min。
3.与其它联轴器相比，梅花形弹性联轴器具有以下特点：（1）工作稳定可靠，具有良好的减振、缓冲和电绝缘性能。
（2）结构简单，径向尺寸小，重量轻，转动惯量小，适用于中高速场合。
（3）具有较大的轴向、径向和角向补偿能力。

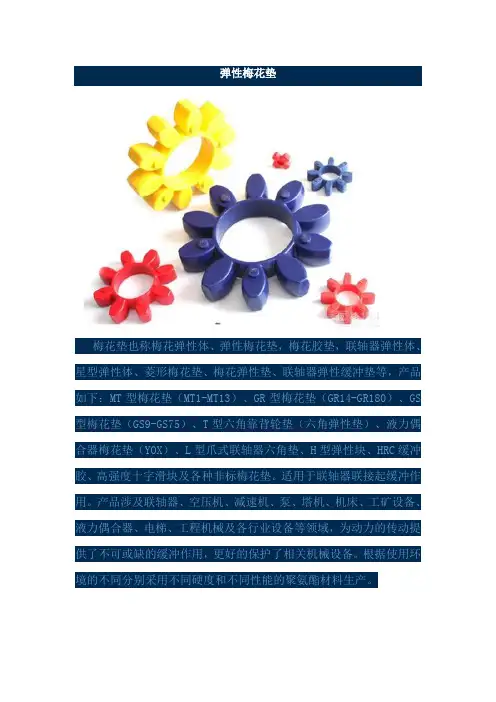

联轴器梅花垫
弹性梅花垫
梅花垫也称梅花弹性体、弹性梅花垫，梅花胶垫，联轴器弹性体、星型弹性体、菱形梅花垫、梅花弹性垫、联轴器弹性缓冲垫等，产品如下：MT型梅花垫（MT1-MT13）、GR型梅花垫（GR14-GR180）、GS 型梅花垫（GS9-GS75）、T型六角靠背轮垫（六角弹性垫）、液力偶合器梅花垫（YOX）、L型爪式联轴器六角垫、H型弹性块、HRC缓冲胶、高强度十字滑块及各种非标梅花垫。
适用于联轴器联接起缓冲作用。
产品涉及联轴器、空压机、减速机、泵、塔机、机床、工矿设备、液力偶合器、电梯、工程机械及各行业设备等领域，为动力的传动提供了不可或缺的缓冲作用，更好的保护了相关机械设备。
根据使用环境的不同分别采用不同硬度和不同性能的聚氨酯材料生产。
梅花垫的规格尺寸表
梅花垫的规格尺寸表摘要：一、梅花垫简介1.梅花垫的定义2.梅花垫的特点二、梅花垫规格尺寸表1.梅花垫的分类2.各类梅花垫的尺寸规格3.梅花垫尺寸的选择与应用三、梅花垫应用领域1.工业领域2.建筑领域3.其他领域四、梅花垫的选购与安装1.选购注意事项2.安装方法与技巧五、梅花垫的维护与保养1.日常维护2.定期检查与更换正文：梅花垫是一种具有特殊形状和功能的垫片，主要用于填补各种设备、管道、阀门等连接部位的间隙，以达到密封、减震、缓冲等目的。
梅花垫具有良好的耐磨性、耐腐蚀性和耐老化性，广泛应用于各个领域。
一、梅花垫简介梅花垫，顾名思义，其形状酷似梅花，由多个具有相同或不同角度的斜面组成。
梅花垫的特点在于其多角度的斜面设计，使得在承受压力时能够更均匀地分散力量，从而达到良好的密封和减震效果。
二、梅花垫规格尺寸表梅花垫根据材质、规格和应用领域的不同，可以分为多种类型。
以下是各类梅花垫的尺寸规格及应用领域的简要介绍：1.金属梅花垫：一般采用不锈钢、碳钢等金属材料制成，具有良好的耐腐蚀性和耐磨性。
尺寸规格可根据客户需求定制。
2.聚四氟乙烯（PTFE）梅花垫：由聚四氟乙烯材料制成，具有优异的耐腐蚀性、耐磨性和低摩擦系数。
尺寸规格有多种标准尺寸可供选择。
3.橡胶梅花垫：由橡胶材料制成，具有良好的耐磨性、弹性和耐老化性。
尺寸规格可根据客户需求定制。
4.塑料梅花垫：由塑料材料制成，具有轻便、耐磨、耐腐蚀等特点。
尺寸规格有多种标准尺寸可供选择。
在选购梅花垫时，应根据实际应用场景选择合适的尺寸和材质。
例如，在工业领域，可选择金属梅花垫或聚四氟乙烯梅花垫；在建筑领域，可选择橡胶梅花垫或塑料梅花垫。
三、梅花垫应用领域梅花垫广泛应用于工业、建筑、汽车、航空航天等领域。
在工业领域，梅花垫可用于阀门、泵、压缩机、发电机等设备的密封和减震；在建筑领域，梅花垫可用于管道、水箱、水泵等建筑设备的连接密封；在汽车领域，梅花垫可用于减震器、刹车系统等部件的缓冲和密封；在航空航天领域，梅花垫可用于飞行器发动机、导弹等部件的密封和减震。
梅花型弹性联轴器
一、标准型号和有关参数
GB5272-85是国标1985年标准局颁布的5272号文件，梅花型弹性联轴器型号有ML型、MLZ型、MLS型，有1~13种规格有关参数见手册。
带制动轮梅花型弹性联轴器，型号有MLL-1型分体式，MLL-H型整体式。
有4~13 种规格，有关参数见手册。
GB/T5272-2002是国标推荐(GB/T) 2002年标准局颁布的5272 号文件，梅花型弹性联轴器型号有：LM 型_基本型，LMD 型_单法兰型，LMS 型_双法兰型，有1~14种规格，有关参数见手册。
带制动轮梅花型弹性联轴器，型号有LMZ-1型分体式，LMZ-H型整体式，有5~14 种规格，有关参数见手册。
二、需要说明的有：
(1)85标准有13种规格，2002标准有14种规格，梅花弹性体的规格，85标准的2号改为2002标准的3号，以此类推85的13种，就改为2002 的14 种。
(2)85标准的型号是ML型，2002标准的型号是LM型，参数变化不大，这就要求我们在分解零件图时，要注意、型号不同就是标准不同，一定要按照客户提供的型号制作。
( 3)梅花型弹性联轴器是由半联轴器、法兰联接件、梅花型弹性件、制动轮(两种)组成。
( 4)半联轴器和法兰连接件有的尺寸是一样的，因为梅花型弹性
件与之相配合。
三、附梅花型弹性参数表
聚氨酯梅花形弹性参数表
(GB5272-85。
梅花形弹性联轴器
梅花形弹性联轴器国家标准GB5272-85
梅花形弹性联轴器时也能过于联接两同轴线的传动轴系，具有补偿两轴相对偏移，减震，耐磨及缓冲性能。
国家标准GB5272-85 该梅花形弹性联轴器工作温度为-35℃~+80℃
该梅花形弹性联轴器传递公称转矩为16~25000N.m
ML型梅花形弹性联轴器许用转速15300-1900r/min
ML型梅花形弹性联轴器轴孔直径20-130mm
ML型梅花形弹性联轴器轴孔长度30-252mm
ML型梅花形弹性联轴器大外径为50-400mm
ML型梅花形弹性联轴器重量0.66-160Kg
MLZ型梅花形弹性联轴器公称转矩为100-12500N.m
MLZ型梅花形弹性联轴器许用转速8500-1500r/min
MLZ型梅花形弹性联轴器轴孔长度27-252mm
MLZ型梅花形弹性联轴器轴孔直径20-140mm
MLZ型梅花形弹性联轴器大外径为70-400mm
MLZ型梅花形弹性联轴器重量为1.55-205Kg
MLS型梅花形弹性联轴器公称转矩25-12500N.m
MLS型梅花形弹性联轴器许用转速8500-1500r/min
MLS型梅花形弹性联轴器轴孔直径20-140mm
MLS型梅花形弹性联轴器轴孔长度30-202mm
MLS型梅花形弹性联轴器大外径为70-400mm
MLS型梅花形弹性联轴器重量为2.05-260Kg。
ktr梅花弹性联轴器规格书
ktr梅花弹性联轴器规格书专业代理进口原装KTR KTR联轴器，KTRKTR标准型梅花型弹性联轴器，KTR标准型联轴器，KTR标准型梅花型联轴器，国内最快的交货速度，最短的交货周期及最低廉的供货价格。
产品特点：（KTRKTR联轴器，KTRKTR标准型梅花型弹性联轴器，KTR标准型联轴器，KTR标准型梅花型联轴器，ktr联轴器）吸收夺去轴向插入式安装，失效保护扭向弹性，免维护表面全加工—良好的动态特性设计紧凑/惯性小成品孔径公差按照ISO标准为H7，键槽公差按照标准DIN6885/1为JS9。
产品介绍：（KTRKTR标准型梅花型弹性联轴器，KTR标准型联轴器，KTR标准型梅花型联轴器）KTR弹性联轴器具有结构尺寸小、重量轻、转动惯量小但传递扭矩高的特点。
所有的表面精加工，使该联轴器运行质量高，工作寿命长。
KTR联轴器使传动时的振动得到缓冲，并吸收由动力机的不均匀运转所产生的冲击。
结构：KTR联轴器是扭向弹性联轴器，有失效保护功能，能有效地阻尼和减少运行过程中所产生的振动和冲击。
两个轴套的爪形齿在圆周方向上相互错开半个齿距，在其间隙装入一个渐开线梅花形弹性体。
当轴在安装时出现偏差，弹性体的鼓形齿避免了应力集中。
KTR 联轴器能有效的纠正轴向、径向和的安装偏差。
特点：一般弹性联轴器中间的弹性体承受弯曲力和压力，易磨损，而KTR®联轴器的弹性体仅受压力，因而能承受更大的负荷。
弹性体在承载和高转速时有变形，因此安装时应为其变形预留足够的空间。
所有规格的KTR联轴器最大扭转角均能达到5º。
既可水平安装，也可立式安装。
防爆性能：KTR联轴器非常适合应用在有防爆要求的场合。
这种联轴器已根据欧洲安全标准94/9/EC（ATEX95）申请了防爆证书，防爆种类为2G/2D，能在危睑区域为G1，G2，D21和D22的传动中使用。
弹性体：KTR弹性体的正常工作温度为-40℃-+90℃。
允许的最高瞬时温度为120℃。
联轴器弹性体大全
页 >>产品展示>>联轴器配件>>聚氨酯梅花形弹性块GB5272-85聚氨酯梅花形弹性体产品用途： 本标准适用于大型设备和各种机械缓冲作用于传动轴的联接。
扭 距：22.4—2500NM 磨 耗：< 0.05cm3 / 1.61km 产品硬度：95A ±5 标 准：GB5272-85 规 格：MT1—MT14弹性件: a 为聚酯形聚氨酯(UR) 橙色 b 为铸型尼龙(PA) 红色规 格外径（D ）内孔直径（D ）厚度（n)瓣数 MT1 4819124MT2 5816MT3 68 28 18 6MT4 82 34 MT5 100 42 20 MT6 122 52 25 MT7 140 65 30MT8 166 90 8MT9 196 100 35 MT10 225 115 10 MT11 255 140 45 MT12 295 170 50 MT13 356 215 5512 MT14391250GR形联轴器弹性体, 星形联轴器用弹性缓冲垫产品用途：此产品和星型弹性联轴器都是一种先进的轴联接装置，广泛用于轧钢、起重、锻压、石油等大型设备和其它各种机械设备的传动轴端联接。
扭矩：22.4~2500NM磨耗：< 0.05cm3 / 1.61km产品硬度：92A ±2使用温度：：-40~100 0 C规格型号外径（D）内孔直径（D）厚度（n）厚度（n）瓣数GR19 40 18 14.5 12 6GR24 54 26 15.2 14 8GR28 65 30 19 15 8GR38 80 38 22 18 8GR42 95 46 24 20 8GR48 104 51 25.5 20.5 8GR55 120 60 27 22 8GR65 135 68 32 26 8GR75 161 81 37 30 10GR90 199 100 42 34 10GR100 224 111 38 10T型梅花六角水泵对轮垫PP.NO.d D H SMB-07-7.8 7.8 11.6 3.5 SMB-07-8 8 11.6 3.5 SMB-07-9.5 9.5 15 4.6 SMB-07-12 12 18 5 SMB-07-10 10 18 7.8 SMB-07-16 16 22 5.5 SMB-07-16 16 24 7.8 SMB-07-18 18 26 7.8 SMB-07-20 20 28 7.8 SMB-07-22 22 30 7.8 SMB-07-25 25 33 7.8 SMB-07-28 28 36 7.8 SMB-07-30 30 40 7.8 SMB-07-32 32 42 7.8 SMB-07-36 36 46 7.8 SMB-07-40 40 50 7.8 SMB-07-50 50 60 7.8 SMB-07-57 57 74 11 SMB-07-78 78 95 11GB4323-84聚氨酯弹性套(弹性套柱销联轴器用）GB4323-84聚氨酯弹性套(弹性套柱销联轴器用）型号规格配用联轴器型号外径（D）内孔直径（D）长度（L）T1 16 8 10 TL1 TL2 T2 19 10 15 TL3 TL4T3 26 14 28 TL5 TL6 TL7 TLL1 TLL2 TLL3T4 35 18 36 TL8 TL9 TLL4 TLL5T5 45 24 44 TL10 TLL6 T6 56 30 56 TL11 TLL7 T7 71 38 72 TL12 TLL8 T8 85 45 88 TL13 TLL9。
MLL-Ⅱ 型带制动轮梅花形弹性联轴器基本性能参数和主要尺寸
MLL-Ⅱ型带制动轮梅花形弹性联轴器
LMZ-Ⅱ(原MLL-Ⅱ)型带制动轮梅花形弹性联轴器(GB5272-2002替代GB5272-85)
●梅花形弹性联轴器是由两个带凸爪形状相同的半联轴器和弹性元件组成，利用梅花形弹性元件置于两半联轴器凸爪之间，以实现两半联轴器的联接。
具有补偿两轴相对偏移、减振、缓冲、径向尺寸小、结构简单、不用润滑、承载能力较高、维护方便等特点，但更换弹性元件时两半联轴器需沿轴向移动。
适用于联接两同轴线、起动频繁、正反转变化、中低速、中小功率传动轴系、要求工作可靠性高的工作部位，不适用于重载及轴向尺寸受限制、更换弹性元件后两轴线对中困难的部位。
标准修订后，梅花形弹性元件的材料有聚氨脂和铸形尼龙两种。
根据不同工况条件选用不同材料，如风机、水泵、轻工、纺织等工作平稳、载荷变化不大时，可选用聚氨脂。
两种材料的价格相差较大。
MLL-Ⅱ 型带制动轮梅花形弹性联轴器基本性能参数和主要尺寸。
