模型参考自适应控制系统

控制系统中的系统辨识与自适应控制

在控制系统中，系统辨识与自适应控制是两个关键的方面。系统辨识是指通过实验或推理的方法，从输入和输出的数据中提取模型的参数和结构信息，以便更好地理解和控制系统的行为。而自适应控制是指根据系统辨识得到的模型参数和结构信息，实时地调整控制器的参数以适应系统变化，以提高控制性能。

一、系统辨识

1.1 参数辨识

参数辨识是指确定系统动态模型中的参数。常用的方法包括最小二乘法、极大似然估计法等。最小二乘法是一种常见的参数辨识方法，通过最小化实际输出与模型输出之间的误差平方和来确定参数。

1.2 结构辨识

结构辨识是指确定系统动态模型的结构，包括确定系统的阶数、输入输出关系等。常用的结构辨识方法有ARX模型、ARMA模型等。ARX模型是指自回归外部输入模型，适用于输入输出具有线性关系的系统。ARMA模型是指自回归滑动平均模型，适用于输入输出关系存在滞后效应的系统。

二、自适应控制自适应控制是根据系统辨识得到的模型参数和结构信息，动态地调整控制器的参数以适应系统的变化。常用的自适应控制方法有模型参考自适应控制、模型预测控制等。

2.1 模型参考自适应控制

模型参考自适应控制是建立在系统辨识模型基础上的控制方法。通过将系统输出与参考模型输出进行比较，通过调整控制器参数来减小误差。常见的模型参考自适应控制方法有自适应PID控制、自适应模糊控制等。

2.2 模型预测控制

模型预测控制是一种基于系统辨识模型的控制策略，通过对系统未来的状态进行预测，以求得最优控制输入。模型预测控制可以同时考虑系统的多个输入和多个输出，具有较好的控制性能。

三、应用案例

3.1 机械控制系统

在机械控制系统中，系统辨识和自适应控制可以被应用于伺服控制系统。通过系统辨识可以得到伺服电机的动态模型，然后利用自适应控制方法调整PID控制器的参数，以提高伺服系统的响应速度和稳定性。

自适应控制系统的设计与实现

自适应控制系统是一种能够自动调节参数以适应环境变化的控制系统，它在许多工业自动化和控制应用中得到广泛应用，具有高效、灵活、适应性强的特点。本文将介绍自适应控制系统的设计与实现，包括传统的自适应控制方法、模型参考自适应控制方法和自适应控制器的实现。

一、传统的自适应控制方法

传统的自适应控制方法是通过在线识别系统模型，然后根据误差信号来调整控制器的参数，以实现良好的控制效果。通常有以下几种方法：

1. 最小二乘法：通过对输入信号和输出信号的采样，建立系统的模型，并通过最小二乘法求解模型参数。然后通过误差信号来调整控制器参数，以减小误差。

2. 神经网络方法：利用神经网络来建立系统模型，然后根据误差信号来训练网络参数，以实现自适应控制。

3. 递归最小二乘法：根据系统输出信号来逐步优化系统模型，递归地更新模型参数，并根据误差信号来调整控制器参数。

以上方法在实际应用中有局限性，例如参数收敛速度慢、对环境变化适应度差。因此模型参考自适应控制方法被提出。二、模型参考自适应控制方法

模型参考自适应控制（MRAC）方法是将环境变化视为干扰，引入一个理想模型作为参考模型，然后通过调整控制器参数，使得控制器输出与参考模型输出的误差最小，以实现自适应控制。MRAC方法一般分为两类：直接调整和间接调整。

1. 直接调整法：通过直接调节控制器参数来使得控制器输出与参考模型输出误差最小。例如，自适应模型预测控制（AMPC）方法，即利用自适应模型预测算法来实现控制器参数调整。

2. 间接调整法：通过间接调节某个量，再根据反馈原理将调节量转化为控制器参数的调整。例如，基于误差反馈的自适应控制（EFC）方法，即通过误差反馈来调整参考模型，再根据参考模型与实际系统模型的差异来实现控制器参数调整。

MRAC方法具有较高的控制精度、适应性强和鲁棒性好的特点，广泛应用于许多控制系统中。

三、自适应控制器的实现

自适应控制系统讲稿

⾃适应控制系统讲稿

⾃适应控制

参考⽂献1.K.J. Astrom and B. Wittenmark, “Adaptive Control”, Addison Wesley, 1989.

2.K.S. Narendra and A.M. Annaswamy, “Stable Adaptive Systems”, Prentice-Hall,

1989.

3.G.C. Goodwin and K.S. Sin, “Adaptive Filtering, Prediction and Control”,

Prentice, 1984.

4.韩曾晋，⾃适应控制，清华⼤学出版社，1995

5.J. E. Slotine and Weiping Li, Applied nonlinear control, Prentice-Hall, 1991

6.谢克明，现代控制理论基础，北京⼯业⼤学出版社

7.侯忠⽣，⾮参数模型及其⾃适应控制理论，科学出版社，1999

1 绪论（⾃适应控制的基本概念和基本原理）

1.1 为什么要⽤⾃适应控制

在⼀些控制任务中，例如机器⼈控制，在控制运⾏的初始阶段，被控系统通常都具有参数不确定性。除⾮这样的不确定性通过⾃适应或估计机制逐渐减少，否则它们将使控制系统变得不精确和不稳定。

任何⼀个实际系统都具有不同程度的不确定性。例如负载扰动、海浪和阵风的扰动等。此外还有⼀些量测噪声。

⾯对这些客观存在的各式各样的不确定性，如何设计适当的控制作⽤，使得某⼀指定的性能指标达到并保持最优或近似最优，这就是⾃适应控制所要研究和解决问题

图1：运送不确定质量载荷的机器⼈

例1.1：机器⼈操作柄的控制

如图所⽰，机器⼈要运送不同尺⼨、重量和惯性参数的载荷。如果采⽤常数增益的控制器，机器⼈的运动可能就变得不精确，甚⾄不稳定。

例2：航海控制的⾃动导航系统

航海系统的动态性受到许多不确定参数的影响，例如⽔深、船的载荷、风⼒风向以及海浪等。我们可以⽤⾃适应控制来取得较好的控制性能，避免使⽤额外的⽅向舵带来的能量损耗。1.2 什么是⾃适应控制？

电助力自行车模型参考自适应扭矩控制研究

Vol. 26 No. 5

May 2022第

26卷第

5期

2022年

5月电机与控制学报

Electri c Machines and Control

电助力自行车模型参考自适应扭矩控制研究

张懿，

陆腾飞，

魏海峰，

李垣江，

徐松

（江苏

科技大学电子信

息学院，江苏镇江

212000）

摘要:针对当前电动助力车在遇到车辆载重变化和道路坡度变化时，电机的助力效果较差的问

题，提出一种基于模型参考自适应的电动助力车扭矩控制算法，根据李雅普诺夫稳定性理论，使用

李雅普诺夫第二法推导模型参考自适应控制系统的自适应控制率，自适应机构根据自适应控制律

逐步改变调节器参数,使被控对象的输出或状态逐步趋向于参考模型的输出或状态，最终获得期望

的可调系统输出，之后建立被控对象数学模型，通过仿真结果对比，验证了在载重改变和坡度改变

情况下基于模型参考自适应控制算法的有效性，最后搭建实车路况实验平台，通过电动助力车实时

速度、相电流对比证明自适应控制算法在电动助力车起步速度和上坡能力等方面都有显著提高。

关键词：电动助力车；永磁同步电机；力矩传感器；助力扭矩;模型参考自适应；李雅普诺夫第二法

DOI

：10.15938/j .emc. 2022. 05. 013

中图分类号:TM 351；TP 273 文献标志码:A 文章编号：1007-449X（2022）05-0115-10

Model reference adaptive torque control of

power-assist electric bicycle

ZHANG Yi

, LU Teng-fei

, WEI Hai-feng

, LI Yuan-jiang

, XU Song

（School of Electronics and Information, Jiangsu University of Science and Technology, Zhenjiang 212000, China）

控制系统中的自适应控制策略研究与应用

自适应控制策略是一种广泛应用于控制系统中的方法，它可以在不确定或变化的环境下自动调整控制参数以实现良好的控制性能。本文将对控制系统中的自适应控制策略进行研究与应用的相关内容进行探讨。

首先，我们将介绍自适应控制的基本概念和原理。自适应控制是一种基于反馈信息的控制方法，它通过实时监测系统状态和性能指标，自动调整控制器的参数来适应系统的变化。自适应控制可以分为模型参考自适应控制和直接自适应控制两种类型。模型参考自适应控制使用系统模型作为参考模型，通过比较实际输出与参考模型输出的差异来调整控制器参数。直接自适应控制则不依赖于系统模型，而是直接根据误差信号调整控制器参数。

其次，我们将讨论自适应控制在不同应用领域中的研究和应用。自适应控制在工业自动化、电力系统、机械制造等领域都有广泛的应用。例如，在工业自动化中，自适应控制策略可以用于控制复杂多变的工业过程，提高生产效率和产品质量。在电力系统中，自适应控制策略可以用于电力系统的稳定性控制和功率调节。在机械制造中，自适应控制策略可以用于控制机床的精密加工，提高加工精度和效率。

接着，我们将介绍自适应控制策略的研究方法和算法。自适应控制策略可以使用多种算法来实现，包括模型参考自适应控制中的最小均方自适应算法、自适应模糊控制算法等。这些算法基于不同的原理和假设，可以根据需要选择适合的算法。同时，自适应控制策略的研究也需要进行系统建模和参数估计，以确定合适的控制参数和模型。

另外，我们还将讨论自适应控制策略的优点和局限性。自适应控制策略可以在不确定或变化的环境下实现良好的控制性能，具有较强的适应性和鲁棒性。然而，自适应控制策略在系统建模和参数估计方面存在一定的难度，且需要较大的计算开销。此外，自适应控制策略对系统状态和性能指标的准确监测也是一个挑战。最后，我们将探讨未来自适应控制策略的发展趋势和应用前景。随着人工智能和机器学习等技术的快速发展，自适应控制策略将更加智能化和自动化。未来的研究重点可能会放在系统自学习和自优化的方法上，以提高自适应控制策略的性能和效率。同时，自适应控制策略在智能制造、智能交通等领域的应用前景也十分广阔，可以为社会经济发展和人类生活带来更多的便利和效益。

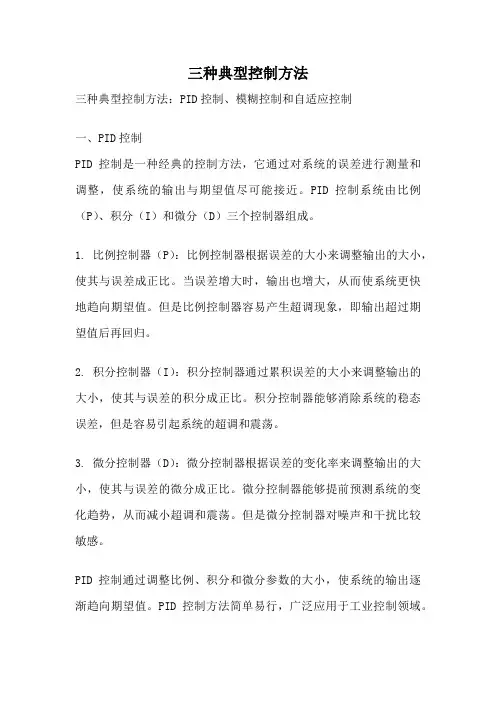

三种典型控制方法

三种典型控制方法：PID控制、模糊控制和自适应控制

一、PID控制

PID控制是一种经典的控制方法，它通过对系统的误差进行测量和调整，使系统的输出与期望值尽可能接近。PID控制系统由比例（P）、积分（I）和微分（D）三个控制器组成。

1. 比例控制器（P）：比例控制器根据误差的大小来调整输出的大小，使其与误差成正比。当误差增大时，输出也增大，从而使系统更快地趋向期望值。但是比例控制器容易产生超调现象，即输出超过期望值后再回归。

2. 积分控制器（I）：积分控制器通过累积误差的大小来调整输出的大小，使其与误差的积分成正比。积分控制器能够消除系统的稳态误差，但是容易引起系统的超调和震荡。

3. 微分控制器（D）：微分控制器根据误差的变化率来调整输出的大小，使其与误差的微分成正比。微分控制器能够提前预测系统的变化趋势，从而减小超调和震荡。但是微分控制器对噪声和干扰比较敏感。

PID控制通过调整比例、积分和微分参数的大小，使系统的输出逐渐趋向期望值。PID控制方法简单易行，广泛应用于工业控制领域。

二、模糊控制

模糊控制是一种基于模糊逻辑的控制方法，它模拟人类的思维方式，通过语言化的规则来描述系统的行为。模糊控制将输入和输出变量进行模糊化处理，然后通过模糊推理和模糊规则来确定输出的大小。

模糊控制的核心是模糊推理系统，它包括模糊化、模糊推理和解模糊三个过程。

1. 模糊化：将输入变量通过隶属函数转化为模糊集合，用来表示变量的模糊程度。模糊化可以将连续的输入变量转化为离散的模糊集合，便于进行模糊推理。

2. 模糊推理：根据模糊规则和输入的模糊集合来确定输出的模糊集合。模糊推理通过匹配模糊规则中的前提部分与输入的模糊集合，然后根据规则的结论部分来确定输出的模糊集合。

3. 解模糊：将输出的模糊集合通过隶属函数转化为实际的输出值。解模糊可以根据不同的解模糊方法来确定输出的大小，常用的方法有最大隶属度法和加权平均法。

自适应控制系统中的控制器设计及实现

一、概述

自适应控制系统是现代控制理论中的一种重要方法，它可以有效地解决传统控制系统中存在的暂态特性变化、模型参数不确定等问题。自适应控制系统的核心是控制器设计，本文将从控制器设计和实现两个方面分别进行介绍。

二、控制器设计

自适应控制器是根据被控对象的动态响应特性设计出来的，其主要思路是将被控对象的模型参数作为反馈信号，实时地调整控制器的控制策略，以达到优化控制的目的。

1.模型参考自适应控制器

模型参考自适应控制器的核心是模型预测，先根据系统的模型预测其下一个时刻的输出值，再根据所测量到的实际值和预测值之间的误差来更新模型参数，从而调整控制器的输出值。模型参考自适应控制器在控制非线性系统时具有良好的控制性能。

2.最小二乘自适应控制器

最小二乘自适应控制器是根据最小二乘法原理进行设计的，其目标是使被控对象的输出值和控制器的输出值之间的误差最小化。最小二乘自适应控制器在控制线性系统时表现出较好的性能。 3.基于神经网络的自适应控制器

基于神经网络的自适应控制器利用神经网络的非线性映射能力，在保证控制器稳定性的前提下，能够有效地控制具有多变量、非线性耦合的动态系统。

三、控制器实现

控制器的实现包括模型参数辨识、控制器参数调整和实现等三个步骤。

1.模型参数辨识

在自适应控制器中，被控对象的模型参数是关键因素之一，一般采用系统辨识技术来得到模型参数。系统辨识技术分为时间域方法和频域方法，时间域方法包括脉冲响应测试法和阶跃响应法，频域方法包括正弦扫频法和噪声分析法等。

2.控制器参数调整

控制器参数调整是自适应控制中的关键步骤，正确的参数调整能够使控制器在实际操作中得到良好的控制效果，常用的调整方法有极点配置法、最小二乘法和比例积分微分法等。

3.控制器实现

自适应控制器的实现方式有单片机控制、模拟电路控制和数字信号处理器控制等多种方式。其中，数字信号处理器控制是最为常用的一种方式，因为它能够实现更加精准的控制和更高的控制速度。

最优控制问题的自适应控制算法

最优控制问题是工程和科学中经常遇到的一个重要问题。它的目标是选择一组输入，使得系统的某个性能指标达到最优。在实际应用中，最优控制问题往往具有非线性和动态特性，对于这种问题，传统的控制方法可能无法获得最佳解。因此，自适应控制算法应运而生，它通过不断调整控制策略，以适应系统动态变化和不确定性，从而实现最优控制目标。

自适应控制算法的基本思想是根据系统的实际状态和性能指标信息，自动调整控制器的参数或结构。这样，控制系统就能够根据系统的变化实时更新控制策略，从而达到最优的控制效果。下面将介绍几种常见的最优控制问题的自适应控制算法。

一、模型参考自适应控制算法

模型参考自适应控制算法是一种基于系统模型的自适应控制方法。它通过在线辨识系统模型，并将模型参考控制器中的模型与系统模型进行比较，从而实现最优控制。该算法可以解决非线性和时间变化系统的最优控制问题。具体的算法步骤如下：

1. 辨识系统模型：使用适当的辨识算法，根据实验数据或系统特性确定系统的动态模型。

2. 构建模型参考控制器：根据系统模型，构建模型参考控制器的结构。该控制器根据系统误差和控制目标，生成最优的控制输入信号。 3. 实施自适应调节：根据实际系统的输出和控制目标，利用模型参考控制器进行自适应调节。通过比较系统输出和模型输出，不断调整模型参考控制器中的参数，使控制误差逐渐趋近于零。

二、强化学习算法

强化学习算法是一种基于智能体与环境交互的自适应控制方法。它通过智能体不断试错和学习，逐步调整控制策略，从而实现最优控制目标。在最优控制问题中，强化学习算法可以通过建立状态-动作-奖励模型，通过智能体与环境的交互不断调整动作的选择，以获得最大化的奖励。具体的算法步骤如下：

1. 定义状态、动作和奖励：根据最优控制问题的特点，定义问题的状态空间、动作空间和奖励函数。

2. 建立状态-动作-奖励模型：根据实际问题建立状态-动作-奖励模型。该模型用于描述智能体在不同状态下选择不同动作所获得的奖励。

模型参考自适应控制与滑模控制比较

在控制系统的应用中，模型参考自适应控制（Model Reference

Adaptive Control，简称MRAC）和滑模控制（Sliding Mode Control，简称SMC）都是常见的控制策略。本文将对这两种控制方法进行比较，分析它们的优缺点以及适用场景。

一、模型参考自适应控制（MRAC）

模型参考自适应控制是一种通过将系统模型与参考模型进行比较来实现自适应调节的控制方法。其基本思想是根据系统模型和参考模型之间的误差进行参数调整，使得系统的输出尽可能接近参考模型的输出。

MRAC的主要优点是能够适应系统模型的变化和扰动，使得控制系统具有较好的自适应能力。同时，MRAC可以根据系统的实际情况进行参数调整，提高系统的控制性能。此外，MRAC还可以实现对系统的跟踪控制和鲁棒性增强。

然而，MRAC也存在一些不足之处。首先，MRAC对模型准确性的要求较高，如果系统模型与实际系统存在较大差异，可能会导致控制效果较差。其次，MRAC的参数调整需要一定的时间，对系统的快速响应性能可能会有所影响。此外，MRAC的设计较为复杂，需要对系统进行较为详细的建模和分析。

二、滑模控制（SMC）滑模控制是一种基于滑模面的控制策略，通过控制系统的状态在滑模面上滑动来实现系统控制。其基本思想是通过设置合适的滑模面，使得系统的输出稳定在滑模面上，并具有较快的响应性能。

SMC的主要优点是可以实现系统的快速响应和较强的鲁棒性。相比传统的PID控制等方法，滑模控制对系统模型的要求较低，对参数的变化和扰动具有较好的适应能力。此外，滑模控制还可以应用于非线性系统和时变系统的控制。

然而，滑模控制也存在一些问题。首先，滑模控制的实现比较复杂，需要设计合适的滑模面和控制律。其次，滑模控制容易产生高频振荡，对系统的稳定性和控制精度有一定影响。此外，滑模控制对系统的初值要求较高，需要经过较多的试验和调试。

基于Lyapunov稳定性理论的模型参考自适应控制

基于Lyapunov稳定性理论的模型参考⾃适应控制

0 引⾔

中，Lyapunov 稳定性理论就是设计⾃适应率的有效⼯具。这种基于稳定性理论的设计保证了系统的稳定[3]，所以受到更⼴泛的应⽤。

⾃适应控制的定义到⽬前为⽌尚未统⼀，争议也⽐较多。综合起来⾃ 2 基于Lyapunov稳定性理论设计控制规律

适应控制系统主要有三个特征[1]：1）在线进⾏系统结构和参数的辨识或系统性能指标的度量，以便得到系统当前状态的改变情况；2）按照⼀定Lyapunov 提出了运动稳定性的⼀般理论，即Lyapunov 第⼀法和的规律确定当前的控制策略；3）在线修改控制器的参数或可调系统的输Lyapunov 第⼆法。前者通过求解系统微分⽅程，然后根据解的性质判断系⼊信号。现在应⽤⽐较⼴泛的⾃适应控制系统主要有两类：模型参考⾃适统的稳定性；后者不需要求解系统⽅程，⽽是通过具有⼴义能量属性的应控制和⾃校正调节器控制。本⽂围绕模型参考⾃适应控制进⾏研究，并Lyapunov 函数的标量函数直接判定系统的稳定性。应⽤Lyapunov 稳定性理利⽤MATLAB 仿真分析其性能。

论设计的控制系统既能求出参数调节的⾃适应规律，⼜确保了系统的稳定1 模型参考⾃适应控制

性[4]。

假设被控对象的状态变量可以直接得到。控制对象的状态⽅程为模型参考⾃适应控制是⼀类重要的⾃适应控制，它的主要特点是实现容易，⾃适应速度快，并在航空、汽车、机器⼈、医疗器械等领域得到了⼴泛应⽤。模型参考⾃适应控制通过迫使被控对象跟踪特性理想的参考模型，来获得要求的闭环系统性能。模型参考⾃适应控制系统主要由4部分组成[2]，即参考模型、被控对象、⾃适应机构（调整控制器参数）和反馈控制器，如图1所⽰。
