旋转LED灯设计
实用文档 文案大全 旋转LED灯设计 系部：电气信息工程系 班级：电气工程及其自动化0941班 姓名：王磊 郭志剑 王大辉 指导老师：瓮 嘉 民 时间： 2011年11月7日-11月18日 实用文档
文案大全 旋转LED灯设计 一、 设计要求 基于视觉暂留原理，利用高速旋转中控制LED亮灭，设计了一种旋转式LED显示屏。在稳定旋转地载体上安装16个贴片发光二极管。静止时，各个发光二极管等间距排布，随着扫描速度的加快，在C语言程序精确控制下，不断扫描出预设的文字，图案等。 二、 系统方案 此次以AT89S52单片机为主控单元，利用视觉暂留效应，设计一种旋转式LED显示屏。磁钢用来完成同步的，当霍尔传感器旋转到磁钢处，感应到它的存在就会恢复到最初状态，即使前一个过程没有显示完成。通过6V直流电来驱动电机，使加载在直流电机上的设计电路达到匀速稳定旋转的效果，从而实现贴片发光二极管的旋转显示文字、图案的效果。
图1 系统方框图 单片机AT89S52
LED显示
直流电机
6V 电源
霍尔传感器
5V 电源 实用文档
文案大全 三、硬件电路设计 3.1 总电路设计
图2 总电路图 3.2 驱动模块 本设计的驱动模块由一个11.0592MHz的晶振和两个30PF的小电容阻成，它们决定了单片机的工作时间精度为1Us。单片机内各部件之间有条不紊地协调工作，其控制信号是在基本节拍的指挥下按一定时间顺序发出的，这些控制信号在时间上的相互关系就是CPU时序，而产生这种基本节拍的电路就是振荡器和时钟电路。 AT89S52单片机内部有一个用于构成振荡器的单级反相放大器。引脚XTAL1为反相器输入端，XTAL2为反相器输出端。当在放大器两个引脚上外接一个晶体（或陶瓷振荡器）和电容组成的并联谐振电路作为反馈元件时，够成一个自激振荡器。 实用文档 文案大全 图3 驱动模块 3.3 显示模块 旋转LED灯是一种通过同步控制发光二极位置和点亮状态来实现图文显示的电子器件，其结构新颖，成本低廉，可视角度达360°。 在LED上显示汉字时，应先取得汉字的点阵构成数据，然后将其写入显示存储器中进行显示。 人眼在观察景物时，光信号传入大脑神经，需经过一段短暂的时间，光的作用结束后，视觉形象并不立即消失，这种残留的视觉称“后像”，视觉的这一现象则被称为“视觉暂留”。本设计采用16个并排贴片发光二极管，利用人眼的“视觉暂留效应”显示文字及图案。 实用文档 文案大全 图4显示模块 3.4 霍尔传感器模块 在本电路中，需要一个低电平，才能点亮发光二极管。考虑到该电路在工作过程中在不断旋转的情况，不能按传统方法给电路低电平。为此在电路的设计过程中，添加了霍尔传感器模块，霍尔传感器模块的主要部分即为霍尔传感器。霍尔传感器处于工作状态时，输出总是处于高电平状态，当磁钢N极接近传感器正面的有效距离，输出端变为低电平。当磁钢撤离传感器有效距离，输出端又显示低电平，从而产生下降边沿，使单片机中断口接收到下降沿，从而发出中断，使得电路能够同步。当霍尔传感器感应到N极时会回到原始状态，达到复位的功能。简单的说，就是当显示屏旋转到磁铁所在位置时，输出低电平脉冲至单片机，作为位置基准信号。
霍尔传感器是一种磁传感器。它可以检测磁场及其变化，可在各种与磁场有关的场合中使用。同时霍尔传感器还具有开关速度快，无瞬间抖动；寿命长，体积小，安装方便等优点。 实用文档 文案大全 在焊接霍尔传感器时候，因为它的三个管脚具有不同的功能，所以焊接的时候应该弄明白其三个管脚的具体作用。简单的辨别方法为：印有型号的一面朝上，左边第一个接高电平，中间接低电平，右边第一个接输出。
霍尔传感器功能方框图如图5所示。
图5 霍尔传感器 功能方框图 四、程序设计 4.1程序流程图
4.2、控制程序说明 当程序开始运行的时候，首先就是要对程序进行初始化（通过复位按键实现），主要作用就是让程序按照我们所设计的初始值去运行。初始化之后，当显示屏旋转实用文档 文案大全 到磁铁所在位置时，霍尔传感器在磁场作用下输出低电平脉冲至单片机，作为位置基准信号。再根据霍尔元件检测到的同步信号，对数据进行校对，如果有数据输入的话那就将数据计数器进行清零。执行完成后返回到初始化操作之后重复以上的操作。
4.3、源程序 #include #include #define uint unsigned int #define uchar unsigned char uchar a,j; uint k; uint code table1[]={ 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0, 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0, 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0, 0x10,0x60,0x01,0xC6,0x30,0x02,0xE2,0x22,0x22,0xE2,0x02,0x02,0xFE,0x02,0x02,0x00, 0x04,0x04,0xE4,0x24,0x24,0x64,0xB4,0x2F,0x24,0xA4,0x64,0x24,0x24,0xE6,0x04,0x00, 0x00,0x00,0x02,0x02,0x02,0x02,0x02,0xFE,0x02,0x02,0x02,0x02,0x02,0x02,0x00,0x00, 0x10,0x12,0xD2,0xFE,0x91,0x11,0x80,0xBF,0xA1,0xA1,0xA1,0xA1,0xBF,0x80,0x00,0x00, 0x40,0x30,0x10,0x12,0x5C,0x54,0x50,0x51,0x5E,0xD4,0x50,0x18,0x57,0x32,0x10,0x00, 0xFE,0x02,0x32,0x4A,0x86,0x0C,0x24,0x24,0x25,0x26,0x24,0x24,0x24,0x0C,0x04,0x00, 0x00,0x02,0x82,0x82,0x82,0x82,0x82,0xFE,0x82,0x82,0x82,0x82,0xC3,0x82,0x00,0x00, 0x20,0x22,0x12,0x12,0xFA,0x4E,0x4A,0x4A,0x4A,0x4A,0x4A,0xFA,0x02,0x02,0x00,0x00, 0x00,0x02,0x82,0x82,0x82,0x82,0x82,0xFE,0x82,0x82,0x82,0x82,0xC3,0x82,0x00,0x00, 0x20,0x20,0x20,0x20,0x20,0x20,0xA0,0x7F,0xA0,0x20,0x20,0x20,0x20,0x20,0x20,0x00, 0x24,0x38,0xE0,0x3F,0xE8,0x24,0x26,0x12,0xD2,0x3E,0xD2,0x12,0x12,0x16,0x02,0x00, 0x00,0x04,0x74,0x55,0x56,0x54,0x74,0x04,0x00,0xFE,0x02,0x22,0x5A,0x86,0x00,0x00, 0x00,0x08,0x48,0x48,0x48,0x48,0x48,0x7F,0x48,0x48,0x48,0x48,0x48,0x48,0x08,0x00, 0x40,0x20,0x30,0xAC,0x23,0x24,0x28,0xB0,0x20,0x00,0xFC,0x00,0x00,0xFF,0x00,0x00, 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0, 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0, 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0}; uint code table2[]={ 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0, 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0, 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0, 0x04,0x04,0xFF,0x00,0x00,0x00,0x07,0x02,0x02,0x07,0x40,0x80,0x7F,0x00,0x00,0x00, 0x00,0x00,0x7F,0x04,0x05,0x05,0x05,0x7F,0x05,0x05,0x05,0x25,0x44,0x3F,0x00,0x00, 0x20,0x20,0x20,0x20,0x20,0x20,0x20,0x3F,0x20,0x20,0x20,0x20,0x20,0x20,0x20,0x00, 0x04,0x03,0x00,0xFF,0x00,0x41,0x44,0x44,0x44,0x7F,0x44,0x44,0x44,0x44,0x40,0x00,
科学走马灯的制作法
科学走马灯的制作法科学走马灯是一种让人们观赏到一系列图像旋转展示的装置。
其制作法可以是通过旋转灯具，也可以通过旋转图像本身来实现。
以下是制作科学走马灯的详细步骤：第一步：制作灯箱科学走马灯起源于灯箱，因此制作好灯箱是实现科学走马灯的第一步。
灯箱是一个透明的盒子，里面装有一个灯管或LED灯源。
材料：木板、亚克力板、排插、灯管或LED灯源、电线、电源线、电源。
步骤：1.切割亚克力板。
将亚克力板切成与灯管或LED灯源相同大小，并且比它长10 cm。
2.制作木架。
将木板按照灯箱的长度切成四块合适的木板，然后拼接成长方形。
3.安装灯管或LED灯源。
在长方形木架上面安装好灯管或LED灯源。
然后，在木架的边上钻几个小孔，使得灯管或LED灯源的电线能够从木架的边上穿出。
4.在亚克力板上钻孔。
在亚克力板上钻几个小孔，使得你可以将灯管或LED灯源的电线从它的底部通入。
5.制作电线。
将电线连接到灯源电线上，并将电线从亚克力板的孔里穿出。
然后，将灯管或LED灯源固定在木架上。
6.安装电源线和插头。
将电线插头连接到电源线上，并将其插入排插上。
然后，将灯箱的底部盖好。
第二步：制作图像图像是科学走马灯中最重要的部分。
如果图像效果好，就会让走马灯的观感更加出色。
材料：照片纸、涂料、画笔、漆刷、胶带。
步骤：1.打印图像。
将所需要的图像打印在照片纸上，首先要明确选择的图像的大小和形状, 可以用图形软件来调整它的像素, 通常为360像素或720像素的正方形。
2.上色。
使用涂料或彩色铅笔等工具，对图片进行上色，使它更加生动。
3.缩放图片。
将图片缩小到可以放进科学走马灯中的大小，一般为5cm x 5cm或10cm x 10cm。
4.打印多张照片。
根据需要将同样的图像复制到多张照片纸上，可以为了让照片在旋转时有所变化，可以在照片纸的一侧添加一些图案或颜色。
5.用胶带固定照片纸。
将照片纸用胶带固定在图像的一侧。
第三步：建造走马灯的机制前两步完成后，我们需要建立科学走马灯的机械部分，让图像在箱子里旋转，我们需要使用直流电机。
Mixly系统设计3：玩转流水灯

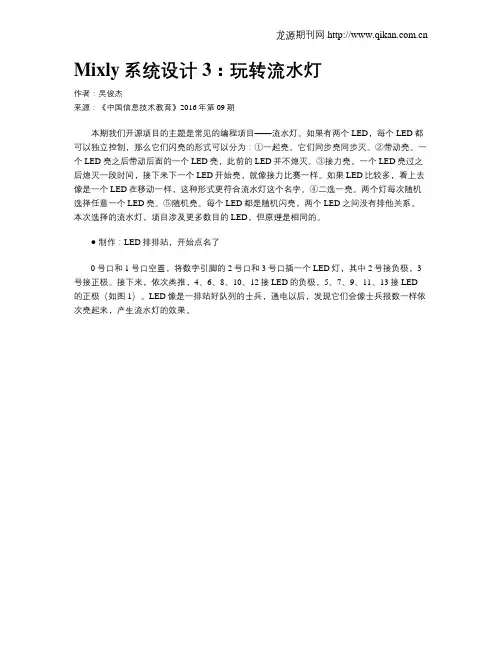

Mixly系统设计3：玩转流水灯作者：吴俊杰来源：《中国信息技术教育》2016年第09期本期我们开源项目的主题是常见的编程项目——流水灯。
如果有两个LED，每个LED都可以独立控制，那么它们闪亮的形式可以分为：①一起亮。
它们同步亮同步灭。
②带动亮。
一个LED亮之后带动后面的一个LED亮，此前的LED并不熄灭。
③接力亮。
一个LED亮过之后熄灭一段时间，接下来下一个LED开始亮，就像接力比赛一样。
如果LED比较多，看上去像是一个LED在移动一样，这种形式更符合流水灯这个名字。
④二选一亮。
两个灯每次随机选择任意一个LED亮。
⑤随机亮。
每个LED都是随机闪亮，两个LED之间没有排他关系。
本次选择的流水灯，项目涉及更多数目的LED，但原理是相同的。
● 制作：LED排排站，开始点名了0号口和1号口空置，将数字引脚的2号口和3号口插一个LED灯，其中2号接负极，3号接正极。
接下来，依次类推，4、6、8、10、12接LED的负极，5、7、9、11、13接LED 的正极（如图1）。
LED像是一排站好队列的士兵，通电以后，发现它们会像士兵报数一样依次亮起来，产生流水灯的效果。
在实验的过程中，我发现每位学生的LED闪烁的速度都不一样，有的很快，有的很慢，因此我鼓励他们大胆地去“触摸”电路板（如图2）。
学生在触摸时发现手指摸这个区域后，灯有时闪得很快，甚至几乎看不到闪烁，有时又闪得很慢，这是因为有一个输入的信息在控制LED的闪烁速度。
这个信息就是端口A0的输入电压转换成了模拟输入A0的数值，在连接上，可以使用一个10千欧电位器，将其两端接power区的5V和GND（不分左右），中间接A0端口，此时旋转电位器（如图3），我们就能够看到电位器旋钮可以很好地控制LED的闪烁速度，旋转到一端时，不闪烁，所有LED一直亮；旋转到另一端时闪烁时间比较慢，间隔时间大概有两秒。
● 改装：认识电位器通过观察我们可以判断每一个LED持续亮的时间都是相同的，这需要使用Mixly中的“延时……毫秒”来完成，而这个命令中一定包含一个与A0输入相关的参数。
旋转LED论文
旋转LED论文毕业设计题目新颖60 秒LED旋转电子钟系别机电系专业班级姓名学号指导教师日期精品设计任务书设计题目新颖60 秒LED旋转电子钟设计要求：1．用单片机设计一个新颖60 秒LED旋转电子钟；2.该电子钟具有停（掉）电保护，年计时误差小于30 秒。
还应具有定闹，整点报时功能。
3.设计完成该功能的硬件电路；4.设计完成上述功能的相应软件；设计进度要求：第一周：了解题目、弄清题目的要求；第二周：查找相关书籍，了解各个元件、软件的使用方法及注意事项；第三周：设计硬件原理图；第四周：设计软件系统；第五周：编写所需程序；第六周：调试程序并纪录相关的数据和错误；第七周：写毕业论文草稿并修改；第八周：毕业答辩。
指导教师（签名）：Ⅰ精品摘要现在市场上也出现了一些电子钟，它以六只LED数码管来显示时分秒，与传统的以指针显示秒的方式不同，违背了人们传统的习惯与理念，而且这类电子钟一般是采用大型显示器件，适用于银行、车站等公共场所，且外观设计欠美观，很少进入百姓家庭。
此外，无论是机械钟、石英钟还是电子钟，都存在着共同的问题：时间误差。
针对以上存在的问题，我们设计了一款采用LED显示器件显示的电子时钟，有效克服了时钟存在的误差问题，并能在夜间不必其它照明就能看到时间，且以60 只发光管实现秒显示，接近于传统的秒针来显示秒的形式，用户容易接受，而且美观大方。
另加七只装饰用的LED灯，使整个时钟显的相当美观新颖，故还可作为室内装饰用。
关键词：电子钟，单片机，AT89C51，汇编语言，模块化II 精品目录前言.................................................................... 11 总体方案设计.............................................................. 3 1.1 系统框图.............................................................. 3 1.2 系统功能介绍.......................................................... 3 1.3 计时控制方案.......................................................... 4 1.4 显示控制方案.......................................................... 4 1.5 键盘控制方案.......................................................... 4 1.6 软件总体设计方案...................................................... 52 硬件设计.................................................................. 6 2.1 AT89C2051 单片机的介绍................................................ 6 2.2 AT89C2051 单片机引脚说明.............................................. 6 2.3 单片机硬件资源分配.................................................... 8 2.4 AT89C2051 单片机的附属电路............................................ 8 2.4.1 振荡电路............................................................ 8 2.4.2 复位电路............................................................ 9 2.5 CD4017 的功能......................................................... 9 2.6 CD4069 的功能........................................................ 12 2.7 七段LED显示工作原理................................................. 123 软件设计................................................................. 15 3.1 系统主程序设计....................................................... 15 3.2 定时中断程序设计..................................................... 15 3.3 节电模式程序设计..................................................... 16 3.4 整点报时程序设计..................................................... 17 3.5 误差消除程序设计..................................................... 184 系统调试................................................................. 21 4.1 在伟福中的调试....................................................... 21 4.2 在KEIL 中的调试...................................................... 23 4.3 硬件故障检查......................................................... 25 4.3.1 单片机不工作的硬件检查............................................. 25 4.3.2 数码管显示的问题及解决方法......................................... 25 4.3.3 二极管循环点亮的问题............................................... 255 结论................................................................. 26 Ⅰ精品致谢.................................................................. 27参考文献................................................................... 28附录A 硬件电路板........................................................... 29附录B 硬件原理图.......................................................... 30附录C 材料清单............................................................ 31 II 精品前言现在计算机系统已明显地朝巨型化、单片化、网络化三个方向发展。
近日LED照明灯的一项新的研发成果亮相

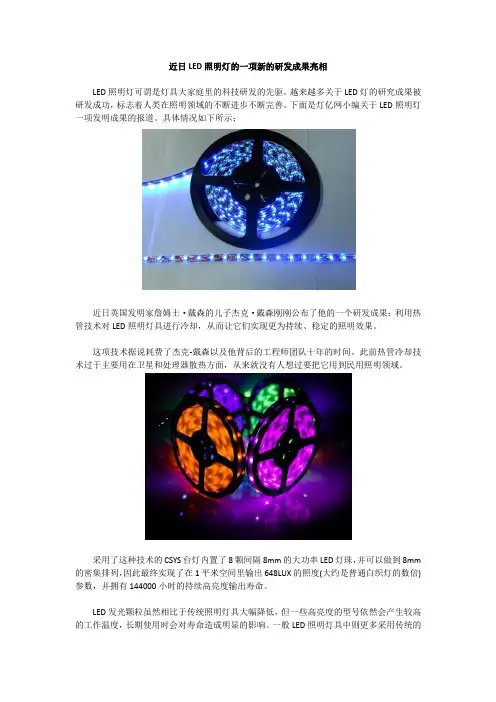

近日LED照明灯的一项新的研发成果亮相LED照明灯可谓是灯具大家庭里的科技研发的先驱。
