1，引言
近二十年来，氮化镓基发光二极管（GaN-based LEDs）取得了飞跃式发展，并实现了大规模的产业化生产。GaN-based LEDs 由于其高效、节能、环保等优越性能，将取代现有的白炽灯、荧光灯、卤化灯等而成为主流的固态照明工具。
然而，同质外延生长所用的高质量GaN衬底的价格昂贵且远不能满足大规模生产的需求。现有的外延衬底大部分仍是蓝宝石，由于蓝宝石与GaN材料存在晶格失配和热失配等缺点，这阻碍了GaN晶体质量的提高，从而导致了GaN发光器件性能的进一步提高。大量研究表明，图形化蓝宝石衬底（Patterned Sapphire Substrate, PSS）有利于降低晶体的位错密度和应力释放，从而大大改善GaN晶体的质量和GaN基发光器件的性能。
目前，世界各国在图形化蓝宝石衬底（PSS）的制备工艺上还没有一个相对成熟和标准化的清洗方法。中镓半导体科技有限公司在蓝宝石衬底的清洗方法上进行了大量的研究和改进。在此，我们对蓝宝石衬底清洗工艺中的仪器设备、工艺流程、操作规范及注意事项等进行了规范和总结。
2，污染物杂质分类 蓝宝石制备需要有一些有机物和无机物参与完成，另外，在PSS的制备过程中总是在人的参与下在超净间进行，这样就不可避免的产生各种环境对蓝宝石及PSS污染的情况发生。根据污染物发生的情况，大致可将污染物分为颗粒、有机物、金属污染物及其他。
(1)颗粒
颗粒主要是一些聚合物，光刻胶及刻蚀杂质等。通常的颗粒粘附在晶片表面，根据颗粒与表面的粘附情况分析， 其粘附力主要是范德瓦尔斯吸引力，所以，对颗粒只要采取物理或化学的方面进行清除，逐渐减少颗粒与晶片的接触面积，最终将其去除。
(2) 有机物
有机物杂质在PSS制备中以多种形式存在，如人的皮肤油脂，净化室的空气、机械油、机硅树脂真空脂、光刻胶残余物、清洗溶剂等。每种污染物都对PSS的制备过程有不同程度的影响，通常在晶片表面形成有机薄膜阻止清洗液到达晶片表面，因此，有机物的去除常常在清洗工序的第一步进行。
(3) 金属污染物
蓝宝石本身的化学机械抛光过程会潜在引入金属污染源。
(4) 其他污染物
在清洗过程中，也可能会引入污染物，如，SPM具有强氧化性，会使有机残余物被氧化、碳化、硫化等，生成物粘附在晶片表面，不易去除。
3，清洗的设备仪器 主要以湿法清洗为主，以下是与湿法清洗相关的设备仪器。
[1] 有机溶剂清洗机【苏州华林科纳公司】
【用途】循环去离子(DI)水，对蓝宝石进行冲洗；形成局部通风区域，对清洗过程产生的有毒腐蚀性气体进行及时排除。
【操作流程】流程操作相对简单，在此不再强调。
【注意事项】
（1）在清洗机内作业时，打开机器的通风设备，关闭外窗门，以防止有机溶剂气体扩散到清洗间，污染样品，损害操作人员健康；
（2）保持清洗机内的清洁卫生，不摆放除超声设备、烧杯、花篮以外的其他设备。
[2] 超声波/兆声波设备 【用途】超声波清洗是利用超声波在液体中的空化作用、加速度作用及直进流作用对液体和污物直接、间接的作用，使污物层被分散、乳化、剥离而达到清洗目的。
（1）空化作用：空化作用就是超声波以每秒两万次以上的压缩力和减压力交互性的高频变换方式向液体进行透射。在减压力作用时，液体中产生真空核群泡的现象，在压缩力作用时，真空核群泡受压力压碎时产生强大的冲击力，由此剥离被清洗物表面的污垢，从而达到精密洗净目的。
（2）直进流作用：超声波在液体中沿声的传播方向产生流动的现象称为直进流。声波强度在0.5W/cm2时，肉眼能看到直进流，垂直于振动面产生流动，流速约为10cm/s。通过此直进流使被清洗物表面的微油污垢被搅拌，污垢表面的清洗液也产生对流，溶解污物的溶解液与新液混合，使溶解速度加快，对污物的搬运起着很大的作用。
（3）加速度：液体粒子推动产生的加速度。对于频率较高的超声波清洗机，空化作用就很不显著了，这时的清洗主要靠液体粒子超声作用下的加速度撞击粒子对污物进行超精密清洗。
【超声频率】
通常选择从20kHz到30kHz范围内的清洗频率
【清洗温度】
一般来说,超声波在50℃-85℃时,效果最好。
[3] 甩干机 【用途】对清洗干净后的蓝宝石样品进行旋转吹干处理。
【操作流程】基本工艺流程如下：
【注意事项】
(1) 设备运行时，腔体内必须放卡塞,否则由于平衡破坏造成设备损坏或精度降低；
(2)晶片必须均匀放置在卡塞内，尽量保证首尾重力平衡；
(3)卡塞放置在腔体内时，片子正面应朝向观察窗一侧；
(4)设备运行中不得试图打开密封门盖，否则会造成人体伤害或机器损坏；
(5)关机重启后，时间间隔1分钟以上，否则可能会造成电气损坏； (6)设备运行中，注意去离子水流量不得超过允许值，否则可能由于排放受阻而造成机器损坏；
(7)每次运行完毕后取出片子时，注意卡塞口是否朝上，纠正后再取出，否则片子会掉出来；
(8)一旦发现水路的关联件出现“漏水”、“滴水”现象应立即关机，检修后再运行
[4] 烧杯、花篮、样品盒
【用途】清洗蓝宝石衬底的辅助工具
【注意事项】
(1)每天需要在使用超声波的前提下，依次用丙酮、异丙醇、DI水清洗烧杯和花篮，各5 min;
(2)样品盒均需依次用异丙醇、DI水超声清洗，各10 min，然后用氮气抢吹干；
[5] DI水电阻监测计
【用途】监测DI水的纯度
4，清洗的工艺流程 [1] 清洗常用的化学试剂
丙酮（ACE）
【用途】除去有机残余物，有机颗粒；除去光刻胶。
异丙醇（IPA）
【用途】溶解丙酮，将有机残余物溶解。
DI水
【用途】溶解异丙醇，带走残余物。
SPM: (H2SO4 : H2O2 : H2O）
【用途】具有很强的氧化能力，可将金属氧化后溶于溶液中，并能把有机物氧化生成CO2和水。SPM可去除表面的重有机沾污和部分金属，但是当有机物沾污较重时会使有机物碳化而难以去除。
DHF: (HF: (H2O2): H2O)
【用途】腐蚀表面氧化层，去除金属沾污
APM(SC-1) : (NH4OH : H2O2 : H2O)
【用途】能除去粒子、部分有机物及部分金属
HPM(SC-2): (HCl : H2O2 : H2O)
【用途】主要用于去除金属沾污
[2] 清洗的工艺流程示意图
(A) 新投片：
新丙酮【超声波，60°C/ 10 min】
DI水【冲洗，5 min】
异丙醇【超声波，60°C/ 10 min】
DI水【冲洗，5 min】
SPM【90°C， 10 min】 DI水【冲洗，5 min】
DI水【兆声波，60°C/ 10 min】 DI水【冲洗，10 min】 甩干
(B) 返工品1【涂胶前返工片清洗】：
SPM【90°C， 10 min】 DI水【冲洗，5 min】
DI水【兆声波，60°C/ 10 min】 DI水【冲洗，10 min】
甩干
(C) 返工品2【残余光刻胶返工片清洗】：
旧丙酮【超声波，60°C/ 10 min】 新丙酮【超声波，60°C/ 10 min】
DI水【冲洗，5 min】 异丙醇【超声波，60°C/ 10 min】
DI水【冲洗，5 min】 SPM【90°C， 10 min】
DI水【冲洗，5 min】 DI水【兆声波，60°C/10min】
DI水【冲洗，10 min】 甩干
[3] 清洗流程的操作规范 (A) 新投片的清洗
(1) 用丙酮(ACE)、异丙醇(IPA)、去离子(DI)水依次进行超声清洗超声设备内槽、烧杯、花篮、卡塞及样品盒；
(2) 在二个超声设备的内槽分布倒入 2000 - 4000 ml的丙酮和异丙醇溶液，具体的溶液体积由内槽的容积来定，保证溶液水平面在花篮上平面以上；在一个烧杯中倒入2000 ml丙酮溶液；记录溶液更换日期，按每2000 ml溶液清洗250片晶片的要求规划溶液的清洗次数；
(3) 将晶片用花篮盛放并将其置于丙酮的内槽中，设置超声的温度60°C，并计时超声清洗晶片10分钟，用盖将内槽封闭，并记录溶液累计使用片数
(4) 将放有晶片的花篮取出冲水5分钟；
(5) 将花篮置于异丙醇中,设置溶液温度60°C，记时超声清洗晶片10分钟，用盖将内槽封闭，记录溶液累计使用片数；
(5) 将放有晶片的花篮取出冲水5分钟；
(6) 将放有晶片的花篮置于已配制好的硫酸和双氧水(共1200 ml,
H2SO4 : H2O2 =3:1 ？)溶液中，计时10分钟，并记录溶液使用累计片数；保持溶液的温度为90°C。如果溶液不是新配溶液，需向溶液中按溶液的1/3加入双氧水溶液；
(7) 将放有晶片的花篮取出冲水5分钟；
(8) 将晶片从花篮中取出,放置到特制的卡塞中，将放有晶片的卡塞置于兆声波设备内槽中，在60°C兆声清洗10分钟；
半导体八大工艺顺序
半导体八大工艺顺序
半导体制造是一个复杂的过程，需要经过八个主要的工艺步骤才能完成。这些工艺步骤包括晶圆清洗、沉积、光刻、蚀刻、清洗、离子注入、退火和测试。下面将对这些工艺步骤进行详细介绍。
1. 晶圆清洗
晶圆清洗是制造半导体的第一步，目的是去除晶圆表面的杂质和污染物，以确保后续工艺的顺利进行。晶圆清洗通常使用化学物质和超声波来实现。首先将晶圆浸泡在去离子水中，然后使用化学物质和超声波来去除表面污染物。
2. 沉积
沉积是将材料沉积在晶圆表面的过程。这个过程通常使用化学气相沉积（CVD）或物理气相沉积（PVD）来实现。在CVD中，化学反应会产生气体，然后将其放置在晶圆上，在高温下发生反应并形成所需的材料层。在PVD中，原子或分子会通过真空管道传输到晶圆表面，然后在晶圆表面生成所需的材料层。
3. 光刻
光刻是将图案转移到晶圆表面的过程。这个过程通常使用光刻胶和掩模来实现。首先，在晶圆表面涂上一层光刻胶，然后将掩模放置在光刻胶上，并使用紫外线照射掩模。这会使光刻胶在掩模的开口处固化，形成所需的图案。
4. 蚀刻
蚀刻是将材料从晶圆表面移除的过程。这个过程通常使用干法或湿法蚀刻来实现。在干法蚀刻中，使用等离子体或化学反应来去除不需要的材料层。在湿法蚀刻中，使用化学物质来溶解不需要的材料层。
5. 清洗
清洗是去除蚀刻残留物和其他污染物的过程。这个过程通常使用酸、碱和有机溶剂来实现。首先将晶圆浸泡在酸、碱或有机溶剂中，然后用去离子水冲洗干净。
6. 离子注入
离子注入是将离子注入晶圆表面的过程。这个过程通常用于形成掺杂层和修饰材料的电学性质。在离子注入过程中，使用加速器将离子加速到非常高的速度，然后将它们注入晶圆表面。
7. 退火
退火是在高温下加热晶圆以改善其电学性质的过程。在退火过程中，晶圆被放置在高温炉中，并暴露于高温下一段时间。这会使掺杂层扩散并形成所需的电学性质。
8. 测试
测试是检查芯片是否正常运行的过程。这个过程通常使用测试设备来实现。首先将芯片连接到测试设备上，然后进行各种测试以确保其正常运行。
半导体apl工艺
半导体apl工艺

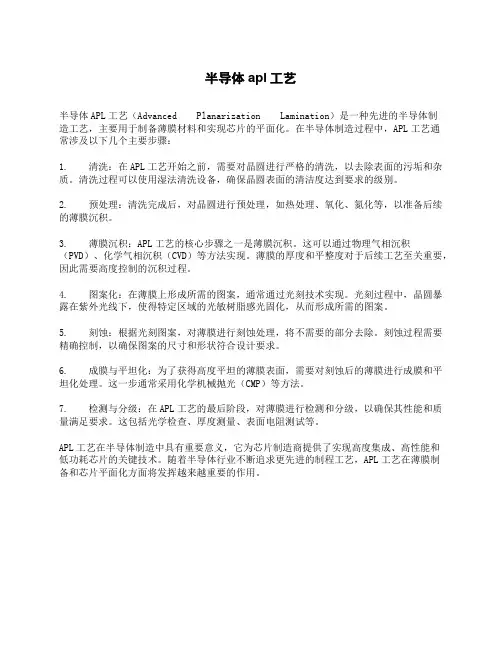

半导体APL工艺（Advanced Planarization Lamination）是一种先进的半导体制造工艺，主要用于制备薄膜材料和实现芯片的平面化。在半导体制造过程中，APL工艺通常涉及以下几个主要步骤：
1. 清洗：在APL工艺开始之前，需要对晶圆进行严格的清洗，以去除表面的污垢和杂质。清洗过程可以使用湿法清洗设备，确保晶圆表面的清洁度达到要求的级别。
2. 预处理：清洗完成后，对晶圆进行预处理，如热处理、氧化、氮化等，以准备后续的薄膜沉积。
3. 薄膜沉积：APL工艺的核心步骤之一是薄膜沉积。这可以通过物理气相沉积（PVD）、化学气相沉积（CVD）等方法实现。薄膜的厚度和平整度对于后续工艺至关重要，因此需要高度控制的沉积过程。
4. 图案化：在薄膜上形成所需的图案，通常通过光刻技术实现。光刻过程中，晶圆暴露在紫外光线下，使得特定区域的光敏树脂感光固化，从而形成所需的图案。
5. 刻蚀：根据光刻图案，对薄膜进行刻蚀处理，将不需要的部分去除。刻蚀过程需要精确控制，以确保图案的尺寸和形状符合设计要求。
6. 成膜与平坦化：为了获得高度平坦的薄膜表面，需要对刻蚀后的薄膜进行成膜和平坦化处理。这一步通常采用化学机械抛光（CMP）等方法。
7. 检测与分级：在APL工艺的最后阶段，对薄膜进行检测和分级，以确保其性能和质量满足要求。这包括光学检查、厚度测量、表面电阻测试等。
APL工艺在半导体制造中具有重要意义，它为芯片制造商提供了实现高度集成、高性能和低功耗芯片的关键技术。随着半导体行业不断追求更先进的制程工艺，APL工艺在薄膜制备和芯片平面化方面将发挥越来越重要的作用。
半导体八大工艺顺序 2
半导体八大工艺顺序
半导体八大工艺顺序是指半导体器件制造过程中的八个主要工艺步骤。这些工艺步骤的顺序严格按照一定的流程进行，确保半导体器件的质量和性能。下面将逐一介绍这八大工艺顺序。
第一步是晶圆清洁工艺。在半导体器件制造过程中，晶圆是最基本的材料。晶圆清洁工艺旨在去除晶圆表面的杂质和污染物，确保后续工艺步骤的顺利进行。
第二步是光刻工艺。光刻工艺是将图形模式转移到晶圆表面的关键步骤。通过光刻工艺，可以在晶圆表面形成所需的图形结构，为后续工艺步骤提供准确的参考。
第三步是沉积工艺。沉积工艺是将材料沉积到晶圆表面的过程，包括化学气相沉积、物理气相沉积和溅射等技术。通过沉积工艺，可以在晶圆表面形成所需的材料结构。
第四步是刻蚀工艺。刻蚀工艺是将多余的材料从晶圆表面去除的过程，以形成所需的图形结构。刻蚀工艺通常使用化学刻蚀或物理刻蚀的方式进行。
第五步是离子注入工艺。离子注入工艺是向晶圆表面注入掺杂物质的过程，以改变晶体的电学性质。通过离子注入工艺，可以实现半导体器件的掺杂和调控。
第六步是热处理工艺。热处理工艺是将晶圆置于高温环境中进行退火、烘烤或氧化等处理的过程。通过热处理工艺，可以改善晶体的结晶质量和电学性能。
第七步是清洗工艺。清洗工艺是在制造过程中对晶圆进行清洗和去除残留污染物的过程，以确保半导体器件的质量和可靠性。
第八步是封装测试工艺。封装测试工艺是将完成的半导体器件封装成最终产品，并进行性能测试和质量检验的过程。通过封装测试工艺，可以确保半导体器件符合规格要求，并具有稳定可靠的性能。
总的来说，半导体八大工艺顺序是半导体器件制造过程中的关键步骤，每个工艺步骤都至关重要，任何一环节的不慎都可能影响整个制造过程的质量和性能。通过严格按照八大工艺顺序进行制造，可以确保半导体器件具有优良的性能和可靠性，从而满足现代电子产品对半导体器件的高要求。
RCA清洗工艺
RCA清洗工艺

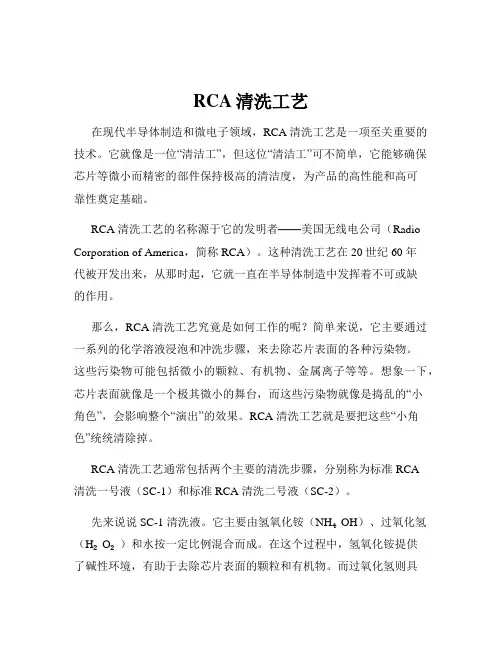

在现代半导体制造和微电子领域，RCA 清洗工艺是一项至关重要的技术。它就像是一位“清洁工”，但这位“清洁工”可不简单，它能够确保芯片等微小而精密的部件保持极高的清洁度，为产品的高性能和高可靠性奠定基础。
RCA 清洗工艺的名称源于它的发明者——美国无线电公司（Radio
Corporation of America，简称 RCA）。这种清洗工艺在 20 世纪 60 年代被开发出来，从那时起，它就一直在半导体制造中发挥着不可或缺的作用。
那么，RCA 清洗工艺究竟是如何工作的呢？简单来说，它主要通过一系列的化学溶液浸泡和冲洗步骤，来去除芯片表面的各种污染物。这些污染物可能包括微小的颗粒、有机物、金属离子等等。想象一下，芯片表面就像是一个极其微小的舞台，而这些污染物就像是捣乱的“小角色”，会影响整个“演出”的效果。RCA 清洗工艺就是要把这些“小角色”统统清除掉。
RCA 清洗工艺通常包括两个主要的清洗步骤，分别称为标准 RCA
清洗一号液（SC-1）和标准 RCA 清洗二号液（SC-2）。
先来说说 SC-1 清洗液。它主要由氢氧化铵（NH₄OH）、过氧化氢（H₂O₂）和水按一定比例混合而成。在这个过程中，氢氧化铵提供了碱性环境，有助于去除芯片表面的颗粒和有机物。而过氧化氢则具有氧化作用，可以将一些金属离子氧化成更容易溶解的形式，从而被清洗掉。当芯片浸泡在 SC-1 清洗液中时，就像是在进行一场“大扫除”，各种污染物纷纷被“驱赶”。
接下来是 SC-2 清洗液。它主要由盐酸（HCl）、过氧化氢和水组成。SC-2 清洗液的主要作用是去除金属离子。盐酸的酸性环境能够帮助溶解金属离子，而过氧化氢则有助于将金属离子氧化成更高价态，使其更容易被清除。
在实际的清洗过程中，芯片会依次经过 SC-1 和 SC-2 清洗液的浸泡，每个步骤都有特定的温度、时间和浓度要求。这些参数的精确控制对于清洗效果至关重要。如果温度过高或时间过长，可能会对芯片造成损伤；如果温度过低或时间过短，则可能无法彻底清除污染物。
半导体工艺湿法清洗槽式工艺流程
半导体工艺湿法清洗槽式工艺流程
下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!
并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!
Download tips: This document is carefully compiled by theeditor. I
hope that after you download them,they can help yousolve practical
problems. The document can be customized andmodified after
downloading,please adjust and use it according toactual needs, thank
you!
In addition, our shop provides you with various types ofpractical
materials,such as educational essays, diaryappreciation,sentence
excerpts,ancient poems,classic articles,topic composition,work
summary,word parsing,copy excerpts,other materials and so on,want to
know different data formats andwriting methods,please pay attention! 半导体工艺湿法清洗槽式工艺流程是半导体制造过程中的一个重要环节，主要用于去除晶圆表面的污染物和杂质，以确保晶圆表面的清洁度和纯度。下面是一个典型的半导体工艺湿法清洗槽式工艺流程：
半导体湿法工艺流程
半导体湿法工艺流程
以下是半导体湿法工艺流程的一般步骤：
1.半导体晶片的清洗：首先，将半导体晶片放入超声波清洗器中，使用适当的溶液进行清洗，去除表面的杂质和污染物。
2.表面氧化：通过将晶片浸入酸性氧化液中，可以在晶片表面形成一层氧化膜，提供良好的电绝缘性质和保护层。
3.光刻工艺：在半导体器件制造过程中，使用光刻技术将图案转移到硅片上。该工艺涉及到涂覆光刻胶、照射、显影等步骤，可以实现微米或纳米级的图案定义。
4. 化学气相沉积(CVD)：在CVD工艺中，使用化学气相沉积(Chemical Vapor Deposition)技术，将所需材料以气相的形式输送到晶片表面，然后在晶片表面沉积一层薄膜。这种工艺可以应用于晶片的滤光器、保护层和表面平整度的提高。
5.蚀刻工艺：通过蚀刻技术，可以在半导体晶片上去除不需要的材料。常见的蚀刻方法包括湿蚀刻和干蚀刻两种。湿蚀刻使用化学液体溶液，而干蚀刻则使用高能气体进行表面刻蚀。
6.退火和热处理：通过将晶片在高温条件下进行退火和热处理，可以改善晶体结构，去除内部缺陷和应力。这有助于提高晶片的电性能和稳定性。
7.电镀：电镀是一种在晶片的表面沉积金属薄膜的方法，常见的有镀金、镀银、镀铜等。电镀工艺可以用于连接器件、阻断器件和电气连接器的制造。 8.清洗和检测：最后，对半导体晶片进行清洗和检测，确保晶片的质量和性能。清洗目的是去除表面的残留物和污染物，而检测则包括电性能测试、可靠性测试和纯度测试等。
半导体清洗标准
半导体清洗标准
一、引言
上世纪50年代以后，随着离子注入、扩散、外延生长和光刻四种基本工艺的发明，半导体工艺逐渐发展起来。芯片被颗粒和金属污染，容易导致短路或开路等失效，因此除了在整个生产过程中避免外部污染外，在制造过程中（如高温扩散和离子注入等）都需要湿法或干法清洗。这些清洗工作涉及使用化学溶液或气体去除残留在晶圆上的颗粒物、金属离子和有机杂质，同时保持晶圆表面洁净和良好的电性能。
二、污染物的分类
IC的制造过程中需要使用一些有机和无机化合物。制造过程一直在洁净室进行，但存在人为干预，因此会导致晶圆的各种环境污染。污染物根据其存在形式分为四类：颗粒物、有机物、金属污染物和氧化物。
2.1 颗粒物
聚合物、光刻胶和刻蚀杂质构成了大部分颗粒物。通常，颗粒粘附在硅表面，影响后续工艺的几何特征和电性能的发展。虽然颗粒与表面之间的附着力是多种多样的，但以范德华力为主，因此去除颗粒的主要方法是用物理或化学方式将颗粒底切（undercut）来逐渐去除。由于颗粒与硅表面的接触面积减少，最终被去除。
2.2 有机物
人体皮肤油脂、洁净室空气、机械油、有机硅真空油脂、光刻胶、清洗溶剂和其它有机污染物都可以在IC工艺中找到。每种污染物以不同的方式影响工艺，但主要是通过产生有机层来阻止清洗溶液到达晶圆表面。因此，去除有机物通常是清洗的第一步。
2.3 金属污染物
在IC制工艺中，金属互连材料用于连接独立器件。光刻和刻蚀用于在绝缘层上创建接触窗口，然后使用蒸发、溅射或化学气相沉积（CVD）来构建金属互连。为了构建互连，首先需要刻蚀Al-Si、Cu等薄膜，然后对沉积的介电层进行化学机械抛光（CMP）。该工艺有可能在构建金属互连时产生各种金属污染。为了去除金属污染，必须采取适当的清洗步骤。
2.4 氧化物
在含氧气和水的环境中，硅原子很容易被氧化形成氧化层，称为天然氧化层。由于过氧化氢具有很强的氧化能力，用APM和HPM溶液清洗后，会在硅表面形成化学氧化层。一旦晶圆被清洗，表面氧化物必须被清除，以保证栅极氧化物的质量。CVD在工艺中产生的氧化物，如氮化硅和氧化硅也应在清洗中被选择性去除。
半导体descum工艺
半导体descum工艺
半导体descum是一种重要的工艺，用于去除半导体制造过程中产生的残留物质。这些物质可能会对器件的电学性能和可靠性产生负面影响。因此，通过descum工艺去除这些残留物质，可以提高器件的制造质量和可靠性。
半导体descum工艺的基本原理是利用等离子体的化学反应和物理效应对半导体表面进行清洗。等离子体是由离子和自由电子组成的高能带电物质，具有高反应性。当等离子体与半导体表面接触时，由于表面的原子和分子能级与等离子体不同，会引起化学反应和物理效应。这些作用可以改变表面的化学和形貌结构，并去除表面的残留物质。
半导体descum工艺通常是在反应室中进行的。反应室中充填有惰性气体（如氦气、氖气等），并在其内部加入不同的化学气体（如氧气、氟气等）以形成等离子体。反应室中的等离子体对待处理的半导体表面进行清洗。
在descum工艺中，半导体表面的残留物质会被等离子体反应所去除。其中，化学反应是去除残留物质最主要的方式。化学反应可以分为氧化、还原、硝化和氟化等反应。氧化反应是指半导体表面上的残留物质与氧等气体发生化学反应，形成无机物或挥发出去。还原反应是指半导体表面上的残留物质与还原气体（如氢气）发生化学反应，将残留物质还原成固体炭或气态挥发。硝化反应是指半导体表面上的残留物质与硝化气体（如NO2）发生化学反应，将残留物质氧化。氟化反应是指半导体表面上的残留物质与氟气或氟化物发生化学反应，将残留物质氟化或挥发。
wet 半导体工艺
wet 半导体工艺
Wet半导体工艺是一种用于半导体制造过程中的湿法处理技术。在半导体工艺中，湿法处理是一项重要的工序，用于清洗、去除杂质、形成氧化层等。而Wet半导体工艺是指使用液体溶液或气体来进行半导体材料的处理和加工。
在Wet半导体工艺中，液体溶液通常是由酸、碱、氧化剂等组成的。不同的液体溶液可以用于不同的处理步骤，如清洗、去除杂质、形成氧化层等。其中，酸性溶液常用于去除表面的氧化层和杂质，碱性溶液则常用于清洗和去除杂质，氧化剂则用于形成氧化层。通过调整液体溶液的成分、温度和处理时间等参数，可以实现对半导体材料的精确控制和加工。
Wet半导体工艺具有以下几个特点。首先，相对于干法处理，湿法处理能够更好地保护半导体材料的表面。在湿法处理过程中，液体溶液可以更好地与材料表面接触，从而更彻底地去除表面的杂质和氧化层。其次，湿法处理能够实现对半导体材料表面的精确控制。通过调整液体溶液的成分和处理参数，可以实现对表面杂质的选择性去除以及对氧化层的精确控制。此外，湿法处理还可以用于在半导体材料表面形成一层保护性的氧化层，以提高材料的稳定性和可靠性。
在实际的半导体制造过程中，Wet半导体工艺被广泛应用于多个工序。首先，在晶圆制备过程中，湿法处理被用于清洗晶圆表面，去除表面的有机和无机杂质。这是因为在制备晶圆的过程中，晶圆表面会吸附一些有机和无机杂质，而这些杂质可能对后续工序产生不良影响。其次，在制备金属导线过程中，湿法处理被用于去除导线表面的氧化层和杂质，以提高导线的导电性能。最后，在制备氧化层过程中，湿法处理被用于形成氧化层，以改善半导体材料的电气性能和稳定性。
Wet半导体工艺是一种重要的半导体制造工艺，通过使用液体溶液进行湿法处理，可以实现对半导体材料的清洗、去除杂质和形成氧化层等处理步骤。湿法处理具有保护表面、精确控制和提高稳定性等特点，被广泛应用于半导体制造的多个工序中。随着半导体技术的不断发展，Wet半导体工艺也在不断进步和创新，以满足日益增长的半导体需求。
