松软破碎围岩地层掘进支护方式
２０１２年第４期（总第７９期） 钰ｉ｛Ｉ．昙； 钍 ＥＮＥＲＧＹ ＡＮＤ￡ＮＥＲＧＹ ＣＯＮＳＥＲＶＡＴ１０Ｎ ２０１２年４月
松软破碎围岩地层掘进支护方式
朱 进 文
（霍州煤电集团辛置矿开拓二队， 山西 临汾０３１４１２）
摘要：对于许多矿井的松软破碎围岩地层、巷道容易产生破碎、巷道的支护比较繁琐等特点，通过分析巷道围岩的破坏 机理，总结了松软破碎围岩变形的各项规律和因素，提出了巷道的掘进和支护方法，分析了山西辛置煤矿矿井一些松软破 碎围岩条件下的巷道布置与支护情况。 关键词：松软破碎围岩；巷道；支护 中图分类号：ＴＤ３５３．６ 文献标识码： Ａ 文章编号： ２０９５—０８０２一（２０１２）０４—０００７—０２
Ｓｏｆｔ ａｎｄ Ｂｒｏｋｅｎ Ｓｕｒｒｏｕｎｄｉｎｇ Ｒｏｃｋ Ｓｔｒａｔａ Ｅｘｃａｖａｔｉｏｎ Ｓｕｐｐｏｒｔ Ｍｅｔｈｏｄｓ
ＺＨＵ Ｊｉｎ－Ｗｅｎ
（Ｈｕｏｚｈｏｕ Ｃｏａｌ Ｅｌｅｃｔｒｉｃｉｔｙ Ｇｒｏｕｐ Ｘｉｎｚｈｉ Ｃｏａｌ Ｍｉｎｅ Ｄｅｖｅｌｏｐｍｅｎｔ Ｔｗｏ Ｔｅａｍ，Ｌｉｎｆｅｎ ０３１４１２，Ｓｈａｎｘｉ，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｆｏｒ ｍａｎｙ ｍｉｎｅ ｓｏｆｔ ａｎｄ ｂｒｏｋｅｎ ｓｕｒｒｏｕｎｄｉｎｇ ｒｏｃｋｓ ｆｏｒｍａｔｉｏｎ，ｅａｓｉｌｙ ｂｒｏｋｅｎ ｒｏａｄｗａｙ，ｒｏａｄｗａｙ ｗｉｔｈ ｃｏｍｐｌｉｃａｔｅｄ ｃｈａｒａｃ— ｔｅｒｉｓｔｉｃｓ，ｔｈｒｏｕｇｈ ｔｈｅ ａｎａｌｙｓｉｓ ｏｆ ｔｈｅ ｆａｉｌｕｒｅ ｍｅｃｈａｎｉｓｍ ｏｆ ｓｕｒｒｏｕｎｄｉｎｇ ｒｏｃｋ ｏｆ ｒｏａｄｗａｙ，ｔｈｅ ｐａｐｅｒ ｓｕｍｍａｒｉｚｅｓ ｓｏｆｔ ａｎｄ ｂｒｏｋｅｎ ｓｕｒ— ｒｏｕｎｄｉｎｇ ｒｏｃｋ ｄｅｆｏｒｍａｔｉｏｎ ｏｆ ｔｈｅ ｒｅｇｕｌａｒｉｔｙ ａｎｄ ｆａｃｔｏｒｓ，ａｎｄ ｐｕｔｓ ｆｏｒｗａｒｄ ｔｈｅ ｔｕｎｎｅｌｉｎｇ ａｎｄ ｓｕｐｐｏｒｔｉｎｇ ｍｅｔｈｏｄ，ａｎｏｔｈｅｒ ｏｆ Ｓｈａｎｘｉ Ｘｉｎｚｈｉ ｃｏａｌ ｍｉｎｅ ｓｏｍｅ ｓｏｆｔ ａｎｄ ｂｒｏｋｅｎ ｓｕｒｒｏｕｎｄｉｎｇ ｒｏｃｋ ｃｏｎｄｉｔｉｏｎｓ ｏｆ ｔｈｅ ｒｏａｄｗａｙ ｌａｙｏｕｔ ａｎｄ ｓｕｐｐｏ￣ｃｏｎｄｉｔｉｏｎｓ． Ｋｅｙ ｗｏｒｄｓ：Ｓｏｆｔ ａｎｄ ｂｒｏｋｅｎ ｓｕｒｒｏｕｎｄｉｎｇ ｒｏｃｋ；ｔｕｎｎｅｌ；ｓｕｐｐｏｒｔ
Ｏ 引言
山西辛置煤矿矿井位于山西中部，年生产能力为 ２６０×１０ ｔ／ａ，多地段围岩受到地质构造的影响岩层的
缝隙较发育，一旦和水接触之后就很容易膨胀泥化。这
种地段很难进行掘进和支护，原因是难以保障支护的 安全性，怎样保证它的安全性，无疑对于巷道的支护与
掘进工作来说是一个挑战。为此采取了一些列的有效
措施，包括锚网梁锚喷支护、架棚支护等，使该地段的 巷道掘进与支护有了可靠保障 ］。 膨胀矿物比如伊利石等；ｄ）岩层的岩芯的采取率不到
１０％。以上几个条件只要符合一条就可以归纳为松软
岩层类别中［ 。
２巷道失稳破坏的机理
影响巷道围岩稳定的因素是复杂多样的，不是单
一原因可以描述的，但是主要的因素一般是岩体的结 构特征与其受到的力学状态，这两个因素是控制稳定
性的主要方面，其中前一个因素影响到地学基础，后一
个因素是岩层是否稳定的必要条件。
１松软破碎围岩的概念 ３巷道支护方式
松软破碎围岩具有３个特点，分别是松、软和胀，
具体含义是岩石的结构疏松、岩石强度低容易变形和
岩石的体积较大。其中胀这个概念还可以细分为碎胀 和膨胀两个方面，前者指的是把岩层给卸载之后扩展
了裂隙，后者指的是一些有吸水性的矿物质存在于岩 层之中发生吸水之后导致岩石自身体积膨大。
具体的评定松软破碎围岩的方法可以概括为以下
几点：ａ）岩石在被烘干之后发生崩解；ｂ）具有较差的
胶结性并且＞１０％的含水率的岩层；Ｃ）含有较多量的
收稿日期：２０１２—０３—０２ 作者简介：朱进文，１９７９年生，男，山西霍州人，２００９年毕业于西 安科技大学采矿工程专业，助理工程师。 就近几年的发展水平来看，中国主要采用的巷道
支护模式包括以下几种：金属支架支护和锚喷支护等。
这些支护方式都对应着相应的支护条件和适用范围 等，当然也有各自的优点与缺点（见表１）。
３．１松软破碎巷道特点
ａ）较短的自稳时间，主要的影响因素是围岩暴露
在外的面积以及形状的特点和原始应力等。自稳时间
的范围通常是几十分钟到几十个小时，不出意外的情
况下时几个小时。在进行巷道的支护和掘进时一定要
充分考虑到自稳时间的影ｔｌ￣Ｅ３１；
ｂ１容易发生破坏的围岩一般是由于移动量太大， 造成这种现象的原因是支架和围岩的接触不良。从支
・７ ・
２０１２年第４期 缸ｉ夏与 ｛｝圭 ２０１２年４月
架方面看来，和围岩的接触的紧密程度决定了其受压情 艺是有着密不可分的关系的。由此看来在松软岩层巷道 况和移动量的大小。不过支架出现破坏的地方跟支护工 中支架某处破坏严重的原因并不是此处的压力过大；
表１ 各种支护方式的优缺点比较
支护类型 适用范围 优点 缺点 支护作用
金属支架支护 岩体的地压较大 较大的承载能力和容易进行架设 钢材的使用量大，不宜过多消耗钢材 起到支撑的作用
锚杆支护 破碎岩体 可以节省钢材和坑木，具有较好适应性 缺点随类型不同而异 加固拱、悬吊
注浆支护 各种地质 适应性好 创新不足 加固胶凝
防止围岩发生形变并起到承 整体混凝土支护 各种地质 较大的承压能力，较好的整体性能 施工工序繁琐，消耗过多的材料 压作用
喷射混凝土支护 所有的围岩类型 适应性广，操作简便灵活 膨胀岩体不适合采用 对围岩进行加固
ｃ）松软的围岩具有明显的流变特性，所以这导致围 岩具有较大规模的移动范围，这就缩短了区域的稳定时
间。松软围岩流变性强的原因是因为岩层中的含水率和 颗粒的组成等。具体来讲就是含有越多量的粘土和水
分，含有的颗粒粒度越细就具有越显著的流变性。
３．２松软破碎巷道的建议支护方式
ａ１增强围岩自身的自稳能力。要达到这个目的就
需要采用多种类型的巷道断面，可以包括拱形、原形等 断面形状，并且要减少拐角和直墙的数量，为的是防止
应力过于集中。为了使岩层受到的损害降到最低可以
采用的掘进方法有光面爆破或者掘进机掘进。如果岩
层的破碎情况非常严重那么就需要进行架设金属支架
支护，这样可以使岩体的塑性和连续性等得到较好的 改善。围岩增加整体性的方法有锚喷支护法，同时还有
另一个作用就是产生一个承载环，可以承载压力；
ｂ）支护一定要及时进行，避免发生冒顶事故，喷射
混凝土需要在暴露围岩之后立刻开始，喷射的厚度需 要小于０．０２倍的巷道半径，喷射的作用是使围岩及时
被封闭。在Ｉ临时支护之后需要开展永久支护，永久支护 中的一部分可以是临时支护，另外为使围岩所受的损
坏降到最低需要巷道施工时一次成巷；
ｃ）永久支护采用的结构是闭合式的，这种形式的 支护方法能够承载足够的压力，可以使井下的水和底
膨情况得到有效的控制Ｈ ；
ｄ）使围岩的应力得到较为充分的释放，让支架的
受压情况均匀分布。在设计时一定要讲足够变形余量 考虑在内。支架的可缩变形能发生在各个方向，需要把
变形量范围保持在１００ ｍｍ～１５０ ｍＦｌｌ。
４松软破碎岩层掘进支护方式
因为松软岩层的特点是破碎松软，通过分析施工
的工艺和围岩的性质特点，放炮之后进行的临时支护 对顶板的破碎岩石不能起到阻挡的作用。采用超前的
支护措施，超前支护可以掩护人员进行ｕ型钢支护的
施工，可以使巷道减少围岩冒落的情况，这样一来巷道
施工速度和质量都有了保障，施工的安全ｌ生也提高了 ｓ－。
・ Ｒ ・ ４．１新型的支护方法
巷道的临时喷射支护需要在掘进完毕之后立即进
行，随后架设钢棚工作开始，在设计中规定架设的间距是 ０－５ ｍ，架设完毕后再设置一层金属网在２９Ｕ型的钢棚后
面，金属网的网孔规格是１００ ｍｍ ｘ １００ ｍｍ，然后在金属
网后充填粉煤灰，粉煤灰为袋装，规格为２５０ ｍｍ ｘ １５０
ｍｍ，粉煤灰遇水后会凝固，因此会支架具有了较高的稳定
性，从而实现支护变为１个类似圆的巷道整体。
４．２技术措施
基本的支护措施有５项：ａ）断面喷浆１００ ｍｍ；ｂ） 背板采用钢筋网的方式，填充粉煤灰，使支架的性能提
高；ｃ）设计支架的棚距５００ ｍｍ；ｄ）支架为２９Ｕ型钢， 分为５节，每节形状为拱形。
５结语
巷道掘进工程中的１个大难题就是松软破碎围岩 的掘进和支护问题，本文通过采用临时喷护工艺和
２９Ｕ型钢支护工艺取得了较好的稳定围岩的效果，支
架的稳定性也有了保障，使围岩巷道变形的问题得到
了有效控制 。
参考资料： ［Ｉ］黎学勤．高压预注浆加固不稳定围岩浅孔留矿法［Ｊ］．有色 金属ｆ矿山部分），２００６（０２）：１２５． ［２］路耀华．要努力攻克软岩巷道支护技术关（代序）［Ｊ］．建井技 术，２００９（１１）：２４． ［３］刘世臻．以光爆锚喷为基础综合治理松软围岩［Ｊ］．建井 技术，２００７（０１）：４１． ［４］刘益平．特大断面公路隧道锚杆支护参数研究［Ｇ］／／中国 土木工程学会第十二届年会暨隧道及地下工程分会第十 四届年会论文集．上海：同济大学出版社，２００６． ［５］陈玉华．砂浆泵在井巷工程中的应用［Ｇ］／／鲁冀晋琼粤川六
省金属学会第十四届矿山学术交流会论文集．济南：山东冶
金杂志，２００７． ［６］刘晓亭；高应力松软围岩新型支护技术的研究及应用［Ｇ］／／ 矿山建设工程技术新进展——２００８全国矿山建设学术会 议文集（下）．合肥：合肥工业大学出版社，２００８． （责任编辑：高志凤）
金属矿山破碎矿岩巷道稳定性分级与支护方式选择
金属矿山破碎矿岩巷道稳定性分级与支护方式选择
储潇姝;孔令;徐恒;李芳芳;王贻明;张元;王朝垒
【摘 要】针对某铜矿矿岩条件复杂、巷道稳定性差异大、支护难等问题,结合矿山5个工程地质岩组的分区,采用Q系统分级法和修正BQ分级法,对该矿山巷道所通过的矿岩工程进行质量分级评价,并根据已穿凿巷道所揭露的围岩实际跨冒情况,将矿山各区出现跨冒的危险分为5级,对应为巷道的5个支护等级.根据矿山支护工艺特点及施工技术条件,针对不同的巷道支护等级,以树脂锚杆、长锚索、钢筋网以及湿喷混凝土为基础,分别形成了5类不同的支护方案.工程实践表明:巷道矿岩稳定性分级结果可靠,支护方案操作性强、支护效果好,有效提高了巷道成型率,满足了巷道生产要求,且大大降低了矿山支护成本.
【期刊名称】《现代矿业》
【年(卷),期】2016(000)003
【总页数】4页(P189-192)
【关键词】破碎矿岩;巷道冒顶;稳定性;危险性分级;支护工艺
【作 者】储潇姝;孔令;徐恒;李芳芳;王贻明;张元;王朝垒
【作者单位】北京科技大学土木与环境工程学院;中矿资源勘探股份有限公司;北京科技大学土木与环境工程学院;中矿资源勘探股份有限公司;北京科技大学土木与环境工程学院;北京科技大学土木与环境工程学院;北京科技大学土木与环境工程学院;北京科技大学土木与环境工程学院;中矿资源勘探股份有限公司;北京科技大学土木与环境工程学院;中矿资源勘探股份有限公司 【正文语种】中 文
矿岩稳定性是金属矿山开采的重点关注对象，是矿山开采设计、地压控制和安全管理的主要依据，开展矿岩稳定性评价，对于矿山地下开采具有十分重要的现实意义[1]。矿岩稳定性的主要影响因素可分为地质和非地质2类，前者包括相关的工程地质条件、水文地质条件、矿区地应力场和矿岩力学特性等，后者主要与矿山所采用的采矿工艺、施工技术等因素有关。矿岩的稳定性既决定了矿山采矿工艺和施工工艺的选择，同时在后续过程中又会受到采矿和施工作业的影响。由于地下工程地质条件纷繁复杂，因而矿岩稳定性评价工作需贯穿于地下开采作业的始终，对巷道和采场围岩的稳定性分析是其中的重要内容。工程岩体质量分级是矿岩稳定性评价的核心，岩体质量分级结果对于井巷工程的稳定性估计、支护及维护有一定的指导意义[2]。尤其在矿山工程地质条件异常复杂，采用单一的巷道支护手段难以满足岩体稳定性要求的情况下，基于围岩岩体质量分级结果进行围岩分类分级并制定相应的支护标准，可在确保支护高效安全的同时降低支护成本[3]。
规程内对支护的要求和解析
6．1．5井巷支护
在原岩体内开挖井巷后，打破了原岩体内的应力平衡，导致井巷围岩的应力重新分布，致使井巷围岩某些部位的应力升高，当应力升高到一定值时，就会产生非弹性变形和破坏，使井巷失去稳定性，出现一系列的地压现象。当井下又受到地下水及动载荷的作用时，地压现象就会更为严重。井筒、巷道和硐室是矿井提升、运输、通风、排水的通道，也是人们进行井下生产活动的空间，为了使井巷具有一定的形状和断面，防止围岩发生危险的变形和垮落，在开挖井巷之后，必须根据具体情况对其进行必要的维护。
’ 井巷维护要充分考虑利用围岩自身的强度来保持井巷的稳定性、选择合理的井巷位置、井巷断面形状、大小，避免应力过高和叠加；采用光面爆破、微差爆破以及合理控制爆源与井巷的相对位置，降低爆破对井巷围岩的破坏；快速掘进，减少围岩暴露时间，采用喷锚支护、注浆加固等方式，来提高围岩强度，架设支架阻止围岩的继续变形和破坏．
6.I.5.I在不稳固的岩层中掘进井巷，应进行支护。在松软或流砂岩层中掘进，永久性支护至掘进工作面之间，应架设临时支护或特殊支护。
【释义】本条是关于在地质不良岩层中掘进井巷时的支护要求。
井巷支护按用途可分为临时支护和永久支护。临时支护有棚式支护(金属拱形支架和木棚支架)、锚杆支护、喷混凝土支护等。永久性支护有砌碹支护、喷混凝土支护、浇混凝土支护、喷锚网联合支护等。临时支护主要用于在极不稳定的岩层如松软或流砂性岩层中掘进时，工作面至永久支护之间的支护。一般岩石的硬度系数／<5的井巷，断层破碎带处，遇水易碎胀、泥化的岩石巷道，易风化的岩石巷道都应进行支护。
井巷支护型式的选择要综合考虑井巷围岩的性质、水文地质条件、井巷服务年限等因素。
井巷施工时，掘进和支护工作一般是平行进行的，支护常常滞后于掘进。但在不稳固的岩层中掘进，特别是在松软、流砂及破碎带中掘进，支护工作滞后又会导致片帮、冒顶等事故发生，所以规定在支护滞后掘进的范围内应架设临时支护，以保证掘进工作的安全。
隧道施工技术
隧道施工技术
一、掘进技术
1、人工开挖：主要适用黄土地区或破碎松散岩石或土质隧道。一般用新型手持式封鎬。十锅镐进行掘进，用铁锹、簸箕和翻斗车进行装渣和出渣。人工掘进对围岩扰动小，能有效保护围岩,防止围岩因扰动过大而发生塌方。但掘进速度慢，工人劳动强度大。
2、钻爆开挖：即是通过钻孔、装药、爆破开挖岩石的方法，简称钻爆法。这一方法从早期由人工手把钎、锤击凿孔，用火雷管逐个引爆单个药包,发展到用凿岩台车或多臂钻车钻孔，应用毫秒爆破、预裂爆破及光面爆破等爆破技术.施工前，要根据地质条件、断面大小、支护方式、工期要求以及施工设备、技术等条件，选定掘进方式
（1）打眼前必须先放好断面中线,水平，并在开挖面划好轮廓线，按钻爆参数图布置炮眼位置。
（2）炮眼的深度、角度、间距按钻爆参数要求确定。掏槽眼间距误差和眼底间距误差不得大于5cm，辅助眼眼口排距、行距误差均不得大于5cm，周边眼沿隧道设计断面轮廓线上的间距误差不得大于5cm，周边眼外斜率不得大于5cm/m,眼底不超出开挖断面轮廓线10cm，最大不得超过15cm.内圈眼至周边眼的排距误差不得大于5cm,炮眼深度超过2。5m时,内圈炮眼与周边眼宜采用相同的斜率。
（3)掏槽眼布置在开挖断面的中央稍靠下部,以使底部岩石破碎，减少飞石。周边炮眼应沿设计开挖轮廓线布置，辅助眼应交错均匀地布置在周边眼与掏槽眼之间，并垂直于开挖面打眼,力求爆下的石碴块体大小适合装碴的要求。开挖断面底面两隅处，应合理布置辅助眼，适当增加药量，消除爆破死角。断面顶部应控制装药量,防止出现超挖量.
（4）装药前应将炮眼内泥浆、石屑吹洗干净。已装药的炮眼应及时用炮泥堵塞密封。周边眼的堵塞长度不宜小于20cm，采用预裂爆破时，应从药卷顶端进行堵塞，不得只堵塞在眼口。
（5）钻爆施工中严格控制超欠挖。当岩层完整、岩石抗压强度大于30Mpa并确认不影响衬砌结构稳定和强度时，允许岩石个别突出部分欠挖,隆起量不得大于5cm。拱、墙脚以上1m范围内断面严禁出现欠挖.
过断层及破碎带施工安全技术措施内容
过断层及破碎带施工安全技术措施
（一）掘进过程中遇见断层及破碎带时，必须坚持有疑必探原则，及时探查可疑区域。探明构造情况、顶板破碎等情况，分析预判断层的落差、倾角，绘制过断层预想剖面图。
（二）如突然出现断层或煤层异常变化(突然变厚、变薄)，首先进行打钻探孔作业，探水探瓦斯，把瓦斯及水赋予情况分析清楚，再制定专项措施进行掘进。
（三）过断层及破碎带时顶板管理：
1.当断层落差超过1.5m以及落差1.5m以下围岩破碎的，采取超前长壁注浆技术（含注浆锚索、锚杆等）加固顶板，采用加强巷道支护方式通过断层，由矿总工程师具体确定。
2.断层落差1.5m以下，围岩完整不破碎的，采用加强巷道支护方式通过断层，加强巷道支护方式由矿总工程师具体确定。
3.对掘进揭露落差1.5m以上断层或1.5m以下断层存在围岩破碎情况时，必须对围岩进行注浆加固，注浆加固采用无机425#（525#）硅酸盐水泥浆、GRPC注浆堵漏胶结料、KWJG系列矿用无机充填加固材料等，同时由矿总工程师或分管矿领导确定是否打深孔注浆，要找准裂隙区、松软区进行注浆加固，从原理、材料、设备等方面进行研究，确保注浆效果。
4.带班人员必须严格执行敲帮问顶制度。
5.坚持先排险后支护，先支护后作业的原则，及时使用长柄（不小于2.0m）工具排除危帮危顶，浮矸、活矸，要防止在排除危岩过
程中岩石意外伤人。
6.要加强跟班作业，督促工人加强对顶板的支护力度。工作地点必须架设好临时支护。严格永久支护的工程质量管理，工程质量和支护材料规格必须符合设计的有关规定，工作地点要备有满足工作需要的支护材料。
7.安全员随时检查顶板的安全情况，督促职工搞好自身安全。做到安全作业。
8.由每班的班长负责工程质量管理和支护质量管理。
（四）过断层及破碎带时的具体要求：
1.掘进过程中过断层、破碎带，支护必须紧跟迎头。支护前必须挑掉活矸，坚持“敲帮问顶”制度（支护合格后进行出渣）。

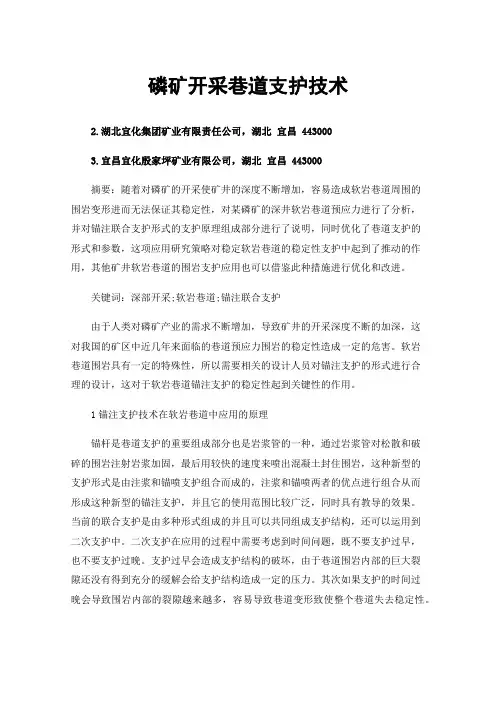

磷矿开采巷道支护技术
