电路分析基础直流电源
电路图，是通过电路元件符号绘制的电子元件连线走向图，它详细的描绘了各个元件的连线和走向，各个引脚的说明，和一些检测数据。（元件符号是国际统一制定的）
PCB图，是电路板的映射图纸，它详细描绘了电路板的走线，元件的位置等。（可以说是电路板的基本结构图）
电路原理图，它是电路结构的基本构造图，它详细的描绘了电路的大致原理，元件和信号的走向，可以说是简化了的电路连线结构图。
1 引 言
电子电路要正常工作，电源必不可少，并且电源性能对电路、电子仪器和电子设备的使用寿命、使用性能等影响很大，尤其在带有感性负载的电路和设备(如电机)中，对电源的性能要求更高。在很多应用直流电机的场合中，要求为电机驱动电路提供1个其输出能从0 V开始连续可调(0～24 V)的直流电源，并且要求电源有保护功能。实际上就是要求设计一个具有足够调压范围和带负载能力的直流稳压电源电路。该电路的设计关键在于稳压电路的设计，其要求是输出电压从0 V开始连续可调；所选器件和电路必须达到在较宽范围内输出电压可调；输出电压应能够适应所带负载的启动性能。此外，电路还必须简单可靠，能够输出足够大的电流。
2 电路的设计
符合上述要求的电源电路的设计方法有很多种，比较简单的有3种：
(1)晶体管串联式直流稳压电路。电路框图如图1所示，该电路中，输出电压UO经取样电路取样后得到取样电压，取样电压与基准电压进行比较得到误差电压，该误差电压对调整管的工作状态进行调整，从而使输出电压发生变化，该变化与由于供电电压UI发生变化引起的输出电压的变化正好相反，从而保证输出电压UO为恒定值(稳压值)。因输出电压要求从0 V起实现连续可调，因此要在基准电压处设计辅助电源，用于控制输出电压能够从0 V开始调节。
单纯的串联式直流稳压电源电路很简单，但增加辅助电源后，电路比较复杂，由于都采用分立元件，电路的可靠性难以保证。
(2)采用三端集成稳压器电路。如图2所示，他采用输出电压可调且内部有过载保护的三端集成稳压器，输出电压调整范围较宽，设计一电压补偿电路可实现输出电压从0 V起连续可调，因要求电路具有很强的带负载能力，需设计一软启动电路以适应所带负载的启动性能。该电路所用器件较少，成本低且组装方便、可靠性高。
(3)用单片机制作的可调直流稳压电源。该电路采用可控硅作为第一级调压元件，用稳压电源芯片LM317，LM337作为第二级调压元件，通过AT89CS51单片机控制继电器改变电阻网络的阻值，从而改变调压元件的外围参数，并加上软启动电路，获得0～24 V，0.1 V步长，驱动能力可达1 A，同时可以显示电源电压值和输出电流值的大小。
其硬件电路主要包括变压器、整流滤波电路、压差控制电路、稳压及输出电压控制电路、电压电流采样电路、掉电前重要数据存储电路、单片机、键盘显示等几部分，硬件部分原理图如图3所示。
正、负端压差控制电路的作用是减少LM317和LM337输入端和输出端的压差以降低LM317和LM337的功耗。稳压电路由三端稳压芯片LM317(负压用LM337)及外围器件组成，输出电压控制电路采用继电器控制的电阻网络。电阻网络的每个电阻都需要精密匹配，电阻的精密程度直接影响输出电压的精度。电压电流采样电路由单片机控制实时对当前电压电流进行采样，以修正输出电压值。掉电前重要数据存储电路用以保存当前设置的电压值，可以方便用户在重新上电后不用设置，而且也不会因为电压值过高损坏用户设备。
该电源稳定性好、精度高，并且能够输出±24 V范围内的可调直流电压，且其性能优于传统的可调直流稳压电源，但是电路比较复杂，成本较高，使用于要求较高的场合。在实际中，如果对电路的要求不太高(这种情况较多)，多采用第二种设计方案。
3 实际电路的设计
电路采用三端集成稳压器电路方案，电路原理图如图4所示。其中IC为三端集成稳压器。晶体管T，阻R3，和电容器C组成软启动电路。电阻R4和二极管D组成电压补偿电路。电容C2为输出滤波电容。
(1)三端集成稳压器LM317及其调压原理。图4中IC采用了LM317系列三端集成稳压器，其输出电压调节范围可达1.25～37 V，输出电流可达1.5 A，内部带有过载保护电路，具有稳压精度高、工作可靠等特点。其输出电压的调节原理如图5所示。由于LM317的2，3脚之间的电压U32为一稳定的基准电压(1.25 V)，故有：
其中，R1为固定电阻，故调节R2可以调节输出电压UO，并且UO的最小值为1.25 V。
(2)电压补偿电路的设计。因要求输出电压从0 V起调，LM317集成稳压器不能直接满足要求，需设计一个电压补偿电路，抵消LM317的1.25 V最小输出电压。电压补偿电路由电阻R4和二极管D组成。
式中，U3为LM317的3脚电压；UO为输出电压；UD为二极管D的正向压降，即为补偿电压，其值略大于LM317的基准电压(1.25 V)。这里用3只串联的锗材料整流二极管的导通压降来实现。当调节R2少，使U3达到与UD相等时，输出电压即为0 V。之后，当调节R2逐渐增大时，UO即由0 V开始增大。由于负载电流流过D，故D的最大工作电流应能适应负载电流的要求。图5中R4用于给D提供工作电流。
(3)软启动电路设计。软启动电路由晶体管T，电阻R3，R和电容器C组成。其作用是使电路输出电压UO有一个缓慢的上升过程，以适应感性负载(如直流电机)的启动特性。当输入电压UI接入时，因C上的电压不能突变，故T因基极电位较高而饱和导通，使U2(LM317的2脚电位)和U3都很低，故UO很小，随着C
的充电，T的基极电位下降，其集电极电位(即U2)升高，使U3升高(因U32为一稳定电压)，所以UO也升高。当C充满电时，T被截止，启动电路失去作用，UO也达到设定值。启动的时间可以通过改变C和R的值进行调整。
(4)改进方案。由于该电路的输出电压的调整完全依赖电电位器R2的改变，因此R2的改变范围较大，这样在输出电压的调整过程中，容易调过头或调不足，要准确地实现0～24 V宽范围的电压任一电压有些调整比较麻烦，必须反复调整，只依赖R2是比较困难的，如果将电位器R2用一个电位器R2'和电阻R档串联实现，通过一个开关实现电阻R档的改变从而改变输出电压的范围，并在所选择的输出电压范围内通过改变电位器R2'的阻值得到所需要的准确的直流电压输出。电路如图6所示。
(5)电路主要测试数据。接上电源变压器和整流滤波电路以后对电路进行测试的结果为：电路在负载为1 A时输出电压调整范围如表1所示；在输出电压为额定值(24 V)下的负载特性如表2所示。电网电压波动±10％(负载电流1 A)情况下输出电压如表3所示。
4 结 语
该稳压电路应用三端集成稳压电器，并加入补偿电压的方法解决LM317系列输出电压不能从0 V开始起调的问题。软启动电路的引入适应负载的启动特性。电路的结构简单、功能完善、可靠性高
电子初学者的重要训练课题之一就是用三端集成稳压器组装输出电压可调的稳压电源（见图 1 ），但初学电子的网友们很多都是第一次使用三端集成稳压器，希望能更多地了解它的应用知识，对此，笔者和初学者进行了讨论。
同学：我在电子元件商店见到三端稳压集成块的品种很多，外形和产品型号也各不相同，这种稳压器件可以分成哪几种主要类型呢？
老师：国产三端集成稳压器已经标准化、系列化了，按照它们的性能和不同用途，可以分成两大类，一类是固定输出正压（或负压）三端集成稳压器
W7800 （ W7900 ）系列，另一类是可调输出正压（或负压）三端集成稳压器 W317 （ W337 ）系列。前者的输出电压是固定不变的，后者可在外电路上对输出电压进行连续调节。今天大家装机使用的就是三端可调正压输出集成稳压器 W317 。
同学：怎样用固定电压输出三端集成稳压器组成稳压电源呢？
老师：这种电源电路很简单，我先画出电路图（图 2 ）。三端稳压器的输入端接在整流滤波电路的后面，输出端直接接负载，公共端接地，电源就能正常工作，输出稳定的直流电压。但是，在实际应用中为了抑制高频干扰并防止产生自激振荡，在它的输入端并联了电容器 C1 ，输出端并联了电容器 C2 。
同学：国产固定输出三瑞稳压器产品有多少种输出电压可供选择？对它的输入电压 U i 有什么要求呢？
老师：固定输出正压（或负压）三端集成稳压器产品的输出电压（绝对
值）有 5V 、 6V 、 9V 、 12V 、 15V 、 18V 、 24V 共 7 种，可以根据实际需要选择使用。为了保证稳压器能够正常工作，要求输入电压 U i 与输出电压 U o 的差值应大于 3V 。压差太小，会使稳压器性能变差，甚至不起稳压作用；压差太大，又会增大稳压器自身消耗的功率，并使最大输出
电流减小。厂家对每种型号的稳压器都规定了最大输入电压值。一般取 U i -U
o 为 3 ～ 7V 。
同学：从型号上怎样体现三端稳压器输出电压的大小呢？
老师：我们以 W7800 系列的稳压器产品为例，一般都用“ 78 ”后面的数字表示输出电压的大小。例如， W7806 表示输出电压为 6V ； W7812 表示输出电压为 12V ，等等。
同学：三端稳压器的输出电流有多大呢？
老师：三端集成稳压器按最大输出电流不同又可分成三个系列： W7800 、 W317 系列的最大输出电流为 1.5A ； W78M00 、 W317M 系列的最大输出电流为 0.5A ； W78IDO 、 W317L 系列的最大输出电流为 0.1A 。
同学：我在商店里看到三端稳压集成块有好几种不同的外形。
老师：国产三端稳压器的封装形式有 F-2 型、 TO-92 型、 S － 1 型、 S-7 型等多种，我这里有几种样品（图 3 ），大家可以看一看。需要特别说明的是，三个引脚的排列和它们的功能，对不同型号的产品或不同厂家的产品可能并不相同，使用时一定要看说明书。
同学：固定输出电压三端稳压器在外部电路接上一些元件能不能改变它的输出电压呢？
老师：实际上固定输出电压三端稳压器的应用也是灵活多样的，可以用它组成几十种不同功能的电路。我现在画一种能提高输出电压的电路（图 4 ），它只需要在稳压器输出端和地之间接上一个由电阻 R1 和 R2 组成的电阻分压电路，把稳压器公共端接在分压点上，就能提高输出电压，决定输出电压大小的计算公式是
只要选定 R1 、 R2 的比值，就能得到所需的输出电压。需要注意，要提高输出电压 U o ，就必须相应地提高输入电压 U i ，一般应使输入电压高于输出电压 3 ～ 5V 。
同学：能不能用 W7800 系列稳压器组成电压连续可谓的稳压电源呢？
老师：可以。组成这种可谓的稳压电源的电路形式也很多。就拿刚刚介绍的电路（图 4 ）来说，把 R2 换成可变电阻，就可以通过调节 R2 来改变输出电压（图 5 ）。只不过这种稳压电源的精度不高，为了提高稳压性能，可在外电路接入一个由高增益运算放大器 μA741 组成的电压跟随器，电位器 RP=R1 ＋ R2 构成取样电路（图 6 ），这个稳压电源的输出电压 U o 可以在 7 ～

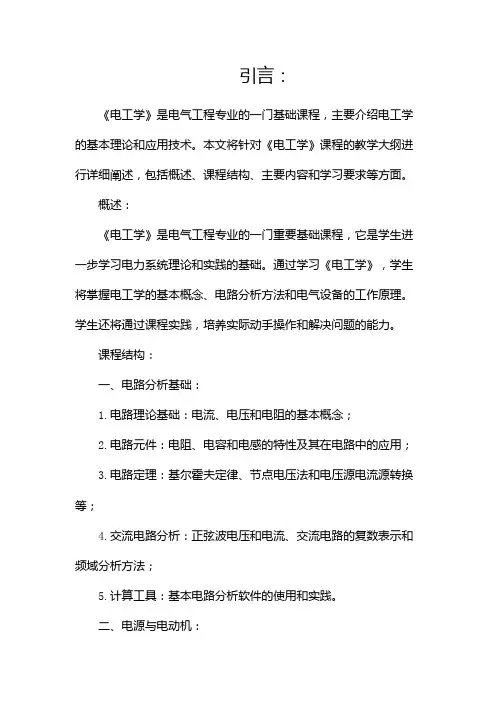

《电工学》课程教学大纲
引言：
《电工学》是电气工程专业的一门基础课程，主要介绍电工学的基本理论和应用技术。本文将针对《电工学》课程的教学大纲进行详细阐述，包括概述、课程结构、主要内容和学习要求等方面。
概述：
《电工学》是电气工程专业的一门重要基础课程，它是学生进一步学习电力系统理论和实践的基础。通过学习《电工学》，学生将掌握电工学的基本概念、电路分析方法和电气设备的工作原理。学生还将通过课程实践，培养实际动手操作和解决问题的能力。
课程结构：
一、电路分析基础：
1.电路理论基础：电流、电压和电阻的基本概念；
2.电路元件：电阻、电容和电感的特性及其在电路中的应用；
3.电路定理：基尔霍夫定律、节点电压法和电压源电流源转换等；
4.交流电路分析：正弦波电压和电流、交流电路的复数表示和频域分析方法；
5.计算工具：基本电路分析软件的使用和实践。
二、电源与电动机： 1.电源：直流电源和交流电源的特点和工作原理；
2.电动机：直流电动机和交流电动机的结构、类型和工作原理；
3.单相变压器：变压器的基本原理、变比和效率计算；
4.三相变压器：三相变压器的连接方式、功率计算和短路电压；
5.线圈和激励系统：电磁铁、继电器和电磁接触器的工作原理和应用。
三、电机与变压器：
1.直流电机：直流电机的基本结构、特性和控制方法；
2.交流电机：同步电机和异步电机的工作原理和应用；
3.变压器：变压器的构造和原理、工作特性和应用；
4.输电线路：输电线路的结构、参数计算和输电能力；
5.输电线路的电磁干扰和防护措施。
四、电力系统与输配电设备：
1.电力系统的结构：发电、输电和配电系统的组成和运行特点；
2.发电机组：发电机组的结构、调速方法和功率因数控制；
3.输电线路：输电线路的材料、参数计算和线路保护； 4.变电站：变电站的功能、设备和自动化控制系统；
5.配电系统：低压配电系统和中压配电系统的结构和设备。
五、电气控制与保护：
《电路分析基础》第2版-习题参考答案
《电路分析基础》各章习题参考答案《电路分析基础》各章习题参考答案
第 1 章 习题参考答案习题参考答案
1- 1 (1) 50W ; (2) 300 V、25V, 200V、75 V ; (3)
2=12.5 Q R
a=100 Q, R
4=37.5 Q
1- 2 V
A=8.5V=8.5V，， V
m=6.5V=6.5V，， V
B=0.5V=0.5V，， V
C=- 12V， V
D=-19V=-19V，， V
p=-21.5V=-21.5V，， U
ABAB=8V=8V，， U
BCBC=12.5=12.5，，
U
DA=-27.5V
1- 3 电源电源((产生功率产生功率))： A 、 B 元件；负载元件；负载元件；负载((吸收功率吸收功率))： C、 D 元件；电路满足功率平衡元件；电路满足功率平衡元件；电路满足功率平衡 条件。
1- 4 (1) V
A=1 00V , V
B=99V, V
C=97V, V
D=7V, V
E=5V, V
F=1V, U
AFAF=99V, U
CECE=92V,
U
BE=94V, U
BF=98V, U
CA=- 3 V； (2) V
C=90V, V
B=92V , V
A=93V, V
E=-2V, V
F=-6V, V
G=- 7V, U
AF=99V,
U
CE=92V, U
BEBE=94V, U
BFBF=98V, U
CACA=- 3 V
1- 5 I 〜0.18A , 6 度，度，2.7 2.7 元
1- 6 I=4A， I
1=11A=11A，，I
2=19A
1- 7 (a) U=6V, , (b) U=24 V, (c) R=5Q, Q, (d) I=23.5A
1- 8 (1) i
6=-1A ； (2) u
4=10V, u
6=3 V； (3) P
1=-2W 发出发出, P, P
2 2 =6W 吸收吸收, P, P
3 3 =16W 吸收吸收, ,
P
4 =-10W 发出发出, P, P
5 5 =-7W 发出发出, P, P
年国家开放大学电大《电工电子技术》考试题
年国家开放大学电大《电工电子技术》考试题
电路分析基础直流电路部分一、单项选择题1、图1所示电路中的电流I为（A
）。
A.-1AB.1AC.2A
2、图2所示电路中电流I为（
B
）。
A.5AB.-15AC.-5A
3、图3所示电路中，电流表正负接线端用“+”、“-”号标出。今电流表指针正向偏转，示数10A，有关电流、电压方向也表示在图中，则（C）正确。
A.I1=10A，U=-6V
B.I1=-10A，U=6VC.I1=10A，U=12V
+-
4、图4所示电路中，电流I为（
B
）
A.-3VB.5AC.2A5、图5所示电路中U为（ A
）。
A.30V
B.-10V
C.-40V6、图6所示电路中，判断电阻R中流通的电流及消耗的功率为（
A
）。
A.1A，2WB.2A，4WC.2A，2W
7、图7所示电路中，判断电阻R中流通的电流及消耗的功率为（
B
）。
A.0A，2WB.1A，2WC.1A，4W
8、图8所示电路中，电位器RP1的滑动端向下移动及RP2的滑动端向右移动时，电流I1、I2的变化趋势是（
B
）。
A.I1减小，I2增大B.I1增大，I2减小C.I1不变，I2减小
9、图9所示电路中，电压Uab的数值是（ C
）。
A.0VIR1
I3A-2A2AR4R3R2R1
图1I10A5A•••RRRR3R2
图2A•20V24V10Ω6Ω3ΩI1
U图3••6Ω3A+30V-图4U2A15Ω-45V+图5••1A2Ω+2V-R图61A2Ω+2V-R图7RP2
RP1
I2
I1
IS
图8Uab
bºaº+10V-•8Ω2Ω•+10V-图9
B.2VC.10V
10、图10所示电路的I、U表达式为（
B
）。
A.I1=I-IS，U=gIIS
B.I1=-I-IS，U=gIISC.I1=I-IS，U=gIIS1、在正弦交流纯电感电路中，电压与电流的关系是（ C
）。
A.i=Lu
电路分析基础
单选
频率特征曲线绘出
A输出量的幅值随频率变化的曲线图
B输出量的幅值及相位随频率变化的曲线图
C输出量的相位随频率变化的曲线图
电感线圈，其作用主要是 A主要是产生磁场能量
B主要是储存磁场能量
C主要是消耗磁场能量
若将电路中的各电压和电流表达为
A相量形式，电容和电感元件用阻抗形式表示，则可得电路的相量模型 B相量形式，电容和电感元件用瞬时值形式表示，则可得电路的相量模型
C瞬时值模式，电容和电感元件用抗组形式表示，则可得电路的相量模型
如果一个电源的
A输出电压与外接电路有关，总保持为某一定值或一定的时间函数，则该电源称为理想电压
源 B输出电压与外接及内电路电路无关，总保持为某一定值或一定的时间函数，则该电源称为
理想电压源
C输出电流与外接电路无关，总保持为某一定值或一定的时间函数，则该电源称为理想电压
源
阻抗Z用复数形势表示 A它既是相量，又是复数计算量
B但它不是相量，仅仅是复数的计算量
C是否是相量不能确定
叠加定理的内容是
A在包含多个独立源作为激励的线性电路中，任一元件上的功率应等于每一个独立源单独作用于该电路中，在该元件上所产生的？？率响应的代数和
B在包含多个独立源作为激励的线性电路中，任一元件上的电流或功率响应等于每一个独立
源单独作用于该电路中，在该元件上？？产生的电压或功率响应和
C在包含多个独立源作为激励的线性电路中，任一元件上的电流或功率响应等于每一个独立
源单独作用于该电路中，在该元件上？？产生的电压或电流响应的代数和 正弦交流电路中，电容的平均功率
A为零
B大于零
C小于零
两个单口网络等效，指端钮之间的 A伏安关系相同
B电压相等
C电流相等
电流的参考方向
A与电流的实际方向相同 B是人为认知规定的假定方向，有可能与电流的实际防线相同，也可能与电流的实际方向相反
C与电流的实际方向相反
每一个网孔电流方程的列写方法可以归纳为 A本网孔的网孔电流乘以本网孔的自阻，加上相邻网孔的网孔电流乘以它与本网孔公共支路
电路分析基础实验指导
1 电路分析基础
实验指导
合肥工业大学计算机与信息学院
2010．9 2 实验一 叠加原理
一、实验目的
1、学会使用直流稳压电源和万用表。
2、通过实验证明线性电路的叠加原理。
二、实验设备
1、双路直流稳压电源一台
2、指针万用表和数字万用表各一块
3、实验电路板一块
三、实验原理
由叠加原理，在线性电路中，有多个电源同时作用时，在电路的任何部分产生的电流或电压，等于这些电源分别单独作用时在该部分产生的电流或电压的代数和。
为了验证叠加原理，实验电路如图1-1所示，当1E和2E同时作用时，在某一支路中所产生的电流I，应为1E单独作用在该支路中所产生的电流I和2E单独作用在该支路中所产生的电流I之和，即I＝I+I。实验中可将电流表串联接入到所研究的支路中，分别测量出在1E和2E单独作用时，以及它们共同作用时的电流值，加以验证叠加原理。
1R2R3R510 510
1k 6V 12V E2 E1 S2 S1 I1 I2
I3 1122abc
图1-1叠加原理实验电路
四、实验内容及步骤
1、直流稳压电源和万用表的使用
参见本书的仪器仪表说明部分，掌握直流稳压电源和万用表的使用。
2、验证叠加原理
实验电路如图1-1所示，1E、2E由直流稳压电源供给。1E、2E两电源是否作用与电路，分别由开关1S、2S来控制。实验前先检查电路，调节两路稳压电源使V121E、V62E，进行以下测试，并将数据填入表1-1中。
（1）1E单独作用时（1S置“1”处，2S置“'2”处），测量各支路的电流。 3 （2）2E单独作用时（1S置“1”处，2S置“2”处），测量各支路的电流。
（3）1E、2E共同作用时(1S置“1”处，2S置“2”处)，测量各支路的电流。
表1-1 数据记录与计算
1I（mA） 2I(mA) 3I(mA)
电源电压 测量 计算 误差
测量 计算 误差 测量 计算 误差
电路分析基础 2
1 电路分析基础复习题及答案
1、测量正弦交流电路中的电压时，应先选好电压表的量程，再将电压表并联接入电路中。（ ）
知识点：基本知识及电压电流的参考方向；章节1.1 ；题型：判断题；
难易程度：易
答案：√
2、理想电流源的输出电流和电压是恒定的，不随负载变化。（ ）
知识点：基本知识及电压电流的参考方向；章节1.1 ；题型：判断题；
难易程度：易
答案：×
3、导体中的电流由电子流形成，故规定电子流的方向就是电流正方向。( )
知识点：基本知识及电压电流的参考方向；章节1.1 ；题型：判断题；
难易程度：易
答案：×
4、从定义上看，电位和电压相似，电位改变，电压也跟着改变。（ ）
知识点：基本知识及电压电流的参考方向；章节1.1 ；题型：判断题；
难易程度：易
答案：×
5、导体的长度和截面都增大一倍，其电阻值也增大一倍。（ ）
知识点：基本知识及电压电流的参考方向；章节1.1 ；题型：判断题；
难易程度：易
答案：×
6、电压的实际方向规定为（ ）指向（ ），电动势的实际方向规定为由（ ）指向（ ）。
知识点：基本知识及电压电流的参考方向；章节1.1 ；题型：填空题；
难易程度：易
答案：高电压，低电压，低电压，高电压
7、测量直流电流的直流电流表应串联在电路当中，表的 端接电流的流入端，表的
端接电流的流出端。
知识点：基本知识及电压电流的参考方向；章节1.1 ；题型：填空题；
难易程度：易
答案：正，负
8、工厂中一般动力电源电压为 ，照明电源电压为 。 以下的电压称为安全电压。如果考虑相位差，设10220AU，则BU= ，CU= 。
知识点：基本知识及电压电流的参考方向；章节1.1 ；题型：填空题；
电路分析基础实验 (3)
未知驱动探索，专注成就专业
1
电路分析基础实验
实验简介
本实验旨在帮助学生掌握电路分析的基础知识和技能，通过实际操作电路，了解电路分析的方法和原理。本次实验主要包括电压和电流的测量、欧姆定律、基尔霍夫定律等内容。
实验材料
• 直流电源：提供所需的稳定直流电压源。
• 电阻：用于构建电路和测量电流、电压。
• 万用表：用于测量电压和电流值。
• 连接线：用于连接电阻和电源。
实验步骤
1. 搭建一个简单的串联电路，包括一个电源和两个电阻。
2. 使用万用表测量电源的电压，并记录下来。 未知驱动探索，专注成就专业
2
3. 使用万用表测量两个电阻上的电压，并记录下来。
4. 使用万用表测量电阻上的电流，并记录下来。
5. 计算电路中的总电阻，可以使用欧姆定律。
6. 根据基尔霍夫定律，分析电流和电压的关系。
7. 修改电路，搭建一个并联电路，重复上述测量和分析的步骤。
8. 总结实验结果，对电路分析的方法和原理进行总结。
实验结果
在实验中我们记录了以下数据：
• 电源电压：10V
• 电阻1上的电压：5V
• 电阻2上的电压：3V
• 电阻1上的电流：0.5A
• 电阻2上的电流：0.3A 未知驱动探索，专注成就专业
3
根据欧姆定律，我们可以计算出电路的总电阻：
总电阻 = 电源电压 / 总电流
总电流 = 电阻1上的电流 + 电阻2上的电流
在并联电路中，总电流等于各个分支电流之和。
根据基尔霍夫定律，我们可以得到以下等式：
电源电压 = 电阻1上的电压 + 电阻2上的电压
根据以上数据，我们可以计算出电路的总电阻和各个分支电流。
实验总结
通过本次实验，我们了解了电路分析的基础知识和方法。通过实际操作电路，我们学会了如何测量电压和电流，并应用欧姆定律和基尔霍夫定律分析电路。我们还通过实验数据计算了电路的总电阻和各个分支电流。
电路分析是电子工程和电路设计的基础，掌握这些基础知识和技能对于今后的学习和工作都非常重要。希望通过这次实验，学生们能够对电路分析有一个更深入的理解，并能够运用于实际工作中。 未知驱动探索，专注成就专业
电子技术基础(上习题)(附答案)
电子技术基础
一、 填空
第一章 直流电路分析基础
１．电路一般由 电源 、 负载 和 中间环 三部分组成。
２.电源是将 其他形式的能转换成电能 的装置。
3.负载是将 电能转换为其他形式的能 的设备。
4．电路的作用包括 能源转换 和 信号处理 两个方面。
５.交流电是指 大小和方向随时间变换而变化 的电压或电流。
6．数字信号是指 大小和方向不随时间变化而变化 的电压或电流信号。
7．模拟信号是指 大小和方向随时间连续变化 的电压或电流信号。
８.电路中的元件分为有源元件和无源元件，其中无源元件包括 电阻 、电感 和 电容 三种。
9.在电路中起激励作用的是独立电源，包括理想独立电流源 和 非理想电压源 。
10.电路中有两种电源，其中起激励作用的是独立电源，不起激励作用的是 受控 电源。
11. 一般来说,电流分为 直流 、 交流 和 随机电流 三种类型。
1２.求出的功率如果大于０，表示该元件吸收功率 ；如果功率小于0,表示该元件 发出功率 。
13.一般来说,电压分为 直流电压 、 交流电压 和 随机电压 三种类型。
14.对于一个二端元件,在关联参考方向的时，该元件功率的计算公式习惯表示为 P=UI ;与此相反,在非关联参考方向的时，其功率计算公式习惯表示为 P= －UI 。
15．根据是否提供激励，电源分为 独立 和 受控 两种。
第二章 一阶过渡电路
1.一阶过渡电路的全响应分析通常用三要素法,三要素分别指 初始值f(0) 、 稳态值f(∞) 和 时间常数τ 。
2.ＲＣ过渡电路中的时间常数的表达式为 τ=RC ；RL过渡电路中的时间常数的表达式为τ=𝑙𝑅 。
3.根据是否有信号输入，一阶过渡电路分为 零输入 响应和 零状态 响应。
４.一阶电路的全响应既可以用零输入响应和零状态响应表示，也可用 多个暂态 和 多个稳态 表示。
电路分析基础 3
电路分析基础
电路分析基础是电子工程学习的重要基础，是了解电子学知识的必要步骤。本文将介绍电路的基本概念、基本定律、基本电路元件的特点和作用，及其它相关基础知识。
一、电路的基本概念
电路是由电源、导体和连接这些导体的元件构成的系统。电源可输出电流或电压，导体可传输电流，元件包括电阻、电容、电感等。在电路中，电源为电路提供能量，元件限制、调节电流或电压，导体将电流传输至各处。
电路的表示方法有两种，一种是以原理图的形式表示电路；另一种是使用布线图来展示电路。原理图使用符号图示电源和元件，使得我们更清楚地了解电路的结构。布线图是实际连接的电路图，直观体现了电路的连接方式。
电路中最基本的参数有电流、电压、功率、电阻等。电流指电荷运动的方向和流过导体横截面的带电粒子数，单位是安培(A)，用I表示。电压指电源的电势差，单位是伏特(V)，用U表示。功率是电路中能量转换的速率，单位是瓦特(W)，用P表示。电阻指电路中阻碍电流流动的程度，单位是欧姆(Ω)，用R表示。
二、基本定律
1.欧姆定律
欧姆定律描述了电路中电流、电阻和电压之间的关系。当电路中的电阻保持不变时，电流与电压成正比，当电压增大时电流也随之增大，公式为：I=U/R。使用欧姆定律，我们可以计算出电阻、电流和电压中的任意一个参数值，只要另外两个参数中有两个即可。
2.基尔霍夫定律
基尔霍夫定律是指分析电路时应使用的两个重要定律：基尔霍夫第一定律和基尔霍夫第二定律。基尔霍夫第一定律又称作电流守恒定律，它描述的是电流的总和在电路中保持不变。也就是说，在一个节点处，所有进入该节点的电流值之和等于所有离开该节点的电流值之和。基尔霍夫第二定律则称作电压守恒定律，描述的是电压在电路中的分配情况。它指出，一个封闭电路中，所有电压升降之和等于零。即所有电流通过一个闭合回路的电路元素后，电源所提供的电势能与电路消耗掉的电势能之和为零。
三、基本电路元件
1.电阻
