浅谈10KV线路的无功补偿
电力网在运行时，电源供给的无功功率是电能转换为其他形式能的前提，它为电能的
输送、转换创造了条件，没有它，变压器就不能变压与输送电能，没有它，电动机的旋转
磁场就建立不起来，电动机就无法转动，但是，长距离输送无功电力，又会造成有功功率
的损耗和电压质量的降低，这不仅影响电力网的安全经济运行，而且也影响产品的质量。
因此，如何减少无功电力的长距离输送，已成为电力行业一个关键性的问题。
无功补偿的原则之一：集中补偿与分散补偿相结合，以分散补偿为主。这就要求在负
荷集中的地方进行补偿，既要在变电站进行大容量集中补偿，又要在配电线路、配电变压
器和用电设备处进行分散补偿，目的是做到无功就地平衡，减少其长距离输送。由于用户
端随机、随器、随荷补偿的不完全或未进行补偿，线路上仍有大量的无功负荷在传输。采
用在10千伏线路上并联高压电容器实现就近补偿，以降低线路传输电流，降低线路损耗，
这就是线路无功补偿。
1.线路补偿容量的确定
线路补偿电容器装置一般安装在室外电线杆上，没有自动投切装置，所以只能进行固
定补偿。为此选定的电容器容量必须为线路流动的最小无功负荷，否则会发生无功倒送。
所以要进行线路无功补偿就必须实测低谷时期无功负荷，然后确定无功补偿容量。
2. 线路电容器安装地点及补偿容量
无功负荷沿线路均匀分布
根据理论计算，从降低线损的角度看，以下补偿容量和安装位置为最佳值：
Ｑ为该线最小负荷时无功功率值，L为线路总长度。
C0=1/3Q 由变电所实施无功补偿。
C1=2/3Q
C0=1/5Q 由变电所实施无功补偿。
C1=C2=2/5Q
C0=1/7Q 由变电所实施无功补偿。
C1=C2=C3=2/7Q
电容器的安装组数、容量及线损电量下降情况
注：本表中线损电量下降率未考虑有功负荷的影响
由表可知：配电线路上电容器的安装组数越多， 降损效果越大，但这给运行维护带来
不便，相应地增加了工程投资，而且随安装组数增加，对应于增加单位补偿容量所得到的
无功线损下降率减少，因此，一般对于均匀分布负荷的配电线路，以安装一组补偿电容器
为宜，最多两组就足够了。
配电线路上无功补偿装置可按以下原则进行配置：
⑴在负荷较大的分支线上，各配置一组电容器，安装地点在距支线Ｔ接点2/3处，补
偿容量为支线无功负荷平均值的2/3。
⑵在干线距首端2/3处配置一组电容器，容量为经支线补偿后全线剩余无功负荷的
2/3。
无功负荷沿线路非均匀分布
在一个供电区内，各条线路的负荷往往是不均匀的，不能机械套用以上公式和经验数
据，而应具体计算具体确定补偿方案。
线路补偿重点是对长线路（干线超过12kM的）负荷大（超过经济电流密度）的配电线
路进行补偿，对于那些负荷小的线路（铁损70%以上的）暂不宜安装，以防深夜电压过高进
一步增加铁损，以致增加线损。
3. 线路电容器补偿装置及安装要求
线路电容器补偿装置主要包括：跌落式熔断器、阀型避雷器、三相式电容器、支架
等。
具体安装要求有：
（1）每处安装电容器容量不超过120kVAR，采用跌落式熔断器作为短路保护和拉、合
闸用，采用阀型避雷器作为过电压保护。
（2）电容器组与配变应分开安装，以防止铁磁谐振过电压过电流和当变压器轻载时，由于铁
磁谐振发生的相序改变，造成变压器二次侧所带的电动机反转。另外两组电容器之间距离大约
1km。
（3）为了保证电容器正常运行，应注意在轻负荷情况下电容器安装地点的运行电压不超过电
容器额定电压的倍。同时采取适当措施，减少日光直晒杆上的电容器，特别注意：不要把电容器
装于密闭的铁箱中再置于电杆之上，这种方式的电容器事故率很高。
4. 采用线路电容器补偿的优点
在配电线路上装设电容器。具有投资省、见效快、投运时间长和降损效果显着的优点，而且
安装简便，特别适应于农村配电线路长、负荷点多的供电状况。中压网以10KV线路补偿和配电变
压器低压侧集中补偿为重点，是农网全网无功优化补偿策略的主要体现。合理选择10KV线路无功
补偿位置和补偿容量，不仅能改善农网功率因数和电压质量，而且可以使无功负荷就地平衡，提
高农网的经济运行水平。
论10kV配电线路无功补偿
论10kV配电线路无功补偿【摘要】在10kV配电网中进行无功补偿，对降低网损的作用是十分明显的，也是十分必要的。
本文主要就10kV配电线路无功补偿技术进行了概要分析研究。
【关键词】10kV；配电线路；无功补偿；技术要求随着我国经济与科学技术的发展，根据我国电力部门近年来的网损统计10～220kV电力系统的网损率达10％，其中10kV配电网的网损占6O％左右，而配电线路中流动的无功功率造成的有功损耗所占比例很大，因此，在10kV配电网中进行无功补偿，对降低网损的意义十分重大。
在10kV配电线路上进行分散补偿，具有投资小、回收快、补偿效率较高、便于管理和维护等优点，能显著改善电力线路的运行性能、降低电能损耗、提高供电网络的电压质量，适合于功率因数较低且负荷较重的长配电线路。
１．无功补偿方式无功补偿方式主要分为负荷的无功功率补偿和配变无功功率补偿两种。
1.1负荷的无功功率补偿负荷的无功补偿应在配变二次侧，即在电力用户处进行补偿。
无功补偿主要是按提高功率因素的要求来计算补偿电容器的补偿容量。
补偿电容器的容量应随着负荷的变化而变化，因此需要能自动投切一部分电容器组，以达到最佳无功补偿的目的。
1.2配变无功功率补偿配变的无功损耗由△Q0和△Qr两部分组成。
△Q0场是用来建立磁场的励磁无功损耗，与负荷电流无关，△Qr场是与负荷电流的平方成正比的漏磁无功损耗，已在负荷处进行补偿。
配变固定无功损耗的补偿，应该根据配变的固定无功损耗和线路无功损耗来研究补偿容量和补偿位置。
2.无功功率凡有电磁线圈的电气设备，就要消除因电磁场引起的无功功率。
在10kV配电网中所需的无功功率，主要包括配电变压器的励磁所损耗的无功功率△Q0配电变压器绕组电抗所损耗的无功功率△Qr、线路电抗所损耗的无功功率△QL及感性用电设备损耗的无功功率△QFO。
即Q=△Q0+△Qr+△QL+△QFO所产生的无功功率，对供电和用电产生了诸多不良影响，如：（1）由于输送无功功率将引起有功功率损耗，当用电客户需要有功功率P为一定时，无功功率Q越大则网络中的功率损耗就越大。
10kV配电网无功功率补偿分析
10kV配电网无功功率补偿分析摘要：近几年我国10kV配电网建设范围正在不断扩大，因为电力能源输送期间，会出现能源损耗问题，因此需要做好配电网无功功率补偿分析，并制定有效补偿措施，才能满足降损增益需求。
电力企业在对10kV配电网无功功率补偿时，需要对各种类型设备做功功率全面了解。
电气设备主要存在无功功率和视在功率以及有功功率，其中的无功功率是在电气设备中建立和维持磁场的电功率，做好无功补偿可以提高区域内供电质量。
本文就10kV配电网无功功率补偿进行相关分析和探讨。
关键词：10kV；配电网；无功功率；补偿分析近阶段我国配电网建设期间，已经使用了一些新型材料和设备，提高了智能化建设水平。
在构建智能电网，10kV电网中存在电磁线圈的电气设备，不仅需要消耗有功功率，还需要无功功率。
存在绕组的电气设备，例如接触器和电抗器等设备，作用原理都是利用电磁感应，需要磁场才能实现电磁能量转换，在交换期间产生的电流属于无功电流，无功电流会消耗无功功率。
无功功率不是无用功率，需要做好无功功率补偿，才能维持正常磁场，确保电气设备能够正常运行，避免对电力系统产生不良影响[1]。
一、10kV配电网无功功率补偿方式（一）并联电抗器补偿方式高电压等级线路无功功率，是线间电容引发的，这部分无功功率不仅会对线路损耗产生一定影响，而且会对线路运行安全性产生较大影响，因此需要对这部分无功功率有效管理。
如果存在远距离超高压输电线路，在对线路运行安全监督和管理时，发现存在电压升高现象，需要对其立即处理。
借助并联电抗器对无功功率有效补偿，可以借助电抗器感性无功电流，消除相与相之间容性无功电流，确保线路能够恢复正常运行状态，避免出现严重安全问题[2]。
（二）并联电容器补偿方式在进行无功功率补偿时，需要明确无功功率补偿地点，对其有效补偿，才能降低电源负载之间流动。
因为大多数电力系统建设期间，涉及到的电气设备类型比较多，电气设备使用时离不开无功功率。
10kV线路无功补偿应用浅析
源 ２ ／ ３处 及 剩 余 长 度 的 中 部 偏 后 处 安 装 。 具 体 应 根 据 实际 负荷分 布情 况确 定 。
无 功补偿 的经验估 算 ： 当功 率 冈数在 ０ ． ６ — ０ ． ７时 ， 可 按馈 路 实 际负 荷 的 １ ５ ％左 右 补 偿 ： 或 按 无 功 缺 口 的 ２ ／ ３补 偿 。 以 上 计 算 出 的 补 偿 容 量 为 额 定 容 量 ， 由 于 馈
度 不 超 过 １ ０ ０ ０ Ｉ ｎ， 环 境 空 气 温 度 为 一 ４ Ｏ一 ４ ５ ｏ Ｃ， 允 许
都 选在 上述 两点 附近 或负荷 集 中点前 已有 断 联 的电杆 处 ， 应 采 集线 路 的 头 、 尾 及 中间关 键 节 点 的 电压 、 容 量
的实 际参数 做参 考 。 ３ １ ０ ｋ Ｖ 线 路 无 功 补 偿 设 备 控 制 策 略
功率 因数 。 除 高原 型产 品另 有规定 外 ， 安 装 地 点 海 拔 高
ｋ Ｖ 配 电 线 路 巾 针 对 大 用 户 的 计 量 管 理 及 无 功 补 偿 控
制 的运行 监测 ， 设备 安装 地 点分 布面广 ， 具 有 信 号 覆 盖
面广 、 稳定 性好 、 实 用性 强 、 功能 强大等 特 点 ， ， 一泛 应 用
例如馈 路 无功最 大值 约 为 ７ ０ ０ ｋ ｖ ａ ｒ ，按 ２ １ ３原 则 ，
农 村电 工
Ｅ 昆 圃
Ｎ Ｏ ＮＧ ＣＵ Ｎ Ｄ Ｉ ＡＮ Ｇ ＯＮ Ｇ
玺 垡 期
偿 应 用 １ ０ ｋ Ｖ线路蠢面瓢
（ ３ ６ ４ ３ （ ） ０ ） 福 建 省武平县 供 电有 限公 司 廖 远 堂
式 中 （ ７ 一一 额 定 电压 ： ｌ
电缆线路无功补偿

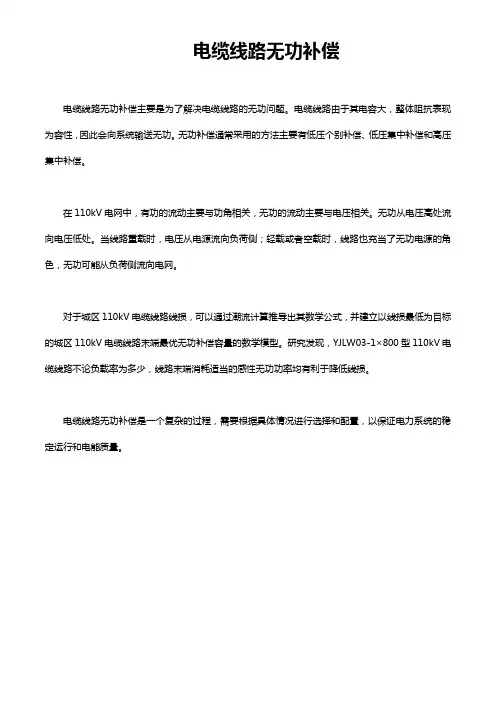

电缆线路无功补偿
电缆线路无功补偿主要是为了解决电缆线路的无功问题。
电缆线路由于其电容大，整体阻抗表现为容性，因此会向系统输送无功。
无功补偿通常采用的方法主要有低压个别补偿、低压集中补偿和高压集中补偿。
在110kV电网中，有功的流动主要与功角相关，无功的流动主要与电压相关。
无功从电压高处流向电压低处。
当线路重载时，电压从电源流向负荷侧；轻载或者空载时，线路也充当了无功电源的角色，无功可能从负荷侧流向电网。
对于城区110kV电缆线路线损，可以通过潮流计算推导出其数学公式，并建立以线损最低为目标的城区110kV电缆线路末端最优无功补偿容量的数学模型。
研究发现，YJLW03-1×800型110kV电缆线路不论负载率为多少，线路末端消耗适当的感性无功功率均有利于降低线损。
电缆线路无功补偿是一个复杂的过程，需要根据具体情况进行选择和配置，以保证电力系统的稳定运行和电能质量。
浅谈10KV配电网的无功功率补偿
在 三相 交流电路中， 功率损耗 △ Ｐ 的计算 公式如下
△Ｐ ＝Ｐ Ｒ／ Ｕ （ Ｃ ＯＳ ） ＊ １ ０ ＿ ３（ ＫＷ ）
为解 决方法之一 ， 就是 采用无 功功率 补偿 装置使 无功功 率就 地得到 补 为满足用 电的需 要， 往往供 电线路和变压器的容量 比较 大， 这不仅 偿， 尽量减少或不 占用供配电设备容量提高设备的利用率 。 增 电投 资， 降 低设备利 用率 ， 也增加 线路 损耗 。 用户应在 提高用 电自 然
ｎ
Ｘ 。 … 一 线路 电感 由上式可知当线 路中的 无功 功率Ｑ减少以后 电压损失 减少
五、 无 功补 偿 电容 器容 量 的选择 ： ５ ． １ 按 提高功率因数 确定 补偿容量
公式 ： Ｑｃ ：Ｐ ＋（ ｔ ｇ０ ｌ —ｔ ｇ０ ２ ） Ｐ 一 一最大 负荷用的平均有功 功率
由式可见当功率因数提高后将 使功 率损失大大下降。
设备 是无功功率 的主要 消耗者。 ２ ． ２ ． ２ 变 压器消耗的 无功功率一 般约为 其额 定容量的１ ０ ％～１ ５ ％， 它的空 载无功功率约为 满载时的 １ ／ ３ 。 因而， 为了改善 电力系统 和企业的功率 因数， 变压器不应空载运行 或长 期处于 低 负载运行状 态 。 ２ ． ２ ． ３ 供 电电压超 出规定范 围也会对功率 因数造成很 大 的影 响。 当供 电 电压 高于额定值 的ｌ ０ ％时， 由于磁 路饱 和的影 响 ， 无 功 功率 将增长 得很快 ， 据有 关资料 统计， 当供 电电压为 额定值 的 ｌ １ ０ ％

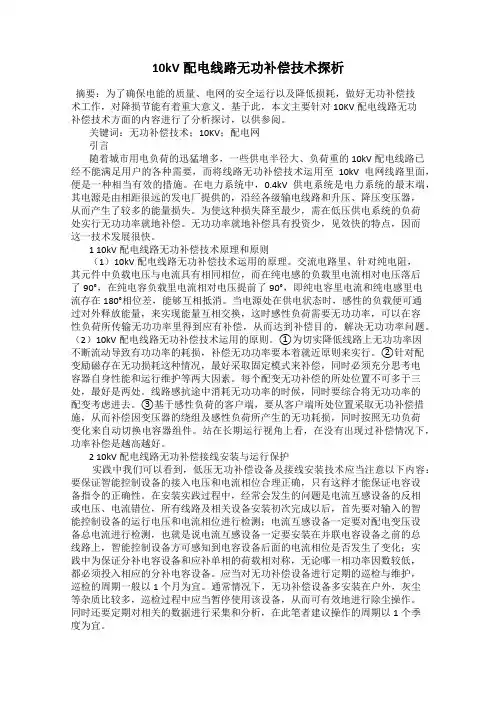

10kV配电线路无功补偿技术探析
