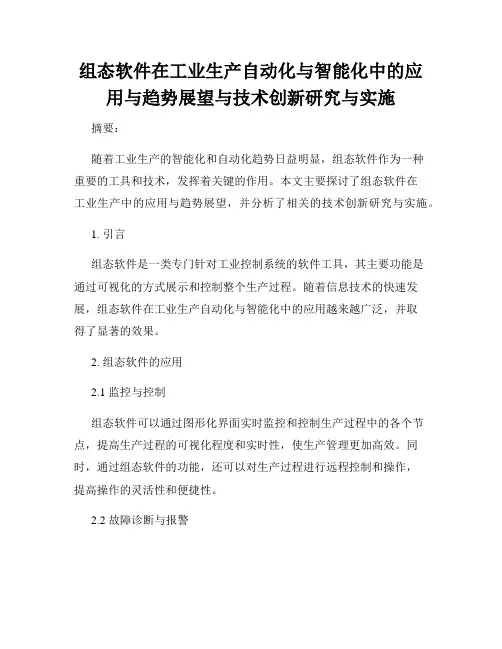

组态软件在工业生产自动化与智能化中的应用与趋势展望与技术创新研究与实施
组态软件在工业生产自动化与智能化中的应用与趋势展望与技术创新研究与实施摘要：随着工业生产的智能化和自动化趋势日益明显，组态软件作为一种重要的工具和技术，发挥着关键的作用。
本文主要探讨了组态软件在工业生产中的应用与趋势展望，并分析了相关的技术创新研究与实施。
1. 引言组态软件是一类专门针对工业控制系统的软件工具，其主要功能是通过可视化的方式展示和控制整个生产过程。
随着信息技术的快速发展，组态软件在工业生产自动化与智能化中的应用越来越广泛，并取得了显著的效果。
2. 组态软件的应用2.1 监控与控制组态软件可以通过图形化界面实时监控和控制生产过程中的各个节点，提高生产过程的可视化程度和实时性，使生产管理更加高效。
同时，通过组态软件的功能，还可以对生产过程进行远程控制和操作，提高操作的灵活性和便捷性。
2.2 故障诊断与报警组态软件可以通过对生产过程中的实时数据进行分析，及时检测到潜在的故障点，并发出相应的报警信息。
这样可以大大减少生产线的故障时间，提高生产设备的利用率和生产效率。
2.3 数据采集和分析组态软件可以将生产过程中的各种数据进行采集和存储，并提供强大的数据分析功能。
通过对数据的分析，可以实现生产过程的优化和升级，进一步提高生产效率和产品质量。
3. 组态软件的趋势展望3.1 云计算与大数据随着云计算和大数据技术的发展，组态软件也开始向云端迁移。
通过基于云计算的组态软件，可以实现对多个工厂的集中管理和监控，有效降低成本，提高效率。
同时，基于大数据技术的组态软件可以实现更加准确和精细的数据分析，提供更好的智能化决策支持。
3.2 人工智能与机器学习人工智能和机器学习技术的发展也为组态软件带来了新的机遇和挑战。
通过应用人工智能和机器学习算法，组态软件可以自动识别生产过程中的异常和故障，并给出相应的解决方案。
这样可以进一步提高生产线的稳定性和智能化水平。
4. 技术创新研究与实施4.1 人机交互界面设计组态软件的人机交互界面设计是关键因素之一。
组态软件实验报告范文(3篇)
第1篇实验名称：组态软件应用实验实验日期：2023年4月15日实验地点：计算机实验室一、实验目的1. 熟悉组态软件的基本功能和操作流程。
2. 学习如何使用组态软件进行实时数据的采集、处理和显示。
3. 培养实际应用组态软件解决实际问题的能力。
二、实验原理组态软件是一种广泛应用于工业自动化领域的软件，它可以将各种硬件设备连接起来，实现对实时数据的采集、处理和显示。
组态软件具有以下特点：1. 灵活性：可以灵活地配置各种硬件设备，满足不同应用需求。
2. 易用性：操作简单，用户界面友好，易于上手。
3. 可扩展性：支持多种接口，可以方便地与其他软件或硬件设备进行集成。
三、实验内容1. 组态软件的安装与启动2. 硬件设备的连接与配置3. 数据采集与处理4. 数据显示与报警设置5. 组态软件的应用案例四、实验步骤1. 组态软件的安装与启动（1）将组态软件安装光盘放入光驱，自动运行安装程序。
（2）按照安装向导提示，选择合适的安装路径、组件和选项，完成安装。
（3）启动组态软件，进入主界面。
2. 硬件设备的连接与配置（1）将硬件设备连接到计算机，确保设备正常运行。
（2）在组态软件中，选择“设备”菜单，添加相应的硬件设备。
（3）配置设备参数，如通讯方式、波特率、地址等。
3. 数据采集与处理（1）在组态软件中，创建一个新项目，设置项目名称、描述等信息。
（2）在项目中，添加数据采集设备，如模拟量输入、开关量输入等。
（3）设置采集设备的参数，如采样周期、数据类型等。
（4）对采集到的数据进行处理，如滤波、转换等。
4. 数据显示与报警设置（1）在组态软件中，创建一个新画面，用于显示实时数据。
（2）在画面上，添加相应的控件，如趋势图、仪表盘等。
（3）设置控件的数据源，将采集到的数据绑定到控件上。
（4）设置报警条件，如数据超出范围、设备故障等，并配置报警动作。
5. 组态软件的应用案例（1）以一个简单的工业生产过程为例，设计一个组态软件项目。
组态软件在工业生产过程监控与优化中的应用案例
组态软件在工业生产过程监控与优化中的应用案例工业生产过程的监控与优化是企业提高生产效率、降低成本和保障产品质量的重要手段。
而组态软件作为现代工业控制系统中的重要组成部分，在工业生产过程监控与优化中发挥着重要作用。
本文将介绍几个组态软件在不同行业中的应用案例，以说明其在工业生产过程的监控与优化中的重要性和实际效果。
一、汽车制造行业在汽车制造行业中，组态软件被广泛应用于生产线的监控和控制。
以某知名汽车制造公司为例，他们采用了一套基于组态软件的全自动生产线监控系统。
该系统通过连接各个工作站点的传感器和执行器，实时监测车辆组装过程中的各项参数，并实现对生产线的自动调节和优化。
通过使用组态软件，该公司成功提高了汽车生产线的效率，确保了产品质量的稳定性，为企业节约了大量的时间和资源。
二、食品加工行业在食品加工行业中，组态软件在生产过程的监控和控制中发挥着重要作用。
以某食品加工企业为例，他们使用了一套基于组态软件的智能控制系统。
该系统通过连接生产设备和仪器的传感器，实时监测和记录食品加工过程中的温度、压力、流量等参数，并通过组态软件实现对生产过程的自动控制和优化。
这样，企业可以实时了解每个环节的运行状态，及时发现问题并采取措施，提高产品的质量和安全性。
三、能源行业在能源行业中，组态软件被广泛应用于电力发电、输配电系统的监控与优化。
以某电力公司为例，他们利用组态软件建立了一个集中监控系统，实时监测电力输配系统的运行状况。
通过组态软件，他们能够实时跟踪各个电站和变电站的运行情况，并及时发现问题和隐患。
此外，该组态软件还能进行数据分析和预测，通过对历史数据和实时数据的分析，提供优化建议，帮助公司减少电力损耗和提高发电效率。
总结起来，组态软件在工业生产过程监控与优化中发挥着重要作用。
通过实时监测和自动控制，组态软件能够帮助企业提高生产效率，降低成本，提升产品质量。
不同行业的应用案例都证明了组态软件的实际有效性和可靠性。
组态软件WinCC在化工厂自动监控系统中的应用
组态软件WinCC 在化工厂自动监控系统中的应用仝 维,何军红,吴旭光(西北工业大学航海学院,陕西西安710072)Application of Configuration Software WinCC in Chemical Plant Automation Monitor SystemT ONG Wei ,HE Jun 2hong ,WU X u 2gu ang(College of Marine ,Northwestern Polytechnical University ,Xi ’an 710072,China ) 摘要:针对某化工厂煤运控制系统,介绍了自动监控系统的软硬件构成。
该系统的主要任务是设计一套符合煤运控制系统的工艺要求,采用现场总线技术实现监控功能的PL C 控制系统。
着重研究了利用组态软件WinCC 设计工业自动监控系统的方法,并对开发过程中遇到的问题和解决途径进行了讨论,在工程中得到了实现。
关键词:组态软件WinCC ;PL C ;Profibus 中图分类号:TP277文献标识码:A文章编号:100122257(2008)0320072203收稿日期:2007209217Abstract :According to t he cool 2t ransport sys 2tem in a chemical plant ,t his paper int roduces soft 2ware and hardware configurations for automation monitor system.This project is designed mainly to a PL C co nt rolling system which according wit h cool 2t ransport system craft s request and adopting field bus.This paper discusses t he met hods of de 2signing industrial automation monitor system wit h configuration software WinCC and ways to resol 2ving p roblems encountered during t he p rocess of develop ment ,and we come t rue t his blue print.K ey w ords :configuration software WinCC ;PL C ;Profibus0 引言输煤系统的可靠性、稳定性及其自动化程度,直接关系到化工厂燃煤机组和气化装置的正常运转。
监控组态软件及其应用课程设计
监控组态软件及其应用课程设计一、前言监控系统在现代工业生产中扮演着越来越重要的角色，而监控组态软件则被广泛应用于监控系统的设计和实现。
本文介绍了监控组态软件的基本概念和应用场景，并针对大学生应用性强的特点，设计了一门监控组态软件及其应用课程。
二、监控组态软件的概念监控组态软件是用于开发和实现监控系统的软件，它可以通过图形化界面，方便地进行系统的配置、连接和调试工作，同时也具备了数据采集与处理、报警处理、历史数据查询等功能。
三、监控组态软件的应用场景1、工业控制领域在工业控制领域，监控系统的任务是实时监测、控制生产过程，提高生产效率、降低能源消耗、提高产品质量等。
监控组态软件可以轻松处理物理控制设备与计算机之间的通讯，收集传感器、继电器等设备采集的数据，进而实时监控设备状态、控制设备操作、对设备故障进行诊断与判断。
2、楼宇自动化领域在楼宇自动化领域，监控组态软件可以轻松处理楼宇内的火灾自动报警设备、消防设备、室内环境监测设备、动力设备、物业管理设备等的集成，实现楼宇设备的实时监控、设备状态的同步更新和故障的迅速处理。
3、公共设施领域在公共设施领域，监控组态软件可以为监狱、重点要塞、重要公共设施建立信息化、自动化监控系统，通过视频监控、人员定位、警报联动等功能维护公共设施的安全，提升管理效率。
四、课程设计构想1、课程名称监控组态软件及其应用2、适用年级大学三年级及以上3、课程目标1.了解监控组态软件的基本概念和应用场景。
2.熟悉监控组态软件的安装、组态、调试和故障处理操作。
3.能够独立完成监控系统的设计和实现，具备问题解决能力。
4、课程内容1.监控组态软件基础概念介绍2.监控组态软件环境搭建3.监控组态软件相关工具使用方法介绍4.监控组态软件网络通信方面的应用5.监控组态软件实际应用场景模拟6.监控系统故障排除实践5、教学方法本课程采用理论结合实践的教学方式，以简单实用的教学案例为主要讲解内容，辅以数字图像技术进行多媒体演示，引导学生独立思考解决问题的能力。
IFIX组态软件在自动化综合监控中的运用
IFIX组态软件在自动化综合监控中的运用IFIX组态软件作为一种先进的自动化综合监控软件，在工业生产和设备控制中具有广泛的应用。
IFIX组态软件的强大功能和灵活性，使其成为现代自动化综合监控系统必不可少的一部分。
本文将介绍IFIX组态软件在自动化综合监控中的运用，包括其特性、优势以及应用案例等。
一、IFIX组态软件的特性IFIX组态软件具有以下特性，使其在自动化综合监控中有着独特的优势：1. 易用性：IFIX组态软件采用直观的图形界面设计，可轻松创建用户界面，对于没有编程背景的用户来说，学习和使用起来非常简单。
2. 强大且灵活的功能：IFIX组态软件提供了包括数据采集、报警处理、历史数据记录、趋势分析等在内的一系列功能，满足了自动化综合监控的各种需求。
3. 可扩展性：IFIX组态软件支持多种通信协议，并可与其他软件和设备进行无缝集成，以适应不同的控制系统和设备。
4. 可视化：IFIX组态软件可以将数据以图形化的形式展示，通过各种图表、仪表、动画等方式直观地呈现，方便用户了解和分析数据。
5. 安全性：IFIX组态软件具有完善的权限管理和数据加密功能，保护系统和数据的安全。
二、IFIX组态软件在自动化综合监控中的应用IFIX组态软件在自动化综合监控中有着广泛的应用。
以下是一些常见的应用案例：1. 工业生产监控：IFIX组态软件可以对工业生产过程进行全面监控，包括生产线的运行状态、温度、压力、流量等参数的实时监测，以及生产数据的记录和分析。
通过IFIX组态软件，工厂管理人员可以实时掌握生产线的运行情况，及时发现和解决问题，提高生产效率和质量。
2. 能源监控：IFIX组态软件可以对能源系统进行监控和管理，包括电力、水力、蒸汽等能源的供给和使用情况。
通过IFIX组态软件，能源管理人员可以实时监测能源的消耗情况，并进行能源统计和分析，以制定节能和优化能源使用的措施。
3. 环境监测：IFIX组态软件可以对环境参数进行实时监测和管理，包括温度、湿度、气体浓度等参数的监测。
监控组态软件的功能和使用PPT课件
1．组态及组态软件的概念
“组态”的概念最早来自英文configuration，含义 是使用软件工具对计算机及软件的各种资源进行配 置，达到使计算机或软件按照预先设置，自动执行 待定任务，满足使用者要求的目的。也就是通过对 软件采用非编程的操作方式，进行参数填写、图形 连接和文件生成等，使得软件乃至整个系统具有某 种指定的功能
23
5.1.5 对组态软件的性能要求
1．实时多任务
主要考虑两个因素： （1）工业生产过程出现的事件能保持多长时间； （2）该事件要求计算机在多长时间内必须做出反应，
2．高可靠性
供电系统、冗余技术、故障处理
3．标准化
没有明确国际、国内标准，国际电工委员会IEC1131-3 提供规范DCS和PLC中的控制用编程语言，规定四种编程语言 标准（梯形图、机构化高级语言、方框图、指令助记符）。
14
2、组态软件主要解决的问题
（1）如何与采集、控制设备间进行数据交换； （2）将设备数据与计算机图形画面的各元素关联； （3）处理数据报警及系统报警； （4）存储历史数据并支持历史数据的查询； （5）各类报表的生成和打印输出； （6）为使用者提供灵活、多变的组态工具，可以适应
不同应用领域的需求； （7）最终生成的应用系统运行稳定可靠； （8）具有与第三方程序的接口，方便数据共享。
和力控等组态软件的简要内容将在第三节予以介绍。
26
5.2.1 WinCC系统综述
1、什么是WinCC ？
WinCC是在Microsoft Windows NT和Windows 2000环境下的一种高 效HMI系统，实现过程控制可视化，为操作员开发图形用户 界面。WinCC是“Windows Control Center”（视窗自动化中心)。 （1）操作员使用WinCC对过程进行观察，并以图形化方式显示 在屏幕上。一旦过程状态发生变化，屏幕显示随之刷新。 （2）操作员使用WinCC对过程进行控制。 （3）一旦出现临界过程状态，WinCC自动发出报警信号。 （4）在使用WinCC进行工作时，既可以打印过程值，也可以对 过程值进行电子归档。
组态软件简介及应用领域
组态软件简介及应用领域组态软件是一种用于实时监控和控制工业过程的计算机应用软件。
它通过以直观的方式显示过程变量、设备状态和报警信息，帮助操作员有效管理工业生产过程。
本文将介绍组态软件的基本概念、特点以及在不同应用领域中的实际应用情况。
一、组态软件概述组态软件是一种基于计算机技术和图形界面的工业自动化软件工具。
它通过将各种过程图、仪表和报警信息等元素以可视化的形式呈现给操作员，使得复杂的工业过程变得直观易懂。
利用组态软件，操作员可以实时监控工艺过程，控制设备状态，同时也可以对数据进行记录、分析和报表生成。
二、组态软件的特点1. 图形化界面：组态软件采用直观的图形化界面，通过图表、仪表、动画等手段展现监控对象的状态和变化情况，使操作员更容易理解和掌握过程信息。
2. 实时性：组态软件可以实时采集、处理和显示过程数据，保持与被监控对象的实时同步，确保操作员能够及时掌握过程的变化。
3. 灵活性：组态软件具有强大的自定义功能，操作员可以根据实际需求自定义界面布局、元素样式、报警处理等，使其更符合实际应用要求。
4. 可扩展性：组态软件支持多种通信协议和接口，可以与各种不同类型的设备和系统进行连接，实现多种数据的采集和控制。
5. 数据分析功能：组态软件提供数据记录、报表生成、趋势分析等功能，帮助用户对过程参数进行分析和优化，提高生产效率和产品质量。
三、组态软件的应用领域1. 工业自动化：组态软件在工业自动化领域的应用十分广泛。
它可以作为监控系统的前端界面，实时显示生产过程的状态和参数，同时可进行远程控制和调整。
此外，组态软件还可以与PLC、DCS等控制设备进行通信，实现对生产过程的集中控制和管理。
2. 智能楼宇：随着智能建筑技术的发展，组态软件被广泛应用于楼宇控制系统中。
它可以实时监控和控制楼宇内的各种设备，如空调、照明等，提高能源利用效率，降低运营成本。
3. 交通运输：组态软件在交通运输系统中的应用主要体现在交通信号灯控制、道路监控和车辆调度等方面。
《设备智能监控系统的研究、开发与应用》范文
《设备智能监控系统的研究、开发与应用》篇一一、引言随着科技的飞速发展，设备智能监控系统已成为工业自动化、智能制造、智慧城市等领域的核心组成部分。
设备智能监控系统通过对设备的实时监控、数据分析、预测维护等功能，实现了对设备状态的精准掌握和优化管理，有效提高了设备运行的稳定性和生产效率。
本文将对设备智能监控系统的研究、开发与应用进行深入探讨。
二、设备智能监控系统的研究1. 系统架构研究设备智能监控系统的架构主要包括感知层、网络层、平台层和应用层。
感知层通过传感器等设备实时采集设备的运行数据；网络层将感知层采集的数据传输到平台层；平台层对数据进行处理、分析和存储，并提供数据接口；应用层则根据实际需求，开发出各种应用软件，如远程监控、故障预警、数据分析等。
2. 算法研究设备智能监控系统的核心在于算法。
通过对设备运行数据的分析，可以实现对设备状态的预测、故障的诊断和预防。
目前，常用的算法包括机器学习、深度学习、数据挖掘等。
这些算法可以通过对历史数据的训练，建立设备的运行模型，从而实现对设备状态的精准预测。
三、设备智能监控系统的开发1. 硬件开发设备智能监控系统的硬件主要包括传感器、执行器、数据采集器等。
在硬件开发过程中，需要考虑到设备的可靠性、稳定性、抗干扰性等因素。
同时，还需要根据实际需求，设计出适合的硬件接口和通信协议。
2. 软件开发软件是设备智能监控系统的核心。
在软件开发过程中，需要考虑到系统的可扩展性、可维护性、安全性等因素。
同时，还需要根据实际需求，开发出各种应用软件，如远程监控软件、数据分析软件、故障诊断软件等。
四、设备智能监控系统的应用设备智能监控系统广泛应用于工业自动化、智能制造、智慧城市等领域。
在工业自动化领域，设备智能监控系统可以实现对设备的实时监控和故障预警，从而提高设备的运行效率和生产效率。
在智能制造领域，设备智能监控系统可以通过对生产数据的分析，实现对生产过程的优化和管理。
在智慧城市领域，设备智能监控系统可以实现对城市基础设施的实时监测和管理，从而提高城市管理的效率和智能化水平。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
监控组态软件的研究与应用
ＲｅｓｅａｒｃｈａｎｄｔｈｅＵｓｅｏｆＣｏｎｆｉｇｕｒａｔｉｏｎＳｏｆｔｗａｒｅ
１组态软件的概念“组态”的概念是伴随着集散型控制系统（ＤｉｓｔｒｉｂｕｔｅｄＣｏｎｔｒｏｌＳｙｓｔｅｍ，ＤＣＳ）的出现才开始被广大的生产过程自动化技术人员所熟知的。虽然目前国内对于组态软件还缺乏权威的定义，但可以做一个描述性的定义：组态软件是使用灵活的组态方式，为用户提供快速构建工业自动控制系统监控功能的、通用层次的软件工具。在工业控制技术的不断发展和应用过程中，ＰＣ（包括工控机）相比以前的专用系统具有的优势日趋明显。这些优势主要体现在：ＰＣ技术保持了较快的发展速度，各种相关技术已日臻成熟；由ＰＣ构建的工业控制系统具有相对较低的拥有成本；ＰＣ的软件资源和硬件资丰富，软件之间的互操作性强；基于ＰＣ的控制系统易于学习和使用，可以容易地得到技术方面的支持。在ＰＣ技术向工业控制领域的渗透中，组态软件占据着非常特殊而且重要的地位。组态软件是指一些数据采集与过程控制的专用软件，它们是在自动控制系统监控层一级的软件平台和开发环境，使用灵活的组态方式，为用户提供快速构建工业自动控制系统监控功能的、通用层次的软件工具。组态软件应该能支持各种工控设备和常见的通信协议，并且通常应提供分布式数据管理和网络功能。随着它的快速发展，实时数据库、实时控制、ＳＣＡＤＡ、通讯及联网、开放数据接口、对Ｉ／Ｏ设备的广泛支持已经成为它的主要内容，随着技术的发展，监控组态软件将会不断被赋予新的内容。图１组态软件的功能示意图２
组态软件在全球及国内市场的发展状况
表１列出了国际上比较知名的１２种监控组态软件。在全球
范围内，组态软件市场已比较成熟，年增长速度大约在９％左右。
目前，全球知名的组态软件厂商不足２０家，但前６家占据了整
个市场７５％的份额。它们分别是Ｗｏｎｄｅｒｗａｒｅ、Ｓｉｅｍｅｎｓ、
Ｉｎ－
ｔｅｌｌｕｔｉｏｎ
、Ｒｏｃｋｗｅｌｌ、ＧＥＦａｎｕｃ、Ｃｉｔｅｃｔ。亚洲由于中国和印度是
发展中的大国
，组态软件的应用潜力比较大，所以整个亚洲年增
长速度大约在１５％左右，当然其基数也比较低。图２是ＡＲＣ对
于亚洲组态软件市场增长率的预测。国内市场可细分为高端和
中低端。高端市场基本上由国外品牌的软件占有，如一些国家级
的大项目、大型企业的主生产线控制等。高端市场的特点是装机
量小
，但单机销售额大，目前国外品牌的软件年装机量没有一家
能超过１０００套。中低端市场基本由国产软件占有，亚控的组态
王独占鳌头，占据了６０％以上的份额，年装机量５０００套左右，
但单机销售额只有国外品牌的１／１０～１／２０。国内有近１０家
组态软件公司，与国外软件相比，最大的差距并不是在技术和品
牌上
，而是在企业的经营策略上。
表１国际上较知名的监控组态软件
３
工控组态软件的组成
无论是美国Ｗｏｎｄｅｒｗａｒｅ公司推出的世界上第一个工控组
态软件ＩｎＴｏｕｃｈ还是现在的各类组态软件，从总体结构上看一
般都是由系统开发环境（或称组态环境）与系统运行环境两大部
分组成。系统开发环境是自动化工程设计师为实施其控制方案，
在组态软件的支持下进行应用程序的系统生成工作所必须依赖
的工作环境，通过建立一系列用户数据文件，生成最终的图形目
标应用系统，供系统运行环境运行时使用。系统运行环境是将目
标应用程序装入计算机内存并投入实时运行时使用的，是直接
针对现场操作使用的。系统开发环境和系统运行环境之间的联
赵维佺冼钊龙
（东莞理工学院计算机系，广东东莞５２３８０８）
摘要
组态软件是工业化新兴起的软件，组态软件是面向ＳＣＡＤＡ（监控与数据采集）系统的软件平台工具，具有丰富的设置
项目，灵活的使用方式、强大的功能。是未来工业不可缺少的必备软件。介绍了工控组态软件的基本组成和特点，并结合一
个工程实际详细阐述了如何利用组态软件构建一个监控系统。
关键词：组态软件，监控系统，组态王
Ａｂｓｔｒａｃｔ
Ｃｏｎｆｉｇｕｒａｔｉｏｎｓｏｆｔｗａｒｅｉｓａｎｅｗｓｏｆｔｗａｒｅｗｉｔｈｔｈｅｉｎｄｕｓｔｒｉａｌｉｚａｔｉｏｎｅｍｅｒｇｅｄ，ｃｏｎｆｉｇｕｒａｔｉｏｎｓｏｆｔｗａｒｅｉｓａｓｏｆｔｗａｒｅｐｌａｔｆｏｒｍ
ｔｏｏｌｗｈｉｃｈｆａｃｅｓｔｏＳＣＡＤＡ（ｍｏｎｉｔｏｒｉｎｇａｎｄｄａｔａｇａｔｈｅｒｉｎｇ）ｔｈｅｓｙｓｔｅｍ．Ｉｔｈａｓｔｈｅｒｉｃｈｅｓｔａｂｌｉｓｈｍｅｎｔｉｔｅｍ，Ｆｌｅｘｉｂｌｅｔｏｕｓｅ，
ａｎｄｈａｖｅｔｈｅｓｔｒｏｎｇｆｕｎｃｔｉｏｎ．Ｉｔｗｉｌｌｂｅｔｈｅｅｓｓｅｎｔｉａｌｎｅｃｅｓｓａｒｙｓｏｆｔｗａｒｅｉｎｔｈｅｆｕｔｕｒｅｉｎｄｕｓｔｒｙ．Ｔｈｉｓｐａｐｅｒｉｎｔｒｏｄｕｃｅｓｔｈｅｂａ－
ｓｉｃｅｌｅｍｅｎｔｓａｎｄｃｈａｒａｃｔｅｒｉｓｔｉｃｓｏｆｔｈｅｓｕｐｅｒｖｉｓｏｒｙｃｏｎｔｒｏｌｃｏｎｆｉｇｕｒａｂｌｅｓｏｆｔｗａｒｅ．Ｂａｓｅｄｏｎａｐｒｏｊｅｃｔ，ｗｅｗｉｌｌｓｈｏｗｈｏｗｔｏ
ｄｅｓｉｇｎａｓｕｐｅｒｖｉｓｏｒｙｓｙｓｔｅｍｗｉｔｈｃｏｎｆｉｇｕｒａｔｉｏｎｓｏｆｔｗａｒｅ．
Ｋｅｙｗｏｒｄｓ：ｃｏｎｆｉｇｕｒａｔｉｏｎｓｏｆｔｗａｒｅ，ｓｕｐｅｒｖｉｓｏｒｙｃｏｎｔｒｏｌｓｙｓｔｅｍ，Ｋｉｎｇｖｉｅｗ
监控组态软件的研究与应用
１８
《工业控制计算机》２００６年１９卷第１０期
系纽带是实时数据库，它们三者之间的关系如图３所示。图２ＲＣ对于亚洲自动化软件市场增长的预测图３组态软件的组成结构示意图４工控组态软件在德生生产信息管理系统中的应用生产线是德生通用电器制造有限公司生产和管理的重要环节，其运行方式比较简单，基本都是独立控制，具有以下几个缺点：１）运行人员投入多，成本太高；２）由于位置分散，距离集控室较远，给系统的运行、维护和管理带来许多困难；３）位置分散，管理者不能第一时间了解到生产现场的数据信息，不能有效地控制生产线的计划数，给管理带来许多困难。因此，采用先进的生产控制技术，实现所有生产线的集中控制，不仅可以在很多方面解决生产线管理和生产信息下达的问题，而且将为构建统一的企业网，实现管控一体化创造一个良好的基础。下面我们以东莞德生通用电器制造有限公司的实施方案为例，介绍借助于组态王组态软件构筑生产信息管理监控系统。实践证明该方案从设计到实施都取得了良好的效果。４．１改造前系统构成有手工触发器、显示屏，全部是人工操作，生产线上的计数功能和数据收集功能都是人工按和人工抄写。并且还有工人手工把数据输入计算机。４．２实施方案根据厂房车间要求综合考虑和目前系统现状，采用分步完成改造的方案。第一步：我们利用红外线触发器对生产线上流过的产品进行累加。第二步：鉴于办公室的中心位置，车间的分散分布，我们采用网络连接，连接服务器，然后服务器将其接入整个以太网内，然后通过光电转换成数字信号传入计算机，计算机上的数字也是通过光电的收发器的转换成模拟信号传回到生产线上。第三步：对系统的Ｉ／Ｏ分配表的设置。在组态王内部是以Ｉ／Ｏ变量来存储外部信号的状态和数值得，必须把这些不同的变量与外部的信号之间的对应关系做出明确的定义，才能够正确设计出控制程序。对于生产信息管理系统，有２个控制信号要输入到计算机：实际投入和实际产出。计算机有２个控制信号要输出到生产线上的：计划投入和计划产出。
在进行软件设计时，必须按照表１来进行Ｉ／Ｏ变量的定义。
表１生产管理系统的Ｉ／Ｏ分配表
第四步：根据实际的需要，我们进行系统的调研。
第五步：就是对系统的实现。首先建立数据字典，然后在开
发环境中进行画面的设计与编辑。
第六步
：组态王与ＭｉｃｒｏｓｏｆｔＡｃｃｅｓｓ数据库建立连接
图４信息管理系统
在组态软件的选择上考虑到各子系统均已经过长时间的运
行
，操作人员对操作方式已经认可，不便做大的改动，保留各子
系统组态画面，监控系统采用２４点的组态王作为监控组态软件
系统监控画面采用层次型结构设计，各子系统之间很容易切换，
直观反映现场工况，且便于操作人员使用，简洁、直观、功能完善
是它的最大特点。采用层次型结构便于操作人员完成多个子系
统的准确切换
，避免由于系统结构繁琐造成的误操作。各子系统
也采用相近的功能菜单，切换方便，功能完善，在同一幅主画面
内可完成多项操作功能，且各子菜单均为弹出式。
监控系统包括系统系统的管理、生产画面、下达命令、画面
监控、实时管理、各种曲线显示和打印、各种报表生成等。要符合
德生生产信息管理系统人机界面的设计风格，按照分级浏览、逐
级细化的原则设计画面，采用弹出式窗口、下拉式菜单等多种符
合
Ｗｉｎｄｏｗｓ
标准的设计手段实现画面的切换和显示，单个画面
的工艺流程、信息显示（包括运行参数、状态、故障情况等）和各
种曲线要布局合理、生动，色调柔和。
５
结束语
组态软件市场从２０００年后期进入了一个高速增长的时期。
国内各家组态软件公司虽然相互存在差距
，但还没有哪一家形
成事实上的垄断，比起其它许多行业，组态软件市场竞争相对要
小的多，市场空间也极为广阔。组态软件的市场竞争对用户来说
无疑增加了选择的机会。
参考文献
［１］高春浦，等．微机测控技术［Ｍ］．北京：科学出版社，
２００４
［２］袁秀英，等．组态控制技术［Ｍ］．北京：电子工业出版社，
２００５
［３］北京亚控科技发展有限公司．组态王Ｖｅｒｓｉｏｎ６．５用户手册［Ｍ］
．２００３
［４］鹿玲杰、田燕燕，等．组态软件的设计与实现方法［Ｊ］．大庆石油学院
学报，
２００１
［收稿日期：２００６．６．１４］
１９
