桥架招标技术标准
配电桥架技术标准
目的：
为使开发建设项目施工材料与施工技术标准化、规范化，规范项目部现场施工管理，以及招标采购需要，特制定本技术标准。
正文内容：
一．工程概况
1、高层、地下车库、人防等区域。
2、施工地点：
3、建筑面积：
4、本次招标范围高层、地下车库、人防配电桥架。
二、技术要求及工艺质量
1、目的：
为使开发建设项目施工材料与施工技术标准化、规范化，规范项目部现场施工管理，以及招标采购需要，特制定本技术标准。
2、技术标准编制依据
施工图纸及要求
JB/T10216—2000 《电控配电用电缆桥架》
DB/ T144 《防火电缆槽盒》
CECS31：91 《钢制电缆桥架工程设计规范》
GB/T8624 《建筑材料燃烧性能分级方法》
GB/T5237 《建筑构件耐火试验方法》
JB/T6743 《户内户外钢制电缆桥架防腐环境技术要求》
GB50217 《电力工程电缆设计规范》
GB708 《冷轧钢板、钢带标准》
GB912 《普通碳素钢低合金钢薄板技术条件》
GB11253 《碳结构钢和低合金结构钢冷轧薄板及钢带》
GB1804 《未注公差尺寸的极限偏差》
GB/T1453-2003 《电缆桥架》
3 技术要求
3.1 本技术规范书为电缆桥架及相关附件的技术要求。
3.1.1 本次招标桥架以下几种型式：普通桥架采用喷塑钢制槽式桥架，一级负荷、人防负荷等采用防火钢制桥架，其附件符合规范要求，不配横担。
暂定数量详见材料表。
3.1.2 加工材料主要为钢制材料。
3.1.3 厚度要求：
电缆桥架宽度＜100 ≥1
100≤电缆桥架宽度＜150 ≥ 1.2
150≤电缆桥架宽度＜400 ≥ 1.5
400≤电缆桥架宽度＜800 ≥ 2
800≤电缆桥架宽度≥2.5
3.2 标准及规范
3.2.1 钢制桥架生产应符合国家规范和标准，并按经规定程序批准的图样及技术文件制造。
生产规范和标准如下：
GB912-89 碳素钢结构和低合金结构钢热轧薄钢板及钢带
GB11253-89 碳素钢结构和低合金结构钢冷轧薄钢板及钢带
GB/T5117-95 低碳钢及低合金高强度钢焊条
GB/3091-93 低压流体输送用镀锌焊接钢管
GB1720-79 漆膜附着力测定法
GB2759-81 机电产品的包装技术条件
3.3 钢制桥架技术要求
3.3.1桥架所用钢材及无机材料的品种和机械性能应符合国家规范和标准中的有关规定。
喷塑工艺流程
1、前处理：除油、除锈、磷化、钝化。
工件经前处理后不但表面没有油、锈、尘，而且原来银白色有光泽的表面上生成一层均匀而粗糙的不容易生锈的灰色磷化膜，既能防锈又能增加喷塑层的附着力
2、静电喷涂
利用静电吸附原理，在工件的表面均匀的喷上一层粉末涂料
3、高温固化
将喷涂好的工件推入固化炉，加热到预定的温度(一般185度)，并保温相应的时间(15分钟);开炉取出冷却即得到成品。
3.3.2桥架使用的钢材或型材必须采用国家正规大型企业所生产的优质产品。
3.3.3桥架的安装应符合国家规范和标准的规定。
3.3.4桥架的额定均匀分布载荷见下表：
3.3.5桥架应能承受1.5倍的额定均匀分布载荷,不致损坏。
3.3.6桥架挠度
水平支撑跨距一般为2米，垂直支撑跨距一般为1.5米。
在允许支吊跨距内，桥架承受额定的均匀分布载荷，并附加1000N集中载荷时，桥架挠度值不大于允许支吊跨距的5%。
托盘、梯架在承受额定均布荷载时的相对挠度不应大于1／200。
吊架横档或侧壁固定的托臂在承受托盘、梯架额定荷载时的最大挠度值与其长度之比不应大于1／100。
3.3.7桥架应有接地孔，用连接板连接桥架时，连接处的电阻值不大于0.1欧姆。
3.3.8 焊接：所有焊接要求平滑，不得有气孔、夹渣等缺陷。
3.3.9 制造精度。
桥架的每垮长度为2000mm，偏差+1mm。
桥架的宽度偏差：
当宽度大于400时，偏差为+3mm
当宽度小于或等于400时，偏差为+1.5mm
盖板宽度取正偏差，底取负偏差
3.3.10桥架内部不应有锐边、毛刺或损伤电缆绝缘的凸出部分。
4.要求
4.1 正常使用条件:
a) 温度－20℃～＋55℃；
b）相对湿度＜95%；
c）海拔高度不超过2000m。
注：特殊使用条件由供需双方约定。
4.2 电缆桥架应按规定程序批准的图样和技术文件制造，并符合本标准的要求。
4.3 材料
4.3.1 制造电缆桥架用板材应符合GB/T912、GB/T11253中有关规定。
4.3.2 电缆桥架焊接用焊条应符合GB/T5117规定。
4.3.3 表面防腐层材料应符合相应的标准规定。
4.3.4 螺栓、螺母、平垫、弹垫应分别符合GB/T 5780、GB/T 6170、GB/T 97.1、GB/T 93的规定。
4.4 外观
4.4.1 电缆桥架涂层表面质量应符合表3规定。
表3
4.4.2 电缆桥架加工成形后，断面形状应端正，无弯曲、扭曲、裂纹、边沿毛刺等缺陷。
4.4.3 电缆桥架的走线槽应光滑、平整，无损伤电缆绝缘的凸起和尖角。
4.5 焊接要求:焊接件所有焊缝应均匀，不得有漏焊、虚焊、裂纹、夹渣、烧穿、弧坑等缺陷。
4.6 电缆桥架表面处理
4.6.1 电缆桥架表面应根据工作环境的要求进行喷涂防护处理,各种防护层厚度应≥60μm，附着力按附录C试验不低于2级
4.6.2 附件表面防腐处理应与电缆桥架主体结构相一致。
4.6.3 喷涂处理后的表面光泽度应不低于60%。
4.6.4 表面防护层经48h耐盐雾试验（中性NSS），涂层表面色泽有明显变化，但无气泡等缺陷，底金属无锈点。
4.7 制造要求
电缆桥架表面平面度允差：
喷涂电缆桥架平面度允差每增米不大于4mm。
注：电缆桥架宽度不足一米者按一米计算。
4.8 接地
4.8.1 非金属材料表面处理的电缆桥架应有良好接地。
4.8.2 电缆桥架用连接板连接时，两槽体间的连接电阻不大于0.1Ω
4.9 承载性
电缆桥架应具有一定的承载能力，在额定的均布载荷和支吊跨距下的挠度值见表。
5. 出厂检验资料
生产厂家须具有相应生产资质，产品须经生产厂质量检验部门检验合格，并附合格证后方可出厂，随车附产品资料。
高低压配电工程招标技术要求
高低压配电工程招标技术要求(总22页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--高、低压配电工程招标技术要求第一部分工程范围及配合要求一、工程范围1.负责供电方案报批，各种用电施工手续的代为办理，即提供业主正式供电的交钥匙工程。
2.高压外线方案及电缆通道设计。
3.负责供电方案批准并经我司书面同意的高压开关站至小区红线范围内高压配电室及各变配电房的高压电缆通道及高压电缆施工（若市政电缆通道已形成，则为办理高压电缆通道占用手续）。
4.高压配电室及变配电室内桥架及低压母线槽的供应、安装、调试。
（含到发电机房低压回路）5.高低压配电设备和高低压计量装置的供应、安装、调试：变配电房内高/低压配电柜、开关柜 (包括中置开关柜、负荷开关柜、低压配电屏及相关屏柜)、变压器（含温控器及保护外壳）的供应安装 (包括槽钢基础) 。
6.高压配电室及变配电室接地装置敷设施工：供应及安装变配电设施设备接地系统装置包括：铜牌、铜带、铜线、预埋管件、焊接等相关配件和材料。
7.高压柜、低压柜、变压器内部及相互间的母排/电缆连接。
8.高、低压配电柜、开关柜及变压器之间的二次配线工作。
9.高压变配电综合保护装置的供应、安装、调试。
10.高压配电室高压系统模拟板制作、供应；变配电房内绝缘垫、所需的全部劳保用品及专用工具的提供。
11.配电房内的孔洞封堵及防鼠网等安装。
12.各配电室低压配电屏至各楼强电竖井集中电表箱内的低压电缆和低压母线槽敷设。
13.各栋居住楼安装住房一户一表，低压配电柜内所安装分表必须由成都市电业局或质量技术监督局出具检测合格的证明。
乙方负责集中抄表装置的安装及调试，并负责确保安装上述表数给甲方使用。
一户一表工程中的电表、表箱、集中抄表器、用电查询装置、电线电缆及其安装与维护工程（含IC卡办理等）。
14.高压供电手续、低压户表用电手续、竣工验收通电等相关手续办理并保证按合同工期要求通电。
技术要求响应
技术要求响应本部分内容为对标书文件技术要求的响应。
1 ．1 主要元器件及材料的选型严格按照图纸中标明的型号规格。
未经甲方同意，决不随意更改或替换。
1 ．2 电控柜现场操作站均按甲方要求制作。
2 ．我方保证严格按甲方提供的电气图纸资料进行制造安装。
不随意更改图纸中已确定的控制原理或控制方式。
如确有需要，必须得到甲方的确认。
3 ．1 严格按照国家标准及图纸要求进行现场安装a 现场电缆走电缆桥架及穿线钢管保护，负荷终端及信号终端的电缆采用塑套金属软管保护（不宜装金属软管的电缆采用电缆锁紧器在桥架开孔处缩紧并保护电缆）b 电控柜，电缆桥架，穿线钢管等在正常情况下不带电金属件均做可靠接地（PE 地）c 电缆桥架，穿线钢管等，在拼接处用导线做可靠的电气连接。
d 电缆桥架采用弯通，三通，变径等标准接头，电缆桥架段间连接采用螺钉连接，必须的焊接连接处打磨平整并做与桥架相同的外饰。
电控柜与电缆桥架的颜色保持统一。
e 电缆桥架的安装保证足够的水平度，直线度，整体效果美观大方。
穿线钢管必须采用标准镀锌钢管，弯管制作无明显变形。
穿线钢管采用管卡固定，穿线钢管与电缆桥架的连接处采用缩紧片固定。
f 有的电气连接采用接头连接，根据不同设备，元件的情况分别采用针型接头，O 型接头，u 型接头等，可以采用O 型接头的地方不采用U 型接头。
3.2 严格按照招标文件附件《设备电控装置制造,安装及验收技术条件》组织生产。
控制柜门上控制及指示元器件布置合理，美观，安装牢靠。
可单独方便的更换而不影响其他电器元件和导线束的固定。
3.3 控制柜内主要元器件采用标准导轨安装，更换方便。
3.4 控制柜内所有连线均采用铜制镀银线鼻子压接，保证接触良好。
连线号码管采用专用号码套管，具有清晰牢靠，不退色，不脱落的优点。
3.5 柜内母线采用ZMJ 母线夹和绝缘支撑件。
母线夹由高强度，高阻燃PPO 复合材料热塑料成型，绝缘支撑件用套管式模压结构3.6 保证电器元件动作可靠，触头接触良好，灭弧装置和动作机构齐全，运行声音正常。

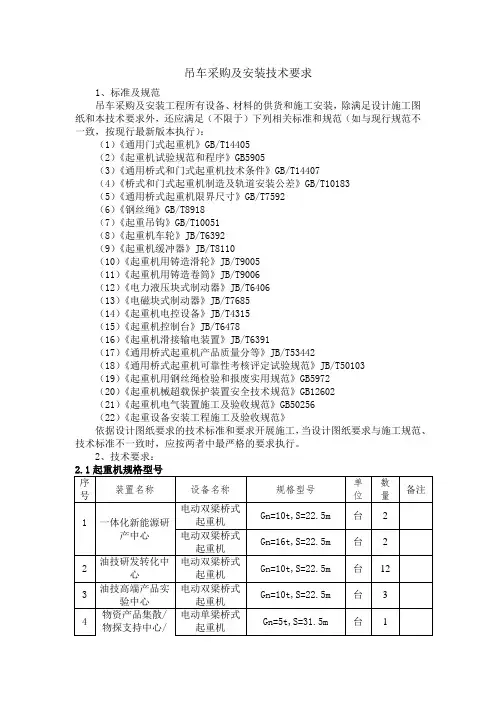

吊车采购及安装技术要求
吊车采购及安装技术要求1、标准及规范吊车采购及安装工程所有设备、材料的供货和施工安装，除满足设计施工图纸和本技术要求外，还应满足（不限于）下列相关标准和规范（如与现行规范不一致，按现行最新版本执行）：（1）《通用门式起重机》GB/T14405（2）《起重机试验规范和程序》GB5905（3）《通用桥式和门式起重机技术条件》GB/T14407（4）《桥式和门式起重机制造及轨道安装公差》GB/T10183（5）《通用桥式起重机限界尺寸》GB/T7592（6）《钢丝绳》GB/T8918（7）《起重吊钩》GB/T10051（8）《起重机车轮》JB/T6392（9）《起重机缓冲器》JB/T8110（10）《起重机用铸造滑轮》JB/T9005（11）《起重机用铸造卷筒》JB/T9006（12）《电力液压块式制动器》JB/T6406（13）《电磁块式制动器》JB/T7685（14）《起重机电控设备》JB/T4315（15）《起重机控制台》JB/T6478（16）《起重机滑接输电装置》JB/T6391（17）《通用桥式起重机产品质量分等》JB/T53442（18）《通用桥式起重机可靠性考核评定试验规范》JB/T50103（19）《起重机用钢丝绳检验和报废实用规范》GB5972（20）《起重机械超载保护装置安全技术规范》GB12602（21）《起重机电气装置施工及验收规范》GB50256（22）《起重设备安装工程施工及验收规范》依据设计图纸要求的技术标准和要求开展施工，当设计图纸要求与施工规范、技术标准不一致时，应按两者中最严格的要求执行。
2、技术要求：2.2 使用要求2.2.1全车变频调速。
2.2.2操纵方式为：有线手控＋无线遥控。
2.2.3 双梁桥式、龙门起重机主要由架结构、大车运行机构、小车（分别含有起升和小车运行机构）以及电气设备四大部分及其附件组成。
2.2.4 起重机集电器根据车间实际位置进行现场调整安装。

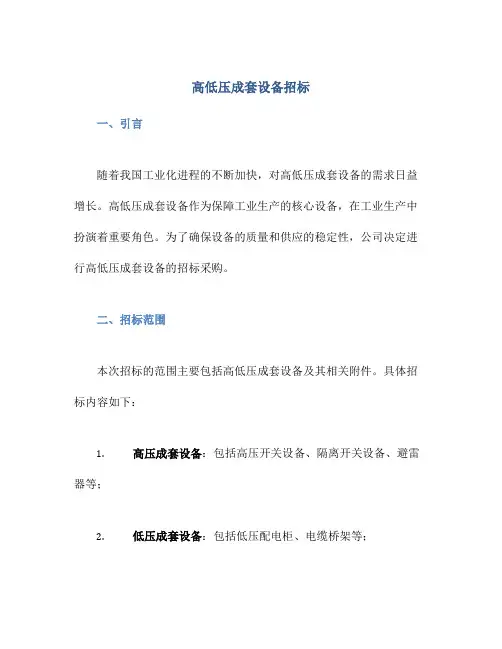

高低压成套设备招标
高低压成套设备招标一、引言随着我国工业化进程的不断加快，对高低压成套设备的需求日益增长。
高低压成套设备作为保障工业生产的核心设备，在工业生产中扮演着重要角色。
为了确保设备的质量和供应的稳定性，公司决定进行高低压成套设备的招标采购。
二、招标范围本次招标的范围主要包括高低压成套设备及其相关附件。
具体招标内容如下：1.高压成套设备：包括高压开关设备、隔离开关设备、避雷器等；2.低压成套设备：包括低压配电柜、电缆桥架等；3.相关附件：如电缆、接线端子等。
三、招标要求为确保本次招标的顺利进行，我们对招标方提出如下要求：1.具备相关资质：招标方须具备相关生产、销售该类设备的资质，并能提供相关证明文件；2.供货能力：招标方应具备良好的供货能力，能够按时交付所需设备；3.品质保证：所提供的设备须符合国家相关标准，且招标方需提供产品质量保证书。
四、招标流程本次招标采取公开招标的方式进行，招标流程如下：1.公告招标：发布招标公告，明确招标范围、要求及流程；2.报名参与：有意愿参与招标的厂家需在规定时间内进行报名，提交相关资质文件；3.资格审核：招标方对报名厂家进行资格审核，确保符合招标要求；4.投标：资格审核合格的厂家进行投标，提交技术及商务方面的文件；5.评标：招标方对各厂家的投标文件进行评标，综合考虑价格、质量、交货期等因素进行评定；6.中标通知：最终确定中标厂家，并发出中标通知书；7.合同签订：中标厂家与招标方签订正式合同，明确供货细则。
五、招标注意事项在参与招标过程中，招标方需注意以下事项：1.信息真实性：参与招标的厂家需提供真实有效的资料，如有虚假信息将取消资格；2.竞争公平：招标方将严格监督招标过程，确保竞争公平；3.保密原则：对招标文件及相关资料进行保密处理，不得外泄。
六、结语通过本次高低压成套设备的招标，我们希望能够找到合适的供应商，为公司的生产提供稳定可靠的设备支持。
在招标过程中，我们将遵循公开、公平、公正的原则，确保招标工作的顺利进行。

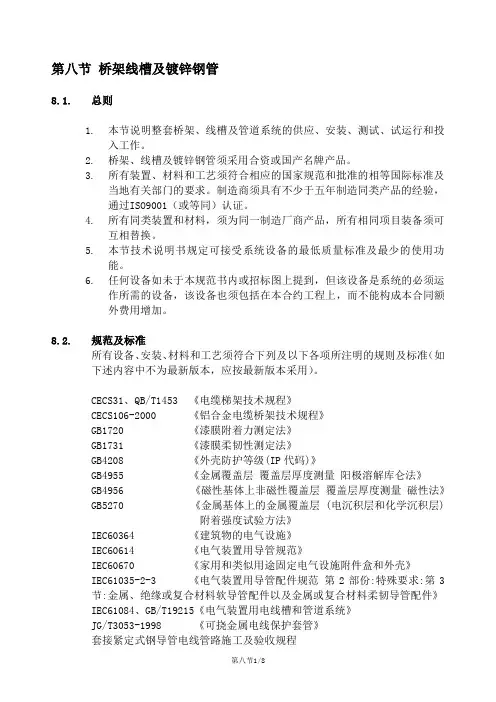

桥架线槽及镀锌钢管
