20. 创鲁班奖工程经典做法
创建鲁班奖工程设备管线布置及细部做法
5.1 定位
1）根据管井结构布置管道位置，原则上大管在里小管在外；有伐门、补偿器的 靠外；不需经常检修和维护的靠里；有支管的考虑支管接出高度与方向，使其 走向顺畅无交叉。
2）阀门、补偿器等部件设置高度应便于操作、检修。
管龙井定位大样图
*
一、设备、管线综合布置
5、管井布置
5.2 间距
1）根据保温厚度、套管规格及阀件确定，还要考虑检修、操作方便。原则上成排 管道间距一致。
*
一、设备、管线综合布置
5、管井布置
支架
共用支架、标高一致
检查口
排水管检查口标高一致
阀门位 置统一
水表方 便查看
管线、阀门、水表排布有序
支撑板
立管固定支架
*
一、设备、管线综合布置
6、机房布置
6.1 设备排布
1）定位：设备布置成排成行，按设备技术文件要求，留出安装、检修、操作空间 和机房通道。同类设备集中布置，排列整齐；考虑接管方便、顺畅。用水设备 四周设置排水沟槽。
2）《民用建筑设计通则》GB50325：洗脸盆或盥洗槽水嘴中心与侧墙面凈距不
宜小于0.55m，并列洗脸盆或盥洗槽水嘴中心间距不小于0.7m，单侧并列洗
脸盆或盥洗槽外沿距对面墙凈距不小于1.25m，双侧并列洗脸盆或盥洗槽外
沿之间凈距不小于1.8m，并列小便器的中心距离不小于0.65m。
一、设备、管线综合布置
6、机房布置
6.2 管线排布
BIM应用：方案2：风管走上方，桥架走中间，管道走下方 。
*
一、设备、管线综合布置
7、地下室车库布置
7.1 管线排布
1）原则：先大口径空调水总管、风管，再消防喷淋干（支）管，后其他管线；水 电分设或电上水下；管线密集处可分层排布、注意控制标高。

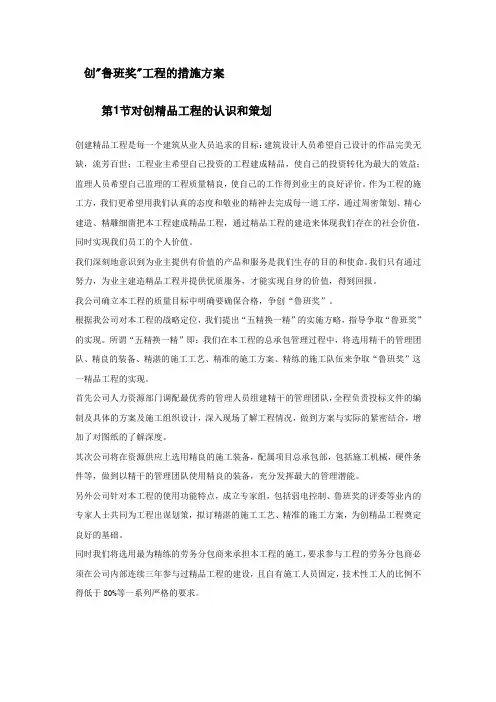

创鲁班奖工程的措施方案
创"鲁班奖"工程的措施方案第1节对创精品工程的认识和策划创建精品工程是每一个建筑从业人员追求的目标：建筑设计人员希望自己设计的作品完美无缺，流芳百世；工程业主希望自己投资的工程建成精品，使自己的投资转化为最大的效益；监理人员希望自己监理的工程质量精良，使自己的工作得到业主的良好评价。
作为工程的施工方，我们更希望用我们认真的态度和敬业的精神去完成每一道工序，通过周密策划、精心建造、精雕细凿把本工程建成精品工程，通过精品工程的建造来体现我们存在的社会价值，同时实现我们员工的个人价值。
我们深刻地意识到为业主提供有价值的产品和服务是我们生存的目的和使命。
我们只有通过努力，为业主建造精品工程并提供优质服务，才能实现自身的价值，得到回报。
我公司确立本工程的质量目标中明确要确保合格，争创“鲁班奖”。
根据我公司对本工程的战略定位，我们提出“五精换一精”的实施方略，指导争取“鲁班奖”的实现。
所谓“五精换一精”即：我们在本工程的总承包管理过程中，将选用精干的管理团队、精良的装备、精湛的施工工艺、精准的施工方案、精练的施工队伍来争取“鲁班奖”这一精品工程的实现。
首先公司人力资源部门调配最优秀的管理人员组建精干的管理团队，全程负责投标文件的编制及具体的方案及施工组织设计，深入现场了解工程情况，做到方案与实际的紧密结合，增加了对图纸的了解深度。
其次公司将在资源供应上选用精良的施工装备，配属项目总承包部，包括施工机械，硬件条件等，做到以精干的管理团队使用精良的装备，充分发挥最大的管理潜能。
另外公司针对本工程的使用功能特点，成立专家组，包括弱电控制、鲁班奖的评委等业内的专家人士共同为工程出谋划策，拟订精湛的施工工艺、精准的施工方案，为创精品工程奠定良好的基础。
同时我们将选用最为精练的劳务分包商来承担本工程的施工，要求参与工程的劳务分包商必须在公司内部连续三年参与过精品工程的建设，且自有施工人员固定，技术性工人的比例不得低于80%等一系列严格的要求。
鲁班奖工程的细部做法及规范要求
鲁班奖⼯程的细部做法及规范要求鲁班奖⼯程的细部做法及规范要求主要内容提要：1、室内地⾯⼯程2、室内饰⾯⼯程3、门窗⼯程4、室内吊顶⼯程5、室内墙⾯饰⾯砖（⽯材）⼯程6、室内细部⼯程7、开关、插座⾯板就及灯具的安装8、卫⽣设备的安装9、隐蔽式消⽕栓的设置10、关于其他问题的细部处理11、室外墙⾯饰⾯砖⼯程12、室外墙⾯涂饰⼯程13、室外其他⼯程附录：1、有关规范中的相关强制性条⽂2、创优必备资料1.室内地⾯⼯程基本要求：⾯层与下⼀层结合应牢固，⽆空⿎，表⾯清晰，⾊泽⼀致，接缝平整，板块⽆裂纹，掉⾓，缺棱等缺陷1.1整体⾯层不同功能区域、不同材料的地⾯交接处应设置分格缝；楼地⾯超长时，宜在2-3根轴线处留置变形缝；相邻地⾯⾯层有⾼差处分界线做法；厨卫间、⽔箱间或其他有排⽔要求的建筑地⾯⾯层采⽤防⽔、防滑类⾯层。
与相连接各类⾯层的标⾼有⾼差时，⾼差应符合设计要求。
厨卫间等地⾯⼀般应低于其他房间地⾯10-20mm，门⼝企⼝处⽤硬质塑料板条或⾦属条做⾼低分界线。
厕浴间、厨房楼板四周除门洞外，应做砼翻边，其⾼度不应⼩于120mm。
1.2块材⾯层块材⾯层排砖原则（⼀）建筑的公共部分、门厅、起居室应由房中间向四周排砖，周边应对称。
厨卫间可从⼀边排砖，但⽆论从中间或⼀边排砖均不得出现⼩于1/2的条砖。
块材⾯层排砖原则（⼆）公共建筑的⼤厅等有柱⼦的地⾯，必须以柱⼦居中排砖，优先考虑柱⼦与地⾯四周圈边做法，经设计同意也可不做圈边。
块材⾯层排砖原则（三）地⾯砖与墙⾯砖尺⼨相同者，砖缝应贯通；⽯材、⾯砖踢脚缝应与地⾯砖缝贯通；室内相通的房间砖缝必须贯通；房间与过道之间砖缝尽量贯通。
块材⾯层排砖原则（四）其他要求：⽯材或⾯砖接缝处不得出现⼆次加磨现象，防⽌接缝处的光泽出现明显⾊差；门⼝两边的砖裁割应对称。
⾯层铺设与勾缝基本要求：铺设地⾯砖宜采⽤⽔泥砂浆粘结料，⼀般铺设厚度为10~15mm，地⾯砖缝宽，⼀般为3~6mm，地⾯砖勾缝深度为⾯砖表⾯凹1~2mm，如采⽤⽆缝⾯地砧，必须确保粘结砂浆的严密，砖缝应在粘结材料初凝前调整。

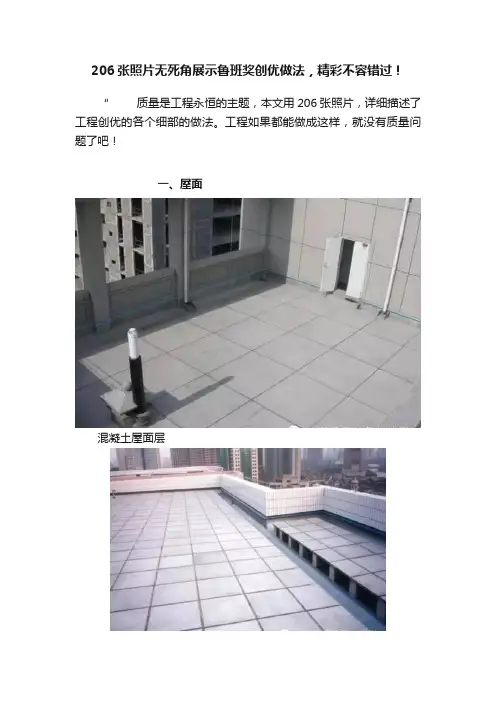

206张照片无死角展示鲁班奖创优做法，精彩不容错过！
206张照片无死角展示鲁班奖创优做法，精彩不容错过！“质量是工程永恒的主题，本文用206张照片，详细描述了工程创优的各个细部的做法。
工程如果都能做成这样，就没有质量问题了吧！一、屋面混凝土屋面层隔热板屋面层广场砖屋面层磁片屋面层广场砖屋面层通气管细部做法1通气管细部做法2通气管细部做法3通气管细部做法4排气孔做法1排气孔做法2排气孔做法3排气孔做法4排气孔做法5排气孔做法6栈桥做法1栈桥做法2水簸箕做法1水簸箕做法2水簸箕做法3水簸箕做法4爬梯做法1爬梯做法2排气风帽细部做法1排气风帽细部做法2排气风帽做法3排气风帽做法4排气风帽做法5刮白女儿墙做法水泥粉刷女儿墙做法1水泥粉刷女儿墙做法2泛水做法1泛水做法3泛水做法3泛水做法5泛水做法6女儿墙水泥压顶做法1女儿墙水泥压顶做法2女儿墙面砖压顶做法1女儿墙面砖压顶做法2屋面变形缝做法女儿墙变形缝变法女儿墙压顶滴水做法1女儿墙压顶滴水做法2屋面构架滴水做法1屋面构架滴水做法2屋面构件面砖饰面排版1屋面雨蓬做法1屋面雨蓬做法2避雷带做法避雷带引下线标识避雷网支架根部收口屋面风机做法风机标识风管软接间接地跨接屋面景观灯做法1屋面景观灯做法1屋面冷却塔、阀门、管道安装屋面管道、支架接地做法金属栈桥接地跨接二、电梯机房上返式电梯间做法钢丝洞口做法地面电缆桥架做法电梯主机支墩做法三、楼梯间石材楼梯做法石材踏步踢脚线做法顶层休息平台10cm翻口做法梯段侧面挡水板块材踏步做法1块材踏步做法2水泥砂浆粉刷楼梯做法1水泥砂浆粉刷楼梯做法2踏步防滑条做法踏步阳角嵌铜条做法水泥砂浆粉刷踢脚线做法滴水线做法四、室内装修地砖铺贴排版合理1地砖铺贴排版合理2地砖铺贴排版合理3地砖铺贴排版合理4地砖铺贴排版合理5地砖铺贴排版合理6墙、地砖对缝铺贴1墙、地砖对缝铺贴2根部打胶到位块材踢脚线做法不锈钢踢脚线做法室内吊顶灯具、烟感、喷淋头、广播、风口应做到成行成线室内吊顶灯具、烟感、喷淋头、广播、风口应做到成行成线涂料与石材交接处理顶棚涂料与墙纸交接处理顶棚与墙面交接处理1顶棚与墙面交接处理2风口居中安装五、门窗块料窗台做法水泥砂浆粉刷窗台做法涂料窗户滴水线做法块材老鹰嘴滴水线做法涂料窗户滴水线做法合页细部安装做法六、卫生间洁具居中安装1洁具居中安装2地漏居中安装1地漏居中安装2地漏居中安装3地漏居中安装4卫生间门套根部处理1卫生间门套根部处理2洗脸盆下水管做法洗脸盆下水管做法洗脸盆下水口处理七、管道井管道井1管道井2八、强弱电井强弱电井1强弱电井2九、新风机房十、地下车库水泥砂浆百页车道入口水泥砂浆钢管压槽车道入口。
工程质量鲁班奖实例施工细部做法图文解析
工程质量鲁班奖实例施工细部做法图文解析一、基础与主体结构施工阶段细部做法1、墙体钢筋绑扎时设置水平、竖向梯格筋，以控制保护层厚度、截面尺寸和钢筋位移，梯格筋端部刷防锈漆。
2、柱子钢筋绑扎时设置外置式箍筋框，以控制纵筋间距、保护层厚度、截面尺寸和钢筋位移等。
3、皮数杆控制柱箍筋位置和间距。
4、为保证柱子垂直度、表面平整度等指标，圆柱采用定型钢模板，方柱均采用18mm厚木夹板。
5、为保证地下室弧形墙的弧度、垂直度、表面平整度等指标，加快施工进度，局部采用可伸缩弧形模板。
6、为保证外墙竖向连接处接缝严密，避免“凸台”、“凹槎”现象，在底层墙体临近顶板处预埋穿墙螺栓，设计外墙模板小挑架。
7、楼板水电洞口采用预制整体定型模板预留，严禁事后开凿。
8、后浇带、施工缝处分隔模板作开圆洞处理，以便水平钢筋贯穿。
9、加气砼砌块统一勾缝细部处理。
二、装饰装修施工阶段细部做法1、管道底部做成锥体形状，美观大方。
2、地漏处面砖细部做法。
3、卫生洁具安装居中，稳固；地漏设置合理，美观。
4、吊顶标高线的水平控制到位，吊点分布均匀牢固。
5、地砖接缝平整、颜色一致。
6、室内面砖墙面变形缝细部做法。
7、卫生间离缝铺贴，水平缝2.5MM，垂直缝3MM，有效消除视觉误差，立体感强，简洁大方。
三、安装工程施工阶段细部做法1、管井内各种管道的安装时，用不同颜色加以标识，U形卡使用圆钢套塑料软管。
2、管道穿板护套细部处理。
3、开关、插座标高一致。
4、柜内线缆排列清晰。
5、管道标识明确、排列整齐。
6、风管变截面过渡做法。
7、机房设备基础有组织排水细部做法。
8、管廊层次分明、布置合理。
来源建筑工程鲁班联盟工程质量整理。
鲁班奖工程机电设备安装的典型做法
鲁班奖工程机电设备安装的几种典型做法一、屋面设备
1.风机电源管要设防水弯，金属软管为防液型，进接线盒要留有滴水弧度。
2.风管软接设跨接线。
3.风机设防虫网罩。
4.屋面设备基础接地，用大于4平方软线与接地母线跨接，不允许接地母线直接与设备基础焊接。
二、设备机房
机房设备管道布局
1.设备、管道布局合理，基础及设备整齐，减震设施齐全，水泵四周设有排水沟
2.泵房、机房各种管道在安装前要进行综合排布，采用共用支架，并预留好设备的检修空间。
管道布置均匀合理，间距一致。
3.管道穿越吸引墙面根部处理美观。
4.管道穿越墙面未经处理
5.管道排列整齐，阀门仪表成排成线。
6.不锈钢管、塑料管的管卡不能与管材直接接触，要使用柔性垫
片。
三、设备接地
1.机房地面及基础施工前应将接地母线预留至设备基础附近，设备就位后通过导线与设备外壳跨接。
不允许接地母线直接与设备基础焊接。
2.不允许接地母线在地面上明敷设。
3.不允许接地母线直接与设备基础焊接。
四、配电间
1．整体布置合理，接地母线与设备跨接齐全。
2.防火封堵严密，外形美观。
3.电缆排列整齐，固定牢固，标识齐全。
五、明配电管
1.转角处支架合理，并设有固定支架。
2.管道排列整齐，成排管道弧度一致，
六、天花排布
1.块状天花下的机电设施应安装在天花块中心。
2.条状或整板的天花板下的设施应均匀排布，成排成线，有规律可循。
鲁班奖工程创优措施
鲁班奖工程创优举措（波及组织机构、职责、质量、申报、资料）本工程我单位承诺的质量目标为“鲁班奖”，为了保证质量目标的顺利实现，在工程质量各项保证举措的基础上拟订工程创优举措。
1组织结构系统在总承包项目部的一致领导下，成立创优实行领导小组。
由项目经理为组长，总工程师为副组长，成员由各专业技术人员和质量管理人员构成。
其组织结构系统如图 7.7.1 所示：总承包质量管理领导小组项目经理项目副经理项目总工程师自行施工质量小组专业分包质量小组施质商施质商工量工量技安务技安务术全术全部部部部部部专业工程师兼职质检员各专业施工队图创优组织结构2项目部职责项目部是整个工程创优活动的履行机构，在领导小组的指导、监察下进行工程的施工和管理；组织项目自检小组，由项目经理任组长，项目副经理、项目总工程师、质量经理任副组长，每周对工程质量进行检查，并将检查、整顿结果向领导小组报告；主动接受、配合公司和上司管理部门组织的检查、指导，虚心接受各级检查小组提出的建议，并实时按要求进行整顿，并将结果向领导小组报告；对检查组提出的问题实时进行原由剖析，并对有关人员进行培训、教育，预防有关问题的再发生；在各施工班组中组织质量创优比赛，保证创优活动的顺利进行。
3主要人员职责项目经理：是整个工程创优工作的第一责任人，按本方法将工程创优目标层层分解，成立各级人员的质量责任制，详细落实到每个责任人；组织拟订赏罚制度和查核举措，并按期进行查核。
在整个项目部内部形成优秀的创优气氛，按期组织检查，发现有不利于创优的要素实时纠正。
项目副经理：是整个创优工作的直接责任人，有效合理地分配资源，保证各项计划的实现；组织创优比赛，按期组织对各作业班组施工的查验批、分项工程进行检查、评选，并将结果张榜宣告，同时报项目经理进行赏罚；负责填写施工日志，按施工不一样阶段对证量有特点的部分进行摄影和摄像，并将有关素材交资料员妥当保留。
项目总工程师：是整个创优工作的重要责任人，组织拟订施工组织设计、质量通病预防举措，编制工程创优的详尽质量保证举措和安全保证举措，依据工程特点区分单位工程、分部（子分部）工程、分项（子分项）工程和查验批，并将各查验批、分项、分部（子分部）、单位（子单位）工程的质量要求进行详尽交底；组织成立 QC小组，对工程施工中的难点、重点点实行攻关，解决问题，保证创优；组织全体工程技术人员在工程中踊跃推行使用“新资料、新技术、新工艺、新设施”，提升工程的科技含量，用科技来提升工程质量；按期组织对已形成的工程资料进行检查、剖析、讲评，发现不切合要求的实时进行纠正。
鲁班奖工程创优规划及措施
鲁班奖工程创优规划及措施【鲁班奖工程创优规划及措施】一、背景介绍鲁班奖是中国建筑业最高荣誉奖项，旨在表彰在建筑工程领域中具有卓越贡献的企业和个人。
为了进一步提升鲁班奖工程的质量和水平，制定了本次鲁班奖工程创优规划及措施。
二、创优目标1. 提高工程质量：通过创新技术和管理手段，提升鲁班奖工程的质量标准，实现工程质量的持续提升。
2. 优化工程流程：通过优化施工流程，提高工程效率，缩短工期，降低成本，实现工程的高效完成。
3. 加强安全管理：建立完善的安全管理体系，提升鲁班奖工程的施工安全水平，确保工程的安全可靠。
三、创优措施1. 技术创新：a. 推广应用先进的建筑技术和工程设备，提高工程施工的精确度和效率。
b. 引进智能化施工系统，实现工程的数字化管理和监控，提高工程质量和安全性。
c. 加强BIM技术在工程设计和施工中的应用，提高工程的设计精度和施工质量。
2. 管理创新：a. 建立健全的工程管理体系，明确责任分工，加强工程进度和质量的监控。
b. 强化项目管理，加强与各参与方的沟通协作，确保工程各环节的协调和顺利进行。
c. 制定详细的工程施工方案，明确工序和工艺要求，确保施工流程的规范和有序进行。
3. 人才培养：a. 加强鲁班奖工程管理人员的培训和学习，提升其工程管理和技术水平。
b. 建立鲁班奖工程创优经验交流平台，促进工程管理经验的分享和学习。
c. 建立激励机制，鼓励工程管理人员和施工人员积极参与鲁班奖工程，提高其工作积极性和责任心。
四、创优效果评估1. 工程质量评估：制定工程质量评估指标体系，对鲁班奖工程进行全面评估，确保工程质量达到国际先进水平。
2. 工程效率评估：通过对工程进度和成本的监控，评估工程施工的效率和经济性，实现工程的高效完成。
3. 安全管理评估：建立安全管理评估体系，对鲁班奖工程的安全管理进行评估，确保工程施工的安全可靠。
五、总结本次鲁班奖工程创优规划及措施旨在提升鲁班奖工程的质量和水平，通过技术创新、管理创新和人才培养等措施，实现工程质量的持续提升和工程效率的提高。
创建鲁班奖工程机电安装细部做法指导109页(含大量实例图)
创建鲁班奖工程机电安装细部做法指导2014年4月28日第六章安装工程第一节安装工程通用部分1.2设备间设、备管线综合布置1.2.1材料：电子版设计图纸、图纸会审纪要、设备技术参数资料。
1.2.2工具：计算机、CAD软件或三维设计软件。
1.2.3工序：安装电子版原设计图→各专业图纸叠加→找出管线碰撞点→调整管线空间位置消除碰撞→确定支架形式→绘制综合布置图→设计单位确认→施工。
1.2.4工艺方法：（1）在设备、管线参数确定后，设备间机电工程施工前完成深化设计；设备间安装工程施工前，经业主向原设计单位索要各专业电子版设计图纸，在计算机上安装CAD软件及电子版设计图纸。
（2）利用CAD或三维深化设计软件对安装各专业图纸进行叠加，找出管线、设备碰撞位置。
（3）对于碰撞的管线、设备，调整时应遵循下列原则：①确定设备和设备相连的管、配件尺寸及管线进出口位置；②排布达到设备的进出口，设备基础的中心线或外边沿、设备中心线或边沿、立管中心线、支架、仪表、阀门操作手柄等标高、朝向一致；③管线宜靠近墙、梁集中合理布设。
（4）形成的深化图，提交原设计单位确认后实施；（5）安装各专业统一按照深化设计图规定的空间位置进行设备间施工（距离弯头500mm范围内应设置支吊架）。
1.2.5控制要点：成行成线、维护方便、按照综合管线布置图施工。
1.2.6质量要求：设备、管线排列整齐，成行成排，部件标高、朝向一致。
1.2.7做法详图：图1.2-1制冷机房深化设计剖面图1.2.8实例图：图1.2-3泵房综合布置效果图1.2-2制冷机房深化设计三维布置图1.5电气竖井1.5.1 材料：电子版设计图纸、图纸会审纪要。
1.5.2 工具：钢卷尺、红外放线仪、计算机、CAD软件或三维设计软件1.5.3.工序：核对预留孔洞→计算机排版→调整设备位置、标高→绘制布置图→根部处理→施工。
1.5.4工艺方法：（1）根据设计图纸、桥架容量及尺寸、配电箱尺寸，核对竖井管线设备位置及孔洞预留尺寸、位置，利用CAD 或三维深化设计软件布置电井内设施；（2）排布应遵循下列原则：①强弱电分开，且相对集中；②配电箱应沿墙整齐排列，同范围箱体下沿标高一致。
掌握细部做法创建鲁班奖工程（主体结构）
掌握细部做法创建鲁班奖工程（主体结构）钢筋工程：1.钢筋绑扎应采取定位措施，柱、剪力墙的钢筋定位卡设置于模板上口；钢筋的混凝土保护层采用专用垫块控制，清水混凝土柱、墙体结构宜选用与混凝土颜色一致的塑料卡环，梁、板可以采用混凝土成品垫块。
2.板上、下层钢筋间应设置专用马凳，马凳采用钢筋时，钢筋直径应确保承受荷载不变形，间距不大于1000毫米，梅花形布置。
3.钢筋绑扎时绑扎结应与最外层钢筋平齐，绑扎丝尾部压向钢筋内侧，钢筋应横平竖直，绑扎牢固。
剪力墙、板钢筋绑扎采用八字扣，柱箍筋绑扎宜采用缠扣，梁上部纵向筋的箍筋绑扎宜采用套扣法绑扎。
绑扎时水平挂线，竖向吊线，控制水平度、垂直度。
4.墙、柱等竖向构件的外露钢筋在浇筑混凝土前应采取套好塑料保护管或包裹彩布条等措施，并在混凝土浇筑后，及时用布或棉纱沾水将被污染的钢筋擦净，确保钢筋不被污染。
5.钢筋保护层厚度按正偏差控制，提高钢筋防腐蚀能力。
模板工程：1.模板体系的选择：镜面混凝土：可采用优质木胶合板粘贴PVC板，宜选用塑料模板或成品覆塑板；清水混凝土：建议采用优质覆膜木胶合板或全钢大模板；楼梯、洞口：建议采用易装拆的定制钢模板；高层建筑竖向构件、楼梯间：建议采用定型全钢大模板，电梯井建议采用专用钢模板；基础及地下沟道：模板种类可适当放宽，若使用钢模板，必须使用优质普通钢模板。
2.模板接缝处应粘贴双面胶带，确保接缝处不漏浆。
3.木模板若边角损坏，应刨平，并刷封边漆保护。
4.对于后浇带、悬挑构件模板拆除时，不能使构件处于受力不允许的悬挑状态，避免构件下垂及产生裂缝。
5.模板组装，拼缝对拉螺栓安装要有规律，对拉螺栓端头封堵宜采用圆形弹性橡胶垫块，加固要牢固，可根据情况加装塑料线角、装饰线等。
混凝土工程：1. 混凝土浇筑时严格控制配合比，以及混凝土分层浇筑厚度和振捣时间，防止气泡产生。
2. 混凝土施工缝浮浆处理，弹出剔凿控制线，用无齿锯按线切出剔凿范围及深度，再将浮浆剔净，均匀露出石子。
