数字光纤通信系统的系统设计
摘要：数字光纤通信是现代新兴的通信系统传输技术,相比于模拟光纤通信具有很多优势。数字通信有很多的优点，灵敏度高、传输质量好。因此，大容量长距离的光纤通信系统大多采用数字传输方式。本文就数字光纤通信系统的组成及设计进行了介绍,并对数字光纤通信的特点及参数进行了优劣分析。
数字光纤通信系统的系统设计
1.总体考虑
a.传输距离 b.传输带宽或码速 c.系统保真性 d.可靠性与经济性
2.系统部件的选择
（1）光检测器的选择 a.长距离，大容量的系统采用APD、PIN-FET或APD-FET
b.中距离，中小容量的系统采用PIN或PIN-FET c.大多数综合首选PIN或PIN-FET
（2）光源的选择
LD：输出功率高，谱线窄，与光纤耦合效率高
LED:寿命长，价格低，灵敏性低，稳定并且调制简单
3.功率预算和色散预算 a.最大中继器距离的影响因素(1)发送耦合入光纤的平均功率PT
(dBm)越大，传输距离越远。(2)灵敏度Prec =(dBm)越小。传输距离越长。(3)色散大，则波形失真严重。
b.损耗限制系统的功率预算
损耗限制系统的功率预算可表示为：
PT Prec=ƏT +M ƏT:总损耗 M：系统富余度
又 ƏT=rƏc +( ƏS + ƏF)L ƏS:光纤固定熔接头平均损耗
ƏF:光纤每千米损耗
Əc:光纤连接器损耗
∴ PT – Prec =nƏc +( ƏS + ƏF)L+M n:光纤活动连接器个数
∴ L= 错误！未找到引用源。
而 M=Me+Mc Me:设备富余度 Mc：光缆富余度
∴ L= 错误！未找到引用源。
C.色散限制系统上升时间的预算
tT 、tF、tR 分别为发送机、中继段光纤、光接收机引起的10%---90%的上升时间
数字光纤通信系统的组成
（1）光发信机 光发信机是实现电/光转换的光端机。它由光源、驱动器和调制器组成。其功能是将来自于电端机的电信号对光源发出的光波进行调制，成为已调光波，然后再将已调的光信号耦合到光纤或光缆去传输。 （2）光收信机 光收信机是实现光/电转换的光端机。 它由光检测器和光放大器组成。其功能是将光纤或光缆传输来的光信号，经光检测器转变为电信号，然后，再将这微弱的电信号经放大电路放大到足够的电平，送到接收端的电端汲去。
（3）光纤或光缆 光纤或光缆构成光的传输通路。其功能是将发信端发出的已调光信号，经过光纤或光缆的远距离传输后，耦合到收信端的光检测器上去，完成传送信息任务。
（4）中继器 中继器由光检测器、光源和判决再生电路组成。它的作用有两个：一个是补偿光信号在光纤中传输时受到的衰减；另一个是对波形失真的脉冲近行政性。
（5）光纤连接器、耦合器等无源器件 由于光纤或光缆的长度受光纤拉制工艺和光缆施工条件的限制，且光纤的拉制长度也是有限度的（如1Km)。因此一条光纤线路可能存在多根光纤相连接的问题。于是，光纤间的连接、光纤与光端机的连接及耦合，对光纤连接器、耦合器等无源器件的使用是必不可少的。
数字光纤通信系统的构成
最基本的光纤通信系统由数据源、光发送端、光学信道和光接收机组成。其中数据源包括所有的信号源，它们是话音、图象、数据等业务经过信源编码所得到的信号；光发送机和调制器则负责将信号转变成适合于在光纤上传输的光信号，先后用过的光波窗口有0.85、1.31和1.55。光学信道包括最基本的光纤，还有中继放大器EDFA等；而光学接收机则接收光信号，并从中提取信息，然后转变成电信号，最后得到对应的话音、图象、数据等信息。其图形如下：
数字光纤通信系统的优点
（1）抗干扰能力强，传输质量好。数字光纤通信采用二进制信号，信息不包含在脉冲波形中，而以脉冲的“有”和“无”表示。因此，噪声一般不影响传输质量，只有在取样和判决过程中，当噪声超过一定阈值时，才产生误码率。
（2）可以用再生中继，传输距离长。数字通信系统可以用不同方式再生传输信号，消除传输过程中的噪声累积，恢复原信号，延长传输距离。
（3）可以适用各种业务的传输，灵活性打。在数字通信系统中，语音、图像等各种信息都可以转换为二进制数字信号，可以吧传输技术和交换技术结合起来，有利于实现综合业务。
（4）容易实现高强度的保密通信，只需将明文与密钥序列逐位模二次方相加，就可以实现保密通信。
（5）数字通信系统大量采用数字电路，易于集成，从而实现小型化、微型化，增强设备可靠性，有利于降低成本。
数字光纤通信系统传输特性的研究
a 取样 所谓取样是指以固定的时间间隔T，分别取出模拟信号的瞬时幅度值(简称样值) 的过程。要想实现模拟/ 数字(A/ D) 变换，首先要进行取样。
b 量化 所谓量化指的是将幅度为无限多个连续样值变成有限多个离散样值的处理过程。具体来说，就是将样值的幅度变化范围划分成若干个小间隔，每一个小间隔称之为一个量化级,当某一样值落入在某一个小间隔内时，可采用“四舍五入”的方法分级取整
近似看成某一规定的标准数值。
c 编码 所谓编码指的是用一组组合方式不同的二进制码来替代量化后的样值信号的处理过程。对于标准PCM技术，其编码信号的信噪比基本上与下面三个参数有关：量化电平数 ；编码器压缩系数 ；输入信号与量化器电平值比较的幅度或幅度统计值。
各组件的类型和主要参数介绍如下
1. 信号源：对于语音通信系统来说，其信号源就是声音信号，因为人的声音信号的频谱范围是300～3400Hz ,所以对于语音通信系统来说其接受信号的带宽主要应该在300～3400Hz范围内。
2. 信号采集转换设备: 对语音信号的接收和采集设备，就是指电话或话筒等声音采集设备，由于本次设计的系统是双工语音通信系统，所以采用普通的电话机即可。
3. 信源编码译码： 将模拟信号转换为数字信号的过程就是信源编码。由于语音信号的振幅特性，振幅变化平缓。所以采用差值脉冲编码（DPCM）比较合适。也可以减少码字长度，从而提高信息传输速率。
4. 调制方法：即在激光上加载语音信息的过程，这里调制方式选择直接调制。这种调制方法的优点是结构简单经济实用便于实现。
5. 光源：光发送机是指将电信号转换成光信号是设备。光发送机由光源、驱动器和光调制器组成，这里的光源采用半导体激光器（LD）。它具有发射功率稳定，灵敏度高等特点。
6. 光纤线路：光纤线路的功能是把来自光发射机的光信号以尽可能小的畸变和衰减传输到光接收机。光纤线路由光纤、光纤接头和连接器组成。
7. 光检测器：光检测器是光接收机的核心。这里的光检测器选择本征光电二极管，它具有灵敏度高，使用时间长等特点。
8. 检测方法：对于检测方法这里选择直接检测法。这样调制的优点是结构简单经济实用。是用检测器直接将信号转换为电信号。
9. 滤波器:这个系统中总共用了两个滤波器。在光检测器后端设置一个带通滤波器它的中心频率在32KHz带宽为40Hz就可以很好的率除带外噪声。第二个滤波器设置在信源解码的后面主要作用使提高模拟信号的波形恢复情况。它采用截至频率为3500Hz的低通滤波器即可以起到作用。
10. 信宿：语音通信系统的信宿的作用是把模拟的电信号转换成声音信号的器件，在本次设计中采用的是电话。
结束语
光纤通信技术作为信息技术的重要支撑平台，在未来信息社会中起到重要作用。从现代通信发展趋势来看，数字光纤通信几乎完全代替模拟通信的趋势，而数字光纤通信涉及的技术问题很多，这就提出了等多的难度问题及更高的要求，不仅要扎实基础，还要独创性，为我国的通信做出贡献。
参考文献：
【1】郭玉斌 光纤通信技术 西安电子科技大学出版社
【2】强世锦等 数字通信原理 清华大学出版社
【3】樊玉昌等 通信原理 国防工业出版社
【4】张明德, 孙小菡.现代光纤通信技术.哈尔滨：哈尔滨工程大学出版社
光纤通信
1 第一章 概述
1 用光导纤维进行通信最早在哪一年由谁提出? 1966年由英籍华人高锟提出。
2 光纤通信有哪些优点?频带宽、传输容量大；损耗小、中继距离长；重量轻、体积小；
抗电磁干扰性能好；泄漏小、保密性好；节约金属材料，有利于资源合理使用。
3 光纤通信系统由哪几部分组成？简述各部分作用。
点对点光纤通信系统通常由光发射机、光纤、光中继器和光接收机四部分组成，如下图所示：
光探测器光中继器或光放大器解调器光接收机光纤光纤调制器光发射机光源信息复用器信息解复用器
光发射机的作用是把电信号转变为光信号注入光纤传输，它通常由复用器、调制器和光源组成。
复用器的作用是把多路信息信号复用为时分复用（TDM）信号或频分复用（FDM）信号。
调制器的作用是用复用信号直接调制（IM）激光器（LD）的光强，或通过外调制器调制
LD 的相位。
光源是把电信号转换为光信号，以便在光纤中传输。
光接收机的作用是把经光纤传输后的微弱光信号转变为电信号，对其放大并解调出原基带信号。
光中继器的作用是对经光纤传输衰减后的信号进行放大。光中继器有光-电-光中继器和全光中继器。如需对业务进行分出和插入，可使用光-电-光中继器；如只要求对光信号进行放大，则可以使用光放大器。
光纤是光信号传输的介质。
4 简述通信网络的分层结构。P12
5 简述通信网络的发展过程。P8
第二章 光纤和光缆
1 用光线光学方法简述多模光纤导光原理。
当入射角超过临界角时，没有透射光，只有反射光，这就是多模光纤波导传输光的原理。
2 作为信息传输波导，实用光纤有哪两种基本类型？多模光纤和单模光纤
3 什么叫多模光纤？什么叫单模光纤？如果光纤只支持一个传导模式，则称该光纤为单模光纤。相反，支持多个传导模式的光纤称为多模光纤。
4 光纤传输电磁波的条件有哪2个？光纤传输电磁波的条件除满足光线在纤芯和包层界面上的全反射条件外，还需满足传输过程中的相干加强条件。
rsoft案例
- 1 - rsoft案例
Rsoft是一家光学和电磁仿真软件公司，其软件提供了光学和电磁设计工具，帮助光电子和通信领域的工程师进行系统设计和优化。下面将介绍一些Rsoft的典型应用案例。
1. 光纤光栅传感器设计
在传感器设计中，光纤光栅是一种利用光纤反射原理实现的传感器，可以测量温度、压力、位移等物理量。使用Rsoft软件进行光纤光栅设计，可以模拟光栅的结构、光波导、光纤等元器件，预测光栅的反射光谱，进而预测光栅的反应特性，提高光栅传感器的性能。
2. 光纤通信系统设计
光纤通信系统是目前最快、最稳定的通信方式之一，其核心是光纤通信器件。使用Rsoft软件对光纤通信器件进行设计和优化，可以提高光柔性、信号传输速率和容量等性能。
3. 光波导集成光路设计
光波导集成技术是一种新型的光电子系统集成方式，采用光波导作为信号传输通道，将多个光电子器件集成在同一芯片上。使用Rsoft软件进行光波导集成光路设计，可以在保证电路性能的前提下，实现光路的高密度集成和小型化。
4. 激光器设计
激光器是一种将电能转化为光能的器件，广泛应用于医疗、通信、检测和制造等领域。使用Rsoft软件进行激光器设计，可以预 - 2 - 测激光器的光谱、输出功率、波长和模态特性等，提高激光器的性能和稳定性。
总之，Rsoft软件在光电子和通信领域的应用非常广泛，可以帮助工程师实现产品的设计和优化，推动光电子领域的发展。

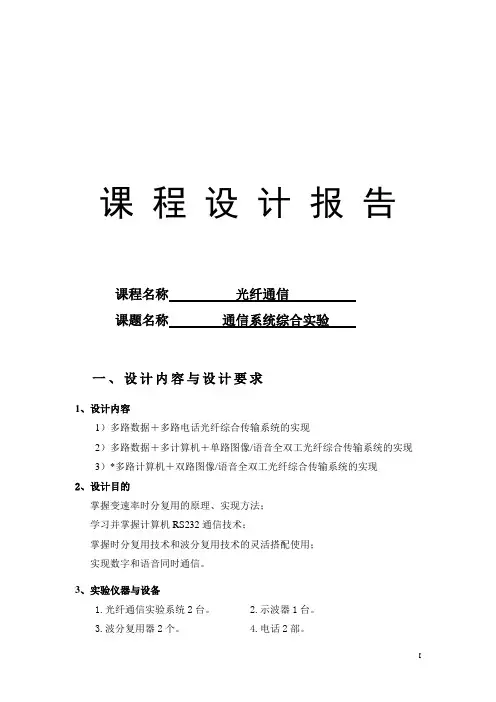

毕业设计100光纤通信+课程设计报告
I
课 程 设 计 报 告
课程名称 光纤通信
课题名称 通信系统综合实验
一、设计内容与设计要求
1、设计内容
1）多路数据＋多路电话光纤综合传输系统的实现
2）多路数据＋多计算机＋单路图像/语音全双工光纤综合传输系统的实现
3）*多路计算机＋双路图像/语音全双工光纤综合传输系统的实现
2、设计目的
掌握变速率时分复用的原理、实现方法；
学习并掌握计算机RS232通信技术；
掌握时分复用技术和波分复用技术的灵活搭配使用；
实现数字和语音同时通信。
3、实验仪器与设备
1.光纤通信实验系统2台。 2.示波器1台。
3.波分复用器2个。 4.电话2部。 II 5.FC/FC光纤跳线2根。
6.计算机若干台串口通信电缆若干根。
7.1310nm/1550nm波长波分复用器2个。
8.摄像头1个。
9.监视器1个（或用电话代替）。
4、设计原理
《多路数据＋多路电话光纤综合传输系统》综合了固定速率时分复用、解固定速率时分复用、PCM编译码、波分复用等几个子系统，具体的实验原理可以参看《光纤通信原理教学系统实验指导书》中的实验二十一、实验二十四、实验二十五、实验二十的方法；
《多路数据＋多计算机＋单路图像图像/语音全双工光纤综合传输系统》拟实现模拟图像、数据在同一光纤中传输。即在光纤中同时传输数字数据和模拟信号。一种解决方案综合了《光纤通信原理教学系统实验指导书》中的实验二十六、实验二十七、实验十六的知识；
《多路计算机＋双路图像/语音全双工光纤综合传输系统》综合了固定速率时分复用、解固定速率时分复用、变速率时分复用、解变速率时分复用、位时钟提取（数字锁相环DPLL）原理及实现五个实验，具体的实验原理可以参看《光纤通信原理教学系统实验指导书》中的实验二十一、实验二十三、实验二十四、实验二十五、实验二十六、实验二十七。

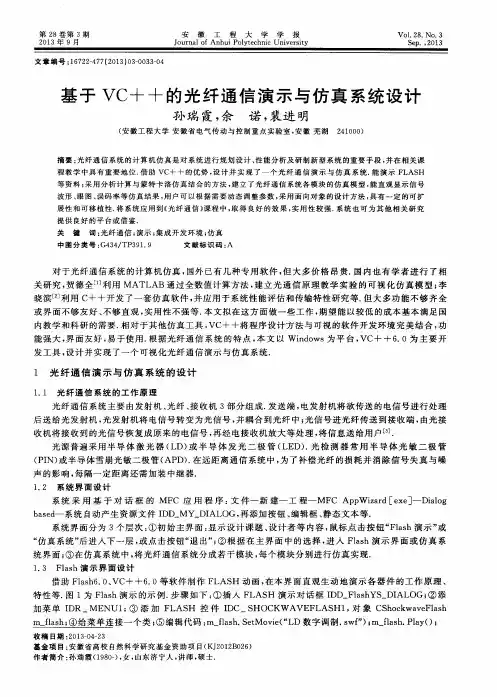

基于VC++的光纤通信演示与仿真系统设计
第２８卷第３期 ２０１３年９月 安徽工程大学学报 Ｊｏｕｒｎａｌ ｏｆ Ａｎｈｕｉ Ｐｏｌｙｔｅｃｈｎｉｃ Ｕｎｉｖｅｒｓｉｔｙ Ｖｏ１．２８．ＮＯ．３ Ｓｅｐ．，２０１３
文章编号：１６７２２—４７７（２０１３）０３—００３３—０４
基于ＶＣ＋＋的光纤通信演示与仿真系统设计
孙瑞霞，余 诺，裴进明
（安徽工程大学安徽省电气传动与控制重点实验室，安徽芜湖 ２４１０００）
摘要：光纤通信系统的计算机仿真是对系统进行规划设计、性能分析及研制新型系统的重要手段，并在相关课 程教学中具有重要地位．借助ＶＣ＋＋的优势，设计并实现了一个光纤通信演示与仿真系统．能演示ＦＬＡＳＨ 等资料；采用分析计算与蒙特卡洛仿真结合的方法，建立了光纤通信系统各模块的仿真模型，能直观显示信号 波形、眼图、误码率等仿真结果，用户可以根据需要动态调整参数，采用面向对象的设计方法，具有一定的可扩 展性和可移植性．将系统应用到《光纤通信》课程中，取得良好的效果，实用性较强．系统也可为其他相关研究 提供良好的平台或借鉴． 关键词：光纤通信；演示；集成开发环境；仿真 中图分类号：Ｇ４３４／ＴＰ３９１．９ 文献标识码：Ａ
对于光纤通信系统的计算机仿真，国外已有几种专用软件，但大多价格昂贵．国内也有学者进行了相 关研究，贺德全ｌ＿１］利用ＭＡＴＬＡＢ通过全数值计算方法，建立光通信原理教学实验的可视化仿真模型；李
晓滨Ｌ２ 利用Ｃ＋＋开发了一套仿真软件，并应用于系统性能评估和传输特性研究等．但大多功能不够齐全 或界面不够友好、不够直观，实用性不强等．本文拟在这方面做一些工作，期望能以较低的成本基本满足国
内教学和科研的需要．相对于其他仿真工具，ＶＣ＋＋将程序设计方法与可视的软件开发环境完美结合，功 能强大，界面友好，易于使用．根据光纤通信系统的特点，本文以Ｗｉｎｄｏｗｓ为平台，ＶＣ＋＋６．０为主要开
发工具，设计并实现了一个可视化光纤通信演示与仿真系统．

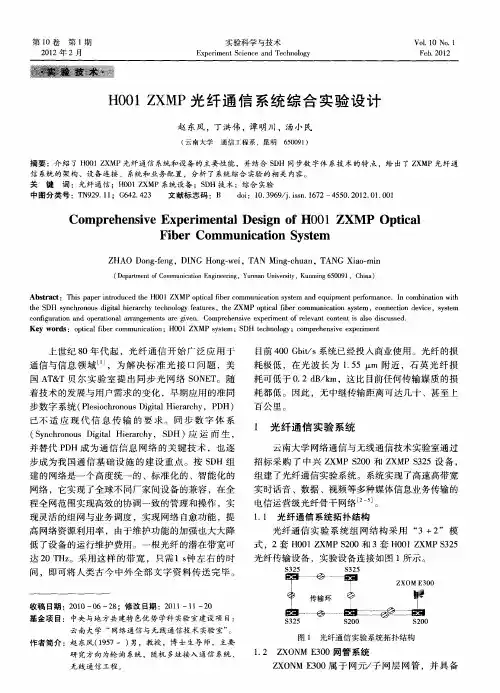

H001 ZXMP光纤通信系统综合实验设计
第１０卷第１期 ２０１２年２月 实验科学与技术 Ｅｘｐｅｒｉｍｅｎｔ Ｓｃｉｅｎｃｅ ａｎｄ Ｔｅｃｈｎｏｌｏｇｙ ＶｏＩ．１０ Ｎｏ．１ Ｆｅｂ．２０１２
Ｈ００１ ＺＸＭＰ光纤通信系统综合实验设计
赵东风，丁洪伟，谭明川，汤小民
（云南大学通信工程系，昆明６５００９１）
摘要：介绍了Ｈ００１ ＺＸＭＰ光纤通信系统和设备的主要性能，并结合ＳＤＨ同步数字体系技术的特点，给出了ＺＸＭＰ光纤通 信系统的架构、设备连接、系统和业务配置，分析了系统综合实验的相关内容。 关键词：光纤通信；Ｈ００１ ＺＸＭＰ系统设备；ＳＤＨ技术；综合实验 中图分类号：ＴＮ９２９．１１；Ｇ６４２．４２３ 文献标志码：Ｂ ｄｏｉ：１０．３９６９／ｊ．ｉｓｓｎ．１６７２—４５５０．２０１２．Ｏ１．００１
Ｃｏｍｐｒｅｈｅｎｓｉｖｅ Ｅｘｐｅｒｉｍｅｎｔａｌ Ｄｅｓｉｇｎ ｏｆ Ｈ００ １ ＺＸＭＰ Ｏｐｔｉｃａｌ
Ｆｉｂｅｒ Ｃｏｍｍｕｎｉｃａｔｉｏｎ Ｓｙｓｔｅｍ
ＺＨＡＯ Ｄｏｎｇ－ｆｅｎｇ，ＤＩＮＧ Ｈｏｎｇ—ｗｅｉ，ＴＡＮ Ｍｉｎｇ—ｃｈｕａｎ，ＴＡＮＧ Ｘｉａｏ—ｒａｉｎ
（Ｄｅｐａｒｔｍｅｎｔ ｏｆ Ｃｏｍｍｕｎｉｃａｔｉｏｎ Ｅｎｇｉｎｅｅｒｉｎｇ，Ｙｕｎｎａｎ Ｕｎｉｖｅｒｓｉｔｙ，Ｋｕｎｍｉｎｇ ６５００９１，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｔｈｉｓ ｐａｐｅｒ ｉｎｔｒｏｄｕｃｅｄ ｔｈｅ ＨＯ０１ ＺＸＭＰ ｏｐｔｉｃａｌ ｆｉｂｅｒ ｃｏｍｍｕｎｉｃａｔｉｏｎ ｓｙｓｔｅｍ ａｎｄ ｅｑｕｉｐｍｅｎｔ ｐｅｒｆｏｒｍａｎｃｅ．Ｉｎ ｃｏｍｂｉｎａｔｉｏｎ ｗｉｔｈ ｔｈｅ ＳＤＨ ｓｙｎｃｈｒｏｎｏｕｓ ｄｉｇｉｔａｌ ｈｉｅｒａｒｃｈｙ ｔｅｃｈｎｏｌｏｇｙ ｆｅａｔｕｒｅｓ，ｔｈｅ ＺＸＭＰ ｏｐｔｉｃａｌ ｆｉｂｅｒ ｃｏｍｍｕｎｉｃａｔｉｏｎ ｓｙｓｔｅｍ，ｃｏｎｎｅｃｔｉｏｎ ｄｅｖｉｃｅ，ｓｙｓｔｅｍ ｃｏｎｆｉｇｕｒａｔｉｏｎ ａｎｄ ｏｐｅｒａｔｉｏｎａｌ ａｒｒａｎｇｅｍｅｎｔｓ ａｒｅ ｇｉｖｅｎ．Ｃｏｍｐｒｅｈｅｎｓｉｖｅ ｅｘｐｅｒｉｍｅｎｔ ｏｆ ｒｅｌｅｖａｎｔ ｃｏｎｔｅｎｔ ｉｓ ａｌｓｏ ｄｉｓｃｕｓｓｅｄ． Ｋｅｙ ｗｏｒｄｓ：ｏｐｔｉｃａｌ ｆｉｂｅｒ ｃｏｍｍｕｎｉｃａｔｉｏｎ；Ｈ００１ ＺＸＭＰ ｓｙｓｔｅｍ；ＳＤＨ ｔｅｃｈｎｏｌｏｇｙ；ｃｏｍｐｒｅｈｅｎｓｉｖｅ ｅｘｐｅｒｉｍｅｎｔ
基于MATLAB的光纤通信演示系统设计
第２６卷第６期 Ｖｏ１．２６，Ｎｏ．６ 西华大学学报・自然科学版
Ｊｏｕｒｎａｌ ｏｆ Ｘｉｈｕａ Ｕｎｉｖｅｒｓｉｔｙ’Ｎａｔｕｒａｌ Ｓｃｉｅｎｃｅ ２Ｏ０７年１１月 Ｎｏｖ．２０∞
文章编号：１６７３．１５９Ｘ（２００７）０６．００２１－０３
基于ＭＡＴＬＡＢ的光纤通信演示系统设计
贺德全
（西华大学电气信息学院，四川成都６１００３９）
摘要：提出一种数值化模拟光纤通信系统的可视化设计方案。详细描述各光子单元的设计及参数修改方 法，并用ＭＡＴＬＡＢ工具对高斯型非归零码（ＮＲＺ）在系数中传播的全过程进行仿真研究，为教学演示及实验提供了良 好、经济的仿真平台。 关键词：光通信模型；可视化；ＭＡＴＬＡＢ 中图分类号：ＴＮ２５３ 文献标识码：Ａ
光纤传输系统的模拟解析上是很复杂的，然而，
通过非线性速率方程、薛定谔方程的数值求解及光
探测器输出载荷子统计特性的数值拟合，可针对特
定的链路作出较为“真实”的映射。本文介绍了利
用ＭＡＴＬＡＢ图像设计，生成一个直观的可视化光通
信模型的方法，以此作为辅助的教学演示系统，最后
说明了传输码元误码率实验测定结果。，
１ 仿真系统各模块的建立
图１为数值模拟各光子器件所搭建的系统主界
面（调用了自编函数ｍｙ—ＧＵＩ．ｍ），它的各模块界面
的设计用到ＭＡＴＬＡＢ中的窗口句柄ｆｉｇｕｒｅ，ｕｎｉｃｏｎｔｒｏｌ
等语句。这里设计了四个模块，有下拉式菜单可选
择多种模式，同时在文本框中可输入要求的参数，单
击［Ｒｕｎ］按钮即可开始仿真。
图１系统仿真窗口
１．１信号源模块
该子模块的进入是利用函数的调用实现的，在
点击“信源”按钮时调用了函数Ｓｏｕｒｅｒ．ｍ进入信号
源显示模块。在下拉菜单中选择高斯型脉冲或随机 数据来模拟信号比特流。这里选择高斯脉冲，设定
脉冲半宽Ｔ０，单个脉冲场为：
Ｉ（０，Ｔ）＝ｅｘｐ（．０．５（ｒ／ｔｏ） ） （１）
由函数ｐｕｌｓｔｒａｎ（）产生脉冲串，再生成３２个比
三峡水利枢纽SDH光纤通信系统设计
２０ｏ２年１月 水利水电快报ＥＷＲＨＩ 第２３卷第１期
……一”一 ；￣４－－％系统
……… 文章编号：１００６—００８１｛２００２）０１—００２５—０２
三峡水利枢纽ＳＤＨ光纤通信系统设计
林全胜，张义强，简晓菁
（长汪水利委员会设计院，湖北武汉４３００１０）
摘要：介绍三峡水利枢纽ＳＤＨ光纤通信系统的设计，包括光纤通信系统网络结构、设备配王、监测管
理、前期妻施方案、与ＳＤＨ微波通信系统的组网和保护倒换、光传输系统质量指标覆中继段等的设计。
主题词：通信系统；通信技术；三峡水利枢纽
中国分类号：ＴＮ９２９ １１ 文献标识码：Ｂ
１概述
长江三峡水利枢纽是具有防洪、发电、航运等综台效益
的特大型水利工程．并需与葛洲坝水利枢纽之间进行梯级调
度 为解决生产涮度和行政管理中话音、数据、图象等信息
传输的要求，需建立一套技术先进、功能完善、安全可靠的光
纤通信系统，作为枢纽各重要节点之问通信的骨干网。其传
输主要业务有：防汛及水文水情测报信息、ＭＩＳ系统数据、航
运调度信息、大坝安全监测数据、消防系统数据、通暖系统数
据 电力调度信息等
２系统方案
２．１网络结构
在生产调度地位比较重要、通信设备布置集中的部位设
置光纤传输系统网络节 。三峡ＳＤＨ（同步数字传输体制）
光纤传输系统由二峡和葛洲坝枢纽内共８个通信节点组成．
依次为：１号三峡左岸电站、２号三峡抠纽梯级调度中心、３
号宜昌西坝三峡开发总公司、４号葛洲Ｎ－－江电厂、５号葛洲
坝大江电厂、６号葛洲坝大江开关站、７号三峡右岸电站和支
路节点永久船闸。
根据各节点地理位置、光缆敷设条件和通信业务量的特
点，同时为增强系统可靠性，本光纤传输电路选用具有自愈 功能的环网结构，采用二纤单向通道倒换保护方式。另外，
在环网的２号节点（梯级调度中心）分接出一条支线光缆至
永久船闸节点。
２ ２前期和最终系统方案
前期右岸电站设有建成，６～７～１节点之间光缆无法形
毕业设计44光纤通信系统编码器的设计与开发
光纤通信系统编码器的设计与开发
I 摘 要
随着现代科学技术的进步，光纤通信系统的应用已经日益普及。光发射机由电端机、编码器和调制器等组成，它的功能是把电端机输出的数字基带电信号经编码器进行码型变换，再经过电/光（E/O）转换后注入光纤线路。光纤编码器是光纤发射机的重要组成部分，由于数字光纤通信系统一般都不直接传输由电端机传送过来的数字脉冲信号，而需要进行码型变换产生适合于数字光纤通信的线路码，所以需要设计一种光纤编码器来实现码型变换。
本题目设计一种基于650nm波长发射机电路，很好的实现中短距离的对点通信。设计一种可以产生适合于光纤线路传输码型（CMI码）的光纤编码器。本文说明了编码器电路的原理及编码规则，介绍了光纤通信线路传输码型的要求。
关键词：光纤通信，光端机，编码器，CMI码 光纤通信系统编码器的设计与开发
II Abstract
Along with the develops of technology, applications of optical fiber
communication system are increasingly day by day. The optical transmitter is
composed of electrical terminal, encoder and modulators， it’s function is take the
base band electrical signal which cross the encoder to other forms, then after
electrical / optical conversion input to optical fiber line. Optical encoder is the
important part of optical transmitter, because of the digital optical fiber
RPR—SDH双光纤通信传输系统的设计及实现初探
２０１４年第１期 （总第１３３期） 信息通信
ＩＮＦＯＲＭＡＴＩｏＮ＆Ｃ０ＭＭＵＮＩＣＡＴＩＯＮＳ ２０１４ （Ｓｕｍ．Ｎｏ １３３）
ＲＰＲ—ＳＤＨ双光纤通信传输系统的设计及实现初探
李岗 （陕西神渭煤炭管道运输有限责任公司，陕西西安７１００６５）
摘要：随着我国经济水平的不断进步和通信需求的不断增加，ＲＰＲ—ＳＤＨ双光纤通信传输系统在网络通信中得到了越来
越广泛的应用。文章从阐述ＲＰＲ－ＳＤＨ双光纤通信传输系统设计理念入手，对ＲＰＲ－ＳＤＨ双光纤通信传输系统的实现进 行了分析。 关键词：光纤传输系统；设计；实现 中图分类号：ＴＮ９１４．３３２ 文献标识码：Ａ 文章编号：１６７３．１１３１（２０１４）０１．０１９２．０２
随着现今网络技术和光线技术水平的不断提升，ＲＰＲ－ ＳＤＨ双光纤通信传输系统的应用对于提升网络信息传输速
度、提升网络信息传输稳定性都有重要影响。在ＲＰＲ．ＳＤＨ双 光纤通信传输系统的应用过程中工作人员应当对其设计优点
有着清晰了解，并在此基础上通过不同实现方案的合理分析
与应用，促进ＰＲ－ＳＤＨ双光纤通信传输系统应用水平的不断
提升。
ｌ ＲＰＲ—ＳＤＨ双光纤通信传输系统设计
ＲＰＲ—ＳＤＨ双光纤通信传输系统的主要特征是通过空间再 利用能力的应用可以在环形的拓扑结构中增加光纤的信息传 输效率。ＲＰＲ—ＳＤＨ双光纤通信传输系统的应用可以使信息在 光纤的发送点和接收点进行环型的双方向传送，但这一过程
并不利用环上其他段的带宽，因此环上的其他段的带宽可以 被其他组有效利用，从而极大地提升了光纤的信息传输速度
和效率。以下从几个方面出发，对ＲＰＲ．ＳＤＨ双光纤通信传输
系统设计进行了分析。
１．１环级汇聚
ＲＰＲ—ＳＤＨ双光纤通信传输系统的设计和之前的基于环的
光纤分布数字接口（ＦＤＤＩ）具有较大的差异。ＲＰＲ－ＳＤＨ双光
纤通信传输系统在设计过程中实现了有效排除流量中被源节 点占用的多余带宽，从而促使信息在被剥离后并不会占用带
RPR-SDH双光纤通信传输系统的设计及应用
科技信息 ０科教前沿０ ＳＣＩＥＮＣＥ＆ＴＥＣＨＮＯＬＯＧＹ ＩＮＦＯＲＭＡＴＩＯＮ ２０１１年第ｌ７期
ＲＰＲ￣ＳＤＨ双光纤通信
传输系统的设计及应用
周磊 李扬
（１．ｉ￣ｉＥｉＴ山供电局调度所 浙江江山 ３２４１００；２．浙江衢州电力局变电工区 浙江衢州 ３２４０００１
【摘要】本文针对电力通信中单套光纤传输系统存在的各种故障和安全风险，融合应用最广泛的ＲＰＲ和ＳＤＨ技术，综合运用计算机技 术对网络进行升级和优化，成功应用了ＲＰＲ－－ＳＤＨ双光纤通信传输系统。这对提高电力通信的安全可靠性具有十分重要的指导意义。
【关键词】ＲＰＲ～ＳＤＨ双系统；热备用；无缝热切换；ｏｓＩ三层网络
ＲＰＲ－ＳＤＨ Ｄｏｕｂｌｅ Ｏｐｔｉｃａｌ Ｆｉｂｅｒ Ｃｏｍｍｕｎｉｃａｔｉｏｎ Ｓｙｓｔｅｍ Ｄｅｓｉｇｎ ａｎｄ Ａｐｐｌｉｃａｔｉｏｎ
ＺＨＯＵ Ｌｅｔ ＬＩ Ｙａｎｇ
（Ｄｅｐａｒｔｍｅｎｔ ｏｆＤｉｓｐａｔｃｈｉｎｇ，Ｚｈｅｊｔａｎｇ Ｊｉａｎｇｓｈａｎ Ｐｏｗｅｒ Ｓｕｐｐｌｙ Ｂｕｒｅａｕ，Ｊｉａｎｇｓｈａｎ Ｚｈｅｊｔａｎｇ，３２４１００，Ｃｈｉｎａ；
Ｐｏｗｅｒ Ｓｕｂｓｔａｔｉｏｎ Ｗｏｒｋ Ａｒｅａ，Ｚｈｅｊｔａｎｇ Ｑｕｚｈｏｕ Ｅｌｅｃｔｒｉｃ Ｐｏｗｅｒ Ｂｕｒｅａｕ，Ｑｕｚｈｏｕ Ｚｈｅｊｔａｎｇ，３２加ｏｏ，Ｃｈｉｎａ） 【Ａｂｓｔｒａｃｔ］Ｉｎ ｔｈｉｓ ｐａｐｅｒ，ｆｏｒ ａ ｓｉｎｇｌｅ ｓｅｔ ｏｆ ｐｏｗｅｒ ｏｐｔｉｃａｌ ｆｉｂｅｒ ｃｏｍｍｕｎｉｃａｔｉｏｎ ｓｙｓｔｅｍ ｉｎ ｖａｒｉｏｕｓ ｆａｕｌｔｓ ａｎｄ ｓｅｃｕｒｉｔｙ ｒｉｓｋｓ。ｗｅ ｉｎｔｅｇｒａｔｅ ｔｈｅ ｍｏｓｔ
ｗｉｄｅｌｙ ｕｓｅｄ ＲＰＲ ａｎｄ ＳＤＨ ｔｅｃｈｎｏｌｏｇｙ。ｕｐｇｒａｄｅ ａｎｄ ｏｐｔｉｍｉｚｅ ｔｈｅ ｎｅｔｗｏｒｋ ｔｈｒｏｕｇｈ ｃｏｍｐｕｔｅｒ ｔｅｃｈｎｏｌｏｇｙ．Ｔｈｅ ｓｕｃｃｅｓｓｆｕｌ ａｐｐｌｉｃａｔｉｏｎ ｆｏｒ ｉｍｐｒｏｖｉｎｇ ｔｈｅ
