大桥结构健康监测方案

大桥结构健康监测方案可以包括以下几个方面：

1. 传感器安装：在大桥的关键位置安装传感器，以测量和监测桥梁结构的各种参数，如挠度、应力、应变、位移等。传感器的类型可以包括应变计、加速度计、位移传感器等。

2. 数据采集系统：搭建一个用于采集传感器数据的系统。这可以是一个现场采集系统，也可以是一个远程监测系统。系统应该能够实时采集数据，并对数据进行分析和处理。

3. 数据分析：使用合适的数据分析方法，对采集到的大桥结构数据进行处理和分析。这可以包括盖帽分析、频域分析、模态分析等。通过分析数据，可以了解桥梁的健康状态，以及是否出现了损伤或变形等问题。

未知驱动探索，专注成就专业

2

4. 健康评估与预警：根据数据分析的结果，对桥梁的健康状态进行评估，判断是否需要进行维护和修复工作。如果发现了潜在的问题或存在风险，应及时发出预警，并采取相应的措施来保证桥梁的安全运营。

5. 数据可视化：将数据和分析结果以可视化的方式展示，方便用户对大桥结构健康状态进行监测和管理。这可以采用图表、图像、地图等形式来呈现，并提供实时更新的功能。

6. 定期检测与维护：除了实时监测，还需要定期对大桥进行检测和维护。定期检测可以包括视觉检查、超声波检测、磁粉检测等多种方法，以进一步确认桥梁的健康状况，并及时修复可能存在的问题。

通过以上方案，能够实现对大桥结构的持续健康监测，及时发现和处理潜在问题，确保桥梁的安全运营。

结构健康监测

概述：

结构健康监测是指通过使用各种传感器和监测设备，对建筑物、桥梁、隧道等工程结构进行实时监测和评估，以提前发现结构损伤、病害和变形等问题，保障结构的安全性和可靠性。本文将详细介绍结构健康监测的意义、常用的监测方法和技术、监测参数的选择以及数据分析和处理等方面的内容。

意义：

结构健康监测对于维护和管理各类工程结构的安全性至关重要。通过实时监测结构的状态和性能，可以及时发现结构的损伤和病害，采取相应的维修和加固措施，避免事故的发生。此外，结构健康监测还可以为工程结构的设计和施工提供重要的参考依据，优化结构的设计和施工方案，提高工程质量和经济效益。

常用监测方法和技术：

1. 动态监测：通过安装加速度计、应变计等传感器，对结构的振动特性进行实时监测。通过分析振动数据，可以评估结构的刚度、阻尼和自振频率等参数，判断结构的健康状况。

2. 静态监测：通过安装应变计、倾斜计等传感器，对结构的静态变形进行监测。通过分析变形数据，可以评估结构的变形情况，判断结构是否存在沉降、位移和变形等问题。

3. 声发射监测：通过安装声发射传感器，对结构的声发射信号进行监测。声发射监测可以实时检测结构中的裂缝、破坏和断裂等问题，提供结构健康状态的评估。

4. 图像监测：通过安装摄像机、红外热像仪等设备，对结构的表面温度和形态进行监测。图像监测可以检测结构的裂缝、渗漏、腐蚀等问题，提供结构健康状态的评估。监测参数的选择：

在进行结构健康监测时，需要选择合适的监测参数来评估结构的健康状况。常用的监测参数包括振动特性、变形情况、声发射信号、温度变化等。选择监测参数时需要考虑结构的类型、使用环境和监测目的等因素。同时，还需要合理设置监测点的位置和数量，以保证监测数据的全面性和准确性。

数据分析和处理：

监测得到的数据需要进行分析和处理，以获取结构的健康状态和性能信息。常用的数据处理方法包括数据滤波、时域分析、频域分析、小波分析等。通过对监测数据的处理，可以提取结构的特征参数，判断结构是否存在异常情况，并进行预测和评估。

桥梁结构健康监测

1. 桥梁结构健康监测的概念....................................................................................................... 0

2. 桥梁结构健康监测系统........................................................................................................... 0

2.1. 监测内容........................................................................................................................ 0

2.2. 数据传输........................................................................................................................ 1

2.3. 数据分析处理和控制.................................................................................................... 1

2.4. 大型桥梁结构健康监测系统........................................................................................ 2

2.5. 桥梁结构健康监测的现状与发展方向........................................................................ 2

大型桥梁结构健康监测系统的设计方法-(李惠+欧进萍)

大型桥梁结构健康监测系统的设计方法

李惠欧进萍

（哈尔滨工业大学土木工程学院）

摘要结构智能健康监测愈来愈成为重大工程结构健康与安全的重要保障技术，也愈来愈成为重大

工程结构损伤积累、乃至灾害演变规律重要的研究手段。由于我国重大工程结构建设日新月异、突

飞猛进，智能健康监测方法、技术和系统的研究、开发与应用吸引了我国土木工程领域众多科技工

作者很大的兴趣和积极的参与，并且得到了快速的发展。我国是桥梁大国，而桥梁结构是服役性能

退化较显著的重大工程之一。本文首先研究了大型桥梁结构健康监测系统的设计总则，结合与桥梁

结构健康监测系统有关的理论、方法和技术，分析了健康监测系统的传感器子系统、数据采集子系

统、信号传输子系统、损伤识别与模型修正及安全评定、数据管理子系统及系统集成技术等的设计

原则与方法及功能要求；采用上述桥梁健康监测系统设计方法，为山东滨州黄河公路大桥和松花江

斜拉桥设计并实现了不同等级的健康监测系统，系统运行表明，所建立的桥梁结构健康监测系统协

调运行，系统性能很好。

关键词：桥梁；健康监测系统；光纤光栅传感器；无线传输技术；系统集成；数据库；工程应用

Design and implementation of health monitoring systems for

cable-stayed bridges

LI Hui OU Jinping

(School of Civil Engineering, Harbin Institute of Technology)

ABSTRACT The intelligent health monitoring system more and more becomes a technique for

ensuring the health and safety of civil infrastructures and also an important approach for research of

公路桥梁结构健康监测技术

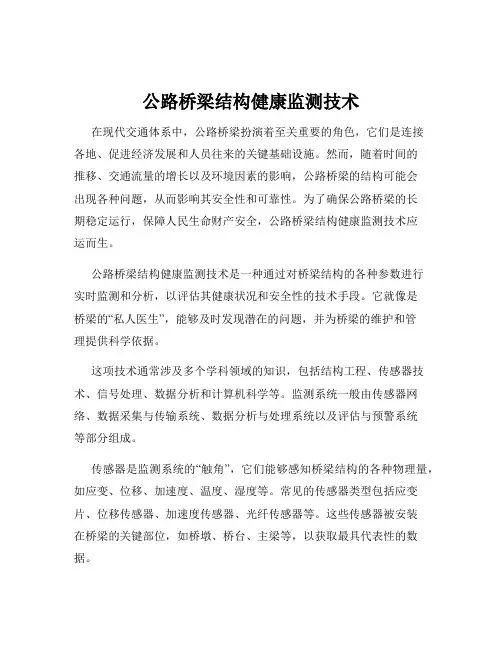

在现代交通体系中，公路桥梁扮演着至关重要的角色，它们是连接各地、促进经济发展和人员往来的关键基础设施。然而，随着时间的推移、交通流量的增长以及环境因素的影响，公路桥梁的结构可能会出现各种问题，从而影响其安全性和可靠性。为了确保公路桥梁的长期稳定运行，保障人民生命财产安全，公路桥梁结构健康监测技术应运而生。

公路桥梁结构健康监测技术是一种通过对桥梁结构的各种参数进行实时监测和分析，以评估其健康状况和安全性的技术手段。它就像是桥梁的“私人医生”，能够及时发现潜在的问题，并为桥梁的维护和管理提供科学依据。

这项技术通常涉及多个学科领域的知识，包括结构工程、传感器技术、信号处理、数据分析和计算机科学等。监测系统一般由传感器网络、数据采集与传输系统、数据分析与处理系统以及评估与预警系统等部分组成。

传感器是监测系统的“触角”，它们能够感知桥梁结构的各种物理量，如应变、位移、加速度、温度、湿度等。常见的传感器类型包括应变片、位移传感器、加速度传感器、光纤传感器等。这些传感器被安装在桥梁的关键部位，如桥墩、桥台、主梁等，以获取最具代表性的数据。数据采集与传输系统负责将传感器采集到的数据实时传输到数据中心。在这个过程中，需要确保数据的准确性、完整性和及时性。为了实现这一点，通常会采用有线或无线的通信方式，如以太网、蓝牙、Zigbee 等。

数据分析与处理系统是整个监测技术的“大脑”。它对采集到的数据进行处理和分析，以提取有用的信息。这包括去除噪声、数据滤波、特征提取、趋势分析等。通过对这些数据的深入挖掘，可以了解桥梁结构的工作状态，发现异常情况，并评估其性能的变化趋势。

评估与预警系统则根据数据分析的结果，对桥梁的健康状况进行评估，并在发现异常情况时及时发出预警。预警信息可以通过短信、邮件、声光报警等方式传达给相关人员，以便采取相应的措施，如限制交通、进行紧急维修等。

公路桥梁结构健康监测技术的应用具有多方面的重要意义。首先，它能够提高桥梁的安全性。通过实时监测，可以及时发现桥梁结构的损伤和劣化，避免因结构失效而导致的事故发生。其次，它有助于优化桥梁的维护管理。根据监测数据，可以制定更科学、合理的维护计划，减少不必要的维修工作，降低维护成本。此外，监测技术还能够为桥梁的设计和施工提供参考，积累宝贵的经验数据，促进桥梁工程技术的发展。

桥梁结构健康监测 2

桥梁结构健康监测

1. 桥梁结构健康监测的概念 .................................................................................................................................... 0

2. 桥梁结构健康监测系统 ................................................................................................................................................. 0

2.1. 监测内容 ...................................................................................................................................................................... 0

2.2. 数据传输 ...................................................................................................................................................................... 0

2.3. 数据分析处理和控制 .................................................................................................................................................. 1

桥梁结构健康(安全)在线监测系统

桥梁健康安全在线监测系统目录/CONTENTS

01

现状分析02

系统概述

04

桥梁健康监测信息化平台03

系统方案

01现状分析桥梁健康安全在线监测

覆盖率低目前特大桥、大桥健康监测普及率还很低，其他一般性桥梁、城市交通桥基本未覆盖；

传感器技术滞后行业发展较慢，传感器不论采集方式、传输方式都比较落后；

数据量庞大、数据沉淀和共享方式有待发展一个单点桥梁监测要用到上百个传感器，其数据量非常庞大，不利于保存、不利于共享，需要做数据沉淀，并建立良好的共享方式；

病源分析综合程度不够发现病害后，对成因等无法判断，需要与承载、气象等综合数据结合进行病源分析，预防旧桥的病灾，优化新桥的设计。桥梁健康安全在线监测现状建设背景

从2007 年至2012 年5 年时间，全国共有37 座桥梁垮塌，共致使182 人丧生，造成经济损失30 多亿元。造成的损失

交通发展，大型桥梁越来越多，人工检测越来越无法满足桥梁健康监测的需求。桥梁数量增多

现服役大桥很多已投入使用30年以上，桥梁健康安全在线监测迫不容缓。桥梁老龄化

随着经济的发展，车辆数量和负载呈增长趋势，桥梁寿命因超限超载缩短50%~60%，有效的监测和防范控制势在必行。桥梁负载越来越重

建设背景‘互联网+时代’，使得桥梁各种灾害事故曝光率极高，势必会影响人民群众对交通设施安全性的信心，

公开准确的桥梁健康信息，将会让人民群众在互联网时代提升对交通设施的安全感。宏观政策

➢交通运输部关于进一步提升公路桥梁安全耐久水平的意见交公路发〔2020〕127号规定桥梁健康安全在线监测趋势

由“行业行为”到“政府责任”的提升由“定期体检”向“实时问诊”的改变由“信息孤岛”向“数据共享”的转变由“单桥监测”向“全网保障”的飞跃

02系统概述桥梁健康安全在线监测系统

融合前端环境类、结构类、病害类三大类监测方向二十种监测子项、中端高集成化的传感器汇聚运算传输终

端、后端以智能专家库为核心的病害监测判断应急平台，建立起一个实时有效具备公信力的桥梁监测系统，
