发电机并网步骤1
发电机主要并网步骤
一，发电机并网条件
1， 汽机稳定在3000转每分钟，注意，如果汽机不能稳定在3000转每分钟，切不不
可有并网的任何操作。
2， 检查发电机测量，保护，计量回路无异常，同期以及励磁回路无误。
3， 发电机进线小车在试验位置，发电机出口开关在冷备用状态。
二，并网主要操作步骤（在操作之前先把汽机联跳和灭磁联跳压板推出，其他保护全部投入）
1励磁调节柜的操作
1) 把励磁调节柜电源打开，确认此时运行-退出开关在退出状态，置位投入-退出在退出
状态，PASS在退出状态
2) 把励磁变小车投入，把励磁变低压侧刀闸投入，合灭磁开关
3) 把就地-主控打到就地，手动-自动打到自动，运行-退出打到运行，置位投入-退出打到
投入，定子电压会升值所设的默认值，缓慢升励磁电压，直至定子电压到达发电机额
定电压，退出置位。在此过程中，必须观察发电机各组采样有无异样变化，如有，则
停止升压，查明原因，如有必要可直接跳灭磁开关
2， 同期屏的主要操作，可选择手动同期和自动同期，在此之前，把发电机进线小车
打到工作位置，把122开关推至工作位置。
手动同期操作，
1） 将远方就地打到就地，
2） 手动自动打到手动
3） 同期闭锁开关在投入
4） 选择一号线路的1TK
5） 先把把手打到粗，观察并网两侧电压有无异常，如无，再把把手打到精，这时
手动同期表中间的指针会顺时针方向转动，如不转动，可调整发电机频率，在
12点附近方向（+_20度），按手动合闸
自动准同期
1) 将远方就地打到就地，
2) 手动自动打到自动
3) 同期装置上电
4) 同期闭锁开关在投入
5) 把同期开关投入即选通道。
6) 按启动同期按钮
三，并网之后操作步骤
检查发电机各组电流和电压回路是否正确，
将同期屏上所有把手打到退出状态，把励磁调节柜上的置投入-退出在退出状态，恢复汽机
联跳和灭磁联跳压板，检查发电机各组电流，电压，功率是否正常
发电机的并解列操作
• 4、待并发电机的电压的相序必须与电网电 压的相序相同；
• 5、待并发电机的电压的波形必须与电网电 压的波形一致，即均为正弦波形。
四、准同期并列法的操作过程
• 1、准同期法分手动、半自动、自动三种。
四、准同期并列法的操作过程
• 2、具体步骤： ① 合上同期（选择）开关SA,1-3、5-7接通； ② 将同期转换开关手柄放在“粗调位置”， 接入同期表的电压和频率值，进行比较和 调整； ③ 满足条件，将同期转换开关手柄放在“细 调位置”，接入相位角差值，同步表开始 旋转，同时打开同期闭锁开关，接入同期 闭锁继电器K61；
五、发电机的解列
• 步骤： • 1、将厂用电倒至备用电源带； • 2、将发电机的有功及无功负荷逐渐转移到 其它并列机组上去； • 3、停用自动调整励磁装置； • 4、拉开发电机断路器，将发电机转为冷备 用。
④ 将发电机开关手柄打到“预备合闸”位置， 绿灯闪光，当同步表指针旋转正常且缓慢 接近零值时，按下合闸按钮或旋转开关手 柄至合闸位置，SA5-8接通开关合闸，红 灯亮，绿灯灭，发电机并网成功。 ⑤ 将同期（选择）开关SA和同期闭锁开关 K61恢复原位。然后接带负荷，使发电机 按正常运行方式运行。
控制小母线
• • • • •
对操作人员的要求 1、经验丰富 2、注意力高度集中 3、密切监视 4、抓住机会
• 系统并列时应注意下列事项： 1. 如果同期表的指针摆动过快时，不可合闸。 2. 同期表的指针走过零位时，不是很稳而是有跳动 时不准合闸。 3. 并列装置每次使用时限为20分钟，如在20分钟以 内未能并列成功，应将同期表停用，冷却10分钟 后再进行。 4. 若系统有情况或仪表存在误差时，不得勉强操作。
三、准同期并列法需要满足的条件
№1发电机假同期试验及并网
№1发电机假同期试验及并网方案一、系统概述：澄县群生电力一期设计规模，为1×50MW汽轮机发电机组，以煤矸石作为燃料，由西安华能电力建筑设计有限公司设计，西北电建一公司安装。
西北电建一公司调试所调试。
发电机出口电压为10.5KV，发电机经主变与110KV系统连接，110KV母线为双母线。
发电机为双星型接线，主变压器采用Yn.d11接线。
6KV厂用电通过厂高变从对应发电机出口引出，其备用电源经高启变从110KV母线引出。
同期系统设手动同期和自动同期两种方式。
发变组保护采用微机型。
励磁系统为自并励方式，采用GES-3320型自动励磁调节装置。
澄县群生电力一号汽轮机组为东方电机厂生产，发电机－变压器组继电保护采用南京南自电网控制技术有限责任公司生产的微机型保护装置，同期装置为南京科明自动化设备有限公司生产的CM-320B型双微机自动准同期控制器。
二、设备型号1.发电机型号：QFQ-50-2-B 额定功率: 50MW额定定子电压：10.5KV 额定定子电流: 3440A额定功率因数：0.8 额定励磁电流：527A额定频率：50HZ 额定励磁电压：252V额定转速：3000r/min 定子接法：YY2.主变压器型号：SF9-63000/110 额定容量：63000KV A接线组别：Y n.d11 额定电压：114.95/10.5KV额定电流：316.4/3464.2A 冷却方式：ONAF/ONAN 制造厂家：沈阳华美电力有限责任公司三、编制依据与执行的标准1.《火力发电厂基本建设工程启动及竣工验收规程（1996年版）》。
2.《火电工程启动调试工作规定》。
3.《火电工程调整试运质量检验及评定标准》。
4.《电力建设施工及验收技术规范》。
5.《电气设备交接试验规程》。
6.《火电工程质量监督站质量监督检查典型大纲（试行）》。
7.国家和行业相关标准、规程、规范。
8.《二十五项反事故技术措施》。
9.制造厂图纸、安装和使用说明书、质保书和出厂证明书等。
发电机并网试验方案
发电机并网试验方案概述本文档旨在提供发电机并网试验方案的详细说明。
该试验方案用于测试发电机的并网性能，并确保其在接入电网后能够正常运行和交流电能。
试验目的- 验证发电机的并网能力- 确保发电机在接入电网后能够实现稳定运行和交流电能输出试验步骤1. 准备工作- 确保发电机的电气和机械系统正常运行- 确认电网要求和并网标准- 检查发电机与电网之间的连接和配电系统2. 并网前试验- 运行发电机以达到额定功率和电压- 监测发电机的电流、电压和频率等参数，并记录- 确认发电机自身的保护装置和安全系统正常工作3. 并网试验- 将发电机与电网连接- 逐步增加发电机输出功率，观察发电机的响应和电网的稳定性- 检测并记录发电机的电流、电压和频率等参数4. 试验数据分析- 对比试验前后的参数数据，评估发电机的并网性能- 分析发电机与电网之间的电能交流情况，确保其符合电网要求和应用标准5. 试验报告- 撰写详细的试验报告，包括试验目的、步骤、数据分析和结论等内容- 如有必要，提供改进建议和优化措施，以提高发电机的并网性能注意事项- 安全第一：在进行试验前，确保安全措施得到有效落实，并遵循相关操作规范和要求，以防止事故和人身伤害的发生。
- 试验环境：选择合适的环境进行试验，确保发电机与电网连接稳定，并满足试验要求。
- 数据采集：使用适当的测试仪器和设备对试验数据进行准确和可靠的采集，确保试验结果准确可信。
- 标准遵循：根据所在地区和电网要求，确保并网试验符合相应的法规、标准和规范要求。
以上是发电机并网试验方案的概述和步骤，希望对您有所帮助。
如有其它问题或需要进一步协助，请随时提问。
母联断路器并网步骤
广西来宾东糖纸业有限公司发电机发电并网步骤及方式对于10.5KV两段母线间母联的并网，有两种情况：情况一、当10.5KV I段母线带电，II段不带电的时候，此种并网方式要选择就地无压合闸方式，具体步骤如下：1、保证10.5KV I段母线有电压，即要保证AH41、AH16开关在合位，手车位置在工作位置；AH20开关在分位，AH20、AH21柜手车在工作位置。
AH31柜开关在分位，手车处于试验位置。
2、将同期屏上的“远方就地把手”打到“就地”位置，“同期方式选择把手”打到“无压”位置。
3、按下“母联断路器同期请求按钮”，此时同期屏上的运行侧频率表，运行侧电压表应有显示。
现场人员确认电压大小，相位，频率是否满足要求，待确认无误后按下“就地自动执行按钮”，待同期屏上母联断路器信号灯亮后完成并网。
4、完成并网之后，运行人员要检查10.5KV I段和II段母线电压的大小，相位，频率是否一致。
完成之后同期装置及屏柜仪表会自动停电，请现场执行人员检查并确认。
情况二、当10.5KV I段母线带电，有系统供电，II段母线有本厂发电机供电的时候要选择就地自动合闸方式，具体步骤如下：1、保证10.5KV I段母线有电压，即要保证AH41、AH16开关在合位，手车位置在工作位置；AH20开关在分位，AH20、AH21柜手车在工作位置。
AH31柜开关在合位，手车处于试验位置。
2、将同期屏上的“远方就地把手”打到“就地”位置，“同期方式选择把手”打到“自动”位置。
3、按下“母联断路器同期请求按钮”，此时同期屏上的运行侧频率表、电压表，待并侧频率表、电压表应有显示。
现场人员确认电压大小，相位，频率是否满足合闸要求（即核相，一次侧与二次侧都要进行，其方式同发电机并网时的核相检查），待确认无误后按下“就地自动执行按钮”，待同期屏上母联断路器信号灯亮后完成并网。
4、完成并网之后，运行人员要检查10.5KV I段和II段母线电压的大小，相位，频率是否一致。
同期并网操作说明(国瑞)
同期屏操作说明一、手动同期1．将所要同期的TK（3#发电机对应3TK）切至“投入”位置；目的是切入同期电压；2．将1STK切至“粗调”位置，观察MZ-10同步表同期电压的频差、压差；如条件不满足，根据实际情况分别通过SM（手动调速开关）、SV（手动调压开关）进行相应的调整。
3．等频差、压差满足条件后，将1STK切至“精调”位置，观察MZ-10同步表同期电压的相位差；4．在相位差接近0度时，按下HA（合闸）按钮，相应的断路器合闸。
注：当线路同期点为无压合闸方式时，步骤如下：1．将所要同期的TK切至“投入”位置；2．将1STK切至“精调”位置；3．将STK切至“解除”位置，即不通过同步检查继电器；4．按下HA（合闸）按钮，相应的断路器合闸。
二、自动同期（近控、远控操作）A．近控操作1．将DTK（自动同期开关）切至“近控”位置，1#Y AC2000、2#Y AC2000操作箱投电，同时闭锁手动同期；2．将所要同期的TK切至“投入”位置，Y AC2000操作箱切入同期电压，此时同期装置（WX-98F同期装置）投电；3．将CK（出口控制开关）切至“出口”位置，QK（起动控制开关）切至“起动”位置，WX-98F同期装置起动，同期装置根据系统侧和待并侧的频差、压差，向发电机发出相应的调速、调压脉冲，当满足并网条件（定值设定）时，同期装置发出合闸脉冲，相应的断路器合闸。
4．线路同期点为无压合闸方式时，操作步骤1，将WK（无压允许开关）切至“无压”位置，再操作步骤2、3；5．断路器合闸后，将所有开关至“退出”位置，同期装置退出。
B．远控操作1．将DTK（自动同期开关）切至“远控”位置，1#YAC2000、2#Y AC2000操作箱投电，同时闭锁手动同期；2．远控操作同期点，Y AC2000操作箱切入同期电压，WX-98F同期装置投电并起动，同期装置根据系统侧和待并侧的频差、压差，向发电机发出相应的调速、调压脉冲，当满足并网条件（定值设定）时，同期装置发出合闸脉冲，相应的断路器合闸。

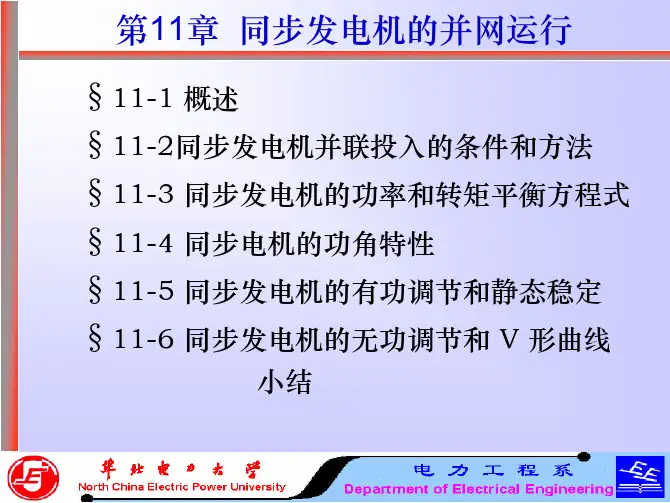

电机学第11章2
§11-2 同步发电机并联投入的条件和方法
三、并联投入方法(2)
讨论：1）进行自整步操作时要注意，发电机投入电网时， 励磁绕 组不 应开路，否则励磁绕组中将感生危险高压；励 磁绕组也不直接 短路，否则合闸时定子电流会有很大冲击。 通常的做法是把灭磁电阻接入闭合的励磁回路作为限流电 阻。 2）自整步法主要缺点是投网时冲击电流稍大。
电压不相等时的并联合闸
§11-2 同步发电机并联投入的条件和方法
二、不满足并联投入条件的后果(2)
２、电压相等，相序一致，但发电机频率和电网频率不相等。
U S
U
U U G S
U G
U I c
U S
G S U G
G S
(a)
G S
U U U ，存在电压差 U （1）若fG=fS ，相序一致，但 U G S G S I 二者之间将出现环流 C （见下图)。
U
U G
I C
U U
S
U E 0 G
U S
G S
I C
U U j Z S x S ZG xG 式中 xG″和 xs″属于过渡性质的电抗，其数值很小，尤其对于无 很小，也会产生很大的冲 限大电网， xs″ =0，。因此，即使 U 击环流 IC。 IC
三、研究并联运行时所用的规定正方向
A
发 电 机 一 相 绕 组
I G
E 0
I S U G 电网 U S
X
图11-1 研究并联运行的正方向
§11-2 同步发电机并网投入的条件和方法
一、并网投入条件
为了避免并联合闸时引起电流、功率以及由此引起的发电机内 部的机械应力的冲击，将要投入电网的发电机应满足下列条件： 1. 发电机的电压幅值等于电网电压幅值，而且波形一致。
三相同步发电机的并联运行要点
实验报告
同步发电机并联运行的优点和必要性
比较同步发电机两种投入电网方式的优缺点 用表格列出实验数据。作出同步发电机的两条V 形曲线
思考题
为什么同步发电机投入电网后，改变直流电动机 的励磁电流，可以改变直流电动机和同步发电机 的输出功率？
为什么同步发电机与电网并联后，改变同步发电 机的励磁电流，不能改变同步发电机输出的有功 功率？
实验内容
实验线路图
实物接线图 注意事项
励磁滑线电阻为500Ω;1A 电枢滑线电阻为40Ω;6A
连接直流电动机时，必须看 清电机旋转方向
连线时相序Байду номын сангаас能接错
实验步骤和方法
实验步骤和方法
实验步骤和方法
注意事项
欠励时，机组可能会出现震荡现象，同时机组出 现周期性震荡声，此时应及时增加励磁使发电机 回到稳定运行状态。同步发电机的震荡现象是“ 失步”前的征象，是电力网系统中不允许出现的 事故。 脱网时，要求发电机电枢电流接近零，即应调节 单相调压器使输出电枢电流最小，然后拉下闸刀 ，关闭电源。
交叉接法（灯光旋转法）
交
A组指示灯保持直接接法，B、C组交叉接到 B1C和C1B上。如果开关两端相序正确，指示灯 随两频率的差值交替发亮，产生旋转效果。旋转 的快慢，可说明两频率的差值大小，并且旋转方 向可以说明发电机频率大于电网频率还是低于电 网频率，当直接接法的一组指示灯熄灭时，可以 合闸并网。
谢 谢！
三相同步发电机的并联运行
并网条件
频率相等
电压相等 相序相同 并网合闸瞬时对应相的电压差为零
灯光法检查并网条件 直接接法（灯光熄灭法）
三组指示灯跨接在电网和发电机对应同一相 的两端，如果假定的相序正确，指示灯随两频率 的差值同时发亮、同时熄灭。熄灭时对应一相电 压差为0，可以立即合闸并网。
同步发电机准同期并网实验
第1讲实践教学目标1．加深理解同步发电机准同期并列原理，掌握准同期并列条件；2．掌握微机准同期控制器及模拟式综合整步表的使用方法；3．熟悉同步发电机准同期并列过程；4．观察、分析有关波形。
实践教学内容同步发电机准同期并列实验[实践项目1] 手动准同期实验1．按准同期并列条件合闸将“同期方式”转换开关置“手动”位置。
在这种情况下，要满足并列条件，需要手动调节发电机电压、频率，直至电压差、频差在允许范围内，相角差在零度前某一合适位置时，手动操作合闸按钮进行合闸。
观察微机准同期控制器上显示的发电机频率和系统频率，相应操作微机调速器上的增速或减速按钮进行调速，直至“增速减速”灯熄灭。
此时表示压差、频差均满足条件，观察整步表上旋转灯位置，当旋转至0º位置前某一合适时刻时，即可合闸。
观察并记录合闸时的冲击电流。
2．偏离准同期并列条件合闸实验分别在单独一种并列条件不满足的情况下合闸，记录功率表冲击情况：（1）电压差相角差条件满足，频率差不满足，在fF>fX和fF<fX 时手动合闸，观察并记录实验台上有功功率表P和无功功率表Q指针偏转方向及偏转角度大小，分别填入表1；注意：频率差不要大于0.5HZ。
（2）频率差相角差条件满足，电压差不满足，VF>VX和VF<VX时手动合闸，观察并记录实验台上有功功率表P和无功功率表Q指针偏转方向及偏转角度大小，分别填入表1；注意：电压差不要大于额定电压的10%。
（3）频率差电压差条件满足，相角差不满足，顺时针旋转和逆时针旋转时手动合闸，观察并记录实验台上有功功率表P和无功功率表Q指针偏转方向及偏转角度大小，分别填入表1-1。
注意：相角差不要大于30度。
表1-1[实践项目2] 半自动准同期将“同期方式”转换开关置“半自动”位置，微机正常灯闪烁。
准同期控制器将给出相应操作指示信息，运行人员可以按这个指示进行相应操作。
调速调压方法同手动准同期。
当压差、频差条件满足时，整步表上旋转灯光旋转至接近0º位置时，整步表圆盘中心灯亮，表示全部条件满足，手动按下发电机开关，并网。
发电机并网操作票
将1#发电机电压升至额定电压10.5KV时。
14
检查同期开关均在零位置。
15
检查同期开及各操作把手关均在零位置。
16
合上同期装置CSC-825电源。
17
按下启动同期开关按钮。
备注： 转下页
操作人： 监护人： 值班负责人（值长）：
倒 闸 操 作 票
单位:****************************有限公司编号：
9
将通道选择开关打至“AVR”位置(自动）。
10
将“自动/手动”升压选择开关打至“手动”位置。
11
按下“起励”按钮，发电机电压升至4KV左右。
12
用增磁操作把手进行增磁缓慢升压，应注意发电机定子电压达额定值10.5KV时，同时根据转子电流表、电压表，核对转子电流是否与正常空载时的额定电压和额定励磁电流相符，判断发电机转子匝间是否有短路现象。
倒 闸 操 作 票
单位:******************有限公司编号：
发令人
受令人
发令时间
年 月 日 时 分
操作开始时间： 年 月 日 时 分
操作结束时间： 年 月 日 时 分
（ ）监护下操作 （ ）单人操作 （ ）检修人员操作
操作任务：1#发电机自动准同期并网
序号
操 作 项 目
模拟
(√ )
实际
26
发电机并列后，应立即退出同期装置，将同期转换开关、发电机同期开关切至零位置。
27
向值长和压气站调度汇报，发电机已并列。
备注：
操作人： 监护人： 值班负责人（值长）：
发令人
受令人
发令时间
年 月 日 时 分
操作开始时间： 年 月 日 时 分
全自动柴油发电机并网控制柜 说明书
马上分闸。 6、该控制柜有并电网和两台发电机并机功能，当电网有电而要把发电机并电网运行时，把运行模
式选择开关《并机-并网》置于“并网”位置，柴油发电机启动正常运行后，把闸方式选择开 关《手动-分闸-自动》置于“自动”位置，合闸系统开始自动同步跟踪、同期合闸，实现自动 并网；也可置于“手动”位置，手动调节同步合闸。当电网没电时，把运行模式选择开关《并 机-并网》置于“并机”位置，这时机组可单机运行也可实现两台机并机运行，其操作与并网 时相同。 7、现紧急事故时，可按下“紧急停机/复位”按扭，开关分闸,发电机停止工作。待故障排除后方 可使紧急停机按扭“复位”。(紧急停机按钮：作紧急停机用，不要随意按下，特别是带载运行中 很容易发生意外。 8 故障与报警 当系统出现严重故障、除开关自动分闸外，报警系统会作出声/光报警指示。故障排除后须按面板 上的“紧急停机/复位”按钮复位或控制器“停机/复位”按钮复位。
欠频率、过功率以及短路等电力综合报警 2、控制柜具有电压不平衡保护，差动保护，接地报警以及失磁保护。 3、面板上的指示灯分别指示以下运行状态及报警：
机组故障、运行异常、自动运行、手动运行、试验运行、三次启动失败、高水温报警、低油压报 警、高温度报警、低柴油位报警、低水位报警、超速报警、DC24V 电源消失、DC110V 电源故障、 高水温停机、低油压停机、远方启动、远方停机、A 段低电压动作、B 段低电压动作、3ZKK 合 闸状态、4ZKK 合闸状态、1ZKK 合闸状态、2ZKK 合闸状态、5ZKK 跳闸状态、6ZKK 跳闸状态、 电流报警、电压报警、频率报警、功率报警、短路报警、差动保护。 4、通过设定柜内的定时器可实现定时启动机组，面板上的指针表分别显示发电机的电压、频率、
